Giá đỡ khung hở cho Raspberry Pi Zero kèm passive heatsink
- Lượt tải
- 2
- Lượt thích
- 2
- Lượt coi
- 109
- Bản remix
- 0
- Bình luận
- 0
File 2 833,8 KB
- RPiZero2w-mount-slim_1767377728.stlSTL · 355,6 KB
- RPiZero2w-mount_1767377729.stlSTL · 478,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #187854
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Giá đỡ nhỏ gọn dùng cho cả Raspberry Pi Zero và Zero 2 W, tập trung tối ưu hiệu quả tản nhiệt thụ động và lắp đặt gọn gàng.

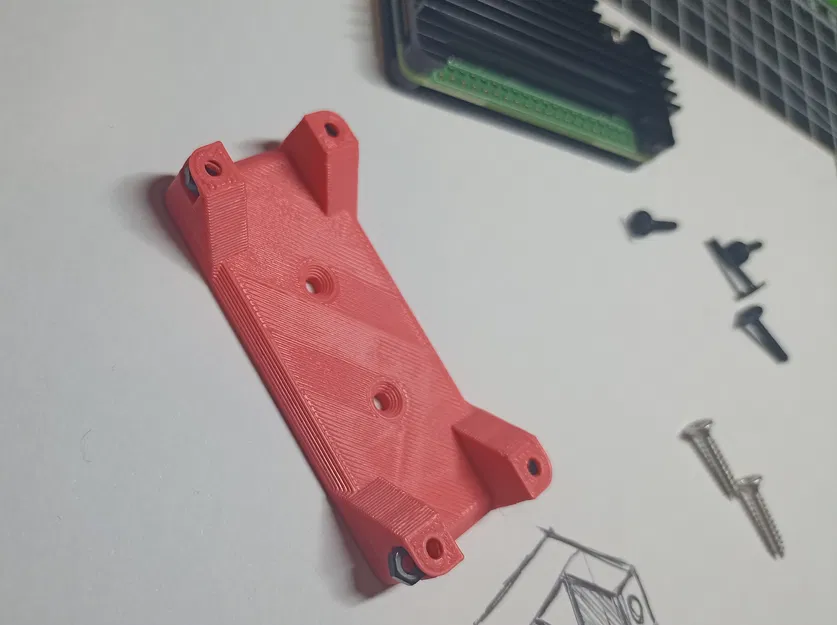

Phần chân đế được thiết kế để vừa với passive cooling heatsink, giúp gắn board mà không cần thêm phần cứng cố định khác. Raspberry Pi được siết cố định bằng ốc và đai ốc M2.5 đi kèm trong bộ heatsink.

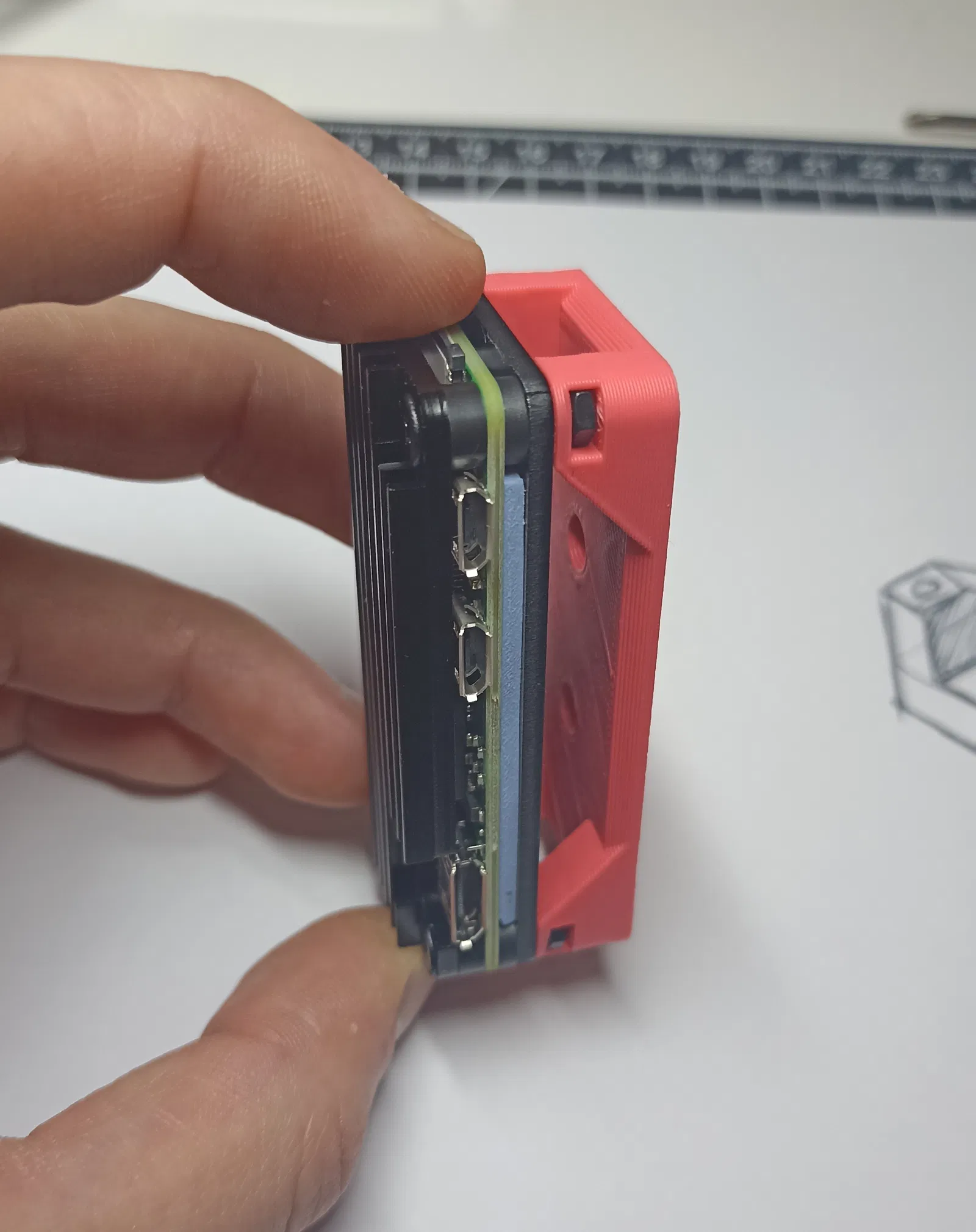

Khuyến nghị lắp theo phương thẳng đứng như hình bìa. Hướng đặt này giúp các lá tản nhiệt hoạt động hiệu quả nhờ đối lưu tự nhiên, tăng khả năng thoát nhiệt khi luồng khí nóng bốc lên.
Thiết kế “chân chống” nâng PCB lên cao cũng tạo đường gió đi lên bên dưới mạch, hỗ trợ tản nhiệt cho mặt dưới của board.

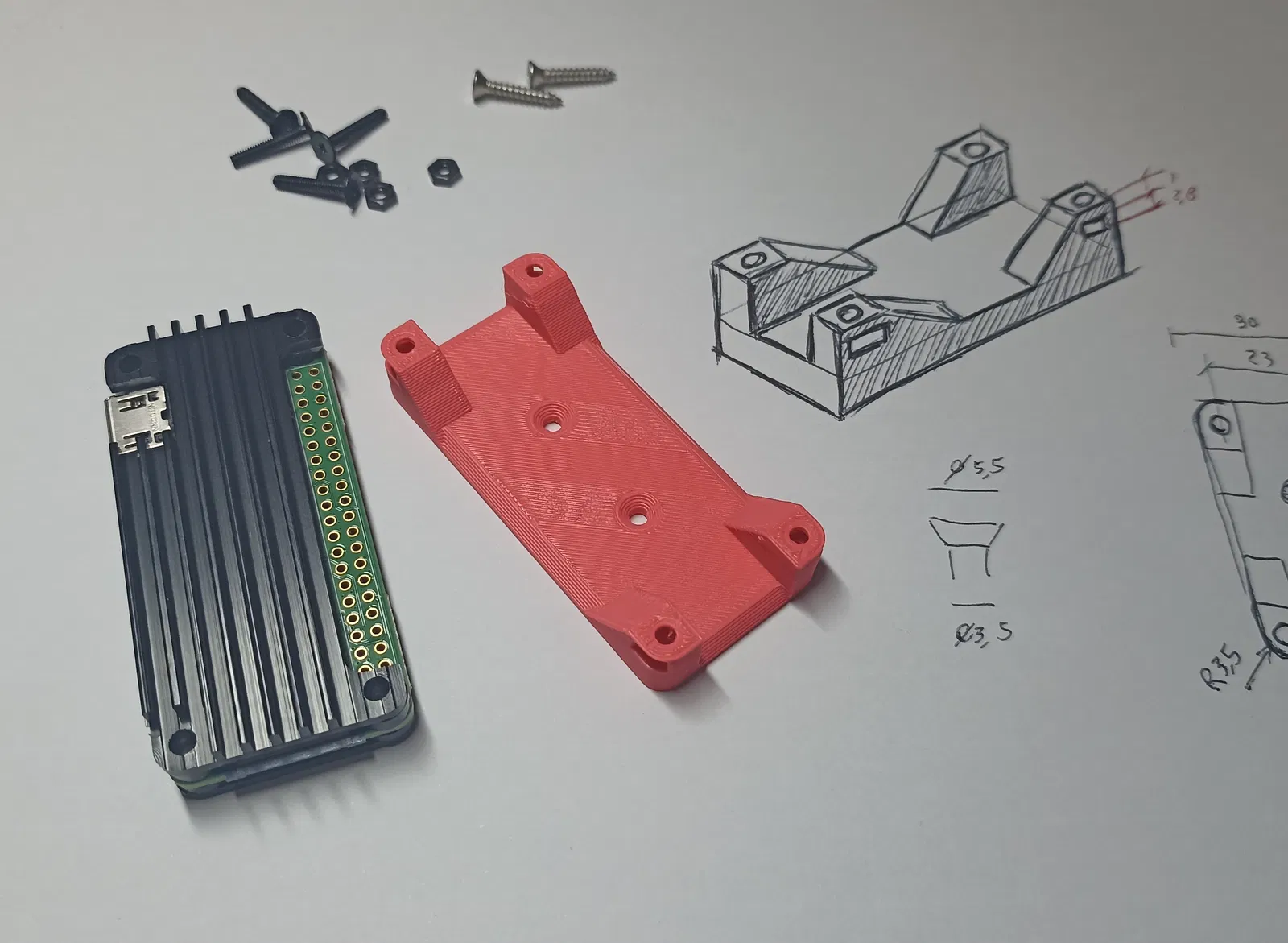

Giá đỡ có thể bắt cố định xuống bề mặt bằng 2 vít M3 đầu chìm.

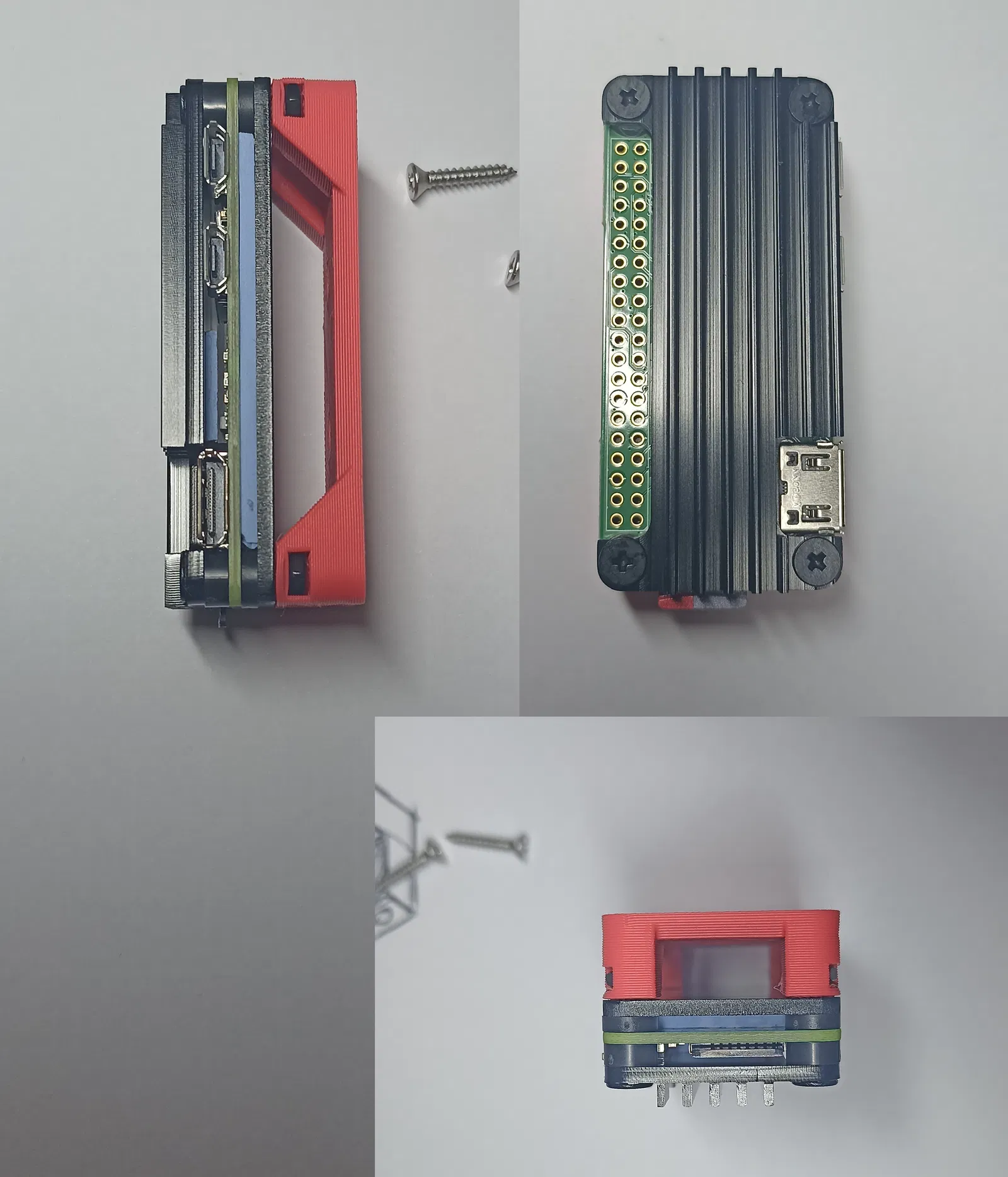

Sau khi lắp, tất cả cổng trên Raspberry Pi vẫn thao tác được đầy đủ.
Có 2 phiên bản: standard (như trong hình) và slim.
Kích thước
Diện tích đáy: đúng bằng Raspberry Pi Zero (65x30mm)
Chiều cao chân đỡ: 10mm (standard) - 5mm (slim)
Tổng chiều cao (chân đỡ + Raspberry Pi + heatsink): 24mm (standard) - 19mm (slim)
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 833,8 KB
- File lớn nhất
- 478,2 KB
