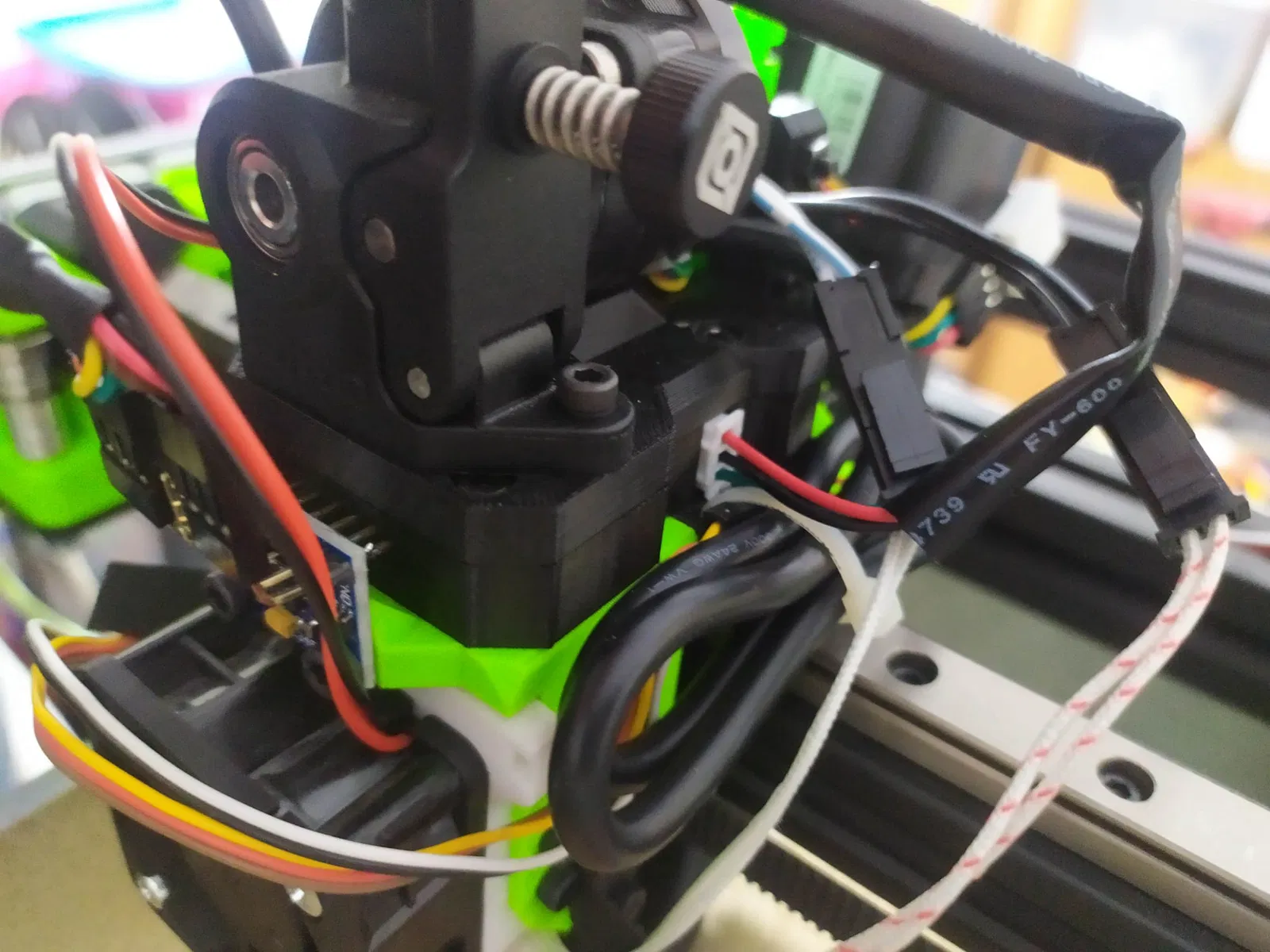

Cảm biến filament gắn toolhead EVA 3 (cơ khí, ổn định và đáng tin cậy)

Mình đang trong quá trình nâng cấp V-core 3.1 của mình với ERCF và thử làm một toolhead sensor. Sau khi làm một bản dùng Hall effect sensor thì mình nhận ra nó khá tệ và không ổn định.

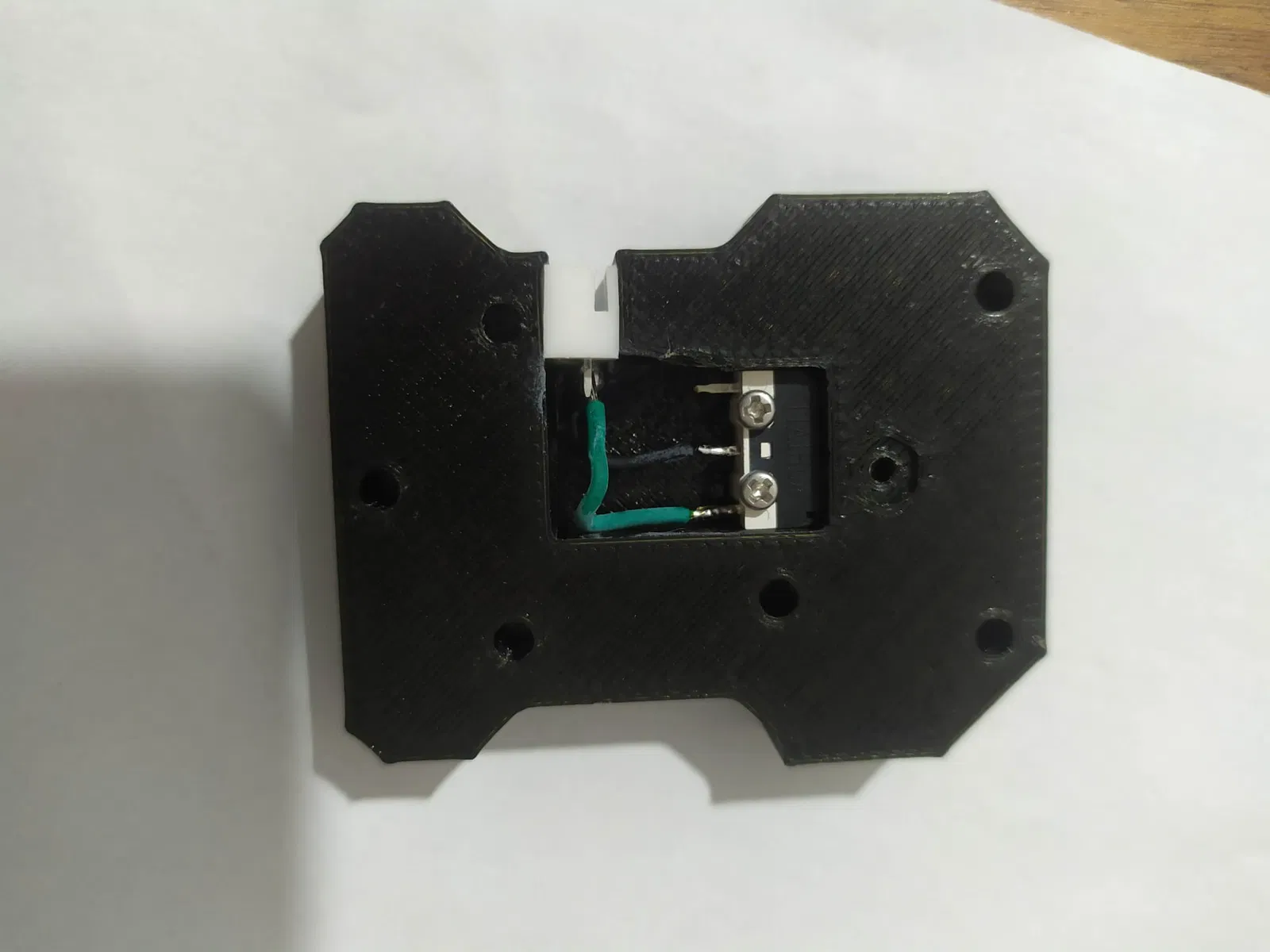

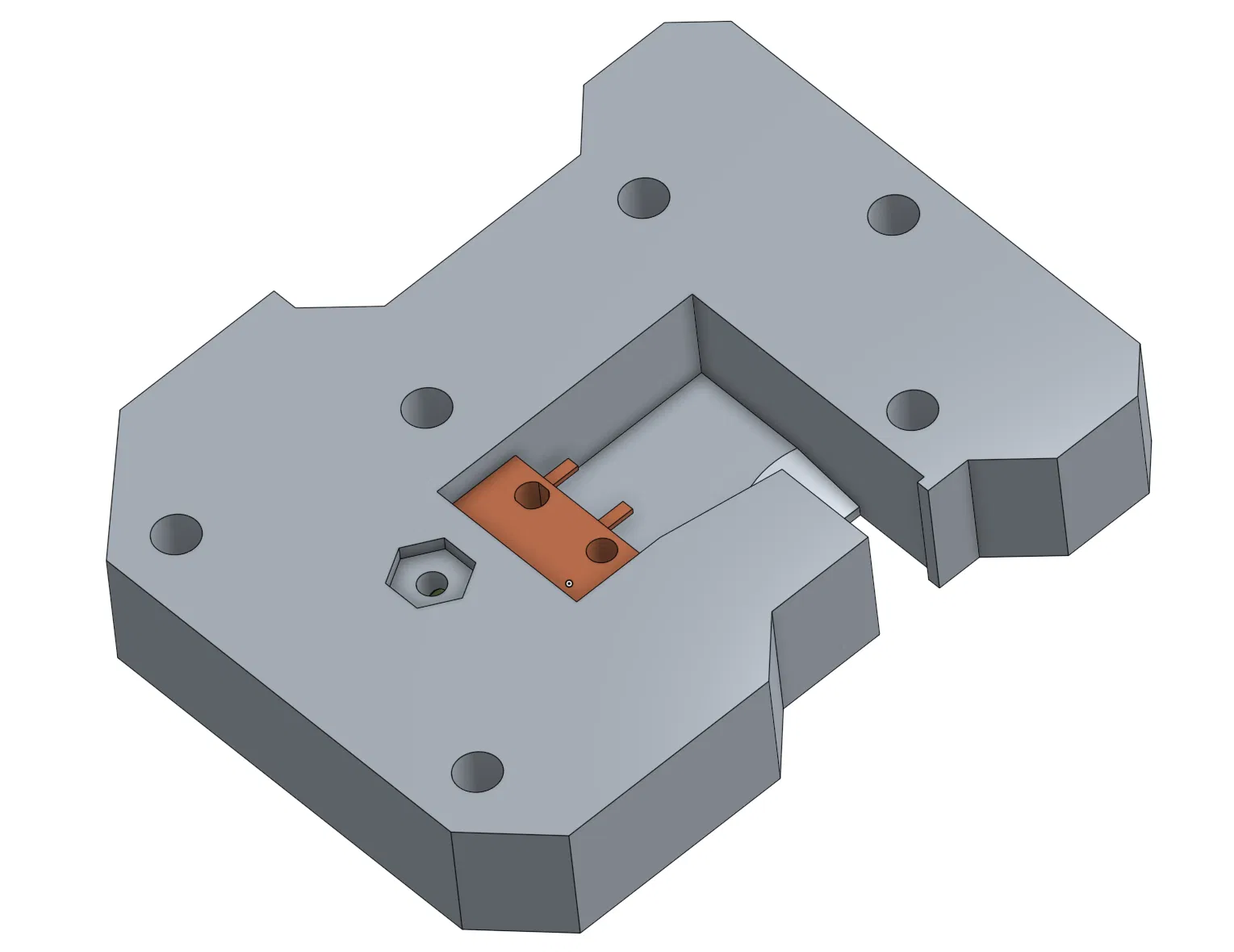

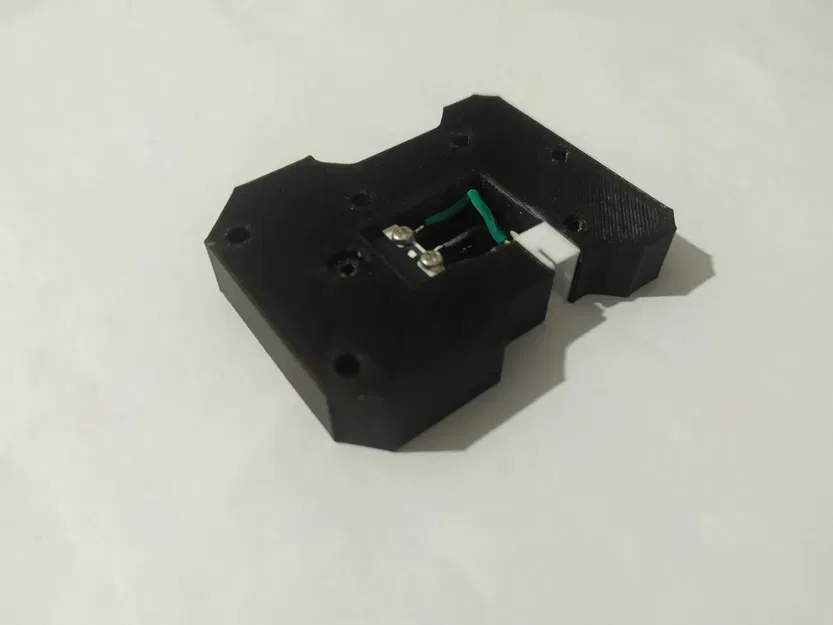

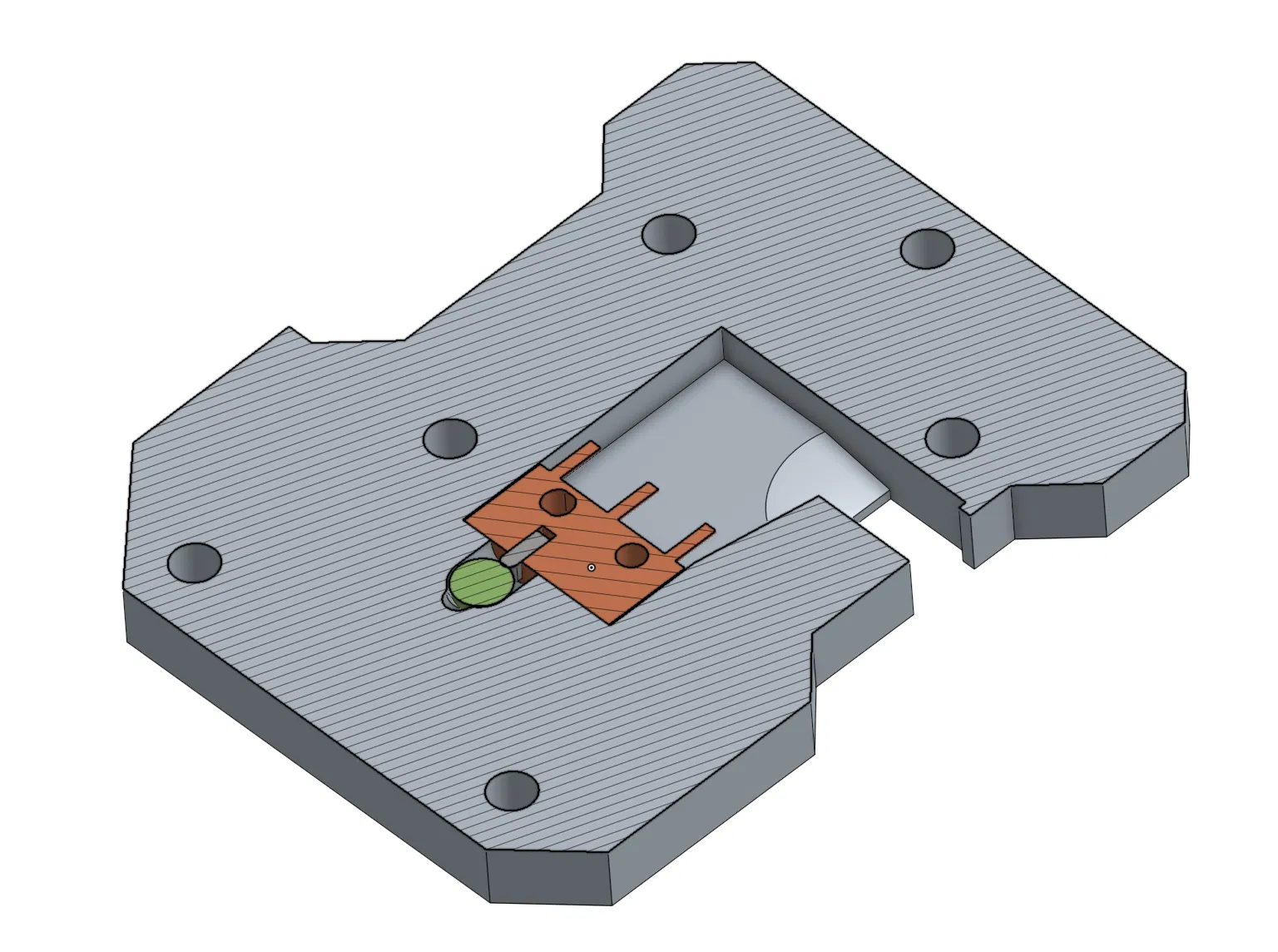

Vậy nên mình làm phiên bản riêng cho nền tảng EVA 3, dựa trên một hướng thiết kế khá phổ biến: dùng bi (ball bearing) và một công tắc (switch).

Linh kiện cần có:

• 1 x đầu cắm JST XH 3-pin male (không bắt buộc, nhưng đi dây sẽ dễ hơn)
• 1 x Omron - Micro Switch (cùng loại với endstop của ERCF)
• 2 x vít M2x8 (thực tế hơi ngắn hơn 8mm chút, nên có thể cần dũa bớt phần đầu)
• 1 x bi thép 4mm (ball bearing).
