Ngàm gắn Cartographer V4 cho K1 (K1 Cartographer V4 Mount)
Mount Cartographer V4 cho dòng Creality K1/K1 Max/K1C, chừa lối để mở ốc nắp toolhead dễ bảo trì. Có bản 1 mảnh và 2 mảnh kèm thanh press-fit giữ dây; khuyến nghị dán keo. X offset -18mm.
Mô tả
Lưu ý: Ngàm/mount này mang tính thử nghiệm. Chưa được test.
Update: 12/26/25: Mình có thể xác nhận mount này chạy ổn y như hiện tại. Tùy theo shroud cover của bạn mà có thể sẽ cần ốc ngắn hơn cho probe.

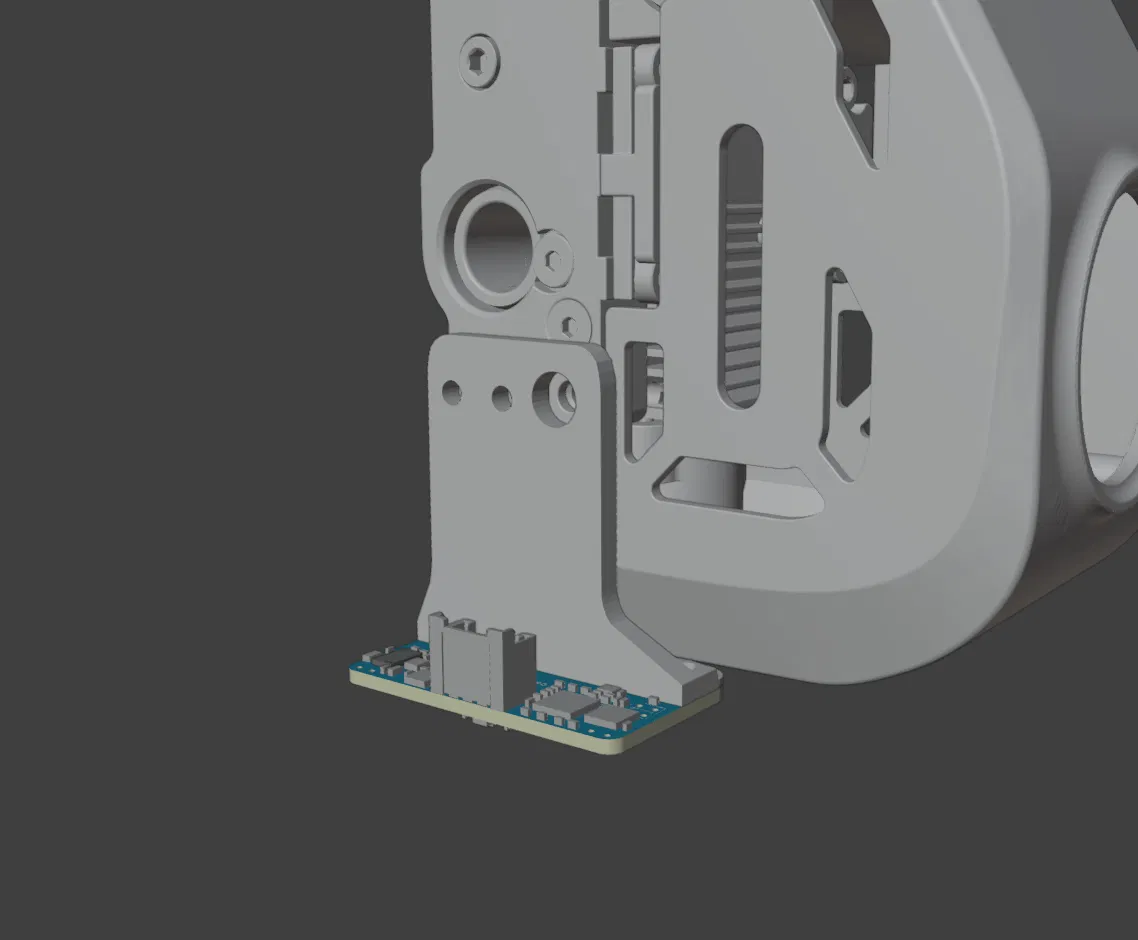

Đây là một mount Cartographer V4 đơn giản dành cho dòng máy in Creality K1. Mount này cho phép bạn vẫn thao tác được con ốc của nắp toolhead cover, giúp việc bảo trì dễ hơn một chút.

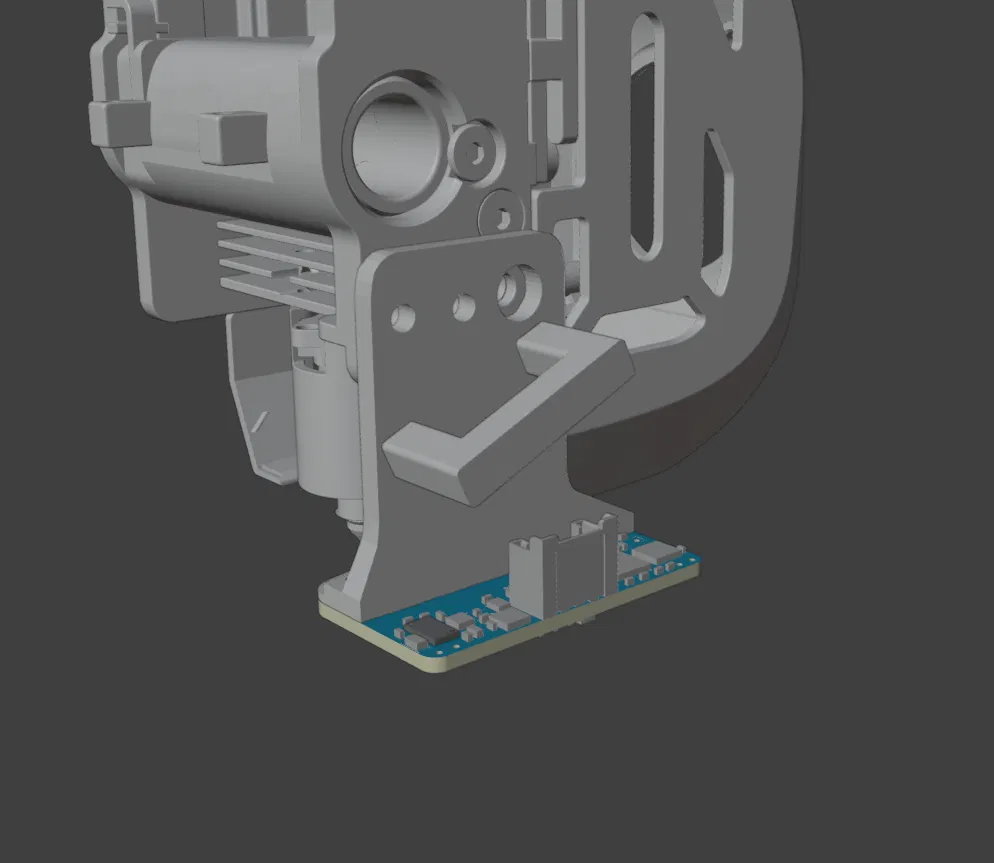

Có 2 phiên bản cover: một bản mount 1 mảnh đơn giản, và một bản mount 2 mảnh có thêm thanh press-fit để giữ dây, tránh bị vướng/móc vào thứ gì đó. Khuyến nghị dùng keo dán.
Không cần screw tilt calibration với mount này. X offset nên set ở -18mm.

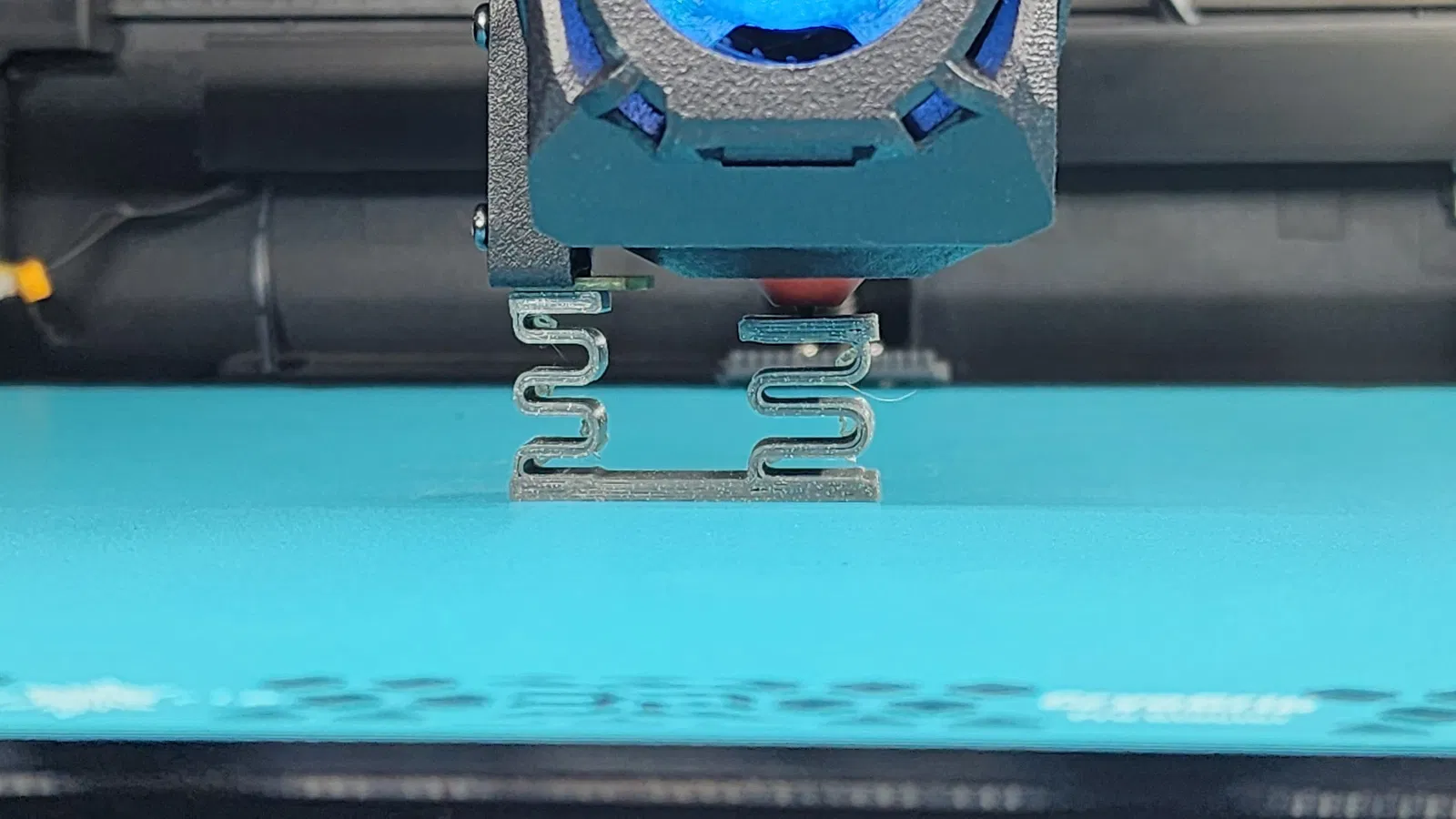

Thiết kế này dành cho standard nozzle height. Nếu nozzle của bạn thấp hơn chuẩn, dùng shims để hạ probe xuống thấp hơn. Probe nên nằm cao hơn đáy nozzle khoảng 2.6–3mm. Bạn có thể kiểm tra khoảng hở bằng một trong các thước đo 3mm mình đã kèm theo.
Wiring Diagram:
