Vỏ case cho adapter chặn CEC cho Mister FPGA

Mister FPGA có vài vấn đề với CEC: khi bạn cắm Mister vào TV thì nó có thể làm rối kết nối với soundbar hoặc receiver cũng đang nối chung. Có 3 cách để né vụ này:

• Mua cáp HDMI không có pin số 13 (tùy nơi ở mà rất khó kiếm)

• Tháo/che pin 13 trên một sợi cáp HDMI bình thường (làm cái này cũng khá khó)

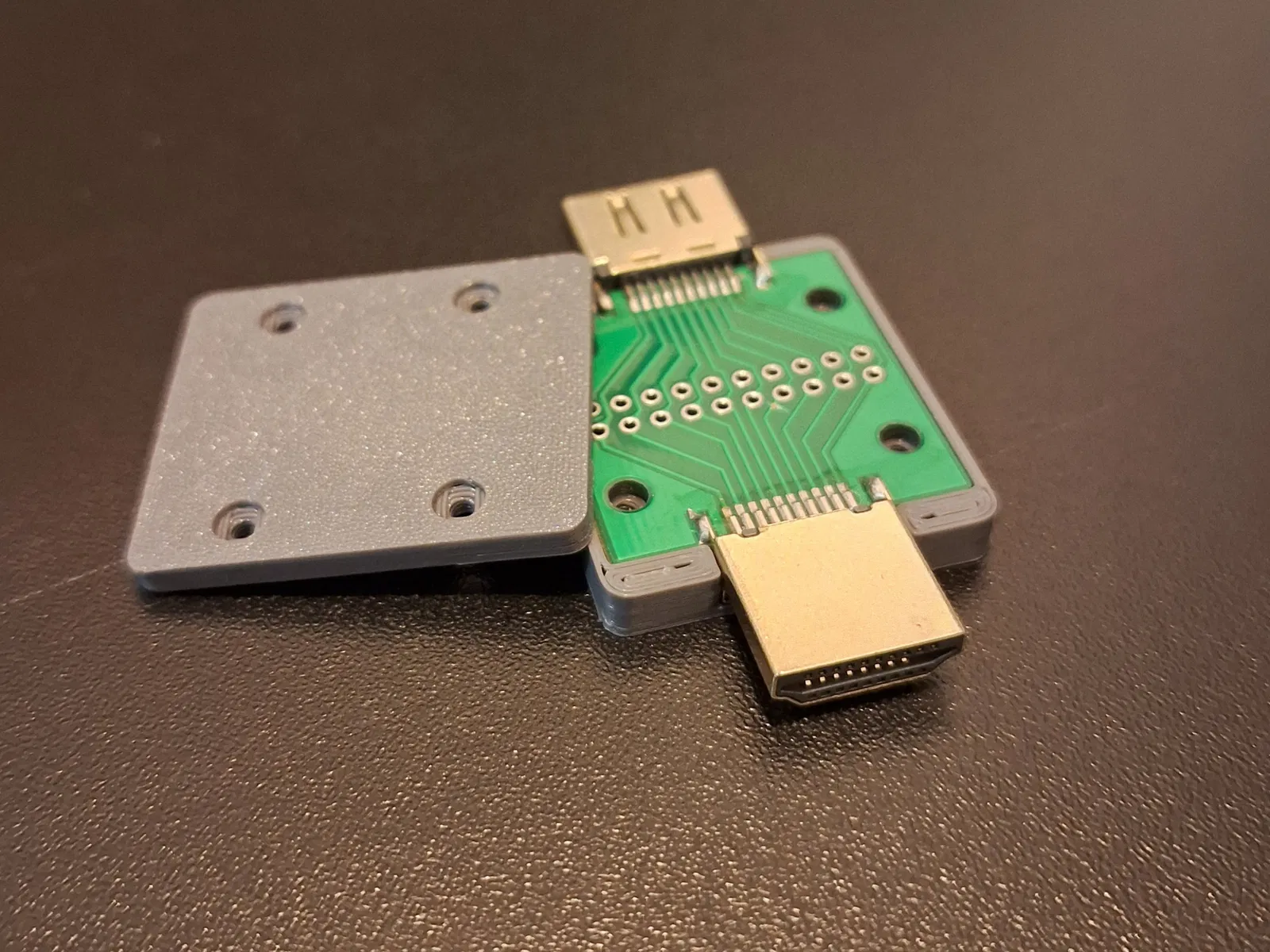

• Mua một cái adapter như bên dưới rồi dùng dao rọc giấy cạo đường mạch (trace) cho pin 13, kiểu như vầy:

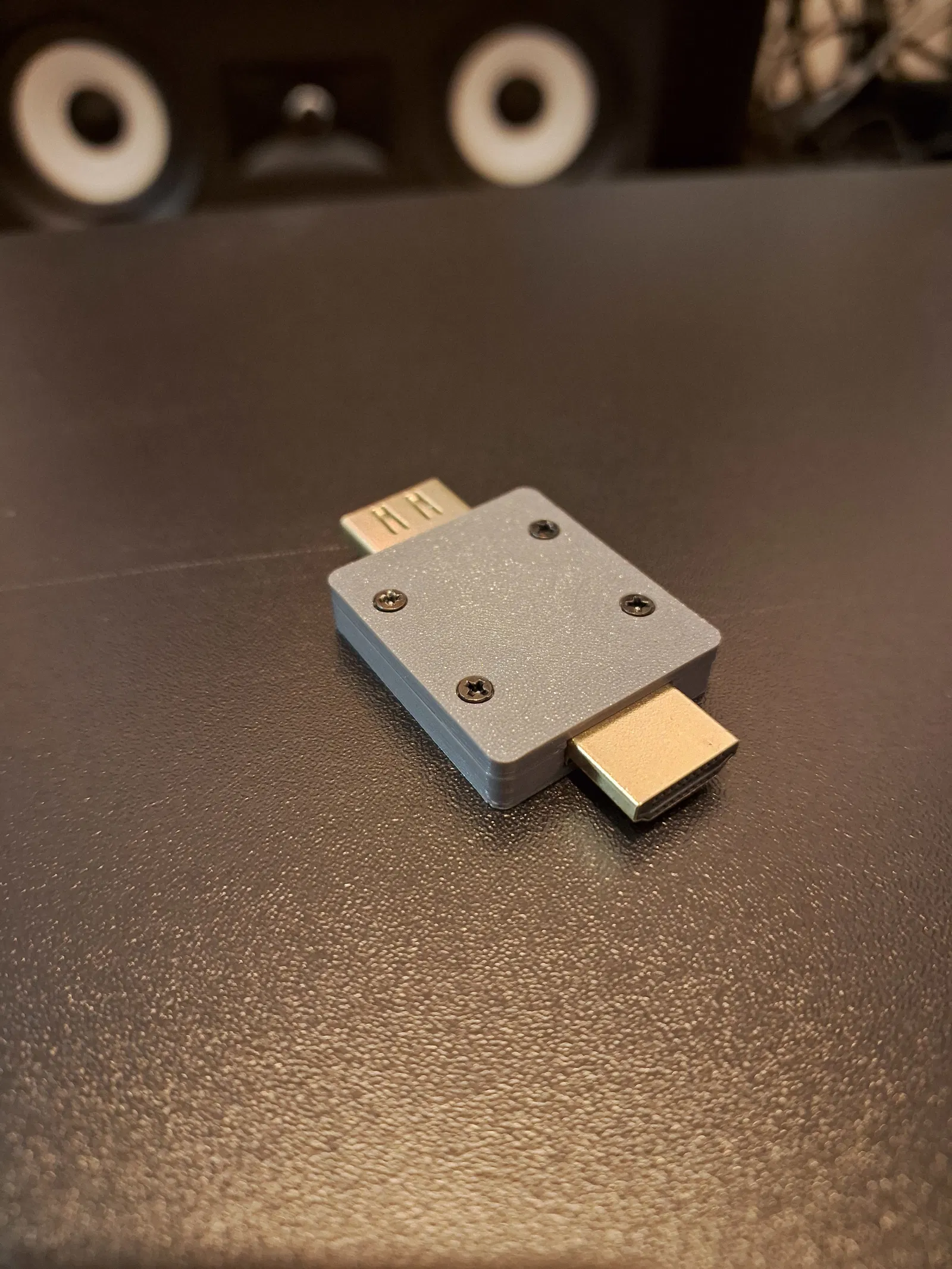

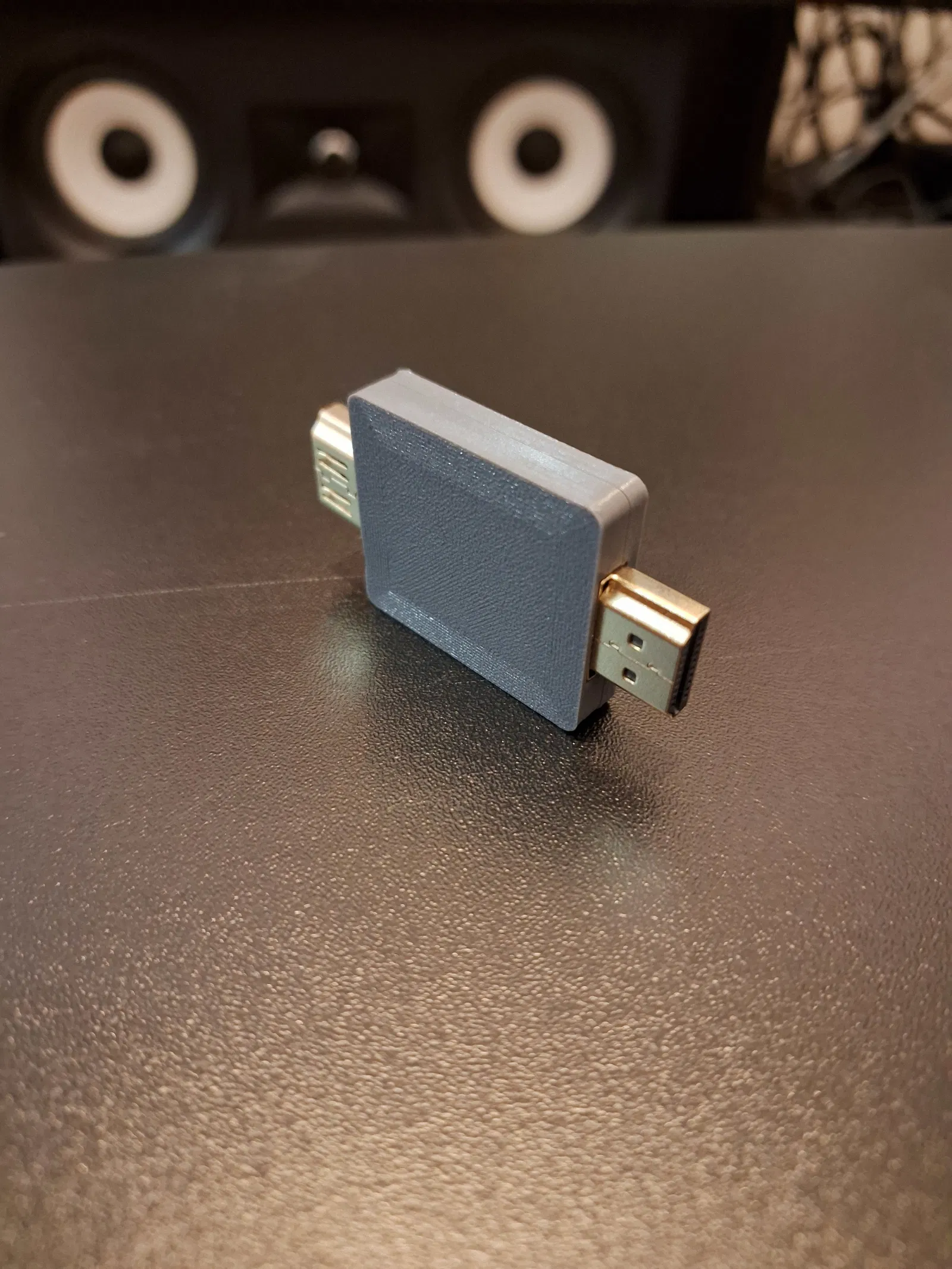

Mình làm một cái case cho adapter này để PCB không bị lộ ra ngoài, tránh bụi và oxy hóa. Case dùng 4 con vít M2 dài 6mm. Vị trí 4 lỗ trên adapter của mình bị lệch không đều, nên mình hy vọng lỗ trên case sẽ canh được ít nhất 2 lỗ với đa số adapter ngoài thị trường.

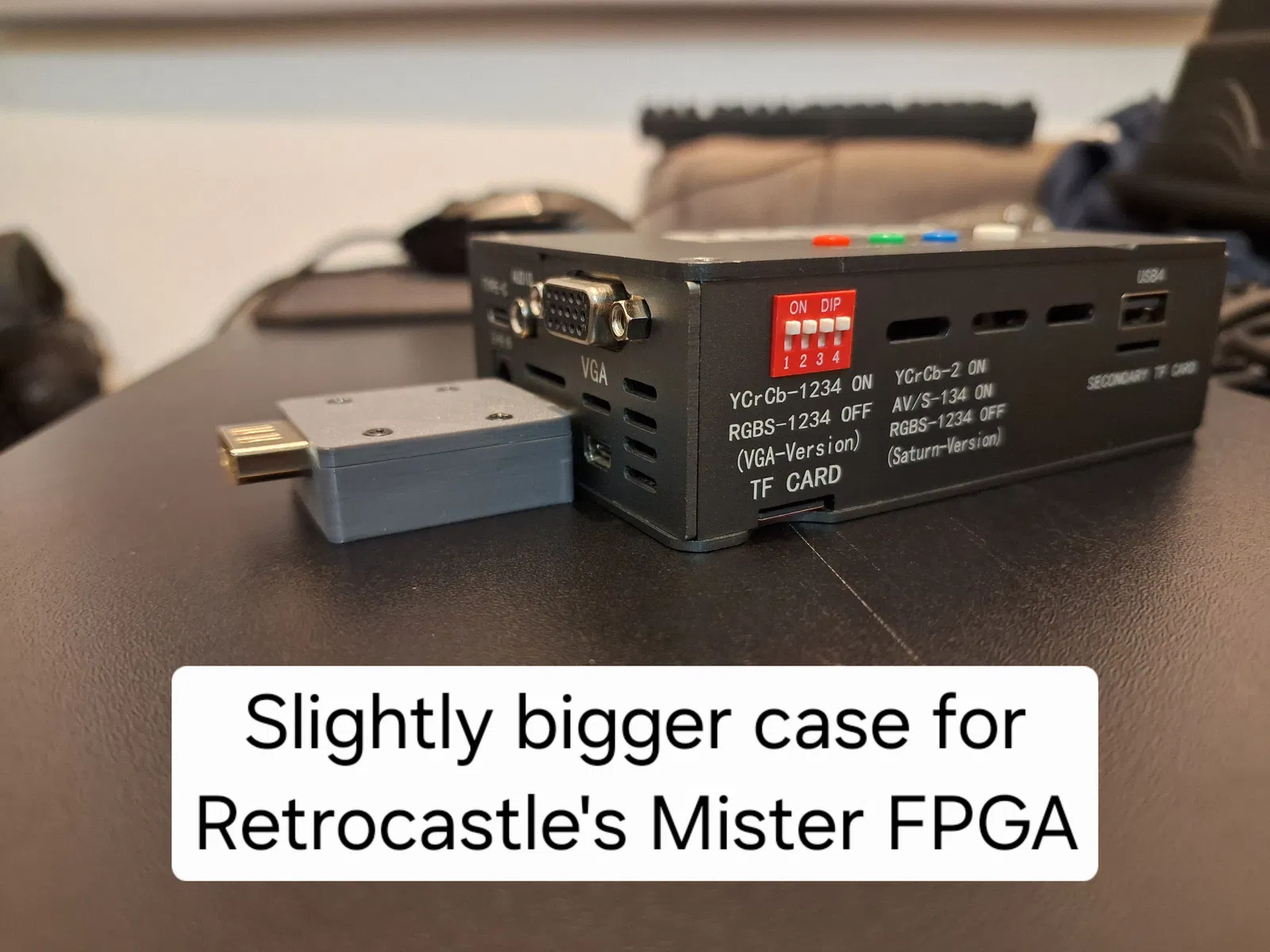

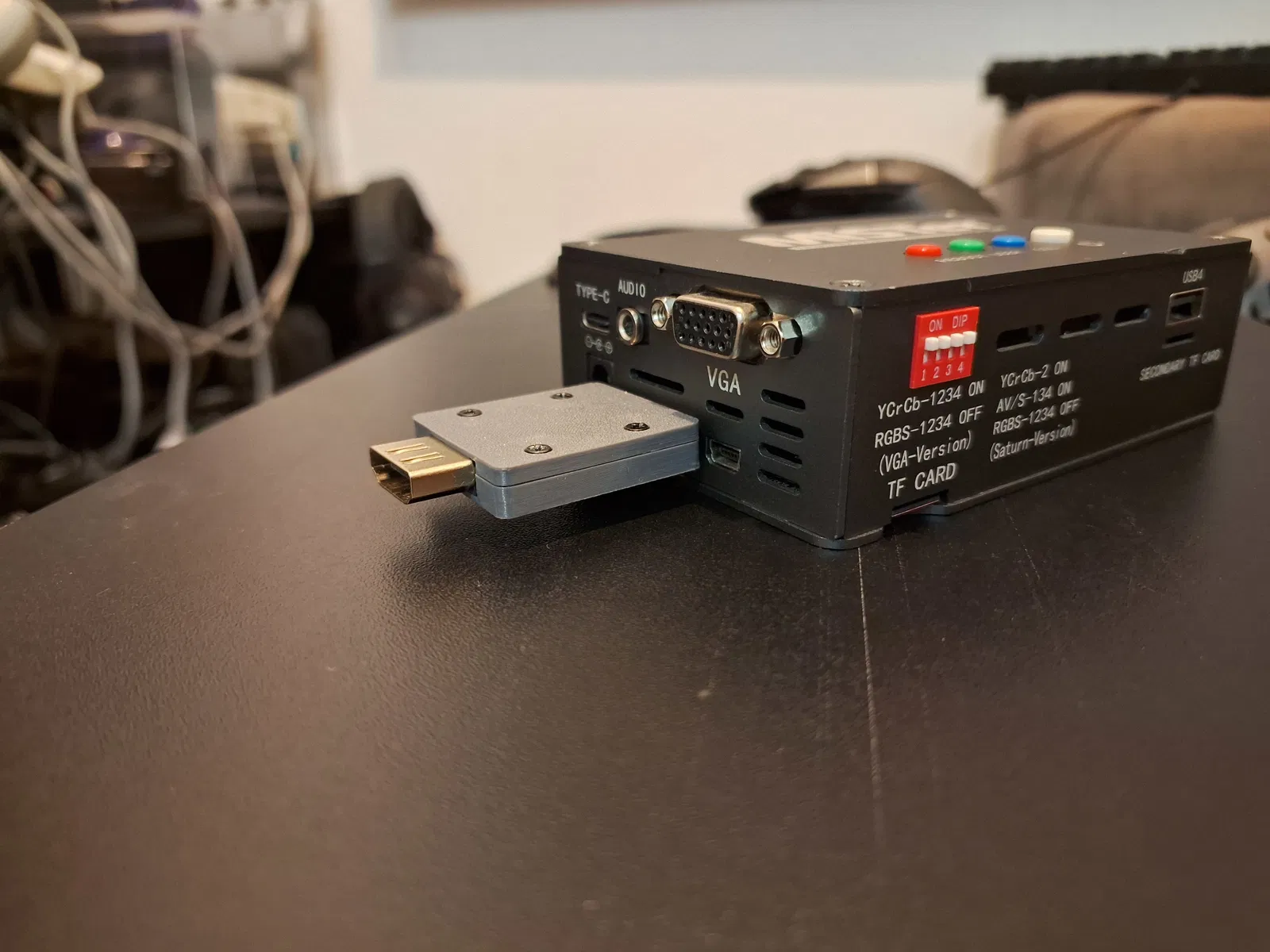

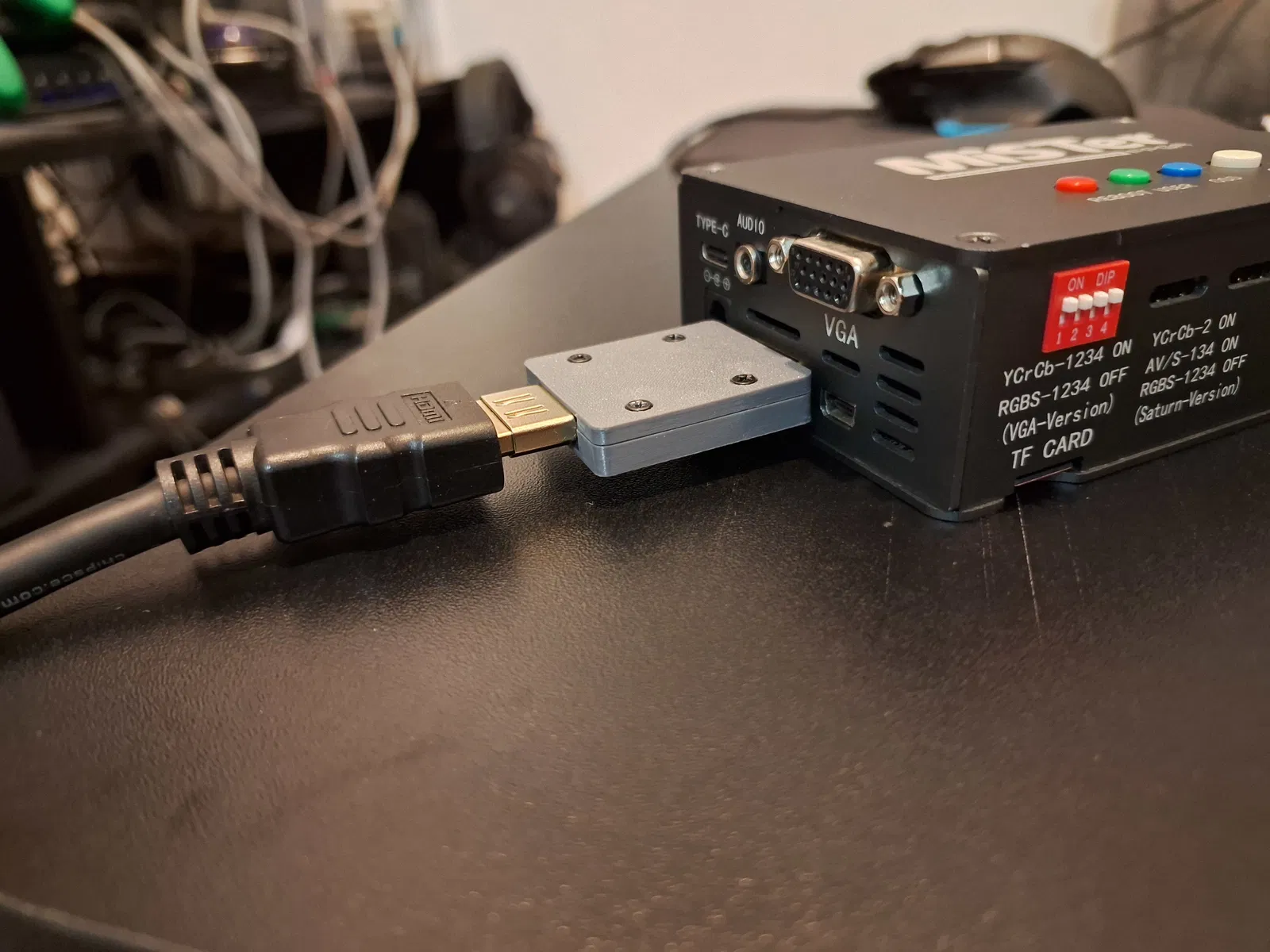

Mình cũng làm một bản dài hơn dành cho Mister FPGA của Retrocastle, để adapter không bị lủng lẳng treo trên cổng HDMI. File bản dài là "HDMI anti CEC Retrocastle Top.stl" và "HDMI anti CEC Retrocastle Bottom.stl".

Adapter có thể mua trên AliExpress bằng cách tìm "HDMI male / female test board". Link này dẫn tới trang của một người bán: https://a.aliexpress.com/_mKE4Bnr

Như thường lệ, mình có kèm file .f3d để ai muốn chỉnh sửa/mod lại thì dùng luôn :)
