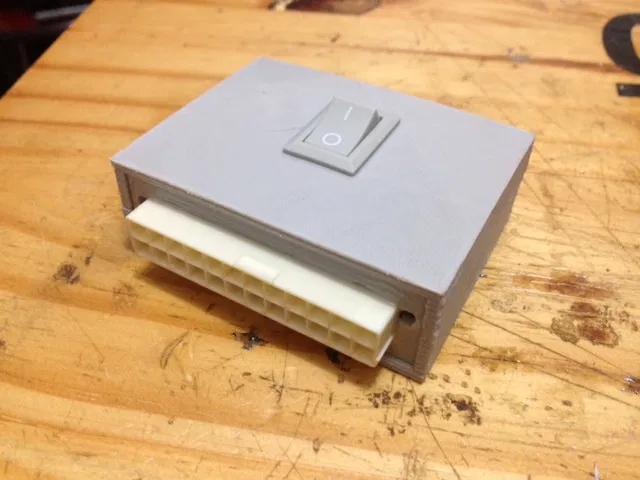

Vỏ Adapter ATX24 Kèm Công Tắc Nguồn (Power Switch ATX24 Adapter Case)

Bạn hay dùng kẹp giấy (paper clip) để làm jumper nối chân “PSOn” (dây xanh lá) với Ground (dây đen) trên nguồn ATX để test, đúng không? Chắc là vậy. Giờ thì với dự án này, bạn khỏi cần làm vậy nữa. Bạn có thể bật/tắt nguồn dễ dàng hơn. Và với file nguồn OpenSCAD, bạn còn có thể chỉnh sửa mẫu này theo nhu cầu của mình.

Vật liệu:

• Chi tiết in (*)

• 1 x ATX Connector: lấy đầu ATX từ bất kỳ mainboard nào

• 1 x công tắc bập bênh (seesaw) 2 chân (phím On/Off)

• 1 x dây jumper dài khoảng +/- 20mm

• 4 x ốc M3x12mm

• Khác: keo dán (super glue), thiếc hàn, v.v.

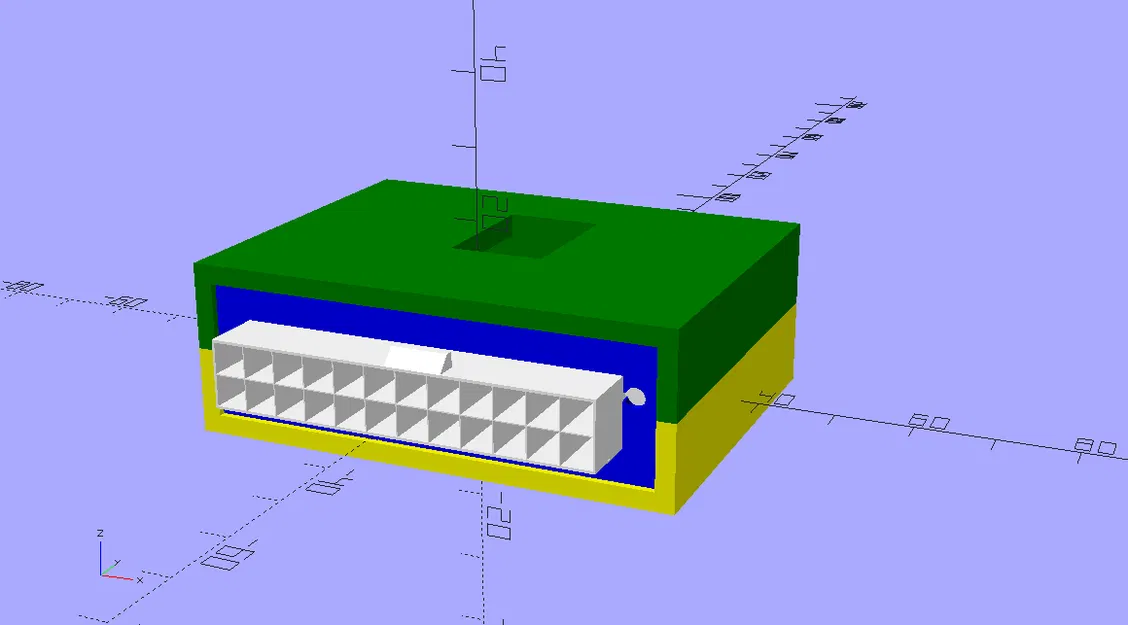

(*) Mẫu được làm bằng phần mềm OpenSCAD (có sẵn file nguồn .scad).

Khuyến nghị cài đặt in:

• Layer 0.2mm

• 3 walls

• Không cần support

Hướng dẫn lắp ráp:

1- Gắn công tắc bập bênh (key) vào phần nắp (cover)

2- Hàn một đoạn dây jumper để nối chân PSOn vào T1 của công tắc On/Off. Hàn T2 vào chân ground.

3- Gắn ATX24 Connector vào tấm plate đã in (dùng super glue)

4- Lắp tấm plate vào trong phần case đúng vị trí bên phải

5- Hoàn tất: ráp nắp và đế lại với nhau bằng ốc
