Kẹp Thoát Nước Cho Tấm Pin Năng Lượng Mặt Trời (Solar Panel Water Drain Clip)

Lúc đi tìm mấy loại clip kiểu này và thử qua vài mẫu, mình không thật sự thấy cái nào hợp nhu cầu. Có cái thì quá to (không hiểu sao cần mấy phần chìa ra hai bên như vậy), có cái chỉ in được theo hướng mà khi lắp vô rất dễ nứt, có cái in không hiệu quả, … với lại việc tinh chỉnh theo đúng từng loại panel cũng không dễ với mấy mẫu có sẵn nên mình tự thiết kế luôn.

Xem phần comment giúp mình, mình đăng chi tiết về các profile của khung panel ở đó. (không thể gắn nhãn hình hoặc bỏ vào folder khi upload trực tiếp)

Changelog

• 2024-08-01: Đã test phiên bản cho “Trina Solar DE08M.08 II short-side” và hoạt động đúng như mong muốn

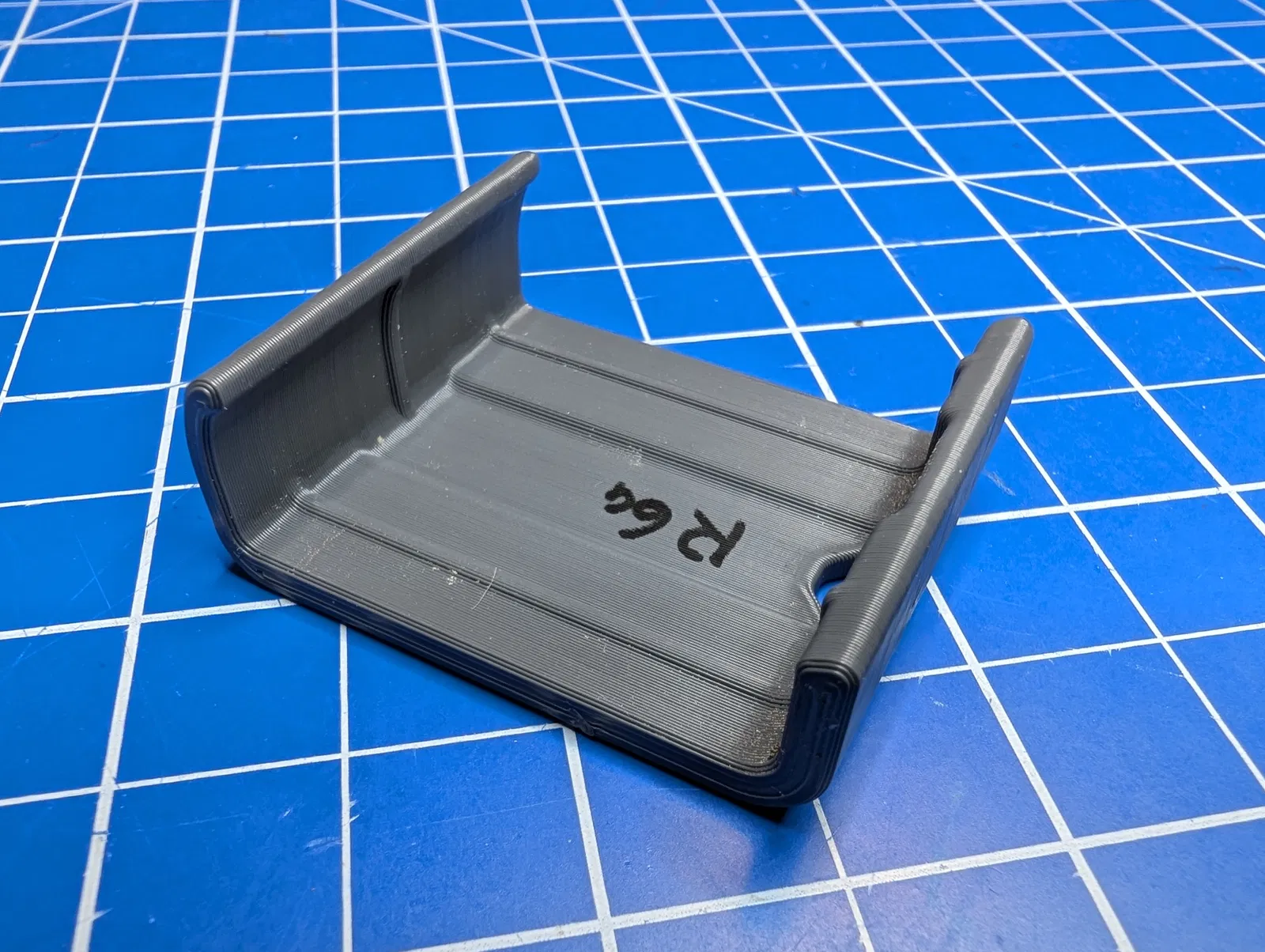

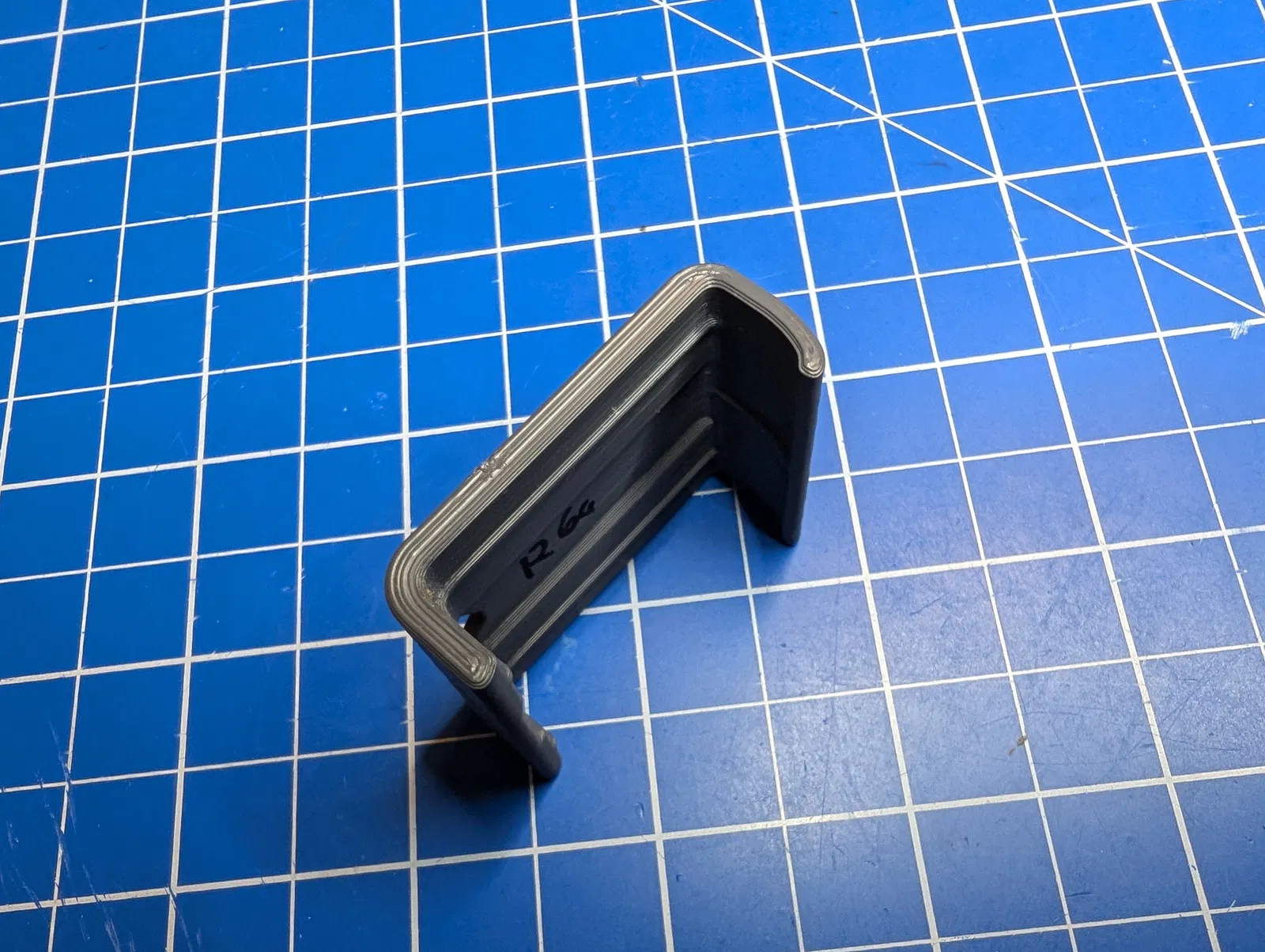

Mục tiêu thiết kế

• In theo chiều ngang (print sideways) để đường layer nằm đúng hướng chịu lực tác động lên clip.
• In được không cần support
• Chức năng mao dẫn (capillary) phải ổn định/định lượng được, tức là khe mao dẫn có độ dày đồng nhất
• Không cần hậu xử lý
• Giảm lượng vật liệu sử dụng (cần in 160 cái cho 80 tấm panel)

Kích thước đo

• Phụ thuộc rất nhiều vào profile khung (frame) và mép gờ (lip)
  • Bạn có thể thử model này cho panel của bạn, nhưng nếu là loại khác mình chưa test thì clip có thể không dùng được
• Độ rộng khe mao dẫn (capillary width): 0.5mm
• Bề rộng clip (clip width): 34mm
• BISTAR TP6F60M long-side
  • Chiều cao khung (frame height): 35mm
  • Bề rộng gờ (lip width): 10mm
  • Chiều cao/độ dày gờ (lip height/thickness): 2.3mm
  • Khối lượng: 5.7g mỗi clip với các thiết lập bên dưới
• Trina Solar DE08M.08 II short-side
  • Chiều cao khung (frame height): 35mm
  • Bề rộng gờ (lip width): 8mm
  • Chiều cao/độ dày gờ (lip height/thickness): 3.55mm
  • Khối lượng: 5.62g mỗi clip với các thiết lập bên dưới

In ấn (Printing)

• Máy in (Printer): Prusa MK4
• Tấm in (Sheet): Satin
• Vật liệu (Material): mình dùng Extrudr DuraPro ASA vì cần khả năng chống UV
• Nozzle: 0.4mm
• Layer Height: 0.2mm, mình dùng profile STRUCTURAL@MK4IS trong PrusaSlicer cho Prusa MK4 làm nền
• Infill: 20%
• Perimeters: 3
• Avoid crossing perimeters: true
• Support: không cần
• Orientation: in với hai mặt bên úp xuống bed.

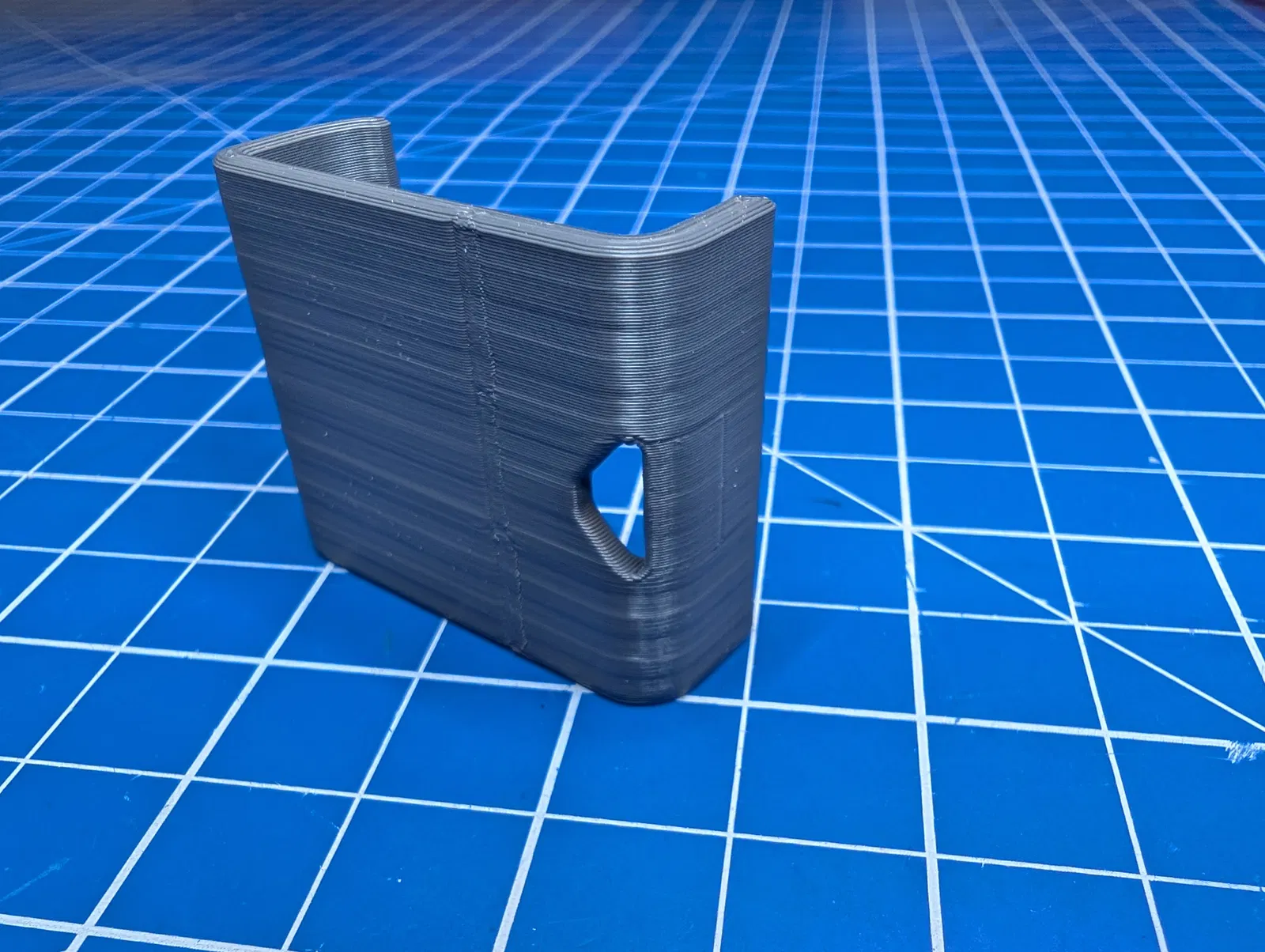

• Seams: “paint” đường seam ở mặt sau, hướng ra xa khung panel năng lượng mặt trời, xem hình.
• Scaling
  • Dùng slicer scale theo X và Y lên 100.5%
  • Bù co rút và mẫu in ra khớp kích thước thiết kế của mình rất chuẩn.
• Filament profile: dựa trên PrusaSlicer "Extrudr DuraPro ASA@PG"
• Nhiệt độ (phụ thuộc nhiều vào filament + môi trường):
  • Nozzle: 235°C
  • Bed: 110°C
  • Nhiệt độ buồng in (chamber temperature):
    • Hoặc: 53°C
    • Hoặc: 45°C + dùng glue stick trên tấm in

Lắp đặt (Installation)

• Bạn sẽ cần (mình đoán hơi tương đối), 2 clip cho cạnh ngắn của một tấm panel, 3 clip cho cạnh dài

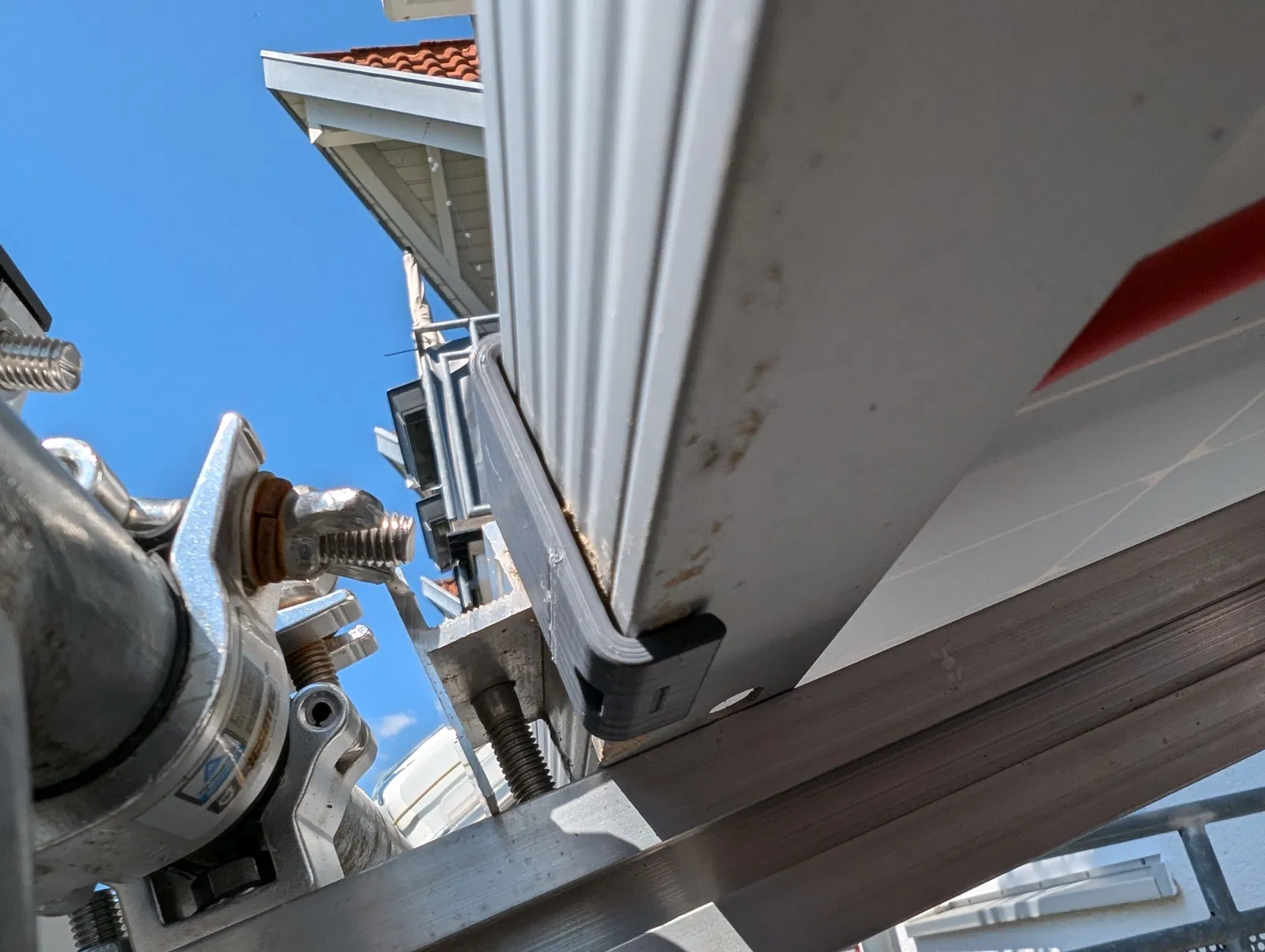

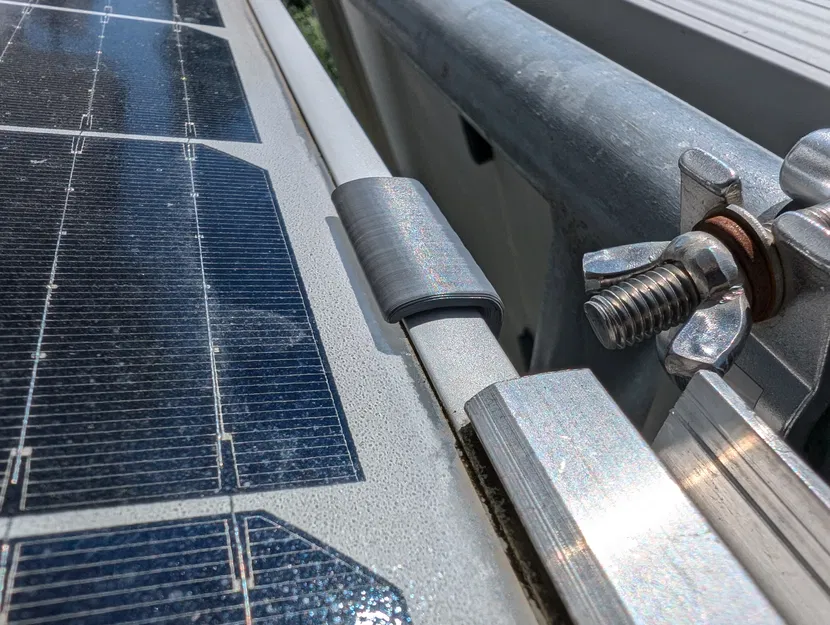

• Móc phần trên vào gờ (lip) của khung trước, rồi ấn phần dưới áp vào khung để nó “snap” vào đúng vị trí.
