Khay socket Quinn Master Set cho Harbor Freight US General mini toolbox (STL)

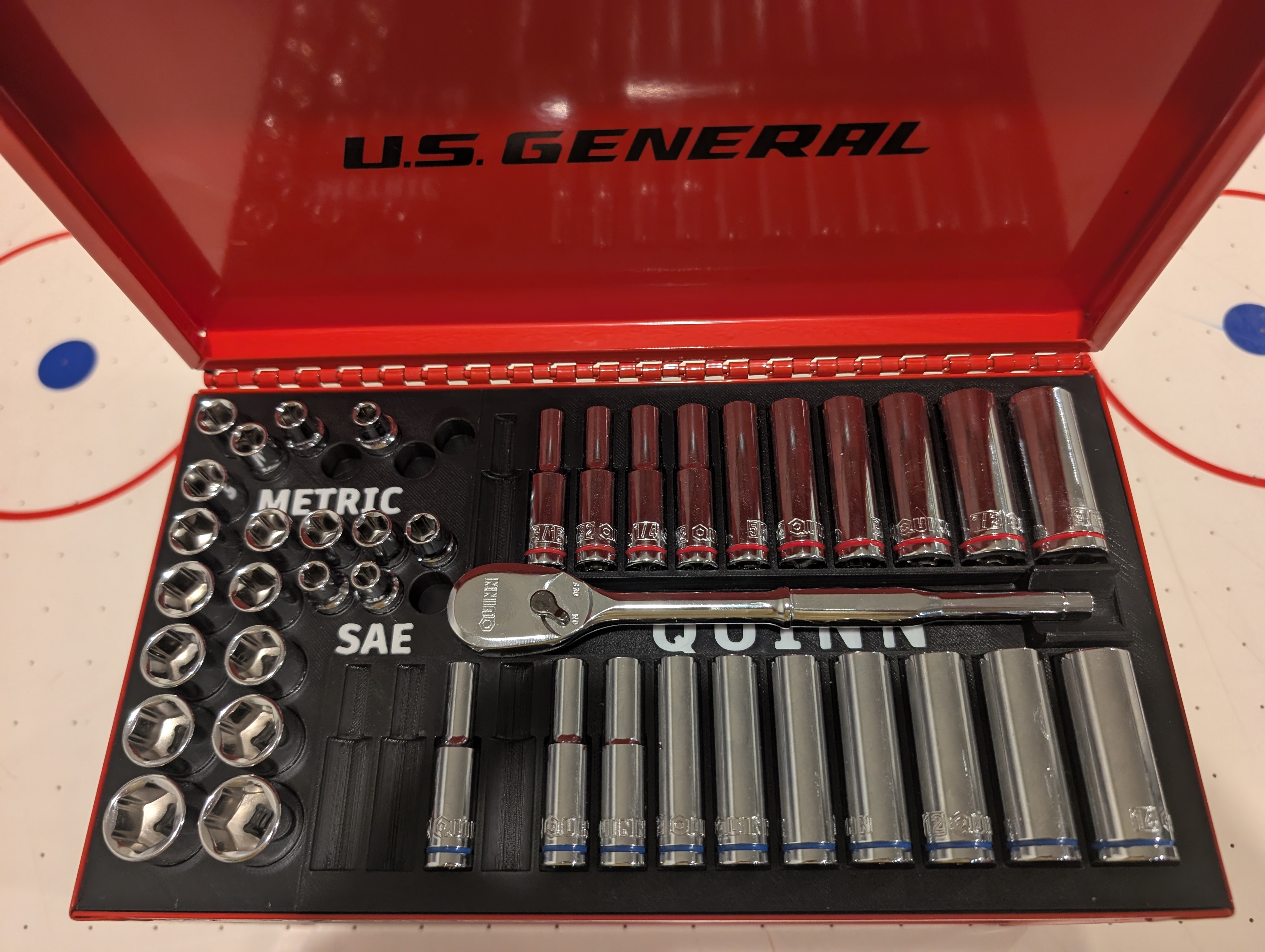

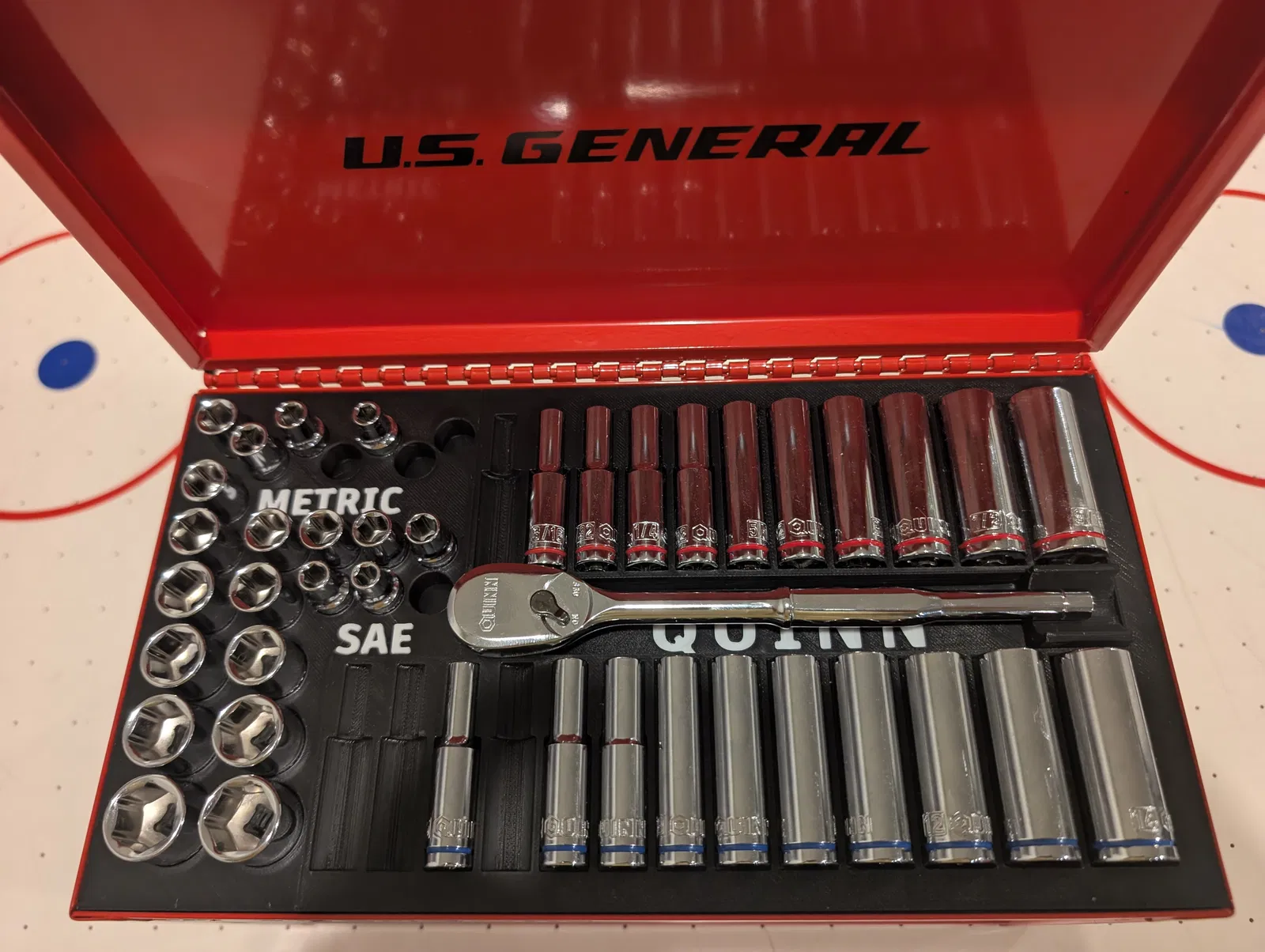

Đây là một cái khay được thiết kế cho mini toolbox US General của Harbor Freight. Nó vừa vào ngăn trên cùng, ngay dưới nắp. Khay này thiết kế cho bộ Quinn ¼" Master Socket Set. Khay chỉ chứa được các socket và tay vặn (ratchet). Các món như extension 3" và 6", universal joint, hex bit holder, hex bit handle sẽ không vừa trong khay. Mấy món này bạn để xuống một trong các ngăn kéo của hộp đồ nghề.

Khay sẽ chứa vừa ratchet Quinn 72 tooth bán sẵn (off the shelf). Nó cũng chứa vừa ratchet Quinn 90 tooth bán sẵn nếu tháo phần soft grip ra. Mình tháo soft grip vì tưởng nó giống cây 90 tooth trong master set. Nhưng không phải. Socket và ratchet Pittsburgh Pro ¼" cũng vừa.

Kích thước tổng thể của khay là 273 mm x 145 mm. Muốn in 1 miếng nguyên khối thì cần máy in có print bed lớn hơn. Dùng file Quinn Master Set socket tray v3.stl để in kiểu này. Thiết kế này dành cho in một màu.

Với print bed nhỏ hơn, mình đã tách khay ra thành 4 phần. Các phần này hợp nhất nếu bạn muốn canh pause để đổi filament và tô màu phần chữ.

• File Quinn deep sockets.stl là phần dài nhất, 218.30 mm.
• Với socket ngắn, in file Quinn short sockets.stl. Tất cả socket đều có kích thước hơi khác nhau. Bộ của bạn có thể sẽ khít hoặc lỏng hơn chút. Các lỗ này được canh theo đúng socket Quinn mà mình đang có. Mình gợi ý in phần chữ bằng màu tương phản. Xem hình.
• File Quinn inlay.stl có thể in một màu. Phần lớn thời gian nó sẽ bị ratchet che. Nhưng in 2 màu sẽ đẹp nhất. Xem hình.
• File Quinn ratchet cradle.stl. Harbor Freight có nhiều loại ratchet ¼" khác nhau. Cái cradle này làm kiểu generic, sẽ vừa với ratchet 90 tooth của Quinn Master set, ratchet Quinn 72 tooth soft grip, ratchet Quinn 90 tooth soft grip sau khi tháo soft grip. Nó cũng sẽ vừa với các ratchet Pittsburgh Pro ¼". Mình tách cradle riêng để bạn có thể chỉnh cho khớp theo ý. Chỉ cần vẽ lại phần đó trong Fusion 360. Tùy bạn chỉnh ra sao thì có thể phải rút ngắn hoặc kéo dài phần Quinn inlay nữa.
• Mình có đính kèm file Fusion 360 để bạn muốn làm gì cũng được. Ví dụ bạn muốn lỗ lỏng hơn thì cứ tăng kích thước lỗ. Phần ratchet cradle là dạng universal cho nhiều ratchet. Nếu muốn, bạn redesign để khớp đúng tay cầm ratchet của bạn.

Mình là lính mới… đúng nghĩa lính mới với Fusion 360. Mình tin chắc người có kinh nghiệm hơn sẽ làm thiết kế này in nhanh hơn và ít tốn filament hơn. Dù vậy mình vẫn hài lòng với kết quả cuối cùng.

Mình không dám chắc, nhưng khay này có thể cũng vừa mini toolbox Kobalt của Lowe's. Nếu bạn có hộp đó thì đo cái khay trên cùng. Nhớ là khay này 273 mm x 145 mm.

FYI: Mình đã làm 3 cái. Hai cái cho Quinn Master Set mua nguyên bộ và một cái cho một bộ socket Quinn rời. Khác nhau ở chỗ master set có vài socket mà bộ socket bán sẵn không có. Nhưng mà lạ là đường kính socket không phải cái nào cũng y chang nhau. Vậy nên bạn có thể gặp trường hợp vài cái lỗ cần nới ra. Mình thử dùng rotary gắn sanding drum—cách này làm được, nhưng phải làm nhẹ tay vì nó sinh nhiệt, PLA dễ bị mềm và bết lại. Mình thử cách khác thấy thích hơn: kẹp cái socket đang bị chặt vào máy khoan, rồi cho nó quay ngay trong cái lỗ. Mình lắc nhẹ mũi khoan để ép thành lỗ nở ra chút xíu. Cách này cũng nóng lên nhưng không làm PLA vón cục. Với các socket nhỏ (về lý thuyết đế socket cùng đường kính), mình đo từng cái để tìm cái lớn nhất. Mình dùng cái lớn nhất đó để “ream” (mở rộng) hết các lỗ nhỏ còn lại. Làm một hồi thì các lỗ cũng về đúng kích thước. Vấn đề sizing của mình có thể do máy in của mình không chính xác, lỗ in ra không đúng kích thước thiết kế. Có thể máy của bạn ngon hơn máy mình. \(ツ)\/ Mình có đính kèm file Fusion để bạn cũng có thể chỉnh sửa theo ý. Chúc bạn in ngon.
