Đế kẹp mạch in (PCB) xoay 360° – Circuit Board, PCB holder

Đế kẹp PCB bởi Garage Make Zone

Đế gá lắp PCB được giới thiệu giúp đảm bảo PCB đứng vững và cố định. Khi dùng hằng ngày, điều này có nghĩa là việc hàn chính xác các linh kiện điện tử nhỏ cũng không thành vấn đề.

Ngoài ra, đế gá còn được trang bị các núm vặn, nhiệm vụ chính là chỉnh khoảng cách giữa các ngàm kẹp. Khả năng làm việc với các bo mạch có kích thước khác nhau giúp đế gá này trở nên linh hoạt, dùng được nhiều trường hợp. Rất hợp cho cả xưởng điện tử lẫn góc làm DIY tại nhà.

Làm như thế nào?

Bộ đầy đủ gồm:

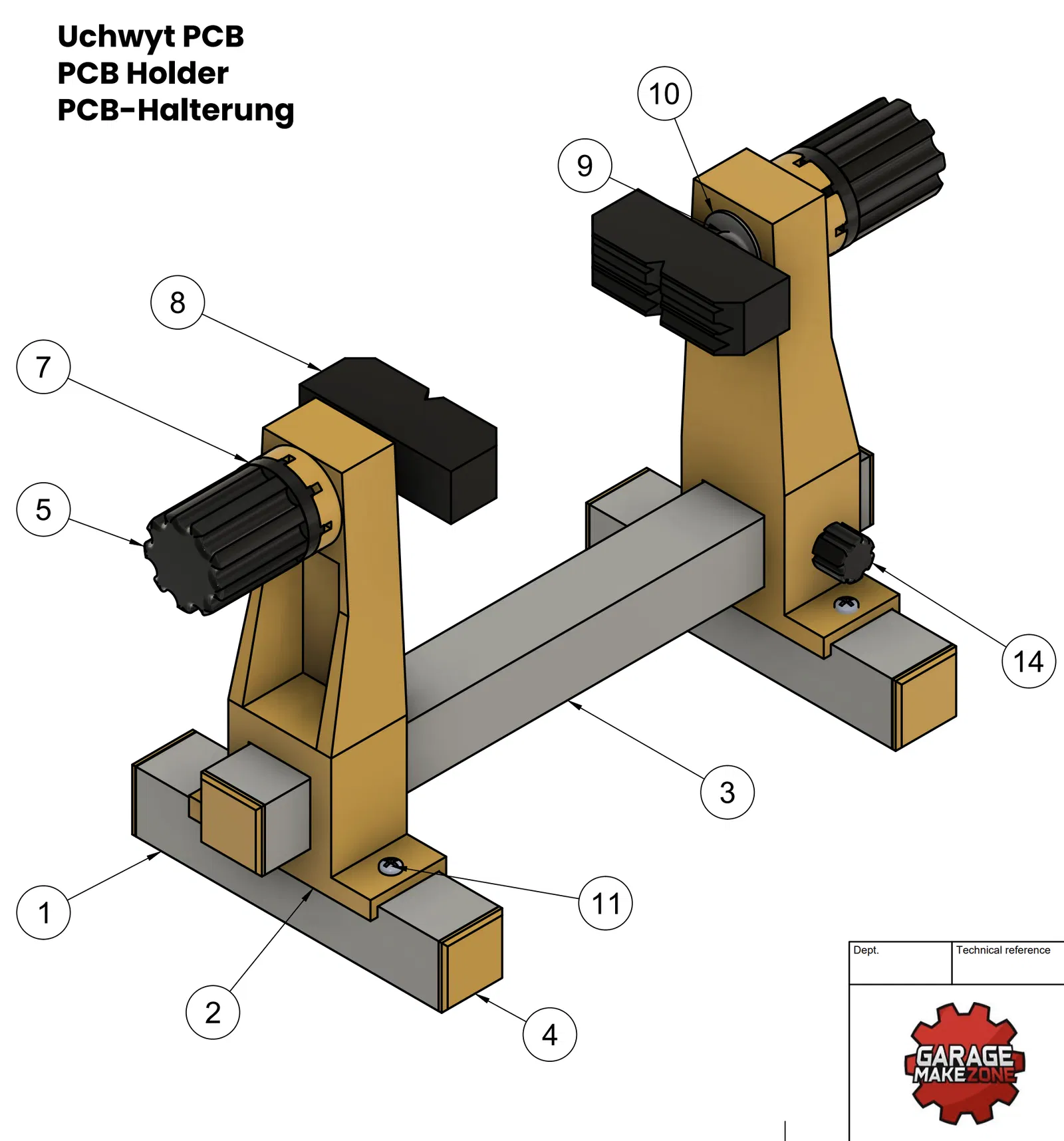

• bộ chi tiết in 3D – các file đã được đặt tên theo số thứ tự chi tiết trong tài liệu hướng dẫn,
• nhôm định hình 20x20mm – chọn chiều dài theo nhu cầu (kích thước PCB tối đa),
• vít M6x50 – 2 cái,
• lò xo – 2 cái,
• long đền M6 – 2 cái,
• vít M4x15 – 2 cái,
• vít 2.9x8mm – 4 cái,
• đai ốc M4 – 2 cái.

//danh sách vật liệu có trong tài liệu hướng dẫn – khuyến nghị đọc trước khi in!

Thông tin khác về đế gá PCB

Ngay cả khi mở rộng tối đa, đế vẫn có kích thước gọn gàng. Có thể dùng thoải mái trên một bàn làm việc nhỏ.
