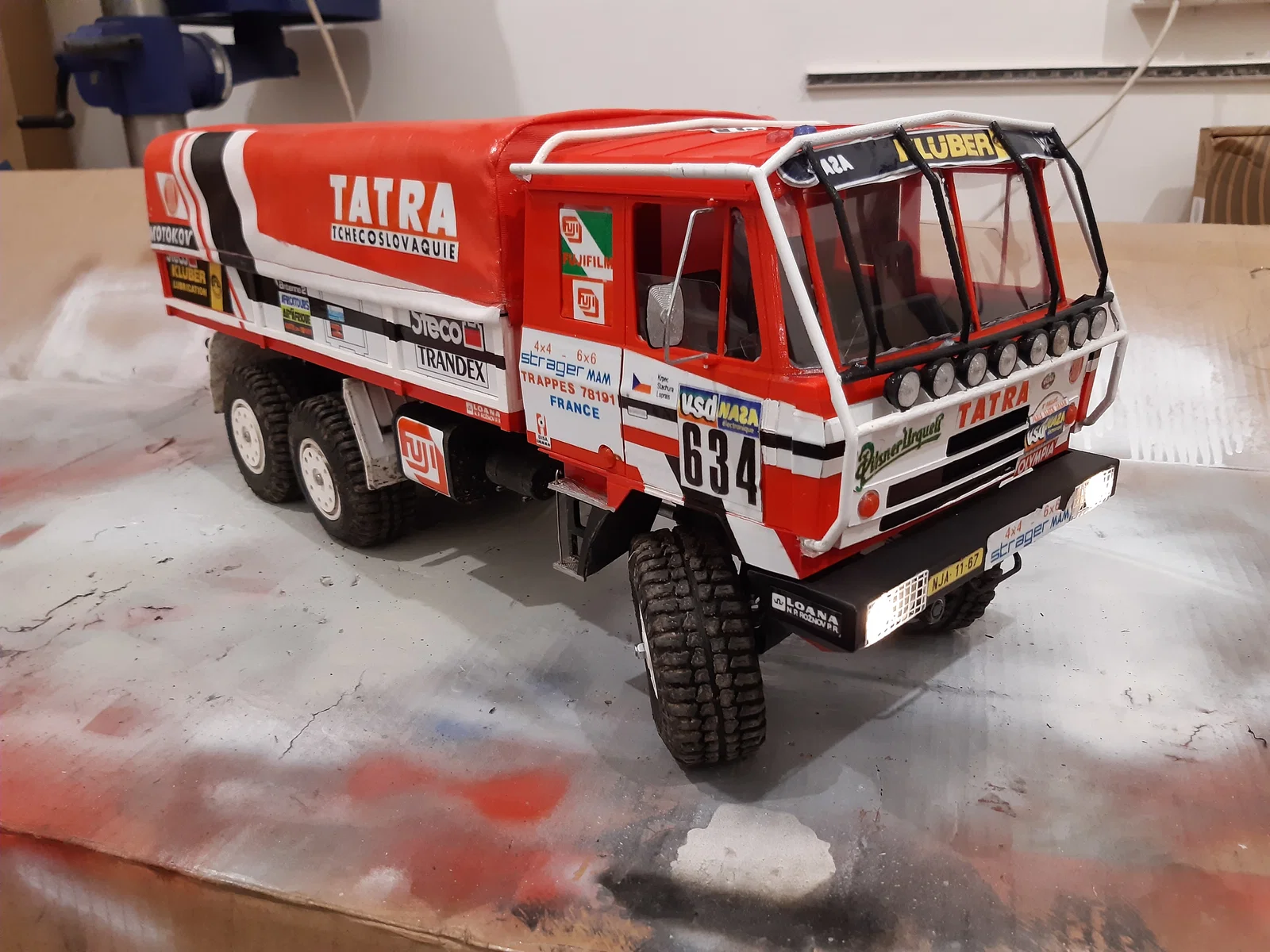

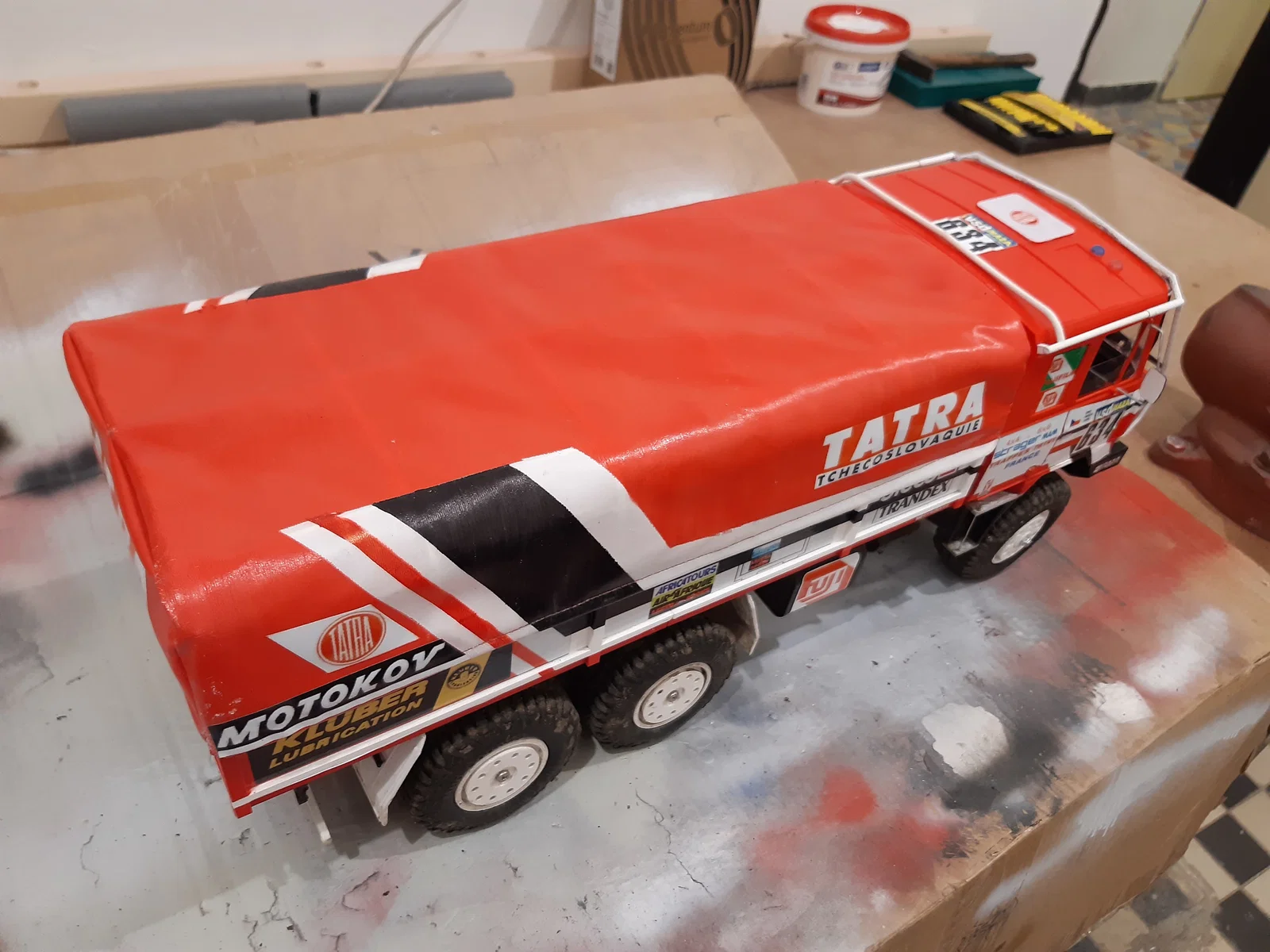

RC Tatra Dakar 6x6, 1986 – Mô hình RC tỉ lệ 1:12
Mô hình RC Tatra Dakar 6x6 năm 1986 tỉ lệ 1:12, có bán trục dao động và dẫn động 6 bánh. Hướng dẫn ngắn phần cầu trước (CV joint 4mm, Loctite 2701) dành cho anh em đã có kinh nghiệm.
Mô tả
Mẫu này dành cho anh em đã có kinh nghiệm làm mô hình.
Model này cùng concept với chiếc Tatra Dakar năm 1990 mình đã đăng trước đó. Nhưng với bản đó mình có viết hướng dẫn chi tiết, khuyên nên đọc và nghiên cứu trước!

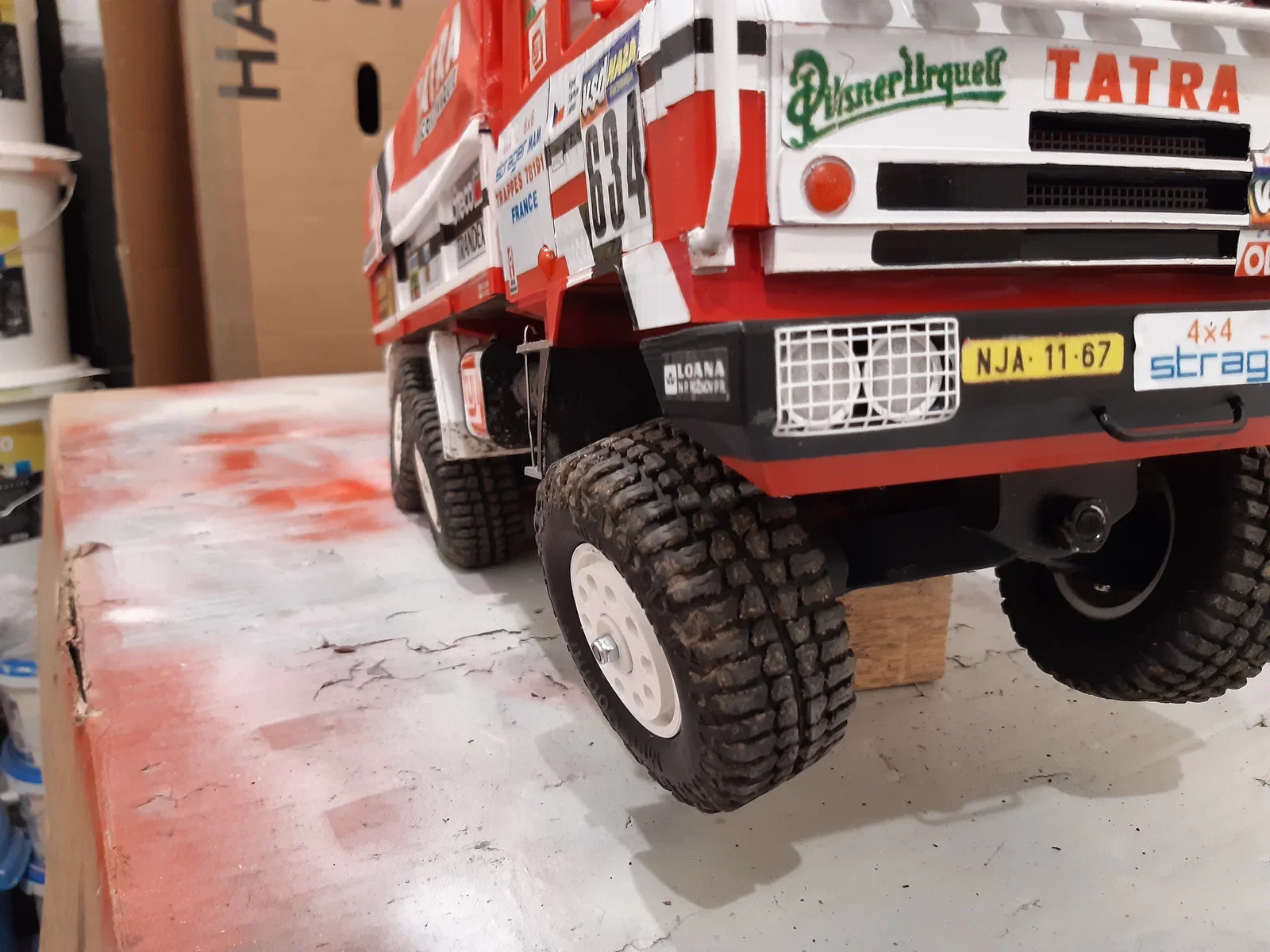

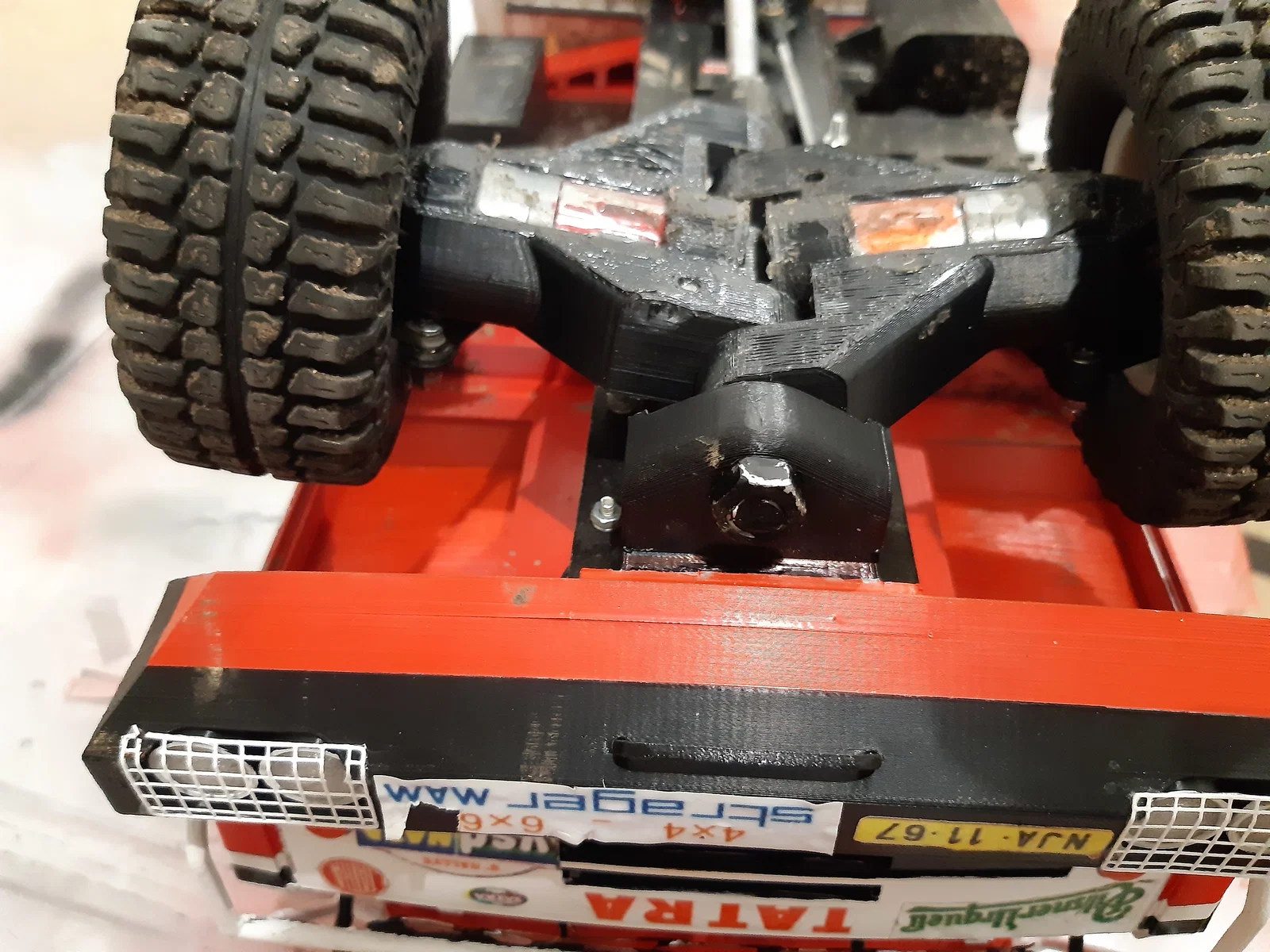

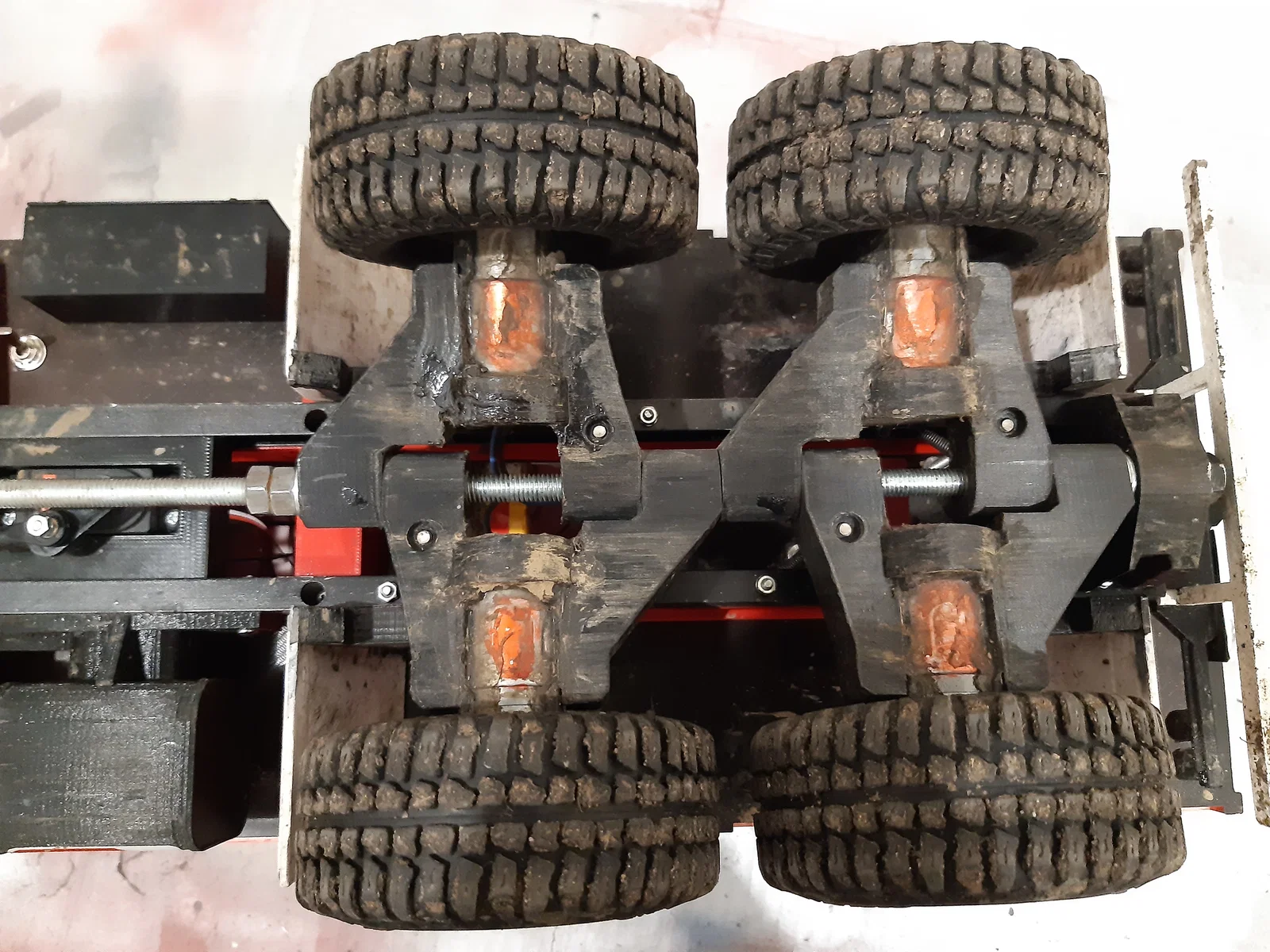

Với Tatra 6x6, thay đổi lớn nhất chỉ là cầu trước có dẫn động.
Mình không có hướng dẫn riêng cho Tatra 6 bánh, nên mình ghi ngắn gọn quy trình lắp cầu trước ở đây:

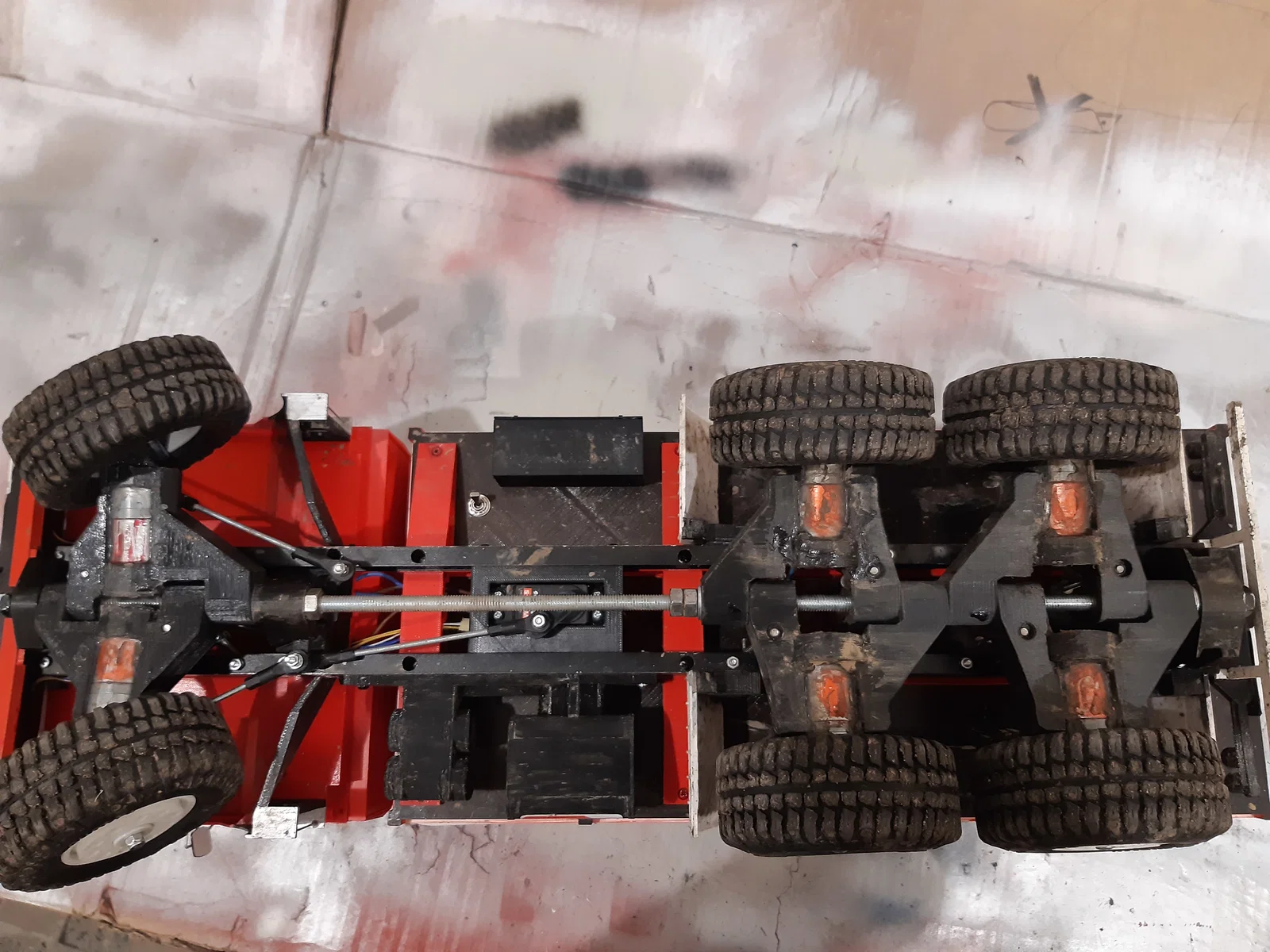

Cụm truyền động của các bán trục trước giống hệt như ở cầu sau, chỉ cần cắt ngắn trục ra (output shaft) còn 8mm.

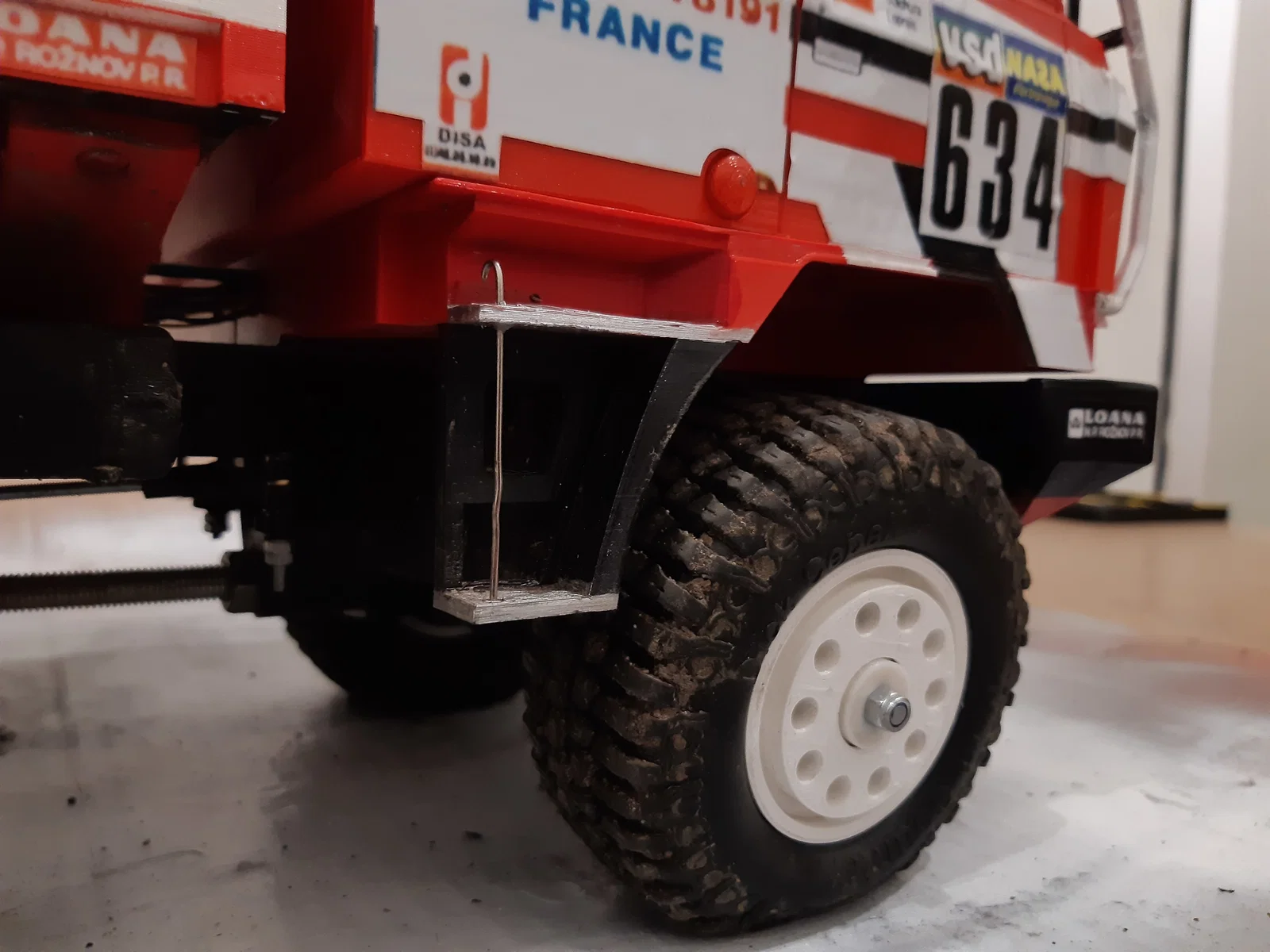

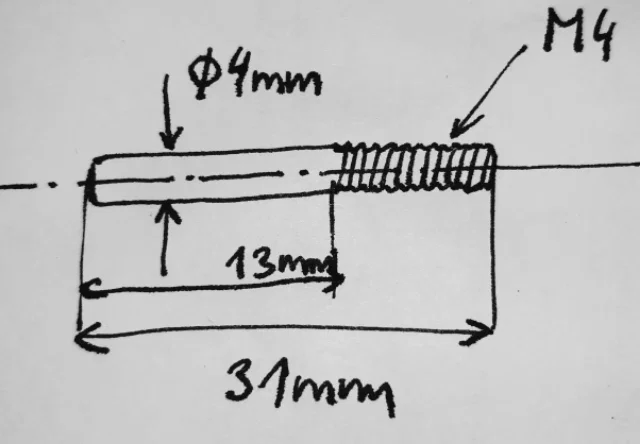

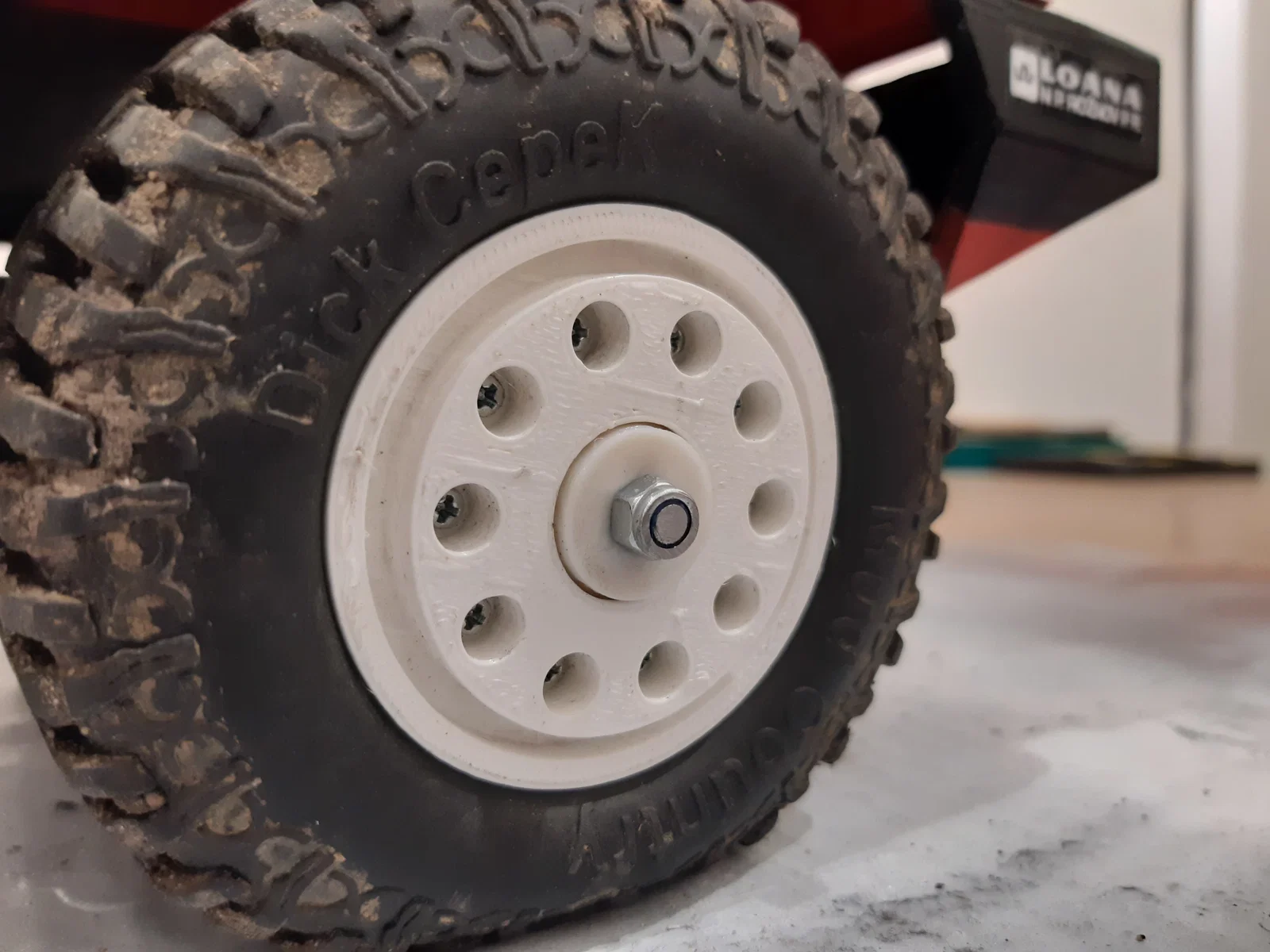

_Trục bánh trước mình làm từ thép tròn (đinh) đường kính 4mm (osa_predniho_kola.jpg). Phần ngàm gắn mâm (disk) bánh trước cần cắt ngắn 2mm mỗi bên (kratkynaboj.jpg).

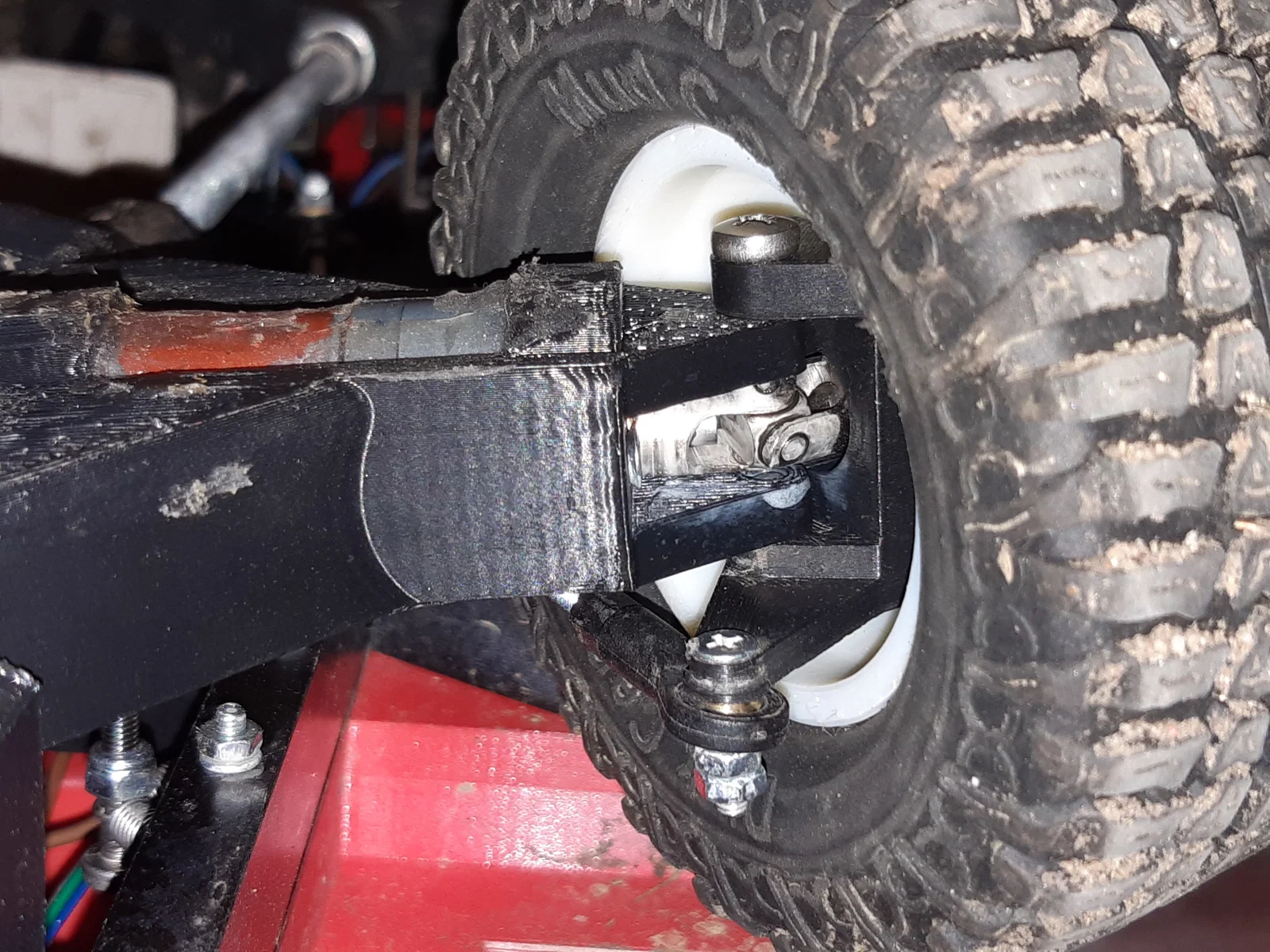

Luồn trục bánh trước vào khớp homokinetic (CV joint), dán bằng Loctite 2701 và siết chốt lục giác (set screw) rồi cũng dán Loctite 2701. Sau đó luồn trục qua các vòng bi của moay-ơ trước, đẩy vào hết cỡ, rồi ở phía còn lại vặn giá đỡ mâm bánh xe vào và cũng khóa bằng set screw. Trục phải quay trơn, tự do trong vòng bi.
Khớp homokinetic đã dùng: https://www.aliexpress.com/item/4000194793728.html?spm=a2g0o.detail.1000023.2.3e9a4c3ahqg1yh , cả hai đường kính trong đều 4mm.

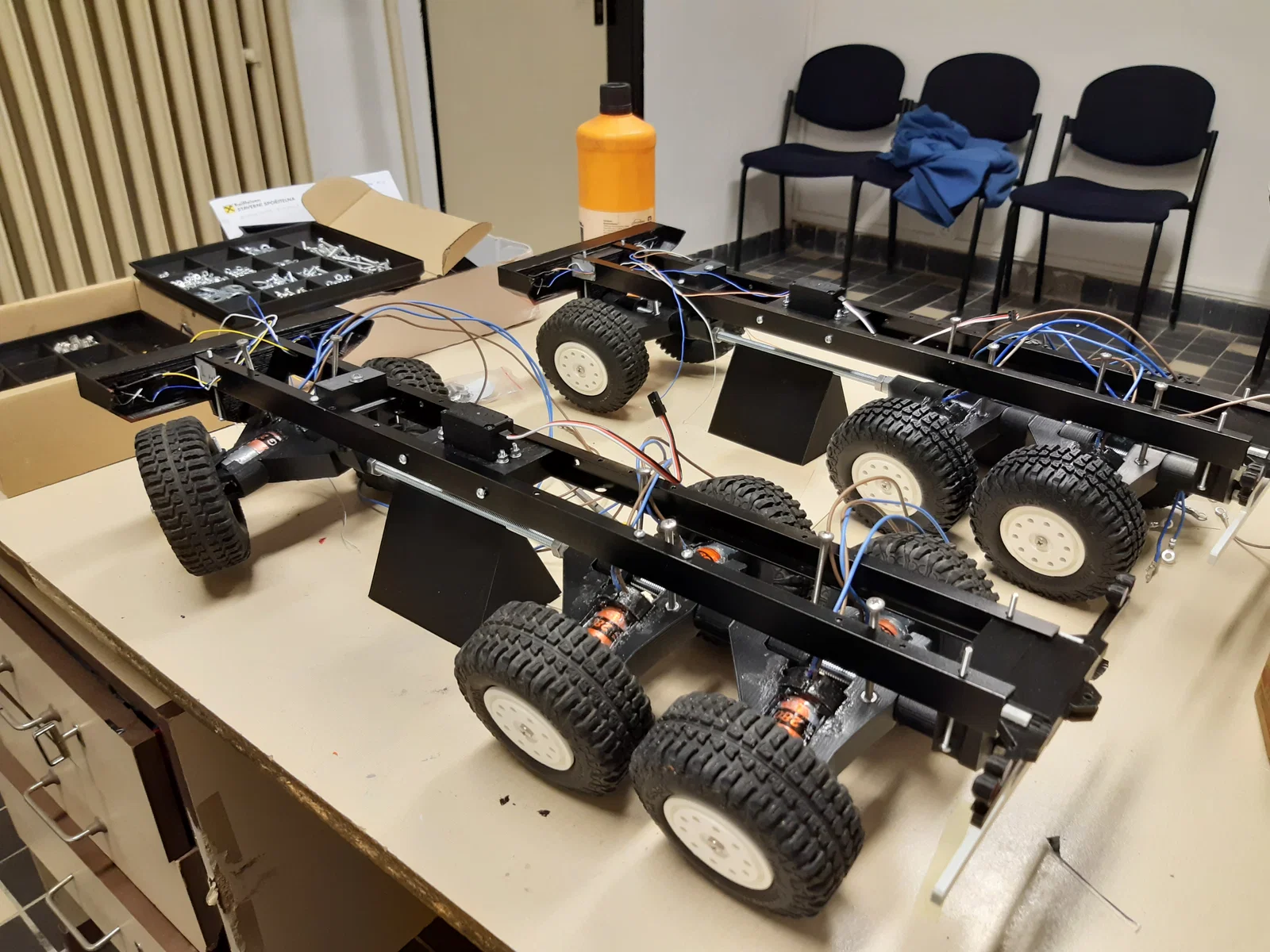

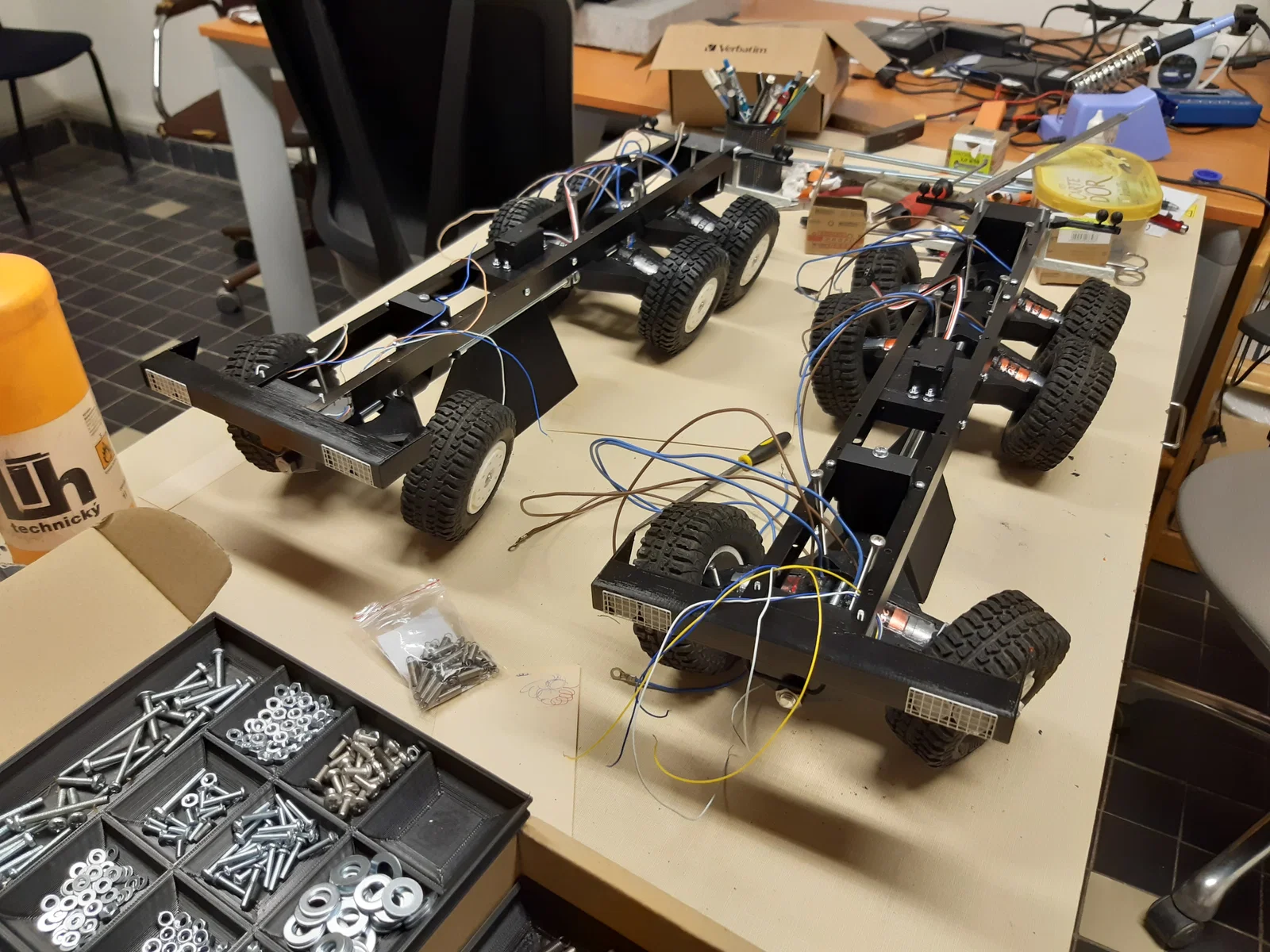

Nếu mình ráp chậm và kỹ thì model sẽ bền, chạy lâu. Con prototype Tatra 6x6 mình đã chạy được 200km, vẫn dùng các motor, gearbox, hệ lái… nguyên bản.
Anh em nào không tự tin làm thì mình có bán bản lắp sẵn.
Chúc anh em nhiều sức và kiên nhẫn khi build!
Câu hỏi thường gặp:
- lò xo, ty ren và nhôm định hình mình mua ở Bauhaus.
- bản vẽ các dầm (beam) – xem trong các file đính kèm .pdf
video thử nghiệm prototype:

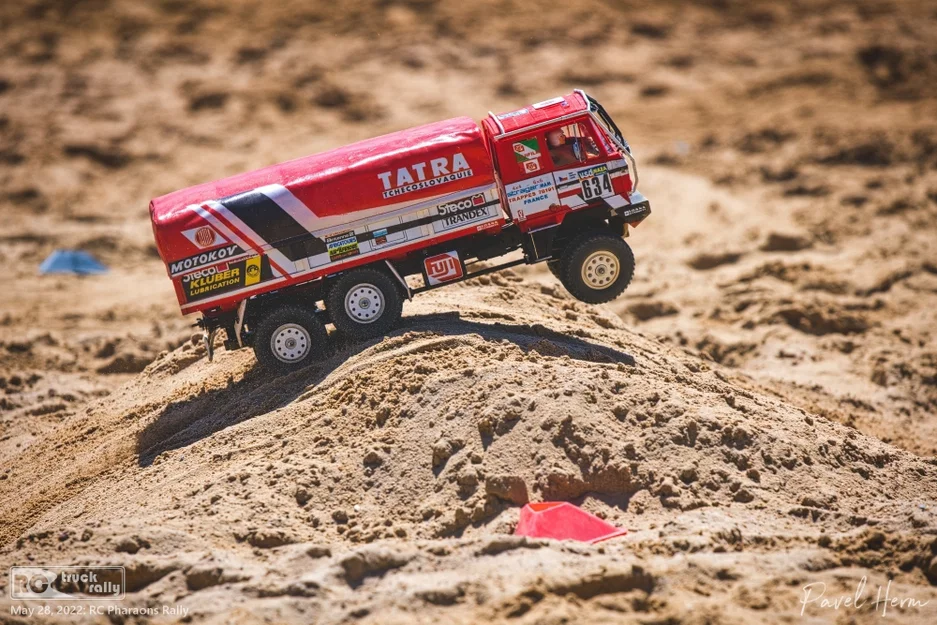

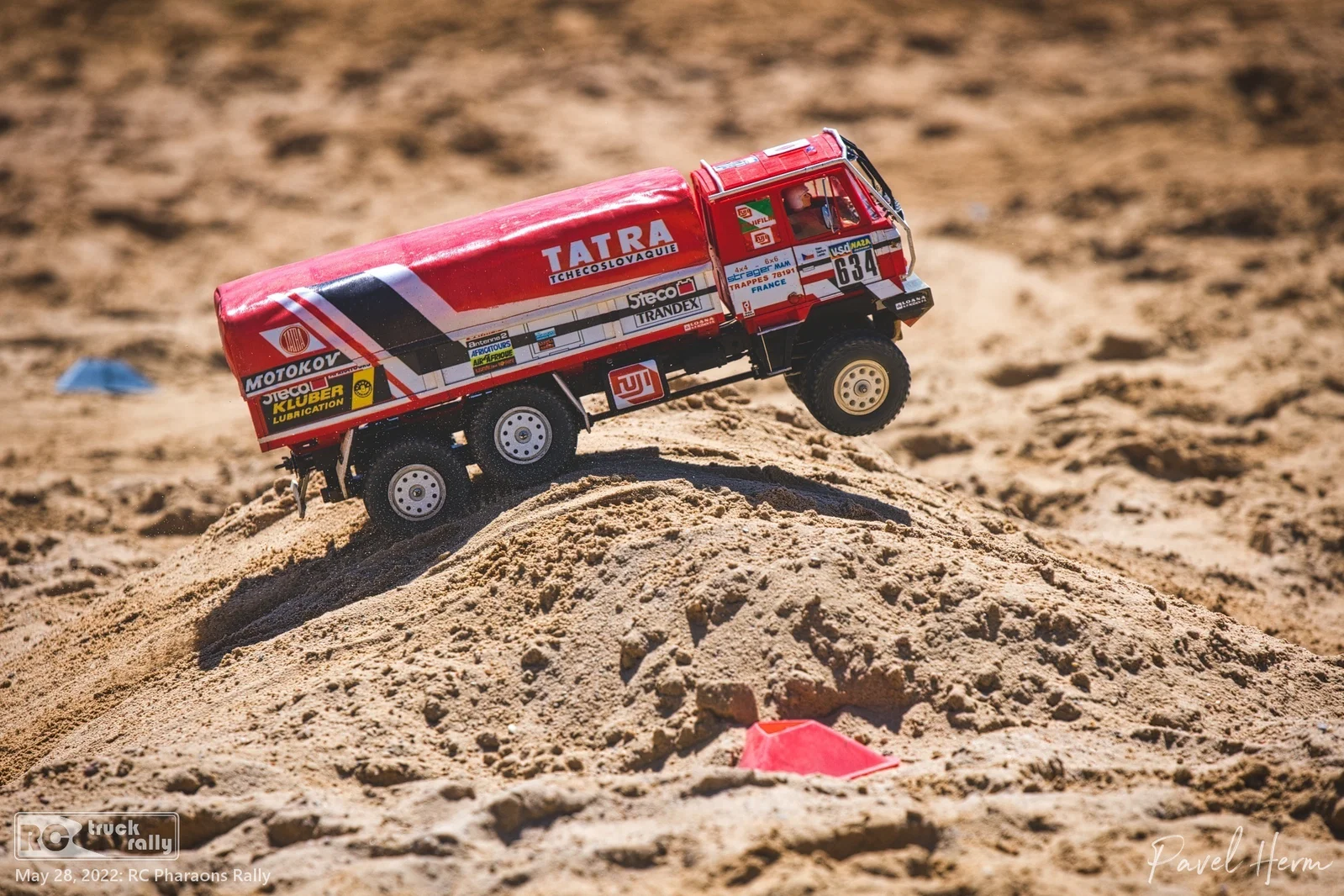

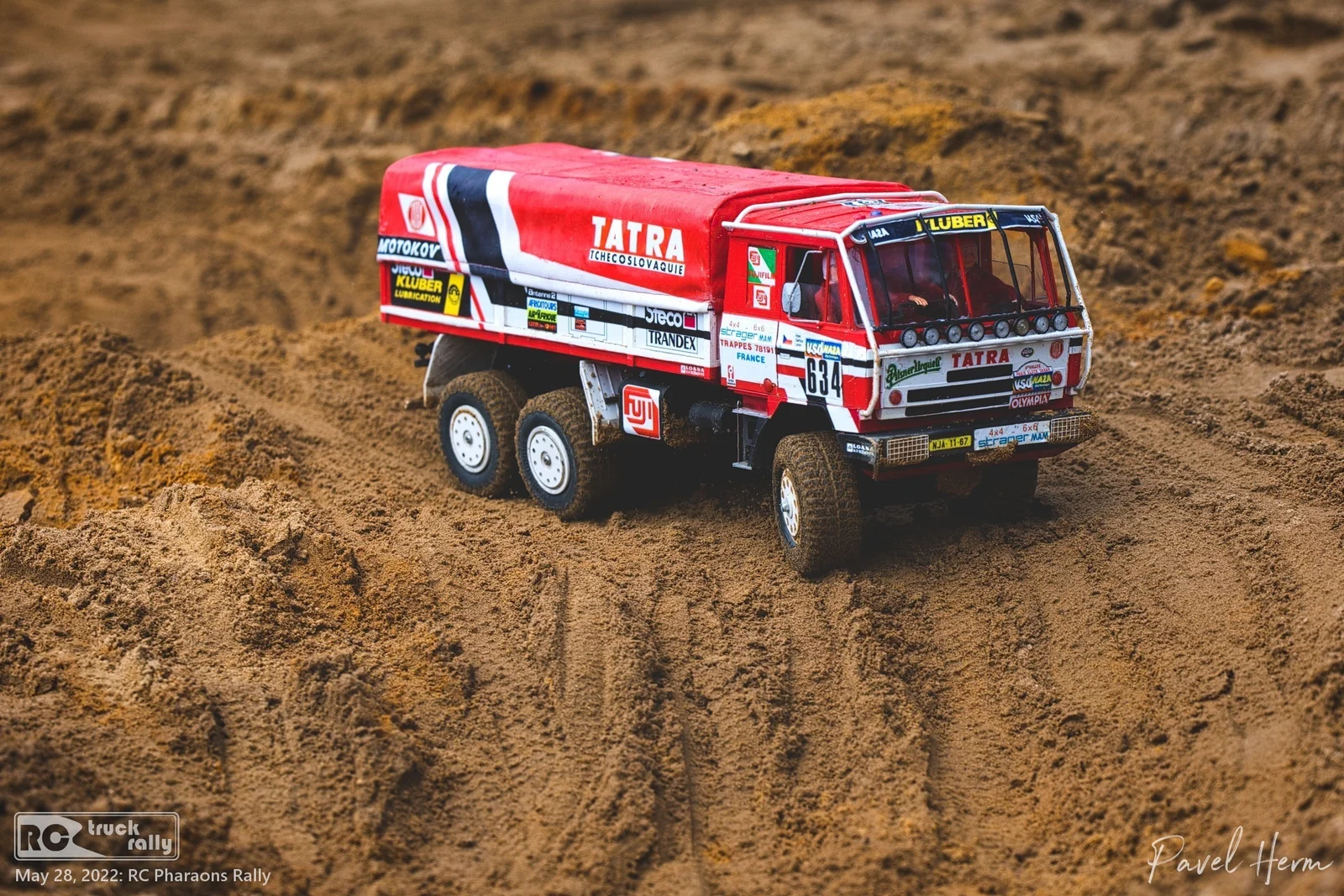

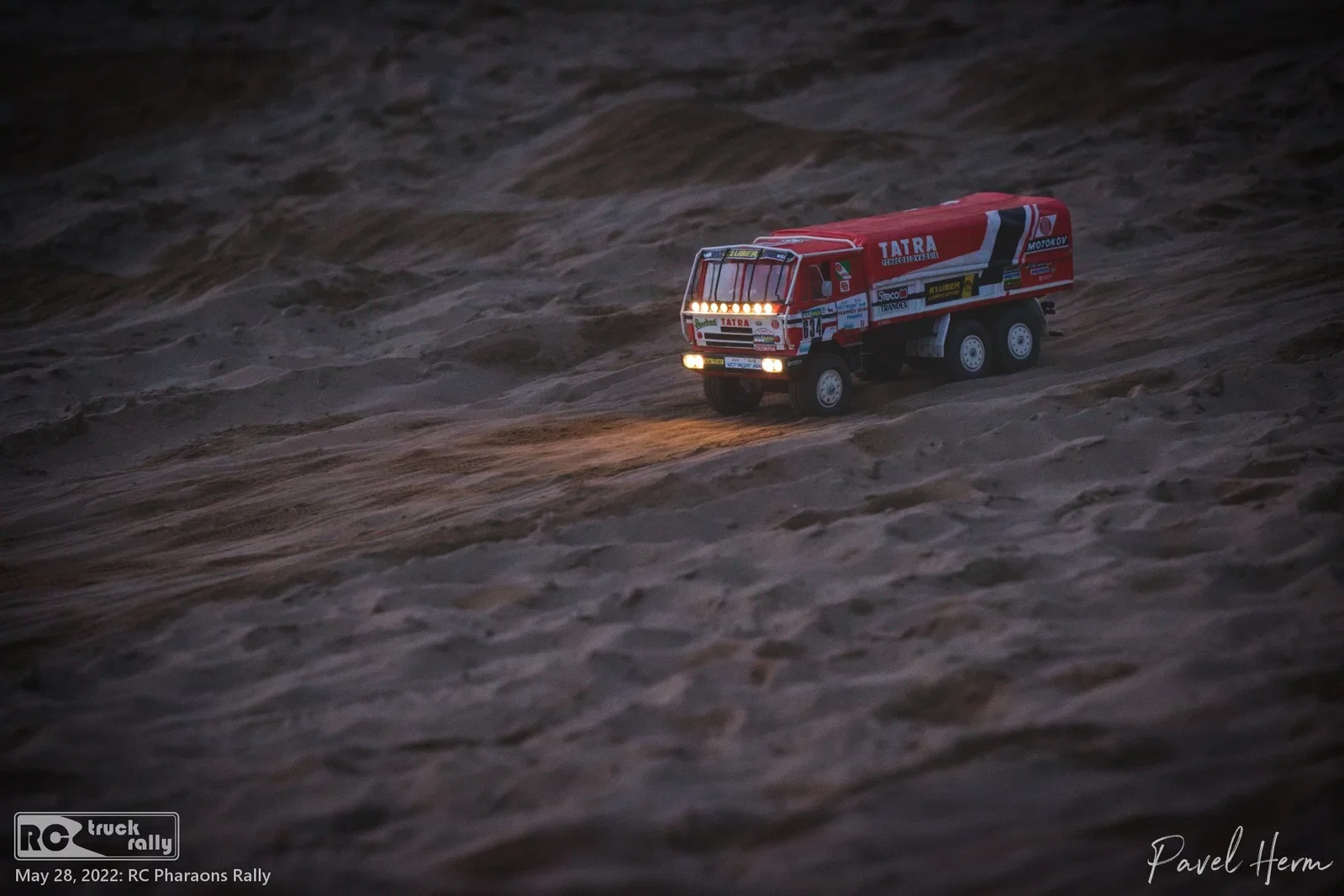

Video thi đấu:
