Bộ theo dõi nhân vật & phép thuật D&D Tối thượng

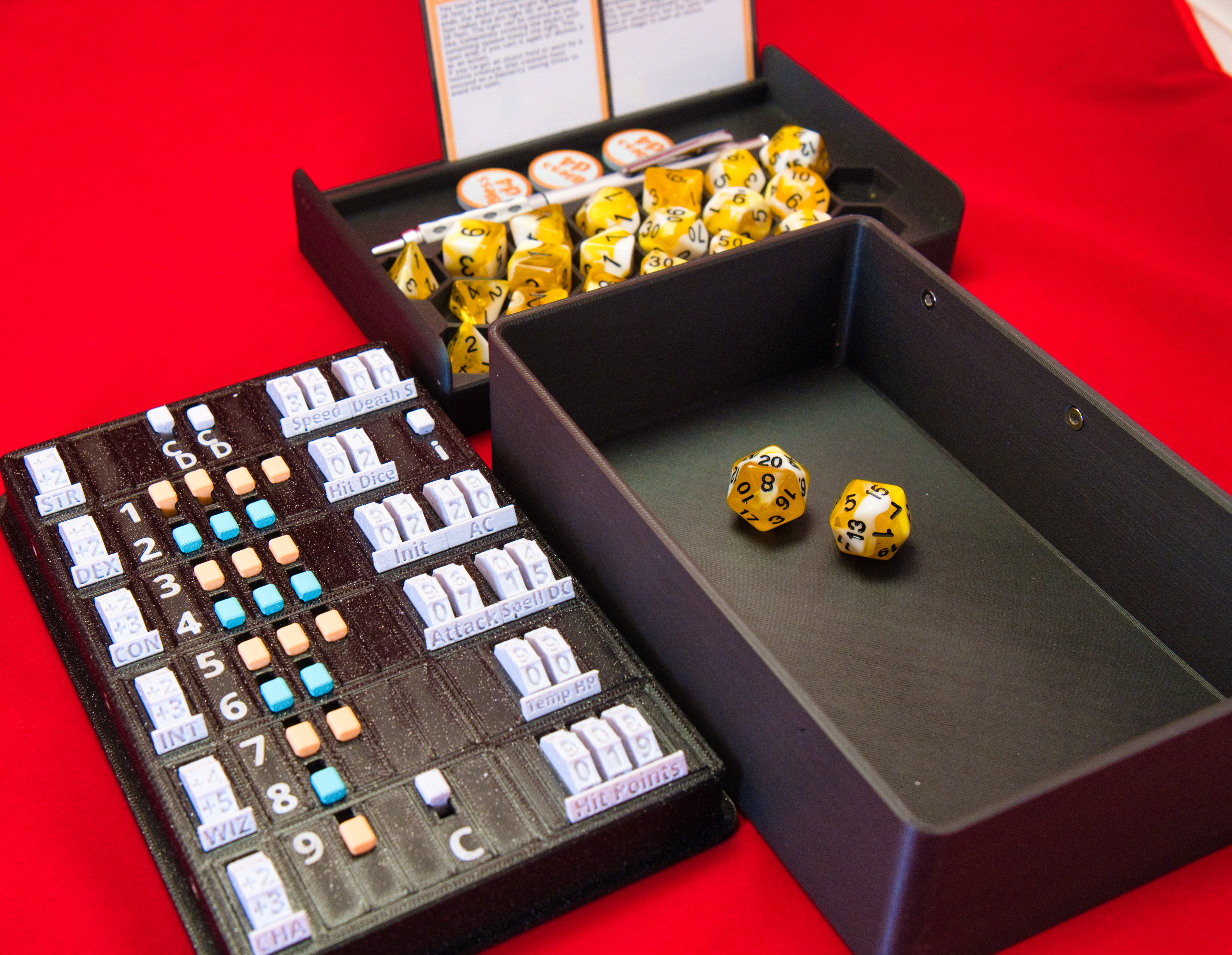

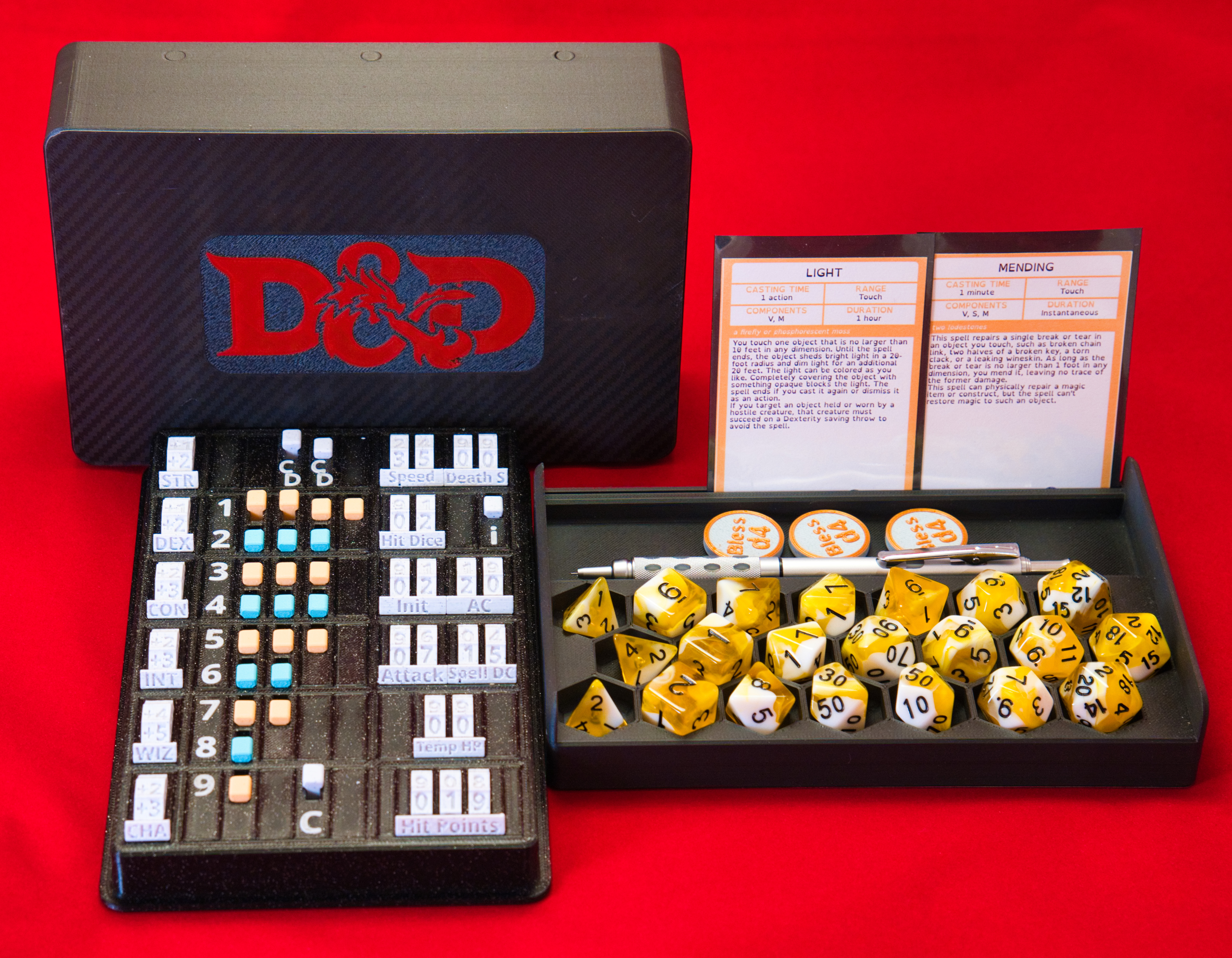

Đây là bộ theo dõi nhân vật D&D và tháp đổ xúc xắc theo dạng module. Bạn có thể tùy chỉnh theo nhu cầu của mình bằng cách in các module mà bạn thích. Nó phù hợp với mọi lớp nhân vật. Tháp đổ xúc xắc có thể gắn vào nắp hoặc sử dụng độc lập. Không cần bất kỳ token rời nào khi sử dụng Bộ theo dõi nhân vật D&D này, mọi thứ đều được tích hợp/gắn liền.

Cập nhật:

• WIZ đổi thành WIS (tháng 8 năm 2024)
• Bánh xe 0-9 đã được sửa độ dày. (tháng 5 năm 2024)
• Đã thêm công tắc bật/tắt Misty Step (tháng 5 năm 2024)
• Đã thêm công tắc bật/tắt Disguise Self (tháng 5 năm 2024)
• Đã thêm Warding Flare - Công tắc bật/tắt Light Cleric (tháng 1 năm 2025)

Hướng dẫn lắp ráp:

Vui lòng đọc kỹ hướng dẫn trước khi bắt đầu in. Đây không phải là bản in đơn giản. Một số bộ phận cần được ghép nối chặt chẽ với nhau và đối với một số người chơi, đây sẽ là bài kiểm tra dung sai cho máy in của bạn. Yêu cầu một máy in được căn chỉnh tốt. Đừng nản lòng bởi danh sách các bộ phận, bạn không cần phải in tất cả chúng.

Hãy cùng xác định tên một số bộ phận:

Một Công tắc bật/tắt được tạo thành từ một Vỏ công tắc và một Cần gạt công tắc

Một Bộ lắp ráp điều chỉnh kỹ năng được tạo thành từ một Bánh xe kỹ năng và một Vỏ kỹ năng

Một Bộ bánh xe được tạo thành từ một hoặc nhiều Bánh xe (0-9) và một Vỏ bánh xe

Vui lòng lưu ý rằng Bộ lắp ráp điều chỉnh kỹ năng rộng 12mm và Bộ bánh xe cùng Công tắc bật/tắt có chiều rộng 10mm hoặc bội số của 10mm.

Bắt đầu bằng cách chọn các loại sợi nhựa mà bạn sẽ sử dụng để in. Bạn có thể muốn sử dụng màu tương phản cho Thân máy, Bánh xe, Công tắc bật/tắt, v.v. Đảm bảo bạn in bộ khởi động với loại sợi nhựa phù hợp vì việc thay đổi sợi nhựa có thể làm thay đổi dung sai và độ khớp của các bộ phận chuyển động. Chiếc này đã được in trên máy Prusa MK4, đầu phun 0.4 ở độ cao lớp 0.20mm. Sử dụng PLA hoặc PETG chất lượng tốt. Silk PLA hoặc PLA rẻ tiền sẽ không hoạt động tốt.

Bắt đầu bằng cách in bộ khởi động. Đừng quên theo dõi các kích cỡ khác nhau của các bộ phận đã in. Bộ khởi động bao gồm:

• Vỏ kỹ năng, có 6 kích cỡ
• Bánh xe kỹ năng “Bánh xe -2 đến +7 cho Mod”
• Công cụ tháo lắp, có thể in bằng bất kỳ màu nào
• Mẫu đế (In thử)
• Vỏ công tắc, “Công tắc - GM Inspiration (10mm)”
• Cần gạt công tắc, có 6 kích cỡ
• Kiểm tra phần nhô ra của khay xúc xắc, chỉ cần thiết nếu bạn có ý định in khay xúc xắc (hình ảnh)

Kiểm tra bánh xe

Sau khi in bộ khởi động, bạn có thể muốn chà nhám nhẹ (giấy nhám 400-600) trên mặt trên của bánh xe kỹ năng (bên phải khi lắp vào Vỏ kỹ năng). Việc này không nhằm thay đổi kích thước; nó chỉ để làm mịn bề mặt in.

Vỏ bánh xe và Vỏ kỹ năng có một chốt định vị ấn vào mặt bên phải của bánh xe giữ. Mỗi vỏ bánh xe có 6 mức độ cứng, chúng được phân loại theo mức độ ăn khớp của chốt với bánh xe. Ăn khớp càng nhiều thì bánh xe càng khó xoay. 0.05mm sẽ xoay dễ dàng và 0.30mm sẽ có các khấc cứng. Đây là thời điểm tốt để in cả 6 cái để kiểm tra chuyển động của mọi dung sai. 0.10mm được khuyến nghị nhưng vui lòng tự kiểm tra. Bánh xe không có tùy chọn dung sai, chỉ có vỏ bánh xe. Việc in bánh xe ở 0.20mm là rất quan trọng vì độ dày dự kiến của bánh xe là bội số của 0.20mm.

Để lắp bánh xe kỹ năng vào Vỏ kỹ năng, bạn cần lắp bánh xe vào và trượt một đoạn sợi PLA làm trục. Đây là dịp tốt để sử dụng phần cuối của cuộn dây mà bạn đã giữ vì lý do nào đó. Sử dụng kìm cắt hoặc dao sắc để cắt sợi dây PLA bằng phẳng ở cả hai mặt của Vỏ kỹ năng.

Kiểm tra công tắc

Khi in Công tắc bật/tắt, hãy đảm bảo giữ chúng theo thứ tự để bạn nhớ kích cỡ (dung sai) của từng cái. Lần này, con số là dung sai (độ rơ), số càng lớn thì khớp càng lỏng. Mặt vuông của Công tắc bật/tắt sẽ trượt vào rãnh của Vỏ công tắc, trong trường hợp này là Công tắc bật/tắt Inspiration. Chọn đúng kích cỡ để Công tắc bật/tắt trượt dễ dàng mà không bị lỏng lẻo.

Mẫu thân máy

Mẫu thân máy không được sử dụng trong Bộ theo dõi D&D cuối cùng. Nó được cung cấp để kiểm tra kích cỡ nam châm và kiểm tra độ khớp của Vỏ kỹ năng. Nếu bạn có ý định in nắp và đặt nam châm để giữ nắp đóng, bạn có thể kiểm tra độ khớp của nam châm vào lúc này. Nó được thiết kế cho nam châm 6X3 (đường kính 6mm và dày 3mm) Lỗ khoét ở mặt bên của Mẫu thân máy có đường kính 6.1mm hoặc 6.2mm. Tôi có thể sử dụng loại 6.1mm chỉ bằng cách ấn nam châm vào và độ ma sát giữ chúng cố định, không cần keo. Bạn luôn có thể thêm một giọt keo CA để chắc chắn :)

Bạn có thể nhận thấy có một gờ nhỏ ở mặt trước và mặt sau của Vỏ kỹ năng và Vỏ công tắc. Điều này là để giữ chúng cố định trong Thân máy. Đây là lúc để kiểm tra Bộ lắp ráp điều chỉnh kỹ năng trong Mẫu thân máy. Đẩy Bộ lắp ráp điều chỉnh kỹ năng từ cả hai phía vào Mẫu thân máy. Nó sẽ hơi khó ấn vào vị trí nhưng một tiếng click rõ ràng và thỏa mãn sẽ cho bạn biết rằng nó đã hoạt động. Bạn có thể kiểm tra Bánh xe kỹ năng để đảm bảo nó xoay và click đúng cách.

Nếu việc ấn Bộ lắp ráp điều chỉnh kỹ năng vào Mẫu thân máy quá khó, có 2 lựa chọn:

1- sử dụng khối chà nhám và sửa đổi kích thước của từng vỏ trong bản in này (Không khuyến khích)

2- bạn cần hiệu chỉnh máy in 3d của mình … làm ơn đừng đổ lỗi cho người đưa tin

Bây giờ bạn có thể sử dụng công cụ tháo lắp để tháo Bộ lắp ráp điều chỉnh kỹ năng ra khỏi Mẫu thân máy.

Thử lắp công tắc Inspiration. Đảm bảo cần gạt công tắc vẫn di chuyển mượt mà lên xuống. Bạn có thể muốn lặp lại bài kiểm tra với nhiều hơn một màu. Có thể thú vị khi có nhiều hơn một màu cho Công tắc bật/tắt hoặc Bánh xe.

Tại thời điểm này, bạn nên biết dung sai bạn cần cho bản in của mình:

Dung sai nam châm (6.1mm hoặc 6.2mm) Thân bánh xe (0.05mm, 0.10mm, 0.15mm, 0.20mm, 0.25mm, 0.30mm) Công tắc bật/tắt (0.05mm, 0.10mm, 0.15mm, 0.20mm, 0.25mm, 0.30mm)

Để giảm thiểu lãng phí nhựa, đã đến lúc suy nghĩ về bố cục của bộ theo dõi nhân vật của bạn. Hãy nghĩ về lớp nhân vật, tiểu sử và chủng tộc của bạn. Duyệt qua các tùy chọn và suy nghĩ về tất cả các khả năng. Bạn có muốn theo dõi vàng, mũi tên, v.v. không? Hãy suy nghĩ về những gì bạn cần theo dõi trong cuộc phiêu lưu của mình.

Thân máy theo dõi thực tế được làm từ 6 hàng:

• 1 khe 12mm cho Bộ lắp ráp điều chỉnh kỹ năng
• 1 khe 50mm
• 1 khe 40mm

Các khe 50mm và 40mm có thể được sử dụng kết hợp các công tắc bật/tắt khác nhau, bộ bánh xe, nhãn và bộ đệm.

Nếu bạn có máy in đa màu, hãy suy nghĩ về bảng màu bạn muốn sử dụng cho bộ theo dõi D&D của mình. Sử dụng màu tương phản để dễ đọc hơn và bạn có thể sử dụng màu độc đáo cho các khả năng độc đáo.

Nếu bạn có máy in đơn sắc như tôi, bạn có thể thay đổi màu thủ công ở độ cao 17mm (Mã G-Code M600 trong PrusaSlicer). Điều này sẽ tô màu cho các nhãn.

Bạn luôn có thể sử dụng đơn sắc.

Nếu bạn có ý định in khay xúc xắc, hãy in Bài kiểm tra phần nhô ra của khay xúc xắc. Nếu bài kiểm tra có kết quả, thì khay xúc xắc sẽ in đúng mà không cần hỗ trợ. Khay xúc xắc có độ dài phần nhô ra là 27mm. Đừng quên in một nắp sâu hơn để khay xúc xắc vừa vặn bên dưới.

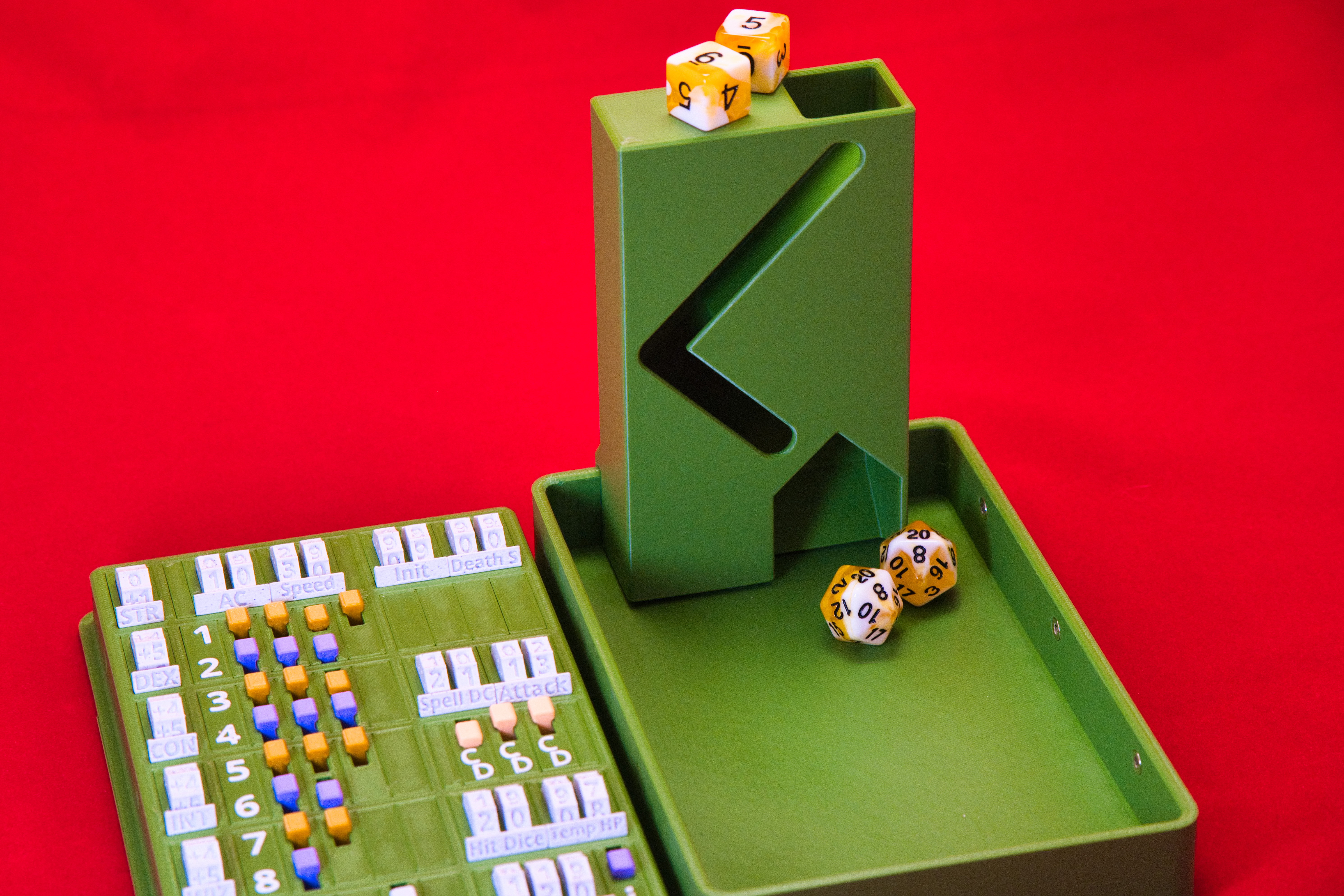

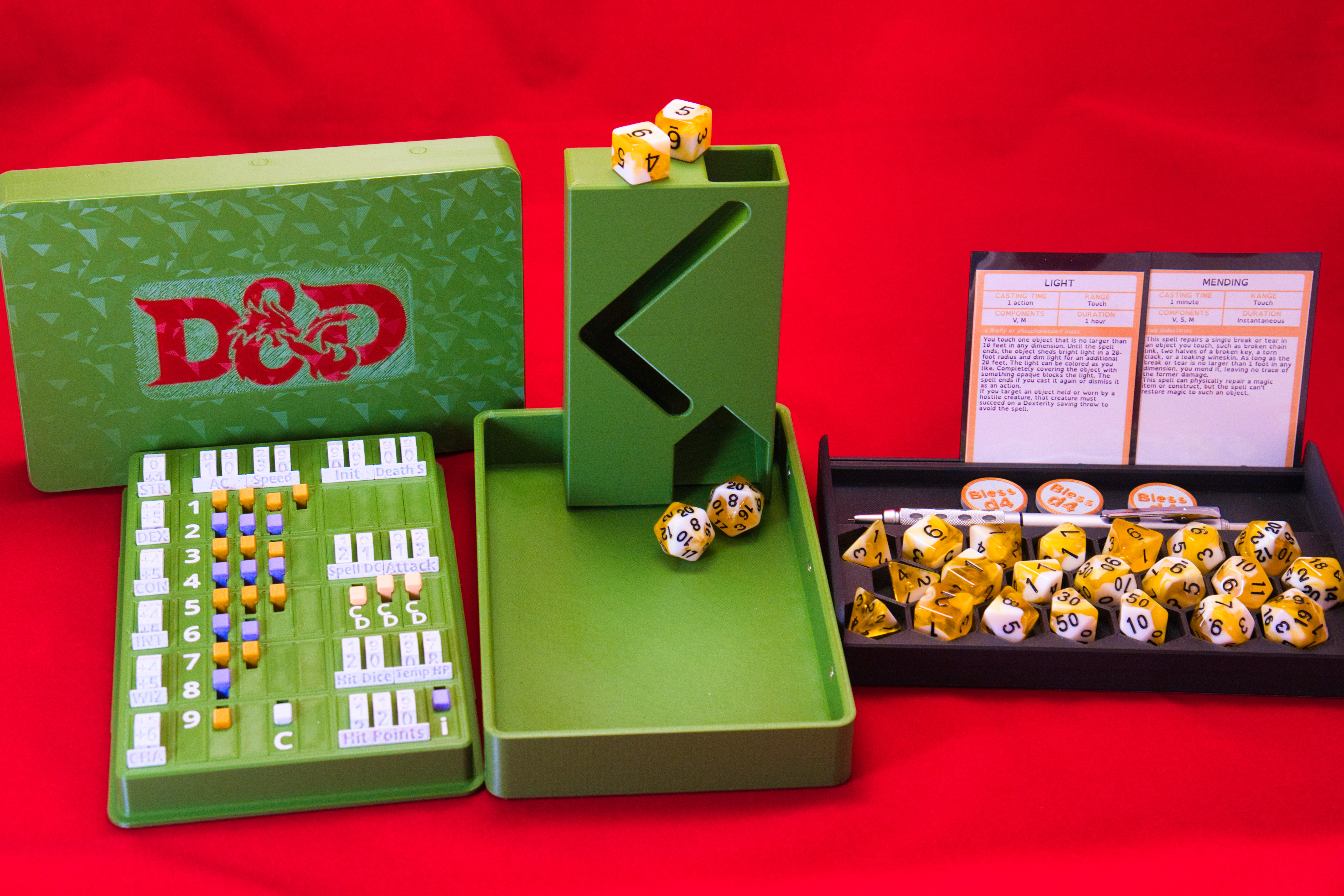

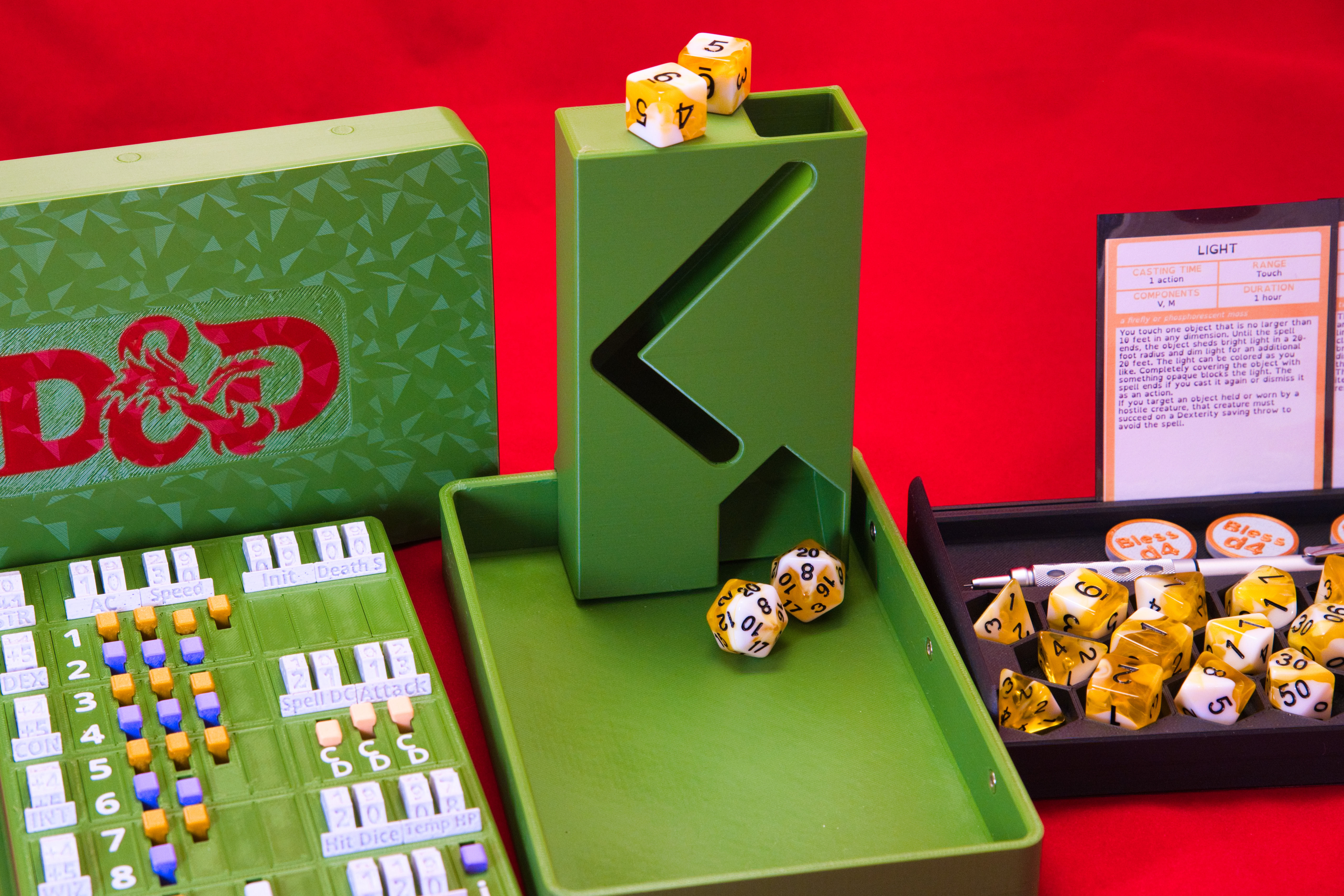

Tháp đổ xúc xắc được thiết kế để treo ở bên cạnh nắp. Bạn luôn có thể sử dụng nó mà không cần nắp như một vật phẩm độc lập.

Sau hơn 24 giờ in, đã đến lúc lắp ráp bộ theo dõi của bạn.

Bây giờ bạn đã đọc hướng dẫn, bạn có thể bắt đầu in. Chúc bạn in vui vẻ và chúc bạn tung được xúc xắc 20 trong công việc chế tác của mình!

Vui lòng để lại bình luận, hình ảnh sản phẩm và đề xuất, tôi sẽ tích cực duy trì mô hình này. Nếu bạn muốn có một module dành cho một lớp/chủng tộc cụ thể chưa có sẵn, hãy gửi tin nhắn trực tiếp cho tôi, tôi sẽ cố gắng tạo ra nó!
