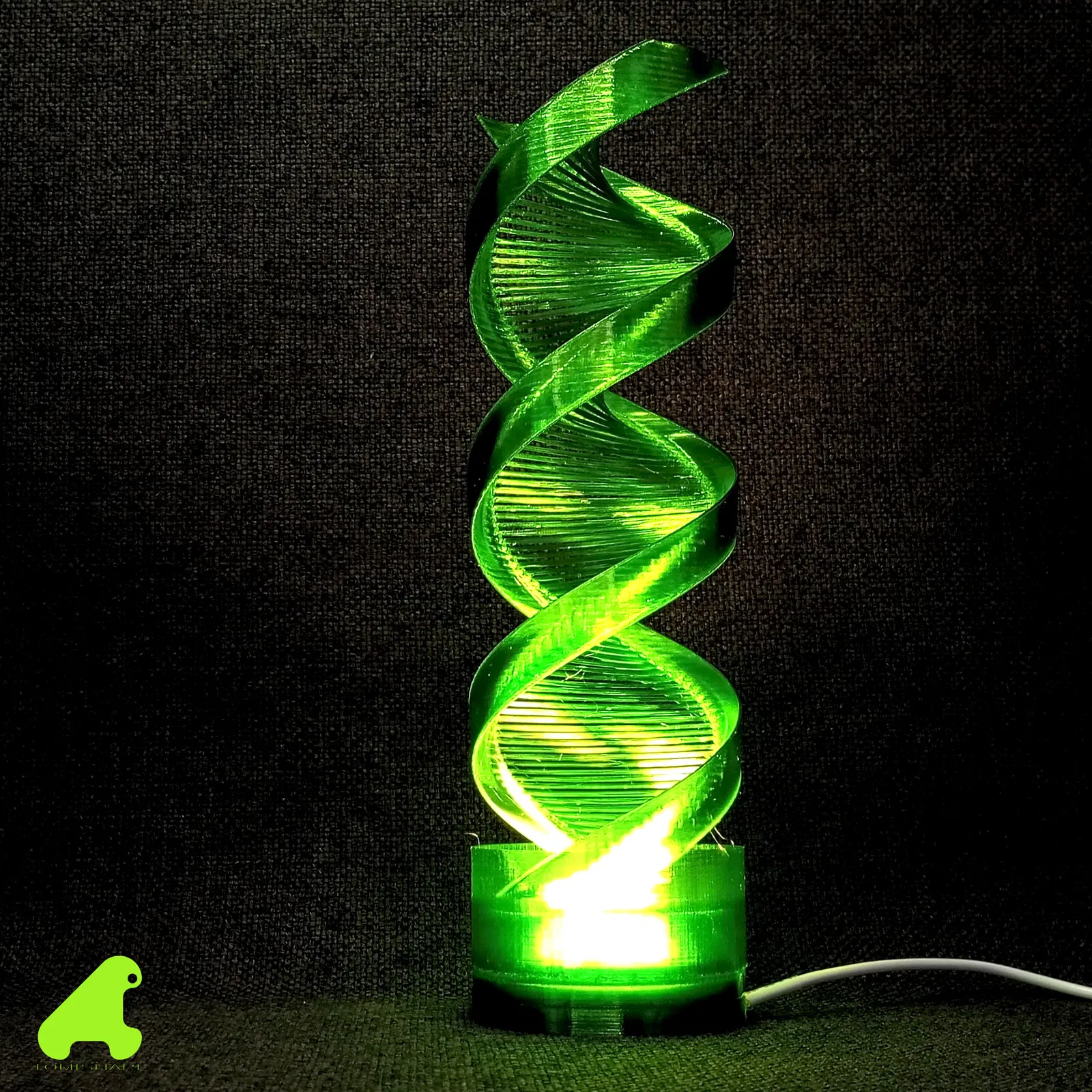

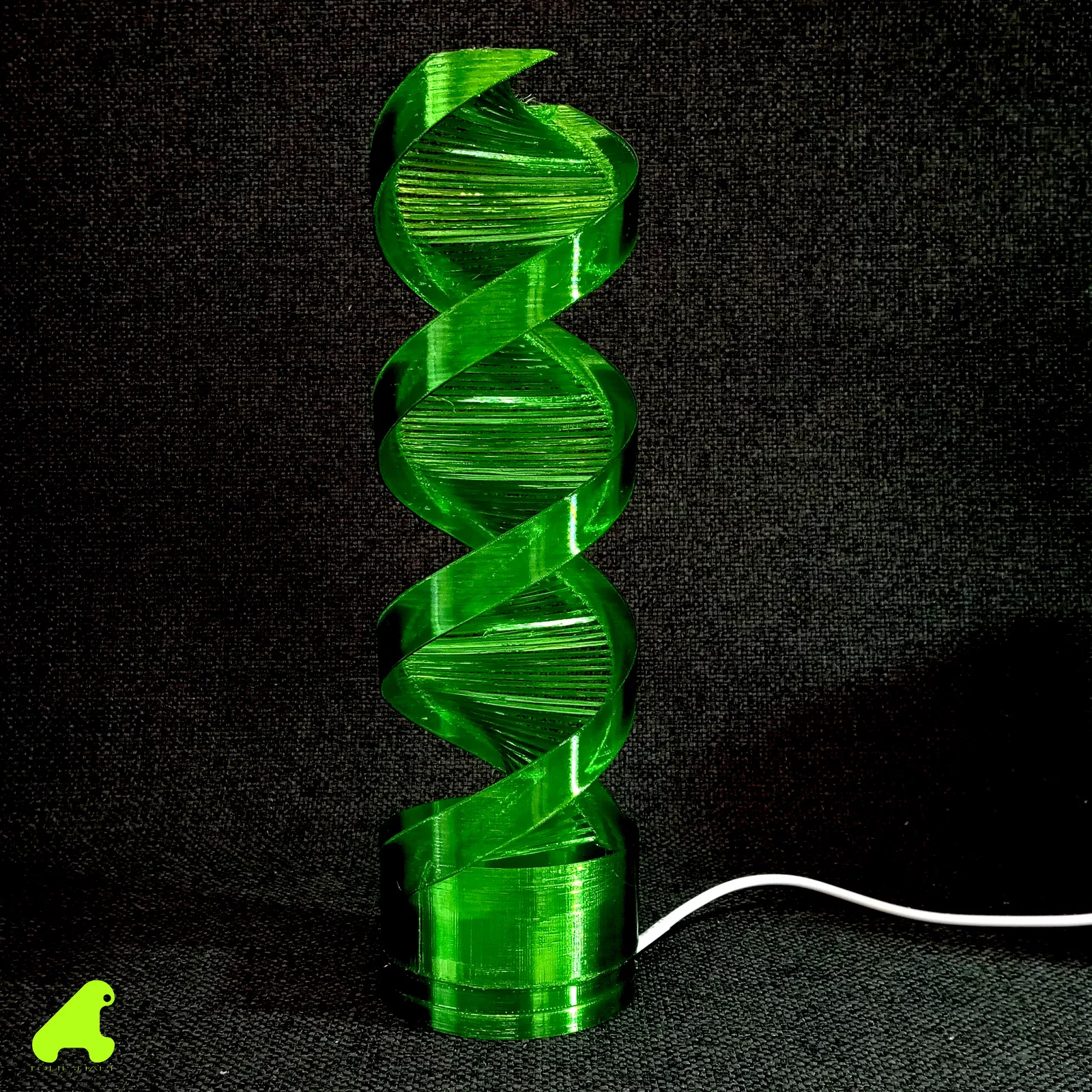

Spiral phát sáng – Trang trí nội thất kèm kit đèn LED

Mình thiết kế phần xoắn (spiral) này bằng PETG với ý tưởng có thể kết hợp cùng kit đèn LED (Bambulab 001 hoặc loại generic).

Về phần “cầu nối” của xoắn, mình tăng số lượng lên để cho hiệu ứng ánh sáng được tối ưu.

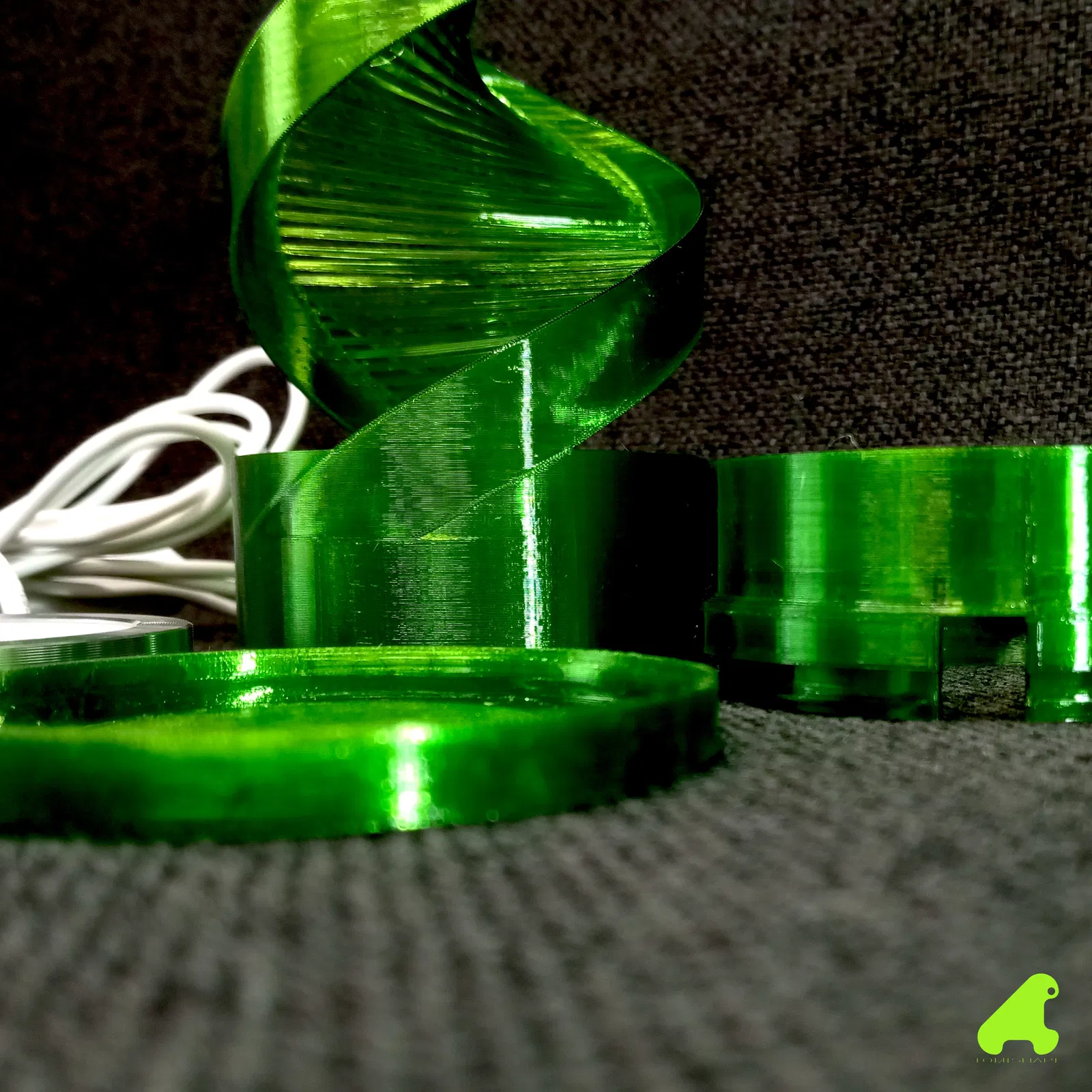

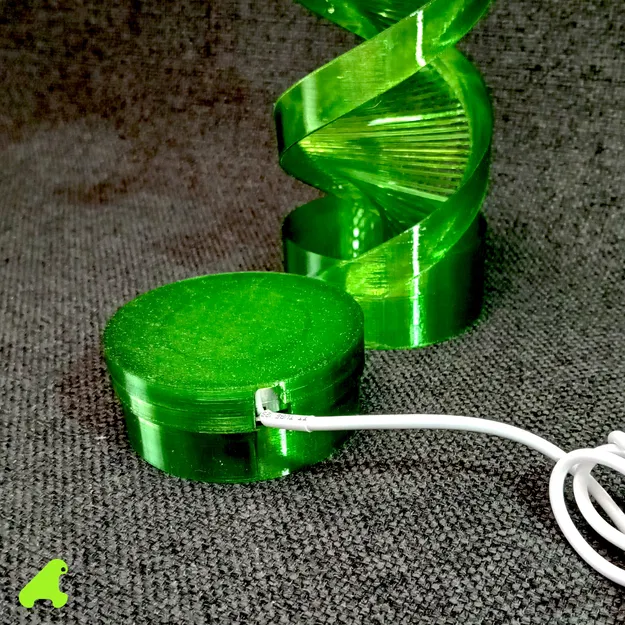

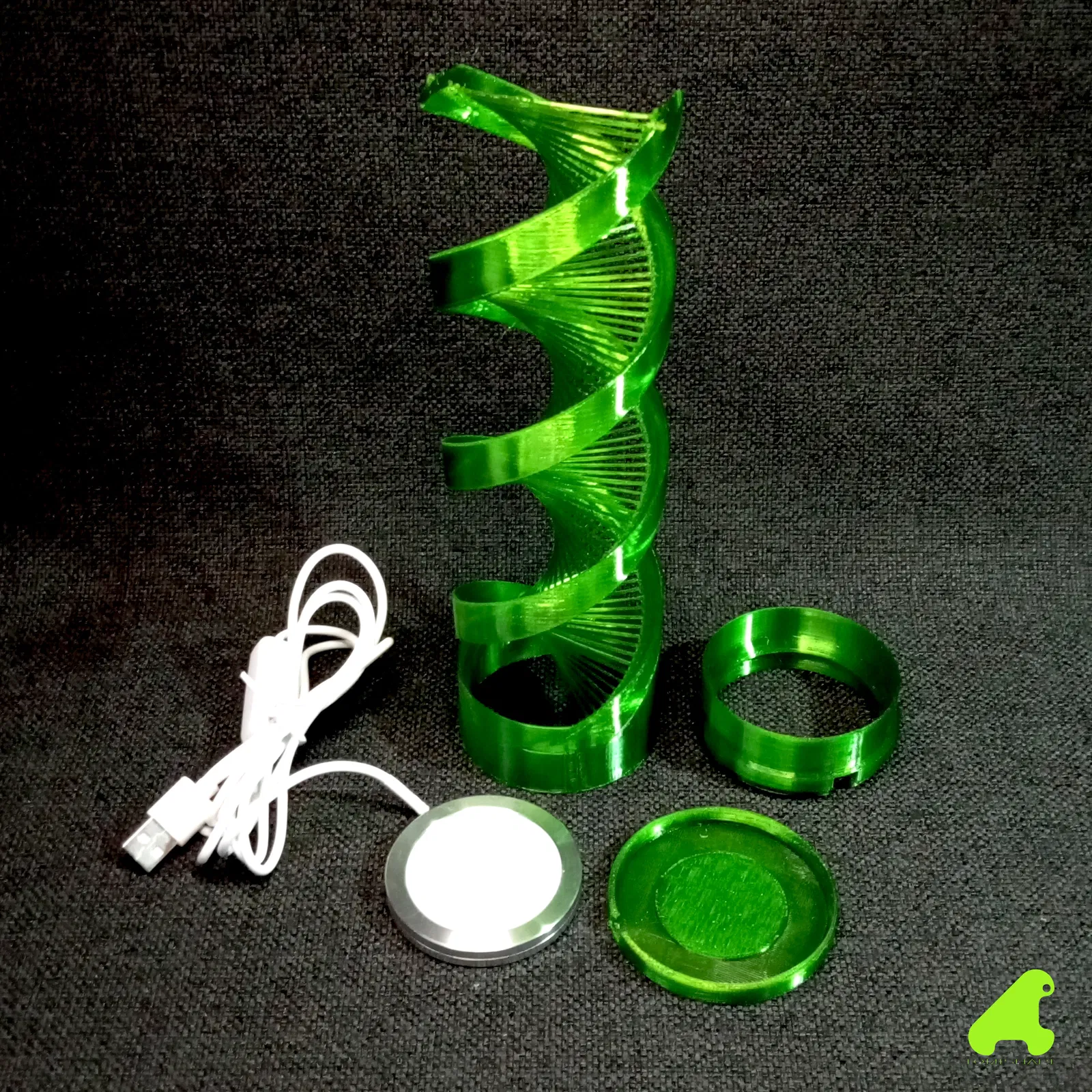

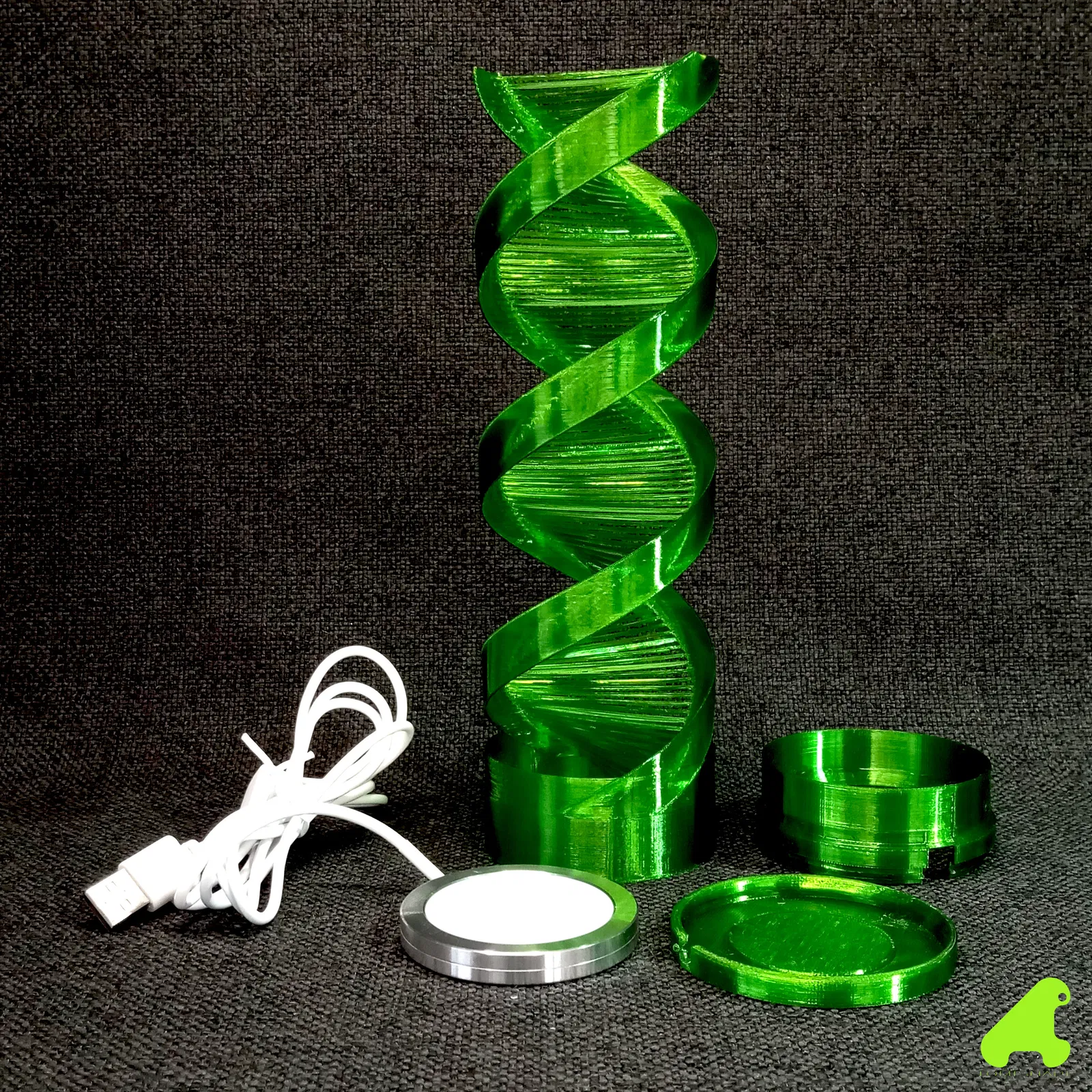

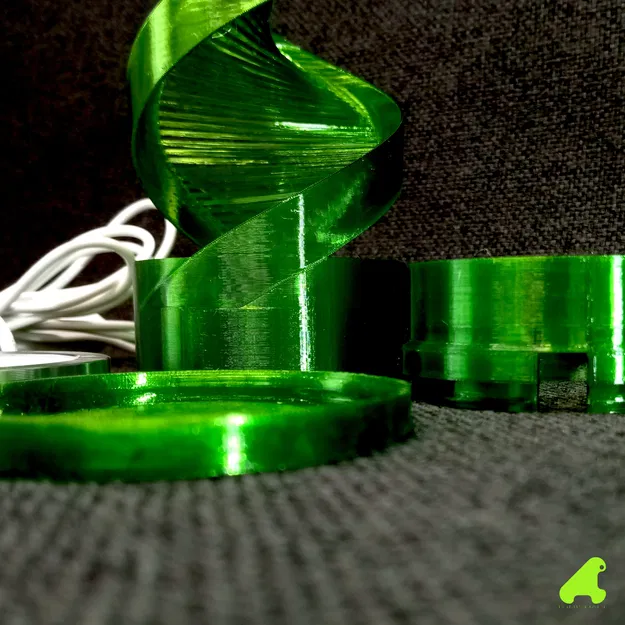

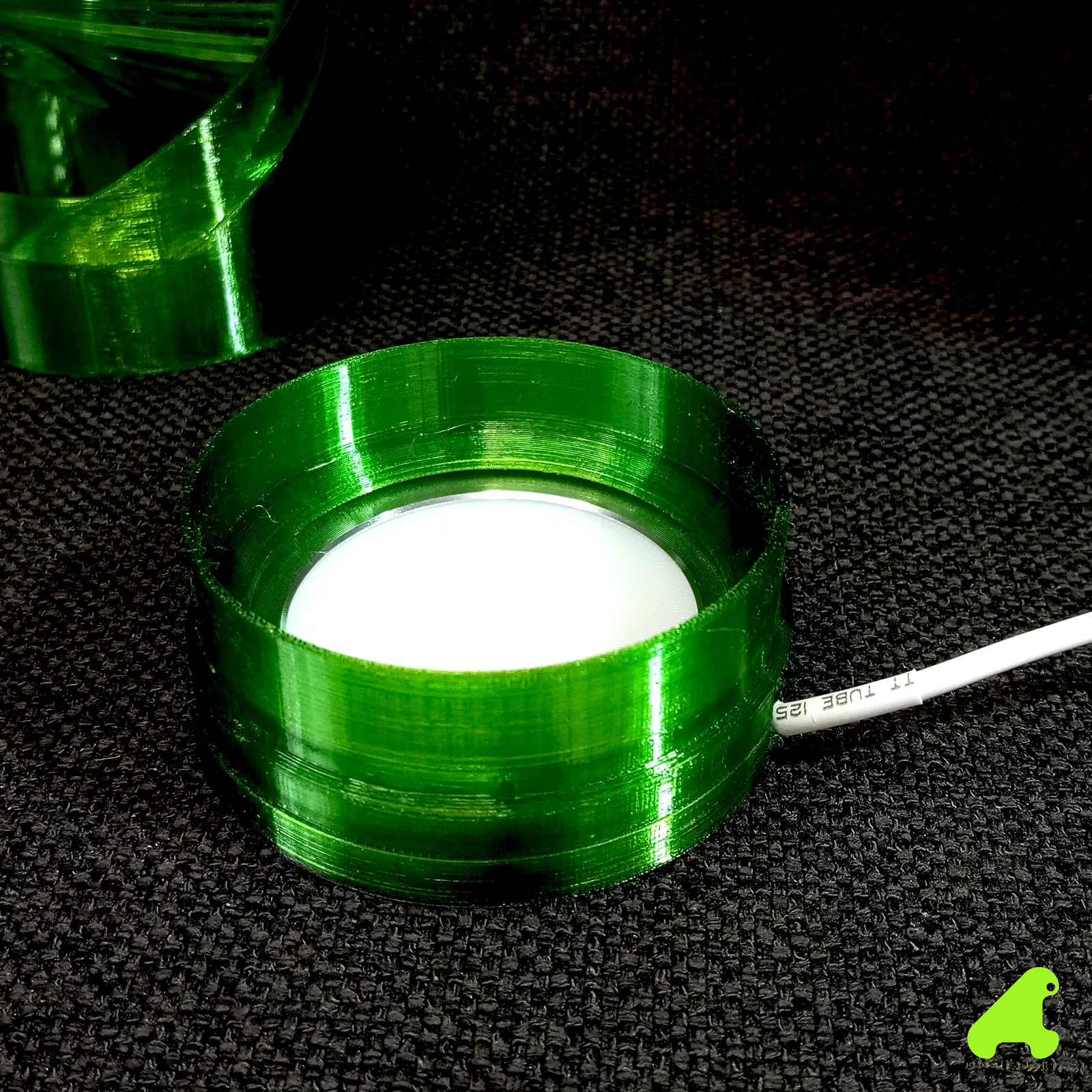

Trong thiết kế, phần xoắn sẽ lắp khít (press-fit) vào phần đế, gồm 2 chi tiết, tạo thành một hộp chứa cho kit đèn.

Mình in toàn bộ với tốc độ thấp (35 mm/s) để tránh làm hỏng phần xoắn ở đoạn trên cùng của bản in (lưu ý: mình đã thiết kế hình học riêng để đảm bảo độ ổn định cho chi tiết).

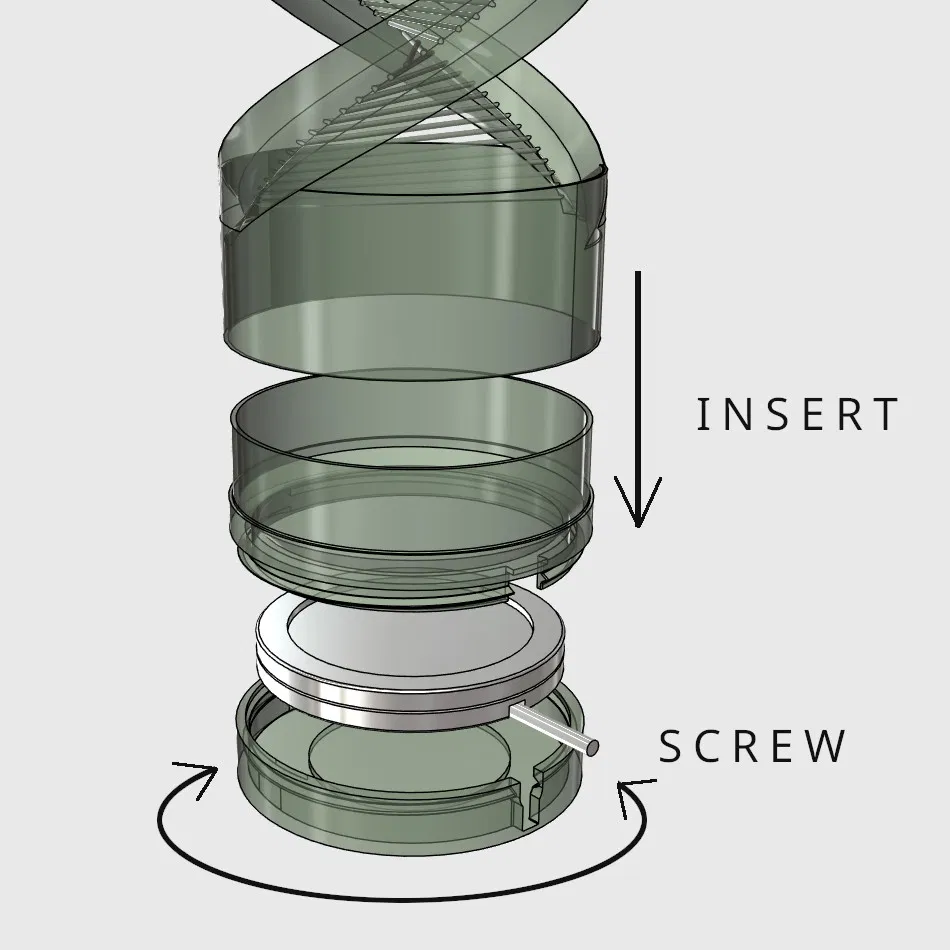

Hướng dẫn lắp ráp: xem bản xem trước 3D

Chúc anh em print vui vẻ!

Paramètres d’impression 3D

Mình in trên Bambulab A1 ở chế độ chất lượng. Anh em chỉnh tốc độ lại cho phù hợp với máy của mình.

SPIRALE:
Cài đặt:
- Layer height 0.22 mm
- Nozzle size 0.4 mm
- Line width 0.42 mm
- Seam aligned
- Walls: 1
- Top thickness = 2 layers / Bottom: 3 layers
- Print speed 35 mm/s
- Infill: 0% gyroid
- No supports
- Bed adhesion: brim ngoài 5 mm, rất nên dùng – diện tích đáy nhỏ
-------------
BASE:
Cài đặt:
- Layer height 0.18 mm (để ren của hộp đẹp – PETG thô hơn PLA)
- Nozzle size 0.4 mm
- Line width 0.4 mm
- Walls: 2
- Top thickness = 2 layers / Bottom: 3 layers
- Print speed 35 mm/s
- Infill: 10% triangle
- No supports
