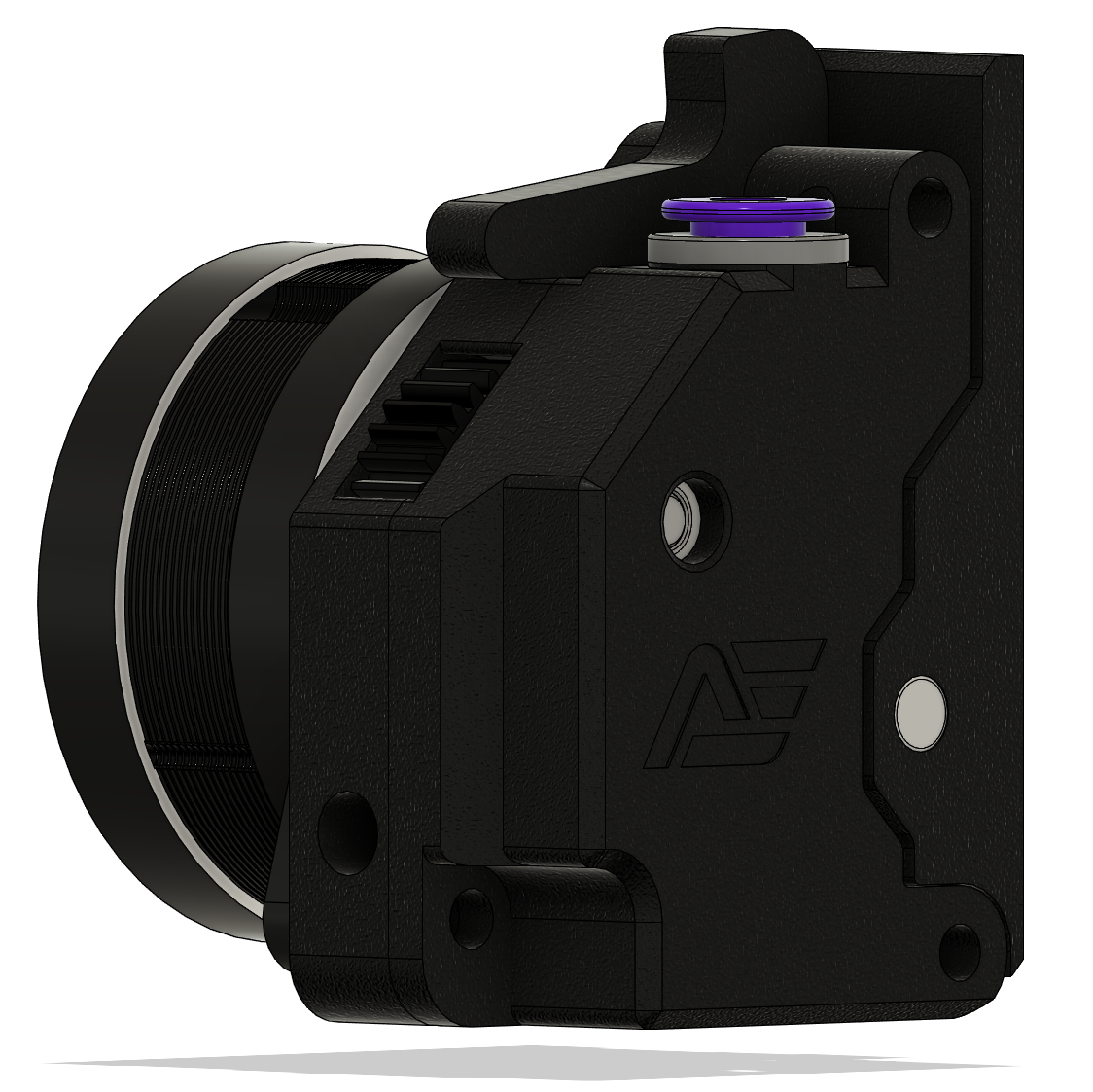

Artis3D KKm extruder remix – bản nâng cấp BOM gọn, hỗ trợ motor LDO 10-tooth

Đây là bản remix của Artis3D KKm extruder, với BOM được đơn giản hoá, chỉnh lại tolerances, và dùng heat insert size lớn hơn (OD 4.6mm–5mm).

Bản này cũng tương thích với motor LDO 36STH20-1004AHG (bản 10-tooth). Motor này cho output torque cao hơn nhờ gear 10 răng, dây tốt hơn ít bị gãy, và giúp việc nâng cấp lên Orbiter/Cyclops trong tương lai rẻ hơn.

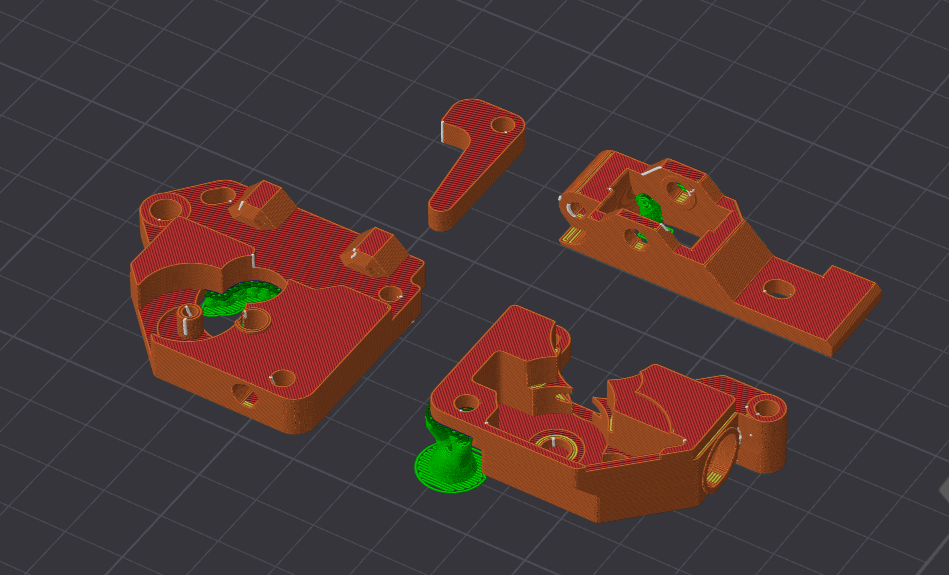

Nhớ tách từng part trong file STEP trước khi in! File có tổng cộng 4 part.

Bạn sẽ cần:

• Tất cả gears và bearings từ extruder zin
• 1x ECAS04 fitting
• 2x M3 washers (dày 1mm, chỉ dùng cho motor K1 zin)
• 4x MR84ZZ bearings
• 1 đoạn vít M2 dài 6mm (không có đầu)
• 2x pins 4x15mm
• 1x tension spring
• 1x vít M3x10 (hoặc dài hơn) SHCS
• 3x vít M3x18 SHCS
• 1x vít M3x20 FHCS
• 5x M3 heat inserts (đường kính ngoài 4.6mm–5mm, dài tối đa 5mm)

Linh kiện tuỳ chọn:

• LDO 36STH20-1004AHG (chỉ bản 10-tooth, bản 8-tooth sẽ không vừa!). Đây là lựa chọn tốt để thay motor zin nếu motor bị hư. Nếu motor zin vẫn chạy tốt thì thay sang LDO cũng không có nhiều ý nghĩa.
• DLC hardened gears của Trianglelab để in các loại composite filaments

Nếu bạn dùng motor LDO, hãy set rotation_distance = 5.75 và current = 0.7.
