Low Profile Solar Meshtastic Car Node – Vỏ gắn nam châm cho panel Soshine 6W

Thiết kế này giờ đã mở cho remixes, nhớ ghi attribution và link bản remix của bạn về lại trang này nha! Mình cũng sẵn sàng gắn link ngược lại các bản remix hoặc thêm lên trang này để gom hết về một chỗ cho dễ theo dõi.

Update 31 December 2024: Thêm tuỳ chọn vỏ (shell) không dùng antenna ngoài, dùng PCB antenna có sẵn trong bộ RAK starter kits để mọi thứ nằm gọn bên trong vỏ… đúng kiểu “low profile” tối đa. Ngoài ra, pin khuyến nghị cho RAK 19003 (mình thích loại này nhất cho enclosure này): https://a.co/d/0I62oMM và cho RAK 19007 lớn hơn: https://a.co/d/aJoMBQa. Nhớ chú ý polarity ở đầu connector pin, đôi khi phải đổi chéo lại.

Update 22 Sept 24: Đã đăng biến thể khay (tray) cho T114. Có 2 file: tray và strap. Cố định bằng vít M3x8 và cũng giúp canh GPS đúng hướng.

Update 21 Sept 24: Tăng kích thước lỗ bên trong cho N-type shell pigtails. Giờ sẽ vừa với phần đế đường kính lớn 22mm có trên một số phiên bản. Thêm như một tuỳ chọn cho ai cần, được liệt kê là V2.2 trong danh sách files.

Update 5 Sept 24: Đổi file gioăng TPU, phiên bản mới chồng mép để tăng độ cứng, giúp gioăng nằm đúng vị trí khi lắp ráp. Mình có nhỏ vài giọt keo 502 (superglue) để giữ, nhưng với bản này chắc không cần.

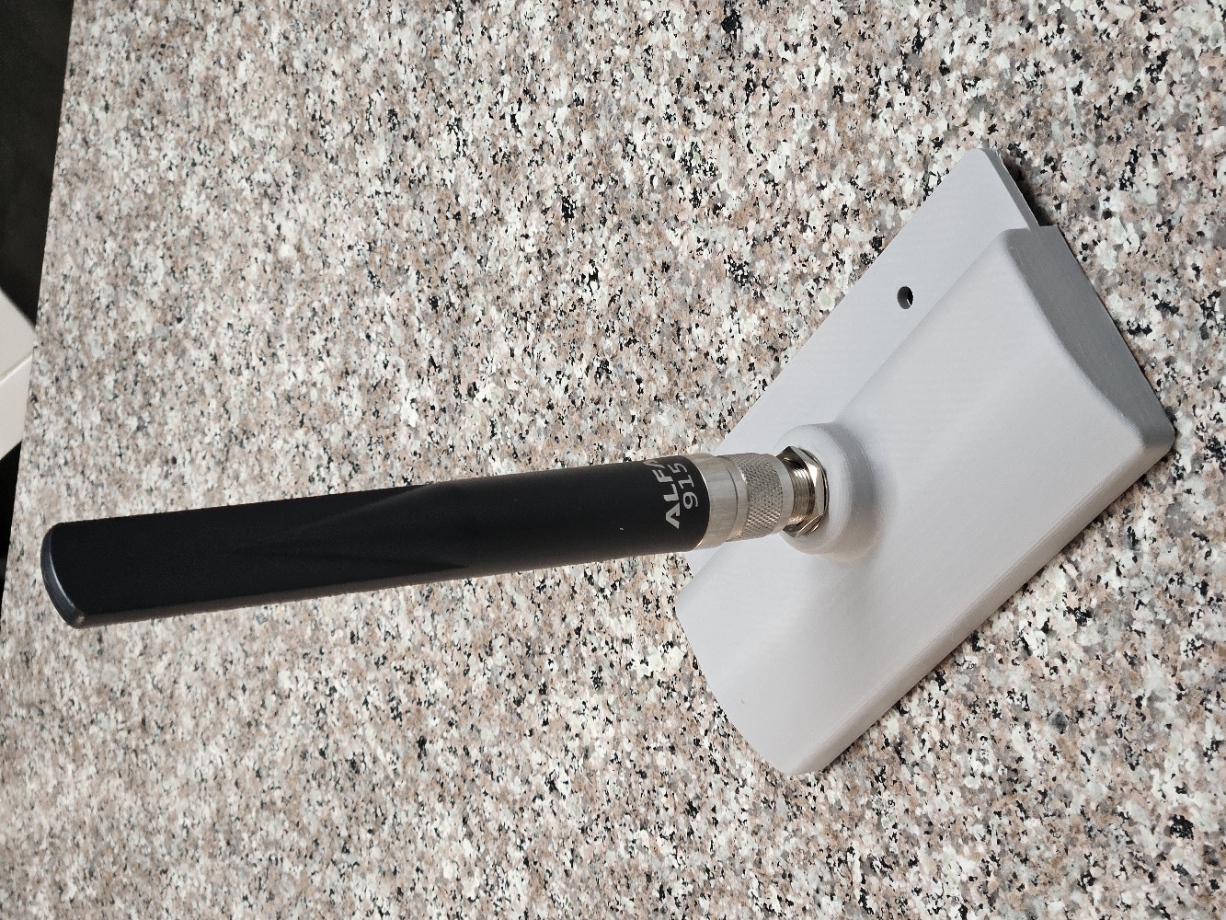

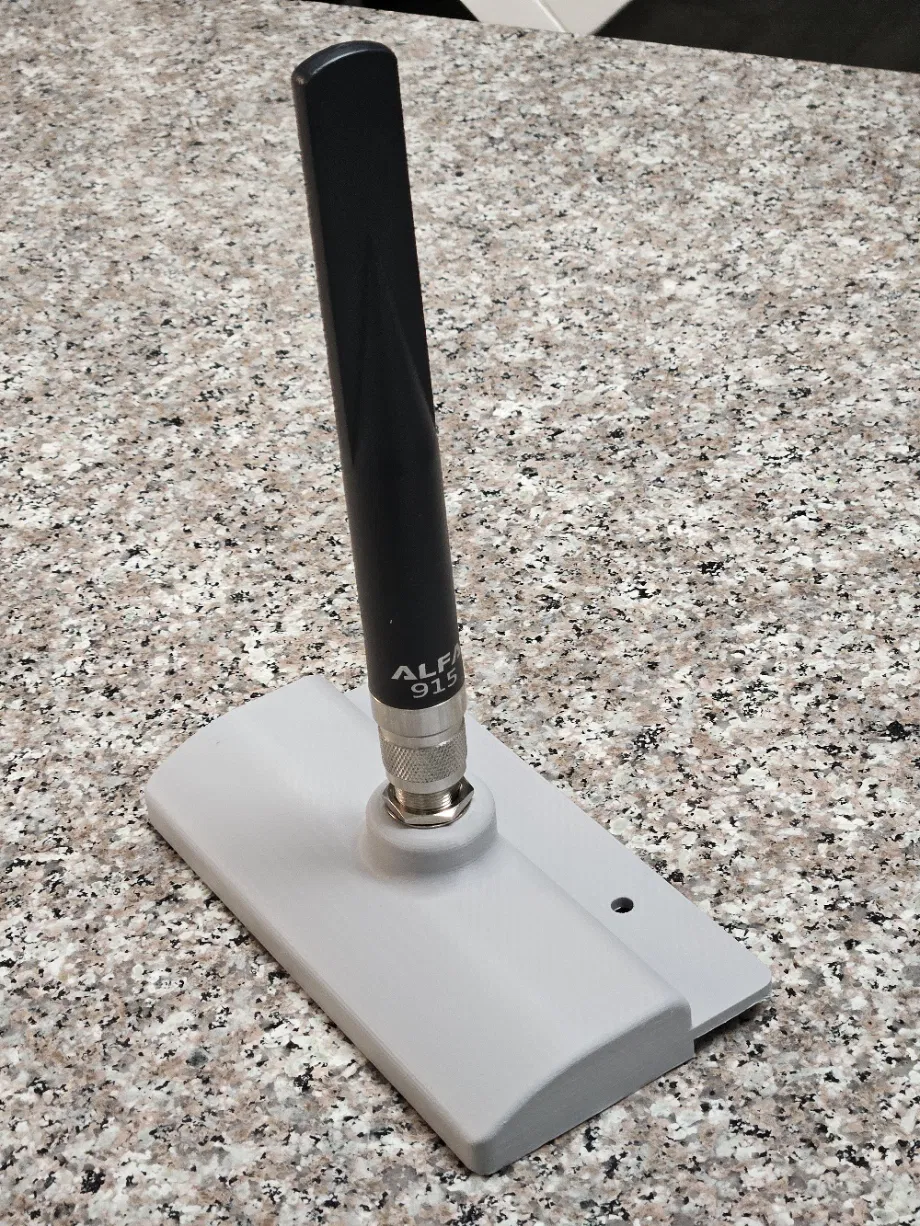

UPDATE 3 Sept 24: Thêm biến thể shell N-Type. Pigtail khuyến nghị: https://a.co/d/cnaridz và antenna khuyến nghị: https://store.rokland.com/products/alfa-aoa-915-5acm-5-dbi-omni-outdoor-915mhz-802-11ah-mini-antenna-for-lora-halow-application

Mẫu này được phát hành theo license non-commercial. Bạn có thể in cho cá nhân dùng, nhưng không được in để bán. Mình sẽ không cho phép remixes của thiết kế này, nhưng có thể tích hợp các cải tiến hoặc trường hợp sử dụng đặc biệt nếu bạn yêu cầu. Giờ tới phần hay nè:

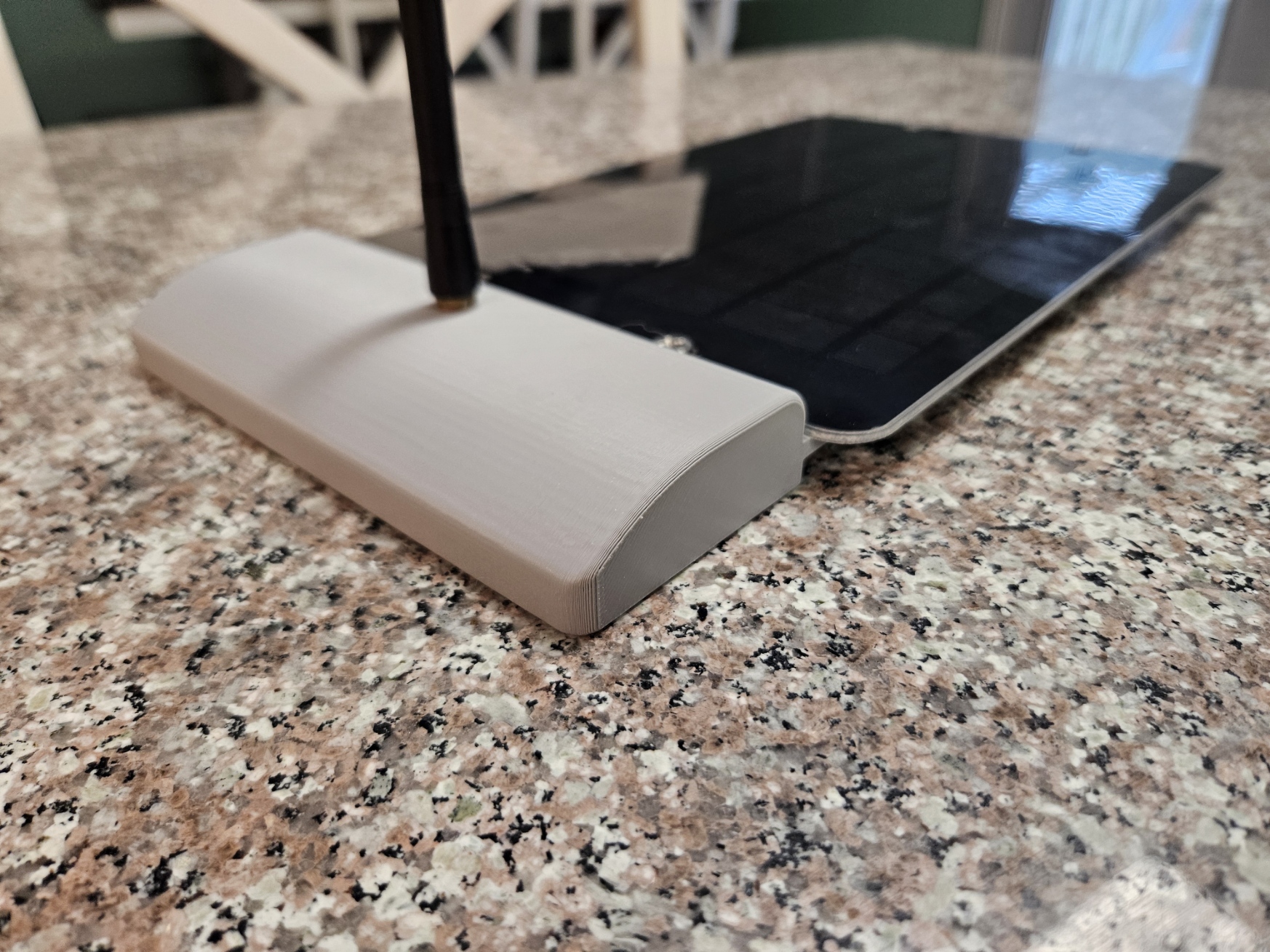

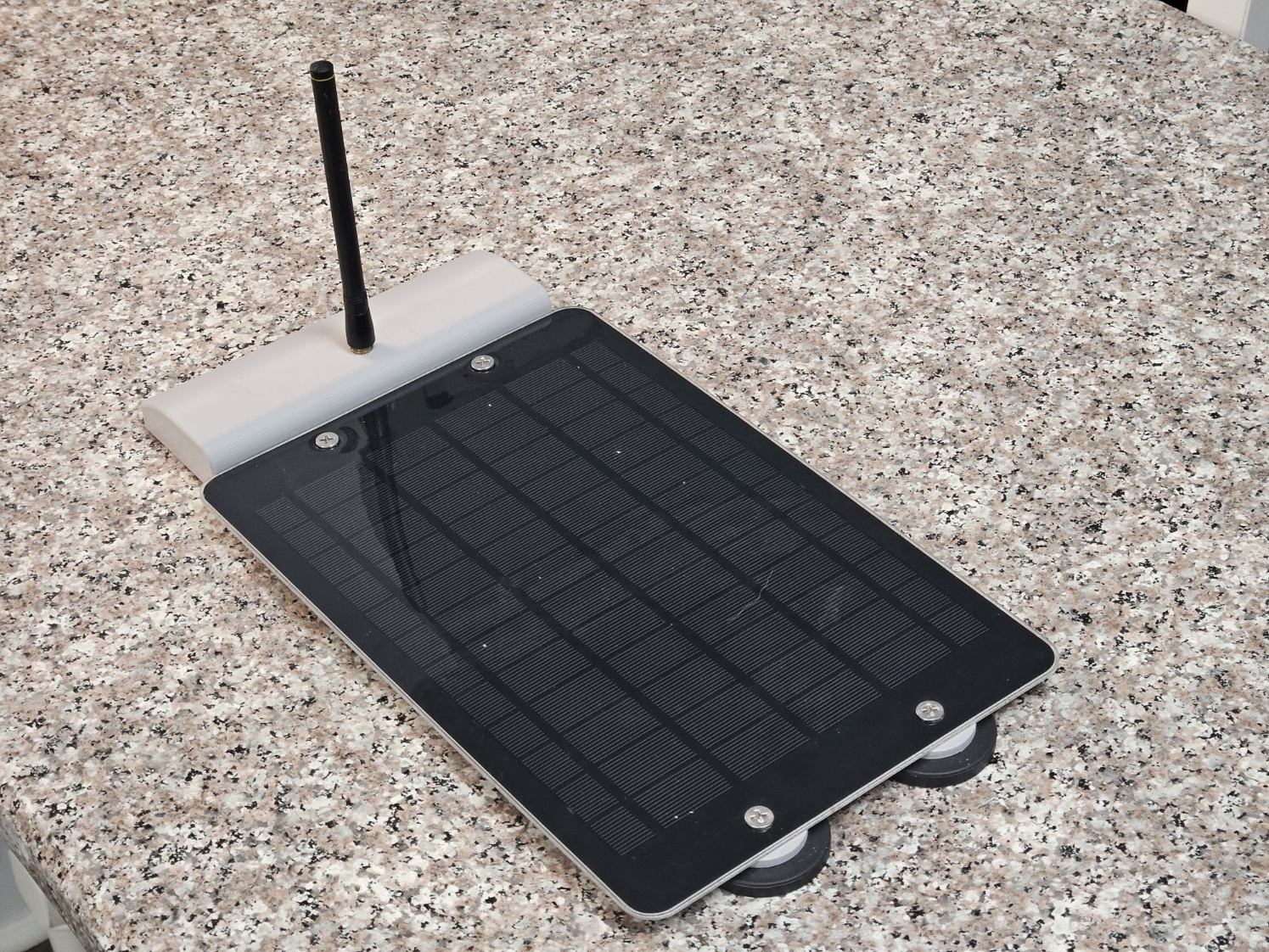

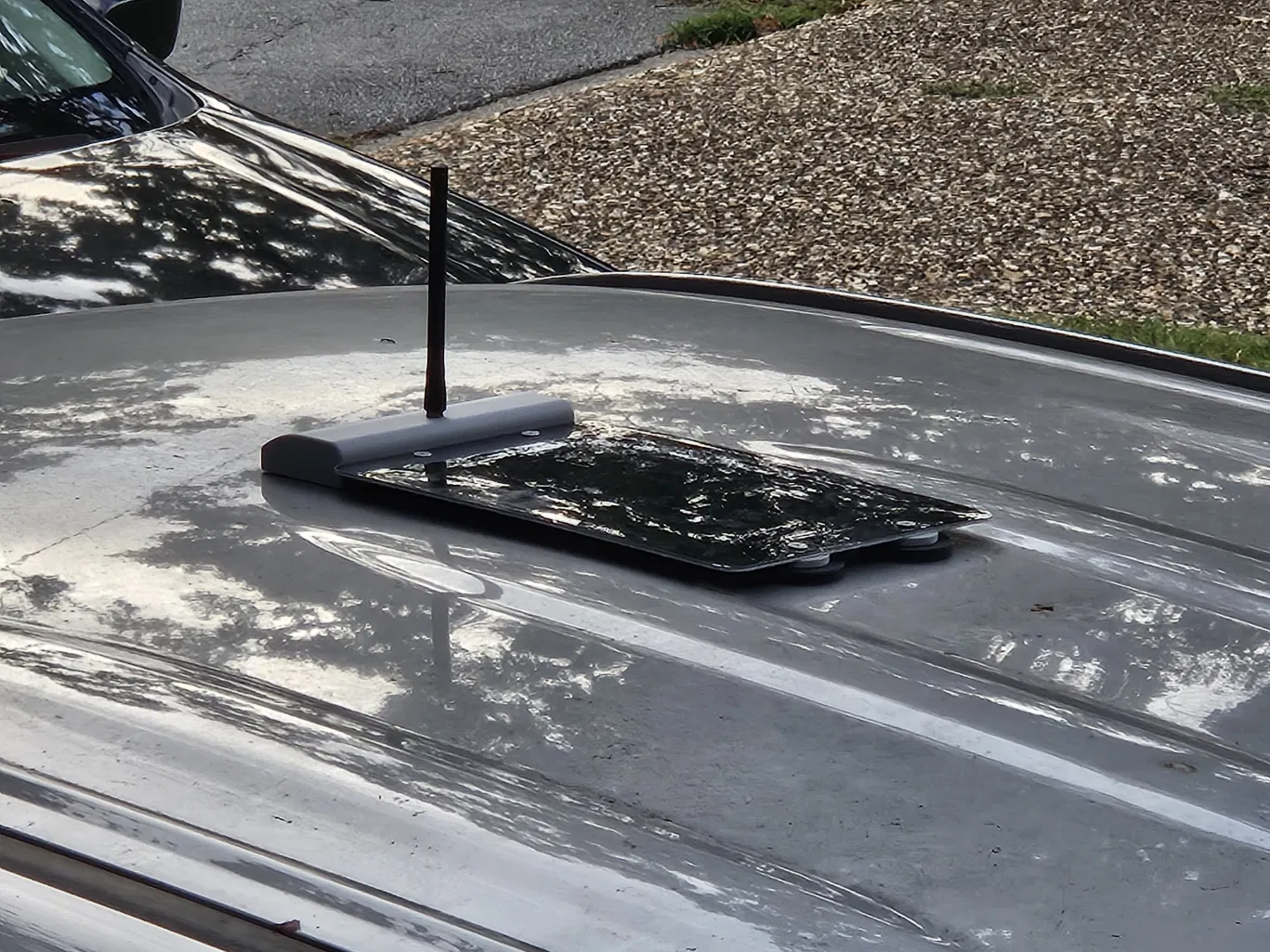

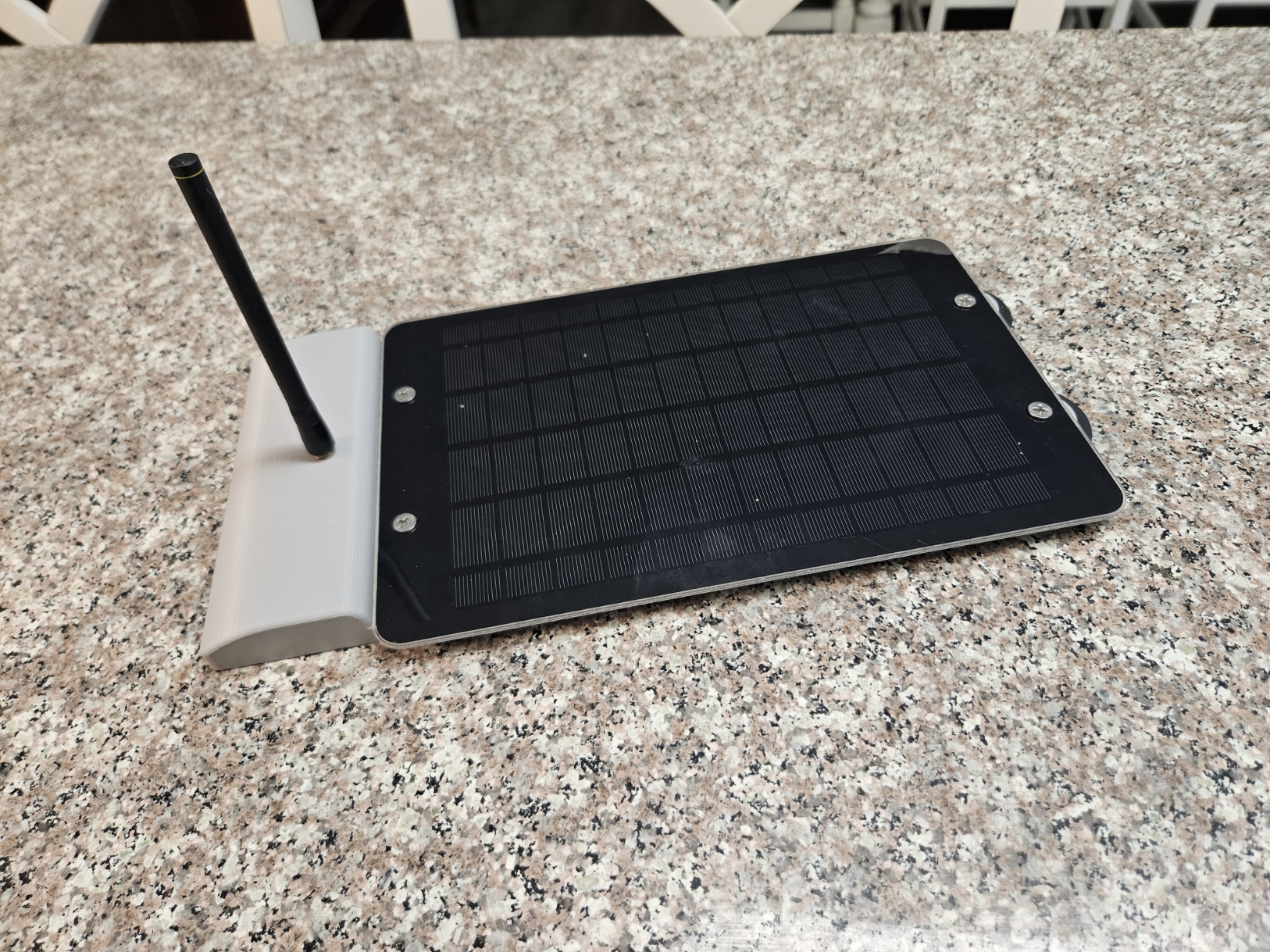

Mình muốn làm một node chạy năng lượng mặt trời gắn nóc xe cho Meshtastic, mà không bị cản gió và cồng kềnh. Đây là kết quả sau vài vòng thử nghiệm và tinh chỉnh. Thiết kế theo dạng: vỏ (shell), gioăng (gasket), khay (tray) có thể thay cho phần electronics, và spacer để kê mặt sau của tấm pin đúng chiều cao. Pin thì tuỳ bạn chọn, miễn sao nhét vừa bên trong. Chạy được với RAK 19003, 19007, và sắp tới sẽ thêm bản cho Heltec T114. Đây là một bản in hơi “khó”, cần supports tốt, nên bạn tự cân nhắc hướng đặt, vật liệu, kiểu support, v.v. Nam châm khuyến nghị là loại bọc cao su và rất mạnh để đảm bảo bám chắc. Mình đã chạy thử ngoài đường ở tốc độ cao, gặp mưa, và hiện tại rất hài lòng với kết quả.

Cảnh báo về sơn xe: Nếu bạn còn quý lớp sơn xe, mình khuyên thật là nên dán một lớp paint protection film lên vị trí gắn node trước. Mình không chịu trách nhiệm cho bất kỳ hư hại nào gây ra cho xe của bạn hay của người khác.

Khả năng chịu thời tiết: Thiết kế này để dùng ngoài trời và chịu mưa nắng, tuy nhiên mình không đảm bảo nó sẽ chặn được toàn bộ nước hay chịu được khí hậu chỗ bạn ở. ĐỪNG IN BẰNG PLA, vì PLA sẽ cong/vênh dưới nhiệt và nắng. Mình không chịu trách nhiệm nếu electronics bị hư; nói cho cùng đây là file enclosure cho dự án DIY của bạn. Bạn tự cân nhắc cho phù hợp.

Phụ kiện cần có:

In 1x shell, 1x tray cho radio của bạn, 1x gioăng TPU, và 2x spacers. Khuyến nghị ASA, nhưng PETG có thể dùng được. Mình có một cái in bằng PETG và sẽ test lâu dài để xem độ bền.

Thiết kế dựa trên bộ nam châm và vít này: https://a.co/d/5zJAw4R

Tấm pin sử dụng ở đây: https://a.co/d/1cngMUD

Cần SMA pigtail và antenna tuỳ bạn chọn. Khuyến nghị trám kín bằng silicone hoặc cách bạn quen dùng để giảm ăn mòn và giảm khả năng nước lọt vào enclosure tại vị trí SMA.

Phần hardware để bắt tray vào shell dùng vít inox M3x8, M3x6 cũng được. Mình cố thiết kế để đầu vít nằm âm, nhưng nhớ kiểm tra kỹ sau khi lắp là không có miếng kim loại nào lòi ra có thể làm trầy hoặc gây hư hại sơn xe. Vít sẽ tự ren vào phần nhựa in. Không khuyến nghị heat set inserts vì có khả năng bị ăn mòn. Board RAK được bắt bằng bộ ốc M2.5 đi kèm.

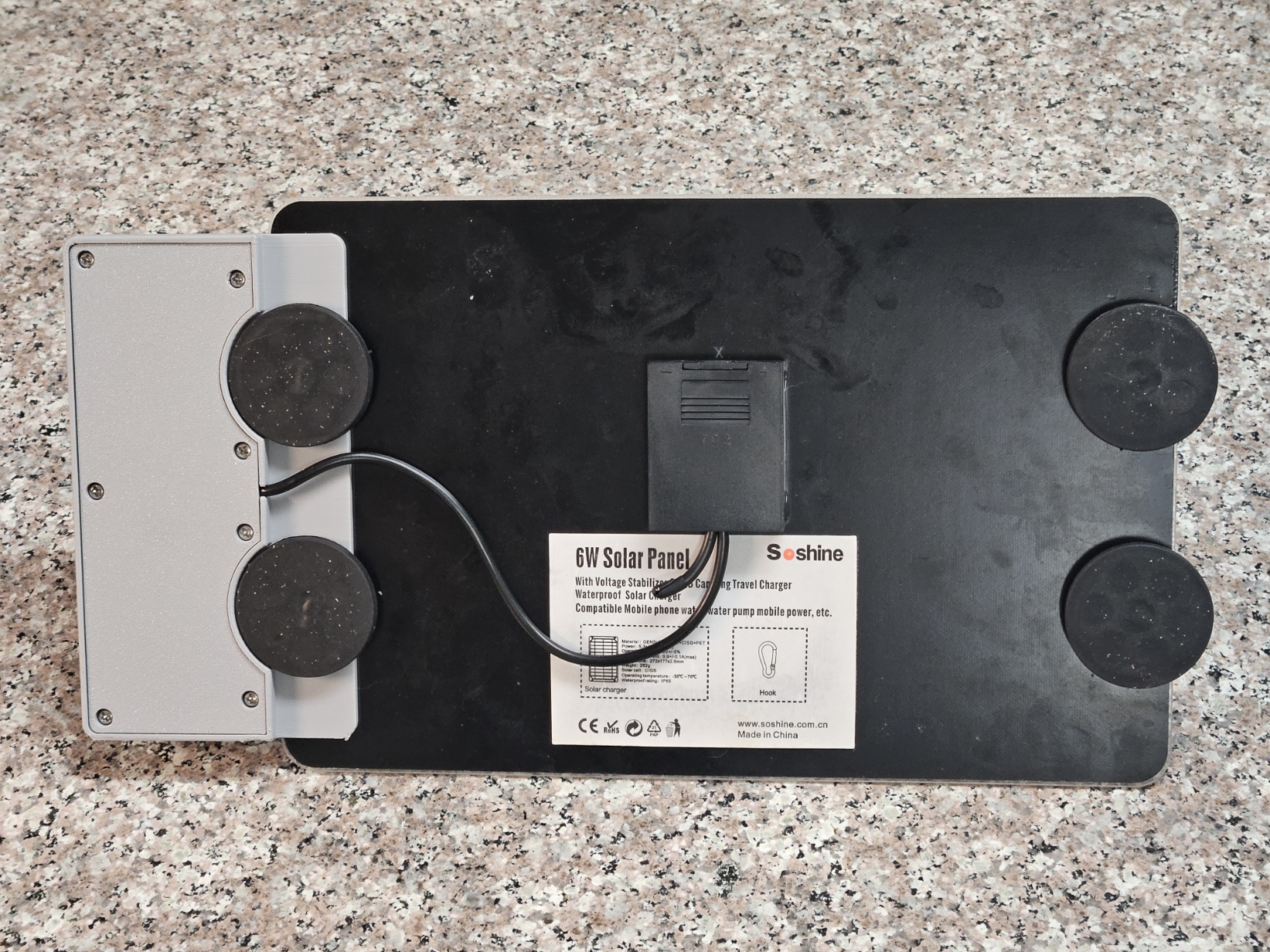

Khi gắn nam châm, khuyến nghị dùng keo khoá ren (blue thread locker) trên vít và đừng siết quá tay. Mình có thể thiết kế thêm long đen/insert in 3D nếu cần, nhưng với mình thì lắp “chay” không cần washer vẫn ổn. 2x spacer dùng cho mặt sau tấm pin để tạo khoảng hở đúng, tránh cạ vào cái hộp bên dưới tấm pin. Bên dưới tấm pin còn có một barrel connector, bạn có thể cắt bỏ và trám kín lại để tránh chập và ăn mòn. Mình dùng một đoạn ống co nhiệt (heat shrink) ngắn và chừa dư một chút ở đầu dây. Sau khi khò, bóp chụm đầu hở lại để kín nước tốt.

Về đi dây: luồn dây nguồn từ solar vào tray, cắt vừa chiều dài rồi hàn vào RAK solar connector. Thêm pin và cố định bằng băng keo 2 mặt. Gắn GPS nếu muốn.

Nếu bạn có đề xuất cải tiến hoặc gặp vấn đề, mình sẽ cố gắng xử lý.

Tìm hiểu thêm về dự án Meshtastic tại https://meshtastic.org

Mẫu này cũng sẽ được đăng trong Meshtastic discord tại https://discord.com/channels/867578229534359593/1280301735193350234 nếu bạn có câu hỏi hoặc muốn chia sẻ ý tưởng cải tiến.
