Vỏ PCB Gaggiuino Headless (E177) – Gắn nam châm hoặc kẹp khe gió

Trạng thái: Đã phát hành

Mô tả:

Thiết kế này là vỏ cho PCB Gaggiuino Headless E177 và có các tùy chọn gắn bên ngoài máy espresso.

Đèn, nút bấm và cổng USB-C vẫn truy cập được khi đã lắp vỏ.

Có 2 phiên bản:

• Magnets – dán keo nam châm ở mặt sau để gắn (độ dày tối thiểu khuyến nghị: 1 mm)

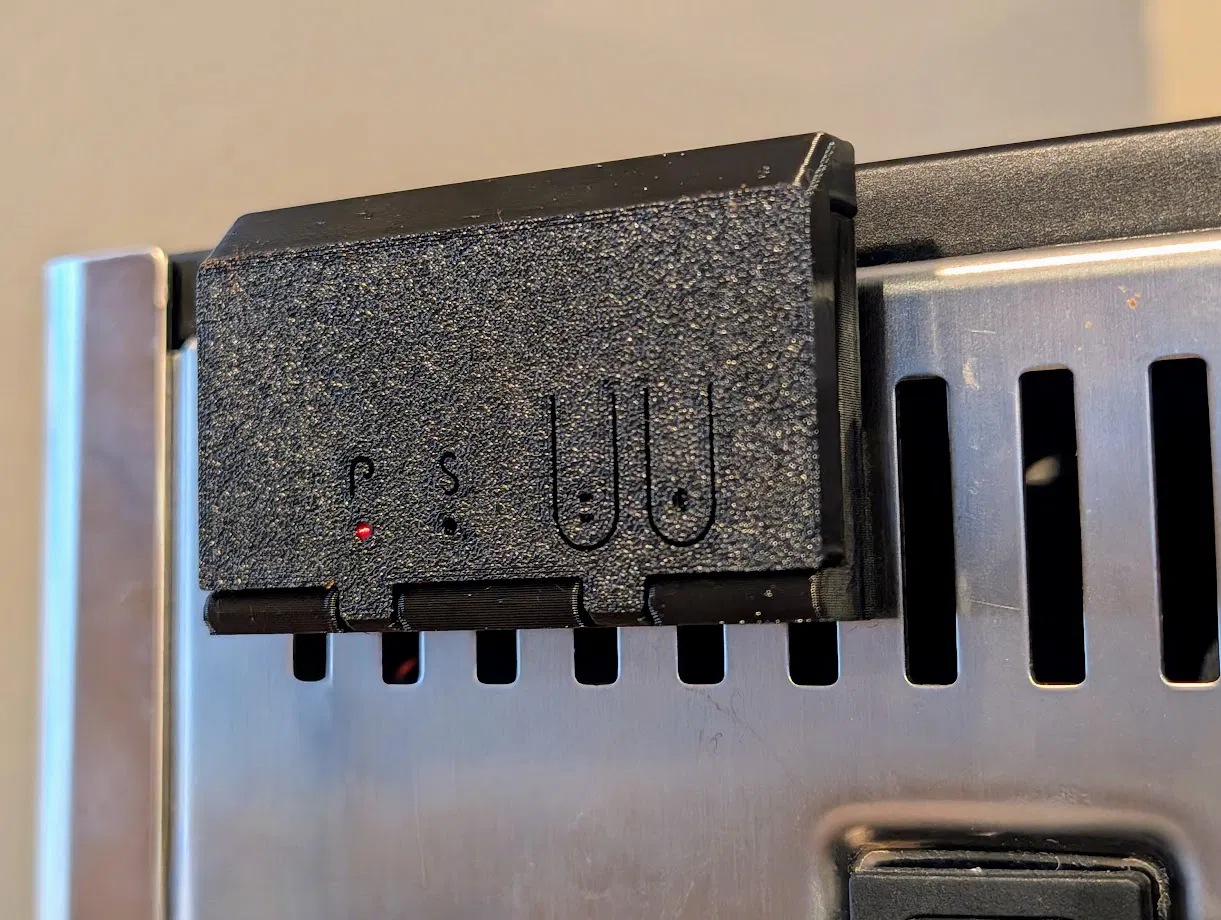

• VentClips – kẹp vào các khe thoát gió phía sau của Gaggia Classic/Pro/Evo/E24. Lưu ý: thiết kế cố tình chừa khoảng cách khỏi các khe thoát gió để không ảnh hưởng chức năng, giúp ESP32 tránh xa luồng khí nóng và đặt anten Wi‑Fi cách xa phần vỏ kim loại.

Thiết lập in (Print Settings):

PETG (cần độ dẻo cho clip, ngàm, nút bấm), tường 0.4 mm, chiều cao lớp 0.2 mm, bật thin walls (0.4 mm).

In theo đúng hướng như trong model, không cần support.

Ghi chú:

Cắm đầu nối JST-PH (power + signal) trước khi đưa PCB vào vỏ.

Đảm bảo PCB được đẩy vào hết cỡ trước khi đóng vỏ. Vỏ được thiết kế để không thể đóng lại nếu PCB chưa vào đúng vị trí.

Vỏ dựa vào trọng lực để giữ PCB khi nắp đang mở – đừng đặt ngược (úp)!

Changelog:

• 2025-01-29 – đổi biên dạng các chi tiết định vị ở phần đế để giảm nguy cơ kẹt, tách các spacer rails để dễ đưa PCB vào hơn
• 2025-01-21 – cập nhật cho PCB E177v1.1. Các file E177v1 đã được lưu trữ (archived)
