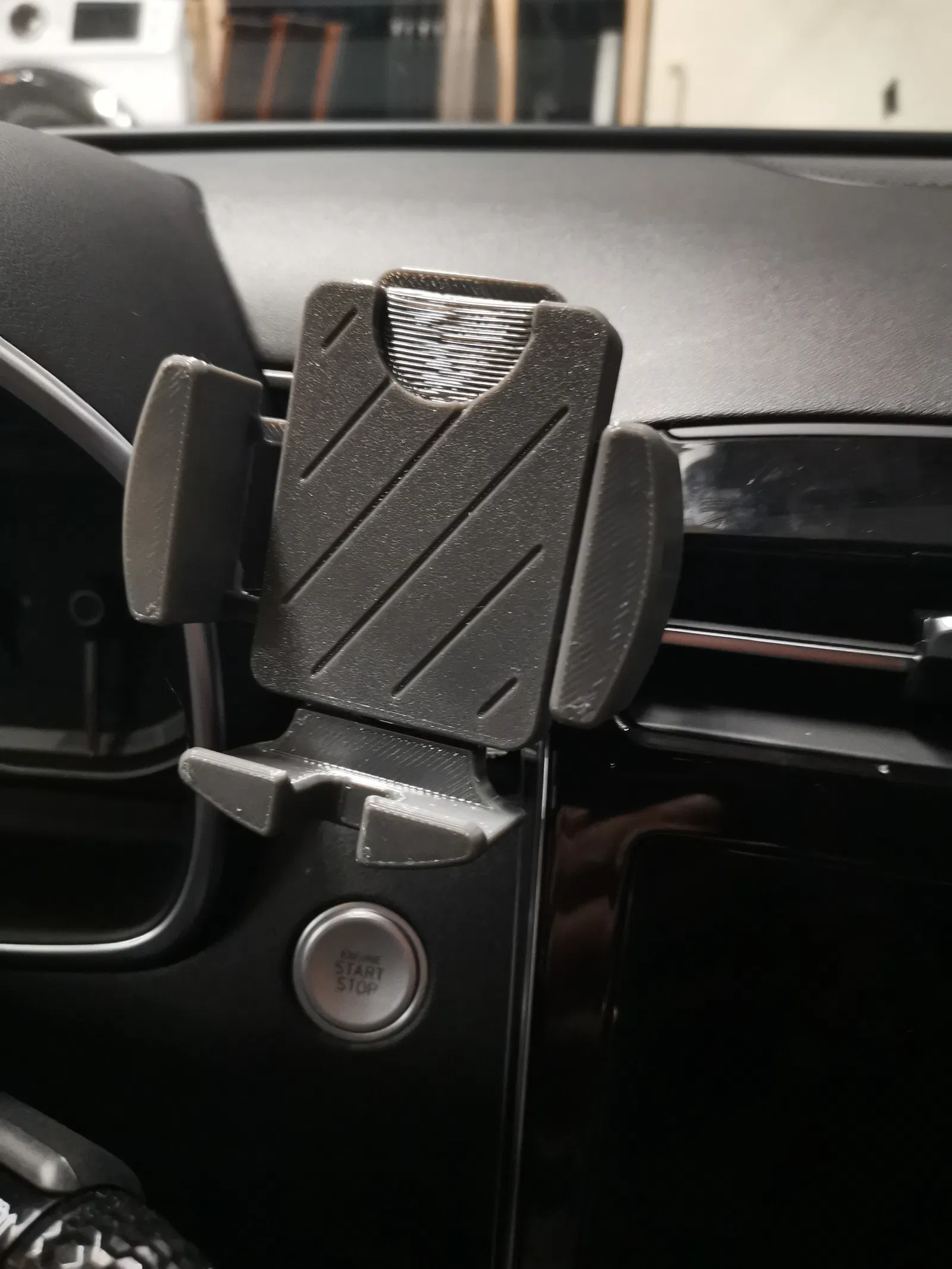

Giá đỡ điện thoại gắn bề mặt trên xe (ball joint) – bản mỏng

Đây là bản remix từ mẫu Car Phone Holder rất hay của Duane.

Mình có chỉnh vài điểm:

• Thân được làm mỏng hơn khoảng 30%, còn dày 10.5mm
• Thêm tay kẹp sâu hơn để giữ điện thoại có ốp dày – kẹp được máy dày tới 16mm
• Thêm ball joint ở mặt lưng để chỉnh góc
• Kèm theo một ngàm ball joint gắn bề mặt (surface mount)

\===== In ra =====

Những thứ để trong xe thì đừng dùng PLA. Tối thiểu nên dùng PETG; nếu in được ABS hoặc ASA thì sẽ chịu nhiệt mùa hè trong xe tốt nhất.

Đa số nozzle đều in được, không cần support.

Tolerance giống mẫu của Duane, nên nhớ bật elephant feet compensation hoặc vệ sinh phần elephant feet ở các tay kẹp để trượt/đóng mở mượt.

Do thân mỏng – phần lớn miếng spacer chỉ dày 0.3mm. Với spacer nên dùng layer height 0.15 hoặc 0.3mm.

\===== File thay thế =====

Có 3 tay kẹp sâu hơn dành cho điện thoại dùng ốp dày.

Ngoài ra có một thân có khoét ở phía trên, dành cho máy gắn ring holder. Ring holder có thể làm tăng độ dày đáng kể, phần khoét này có thể giúp kẹp vừa nếu vị trí ring phù hợp.

\===== Lắp ráp =====

Cách lắp phần kẹp điện thoại y hệt mẫu của Duane. Xem trang của Duane để biết cách lắp phone mount.

Mình dùng 4 con vít M3 dài 8mm cho phone mount – 10mm có thể đã hơi dài.

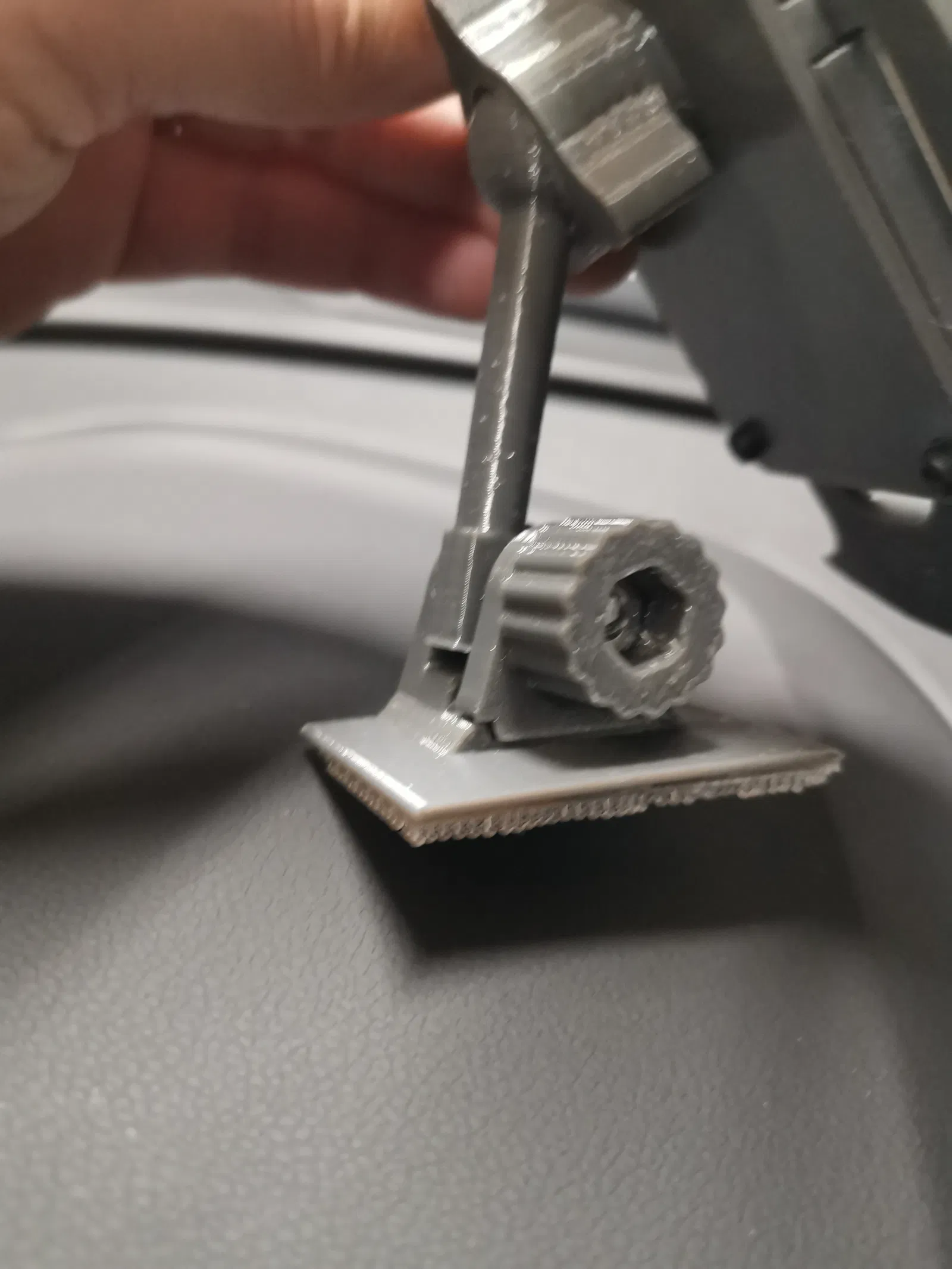

Cách lắp cụm ball joint gắn bề mặt có thể xem trong hình này

Mình dùng bu-lông #10 x 1" và ê-cu #10 để lắp phần surface mount.

\===== Lắp lên xe =====

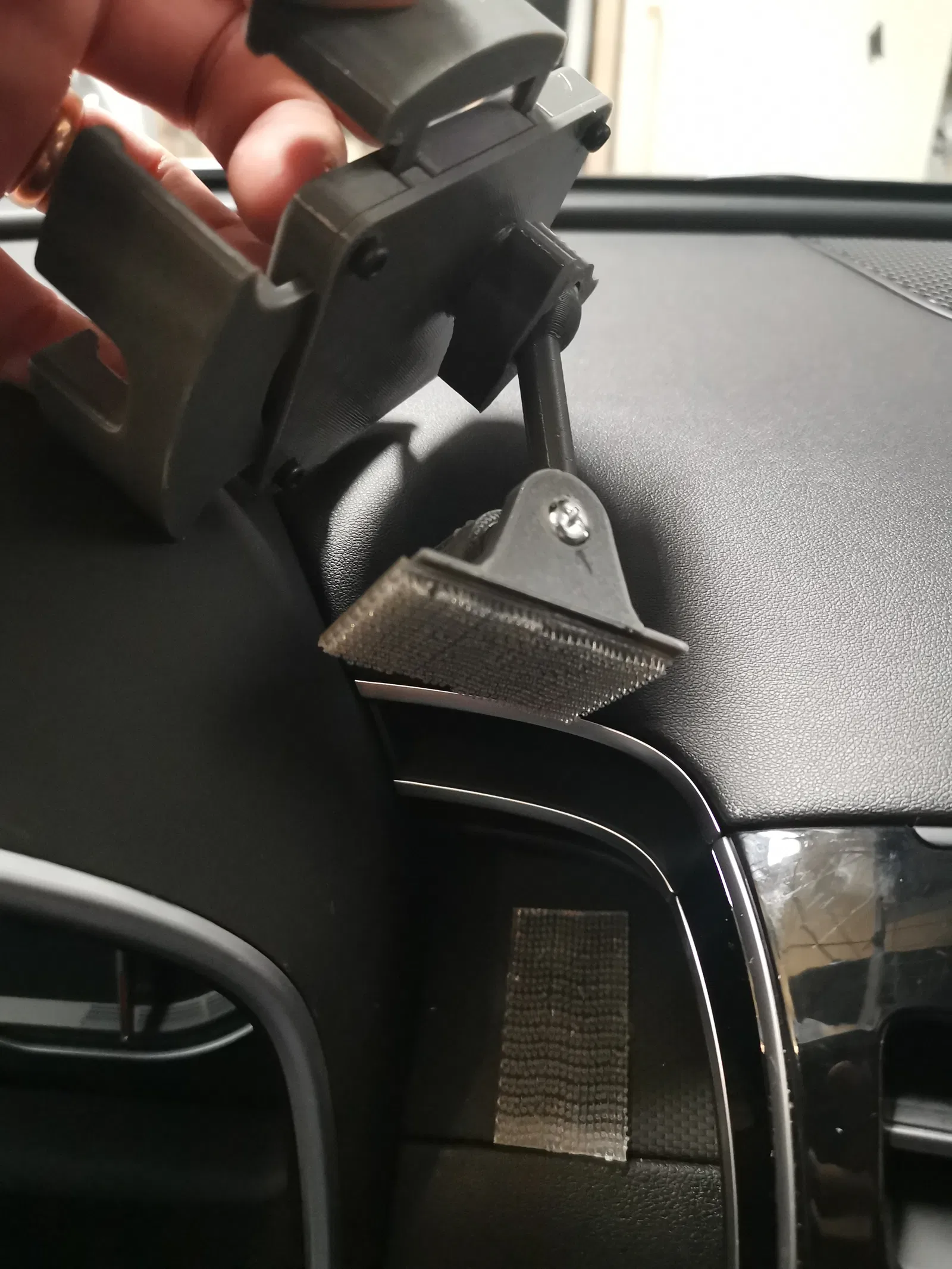

Gắn lên bề mặt cong của xe lúc nào cũng hơi khó. Mình thấy cách tốt nhất là dùng băng keo 3M Dual Lock. Nó giống như velcro siêu chắc, và khe hở do độ cong nhẹ hay bề mặt lồi lõm thường không ảnh hưởng nhiều (nếu có) tới lực bám.

Ướm thử vị trí gắn với điện thoại để tìm chỗ hợp lý và chỉnh đúng góc, rồi dán một miếng Dual Lock lên vị trí chân đế, và một miếng Dual Lock ở mặt dưới của pad trên ball joint. Vậy là giữ rất chắc và ổn định.

\===== Cập nhật Jan 2025 ======

Thêm một back plate thay thế cho ball mount 17mm. Cỡ 17mm có vẻ khá phổ biến ở các ball mount bán sẵn dùng trên xe, nên bạn có thể gắn bộ kẹp điện thoại này vào ball mount sẵn có trong xe.
