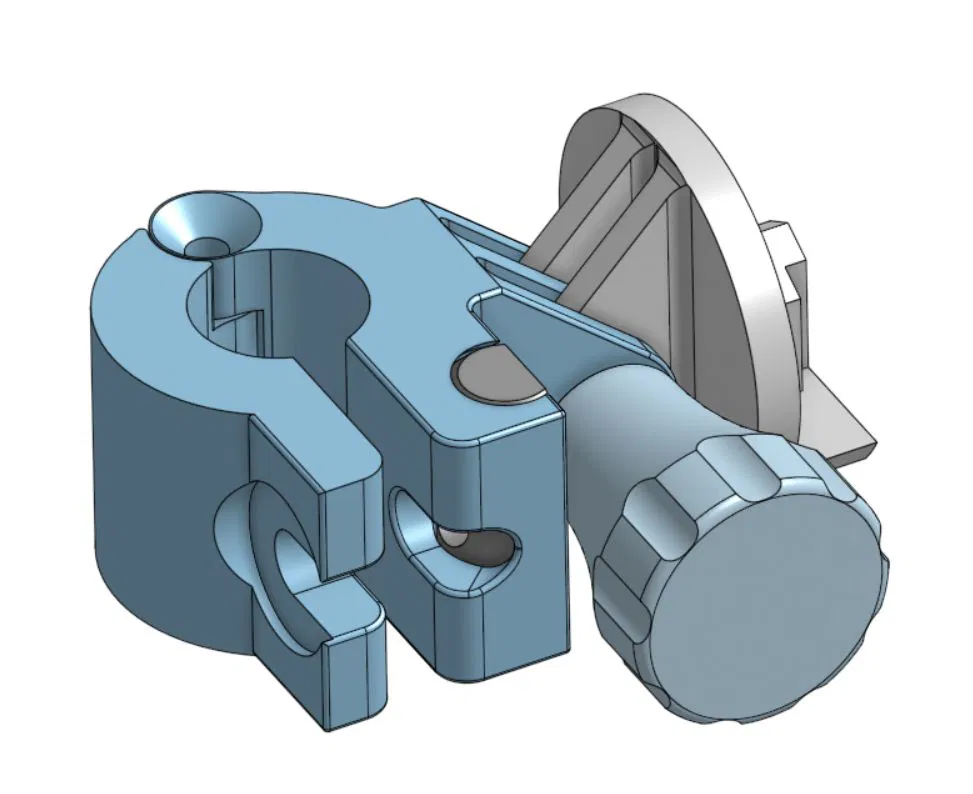

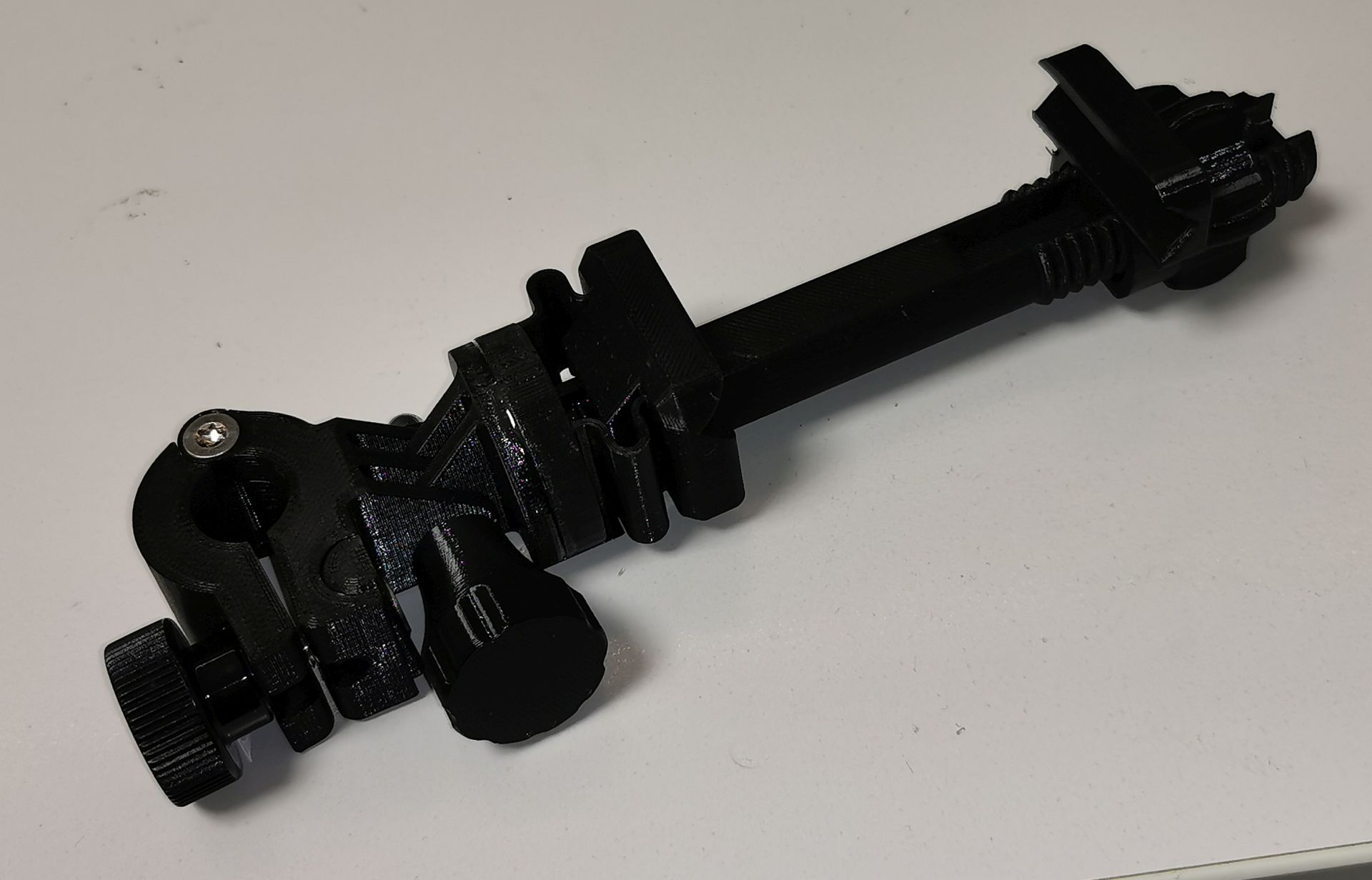

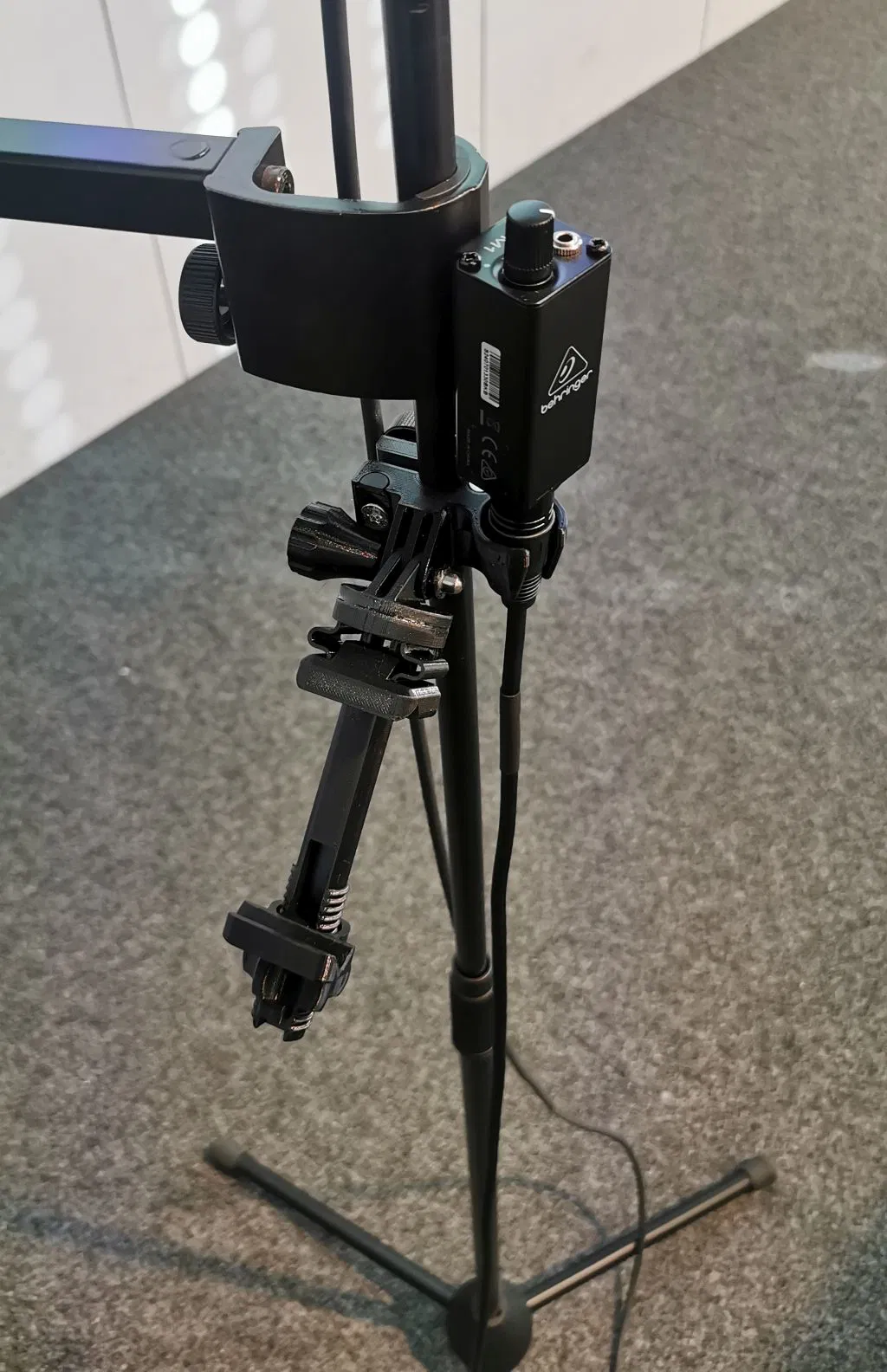

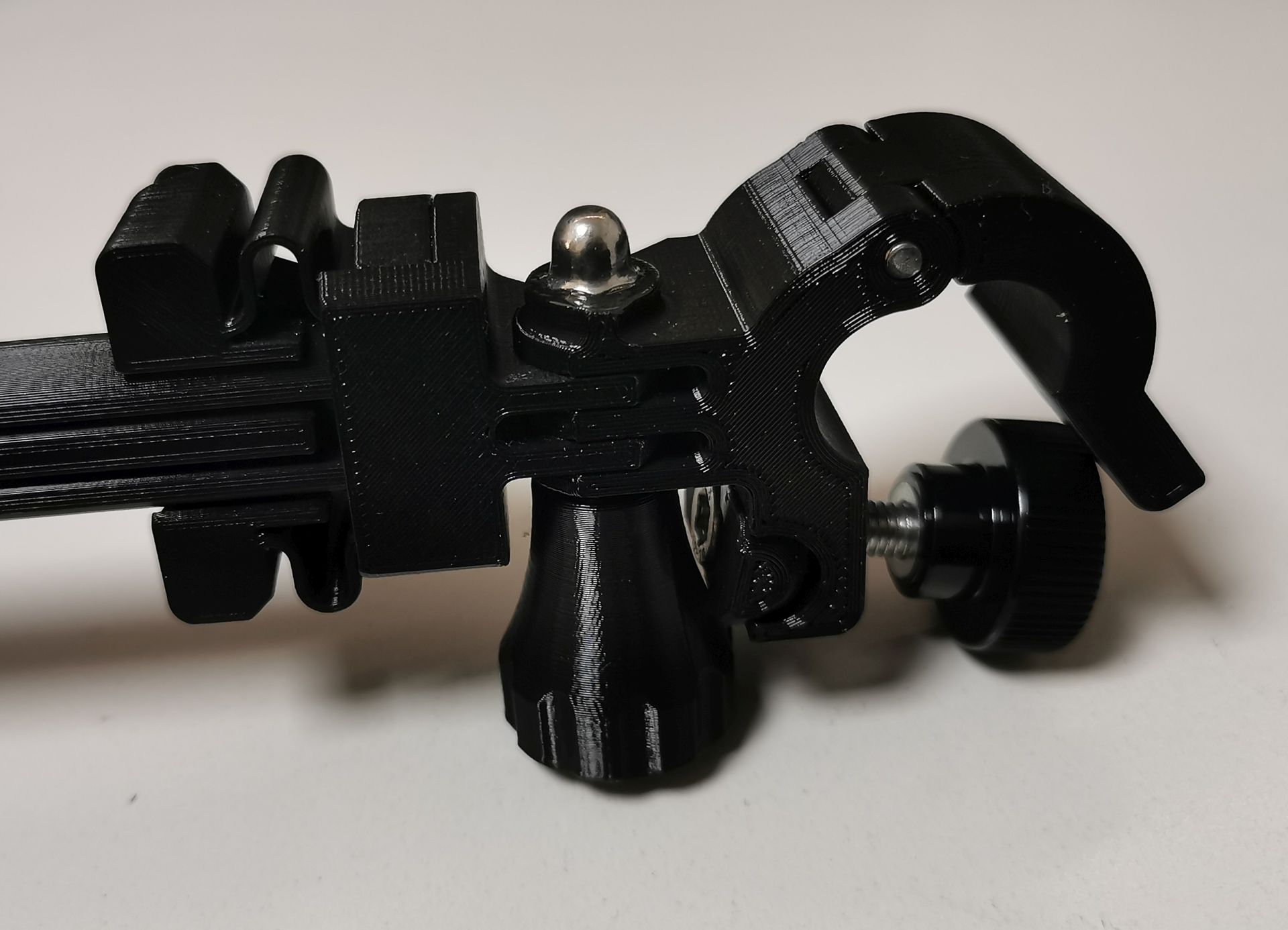

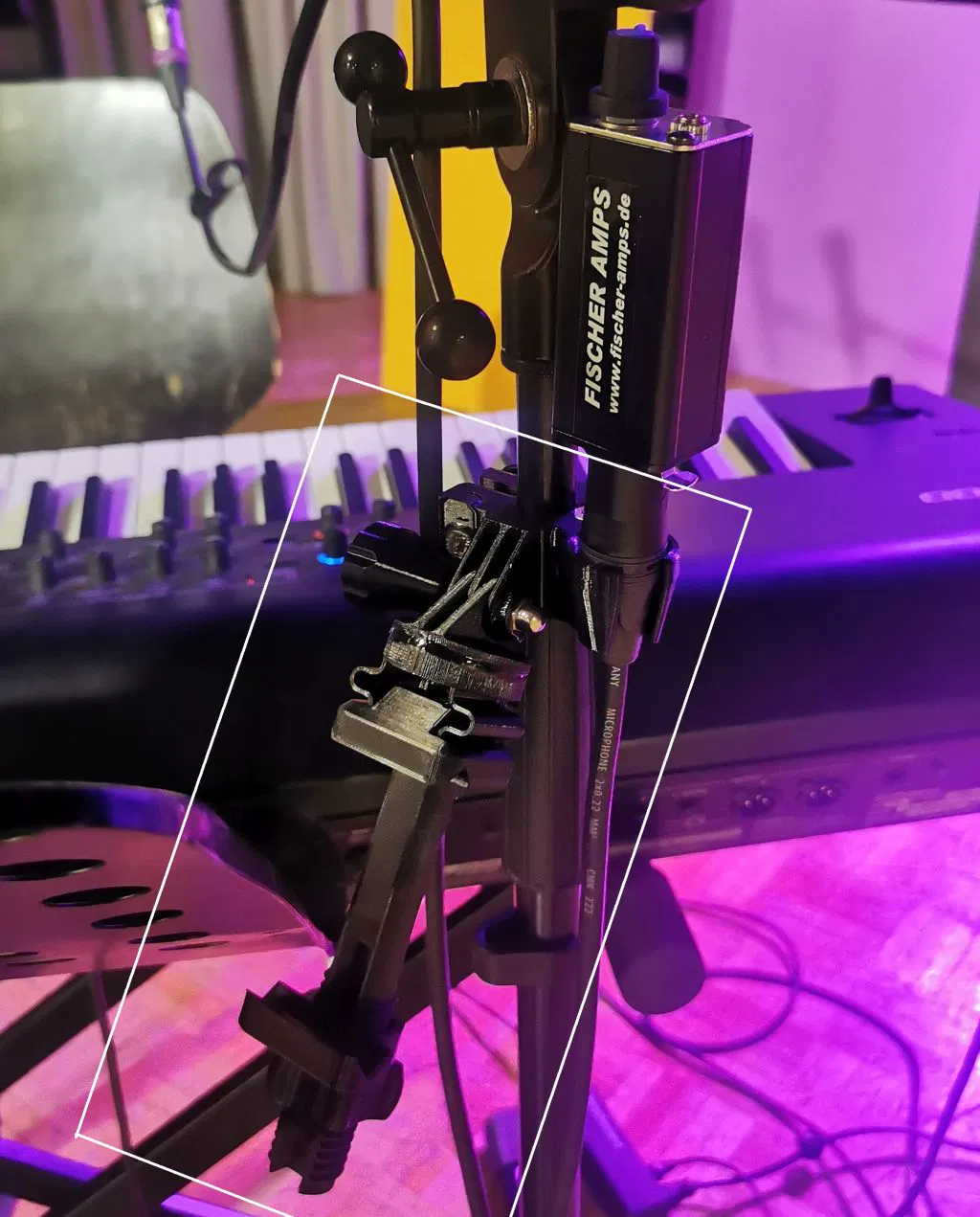

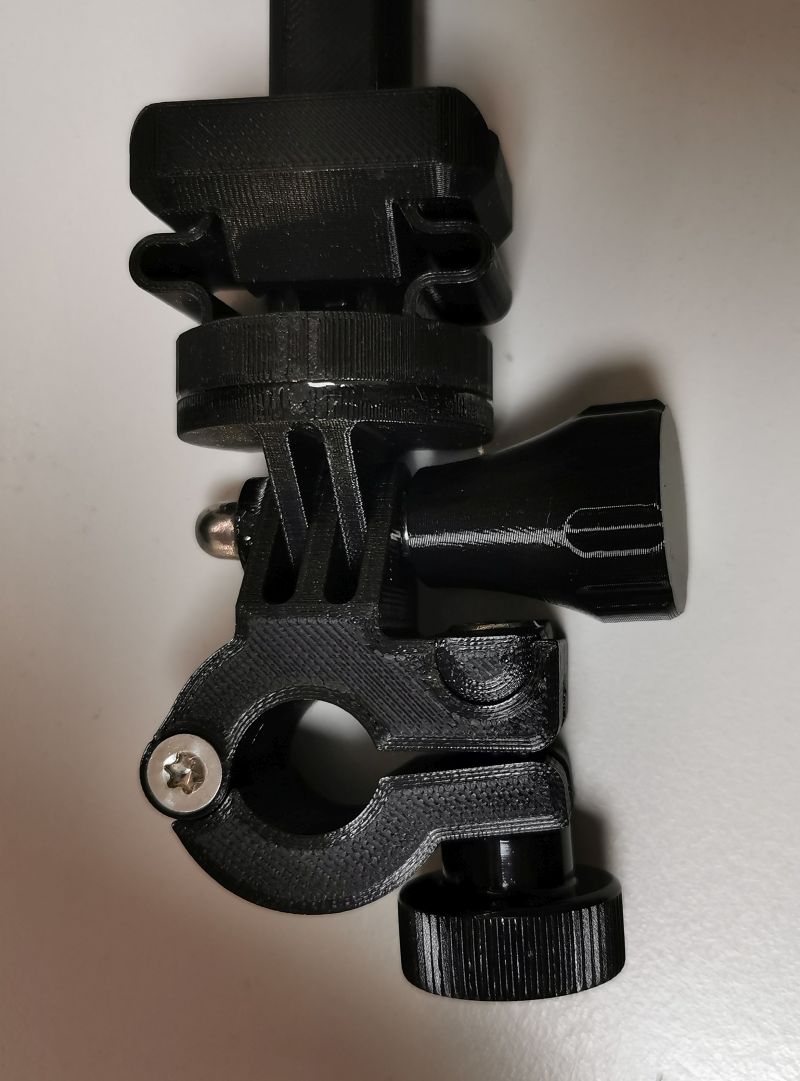

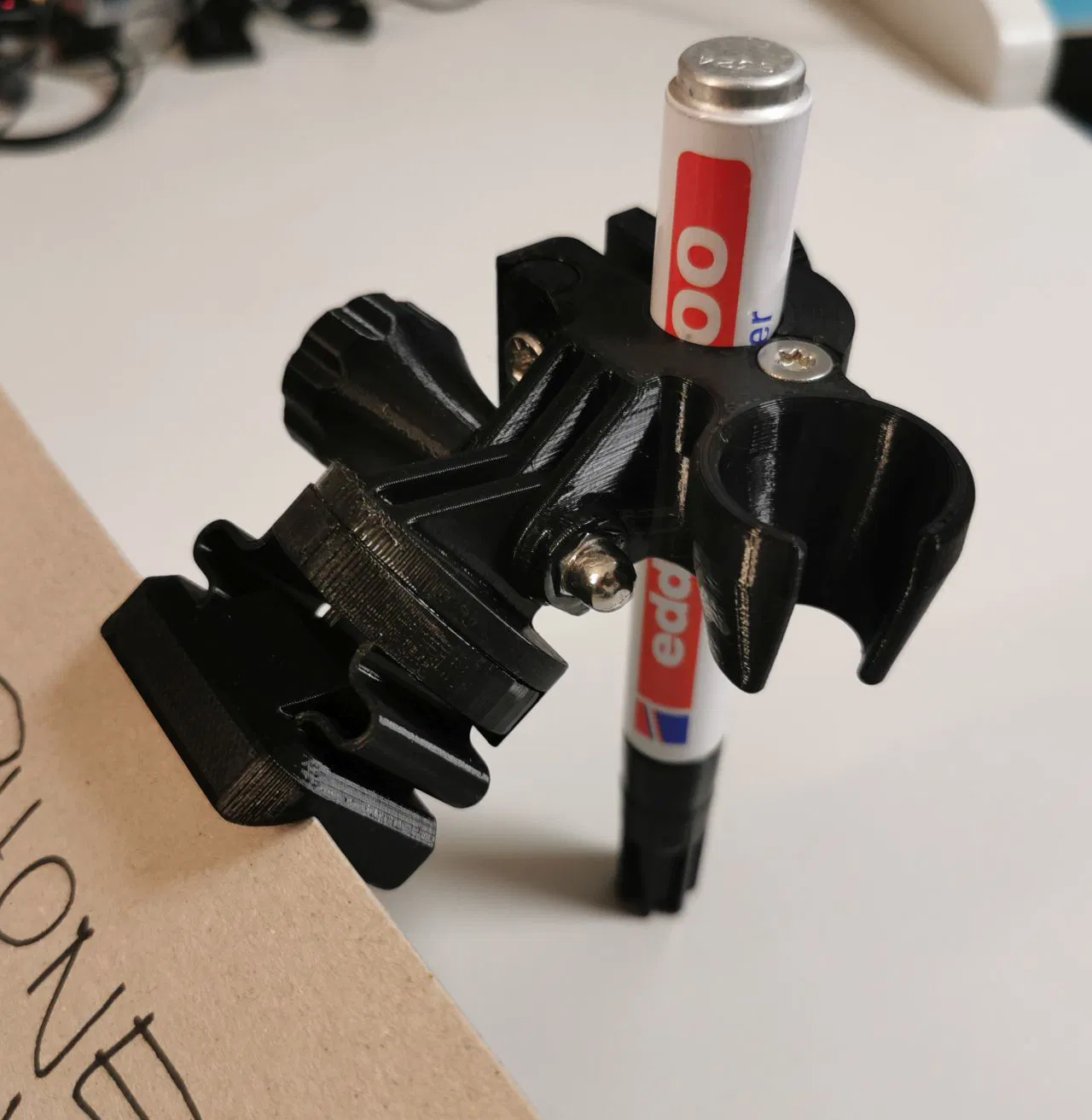

Mình đã thiết kế một adapter để nối một phone holder in 3D với chân microphone (ống đường kính 15mm).

Thiết kế dựa theo mẫu “Universal Phone Tripod Mount” của jakejake:

https://www.thingiverse.com/thing:2423960

Cũng có thể dùng với iPad, chỉ cần dùng ngàm (mount) bản dài hơn:

https://www.thingiverse.com/thing:5169291

Vật liệu:

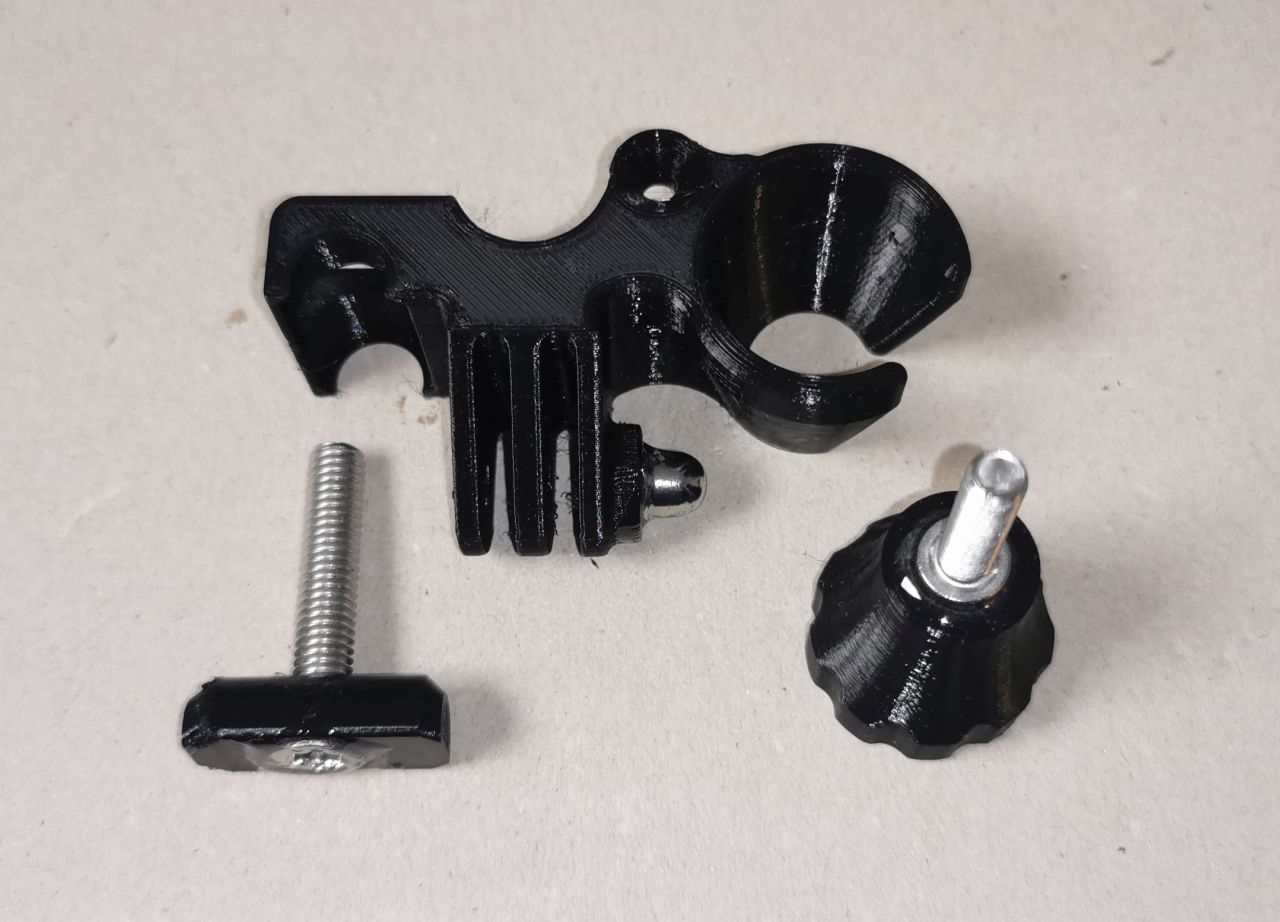

  • 1x vít đầu trụ M6x30mm cho phần clamp
  • 1x vít đầu chìm M4x45mm cho bản lề (hinge) của clamp
  • 1x vít đầu trụ M5x20mm cho bản lề dọc (vertical hinge)

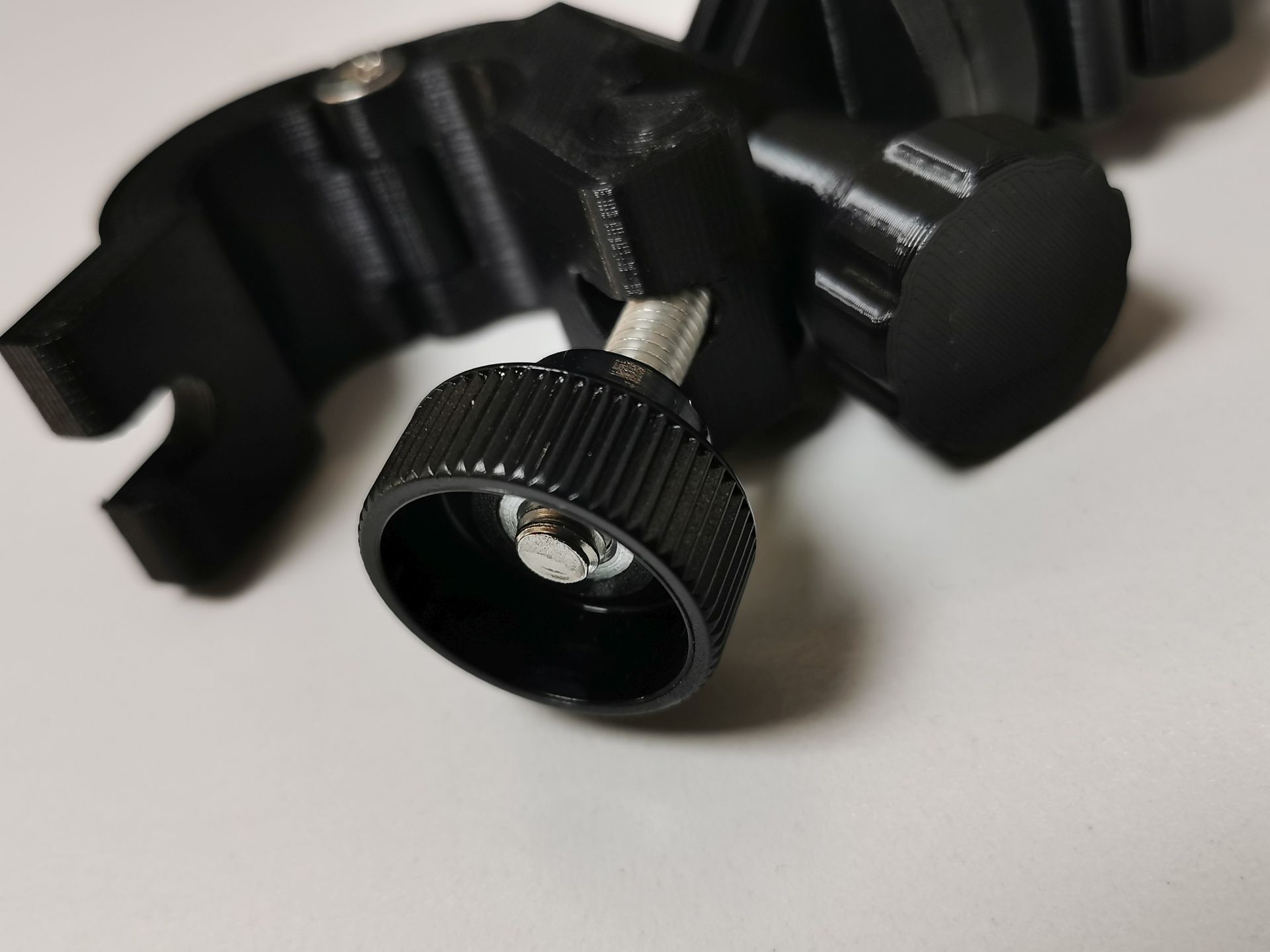

  • 1x tán nhám (knurled nut) M6 cho clamp (vd: GN 420-M6)

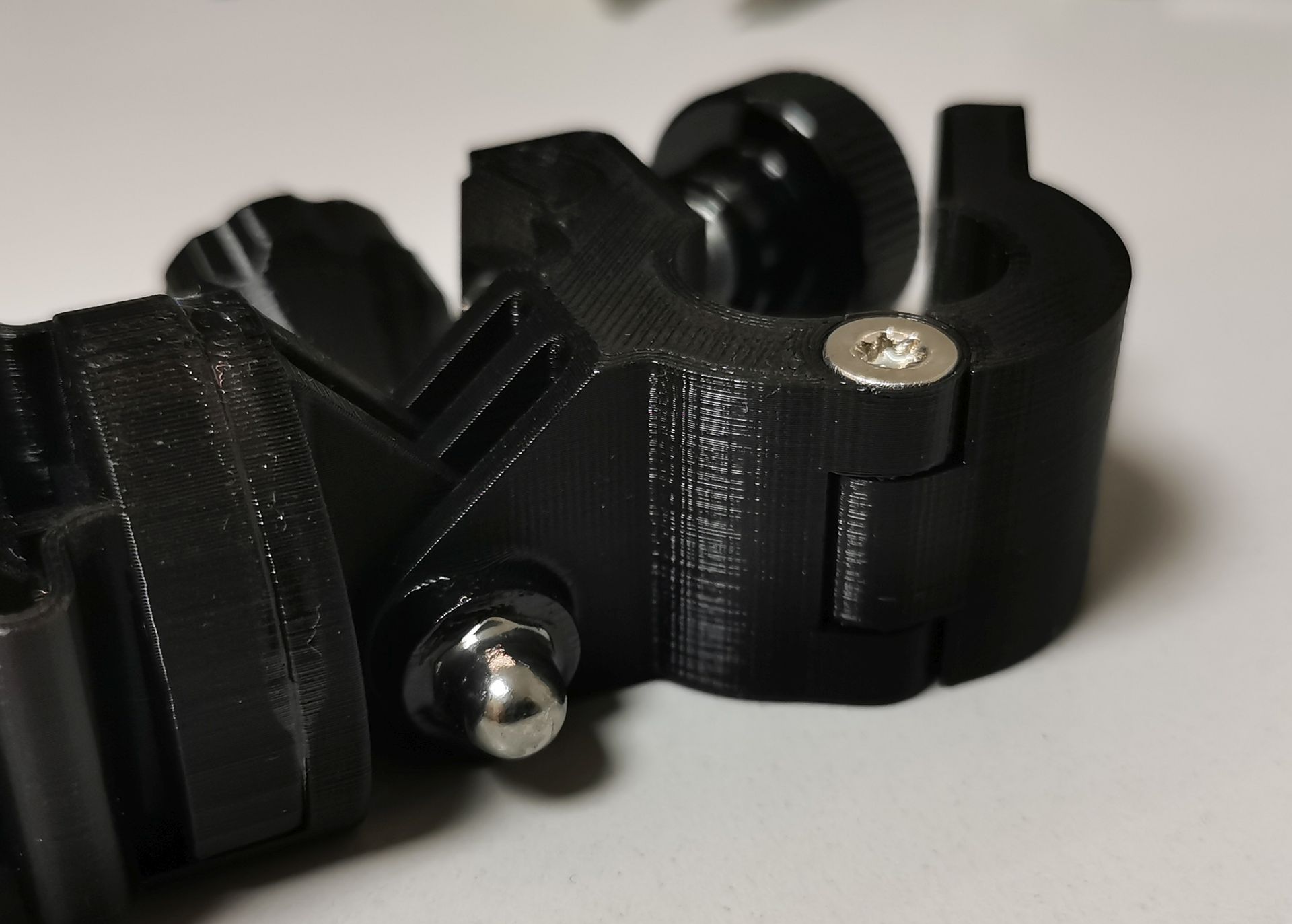

  • 1x tán chụp (cap nut) M5

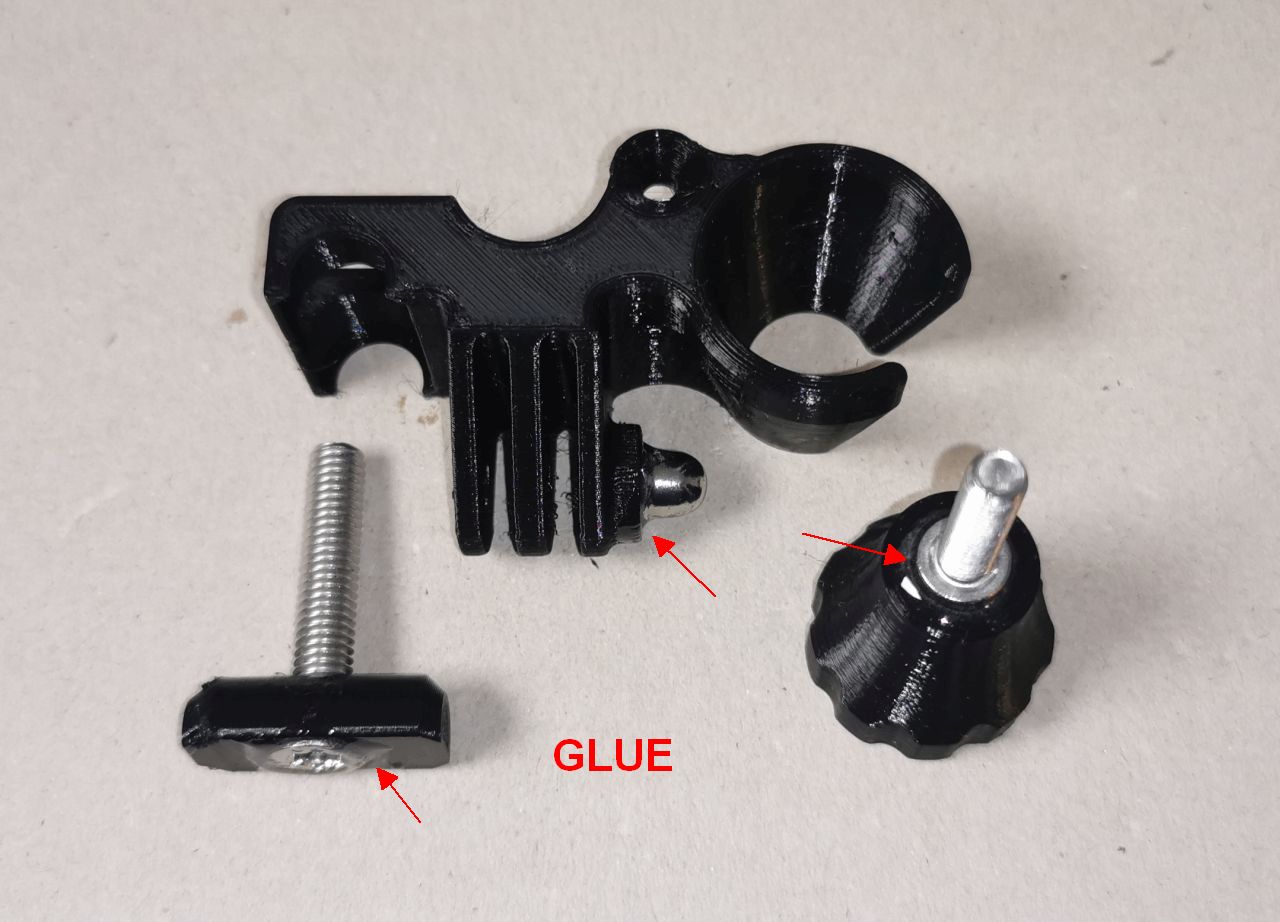

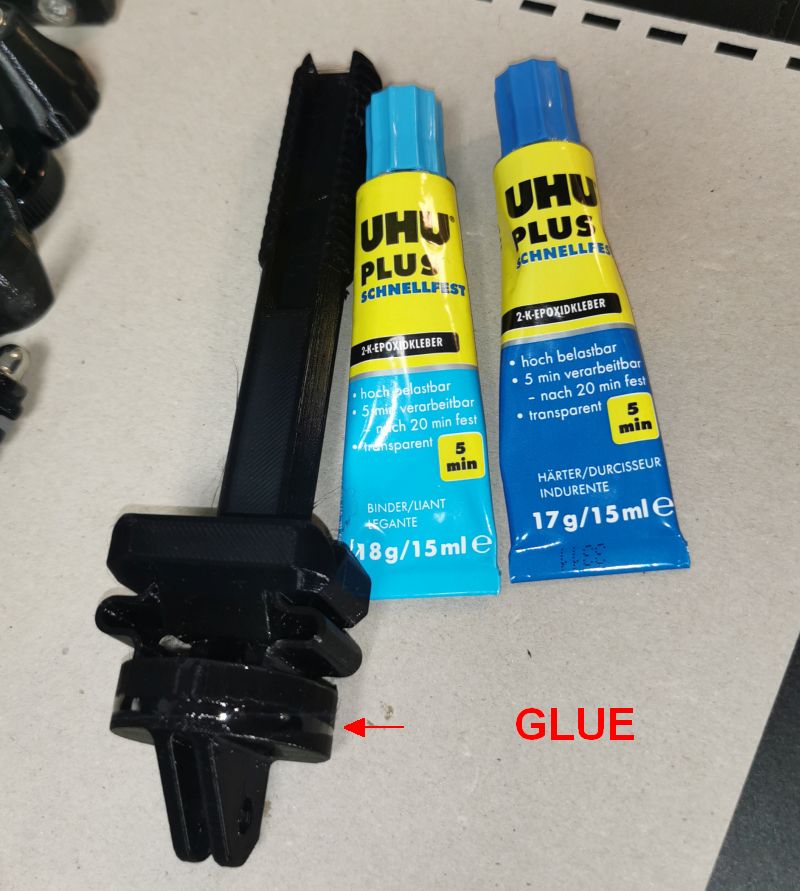

  • một ít keo 2 thành phần

Bạn cũng có thể chỉnh đường kính trong CAD.

File CAD:

https://cad.onshape.com/documents/bd1e47958aa15252de1502a7/w/d0a8f80cb71e3703eff2f705/e/5f882b0784bb258169dcb479?renderMode=0&uiState=65b546b075a8a5702fd374db
