Tapping Arm and Addons

Cập nhật 1: mấy file ngàm (jaw) đã sửa lúc trước bị thiếu, giờ đã thêm vô rồi.

Một dự án mình làm cũng lâu rồi: model 301 Tapping Arm là một dụng cụ hỗ trợ taro, đa phần là đồ in 3D. 8 tháng nay nó là bộ taro chính của mình, thay luôn cái hộp taro và bàn ren (tap & die) vì mình không xài die. Món này hợp với mình vì mình không thích dùng ê-tô trong xưởng nhỏ: kẹp ê-tô vô mép bàn làm cấn mép bàn, làm mặt bàn bớt hữu dụng (mình có một cái ê-tô ở phòng khác nhưng đi qua đi lại thì cũng không tiện.)

Hướng dẫn lắp ráp (Build guide):

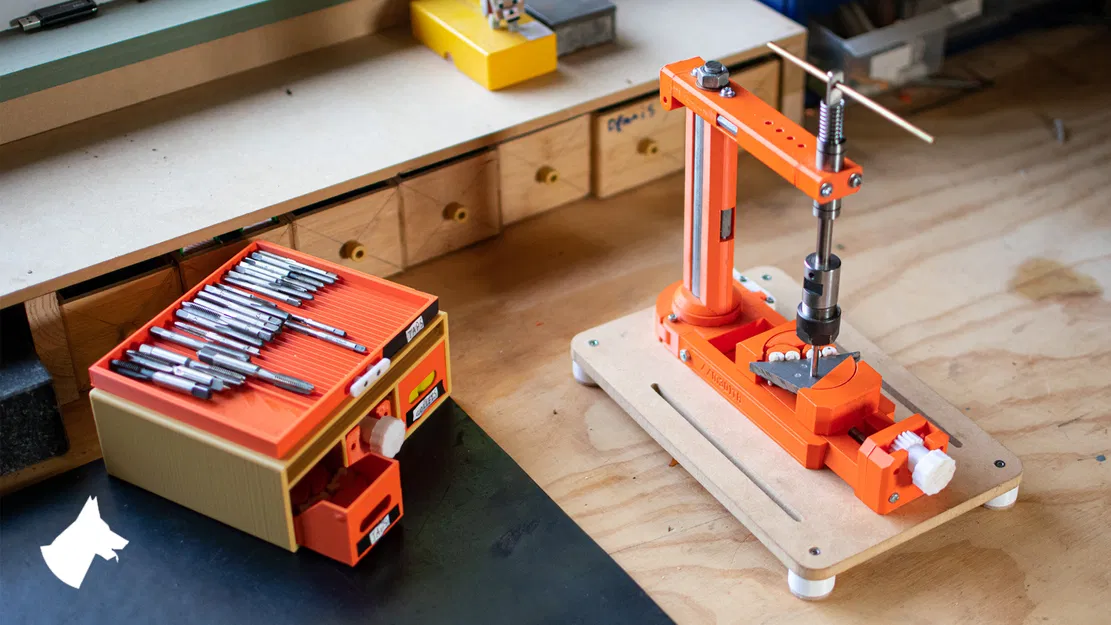

Đây là version 2. Version 1 mình chưa từng phát hành, cái ở hình phía trên là version 1.

Tapping arm có phần ê-tô tháo rời được—thật ra là 2 cái—để set up/kẹp bất kỳ chi tiết nào cho nhanh. Mình dùng cùng một chuẩn với fractal vise nên toàn bộ jaw của fractal vise cũng xài chung được với cái này.

Build guide sẽ có sớm!.

DANH SÁCH LINH KIỆN (PARTS LIST):

Cho mỗi ê-tô (vise):

m450mm bolts4

M4 couple nuts *2

Tùy chọn (Optional): m2*20mm bolts

m5*100mm bolt

M5 nut

Vise holder:

m2*15 bolts, x2

M2 nuts, x2

Body:

8mm linear bearing, 16mm OD

m480mm bolts, 8

M4 couple nuts, x4

M10 nuts, *2

M10 threaded rod, ít nhất 20cm

Ống 19mm OD 16mm ID, HOẶC thay bằng

Ty 8mm, 10cm

Ty 4mm hoặc loại khác, làm tay cầm

ER16 collet chuck và collets (mình chọn loại này) HOẶC một drill chuck phù hợp có bore 8mm

Một cái lò xo đặt dưới tay cầm, 8mm ID, thông số không quan trọng
