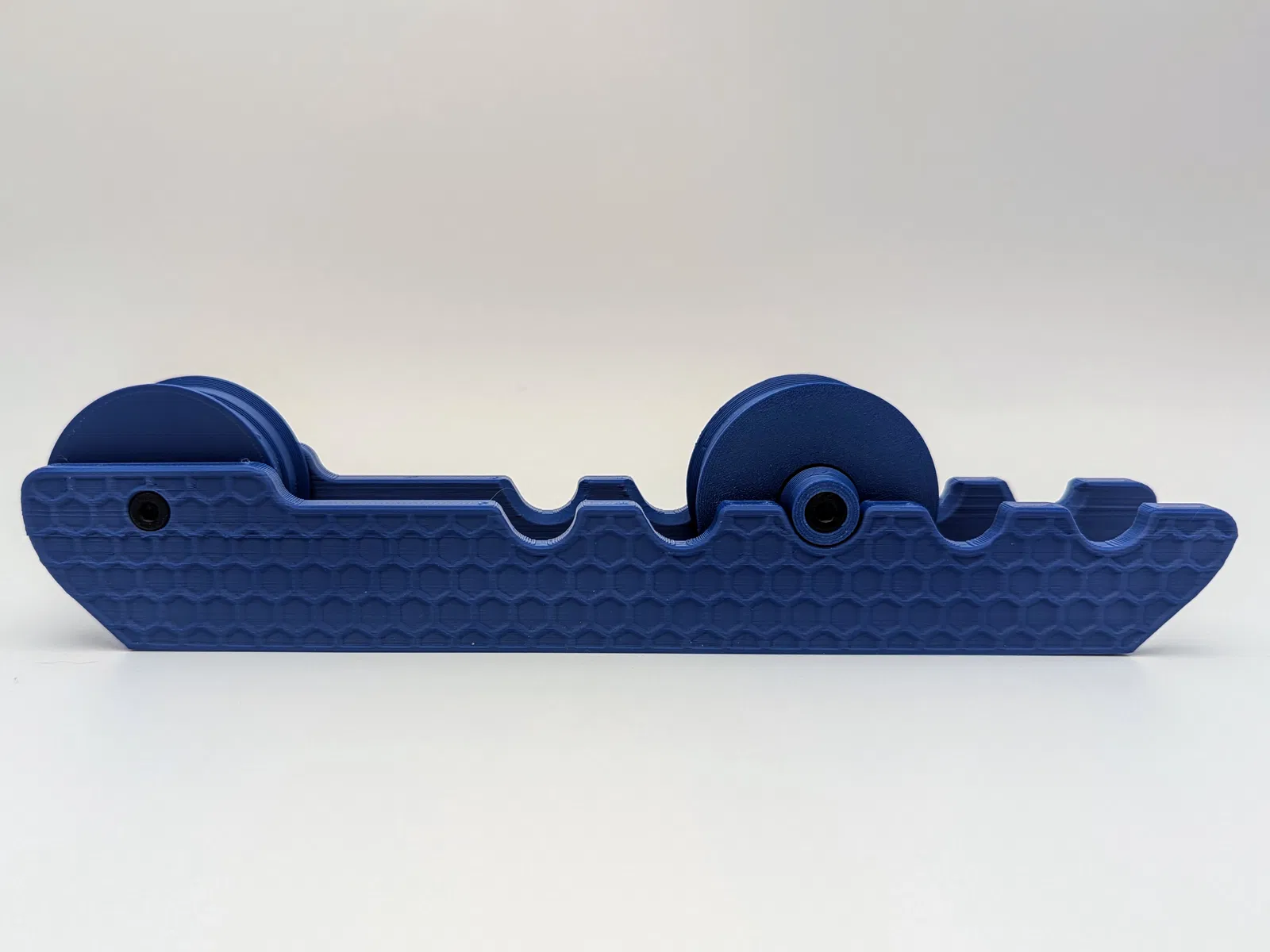

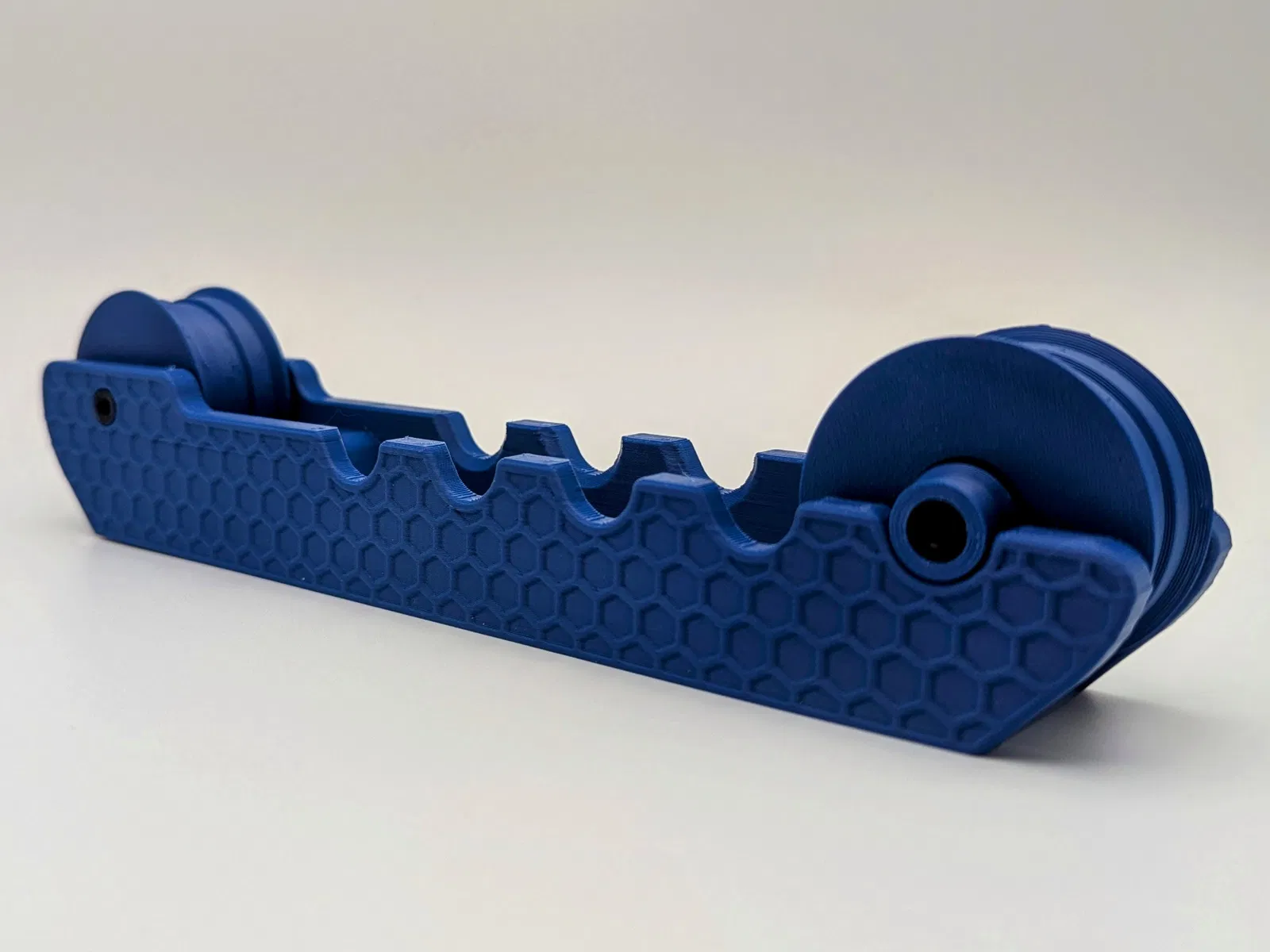

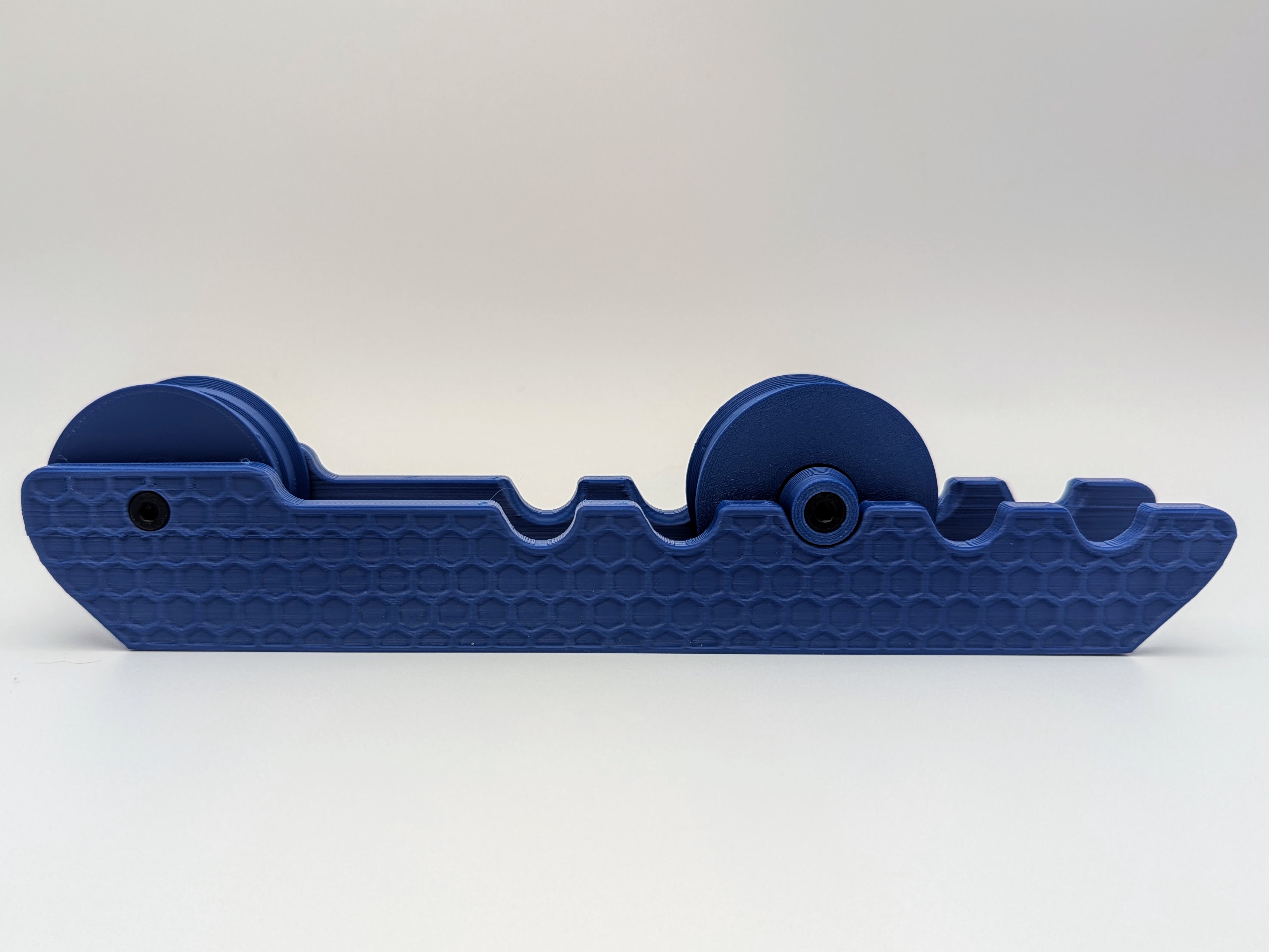

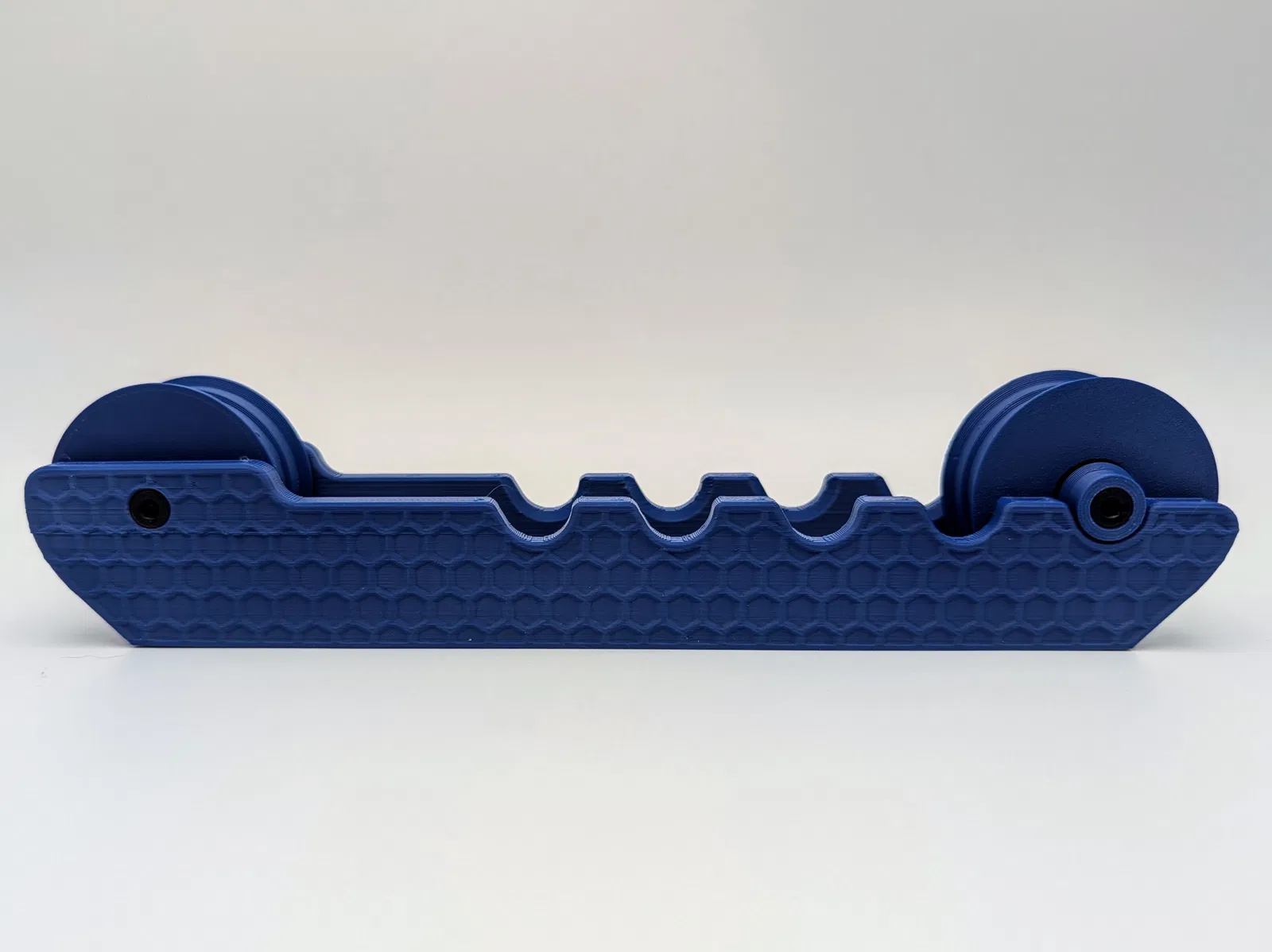

Con Lăn Đỡ Spool Điều Chỉnh (0.5kg–5kg)

Sau khi kiếm hoài mà không thấy spool roller nào ổn, chịu được nhiều kích cỡ spool khác nhau, mình quyết định tự thiết kế luôn. Qua vài ý tưởng và vài lần chỉnh sửa (iterations), cuối cùng mình ra được mẫu này!

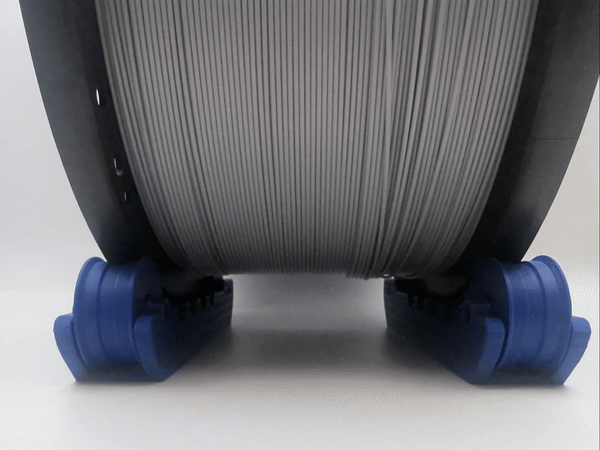

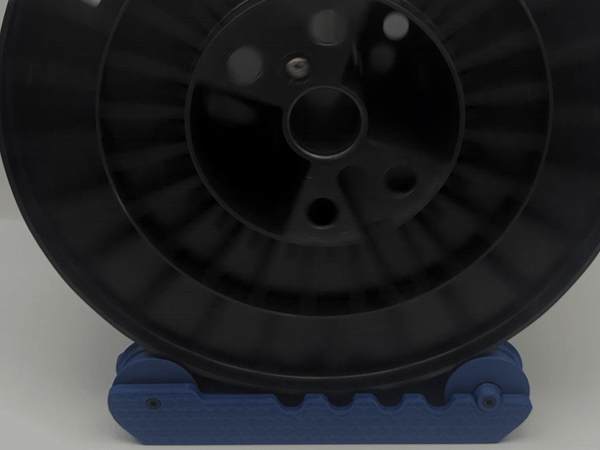

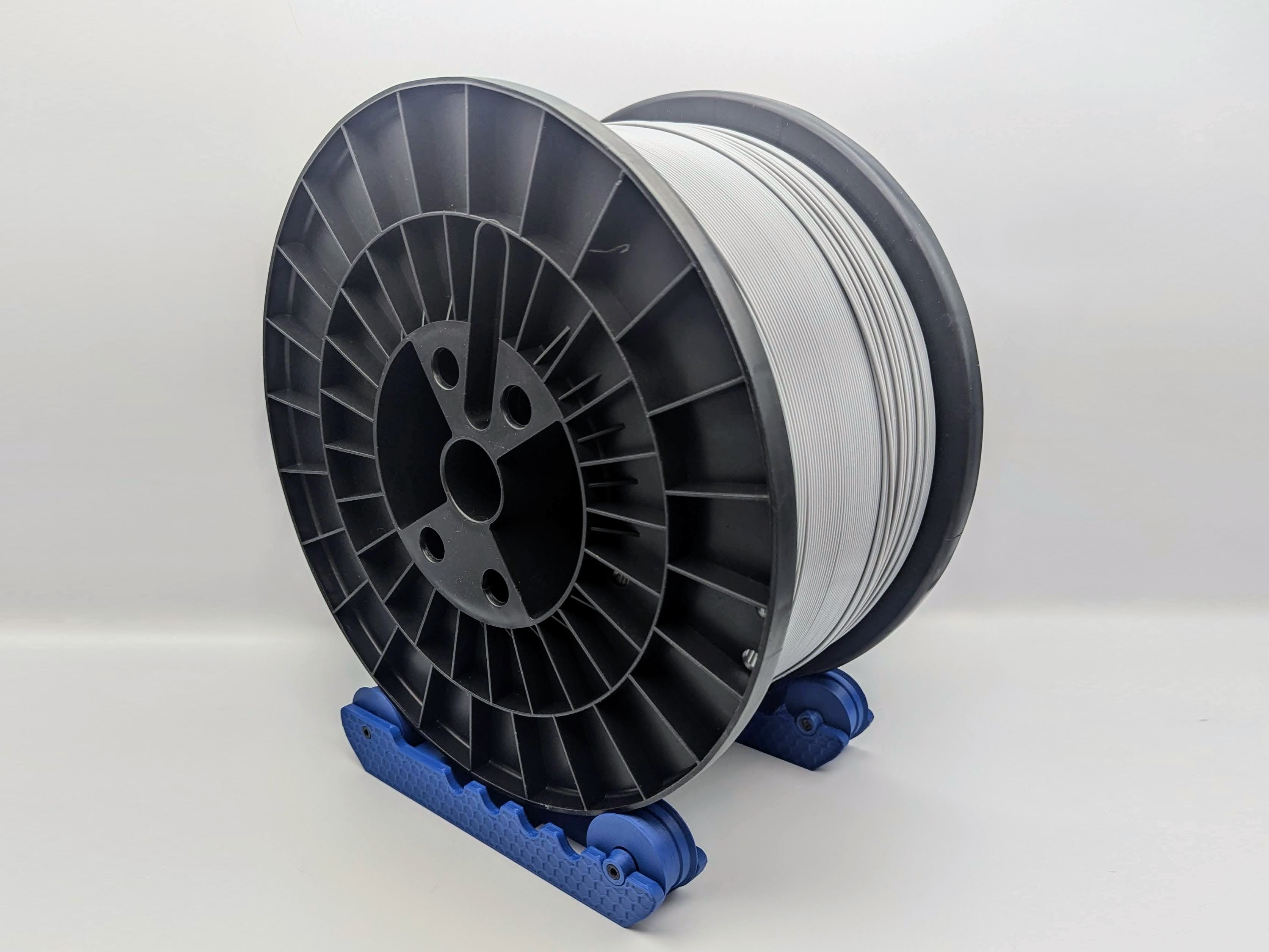

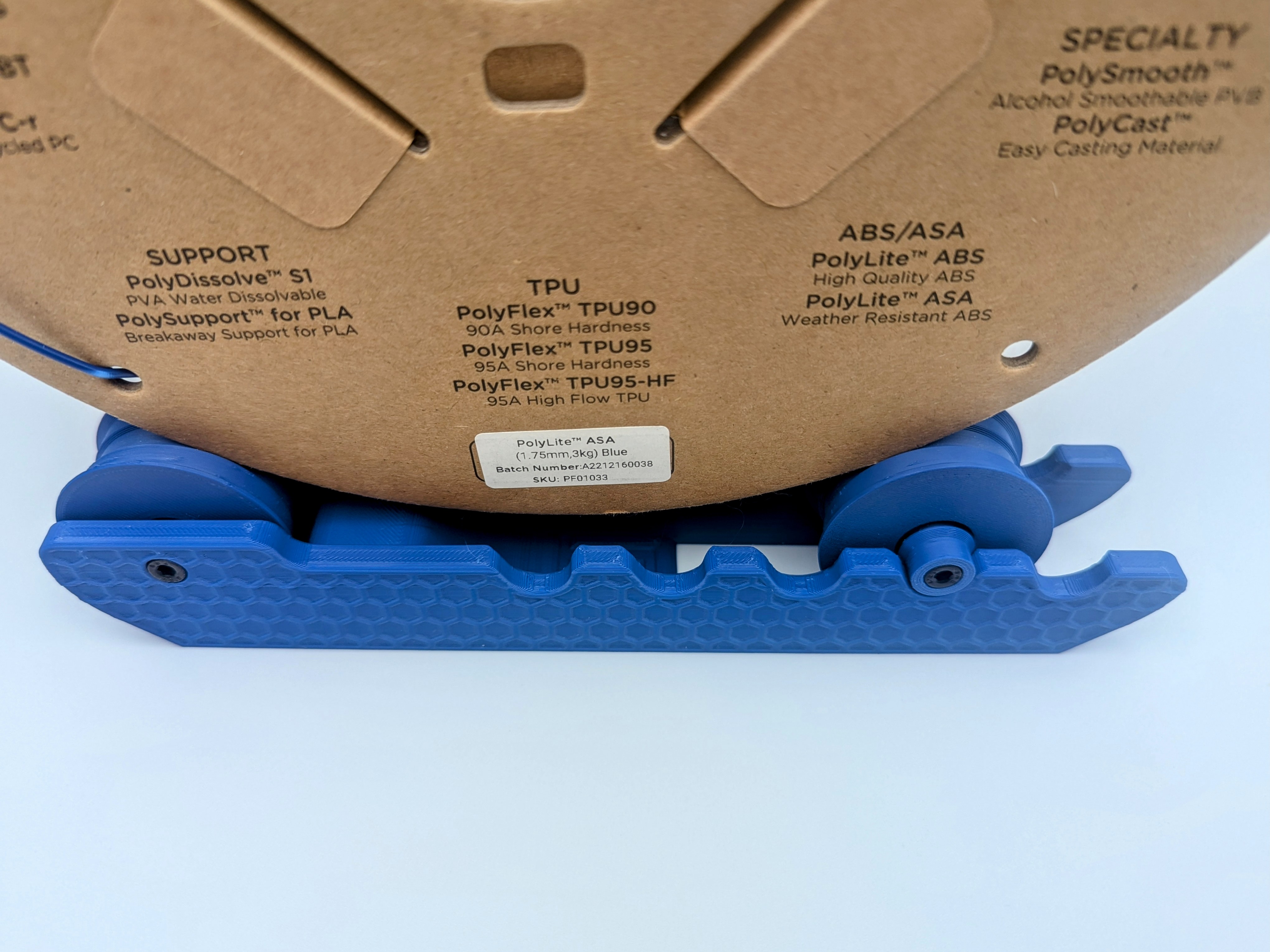

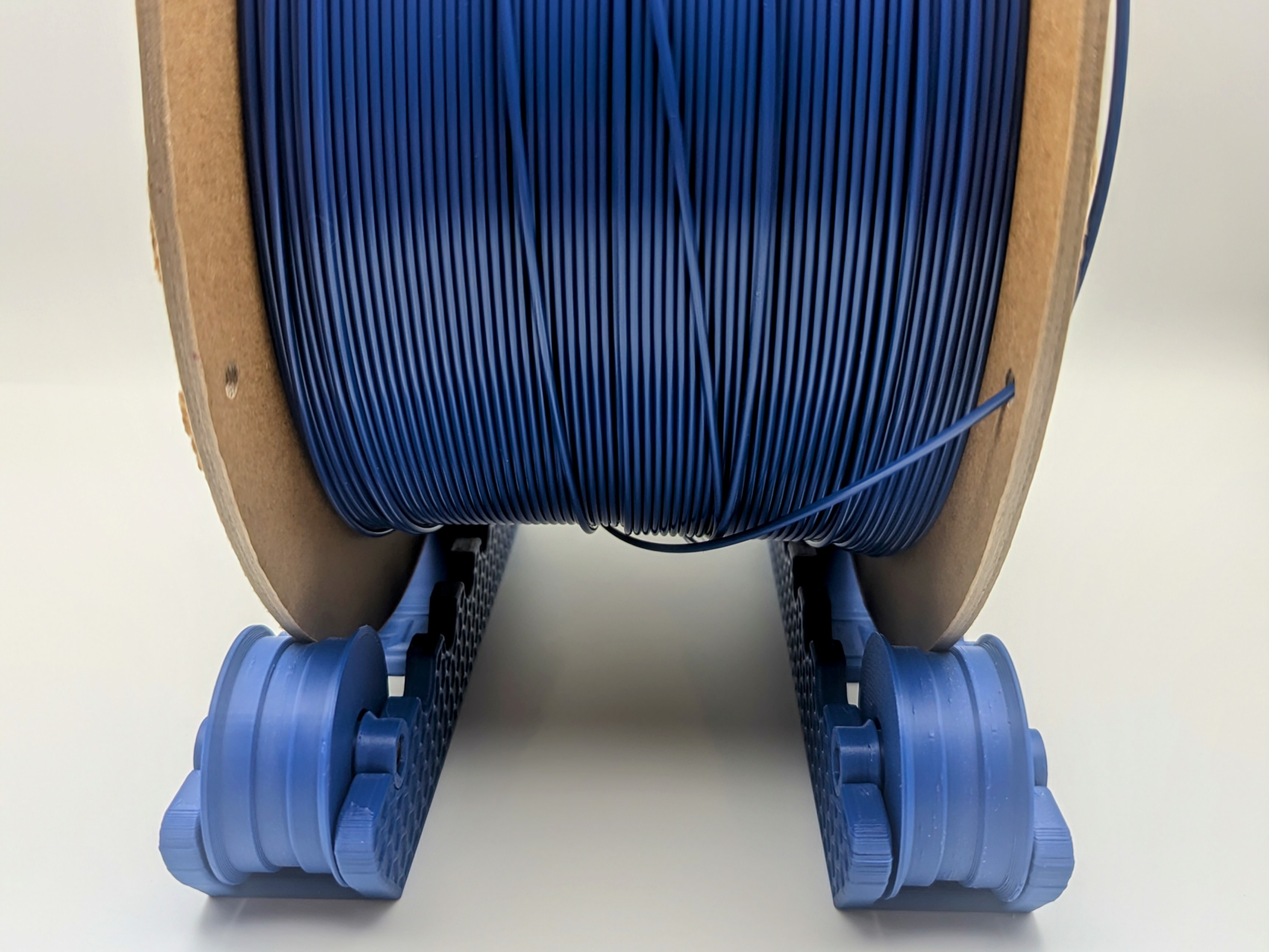

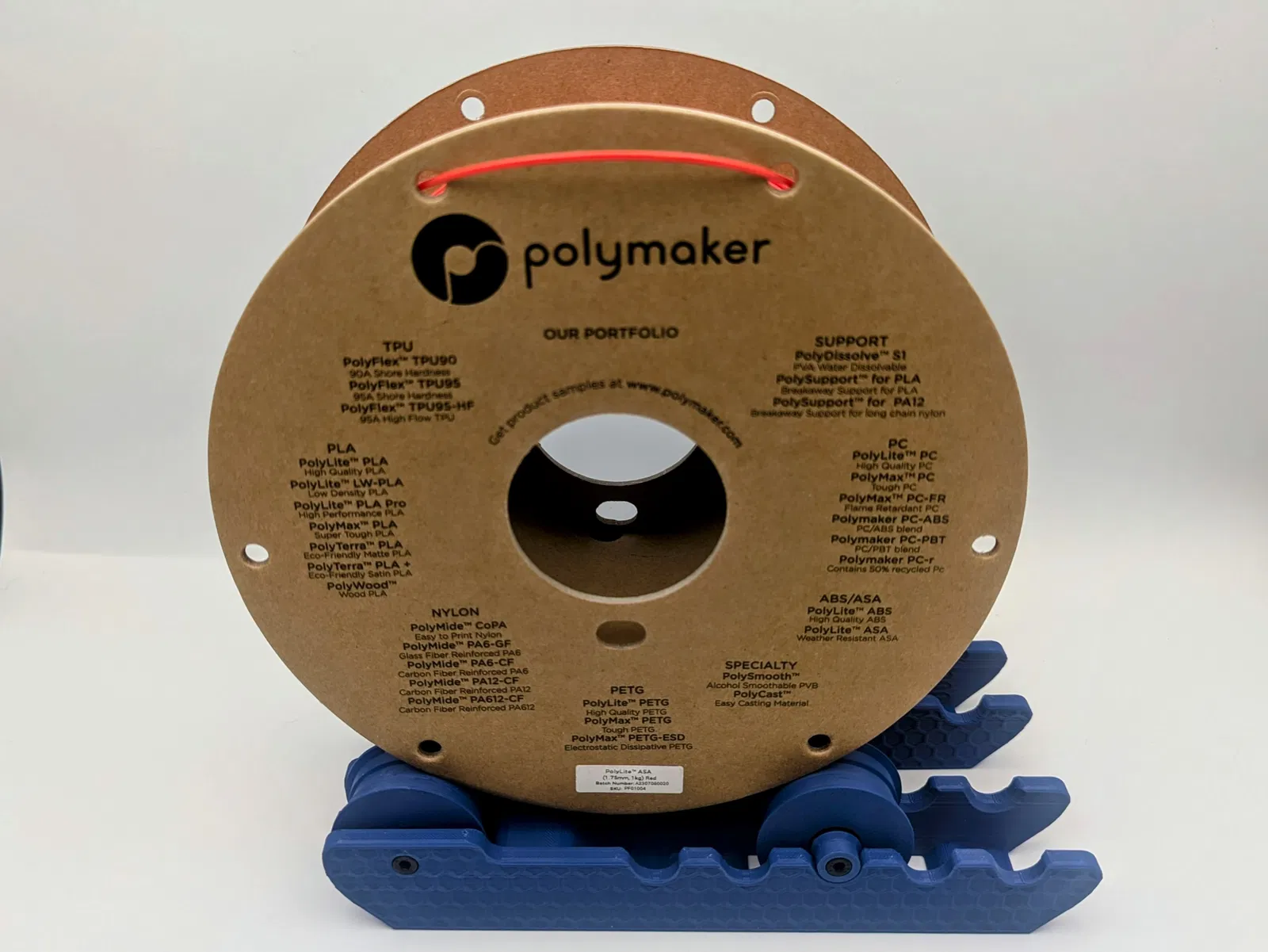

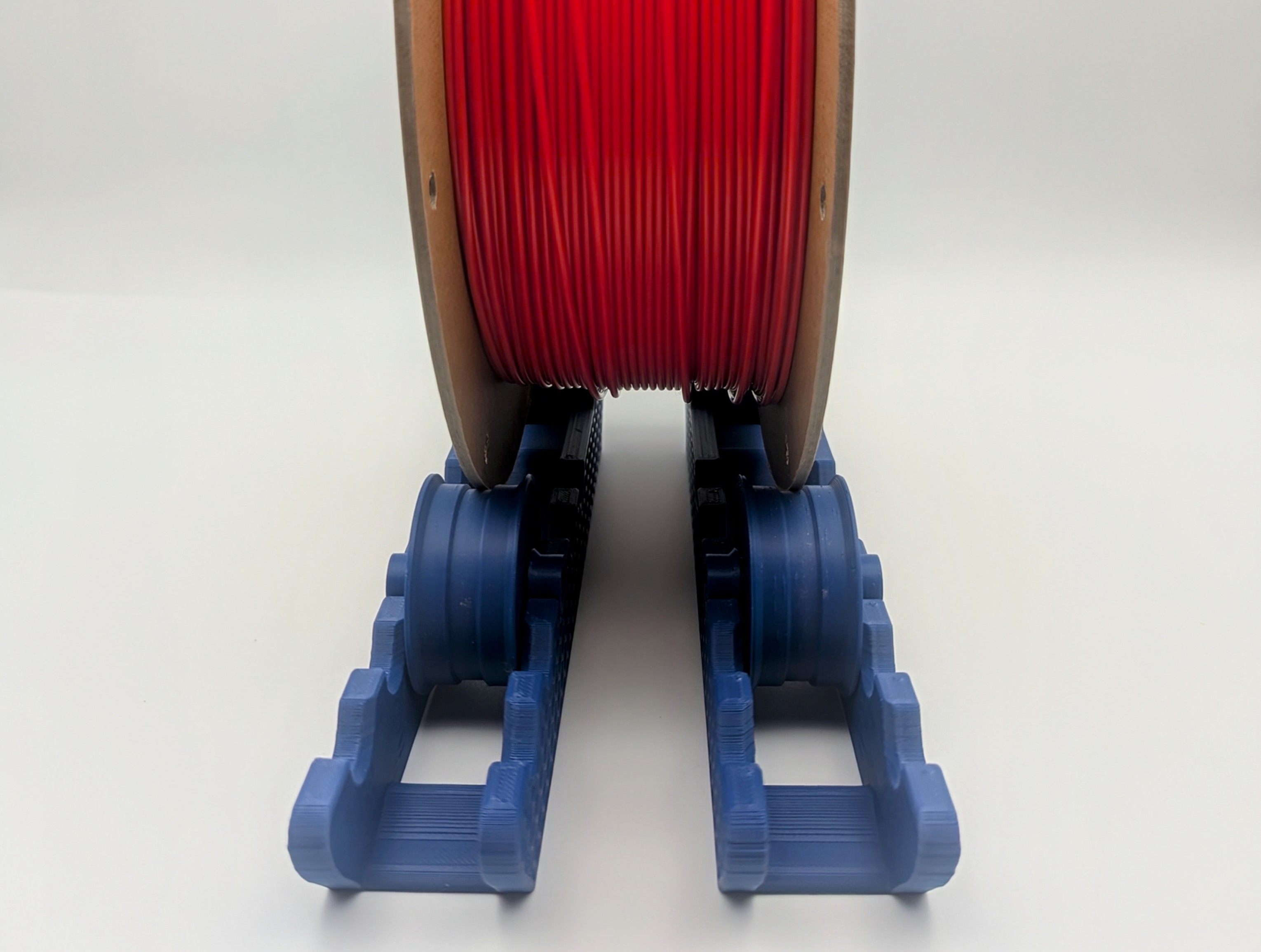

Nó dùng được với spool đường kính từ 100mm đến 300mm (spool 1kg thường khoảng 200mm). Mẫu này đã được test với spool PolyMaker 1kg, 3kg và 5kg, đồng thời đảm bảo cuộn luôn nằm ở góc tiếp tuyến (tangent angle) tốt với bánh xe, giúp spool không bị kéo tuột ra khỏi roller. In 2 roller riêng lẻ sẽ phù hợp nhiều bề ngang spool khác nhau, mà khi không dùng vẫn gọn, không chiếm chỗ.

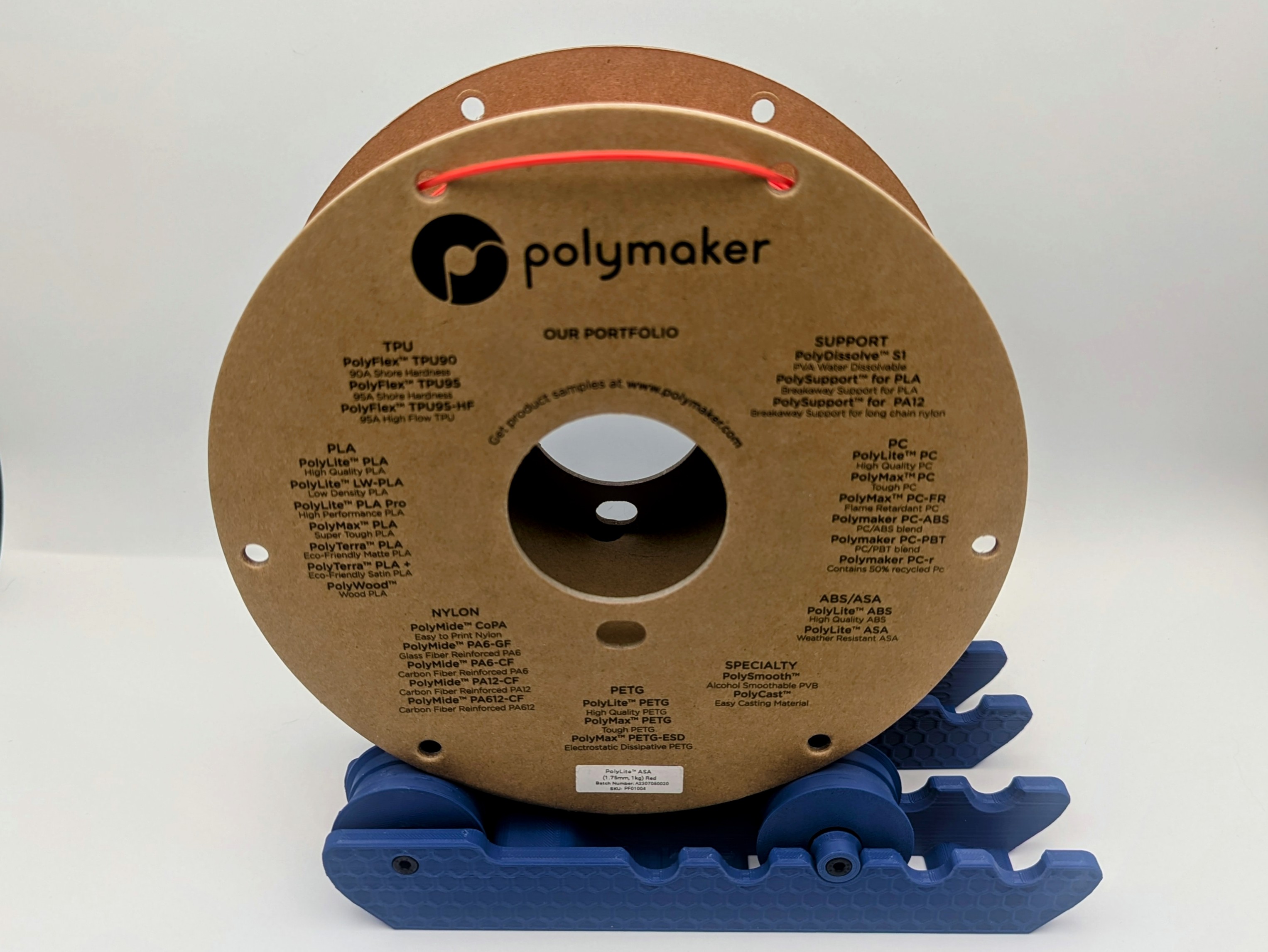

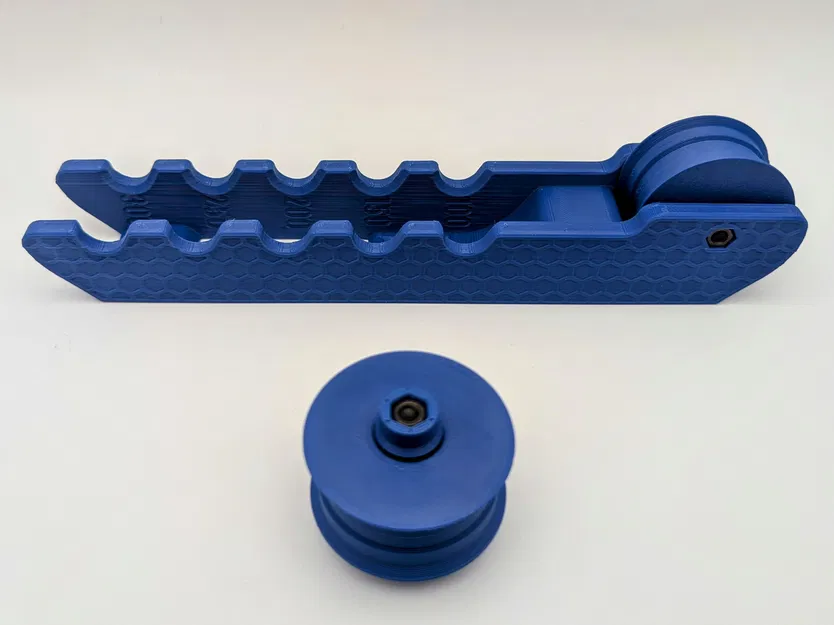

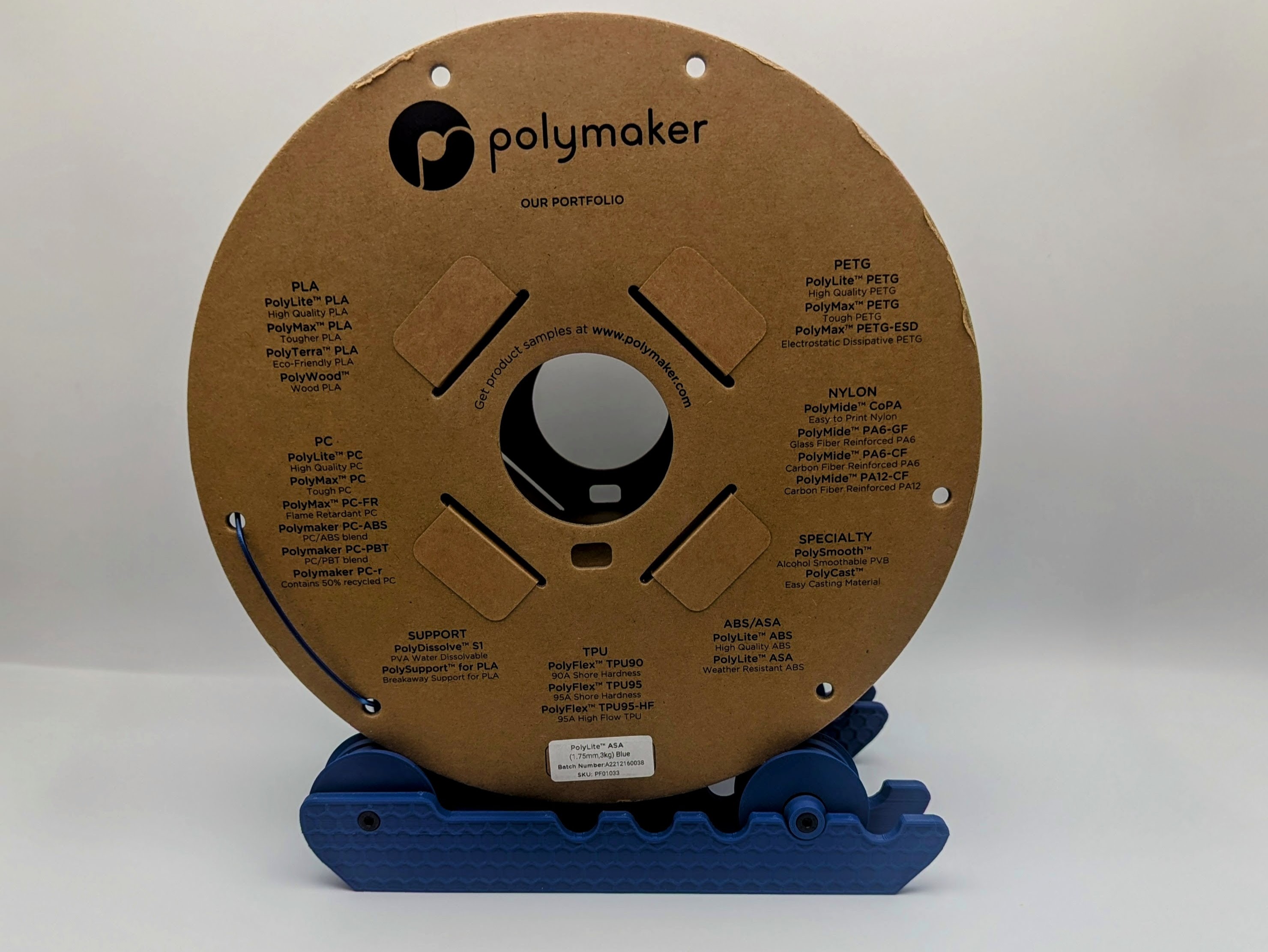

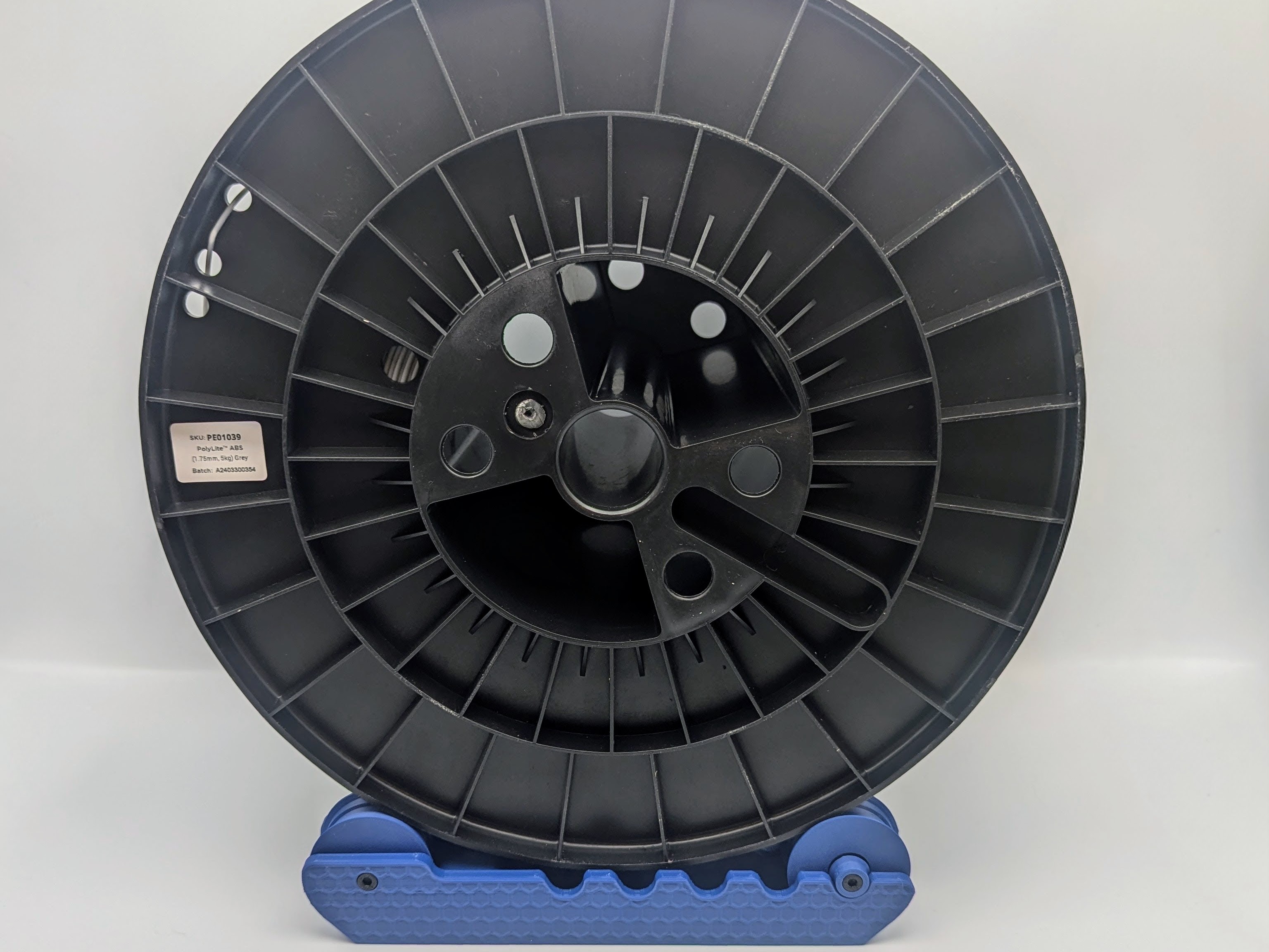

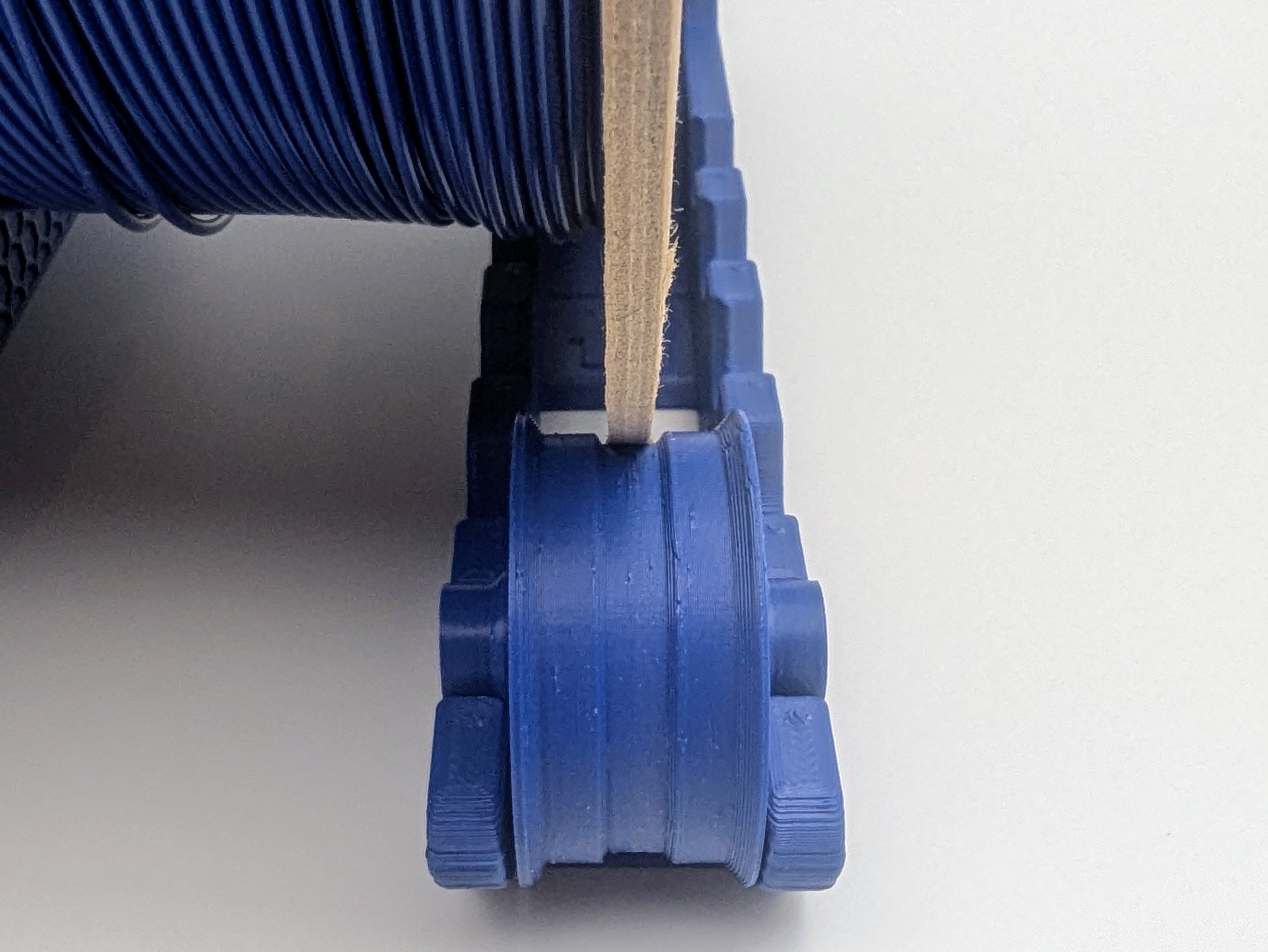

Mình đã in thử và dùng tốt với cả spool bìa carton lẫn spool nhựa, không gặp vấn đề gì. Khi in không cần supports. Chỉ cần pause lúc in phần Filament Wheels rồi đặt bearing vào để lắp ráp không cần keo. Mình có sẵn model cho cả phần cứng (hardware) M3 và M4.

Ngoài các phần đã in, bạn sẽ cần (tính cho mỗi base, và bạn sẽ muốn 2 base cho một spool):

• 2 x bulông M3/M4 x30 SHCS
• 2 x ê-cu M3/M4
• 2 x bearing 608rs
• Keo 502 (nếu bạn dùng chân TPU grip feet)

Mong là bạn sẽ thích mẫu này giống như mình! Chúc bạn in vui vẻ!
