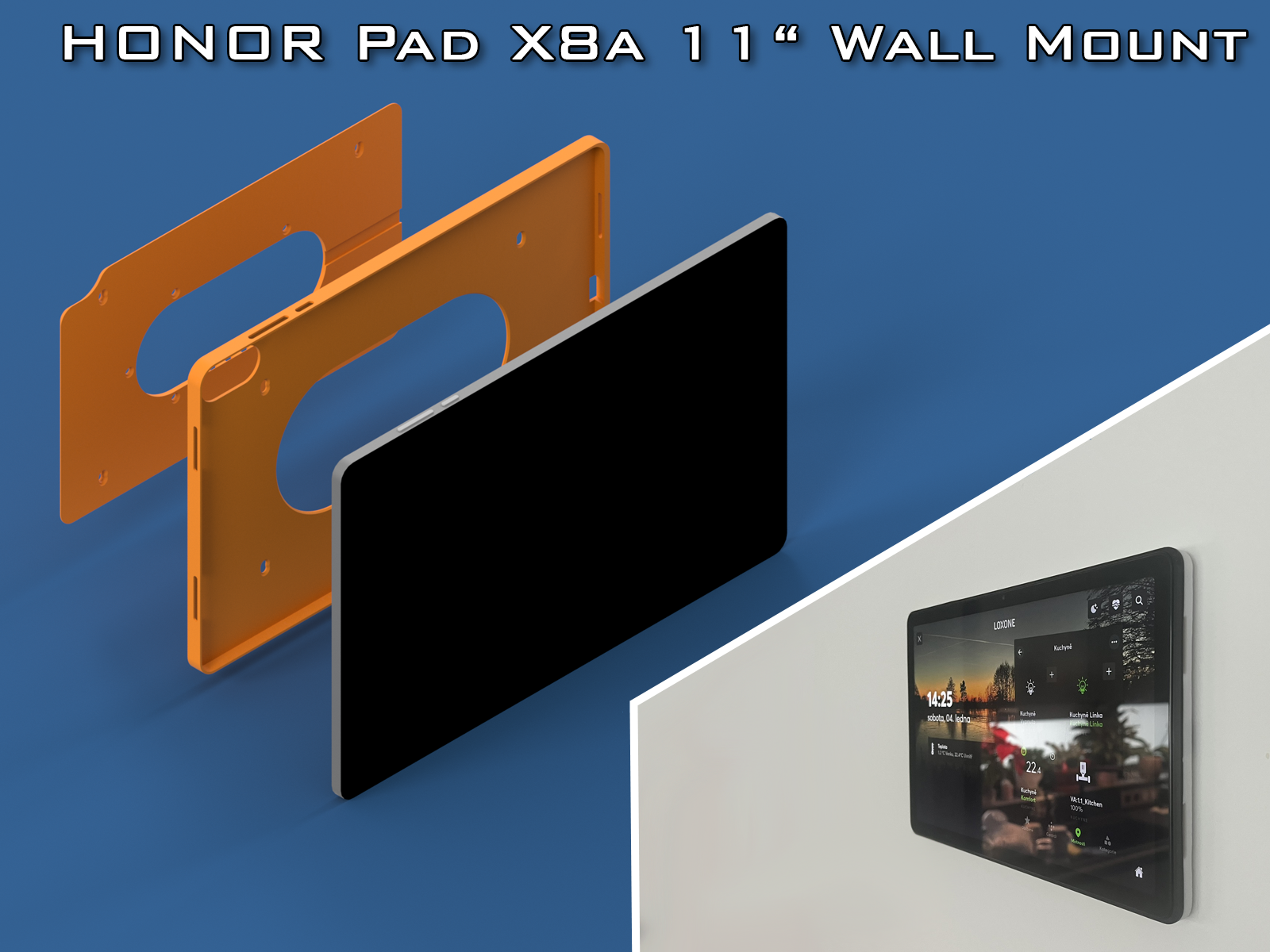

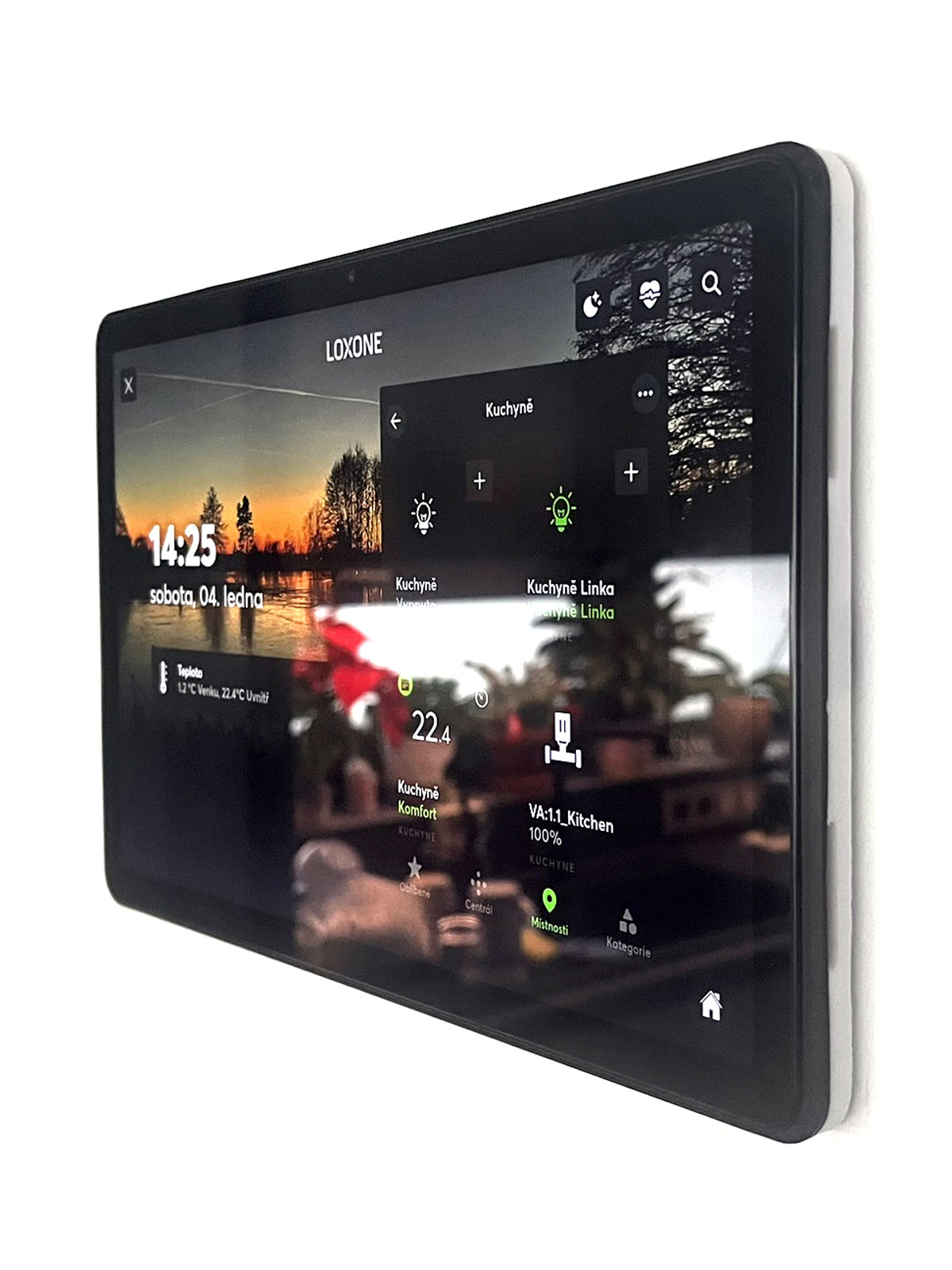

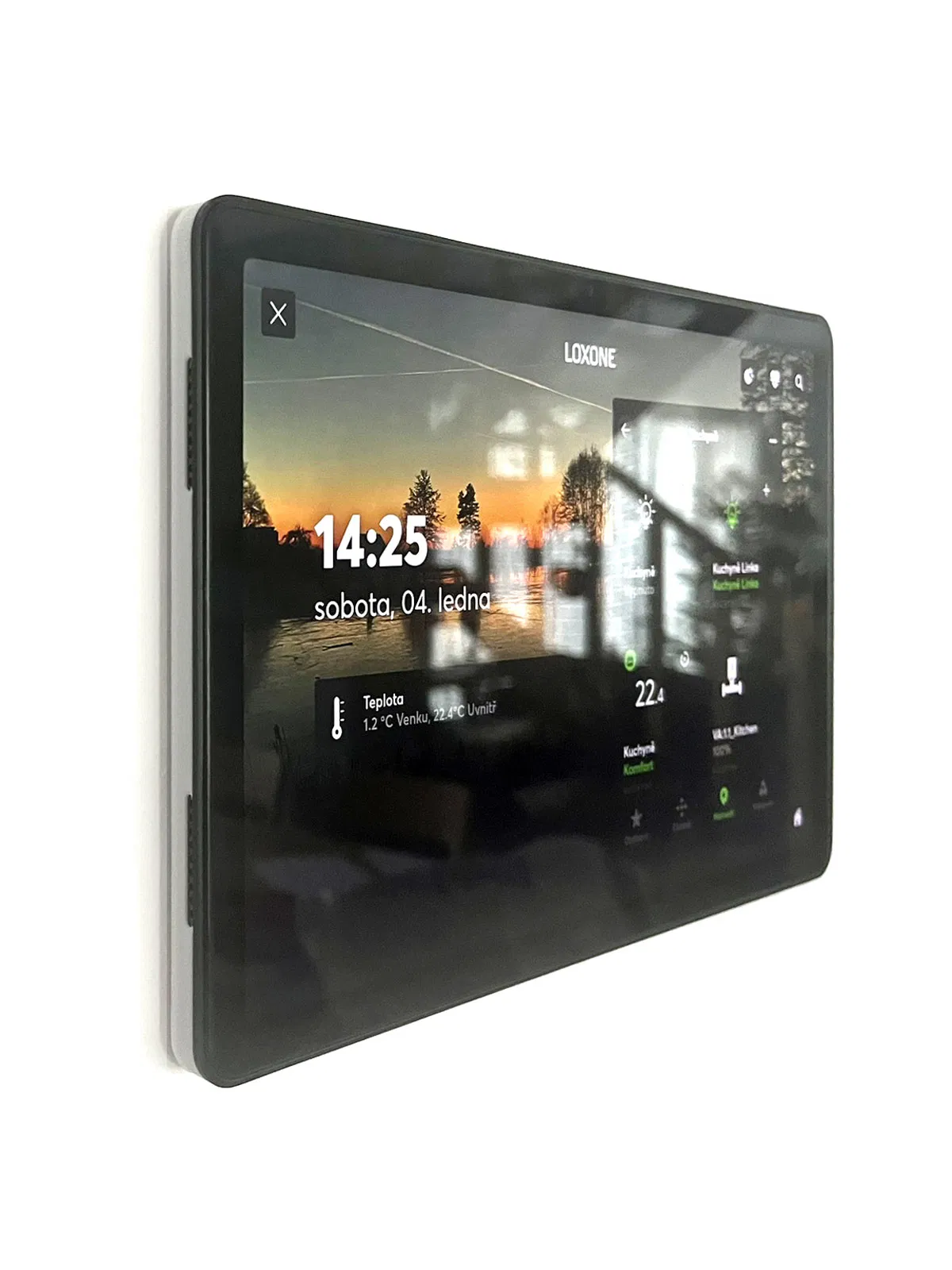

Giá treo tường Honor Pad X8a (Honor Pad X8a Wall Mount)

Mô tả

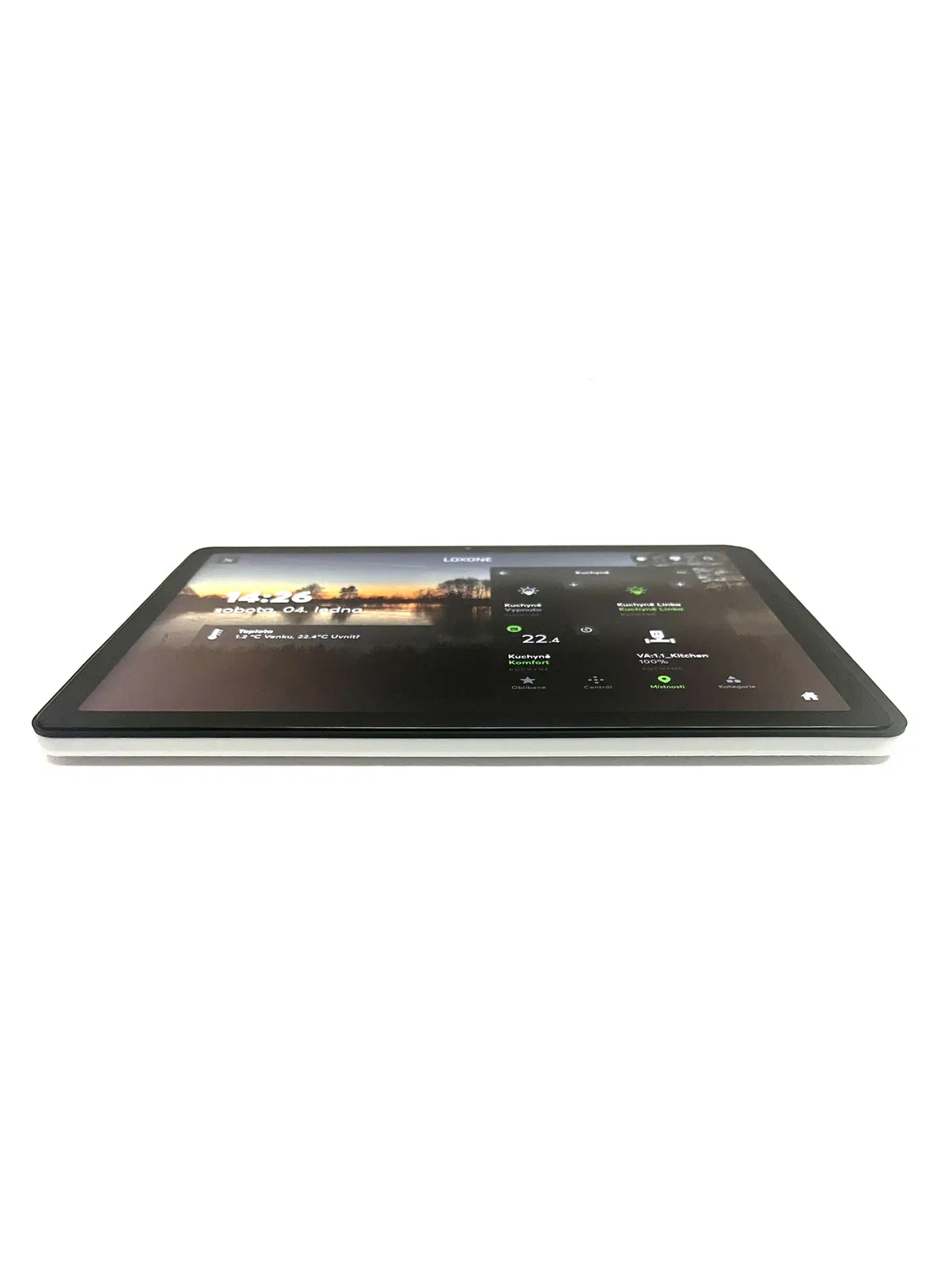

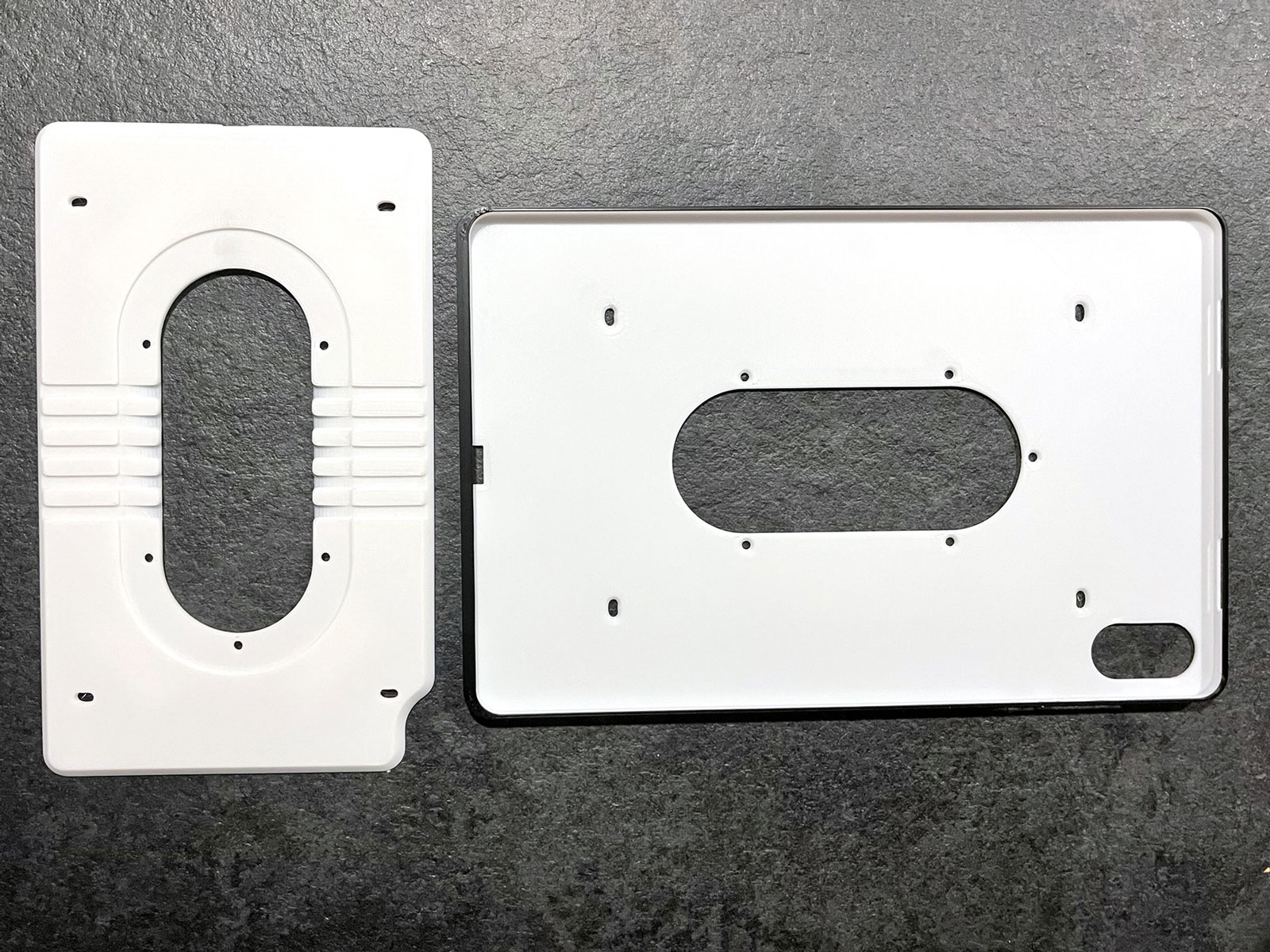

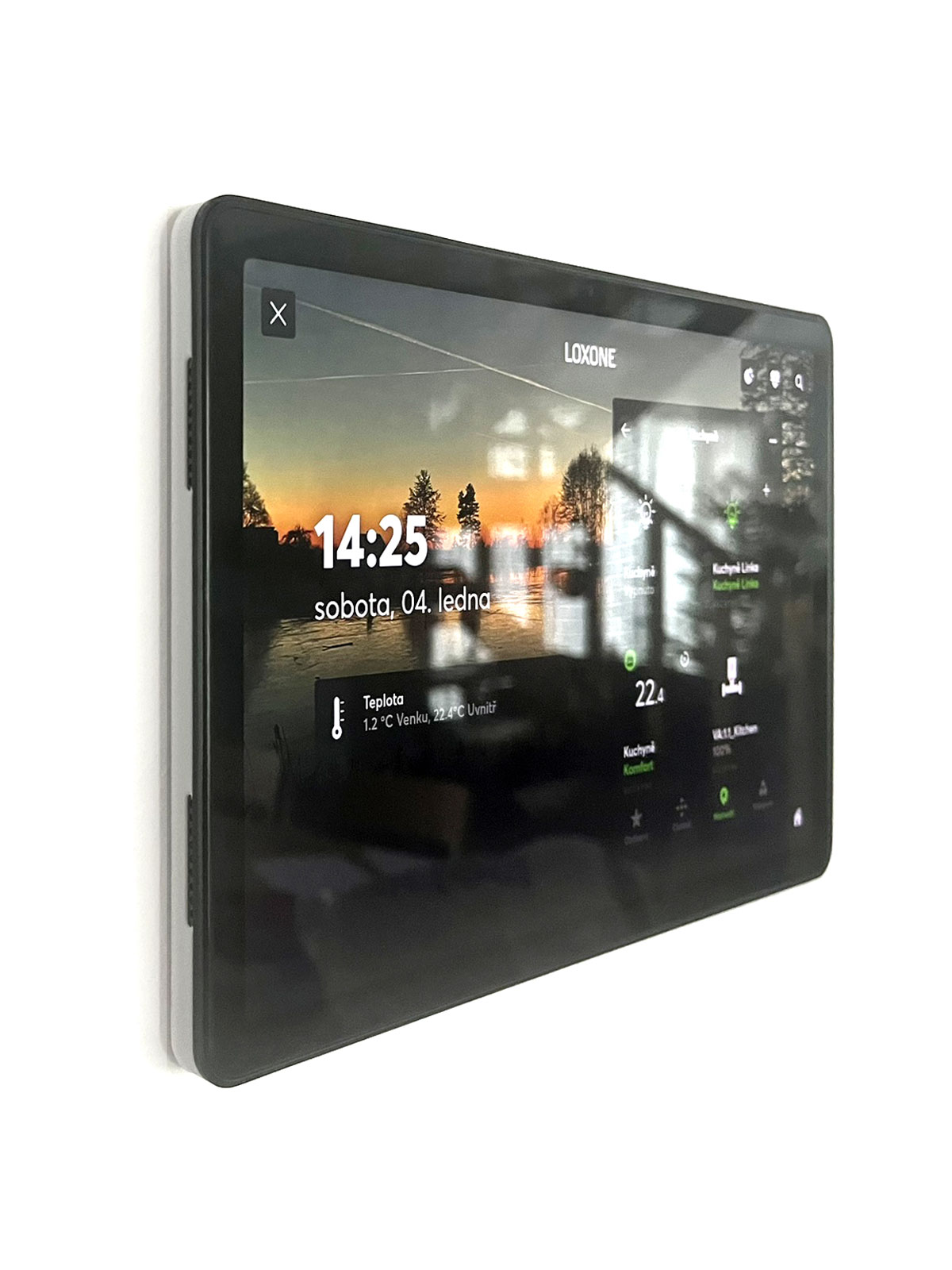

Giá treo tường cho tablet Honor Pad X8a 11". Thiết kế tối giản, không gây rối mắt và bám theo đường nét của tablet. Dây nguồn được giấu kín. Khoảng hở nhỏ giữa tường và tablet giúp tản nhiệt tốt hơn và tạo cảm giác tách bạch về mặt thị giác khi tường có độ cong. Miếng spacer (đệm cách) này có kênh thông gió để làm mát tốt hơn cho phần điện tử đặt trong hộp lắp đặt âm tường.

Bộ ngàm có kèm template khoan để canh vị trí trên tường và căn thẳng lỗ khoan cho dễ. Canh xong có thể bẻ/rách template này ra khỏi holder một cách dễ dàng, ví dụ dùng dao rọc giấy.

Nếu bạn ở Cộng hòa Séc, bạn có thể đặt mua nguyên bộ tại đây:

https://www.acomp.cz/chytra-domacnost/honor-pad-x8a-drzak-na-zed.html

Quy trình lắp ráp

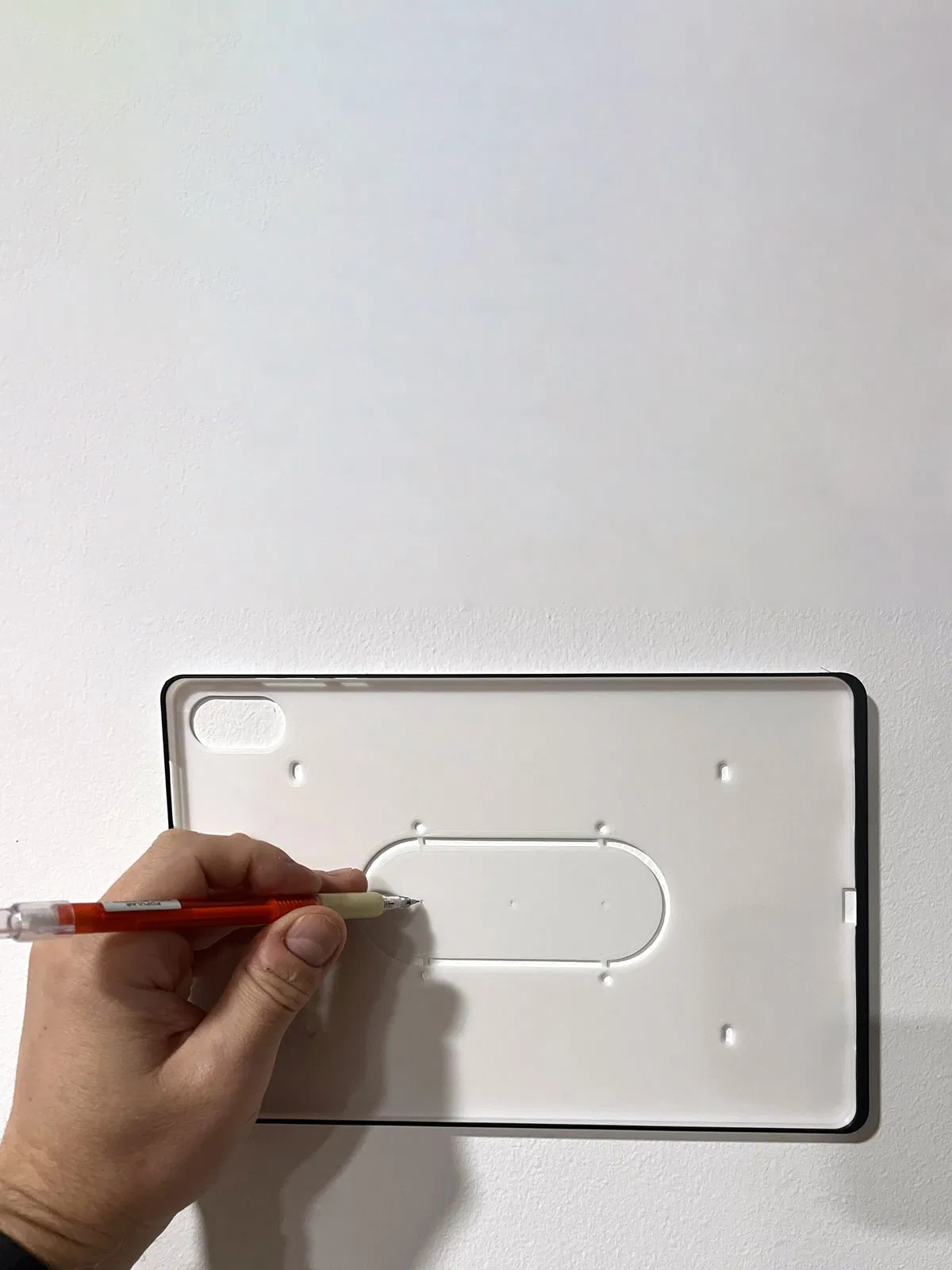

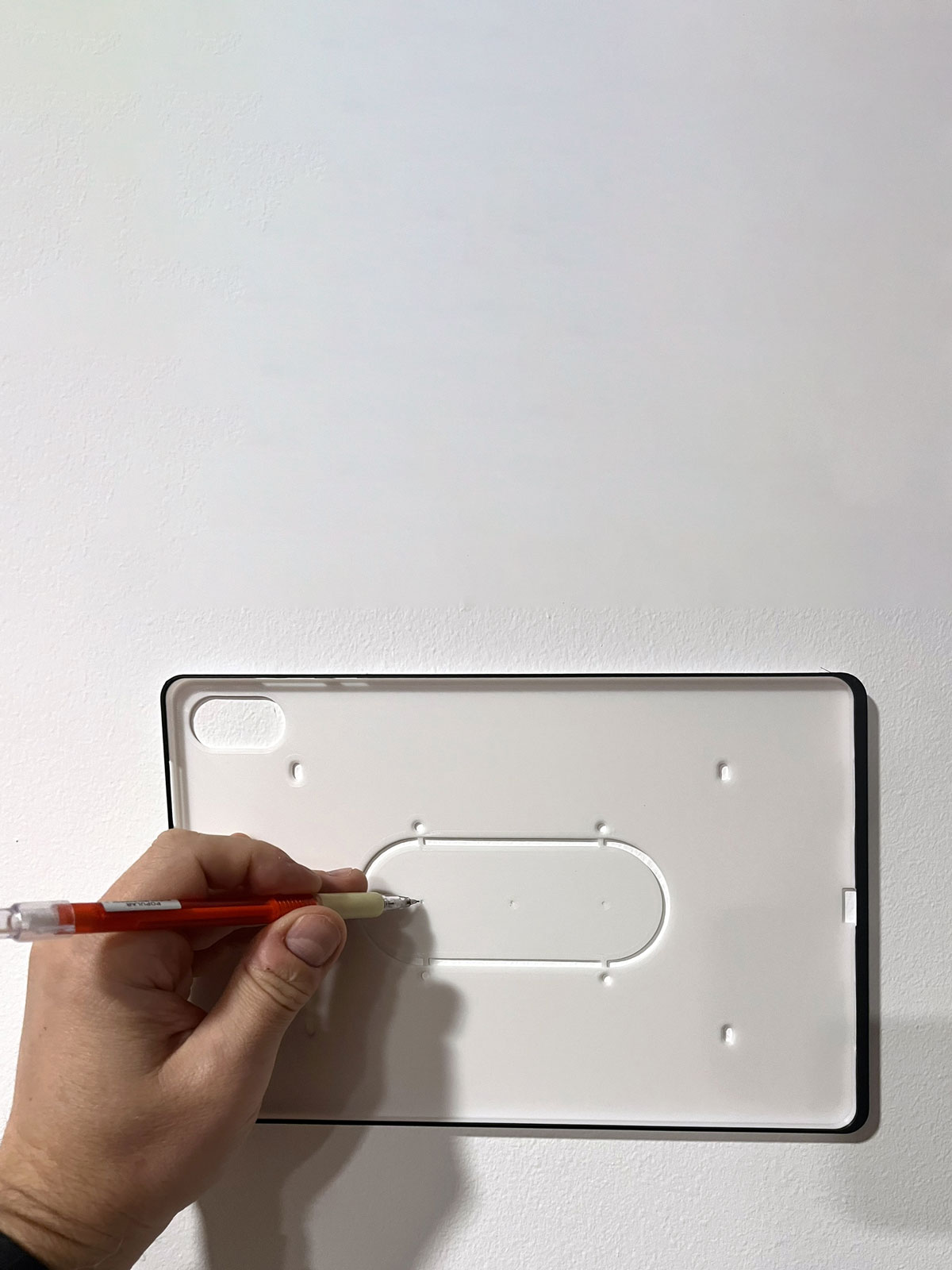

1. Chuẩn bị và đánh dấu lỗ. Dùng thước nivo để canh thẳng bracket và đánh dấu vị trí lỗ khoan. Khoảng cách giữa các lỗ là 71 mm. Nếu cần, bạn có thể vẽ/đánh dấu viền holder lên tường để cắt khoét hoặc để lắp trên vật liệu khác ngoài tường thạch cao.

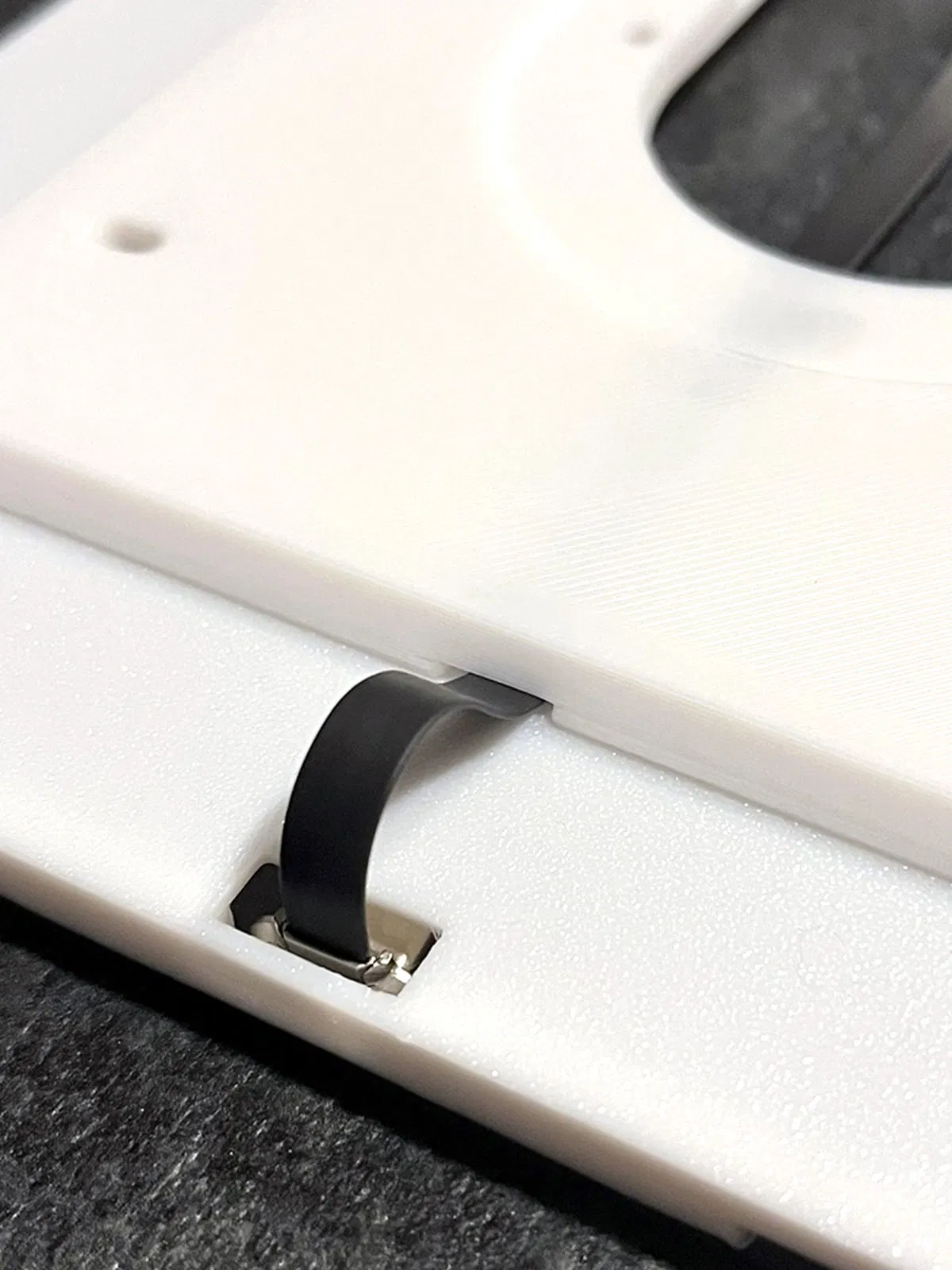

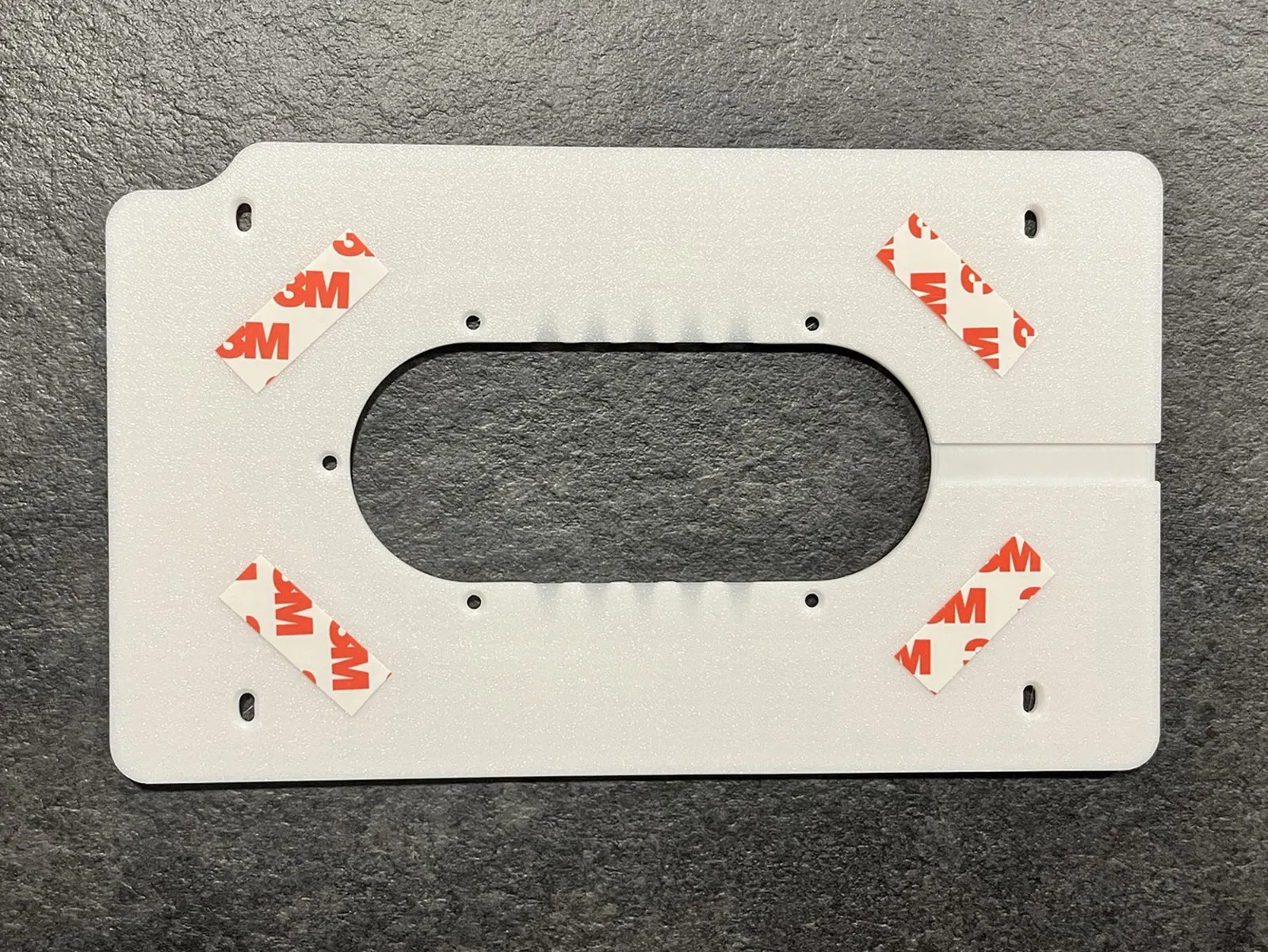

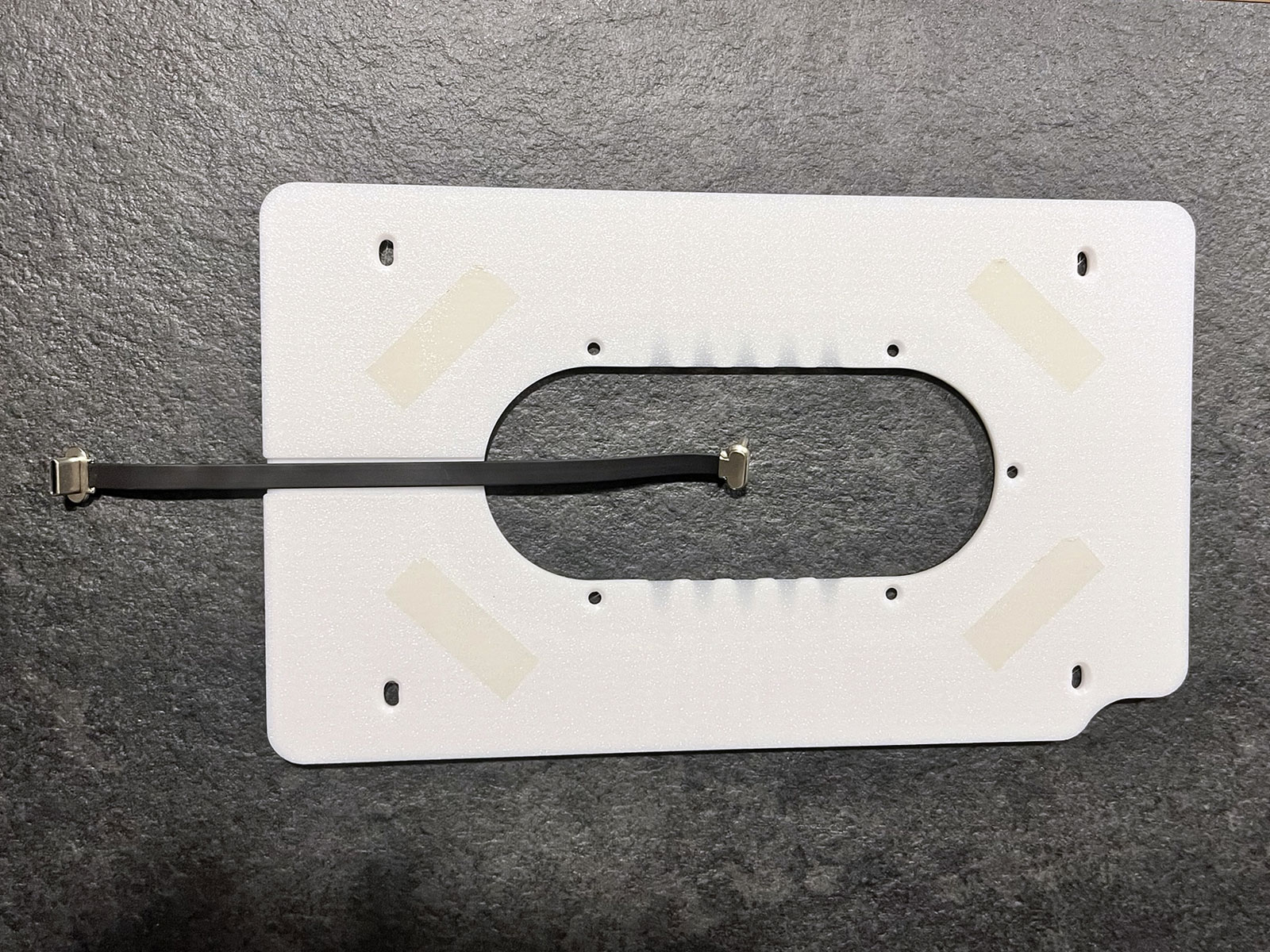

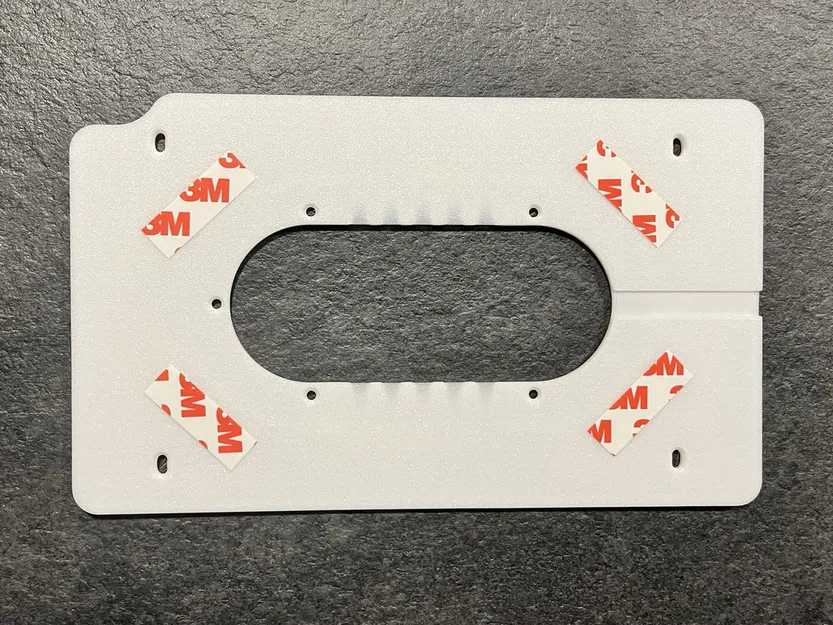

2. Lắp spacer và dây: Đặt spacer lên mặt phẳng và luồn dây nguồn vào rãnh đã chuẩn bị. Đảm bảo hai đầu dây được xoay đúng hướng. Sau đó dán bracket lên spacer bằng băng keo 2 mặt. Nhớ kiểm tra để dây có thể trượt tự do trong rãnh.

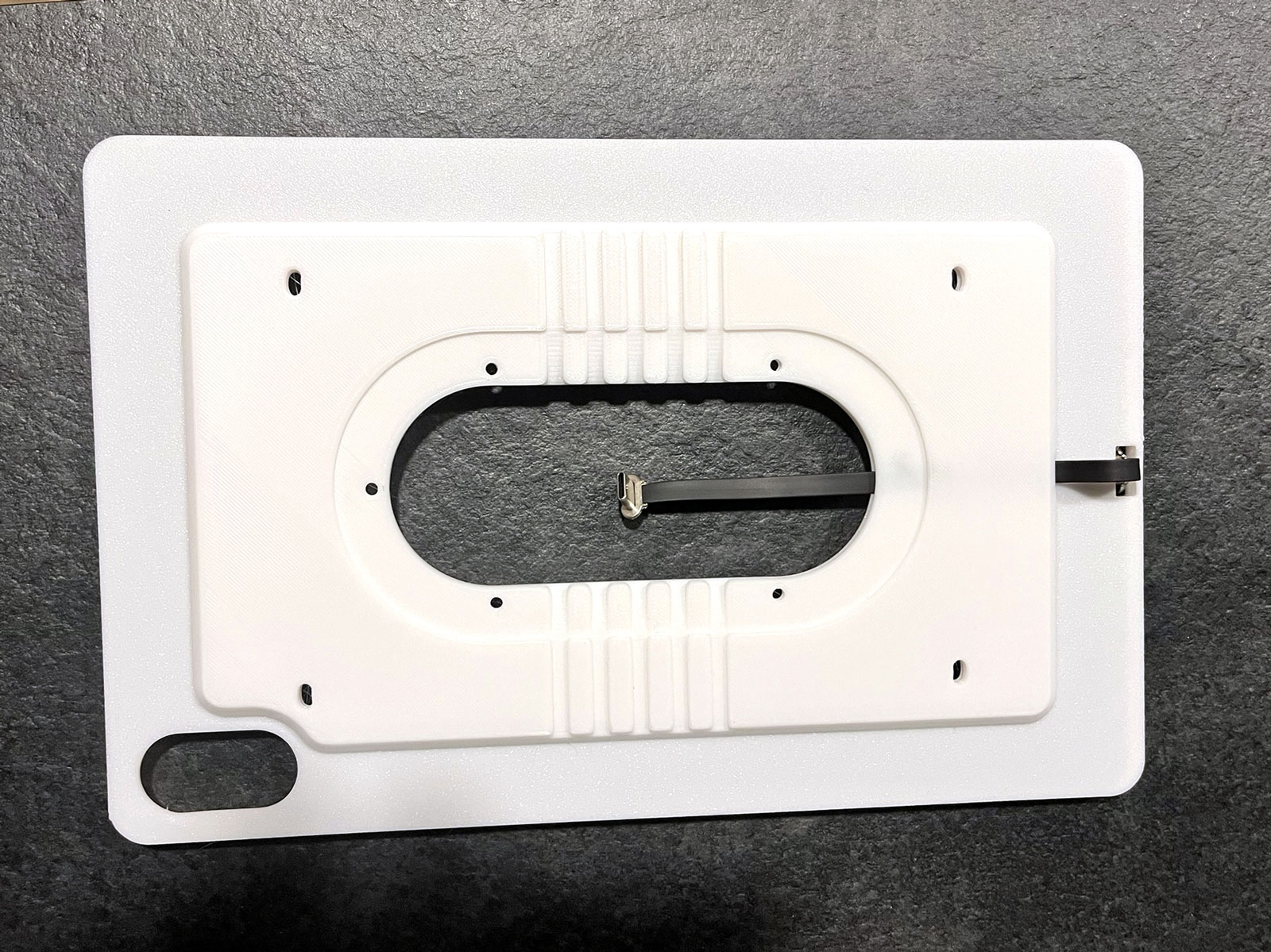

3. Kéo dây: Luồn/kéo dây nguồn qua lỗ trên bracket để sẵn sàng cắm vào tablet.

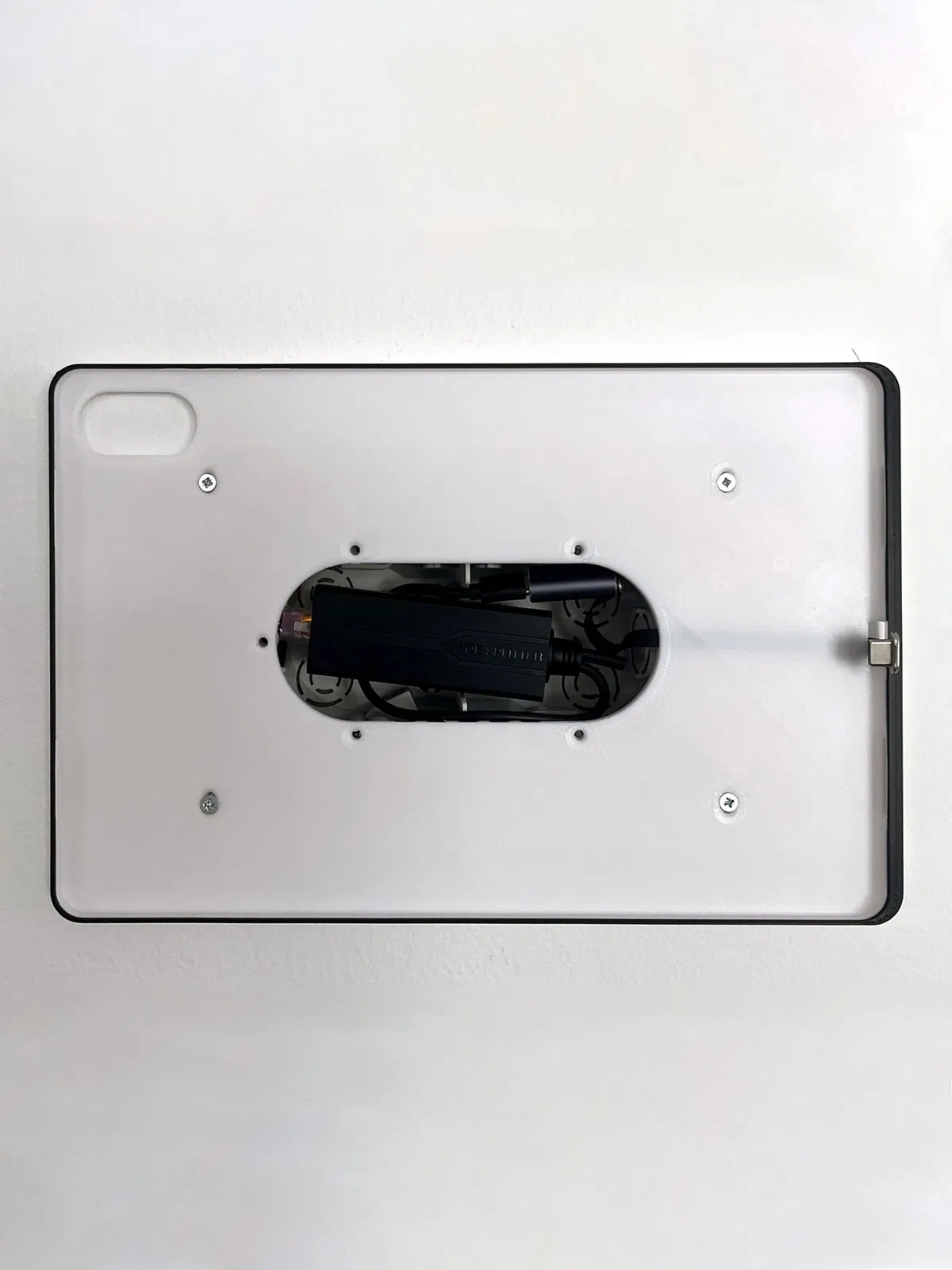

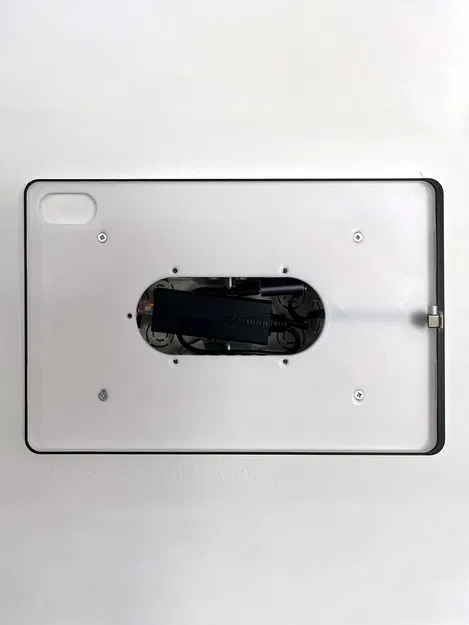

4. Bắt mount lên tường: Dùng vít đầu chìm (khuyến nghị đường kính 3 mm) để bắt mount lên tường. Siết vít sao cho đầu vít ngang mặt bracket và không bị lồi ra.
5. Chuẩn bị phụ kiện nguồn cần thiết, như adapter POE2USB, Step Down converter, hoặc nguồn khác tùy bạn chọn.
6. Đặt tablet vào mount: Cắm dây nguồn vào tablet. Đưa tablet vào holder theo kiểu nghiêng: đưa phía có cổng kết nối vào trước, rồi mới đưa đầu còn lại vào. Chú ý các nút bấm của tablet và các cầu mỏng trên holder để tránh làm hư.
7. Cố định tablet: Nếu bạn lo tablet có thể rơi ra khỏi holder, có thể dùng băng keo 2 mặt để cố định. Cách này giúp tablet nằm chắc ngay cả khi sử dụng nhiều.
8. Tránh đặt holder, và đặc biệt là tablet, ở vị trí có nắng chiếu trực tiếp.

Có vài cách để cấp nguồn cho thiết bị

• PoE (Power over Ethernet): Cấp nguồn qua dây Ethernet CAT 5e hoặc cao hơn khi dùng bộ chuyển PoE sang USB-C.
• Step-Down Voltage Converter: Lựa chọn phổ biến nhất là hạ từ 24V/48V xuống 5V USB-C.
• Mains Adapter: Cắm điện lưới 230V và chuyển sang 5V USB-C.

Dây cáp

• Dây 150mm USB-C sang USB-C, đầu vuông góc, loại mỏng.
• https://megabonus.com/y/p9Ya7
• Sạc PoE sang USB-C
• https://megabonus.com/y/aphBA
• Để đảm bảo an toàn và vận hành đúng, khuyến nghị việc đi dây nên do người có chuyên môn thực hiện.

Yêu cầu in

• Cần máy in lớn hơn: tối thiểu 265mm x 175mm.
• PLA hoặc vật liệu bạn muốn. Không cần support, 3 perimeter trở lên, infill 25%, layer 0.2mm.
• Từ cuối lỗ cho nút bấm lên tới phía trên là màu đen. Cần máy in đa màu
