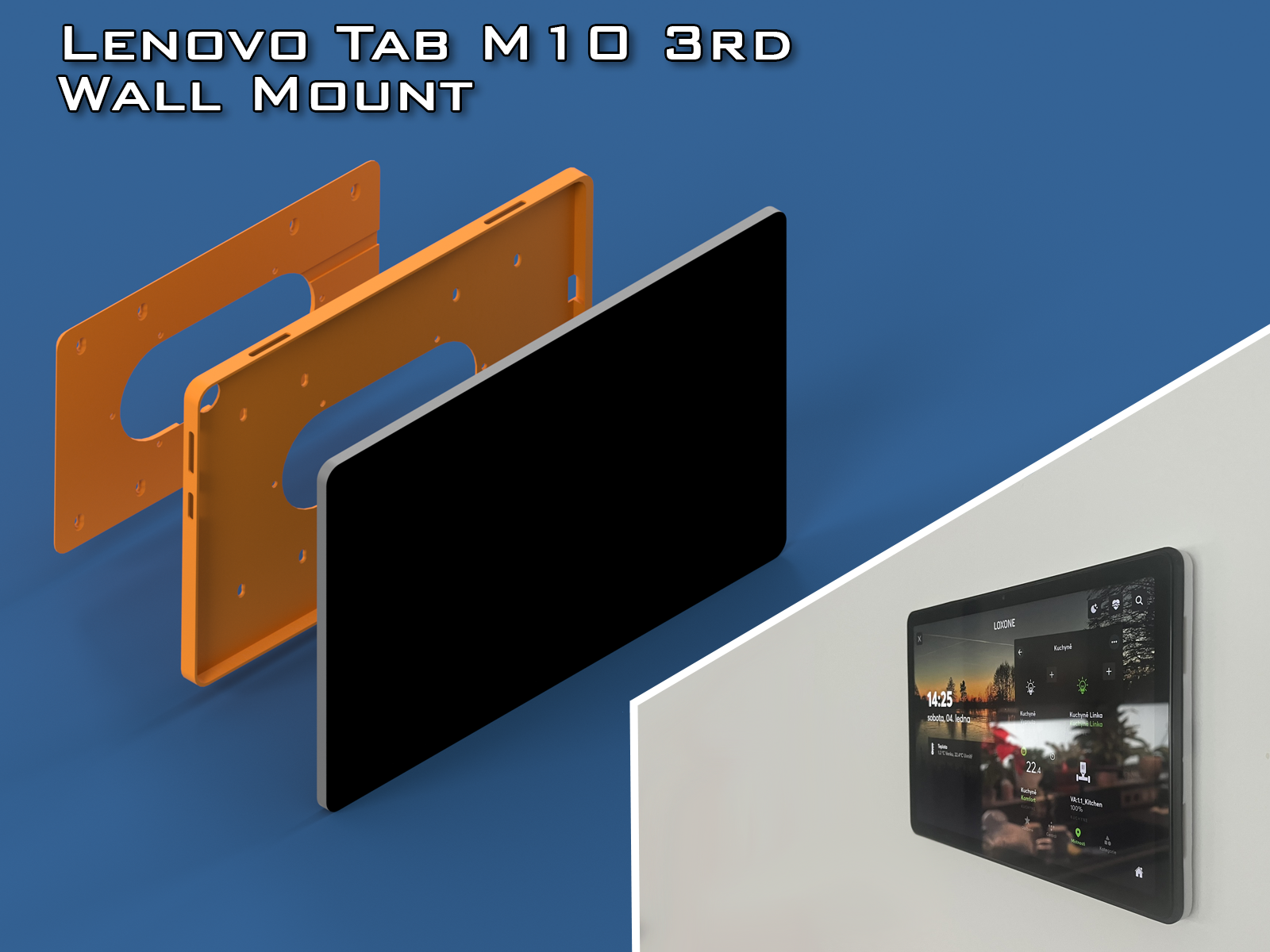

Giá Treo Tường Lenovo Tab M10 3rd (Wall Mount)

Mô tả

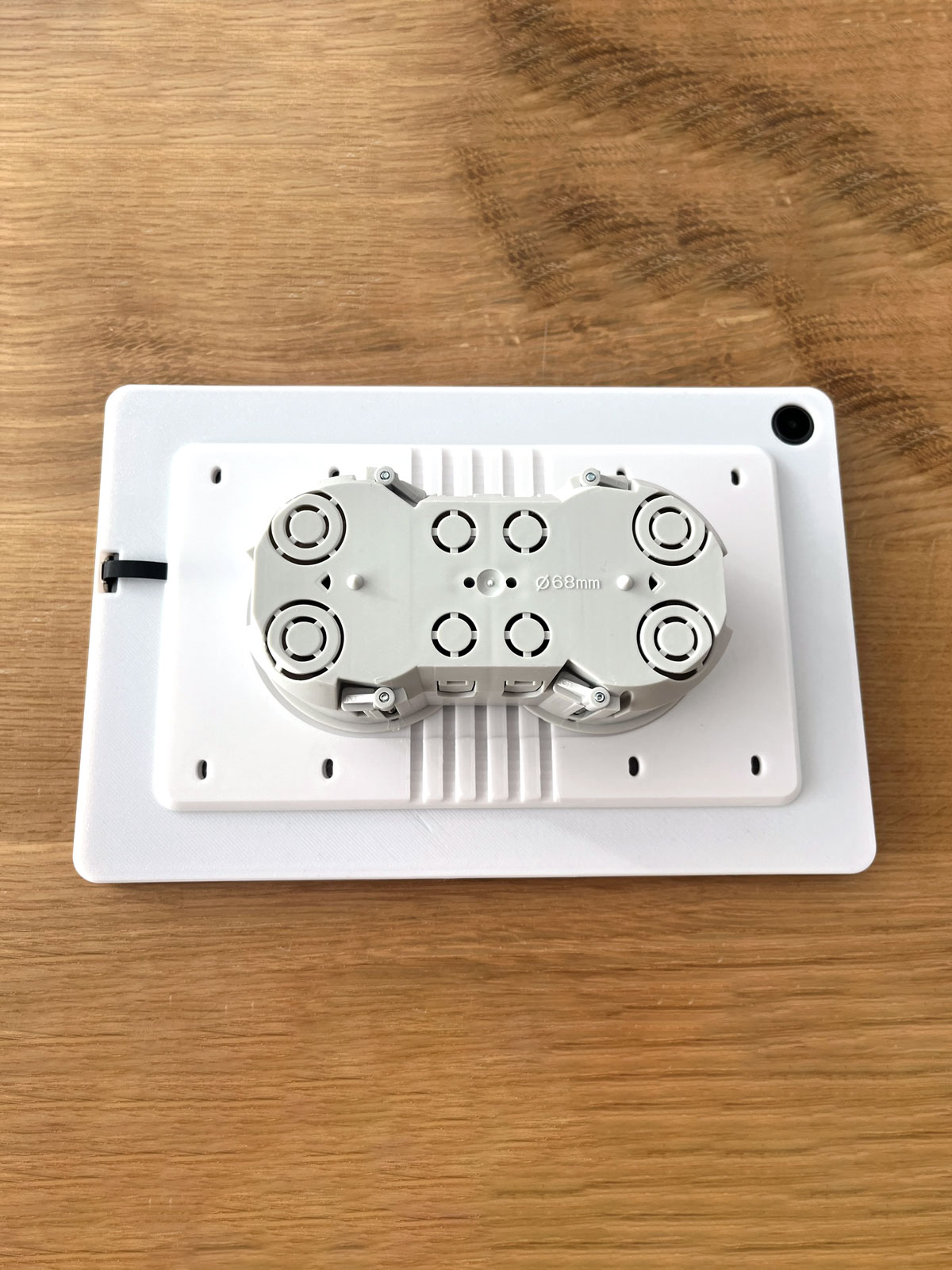

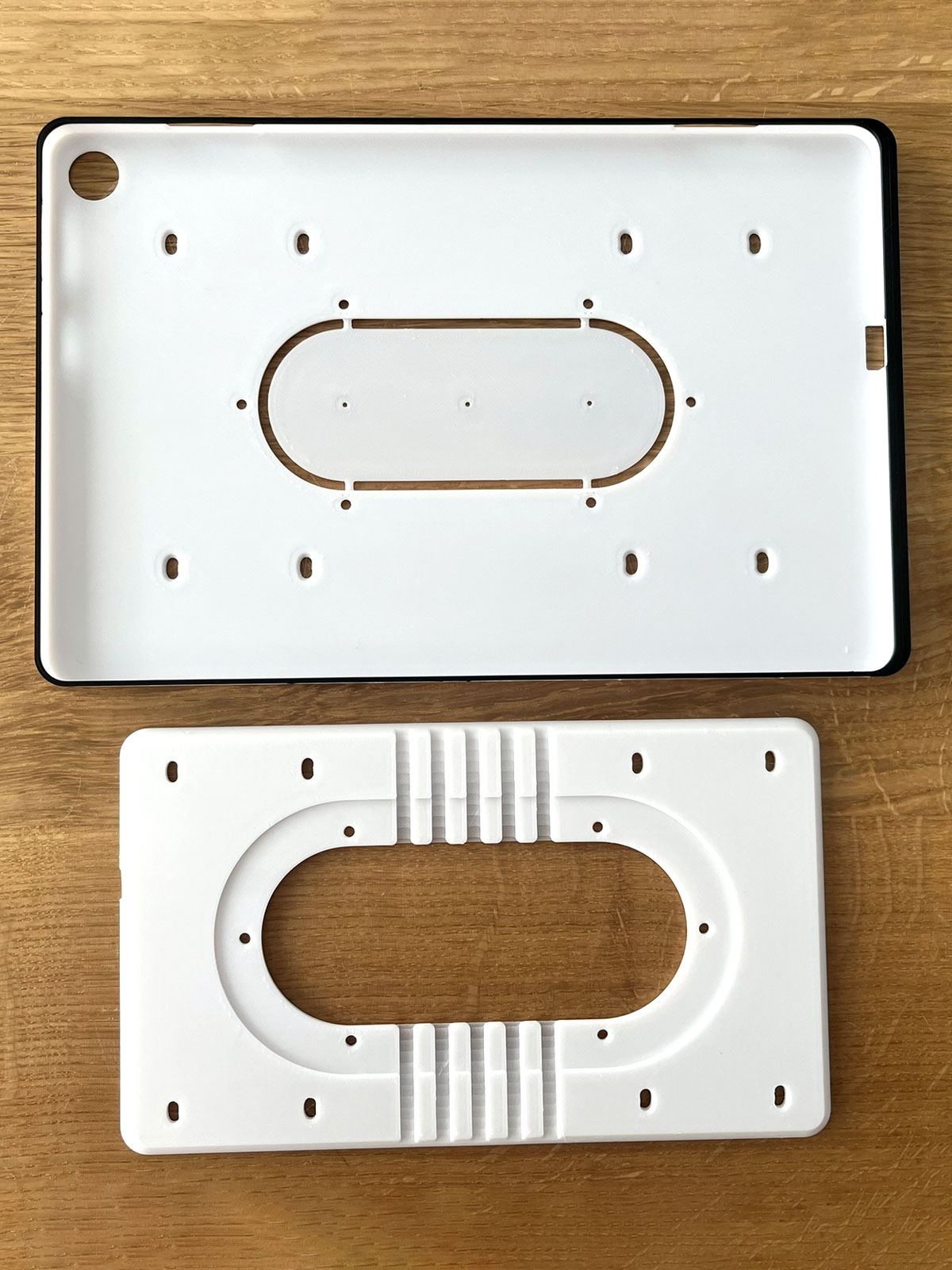

Giá treo tường cho tablet Lenovo Tab M10 3rd. Thiết kế tối giản, gọn gàng, bám theo đường nét của tablet nên không bị “lố” khi gắn lên tường. Dây nguồn được giấu kín. Khe hở nhỏ giữa tường và tablet giúp tản nhiệt tốt hơn, đồng thời tạo cảm giác tách bạch về thị giác nếu tường có độ cong. Miếng đệm (spacer) này có các kênh thông gió để làm mát tốt hơn cho phần điện tử nằm trong hộp âm tường.
Kèm theo giá đỡ có mẫu khoan (drilling template) để canh vị trí trên tường và căn lỗ khoan cho dễ. Canh xong có thể bẻ/tách mẫu này ra khỏi holder một cách đơn giản, ví dụ dùng dao rọc giấy.

Nếu bạn ở Cộng hòa Séc, có thể đặt mua nguyên bộ tại đây:

https://www.acomp.cz/chytra-domacnost/lenovo-tab-m10-3rd-drzak-na-zed.html

Quy trình lắp ráp

1. Chuẩn bị và đánh dấu lỗ. Dùng thước thủy để cân bằng giá đỡ rồi đánh dấu vị trí lỗ khoan. Khoảng cách giữa các lỗ là 71 mm. Nếu cần, bạn có thể đồ theo viền holder lên tường để cắt/đục, hoặc để lắp lên vật liệu khác ngoài thạch cao.

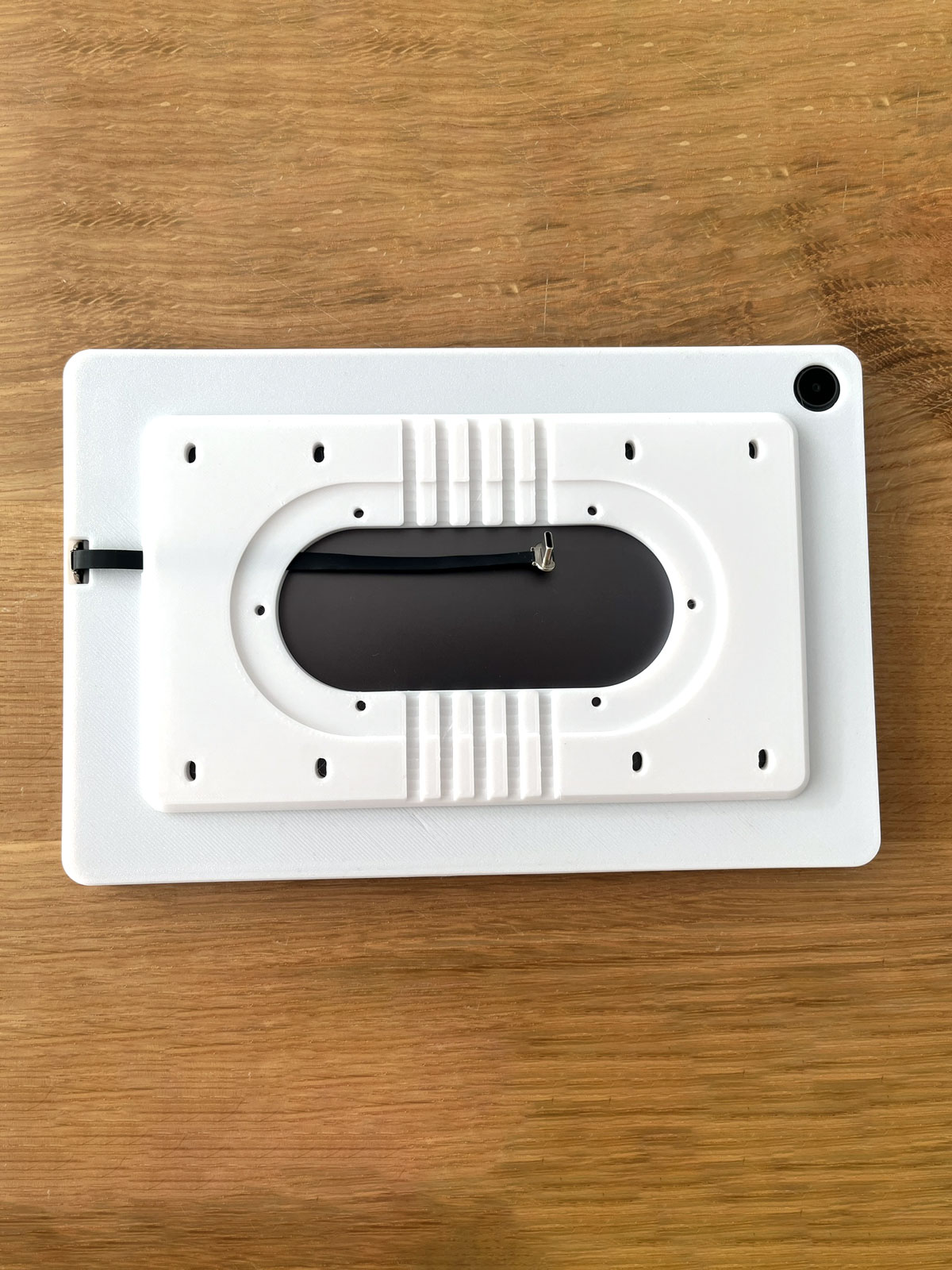

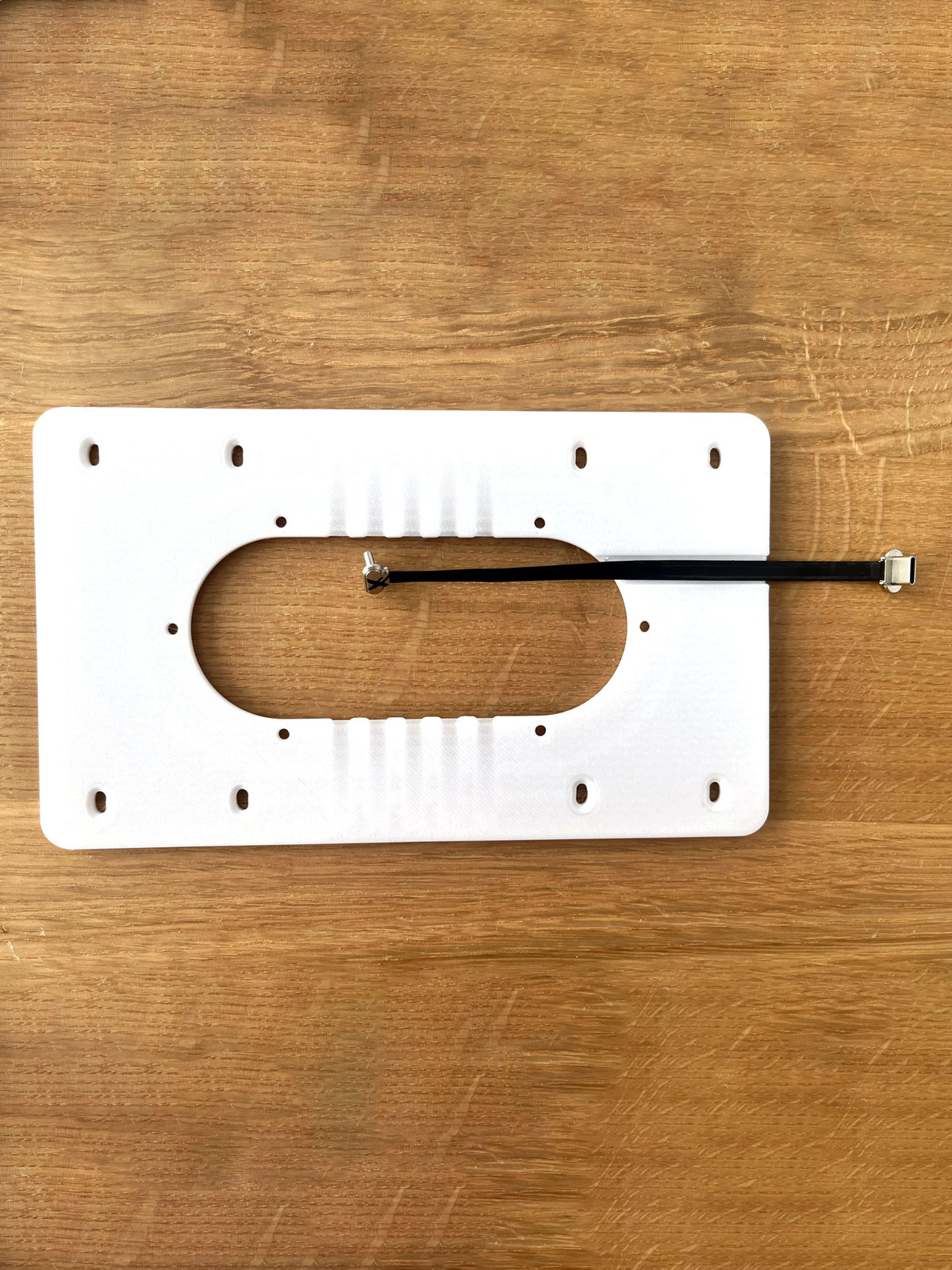

2. Lắp spacer và dây: Đặt spacer lên mặt phẳng rồi luồn dây nguồn vào rãnh đã chuẩn bị. Đảm bảo hai đầu dây được xoay đúng hướng. Sau đó dán bracket vào spacer bằng băng keo hai mặt. Đảm bảo dây có thể trượt tự do trong rãnh.

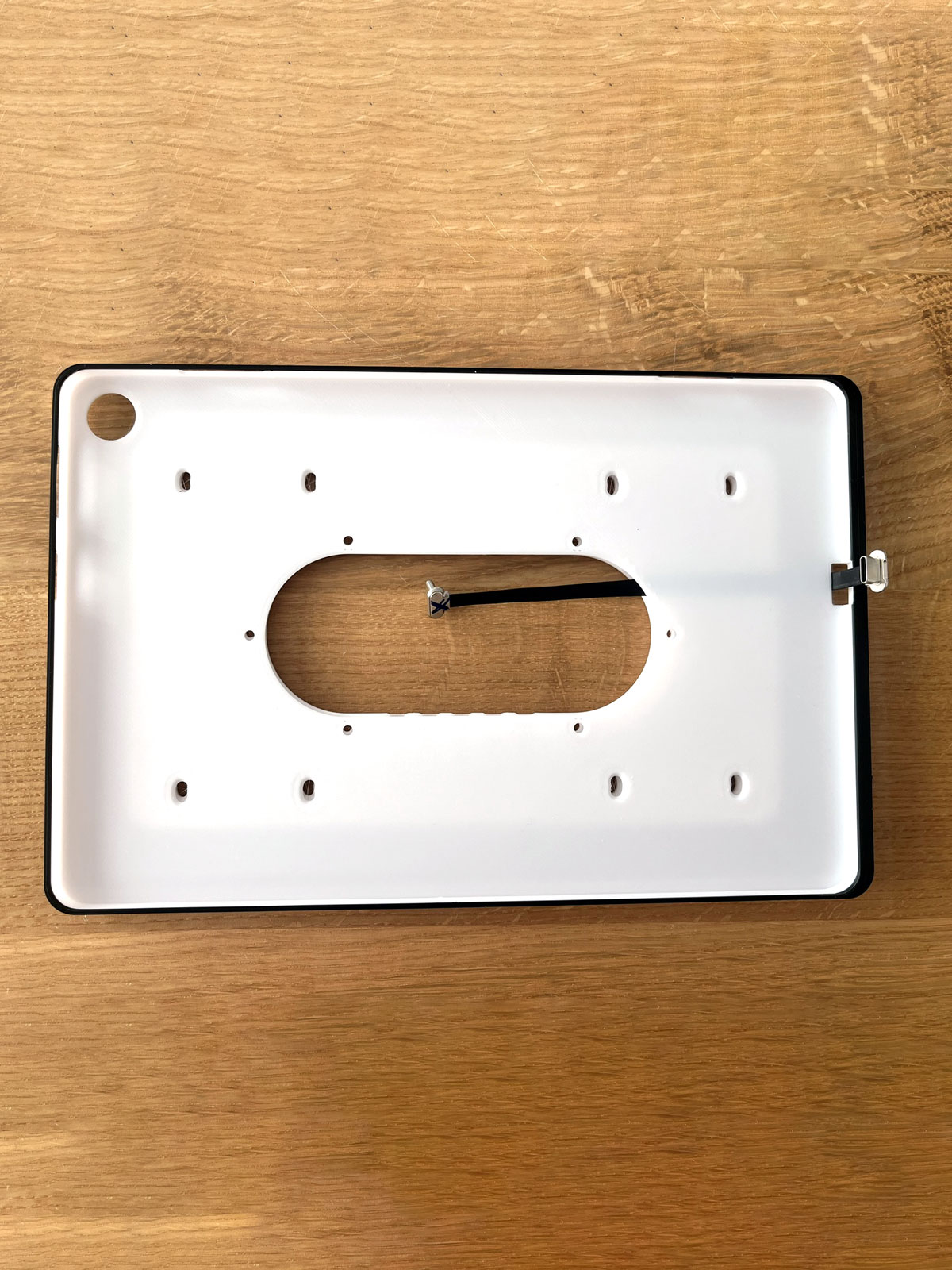

3. Kéo dây: Luồn/kéo dây nguồn qua lỗ trên bracket để sẵn sàng cắm vào tablet.

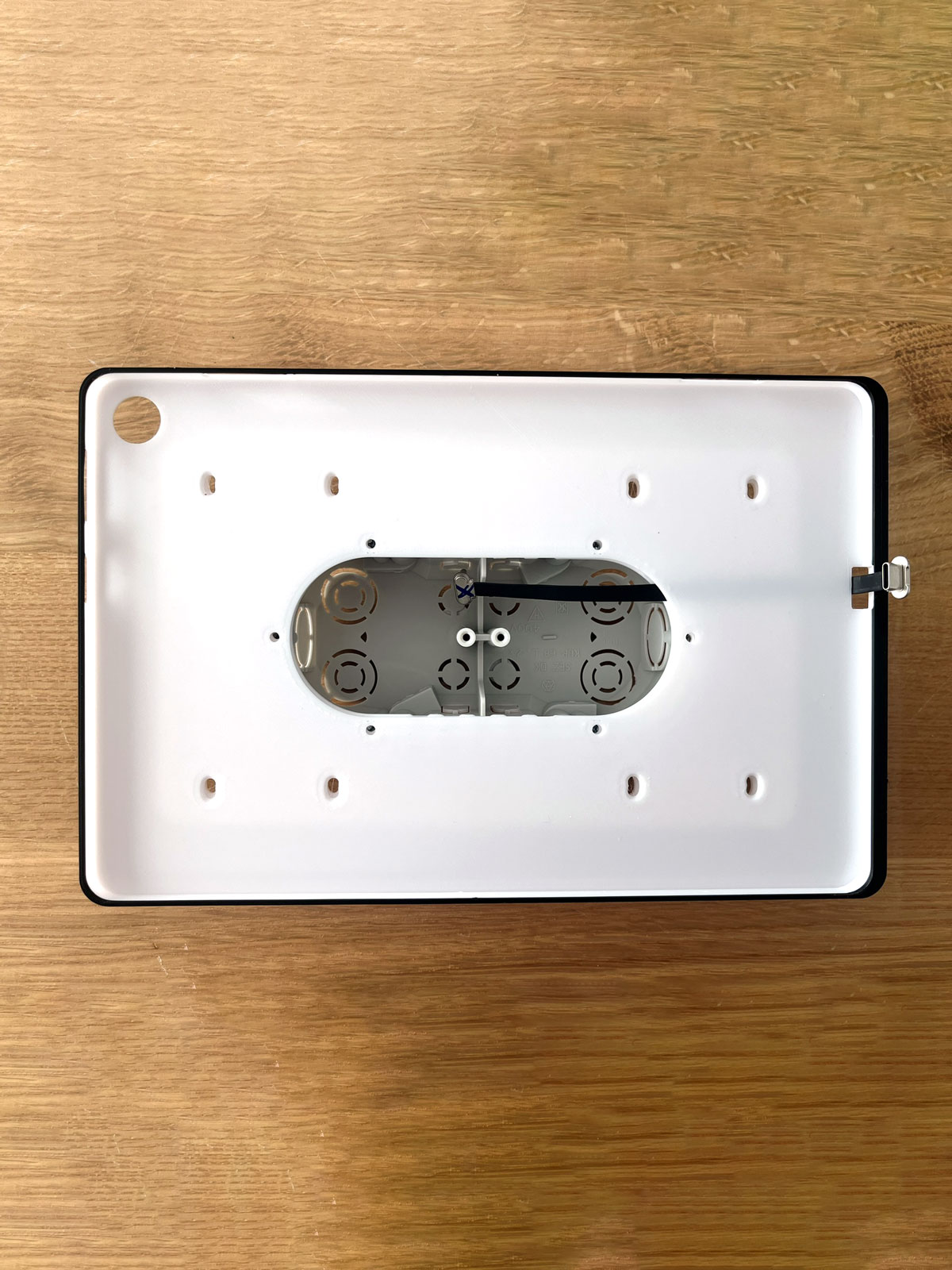

4. Bắt mount lên tường: Dùng vít đầu chìm (khuyến nghị đường kính 3 mm) để bắt mount lên tường. Siết vít sao cho đầu vít ngang mặt bracket và không bị lồi ra.
5. Chuẩn bị phụ kiện cấp nguồn cần thiết, ví dụ POE2USB adapter, Step Down converter, hoặc nguồn khác theo nhu cầu.
6. Đặt tablet vào mount: Cắm dây nguồn vào tablet. Đưa tablet vào holder theo hướng nghiêng — đưa phía có cổng kết nối vào trước, rồi tới đầu còn lại. Chú ý các nút bấm trên tablet và các “cầu” mỏng trong holder để tránh làm hư.
7. Cố định tablet: Nếu bạn lo tablet có thể rơi khỏi holder, có thể dùng băng keo hai mặt để dán cố định. Cách này giúp tablet nằm chắc kể cả khi sử dụng nhiều.
8. Tránh đặt holder và đặc biệt là tablet ở vị trí bị nắng chiếu trực tiếp.

Có vài cách để cấp nguồn cho thiết bị

• PoE (Power over Ethernet): Cấp nguồn qua dây Ethernet CAT 5e trở lên khi dùng bộ chuyển PoE sang USB-C.
• Step-Down Voltage Converter: Lựa chọn phổ biến nhất là hạ áp từ 24V/48V xuống 5V USB-C.
• Mains Adapter: Cắm điện lưới 230V và chuyển xuống 5V USB-C.

Dây cáp

• Dây 150mm USB-C to USB-C đầu vuông (right angled), loại mỏng.
• https://megabonus.com/y/p9Ya7
• Sạc POE to USB-C
• https://megabonus.com/y/aphBA
• Để đảm bảo an toàn và vận hành đúng, khuyến nghị nên để người có chuyên môn thực hiện phần đi dây.

Yêu cầu in 3D

• PLA hoặc vật liệu bạn muốn. Không cần supports, 3 perimeter trở lên, 25% infill, layer 0.2mm.
• Từ cuối lỗ cho nút bấm lên tới phía trên là màu đen. Cần máy in multi color
