Prusa XL spool holder – Giá đỡ cuộn filament thay thế ổn định hơn

Mình làm cái mount này để gắn cuộn filament lên Prusa XL ổn định và đáng tin cậy hơn nhiều. Đúng là sẽ tốn thêm chút thao tác (+30s) khi lắp/tháo cuộn, nhưng bù lại cuộn sẽ quay đúng trục, không bị xê dịch lên xuống hay ngang dọc, không còn lắc lư/thiếu ổn định.

Mình đã test với 4–5 hãng filament khác nhau (những gì mình đang có). Về lý thuyết thì nó sẽ hợp với hầu hết (nếu không muốn nói là tất cả) cuộn 1KG, nhưng mình rất muốn nghe thêm phản hồi: cuộn nào hợp, cuộn nào không.

Versions

Quan trọng! Mình mới biết là Prusa XL có 2 phiên bản spool holder (phần spool) được ship kèm. Bản đầu tiên mình làm là cho ốc M4x12mm, nhưng có một “Version A” dùng loại ốc khác.

• Version B: Đây là bản mặc định, dùng ốc M4x12mm và kiểu gắn tương ứng. Trừ khi có ghi rõ khác đi, các file .step và file .3mf là cho bản này.
• Version A: Đây là bản dùng bolt M5x85mm dài hơn. Các file .step và .3mf sẽ được ghi chú rõ là cho biến thể này.

Lưu ý là chỉ có 2 nửa của bolt là thay đổi, các phần còn lại đều giống nhau.

Ngoài ra còn có một biến thể “Long” cho toàn bộ cụm, có thể sẽ hữu ích cho cuộn 2KG hoặc lớn hơn.

Updates

• 01-31-2025: Mình thêm một phiên bản dài hơn của holder screw. Nhờ vậy có thể dùng mount ngắn với cuộn 2KG (hoặc có thể lớn hơn), ngay cả khi dùng bolt ngắn. Mình khuyên dùng cái này hơn so với bolt dài đang có.
• 02-29-2024: Thêm biến thể Version A của bolt.
• 02-28-2024: Mình cải thiện ren trên con ốc/nut lớn (hình lục giác). Nó kẹp chặt hơn, nhưng sẽ cần in lại toàn bộ holder (nhưng không cần in lại con nut lớn còn lại—phần đó giữ nguyên).
• 02-26-2024: Mình chỉnh nhẹ phần bolt để mối ghép chắc hơn một chút.
• 02-26-2024: Mình thêm một folder gồm 4 chi tiết tuỳ chọn để in spool holder bản rất rộng. Về lý thuyết là cho cuộn 2KG chẳng hạn. Hiện mình chưa test, và mình lo là sẽ rất khó gắn lên frame vì sẽ cần dụng cụ rất dài. Nhưng nếu ai thử, cho mình biết là nó có quá dài không, và liệu mình có thể làm ngắn lại để dụng cụ với tới ốc như cần thiết không.

Parts

Có vài bộ phận cơ bản ở đây, theo cách mình đặt tên (hơi tuỳ hứng):

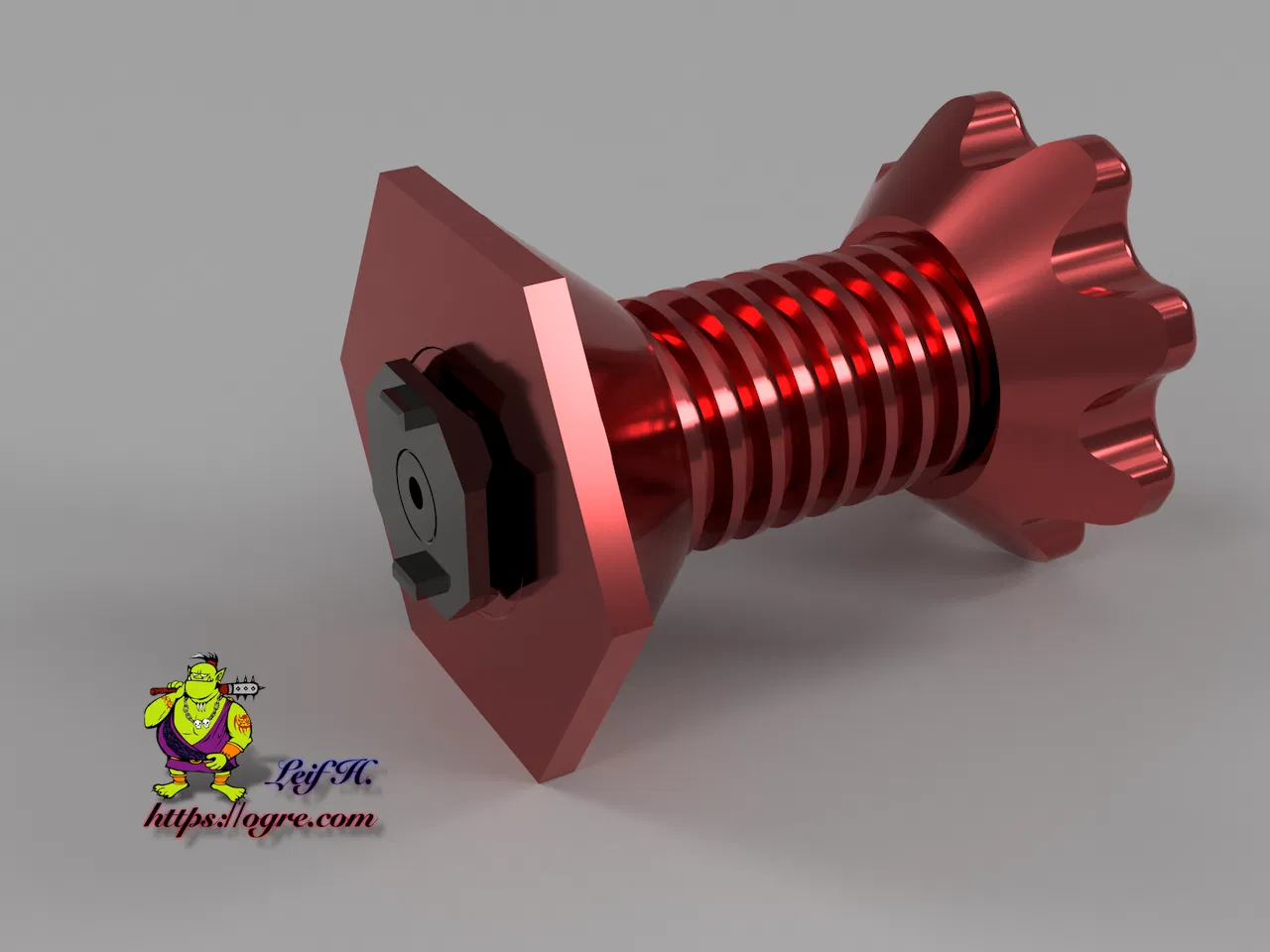

• The bolt: Đây là phần gắn bên trong, được bắt lên frame của Prusa XL bằng ốc M4x12mm. Nó cũng đóng vai trò là vòng trong của kiểu “semi-bearing” trong thiết kế này.
• The Holder: Đây là phần giữ cuộn filament. Phần lớn sẽ được gắn cố định với The bolt ở trên vào frame XL. Nhưng có một phần là rời, dùng để kẹp chặt cuộn (gần như mọi kích thước) vào holder. Phần bên trong holder được gọi là “The Tube”. Hiện cũng có biến thể holder screw dài hơn, chạy rất ổn cho cuộn lớn (2KG).
• The Tool: Đây là dụng cụ tuỳ chọn để giữ holder đã gắn trên frame trong lúc siết cuộn và siết holder screw. Mình gọi là tuỳ chọn vì tới giờ mình vẫn có thể dùng tay giữ holder trên frame khá dễ khi lắp/tháo cuộn.

Printing

Có 3 file .3mf cho Prusa XL. Hai plate cho bolt và holder, và plate thứ ba cho spool holder bản rộng (long) tuỳ chọn. Cách mình thích in là The Bolt một màu (đen), còn The Holder thì màu nào mình thích. Bạn muốn in sao cũng được.

Mình chỉ mới in bằng Prusament PETG, nhưng mình nghĩ PLA hoặc ASA cũng sẽ ổn. Cách mình đặt các nửa ống (half tubes) trên plate sẽ tạo layer rất chắc, chịu lực tốt. Các file .3mf của mình có dùng support cho các phần này (đây là cách duy nhất mình đã test), nhưng về lý thuyết bridging có thể vẫn ổn. Tuy nhiên, dùng PLA làm support interface thì ra kết quả rất ngon, nhưng sẽ cần ít nhất 2 tool để in. File 3mf có dùng interface supports.

Assembly

Sau khi in xong hết, bắt đầu bằng việc ráp bolt với plate nut và bolt nut. Plate nut phải nằm ở phía trong của bolt, cũng là phía có đoạn ren ngắn nhất. Bolt nut sẽ nằm phía ngoài, và tất nhiên phải vặn vào phía có đoạn ren dài hơn trong 2 đoạn ren của bolt. Cả hai nên siết chặt hết mức có thể. Mình nghĩ không cần dùng keo.

Bước tiếp theo là tuỳ chọn: mình cho một ít super lube vào các khớp “bearing” của holder:

Sau đó đặt bolt vào một trong hai nửa của holder. Đảm bảo phía có plate nut (để bắt lên frame) nằm cùng phía với phần ren mịn (fine threads) của holder. Trong hình ở trên, đó là phía bên trái của phần màu vàng. Ở hình đó, bolt màu đen được đưa vào holder màu vàng đúng theo cách đang đặt trên bàn.

Giờ ghép hai nửa holder lại, rồi dùng holder lock (cái “ốc” hình lục giác) để siết/khóa hai phần lại với nhau. Holder lock nằm phía bên trái và phải trượt qua plate nut một cách dễ dàng. Cuối cùng gắn cái ring vào phía bên phải, để cố định vĩnh viễn bên phải lại với nhau. Cả holder lock và cái ring nhỏ đều nên siết chắc tay.

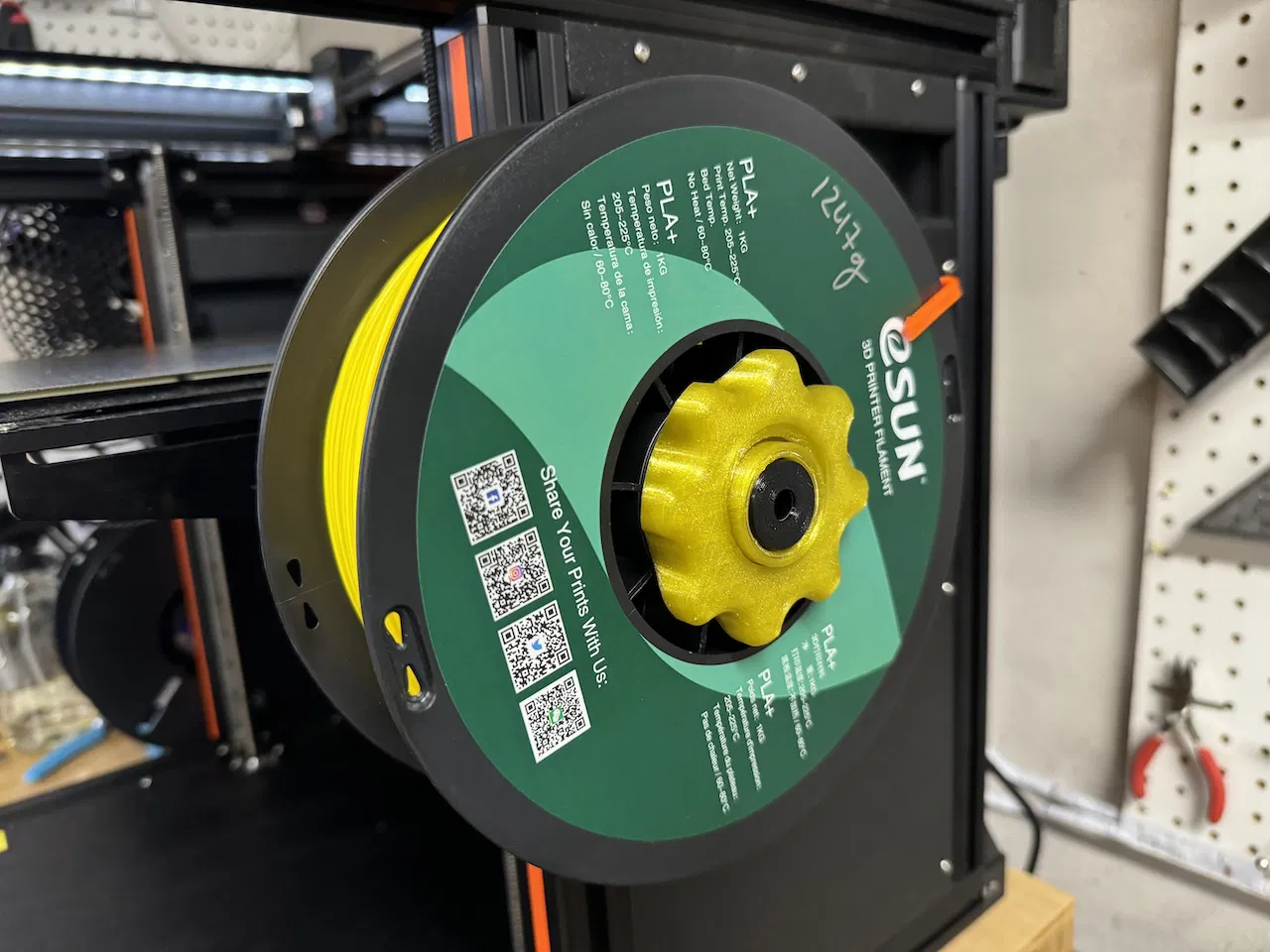

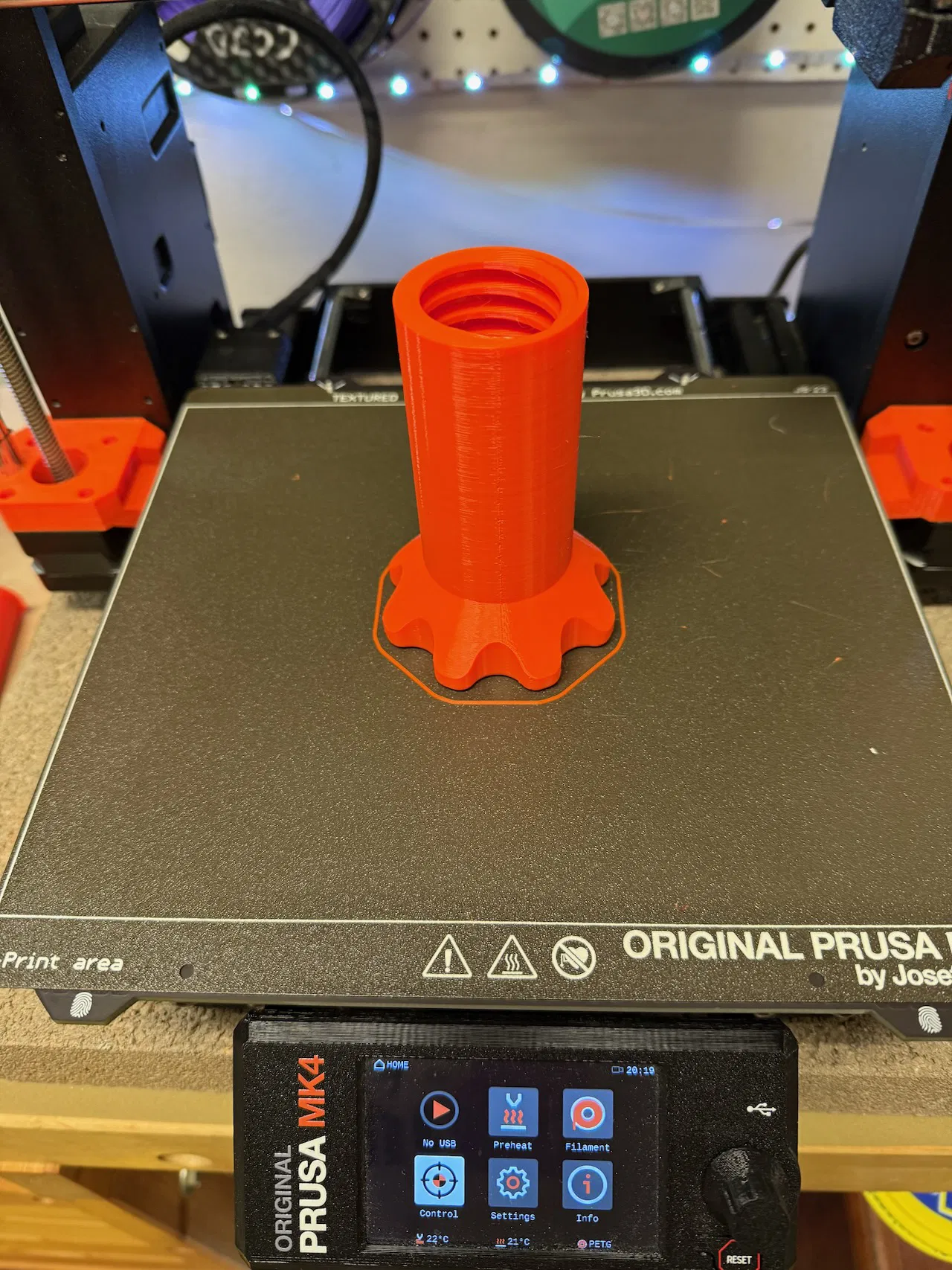

Phần cuối cùng là holder screw, nó sẽ trượt vào/ra mount khá nhẹ nhàng. Thành phẩm cuối sẽ trông như vầy:

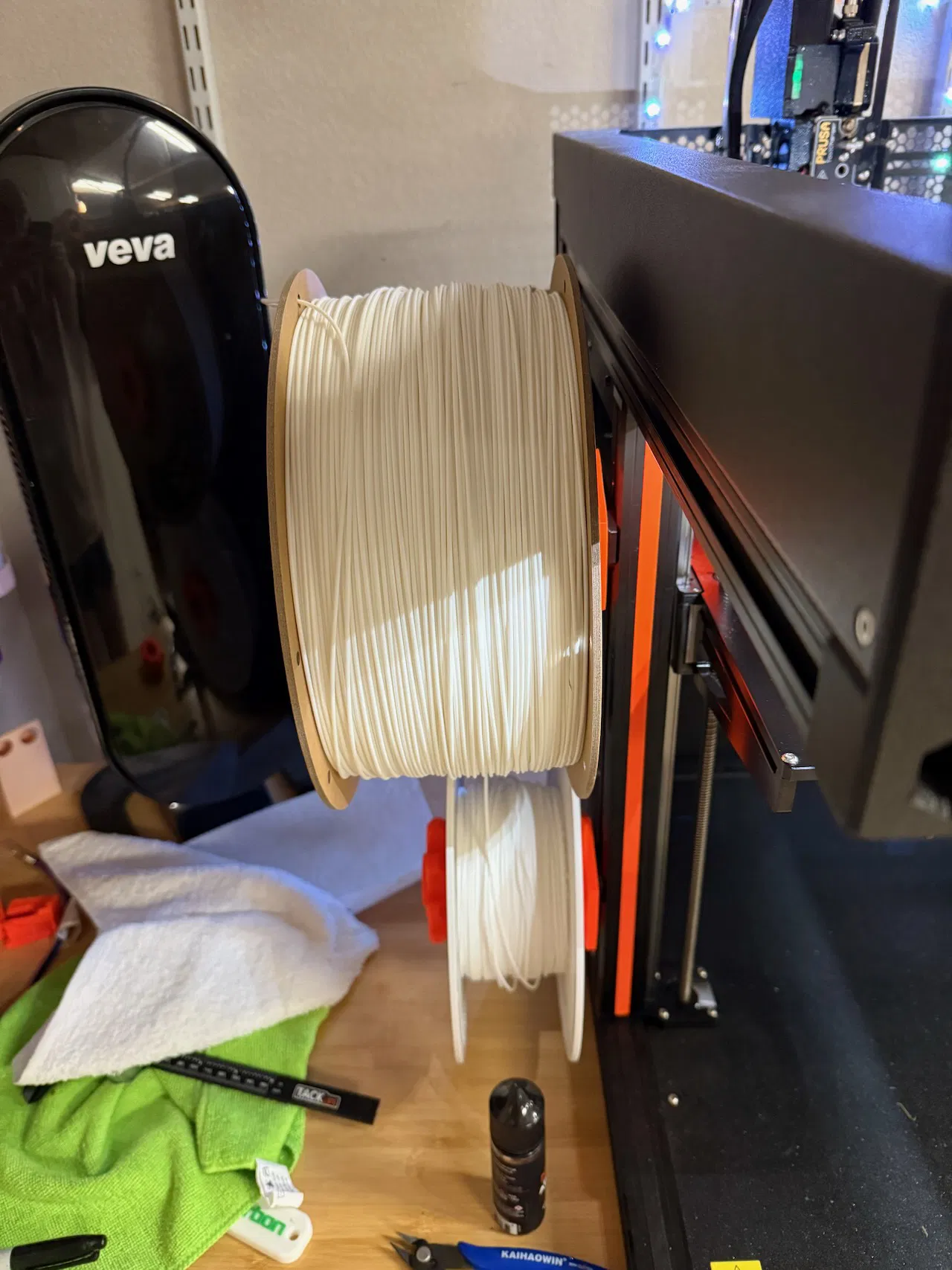

Mounting to the XL frame

Khi đã ráp xong hết, giờ chỉ cần gắn lên frame. Tháo spool holder cũ (nếu có), rồi dùng ốc M4x12 và một cây lục giác/hex dài để bắt bolt lên frame. Bước này có thể hơi lằng nhằng: bạn sẽ cần gắn con ốc M4 vào đầu cây lục giác, rồi luồn và vặn cẩn thận xuyên qua bolt cho tới khi đầu ốc thò ra phía sau plate nut. Sau đó dùng cái tab căn chỉnh (alignment tab) trên plate nut để canh đúng vị trí và siết chặt cả cụm lên frame.

Phần holder (màu vàng trong hình) lúc này phải xoay trơn quanh bolt. Nếu không xoay được thì chắc chắn có gì đó đang sai…

Feedback

Cuối cùng, đây vẫn là bản thử nghiệm, nên mình rất mong nhận được góp ý/bình luận về những gì hoạt động tốt và những gì chưa ổn.
