Đầu nối nhánh REEFSCAPE (REEFSCAPE Branch Connnectors)

Tác giả TravisNorris_351402

Lượt tải
116
Lượt thích
5
Lượt coi
725

File 8 2,1 MB

  • Reef_Connector_-_Bottom-Left_1767213069.stlSTL · 559,5 KB
  • Reef_Connector_-_Top-Right_1767213070.stlSTL · 398,2 KB
  • Reef_Connector-_Top-Left_1767213072.stlSTL · 398,3 KB
  • Reef_Connector-_Bottom-Right_1767213073.stlSTL · 559,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#187208
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

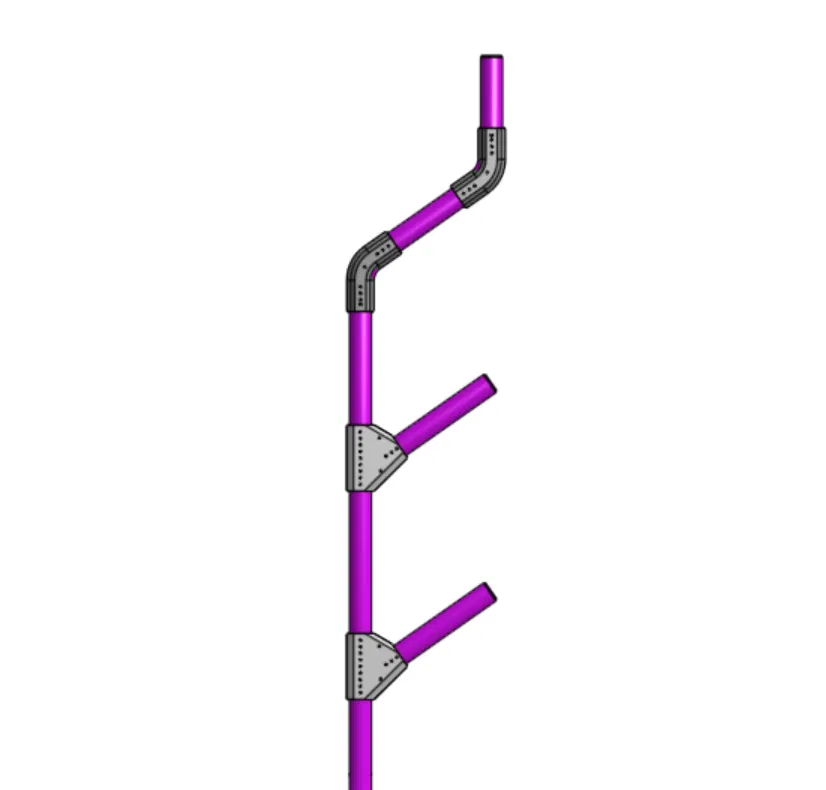

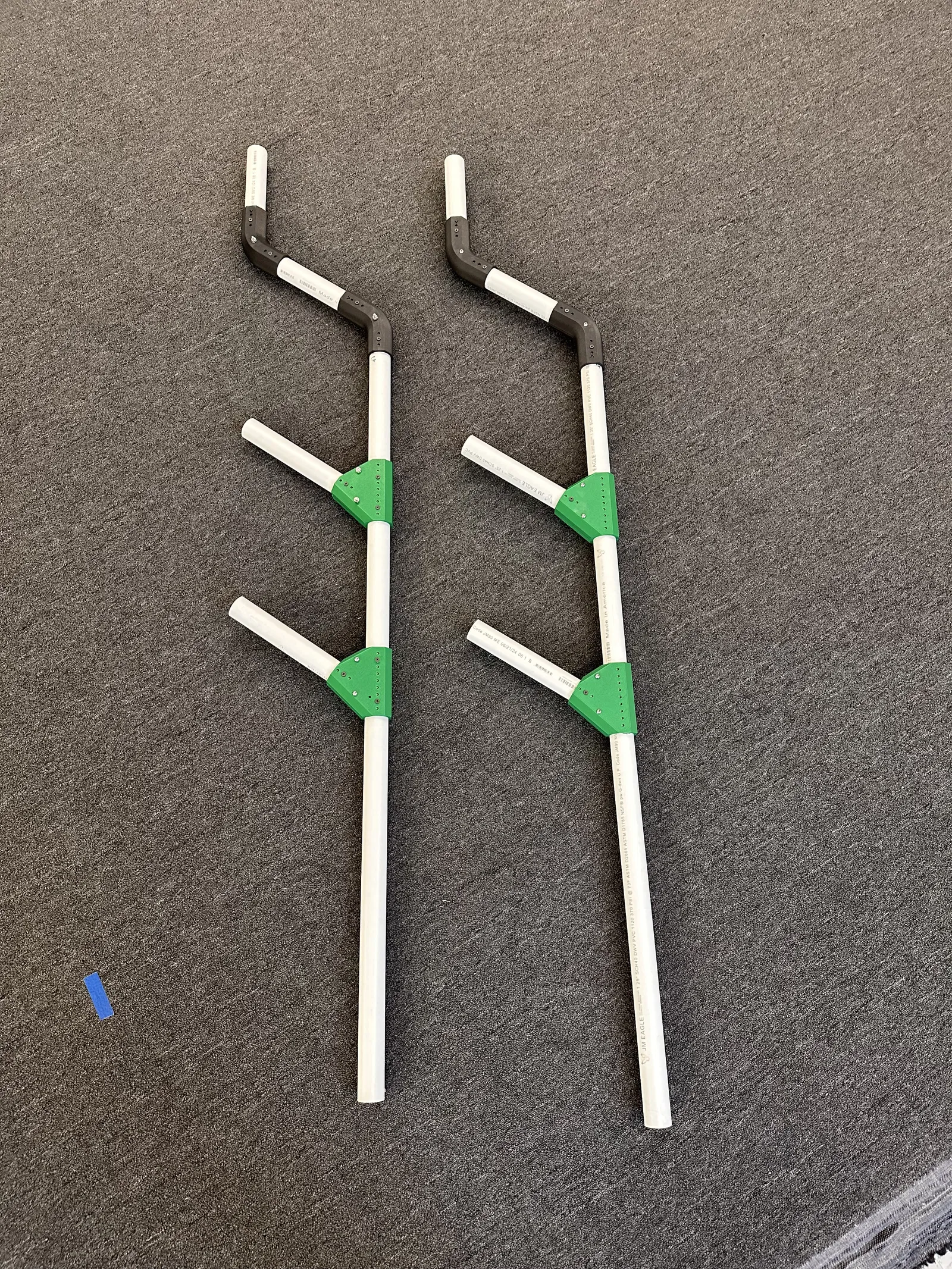

Các đầu nối cho ống PVC (1.25 in) để dựng mô hình các phần tử sân REEF cho cuộc thi FRC 2025.

Print Suggestion

  • 3+ walls để tăng độ chắc
  • Không cần supports
  • In 2x mỗi chi tiết cho mỗi nhánh

Pipe cut list

  • 1x 54 ½" (53 ¾" cho field elements tiêu chuẩn)
    • Lưu ý: kích thước đầy đủ được tính từ carpet. Tùy theo cách lắp của bạn mà chỉnh lại chiều dài ống.
  • 3x 10"
  • 1x 7 ½"

Assembly instructions

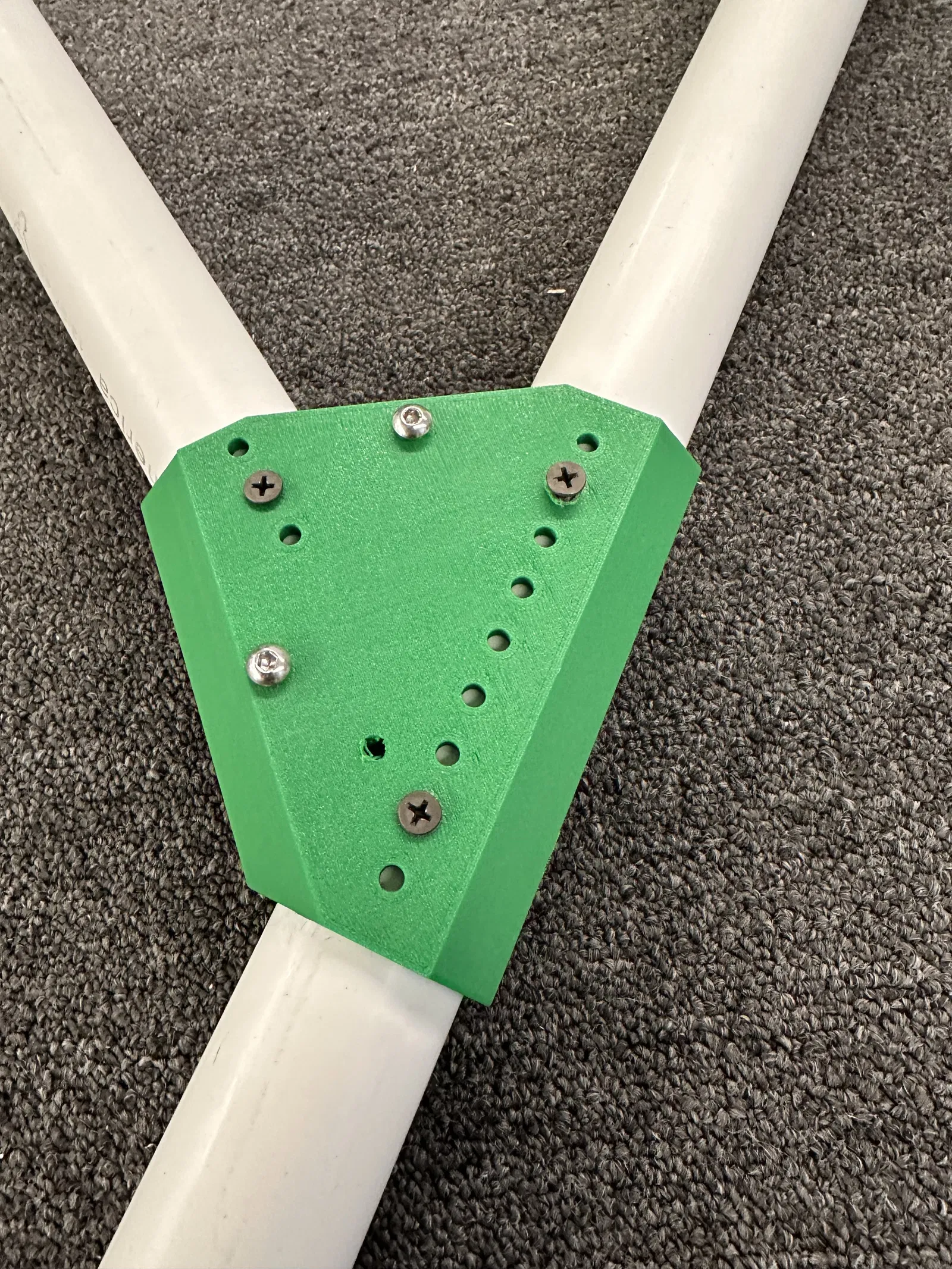

  • Lắp các connector phía trên bằng 1 con bulông 10-32 xuyên qua mỗi cái
  • Trên ống dài, đánh dấu các đường ở vị trí 10 5/8" và 26 ½" tính từ đầu trên của ống
  • Dùng bulông 10-32 xuyên qua để kẹp các connector phía dưới ôm quanh ống dài
    • Mép trên của mỗi connector phải trùng với các vạch đã đánh dấu
  • Gắn một connector phía trên vào đầu trên của ống dài

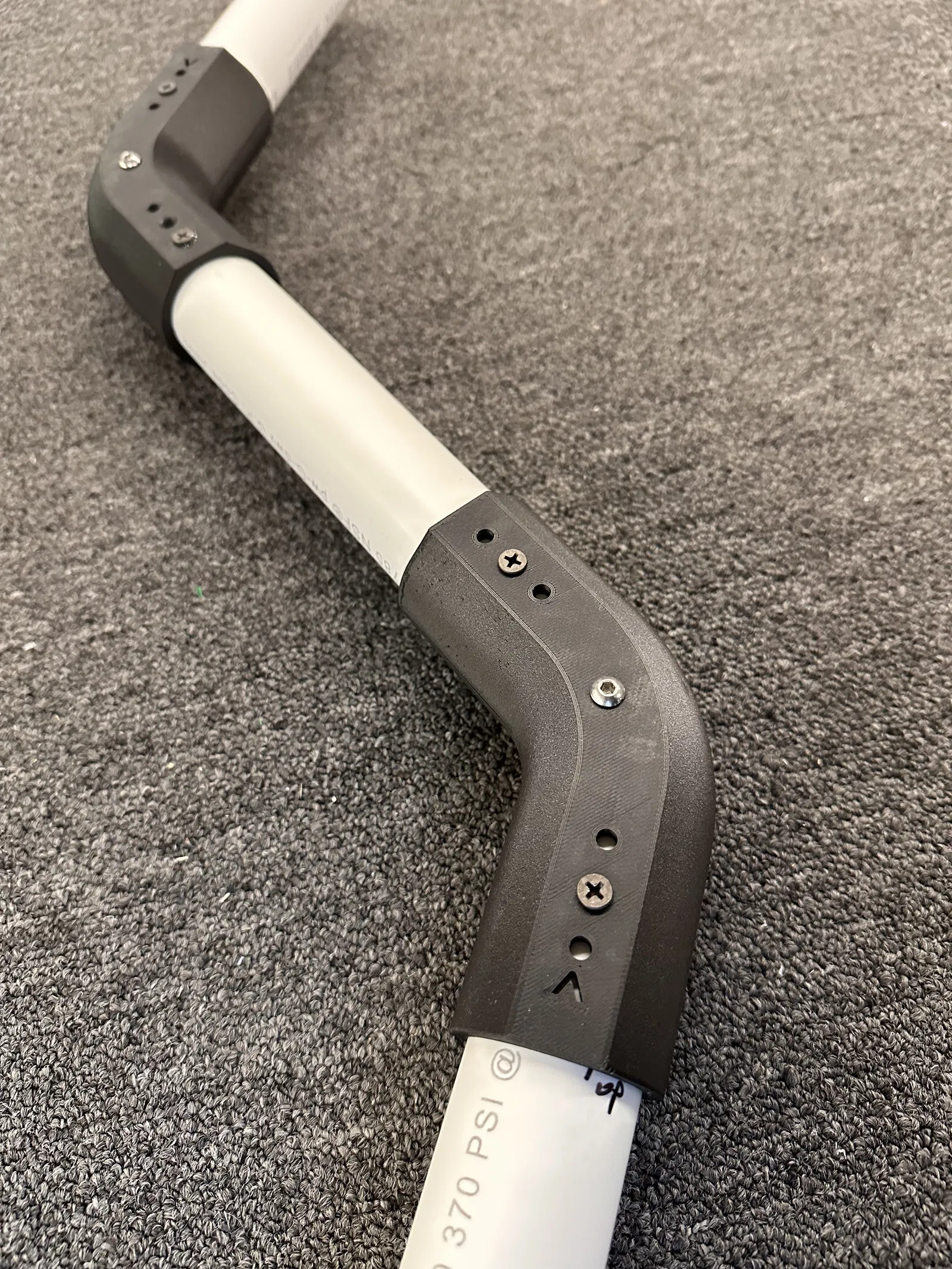

    • Lưu ý: ký hiệu ^ trên connector phải hướng lên
  • Gắn cả 3 đoạn 10" vào các thanh chéo (diagonals)
  • Gắn connector phía trên còn lại
    • Lưu ý: ký hiệu v phải hướng xuống
  • Cố định tất cả connector bằng vít gỗ (wood screws) hoặc bulông xuyên qua (through bolts) tùy nhu cầu
