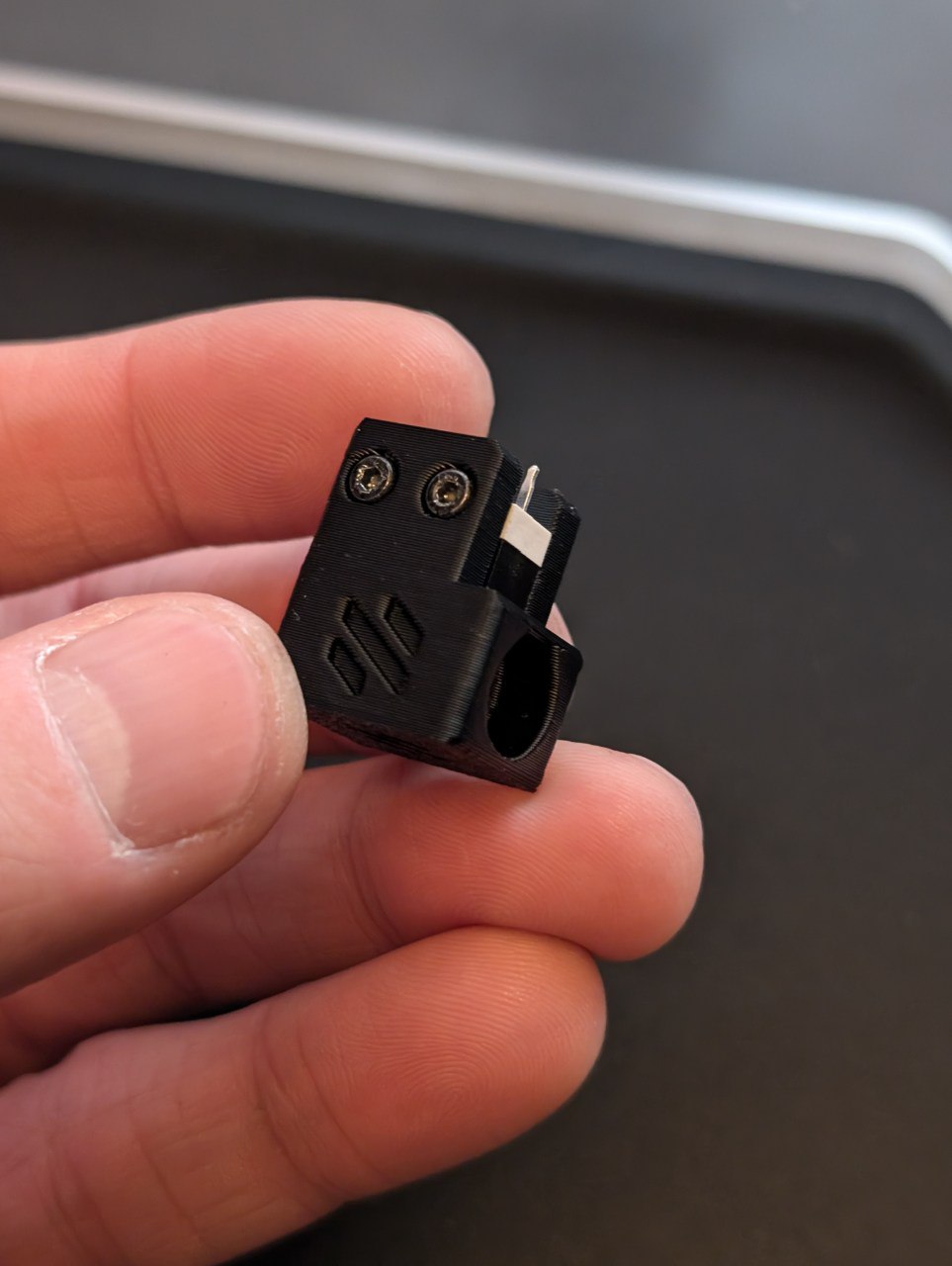

Cảm biến đứt filament mini (Tiny Filament Runout Sensor) inline cho Bowden

Mình cần một cái inline filament runout sensor có thể gắn nối thẳng hàng giữa hai đoạn Bowden tube ở hai đầu, nhưng muốn nó nhỏ gọn hết mức và dùng càng ít linh kiện càng tốt. Mình cũng muốn chỉ phải in đúng 1 chi tiết, và in được mà không cần supports.

Mình lấy ý tưởng từ kiểu runout sensor dùng ball bearing + micro switch trên extruder Voron Clockwork 2 của máy in có gắn ERCF. Mình thấy kiểu đó chạy ổn với Stealthburner nên nghĩ có thể thiết kế một bản tiny dạng độc lập. Để tối ưu kích thước, thiết kế này dùng push fit ECAS04 fittings.

Build of Materials:

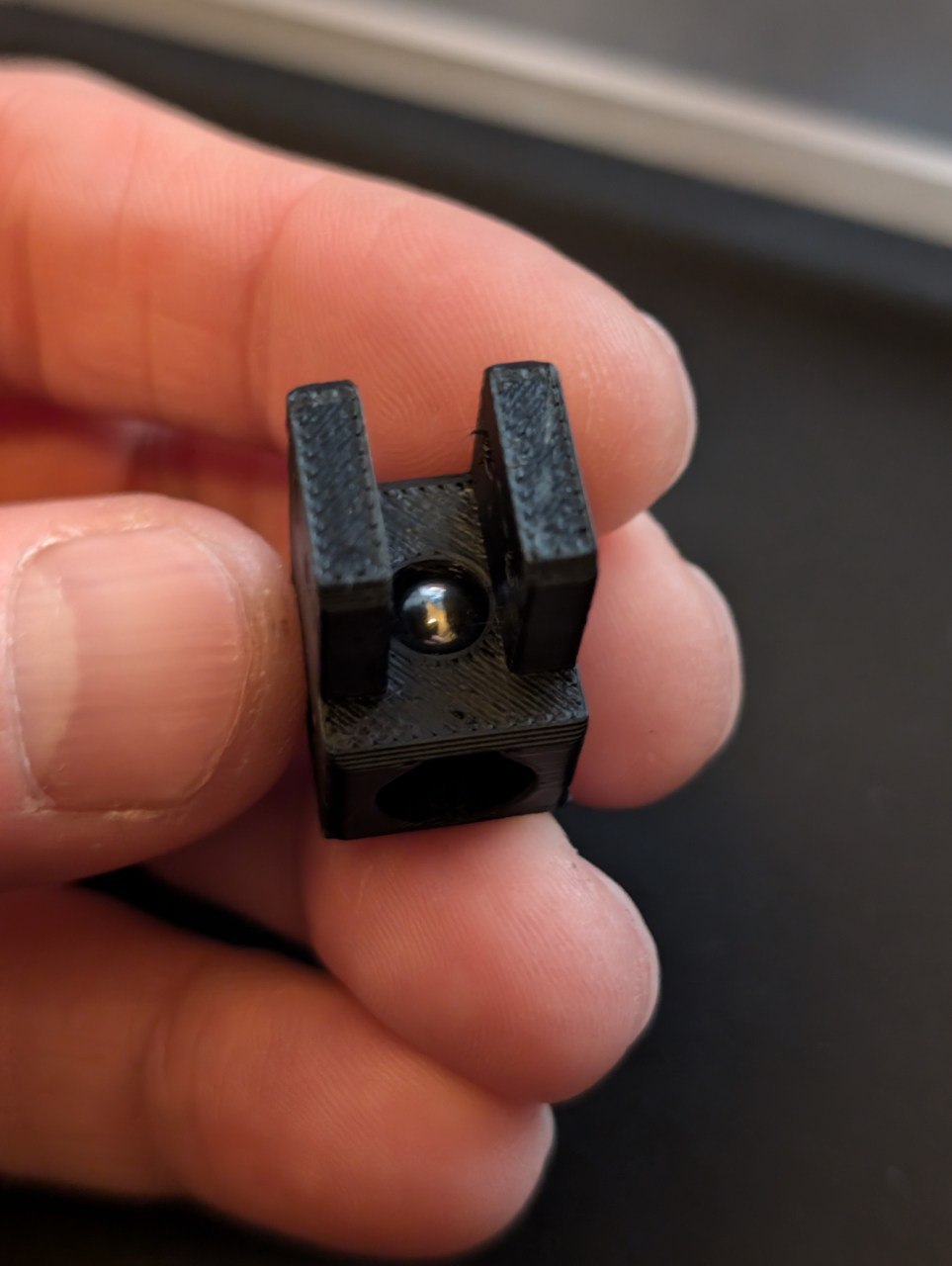

• 1x ball bearing 5.5mm

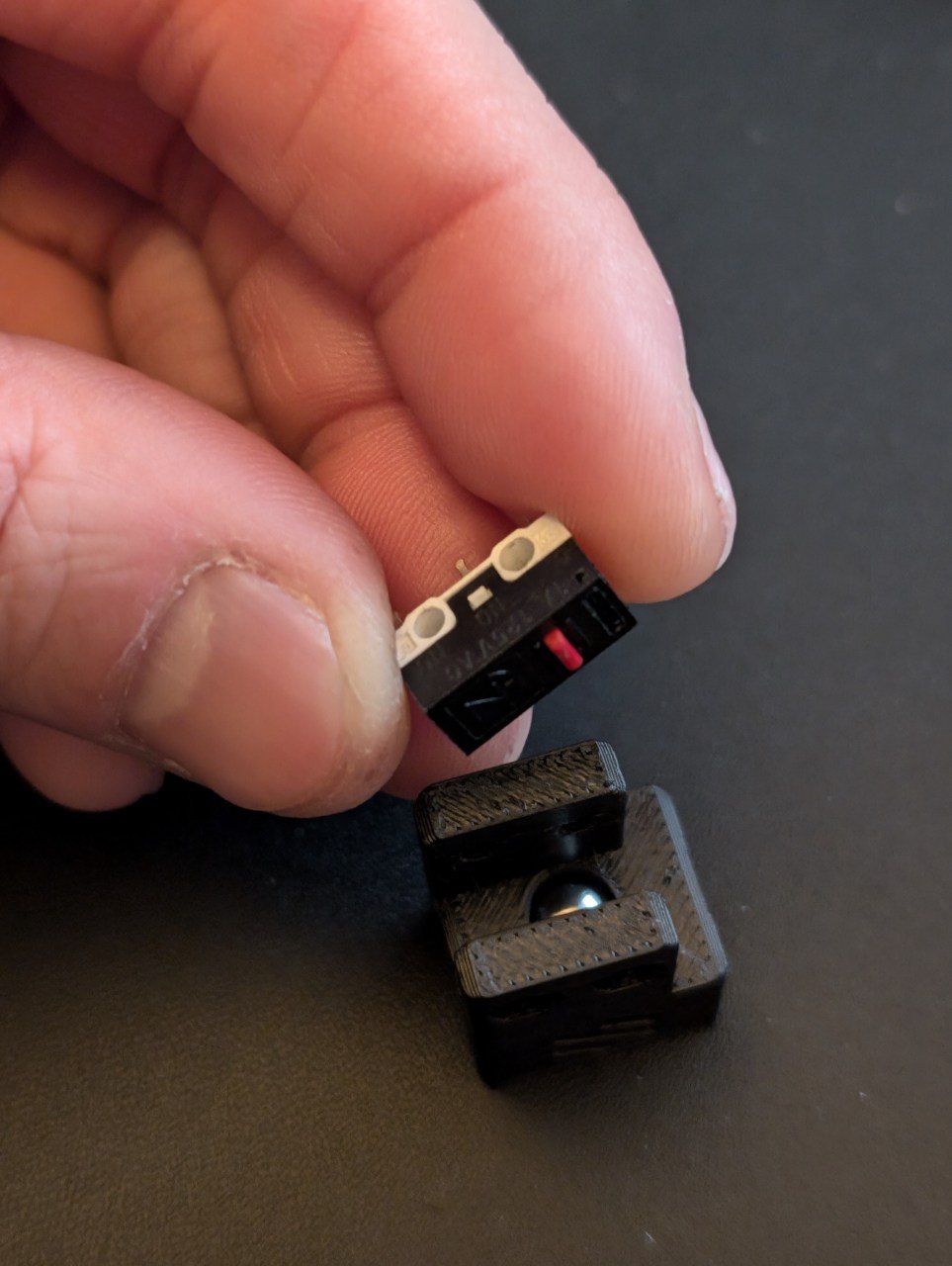

• 1x micro switch SPDT 3 pin, 12.6×6.5×5.7mm (switch mình dùng) (tháo/cắt bỏ cần gạt kim loại)

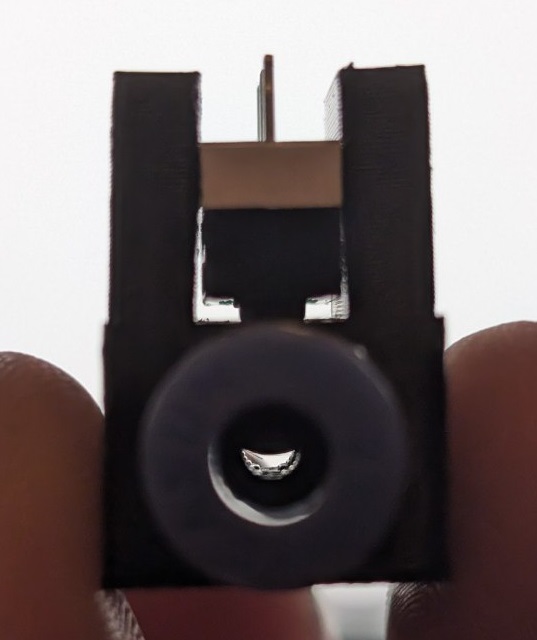

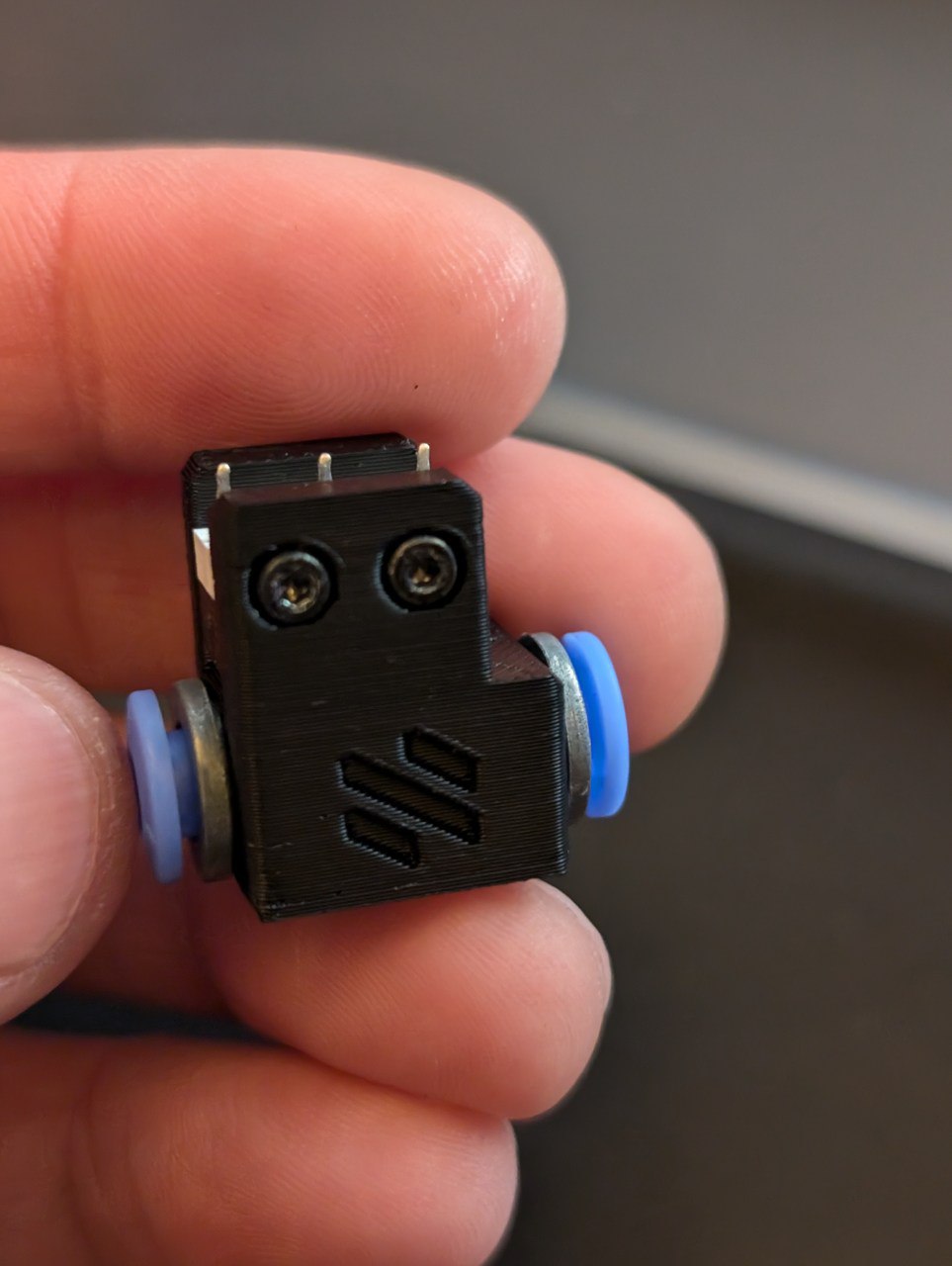

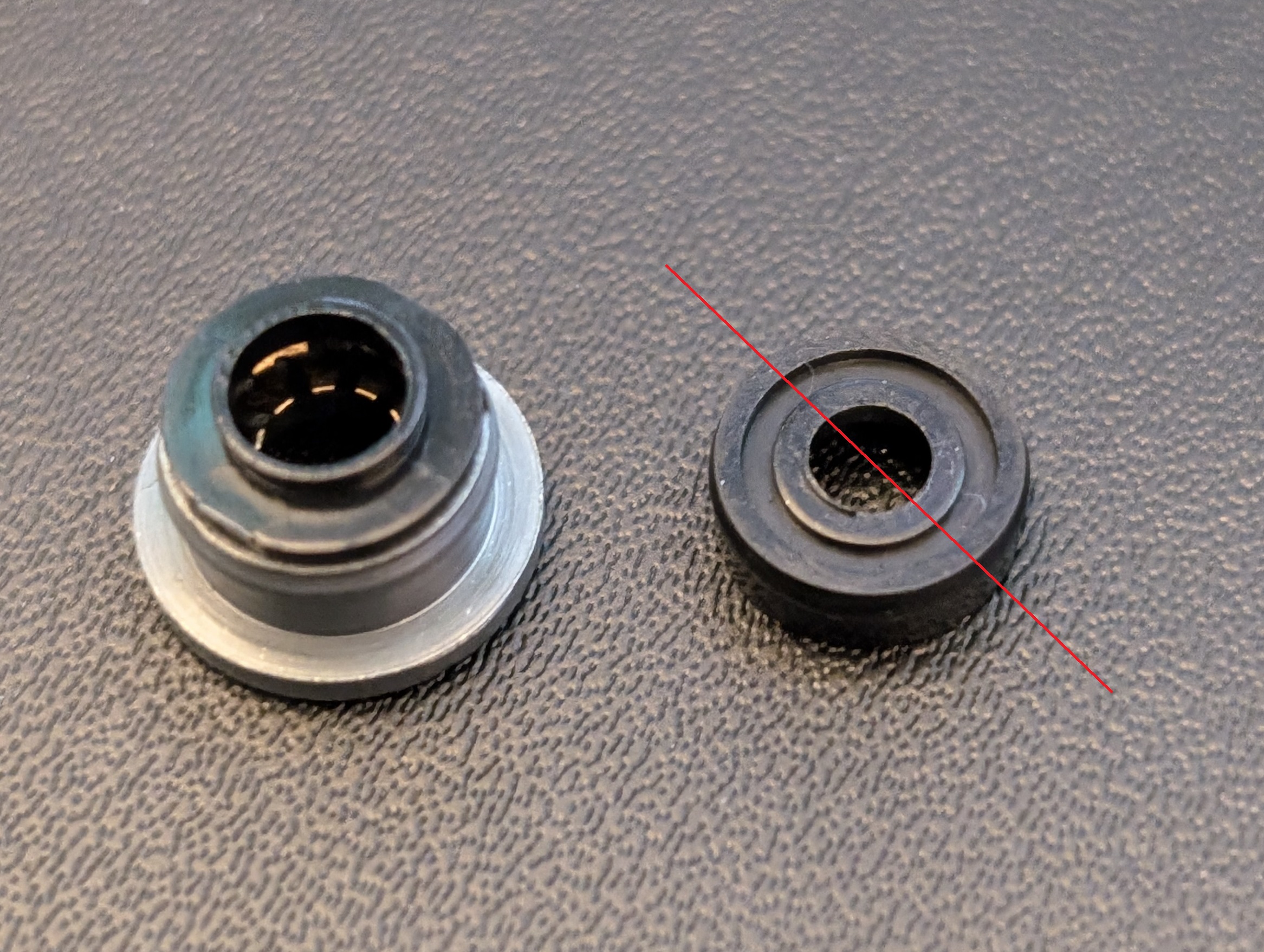

• 2x ECAS04 fittings (fittings mình dùng) (tháo phần cao su ở đầu, xem hình)
• 2x ốc M2x12mm socket head cap screws
• Dây và đầu connector (phần này tùy theo yêu cầu build và controller board của bạn)

Mình in bằng ASA và dùng Voron spec print settings.

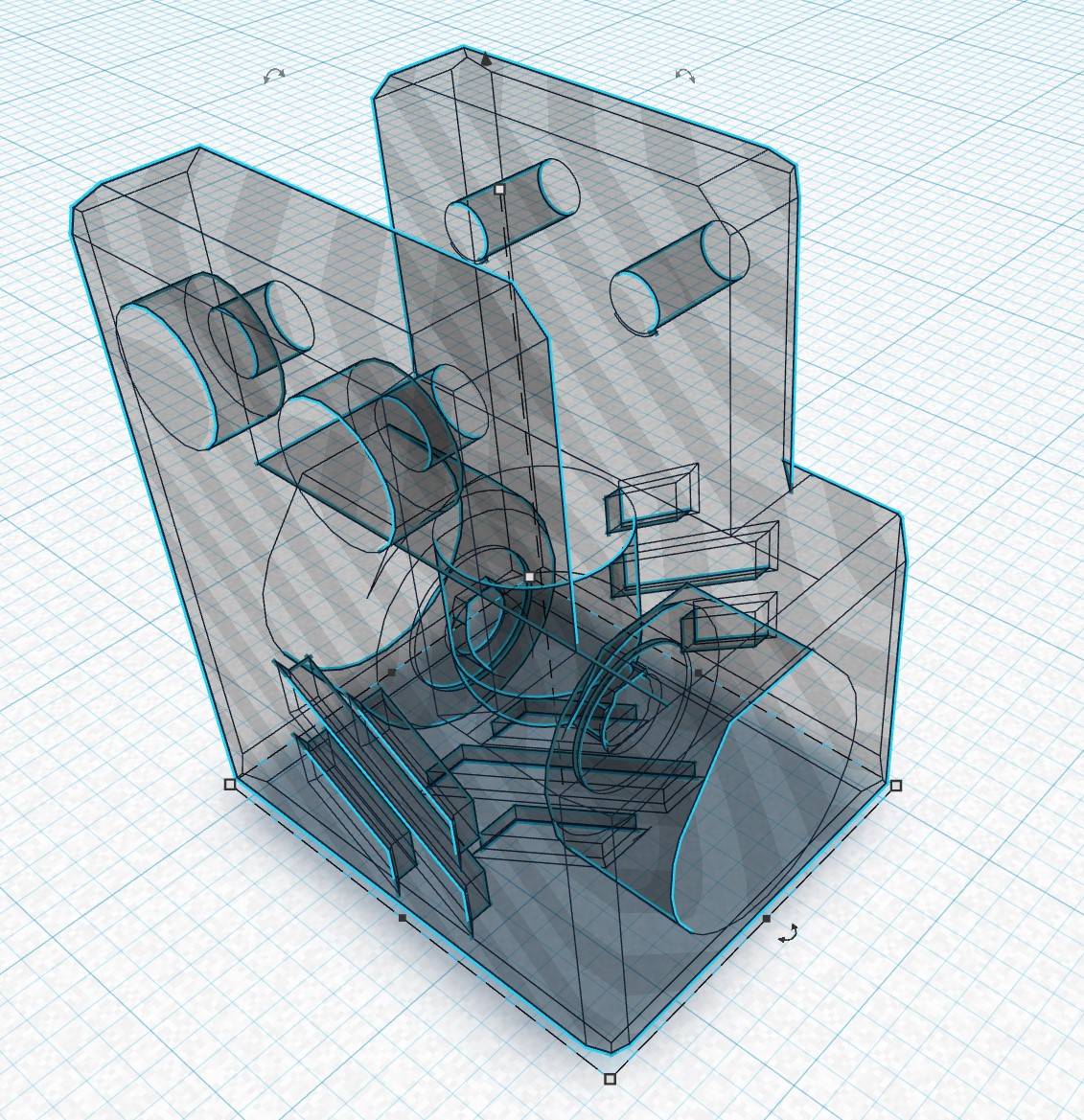

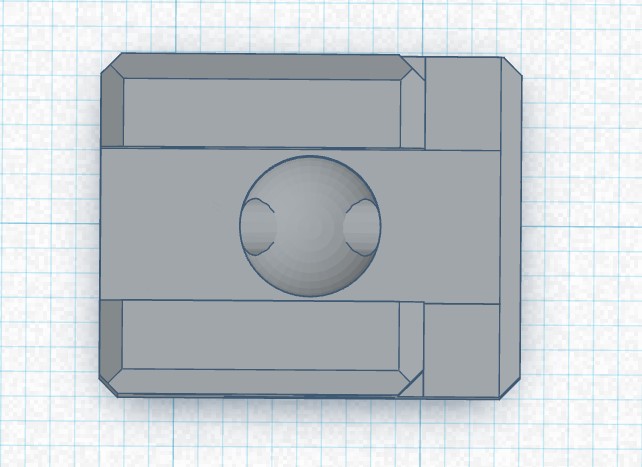

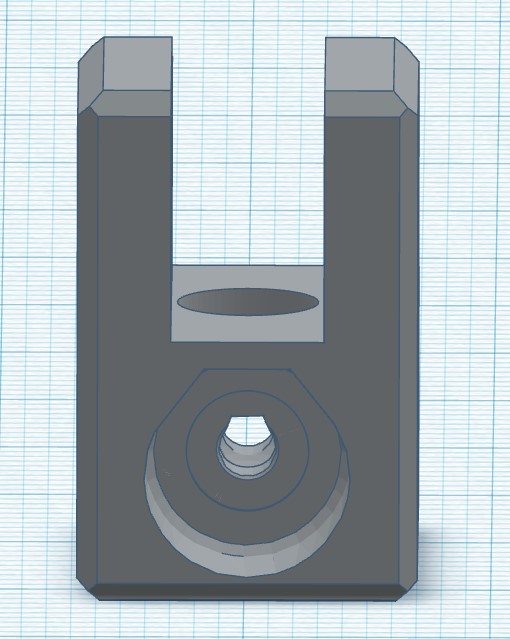

Mình dùng Tinkercad để làm thiết kế này nên tiếc là không có file STEP, nhưng ít nhất mình muốn chia sẻ STL. Chúc mọi người in vui vẻ!
