Kẹp Hàm Chống Xoắn (Twist Resistant Jaw Clamp)

Tác giả dePrintinator

Lượt tải
141
Lượt thích
97
Lượt coi
1.837

File 21 35,7 MB

  • longer-pivot_barrel-threaded_1767200760.stlSTL · 79,8 KB
  • el-bracket-chonky_1767200761.stlSTL · 692,1 KB
  • front-knob_1767200762.stlSTL · 933,2 KB
  • kant-clamp_1767200763.3mf3MF · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mô tả

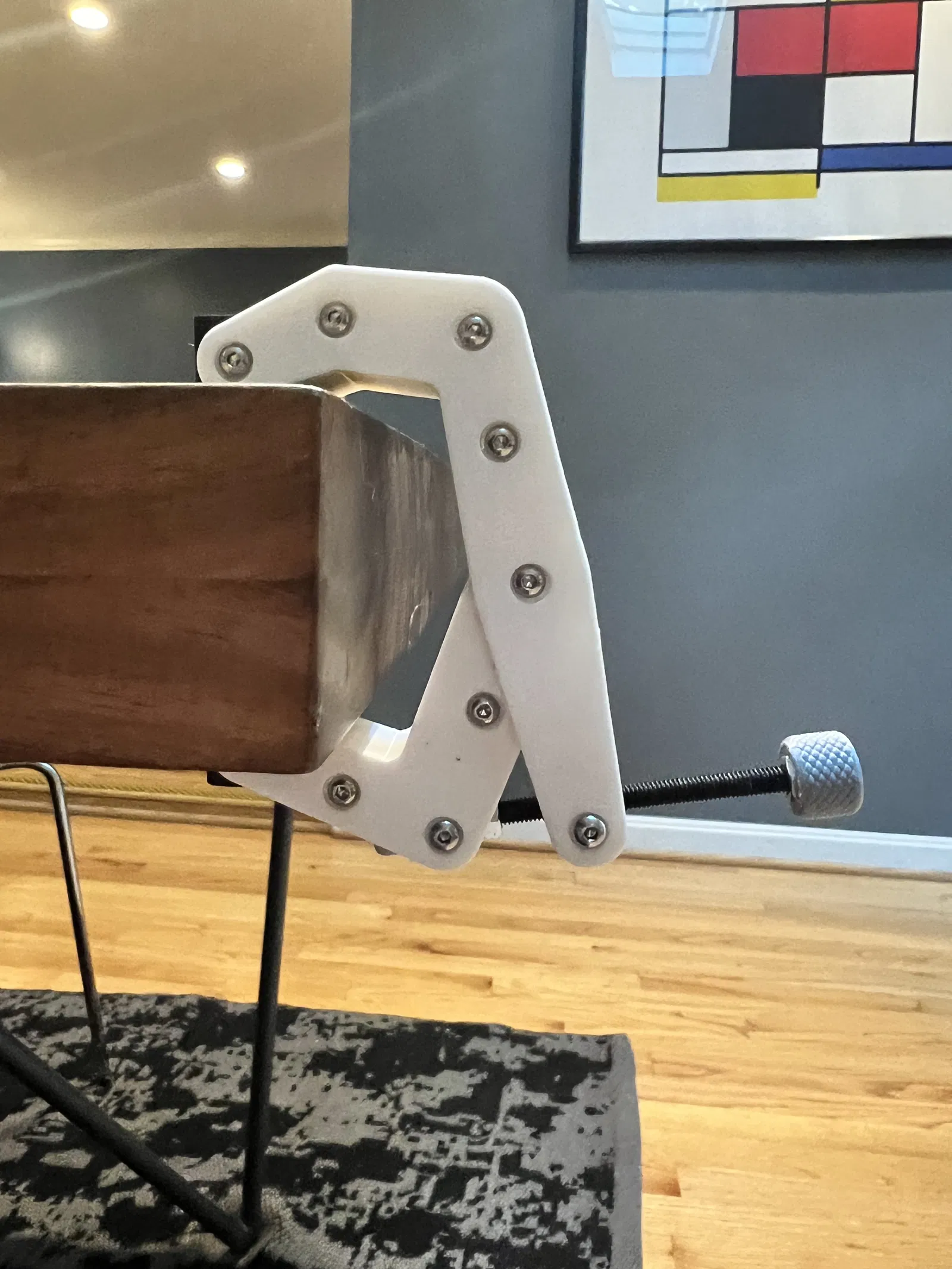

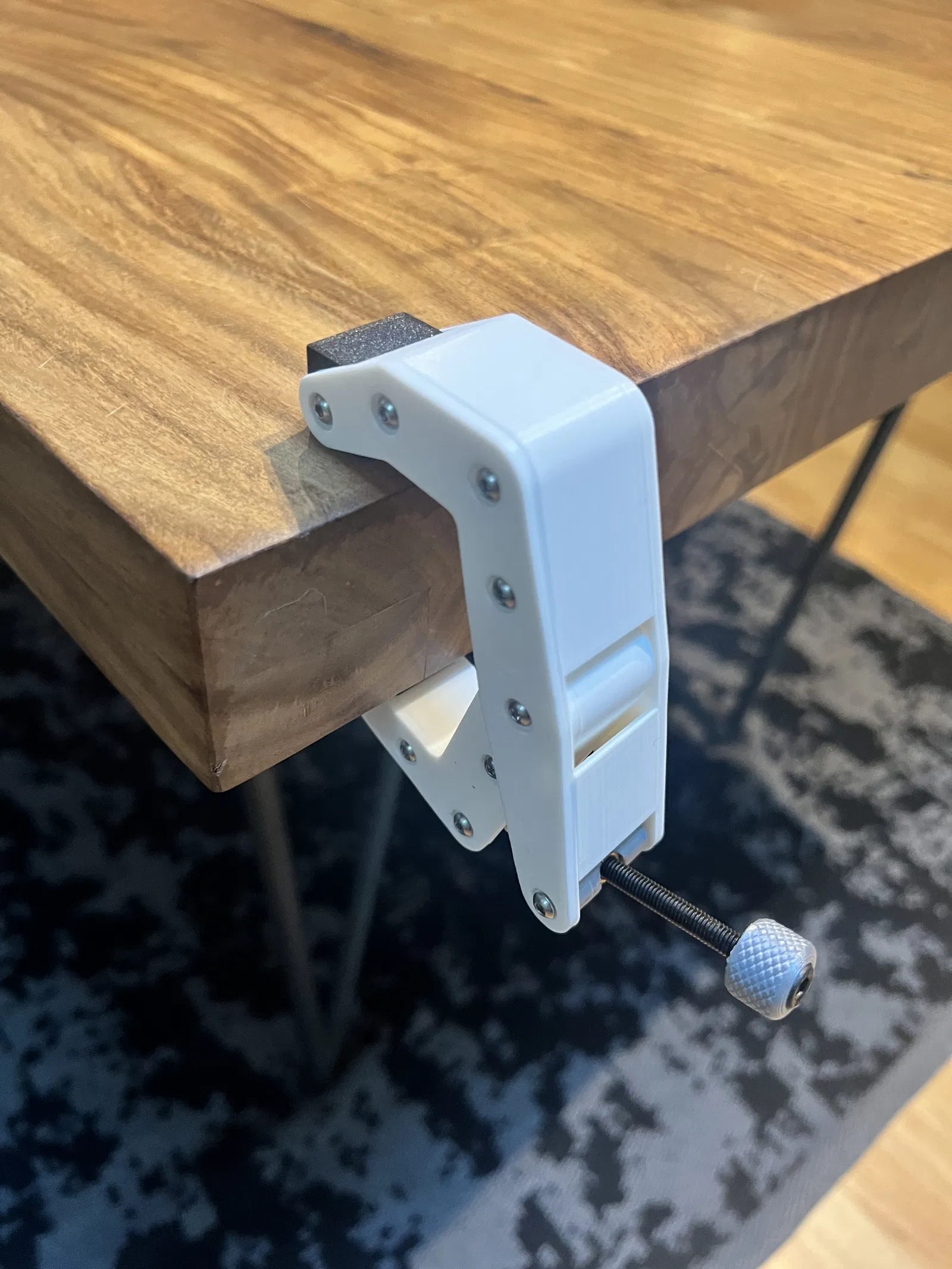

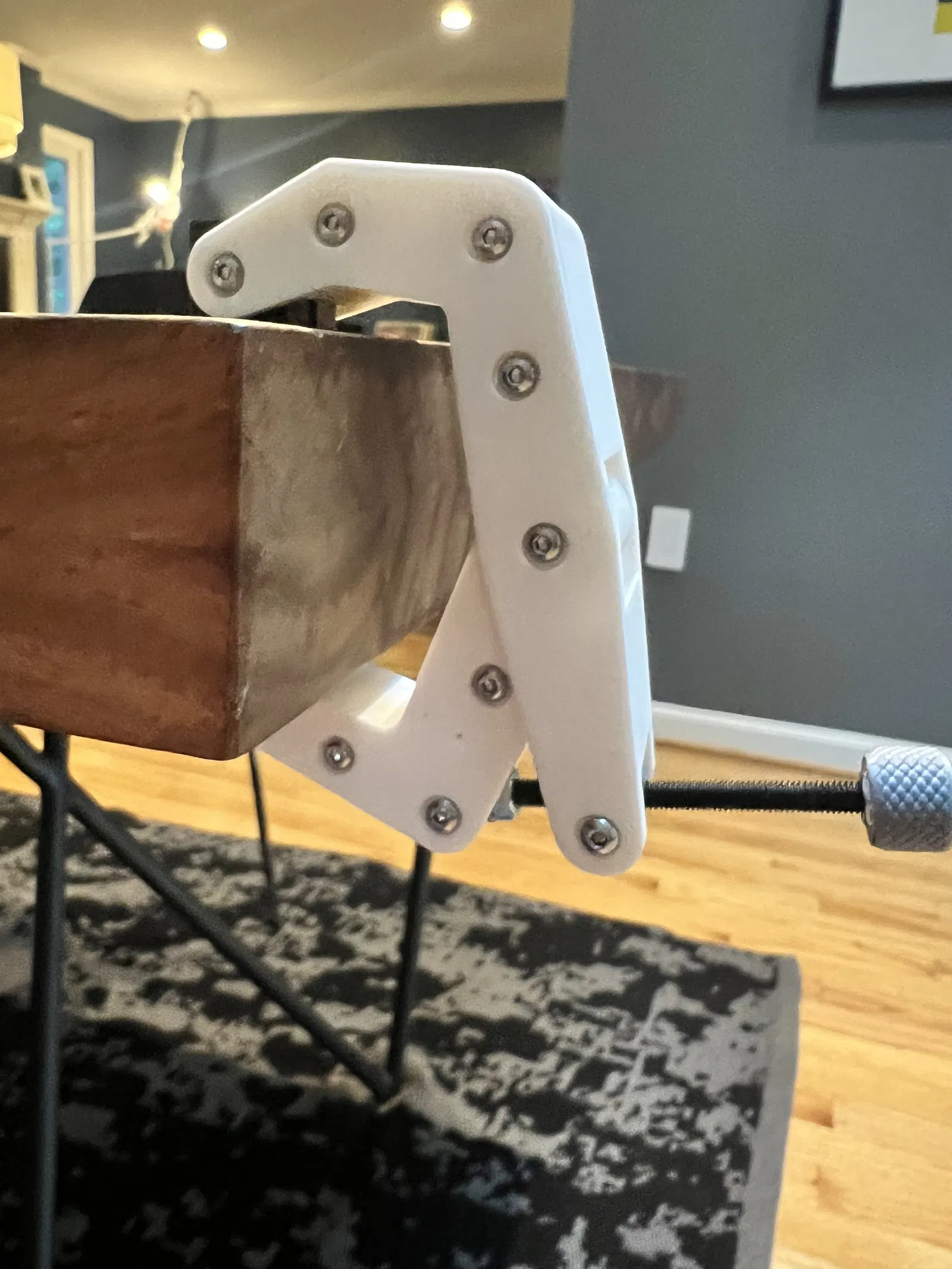

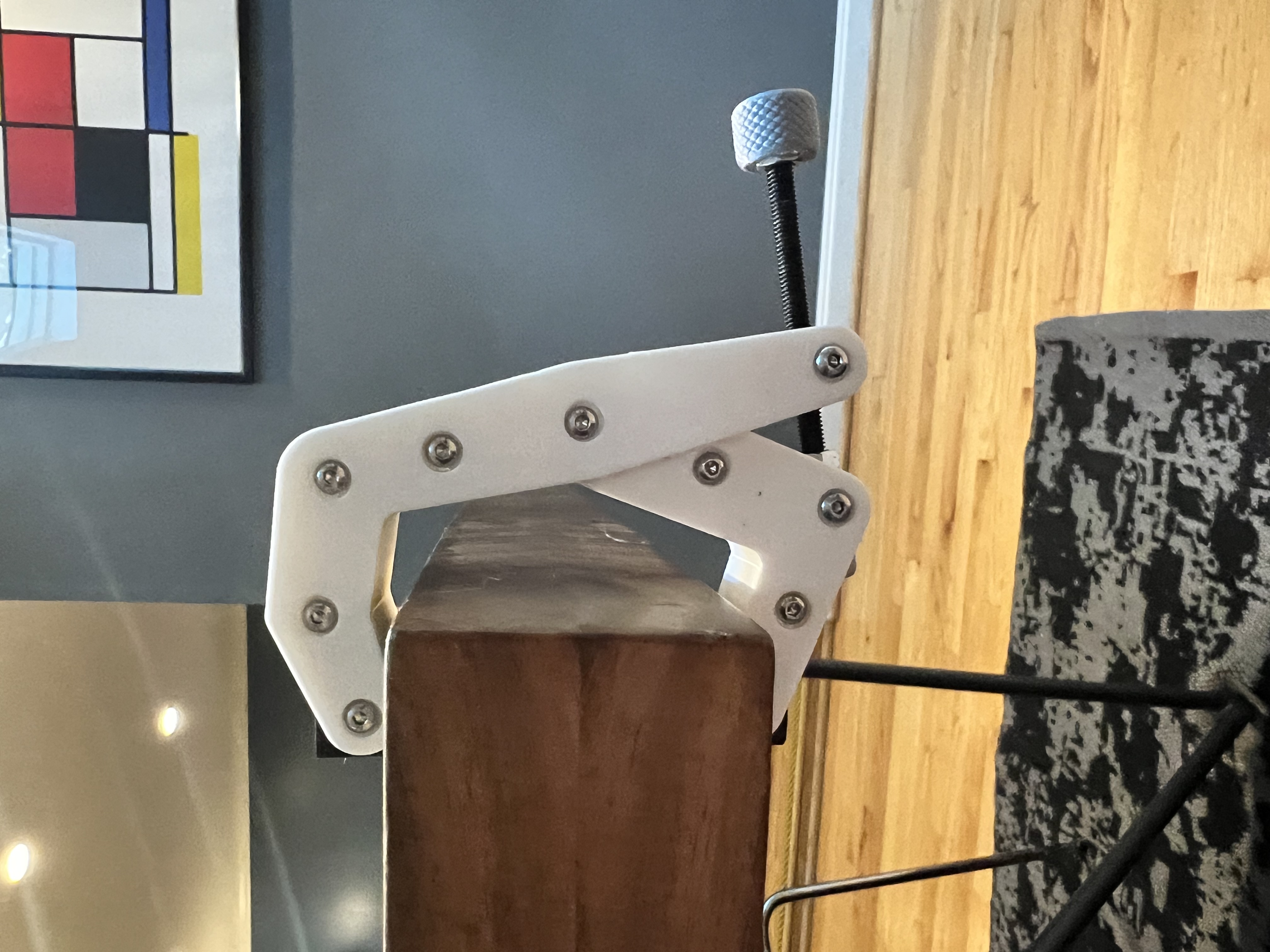

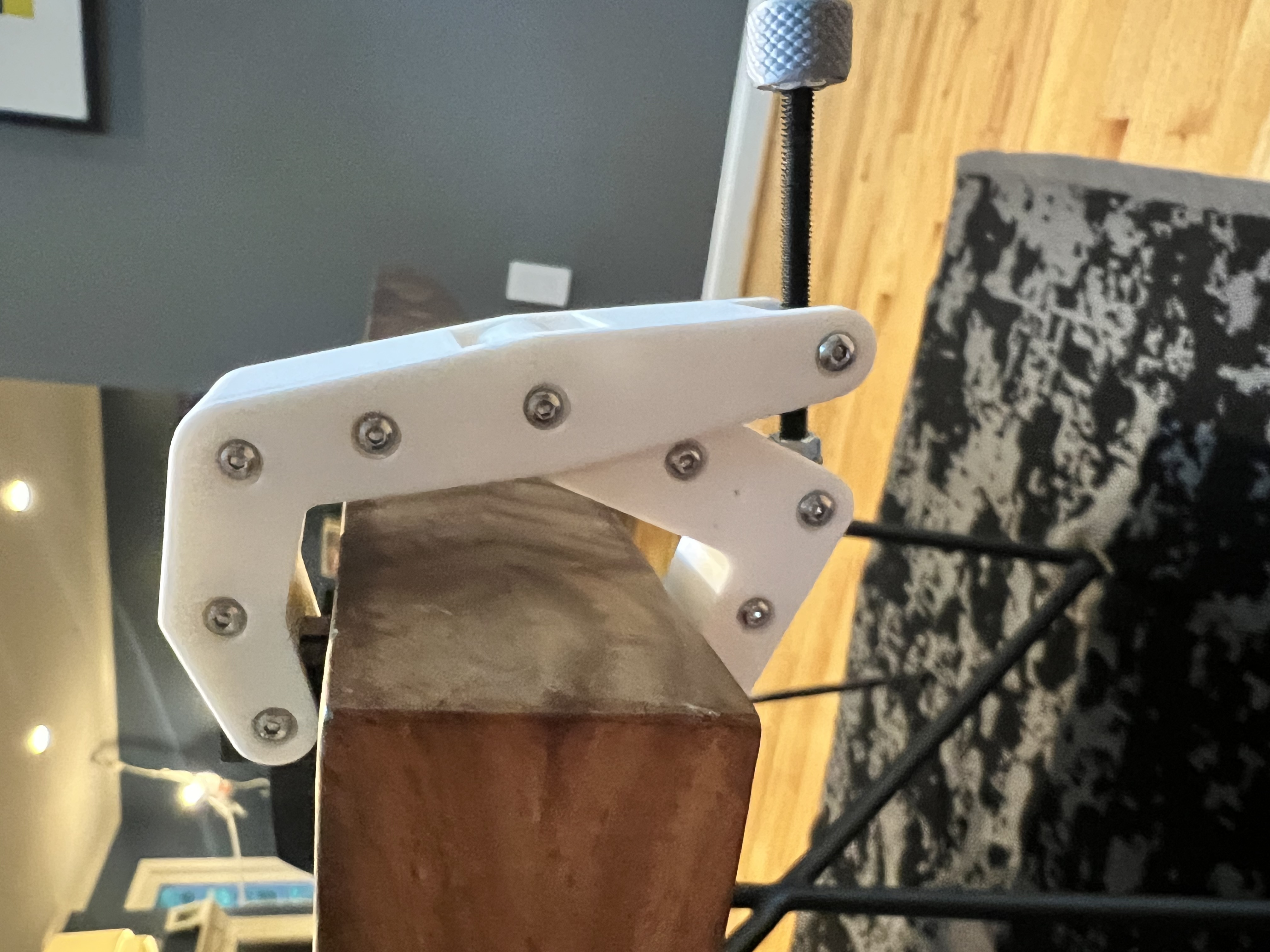

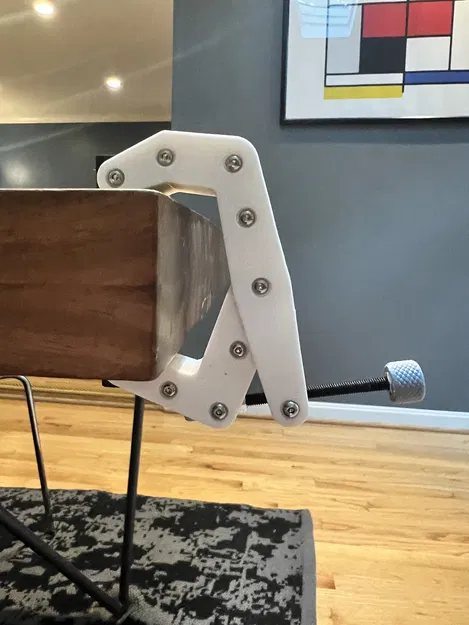

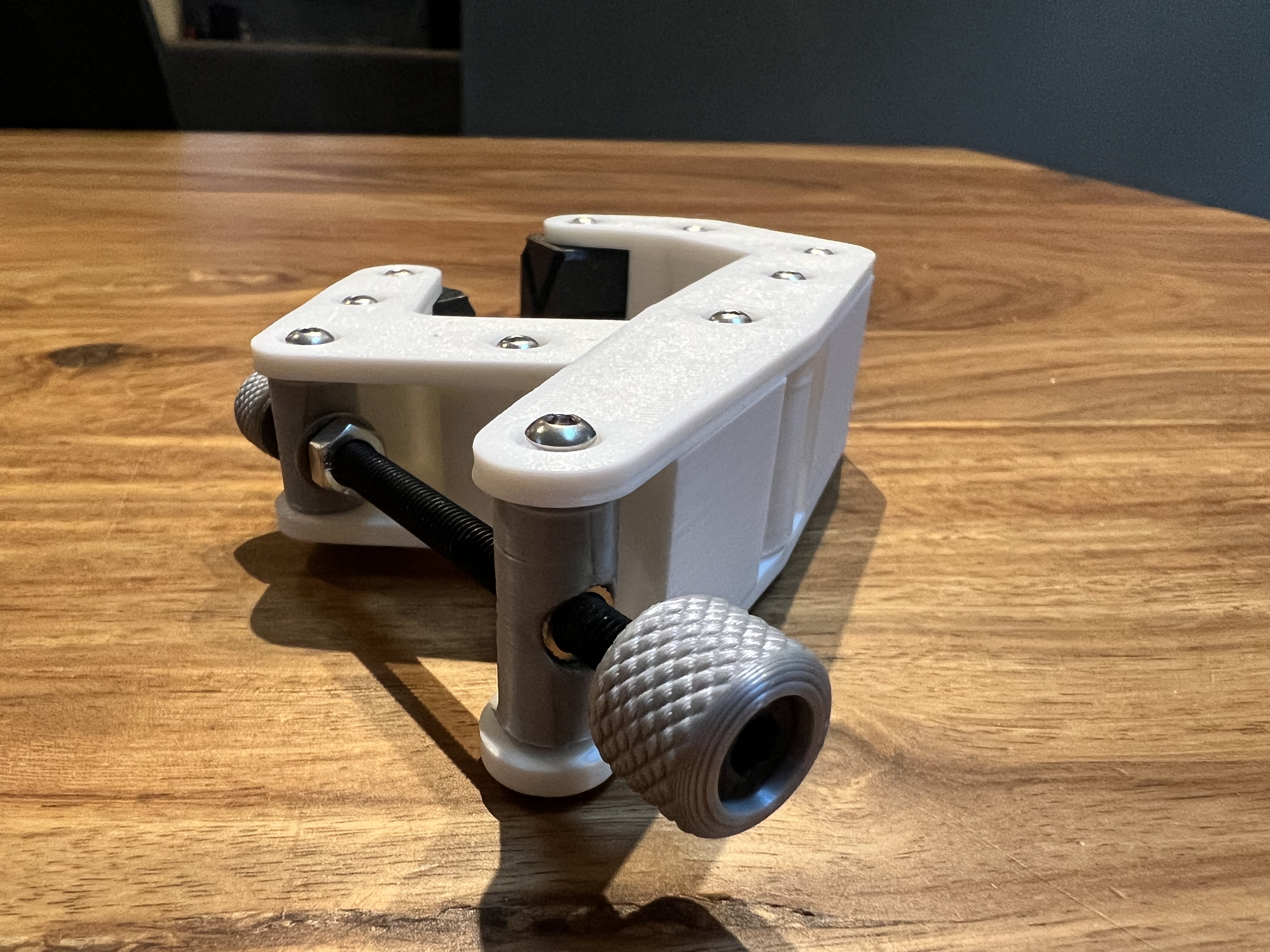

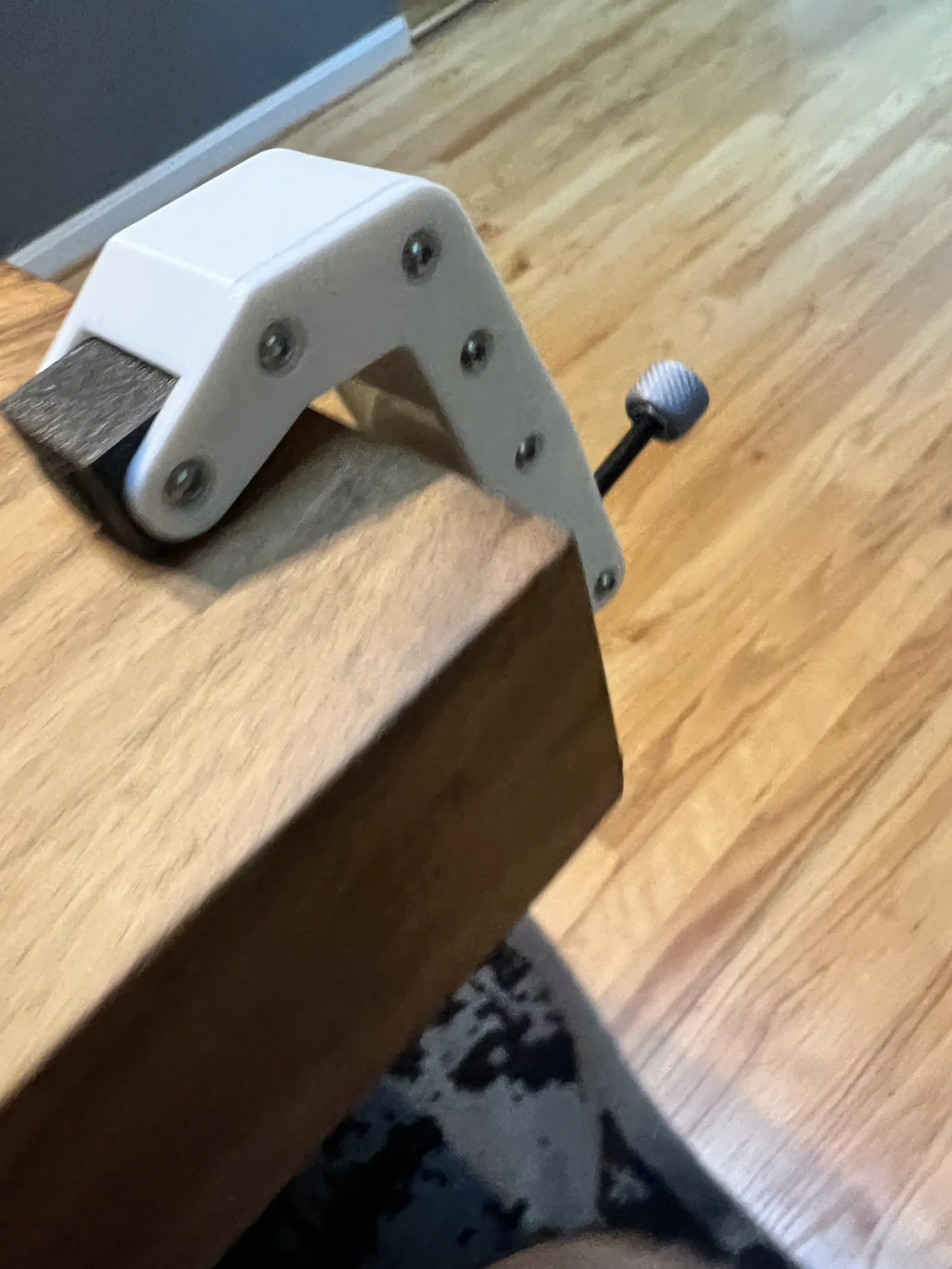

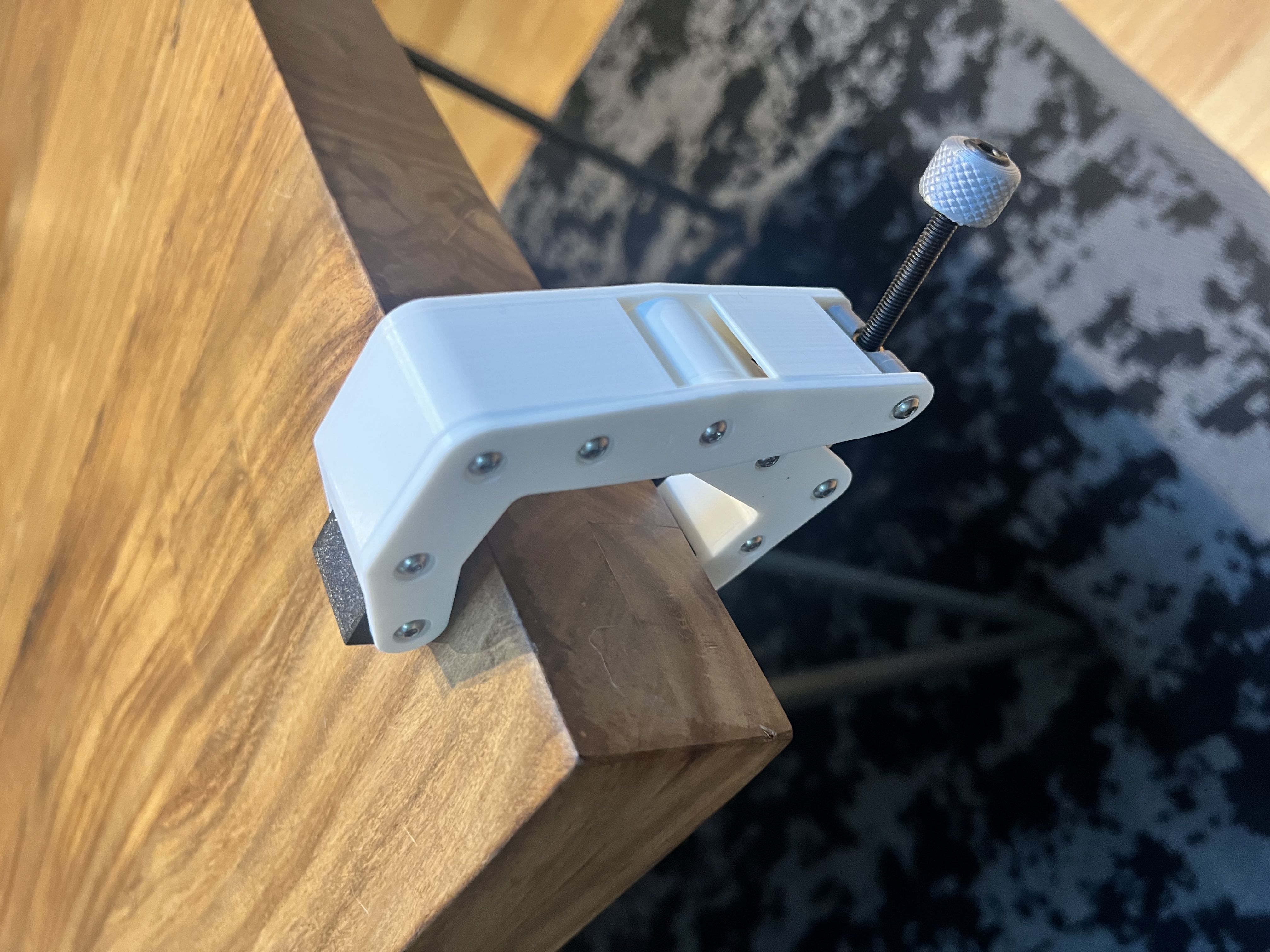

Đây là một cái kẹp kiểu Kant Twist, phần lớn được in 3D, chỉ chừa lại phần hardware. Mình có thể sẽ quay lại làm một phiên bản in 3D hoàn toàn để thử độ bền ra sao. Chủ yếu đây là một dự án vui vui để mình đem một cái kẹp đi thi cuộc thi thiết kế.

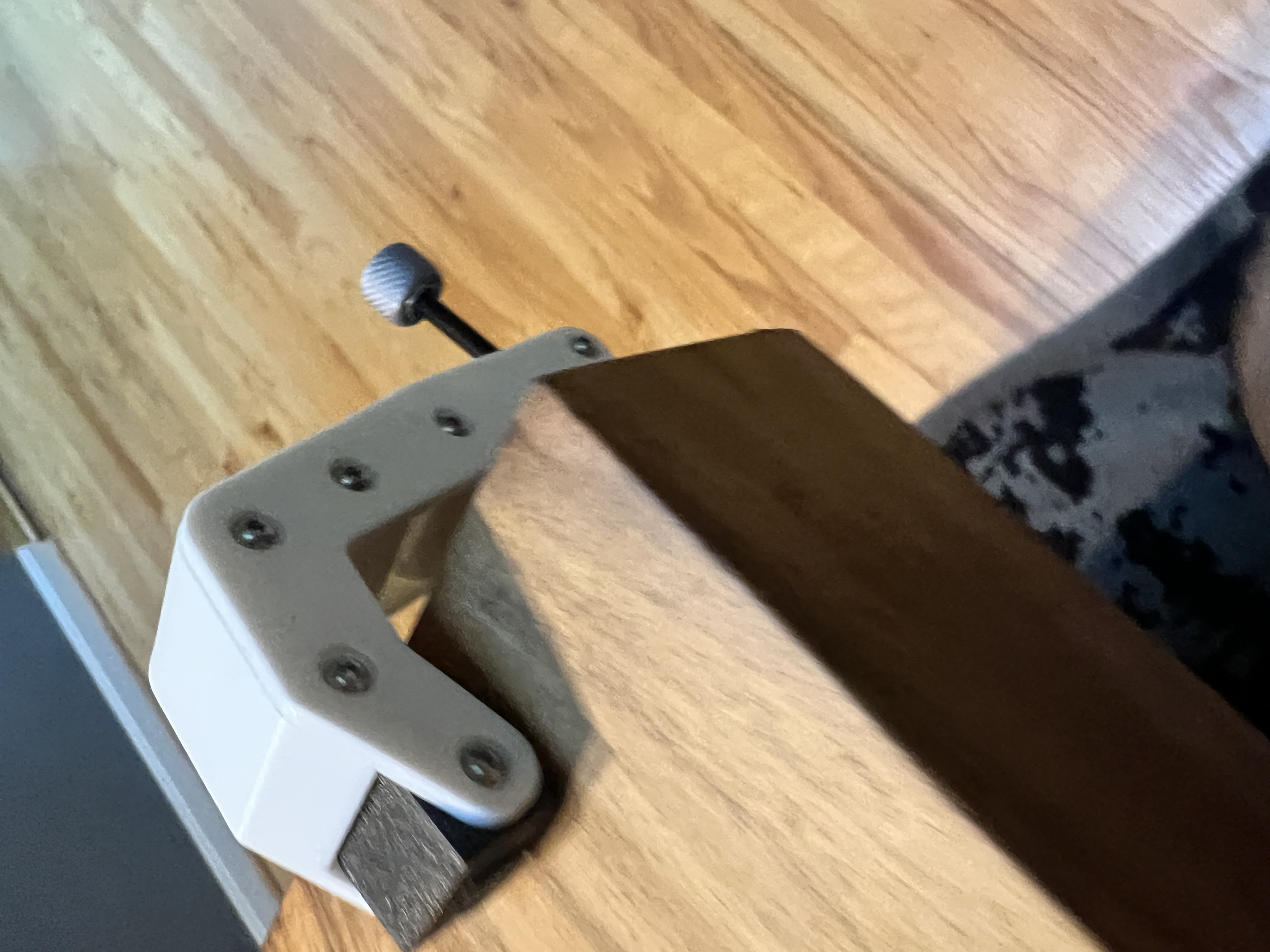

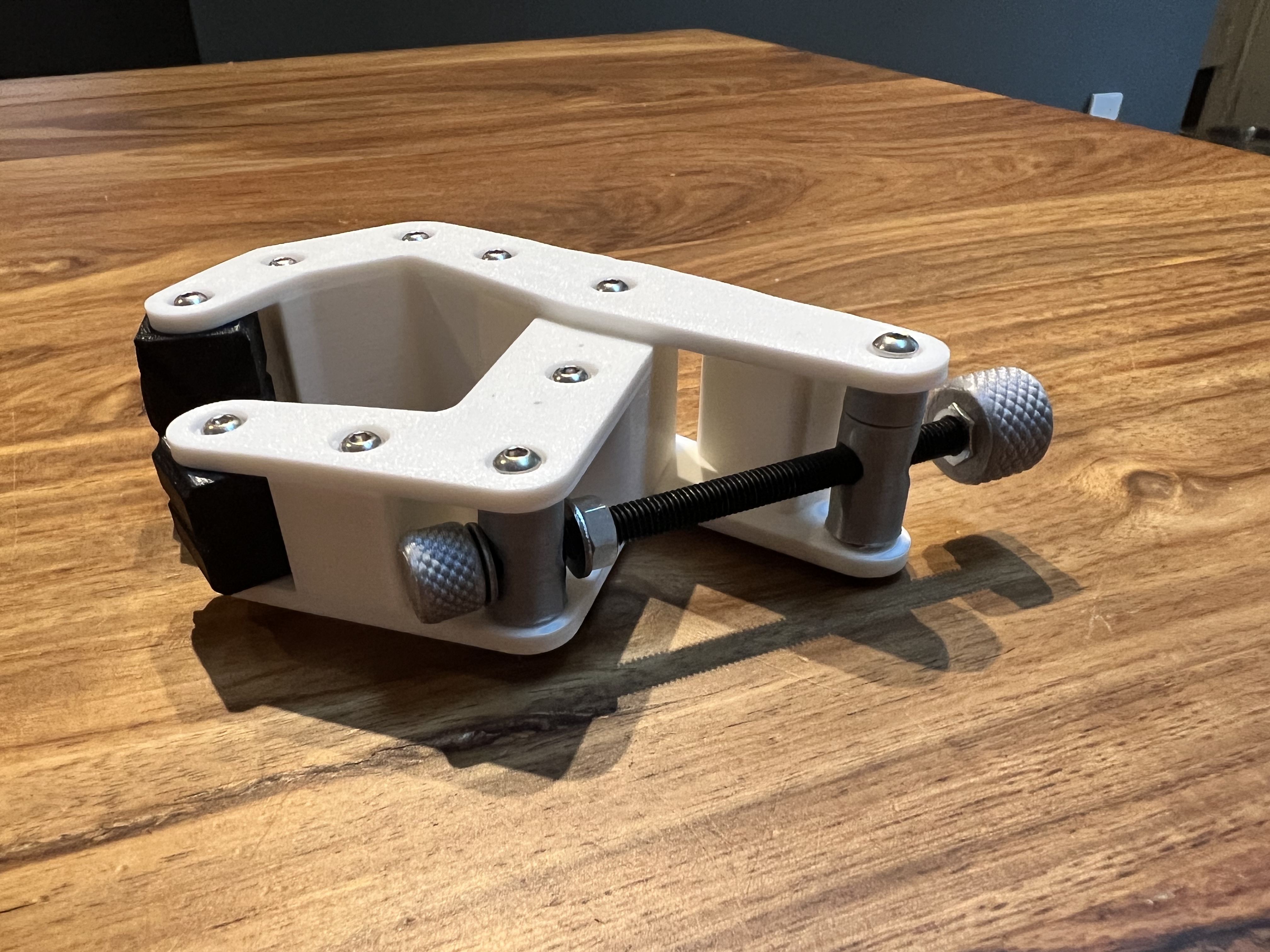

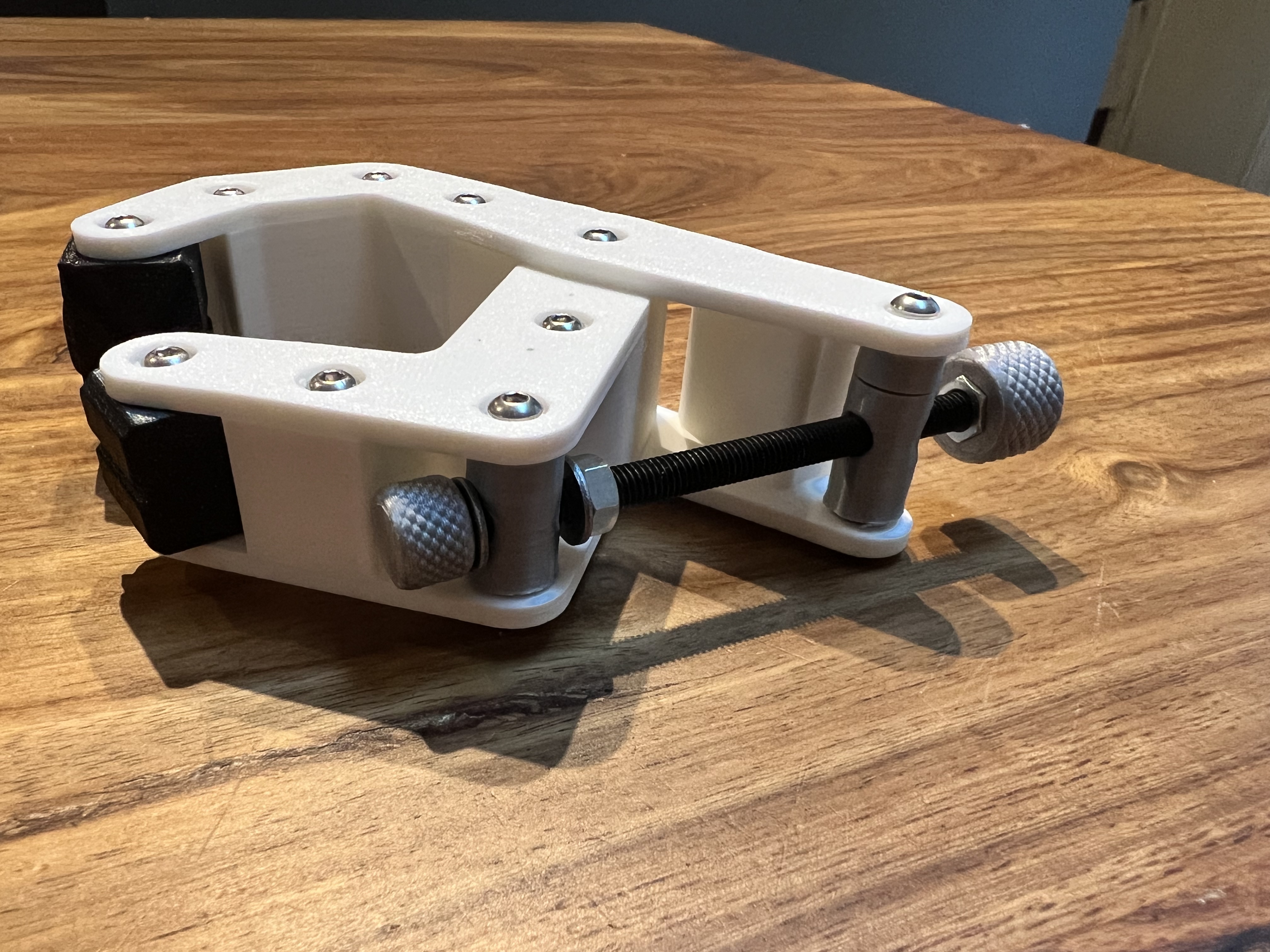

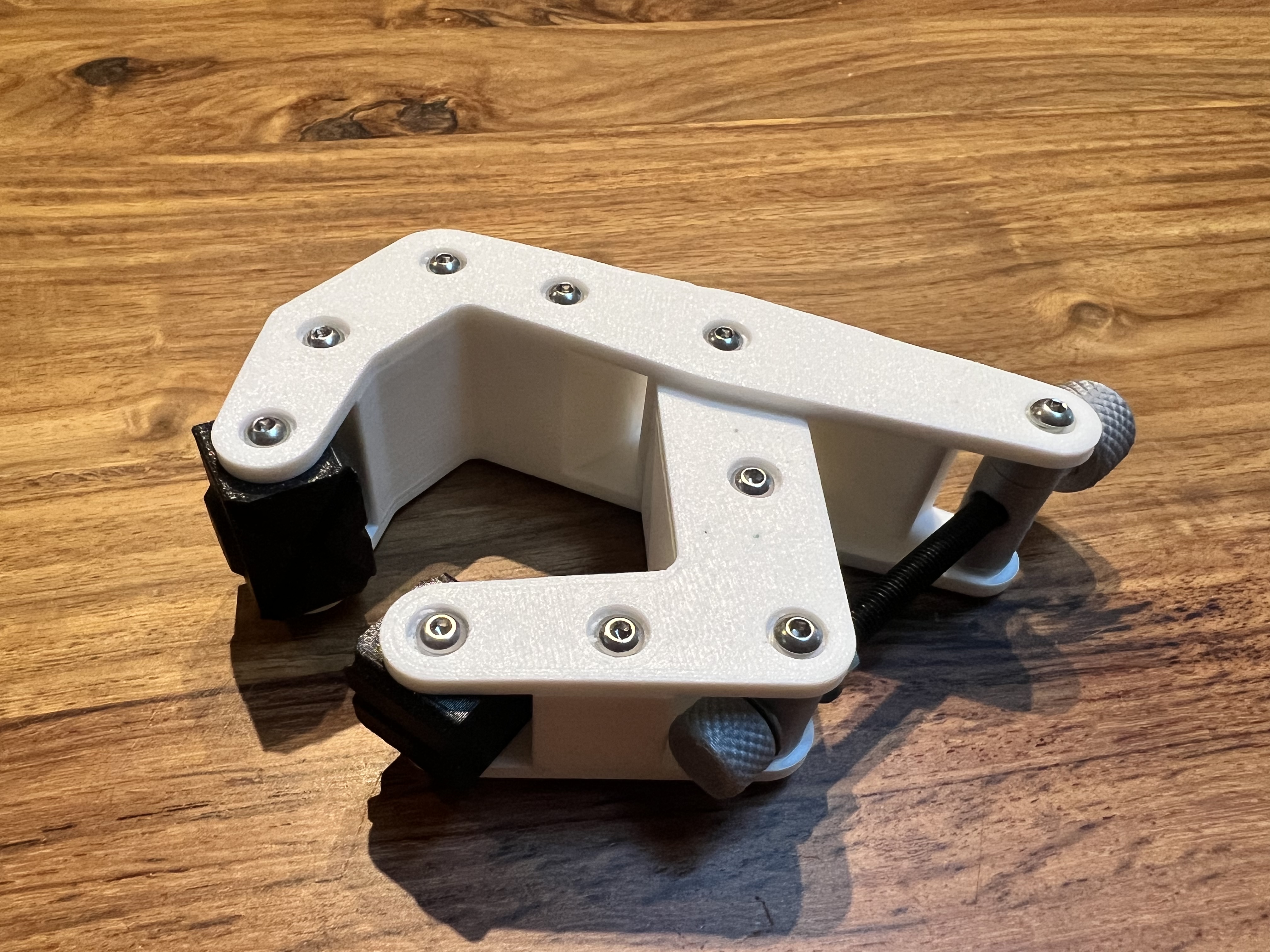

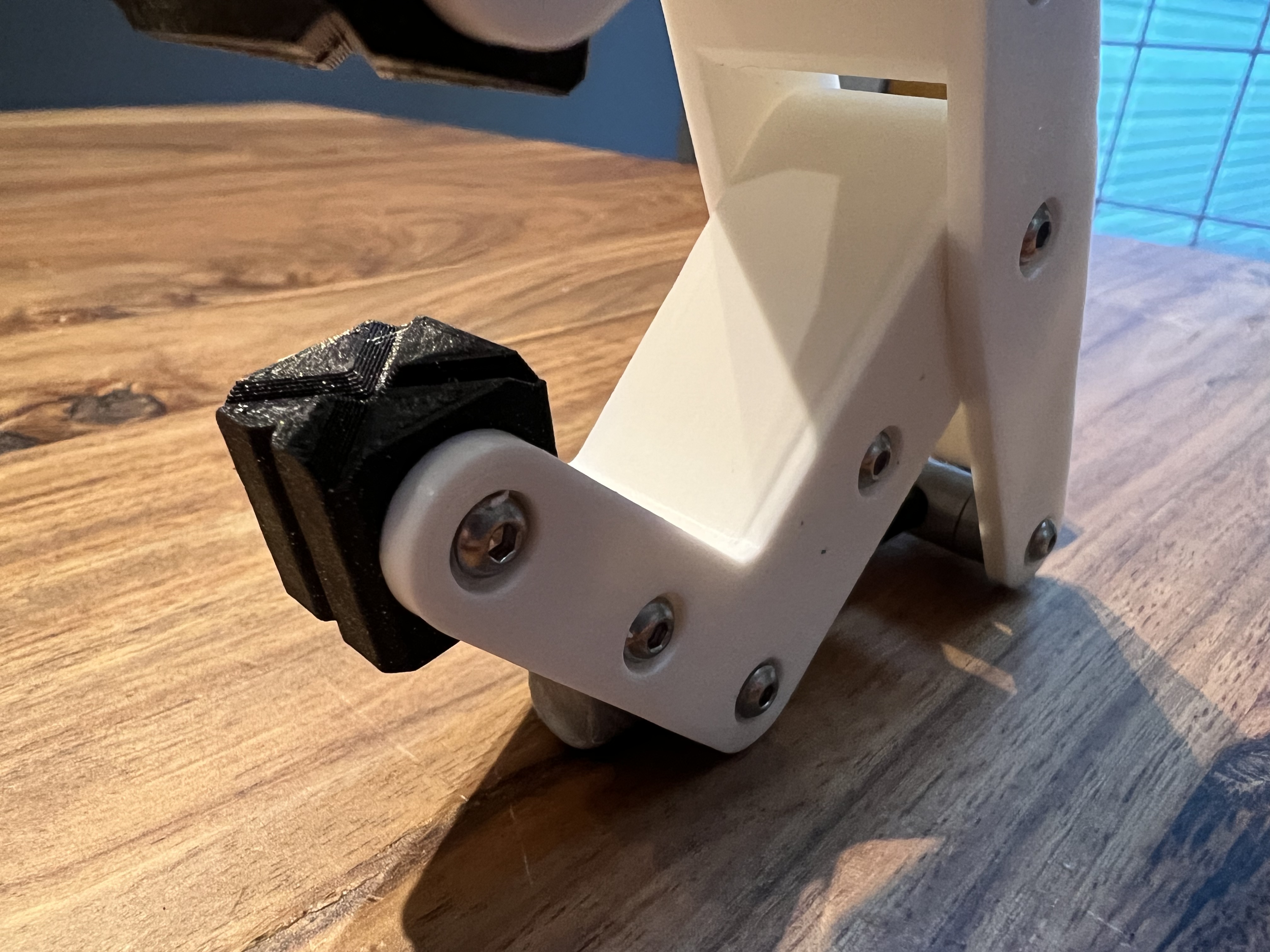

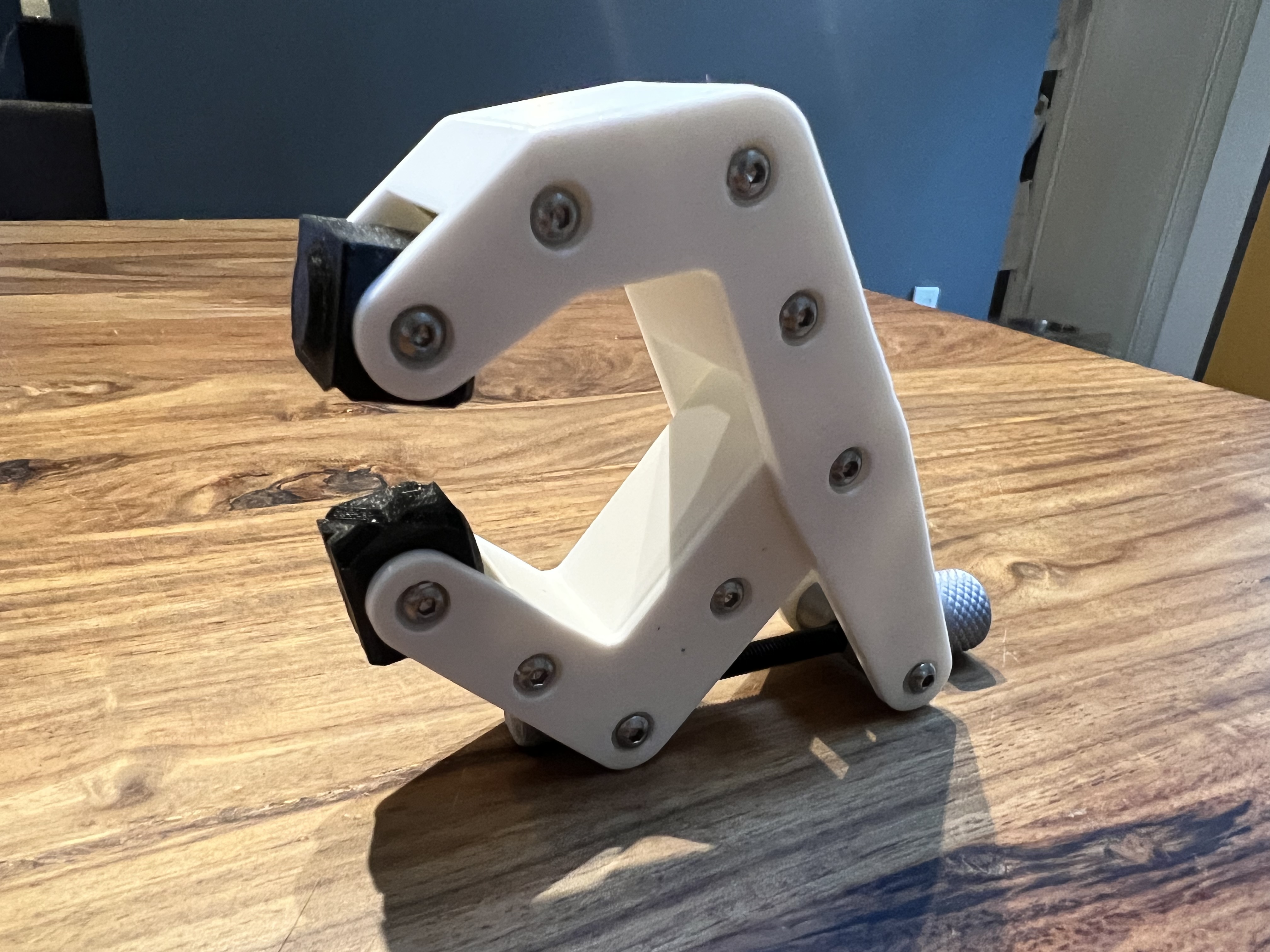

Phần ngàm (jaws) có 4 mặt khác nhau, tuỳ theo bạn muốn kẹp gì.

Thiết lập in

Tất cả đều in trên Prusa MINI+. Mình in các part test bằng PLA, còn phần jaws thì in bằng TPU.

.2mm layer height

3x perimeters

30% infill

Mẹo

Có thể sẽ hữu ích nếu bạn bôi một ít keo khoá ren (thread locker) lên đai ốc M5 và nắp chụp đầu M5 (M5 end cap) để tăng độ “rít” cho các ê-cu lục giác M5, giúp chúng không bị trượt/dễ tuột.

Danh sách vật tư (Bill of Materials)

M5-0.8 x 80mm socket head cap screw

2x M5x6x7mm heatset insets

2x M5 hex nut

4x M3x5x4mm heatset inserts

8x M3 square nuts

4x M3x6mm button head cap screws

3x M3x22mm button head cap screws

5x M3x30mm button head cap screws
