Thanh nối - Các tùy chỉnh mới

Xem mẫu gốc để biết thêm chi tiết.

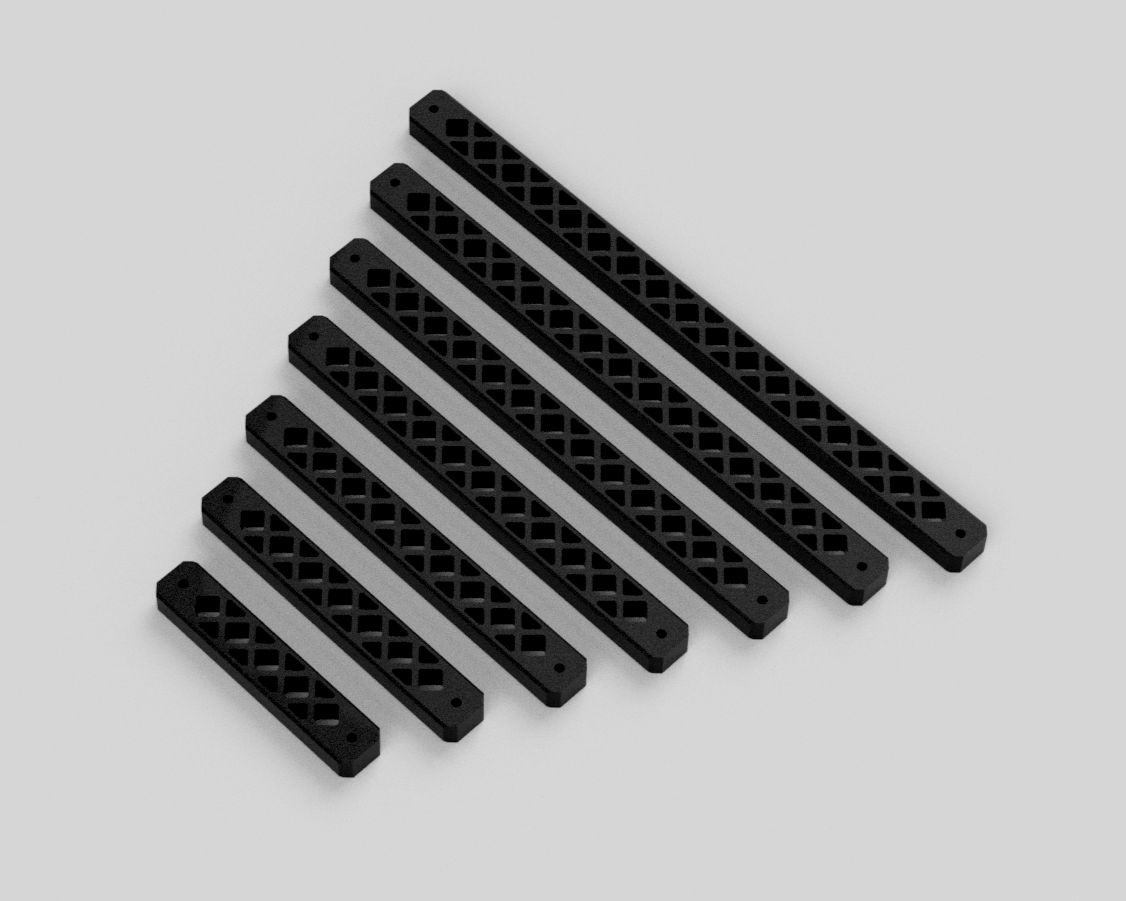

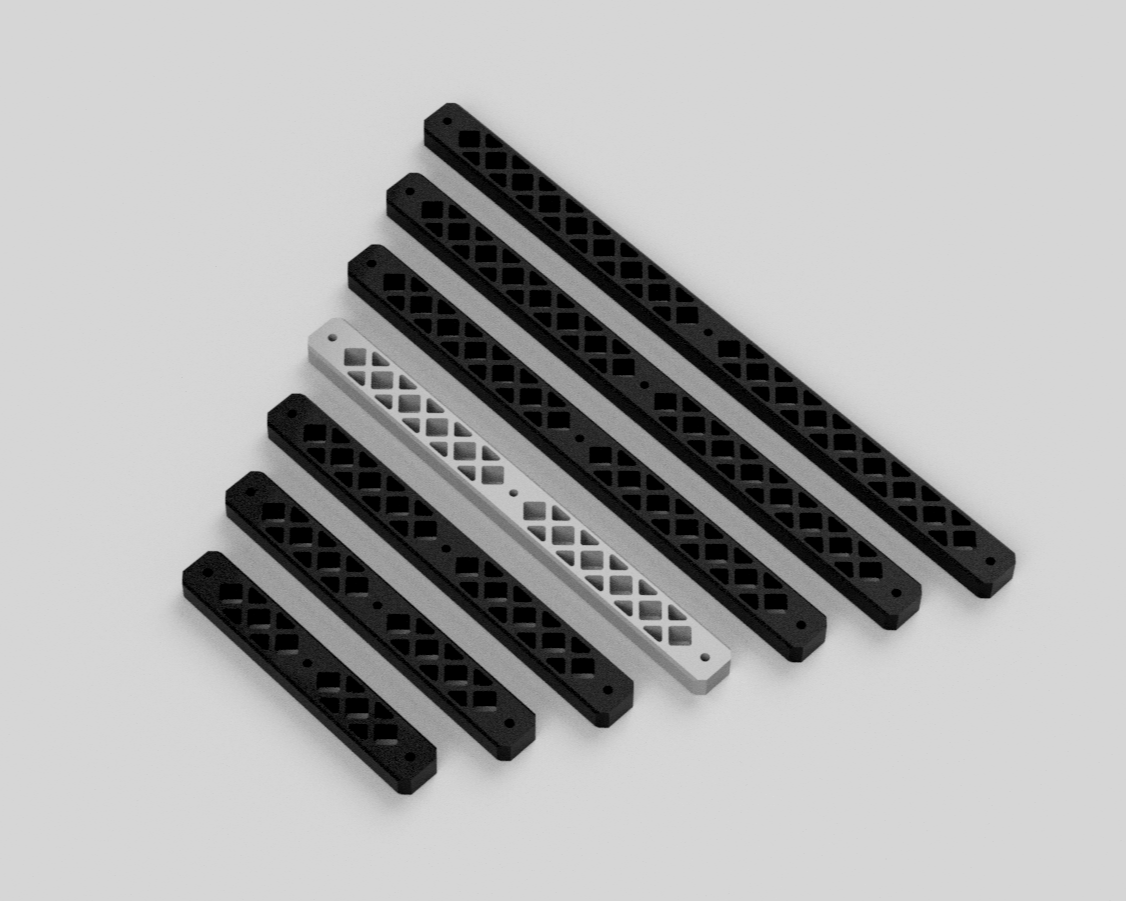

Thanh nối điều chỉnh:

Các kích cỡ dao động từ 143-402mm cho phiên bản không có lỗ giữa và 175-443mm cho phiên bản có lỗ giữa. Dài hơn và ngắn hơn 3 Đơn vị so với bản gốc, với "Đơn vị" tôi đang nói đến đường đi ngắn nhất mà tôi có thể cắt/thêm vào thanh nối gốc, khoảng ~21mm.

Tôi khá chắc chắn rằng đây là một phạm vi đủ lớn cho hầu hết người dùng.

Vui lòng lưu ý rằng việc nối nhiều thanh nối nhỏ lại với nhau yếu hơn nhiều so với việc sử dụng các thanh nối dài hơn. Điều này là do cách chúng kết nối với nhau tạo ra một số khoảng trống và do đó có những điểm bạn có thể đạt được lực rất cao chỉ trên bộ kết nối. Tuy nhiên, tôi có thể làm các bộ kết nối mạnh hơn trong tương lai. Hiện tại, tôi thực sự khuyên bạn nên sử dụng các bộ kết nối có dung sai nhỏ hơn bản gốc.

Chốt khóa thử nghiệm:

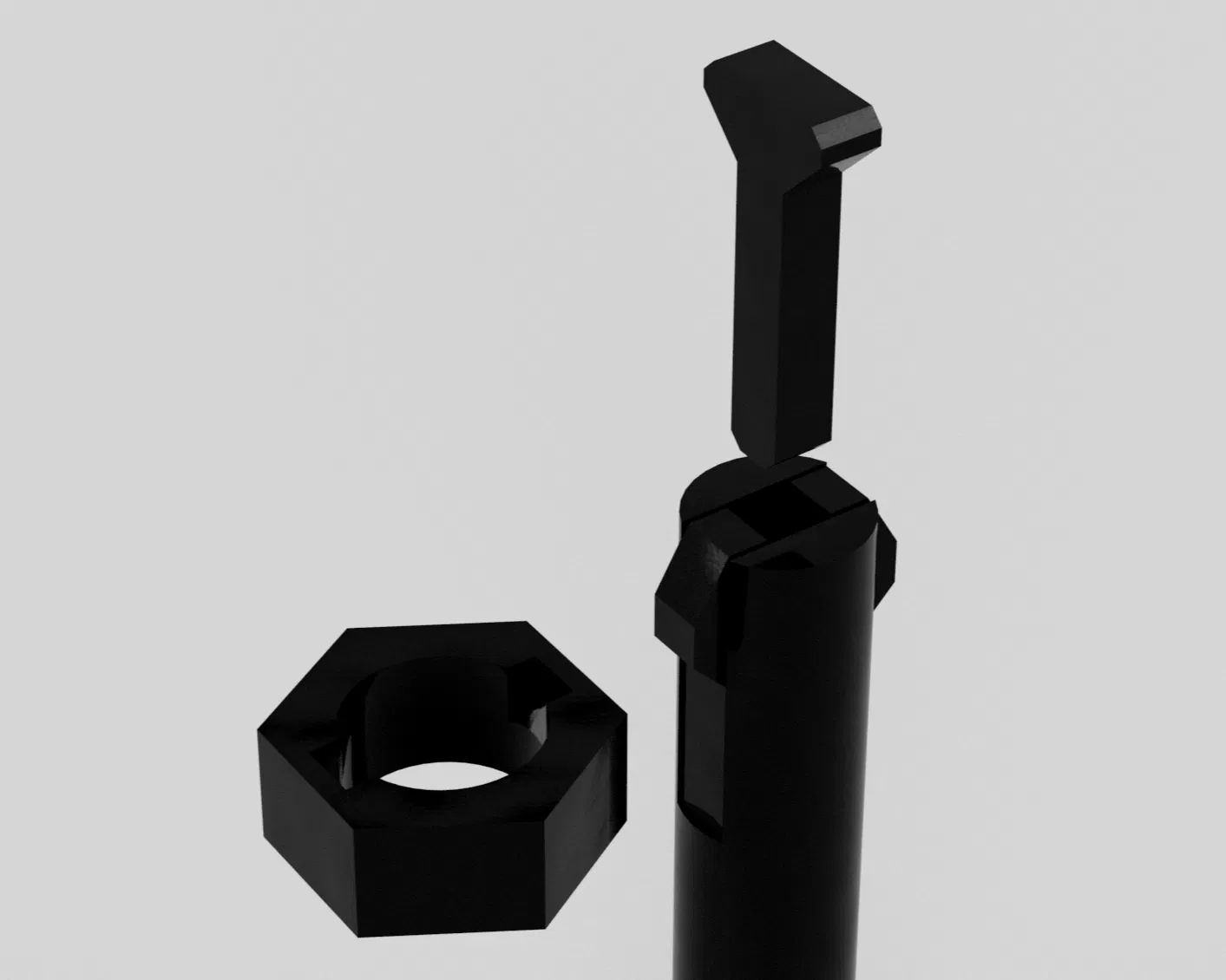

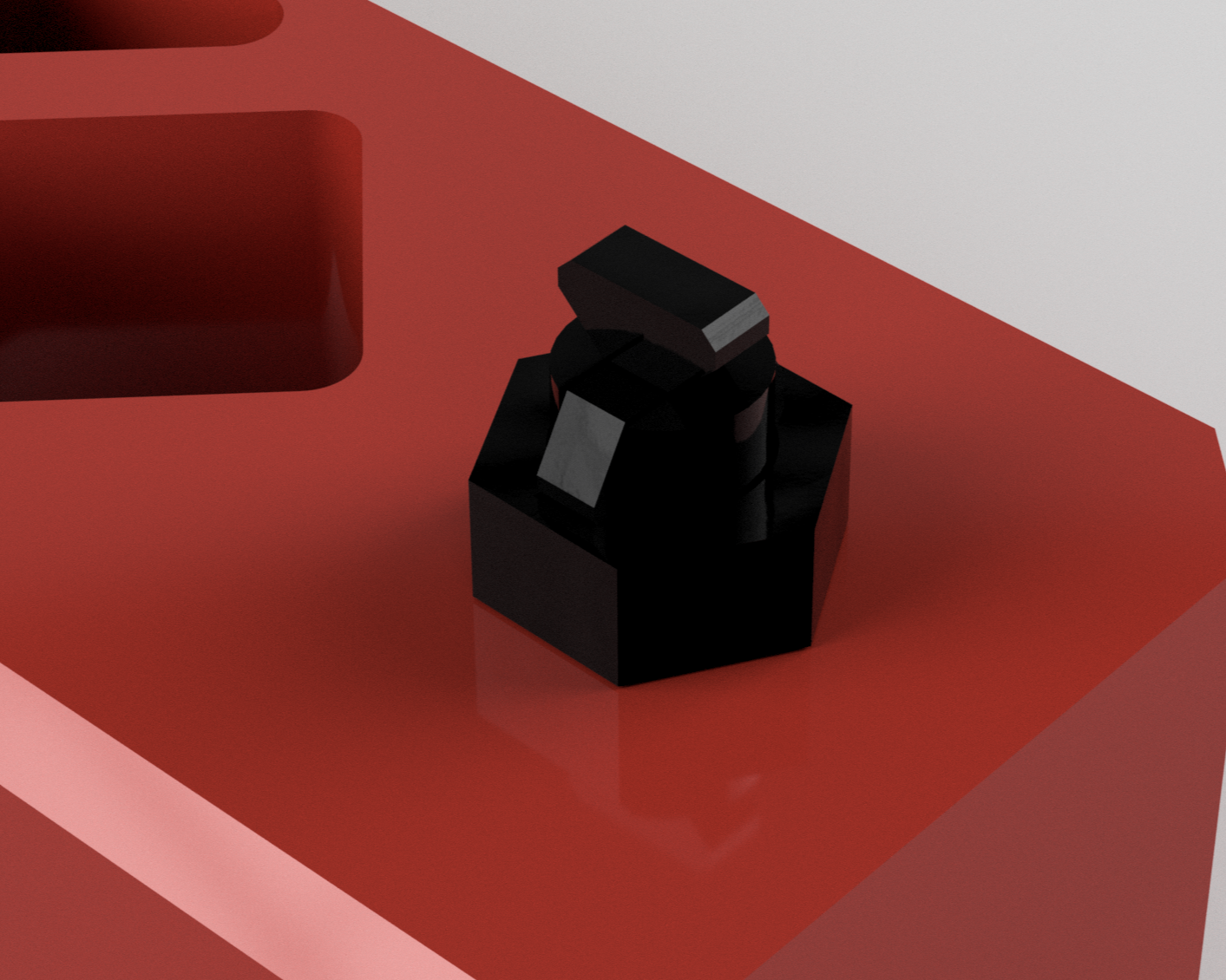

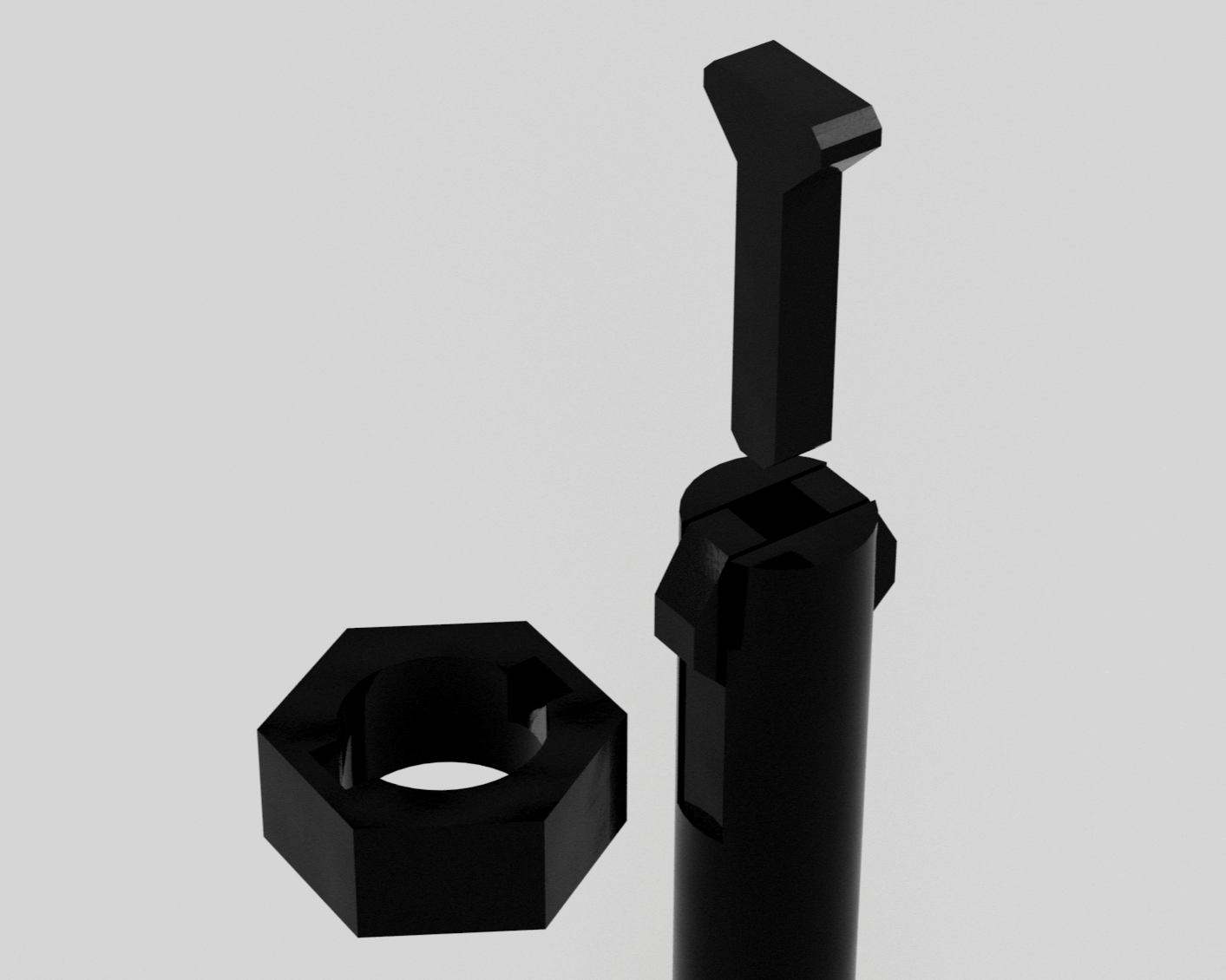

Tôi đã tạo một nguyên mẫu Chốt khóa bằng nhựa in 3D để thay thế cho Vít M5 cần thiết. Cái này mang tính thử nghiệm cao, nhỏ, yếu, khó in và thậm chí có dung sai chặt chẽ. Vì vậy, hãy sử dụng với rủi ro của riêng bạn hoặc tự sửa đổi nó. Bao gồm tệp STEP.

Ngay cả khi các chốt bị hỏng, bạn vẫn có thể sử dụng nó như một loại chốt ép. Nó khá chắc chắn đối với tôi, được in bằng Extrudr ASA. Vì tôi thích vít, nên tôi có lẽ sẽ không sửa đổi thêm.

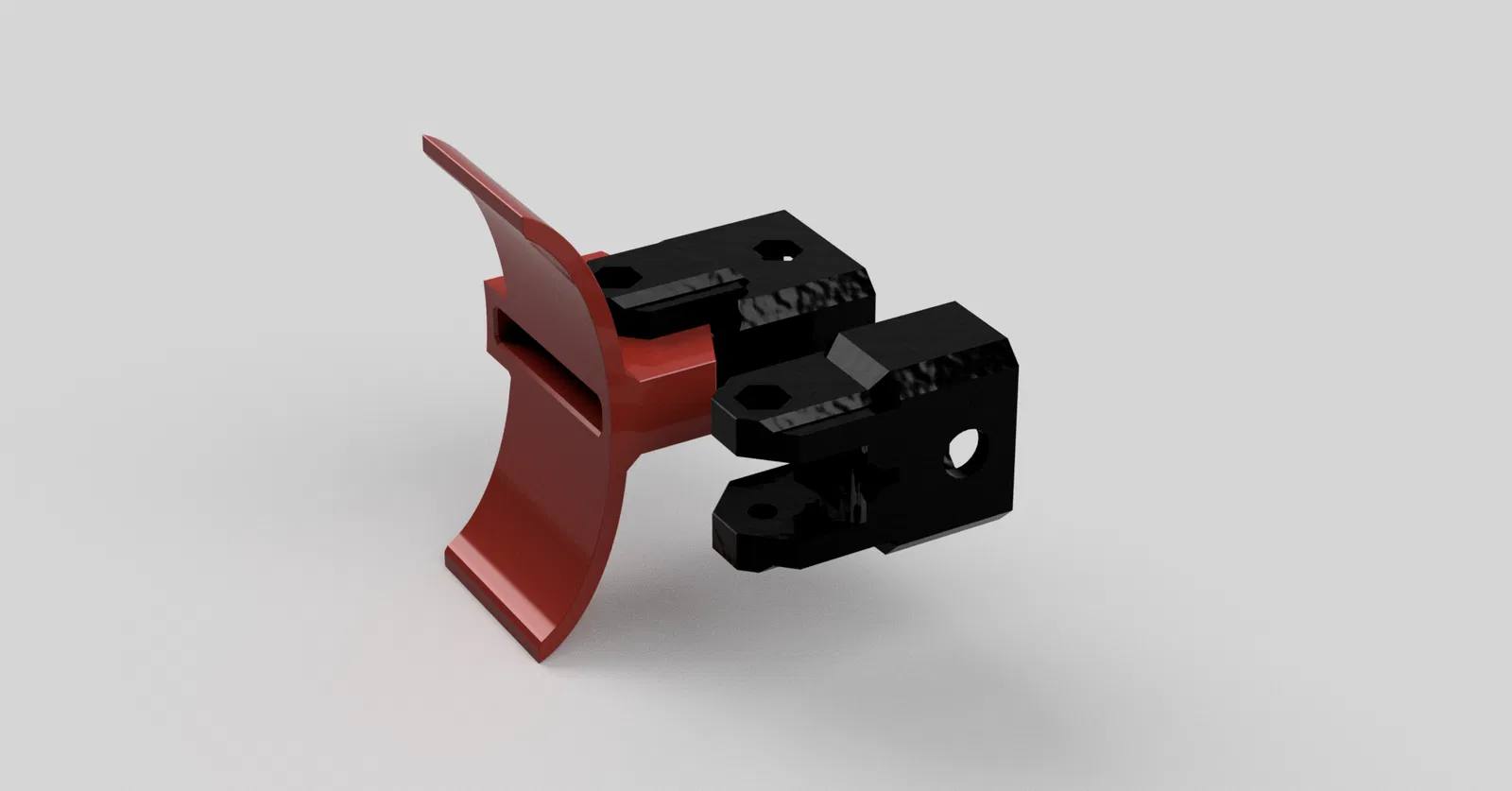

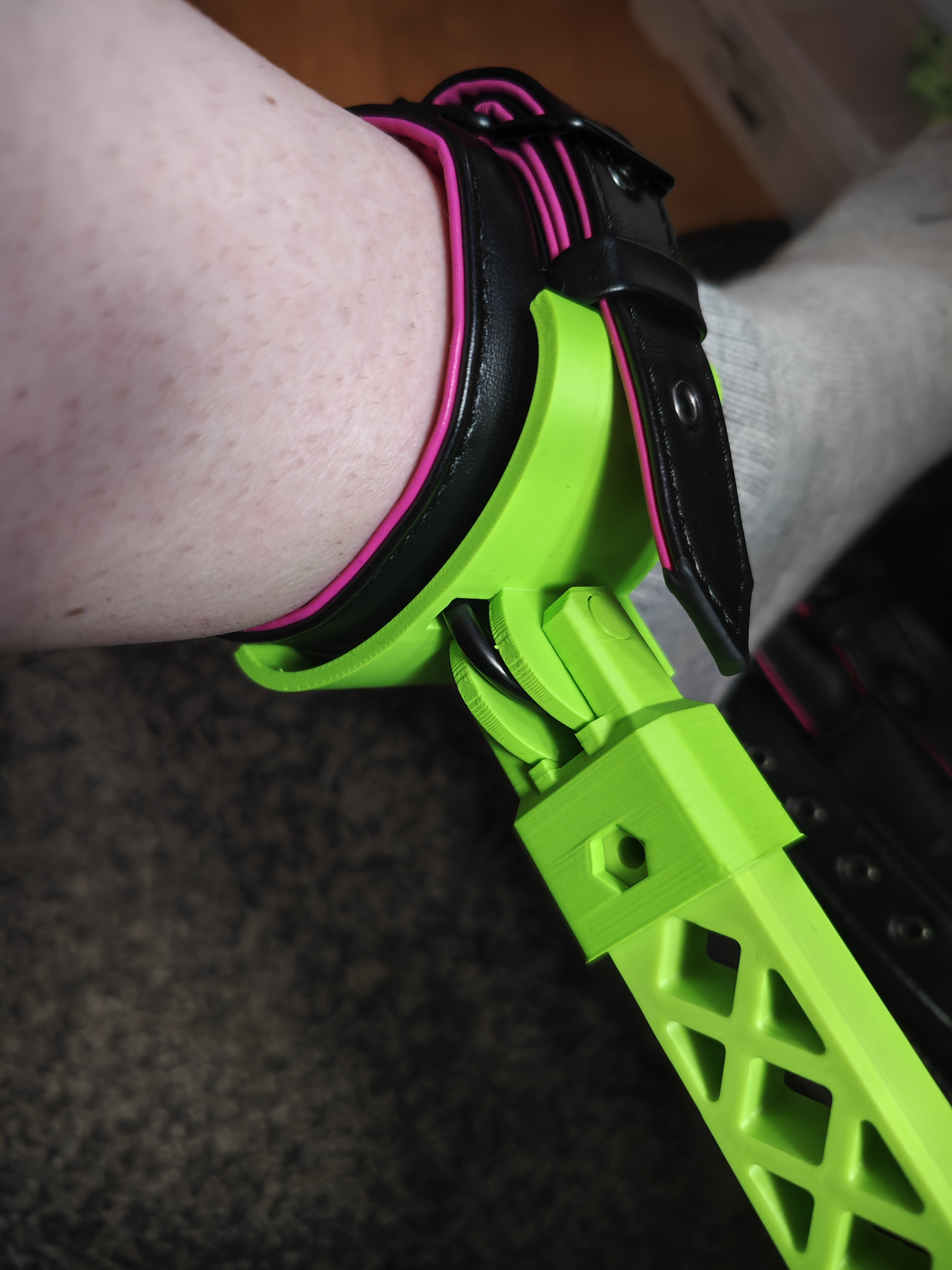

Giá đỡ còng tay:

Giá đỡ còng tay của tôi sử dụng vít M5x25mm để giữ còng trong giá đỡ và giá đỡ trong đầu xoay, để lại rất ít khoảng trống chuyển động nếu còng của bạn tương thích.

Dung sai khá chặt và chỉ chừa 0.1mm không gian cho mỗi bên, các tệp STL của giá đỡ còng tay được định hướng sẵn sàng để in, đầu xoay được in bằng cầu nối và không cần hỗ trợ. Đối với bản thân Giá đỡ, tôi chỉ đo kích thước bàn chân của mình (khá nhỏ), nhưng vì nó chỉ để lan tỏa lực lên còng nên nó sẽ khá linh hoạt và phù hợp với nhiều người dùng.

Giá đỡ còng tay R2:

Cái này chỉ thực sự phù hợp cho những trường hợp cấu trúc không chịu nhiều tải. Ví dụ: Bàn chân và Bàn tay (nói chung là cánh tay).

Giá đỡ còng tay R3:

Phù hợp cho Đùi và bất cứ thứ gì khác, nhưng nó có ít góc để di chuyển hơn.

Đầu xoay:

R3 tương thích với cả hai Giá đỡ còng tay, tôi đề xuất sử dụng loại thông thường cho đùi và sử dụng phiên bản 90 độ cho bàn chân và các bộ phận tương tự. Đừng ngại thử nghiệm :p

Bộ kết nối:

Tôi đã tạo các phiên bản dung sai chặt chẽ hơn của Bộ kết nối gốc (chừa 0.2mm không gian xung quanh) để thanh nối ít bị rung lắc hơn và do đó ít có các điểm áp lực cao từ Thanh nối lên chính Bộ kết nối. Tôi đã sửa đổi tất cả Bộ kết nối thành dung sai 0.1mm xung quanh kết nối với Thanh nối, nhưng không thay đổi bất cứ điều gì khác.

Tôi có thể làm cho chúng chặt hơn nữa nếu có nhu cầu. Đối với tôi, nó hoạt động hoàn hảo.

Thông tin bổ sung:

Mọi thứ đều hoàn toàn tương thích với Mẫu gốc.
