Khung Gắn Tường Màn Hình Cảm Ứng Raspberry Pi 2

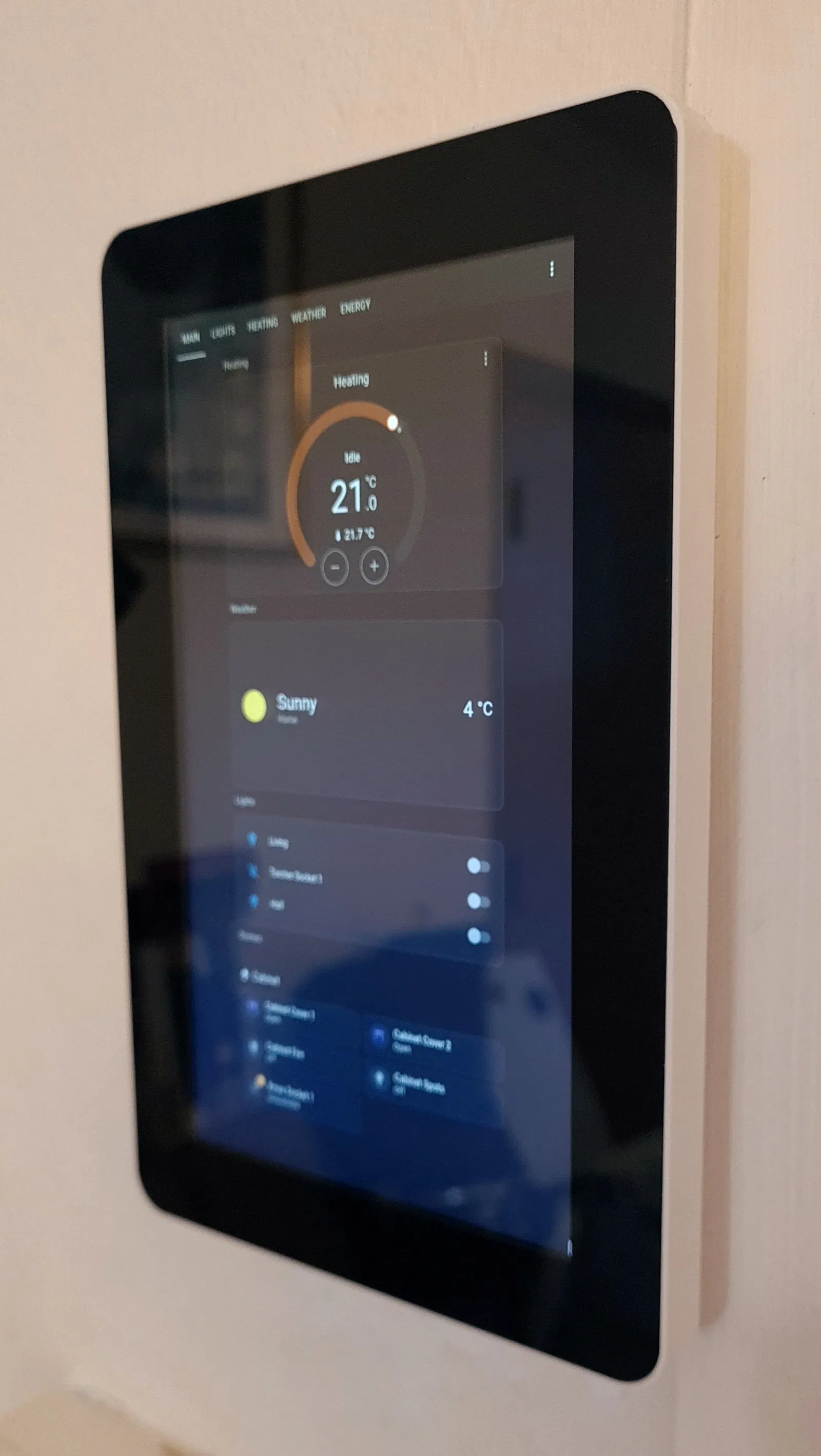

Đây là bộ phận gắn tường dành cho Raspberry Pi 4 Model B hoặc các loại tương tự kết nối với Màn hình cảm ứng Raspberry Pi 2. Thiết kế này phù hợp hơn cho chế độ dọc. Bộ phận vỏ gắn trực tiếp vào tường, còn khung được giữ cố định bằng các khớp định vị và nam châm.

Tuyên bố miễn trừ trách nhiệm: việc sử dụng bộ phận này là tùy thuộc vào rủi ro của bạn, không có gì đảm bảo về việc hư hỏng có thể xảy ra với màn hình hoặc máy tính và tôi không chịu trách nhiệm cho bất kỳ thiệt hại hoặc trục trặc nào.

Nam châm sử dụng (x4): 10x10x3mm, dán bằng keo siêu dính (kiểm tra cực tính chính xác).

Cài đặt in:

• Chiều cao lớp: 0.2mm
• Độ đặc ruột: 20%
• Hỗ trợ dạng cây cho vỏ ở mặt có 3 lỗ mở, không cần cho mặt đối diện.

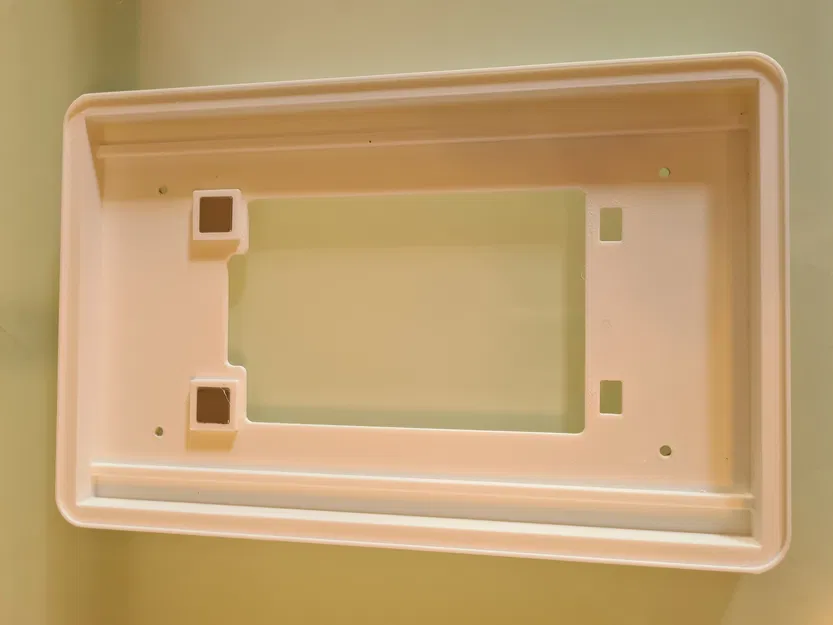

Thước đo trong STL của khung được hiệu chỉnh cho máy in của tôi với độ dung sai rất chặt, bạn có thể cần in thử bằng cách cắt 2-3mm ở trên cùng để đảm bảo thước đo chính xác.

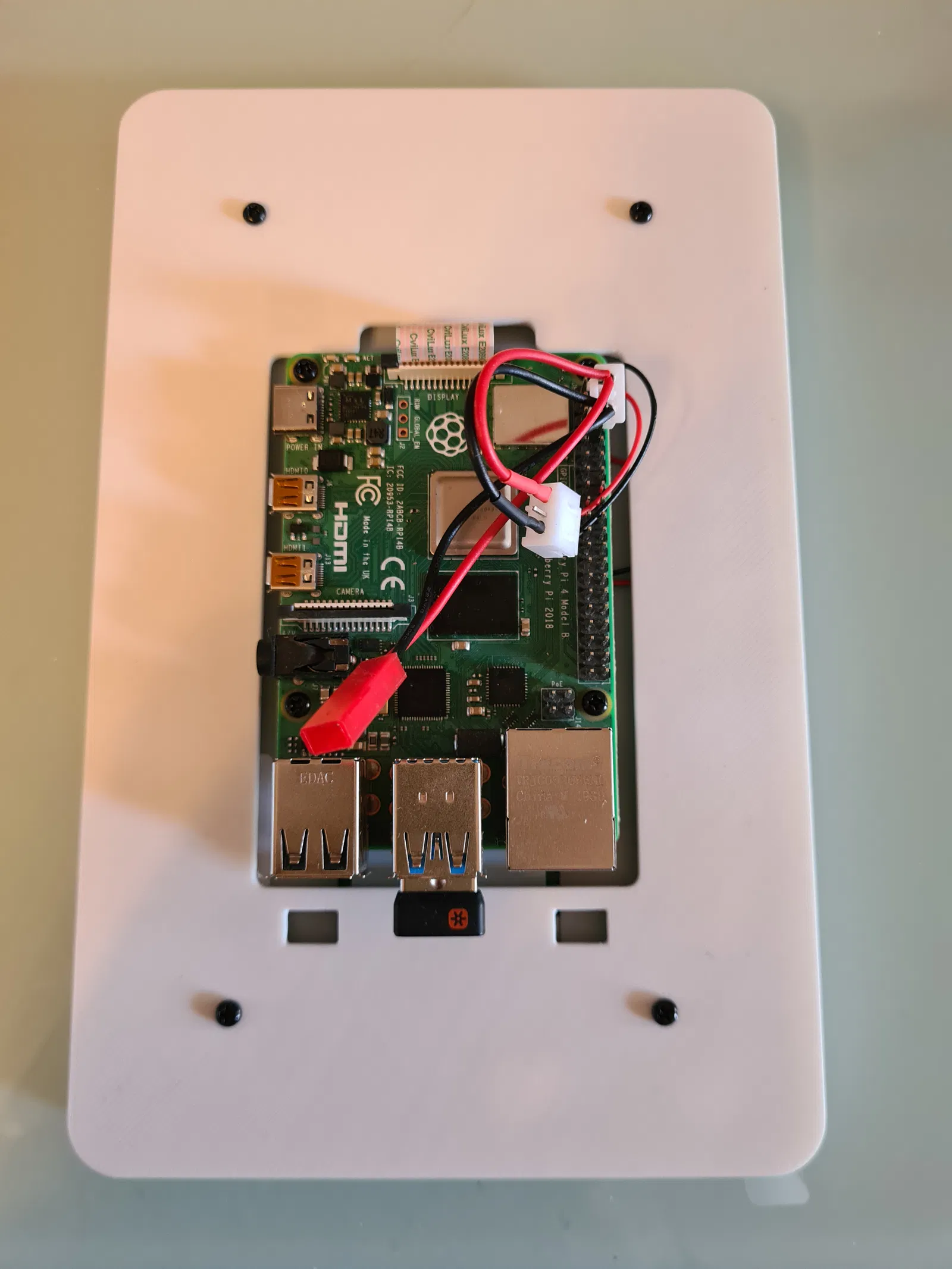

Khi gắn màn hình vào khung, vui lòng chú ý chỉ sử dụng lực siết tối thiểu cần thiết, sử dụng lực quá mạnh có thể làm biến dạng cụm màn hình.

Những màn hình này khá mỏng manh và tấm nền kim loại dường như được gắn vào màn hình bằng một loại keo dán nào đó. Thỉnh thoảng, mặt kính không hoàn toàn song song với tấm nền phía sau, vì vậy tổng độ dày của màn hình + tấm nền có thể hơi khác nhau ở phía kết nối và phía đối diện. Điều này đòi hỏi phải có một khoảng không gian giữa các điểm gắn và bề mặt khung để có thể căn chỉnh vát của khung với cạnh màn hình.

Để đảm bảo keo dán không bị bong ra do lực kéo của ốc vít trong tương lai, tôi đã sử dụng một lượng nhỏ epoxy giữa mặt kính và tấm nền phía sau trong khi tạo một lực ép bằng kẹp nhỏ để điều chỉnh căn chỉnh (mặt kính phải được đỡ bằng một bề mặt phẳng trong khi keo khô).

Các tùy chọn cấp nguồn:

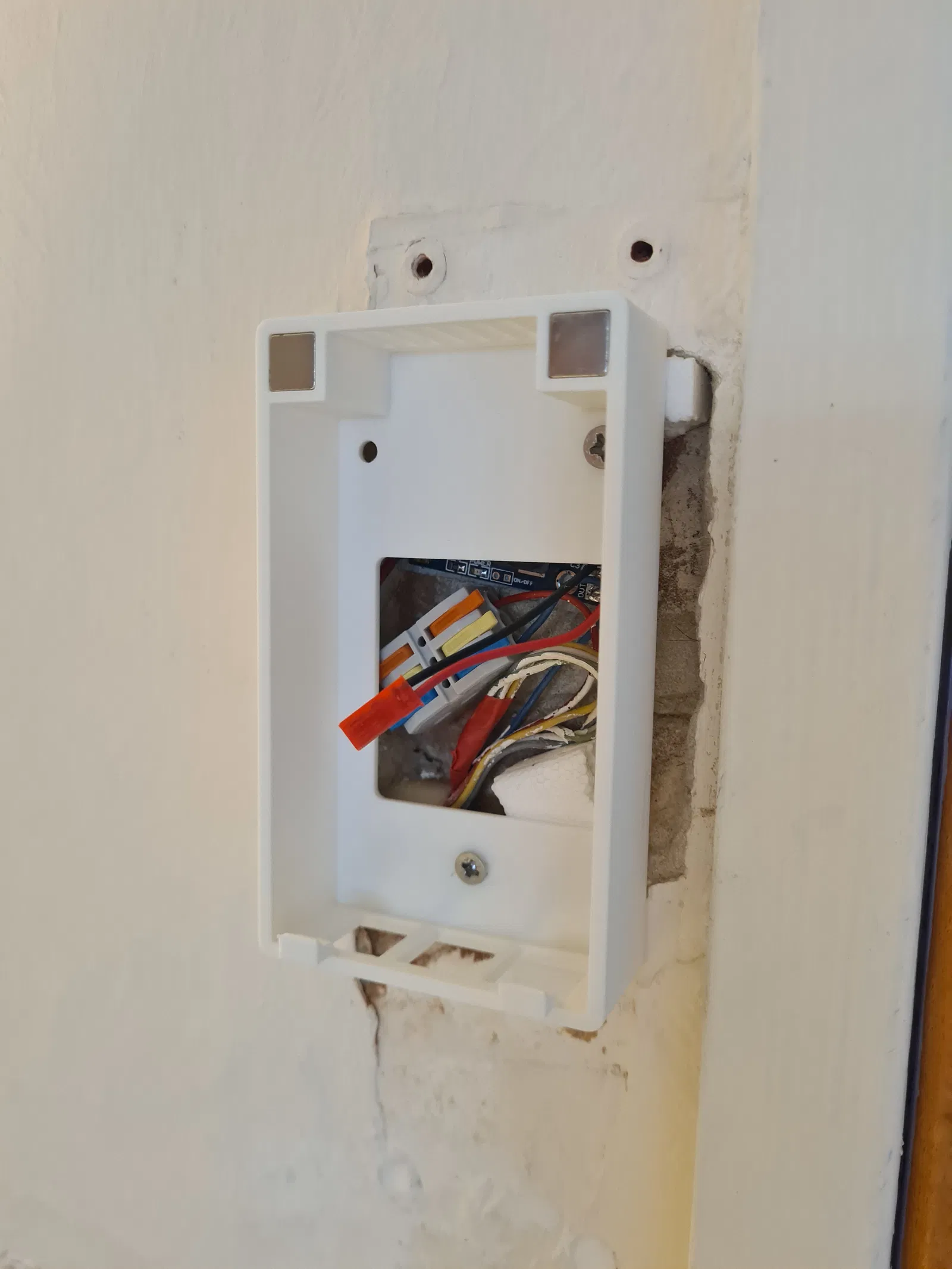

1. Tùy chọn gọn gàng nhất là lắp dây phía sau tường và sử dụng các chân GPIO, các chân này cũng được dùng để cấp nguồn cho màn hình. Điều này đòi hỏi một chút hàn hoặc làm cáp chia. Trong trường hợp của tôi, tôi có dây điện sẵn có từ một hệ thống liên lạc nội bộ cũ. Vì chúng đi đến một bảng điều khiển khá xa, để giảm tổn thất, tôi đang sử dụng bộ chuyển đổi buck có thể điều chỉnh (24V đến 5.1V) mà tôi đã đặt trong khoang tường phía sau vỏ.
2. Sử dụng cổng USB-C. Điều này đòi hỏi phải cắt một lỗ nhỏ trên vỏ (có thể thực hiện trong slicer bằng bộ điều chỉnh âm bản). Tôi có thể thêm một mô hình có lỗ theo yêu cầu.
