Tàu lượn in 1 mảnh

Mô hình tàu lượn với đường nét trông như tương lai, in được trong một lần.

Hướng dẫn

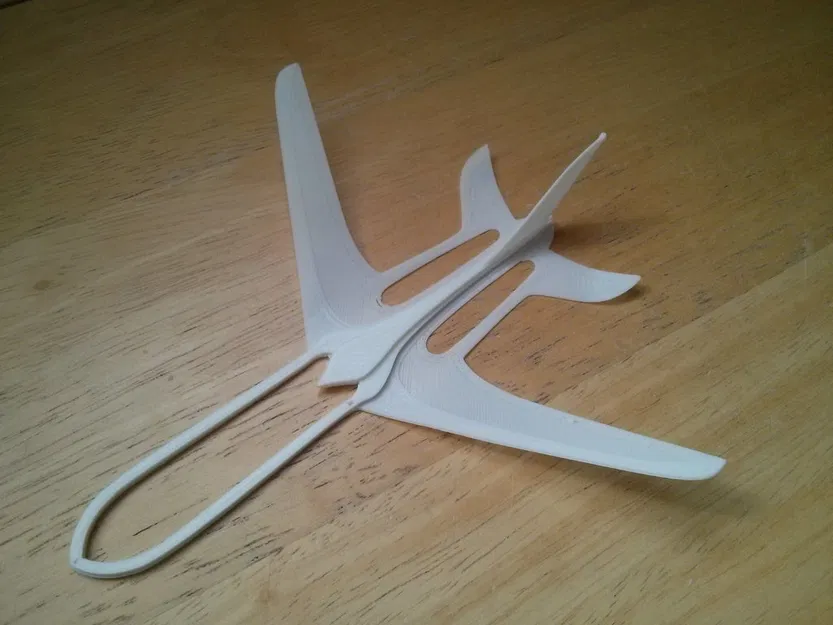

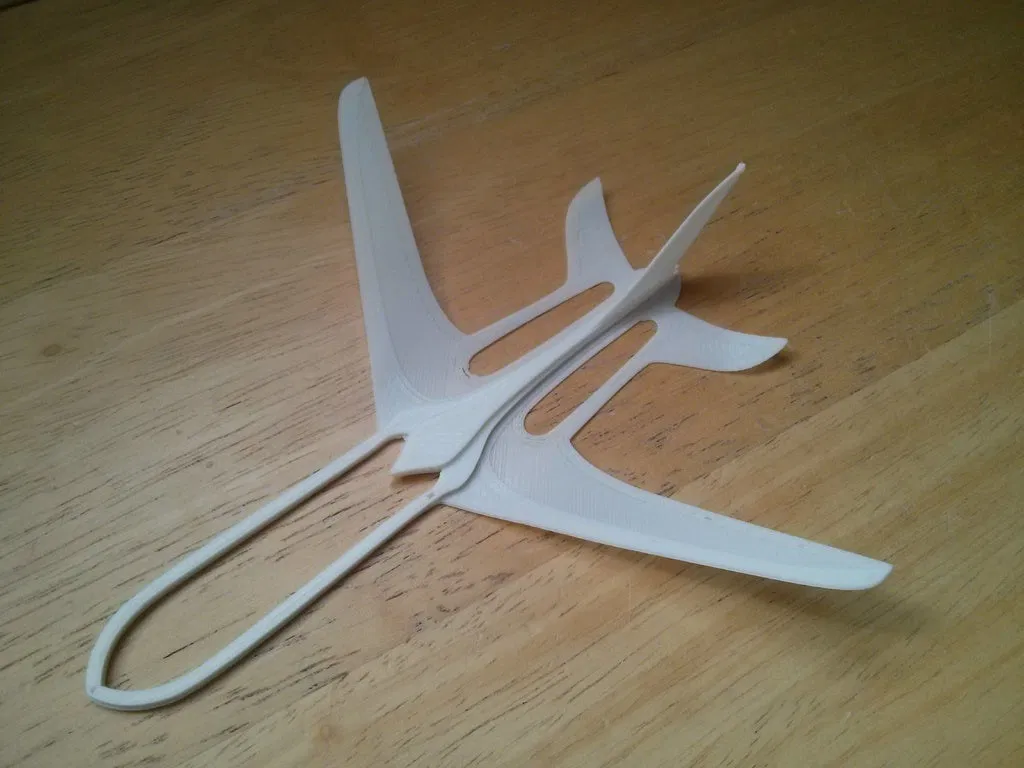

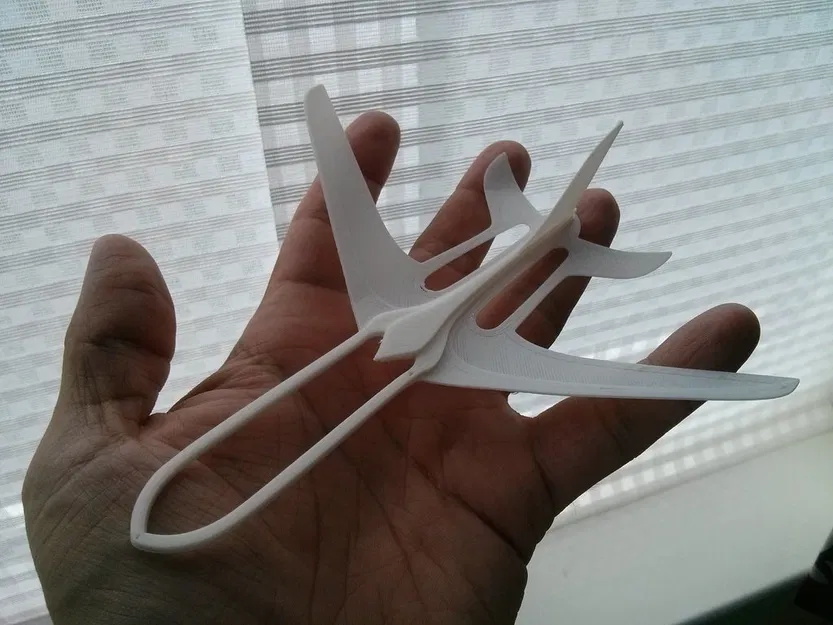

In với 100% fill, mình đã dùng PLA với lớp đầu tiên 0.2mm, các lớp còn lại 0.1mm. Bạn có lẽ sẽ cần bẻ cong đuôi một chút để tinh chỉnh và bẻ cong cánh lên để tạo góc V (cho ổn định về độ nghiêng) - xem ảnh để biết ý mình nha, cố gắng làm sao cho cân đối! Nó khá khó ném; mình thấy cách tốt nhất là nắm hai bên thân máy phía trước gốc cánh - cố gắng đừng xoắn khi ném!

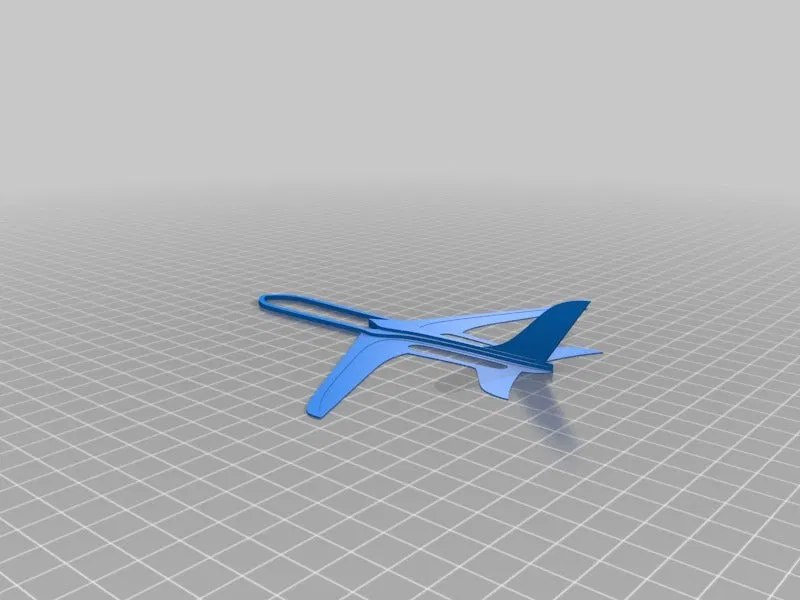

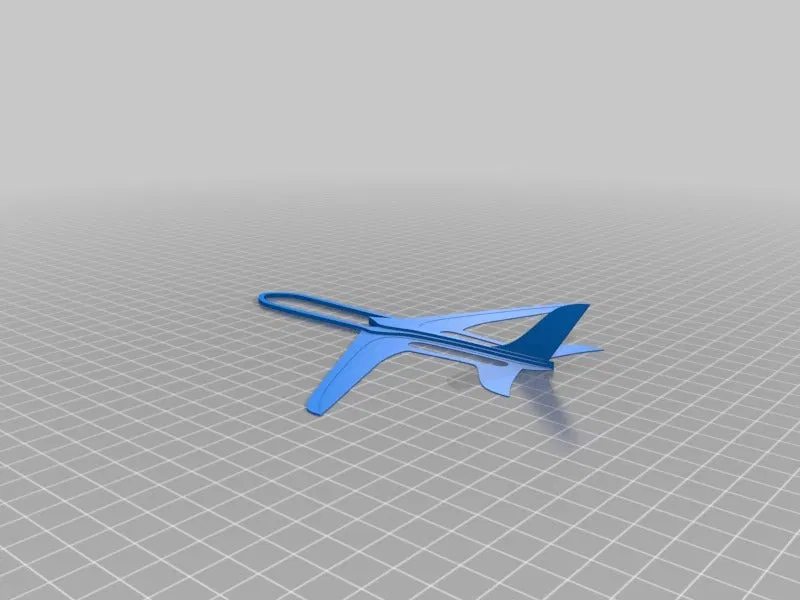

Bây giờ có hai phiên bản STL, một cái có vây fin dày 0.4mm và một cái dày 0.8mm - xem mục edit 2 để biết chi tiết. Nếu phần mềm slicer của bạn không thích vây fin một lớp mỏng 0.4mm thì hãy thử 0.8 hoặc tạo lại STL từ file scad với độ dày bất kỳ mà bạn muốn thử.

Mô hình này được tạo ra từ các file DXF được extrude trong OpenSCAD nên bạn có thể chỉnh sửa chúng trong Inkscape nếu muốn (có cung cấp file nguồn SVG - nhưng OpenSCAD sẽ không hoạt động với các đường cong trong DXF nên hãy chuyển đổi sang đường thẳng bằng cách dùng 'Extensions > Modify Path > Flatten Beziers' trước rồi xuất lại ra DXF) edit Cái fin là bộ phận một lớp mỏng có phần hơi kỳ lạ khi mình mới in trên RepRap với quạt gió thổi mạnh vào, nó có vẻ làm lớp in bị thổi bay khỏi lớp trước đó - điều này dường như không phải là vấn đề với mọi máy in (vẫn tốt trên máy mini kossel của mình và trên một bản in ở đây) nhưng mình sẽ xem liệu có cách nào tạo ra phiên bản tốt hơn không. Mình cũng đã thêm một file DXF bị thiếu. edit 2 Cái fin dường như đang gây ra sự cố trên một số máy in/slicer, hiện tại mình không có điều kiện thử nghiệm trên cái gì khác ngoài Slic3r/mini kossel (& cái này vẫn ổn với fin mỏng) nên mình đã tải lên một vài file STL mới, một cái có fin dày 0.4mm và một cái dày 0.8mm xem có giúp được gì không. Mình cũng đã thay đổi file .scad để có thể thay đổi độ dày fin dễ dàng hơn nếu bạn muốn. edit 3 Đã thay đổi file *.scad để sử dụng các lớp trong file DXF (luôn có sẵn chỉ là mình không nhận ra OpenScad có thể sử dụng chúng) và bao gồm cả file nguồn SVG. Như gợi ý của dgatza, mình cũng đã chỉnh sửa DXF để làm tròn phần sau mũi để tăng độ bền vì một vài người đã báo cáo là nó bị gãy sau một cú va chạm mạnh.
