Giá gắn GPS cho Canyon Grail (ghi đông Hoverbar) 1

1 hình

Thể Thao & Ngoài Trời

Giá gắn GPS cho Canyon Grail (ghi đông Hoverbar)

Tác giả moreco_269131

Lượt tải
131
Lượt thích
9
Lượt coi
1.723

File 5 1,2 MB

  • Grail_Garmin_20mm_1767173027.stlSTL · 240,3 KB
  • Grail_Garmin_30mm_1767173027.stlSTL · 266,4 KB
  • Grail_Wahoo_30mm_1767173029.stlSTL · 266 KB
  • Grail_Garmin_v6_1767173029.f3dF3D · 186,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

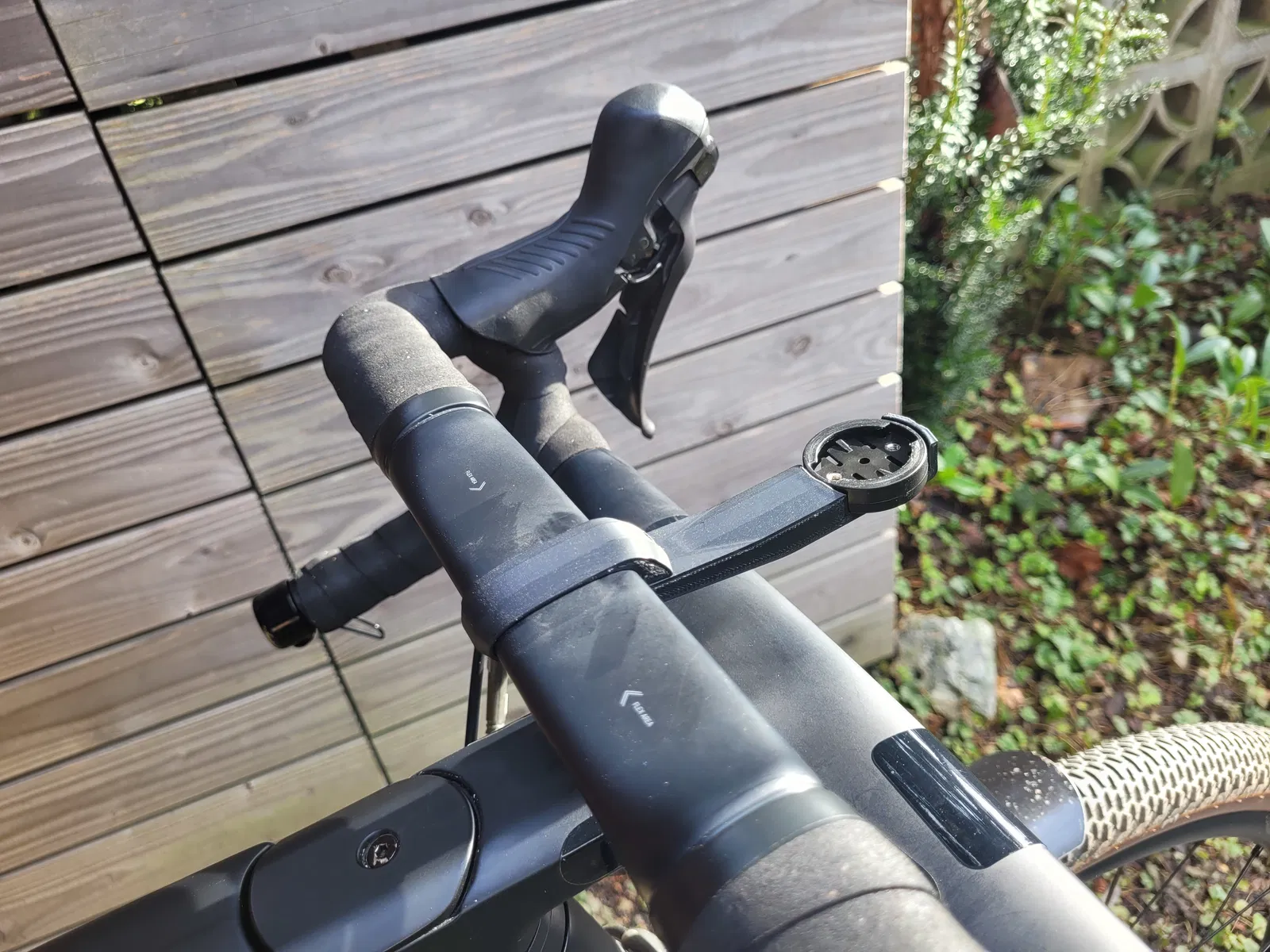

Tao thấy cái chỗ gắn GPS trên cái ghi đông Hoverbar của xe Canyon Grail nó hơi thấp, khó với tới lúc đang chạy nên tao thiết kế cái mount này cho cái "vùng mềm" trên của ghi đông.

*** Phiên bản mới cho mount xoay 1/4 vòng của Garmin, rộng 30 mm: dày hơn để nó cứng cáp hơn và đỡ bị gãy lúc chạy địa hình, thiết kế mount khác (ốc bắt dấu giấu bên trong với đai ốc tự giữ thay vì ren cấy) ***

File Fusion 360 đã tải lên

Cũng có ba phiên bản cũ hơn:

  • Cho mount xoay 1/4 vòng của Garmin, rộng 20 mm hoặc 30 mm
  • Cho mount xoay 1/4 vòng của Wahoo, rộng 30 mm

Phần cứng cần có:

  • Mount xoay 1/4 vòng của Garmin hoặc Wahoo
  • 2 con ốc M3 x 8
  • 1 con ốc M3 x 16
  • cho các phiên bản cũ: 1 con ren cấy M3 (M3 x 5 x 4)
  • cho phiên bản 6: đai ốc tự giữ M3 (cao 4mm)
  • một ít băng keo bảo vệ khung (bảo vệ ghi đông khỏi trầy xước và giúp gắn chặt hơn)

Thông số in:

  • Sợi ASA (hoặc ABS)
  • ">5 lớp vỏ"
  • 80% mật độ ruột"
  • đầu phun 0.4 mm
  • chiều cao lớp 0.2 mm

In cái part này nằm nghiêng và dùng brim nếu cần.
