ERCF v2 Mods/Canopy Mount

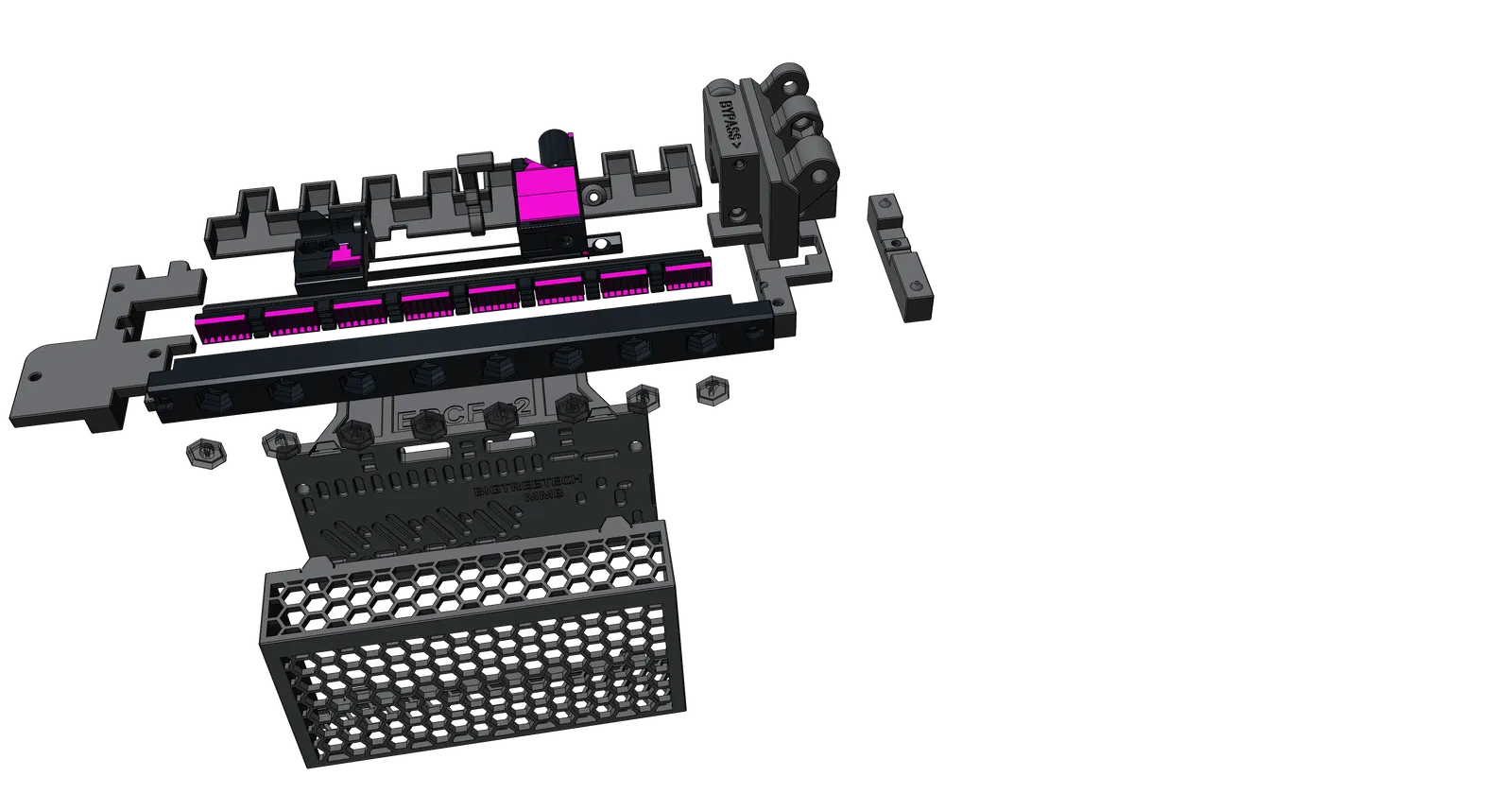

Cái mount ERCF v2 này cho phép gắn bộ điều khiển ERCF v2 lên canopy, kèm theo End Bypass mới, Gearbox cover rút ngắn, các tùy chọn cảm biến Gate và đèn LED RGB. Thiết kế này hỗ trợ nhiều kích cỡ Voron và đi kèm hướng dẫn chi tiết về các bộ phận cần thiết và cách lắp ráp, đặc biệt cho các phiên bản ERCF V2.
Mô tả

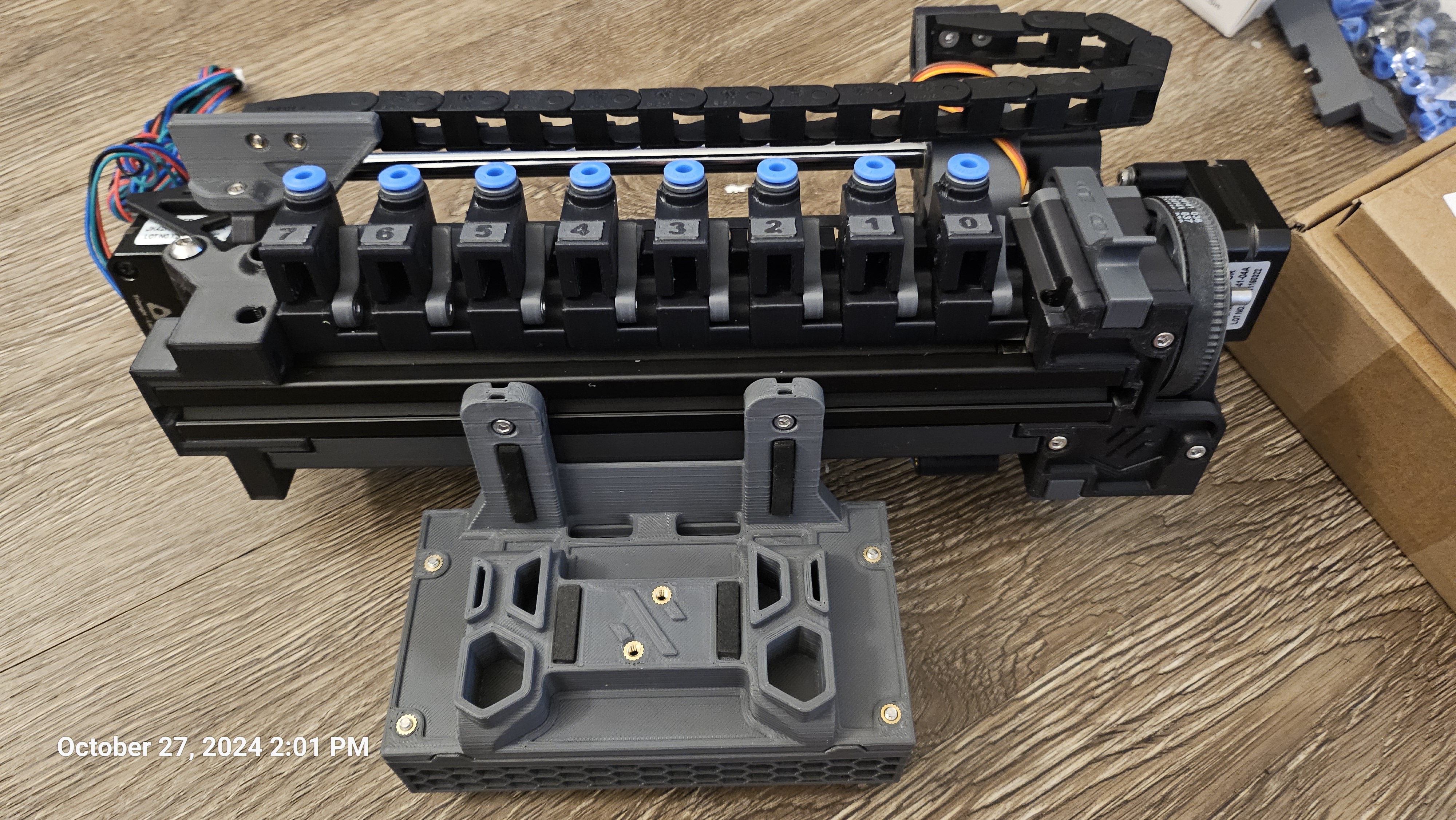

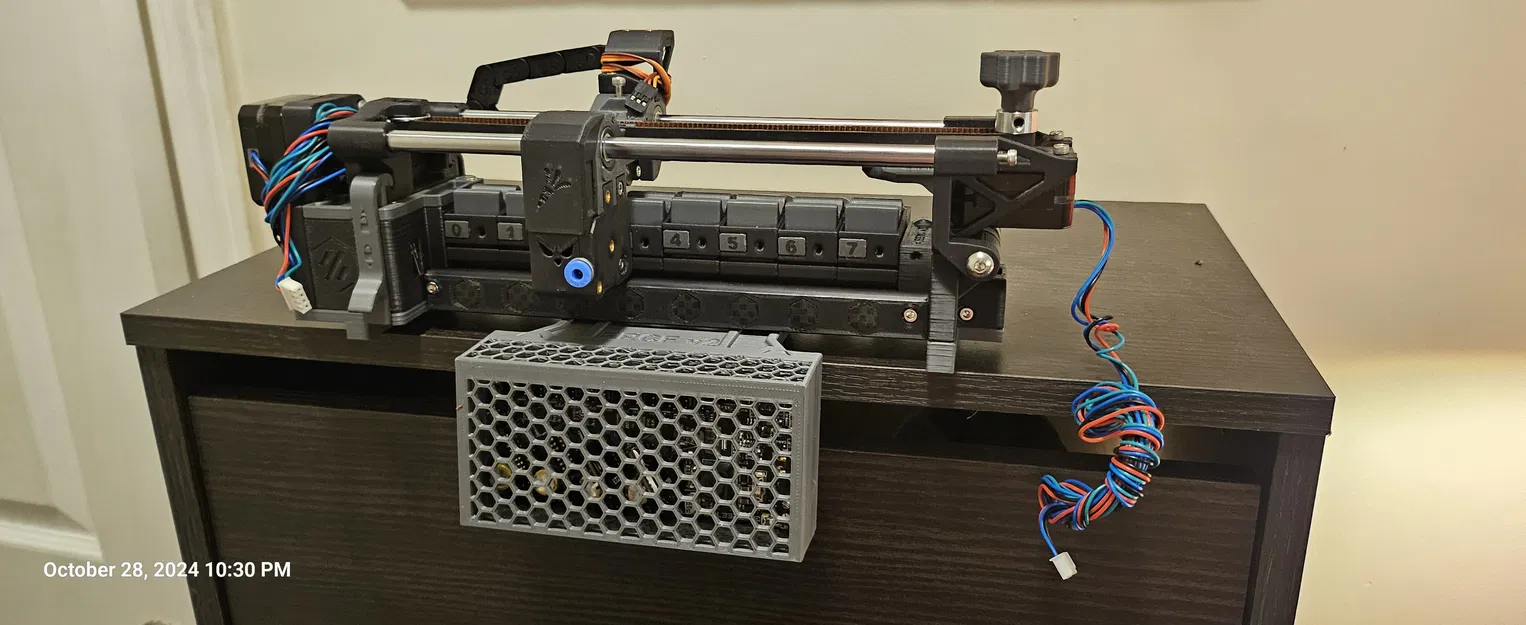

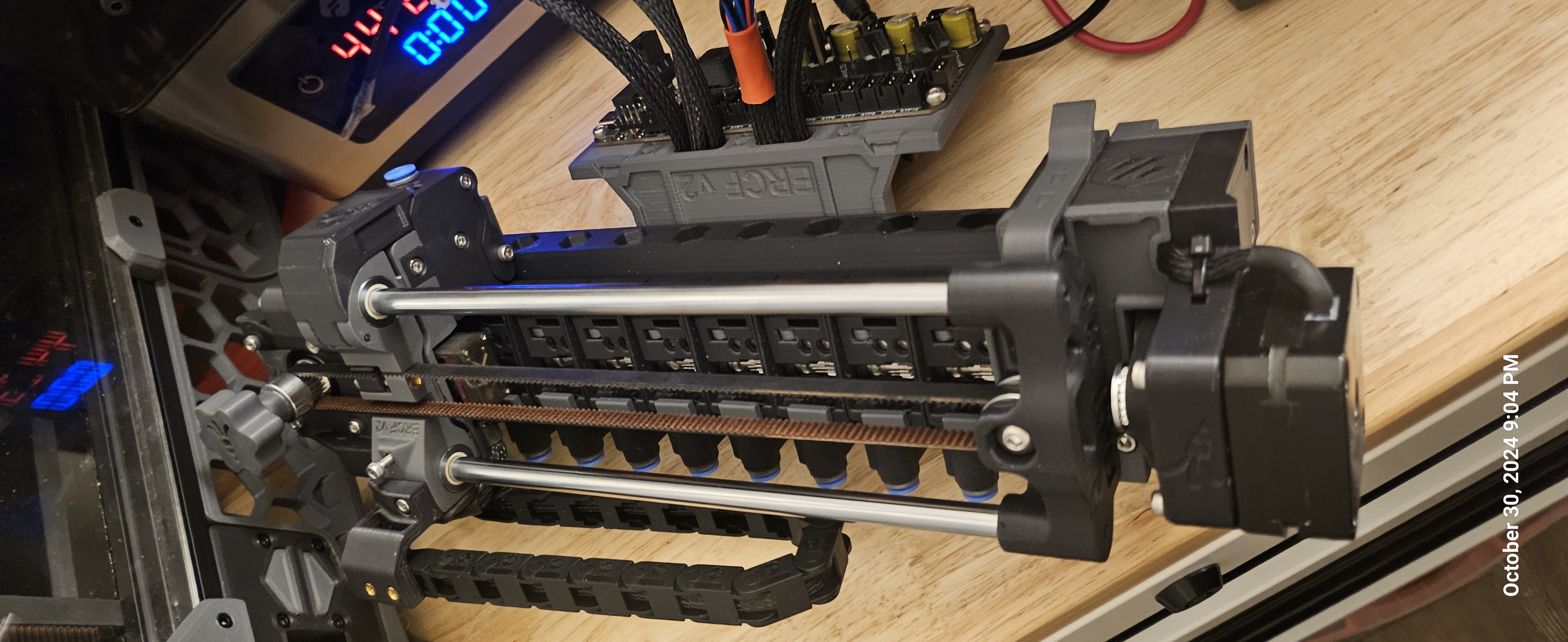

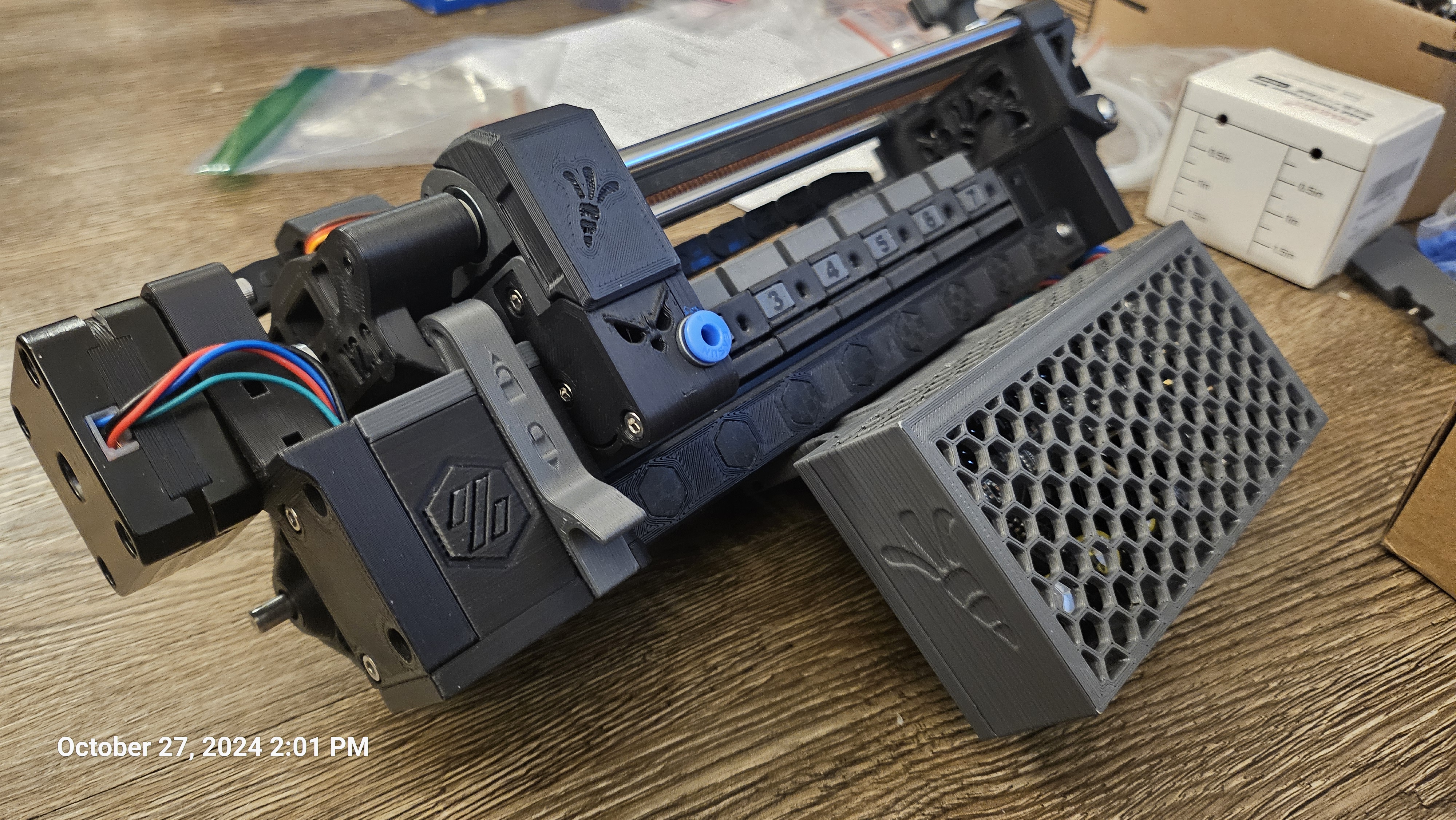

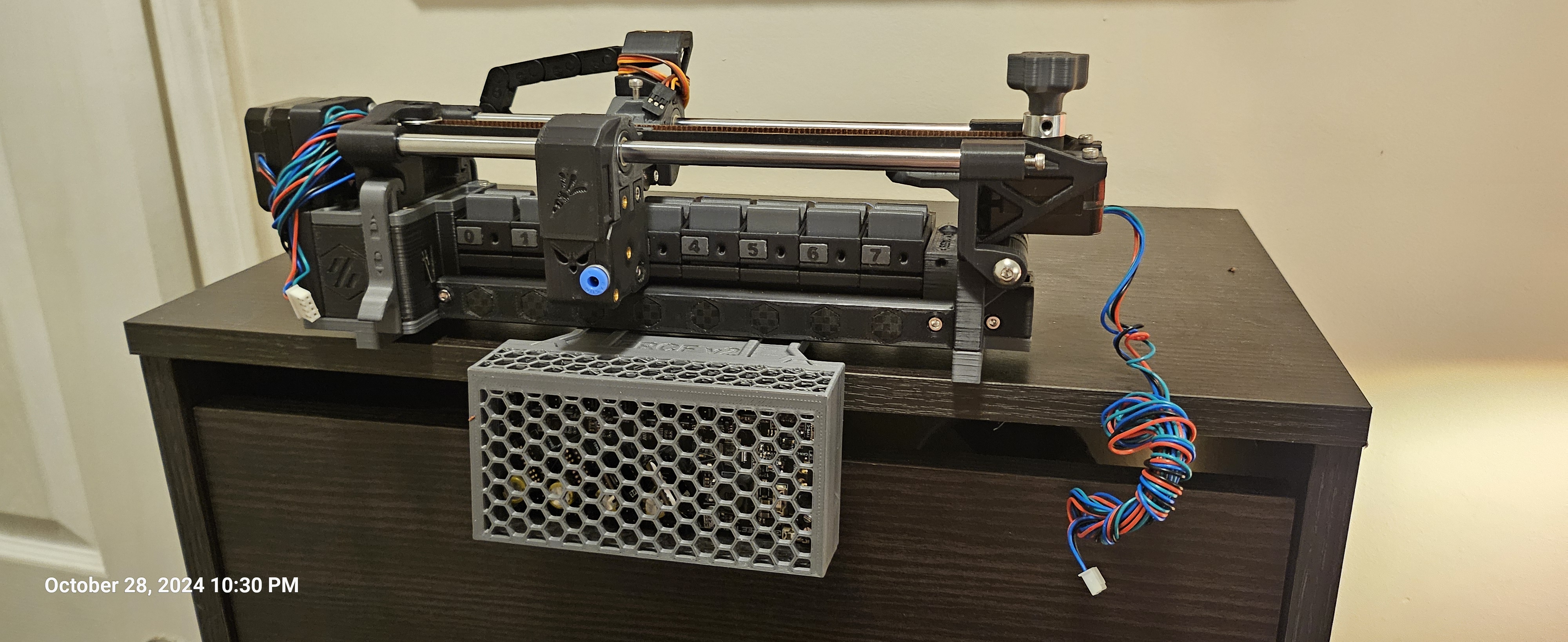

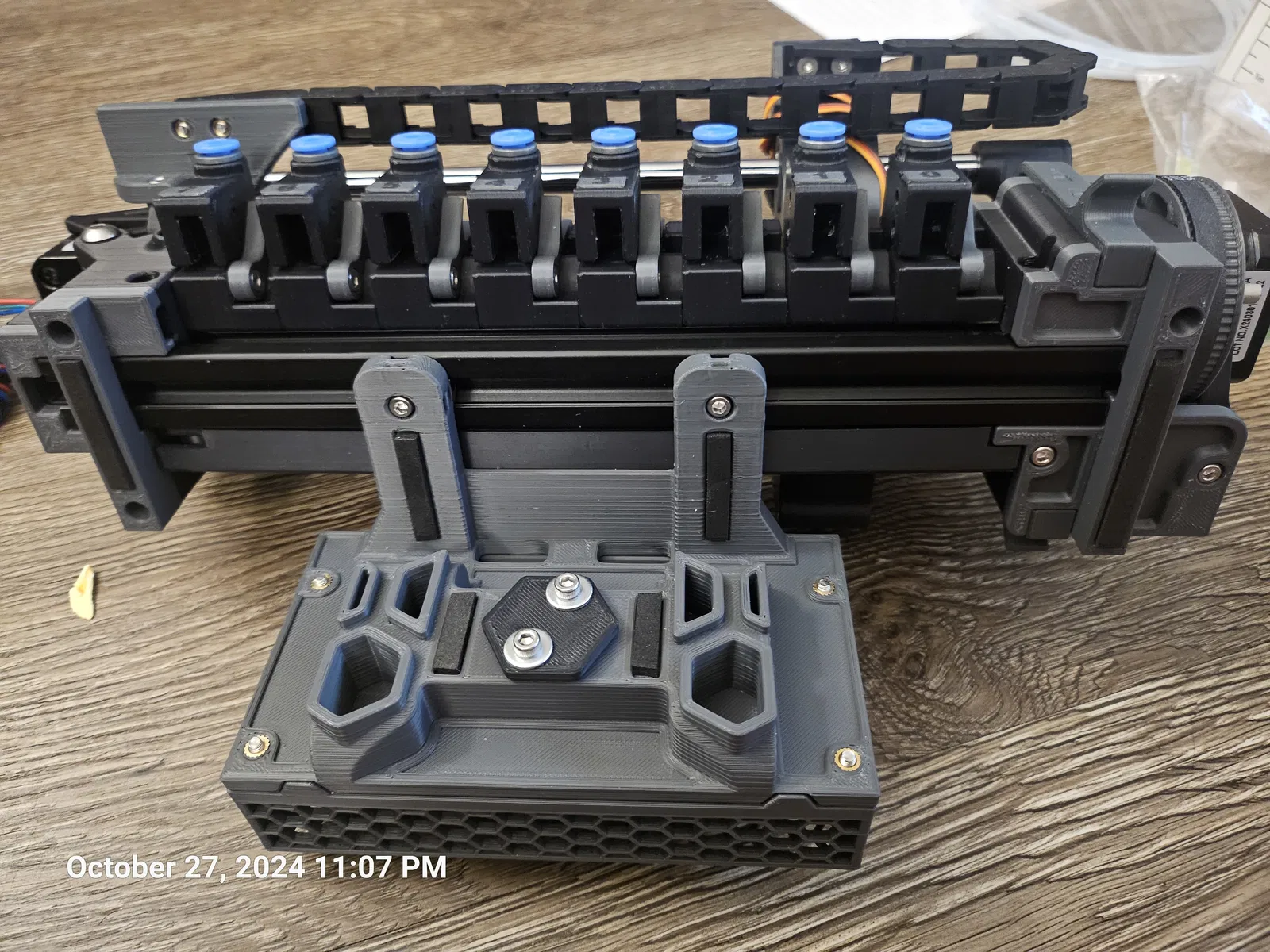

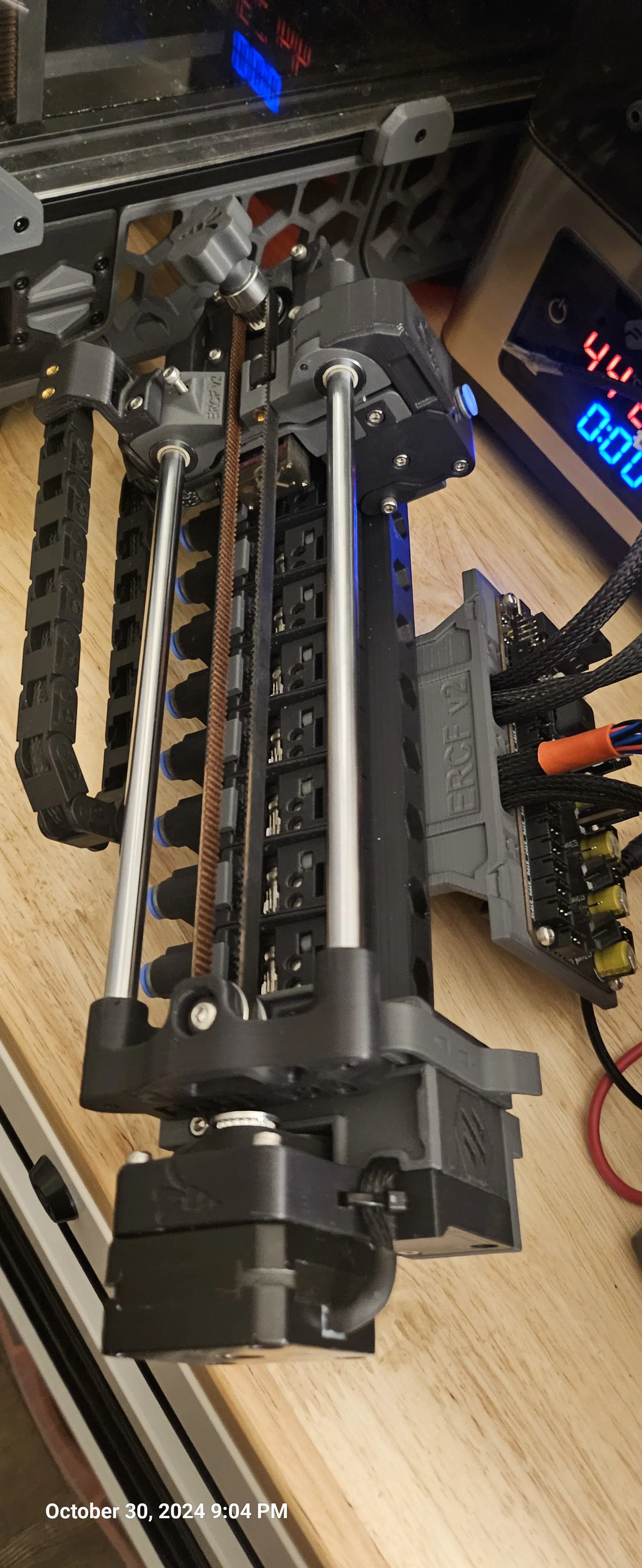

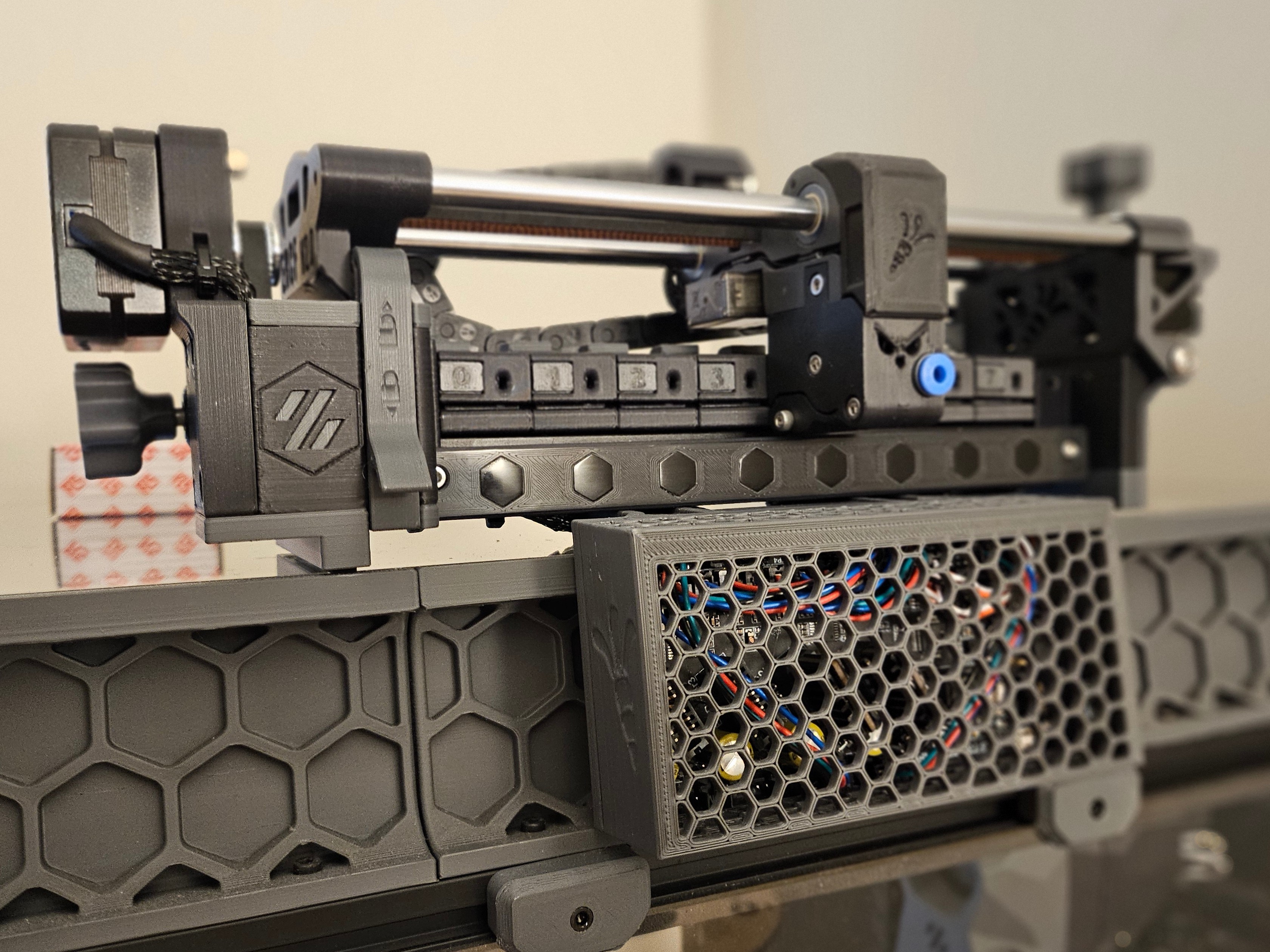

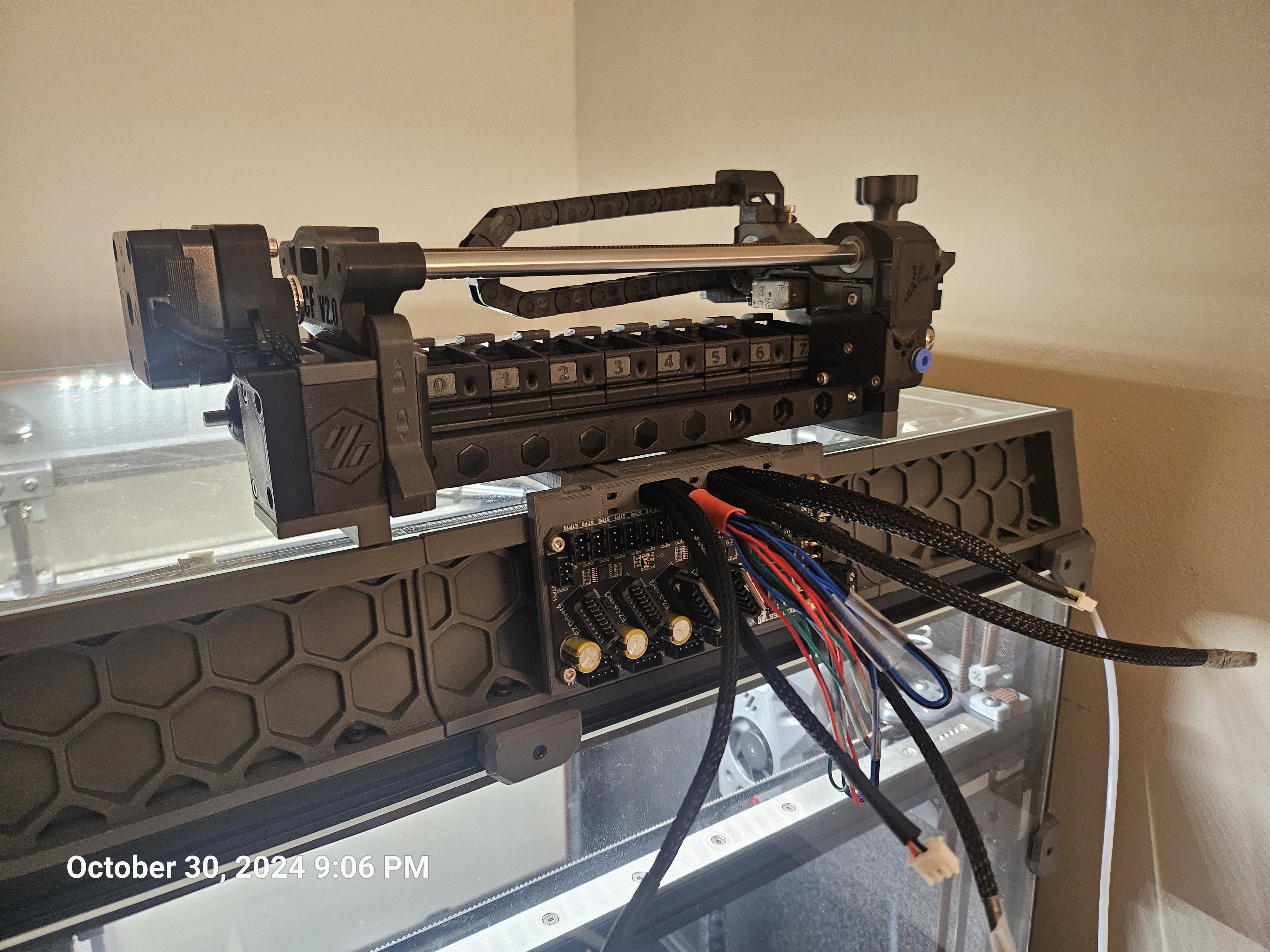

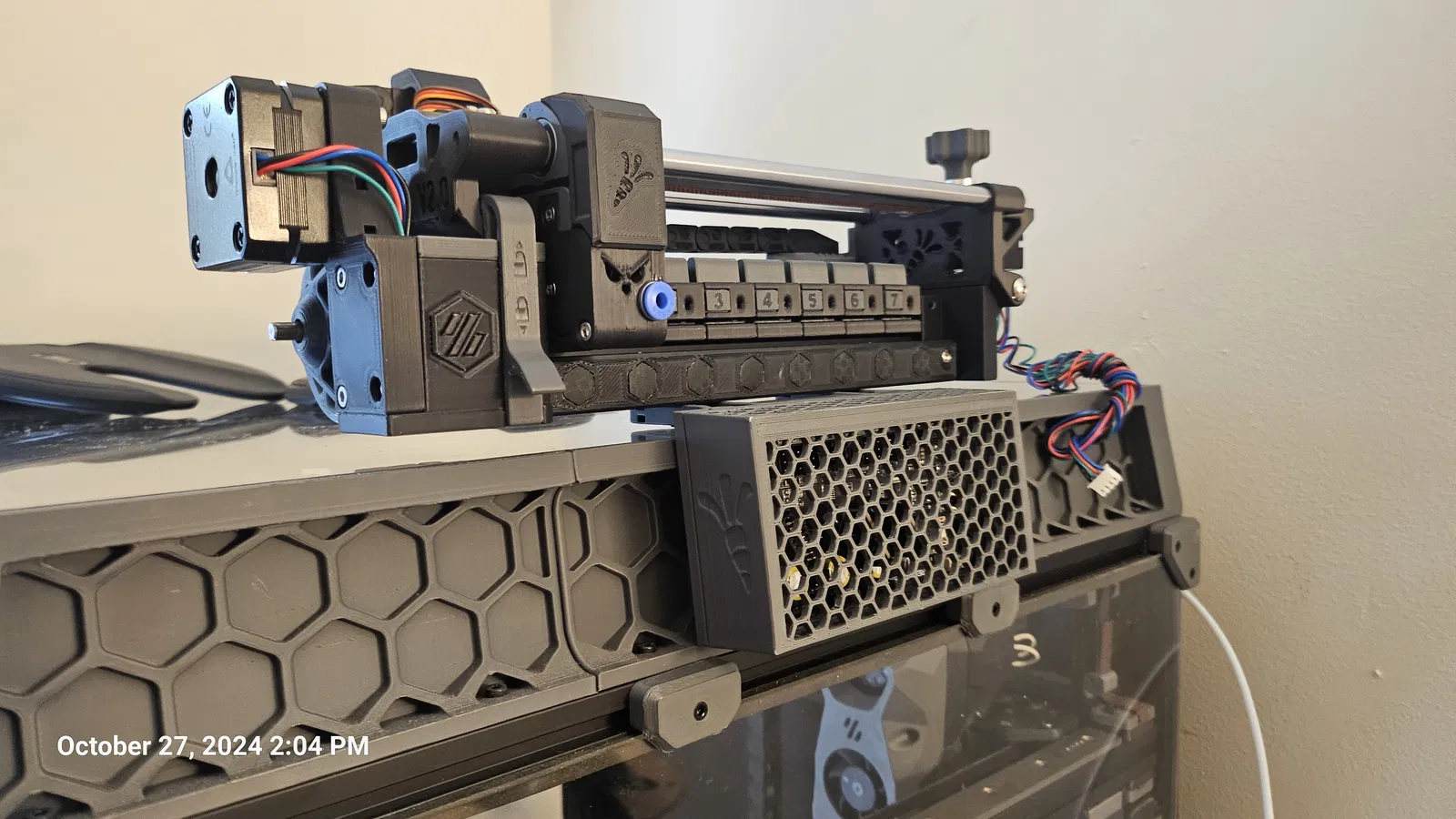

Cho mấy bạn nào xài cái canopy trong mấy file khác của mình hoặc biến thể tương tự ở giữa (chạy được cho bản 250, 300, hoặc 350), cái mount này sẽ giúp bạn gắn cái ERCF v2 của mình lên trên.

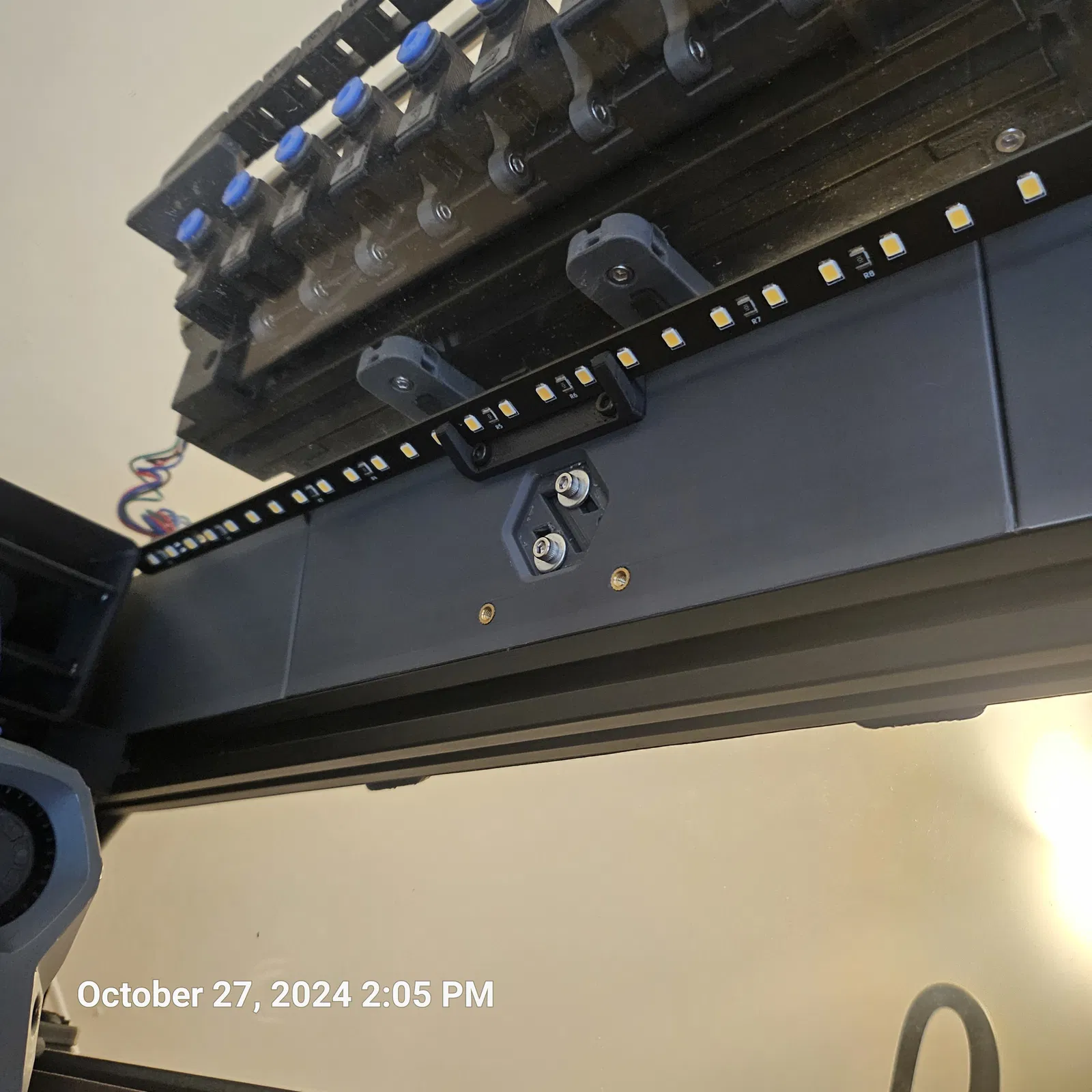

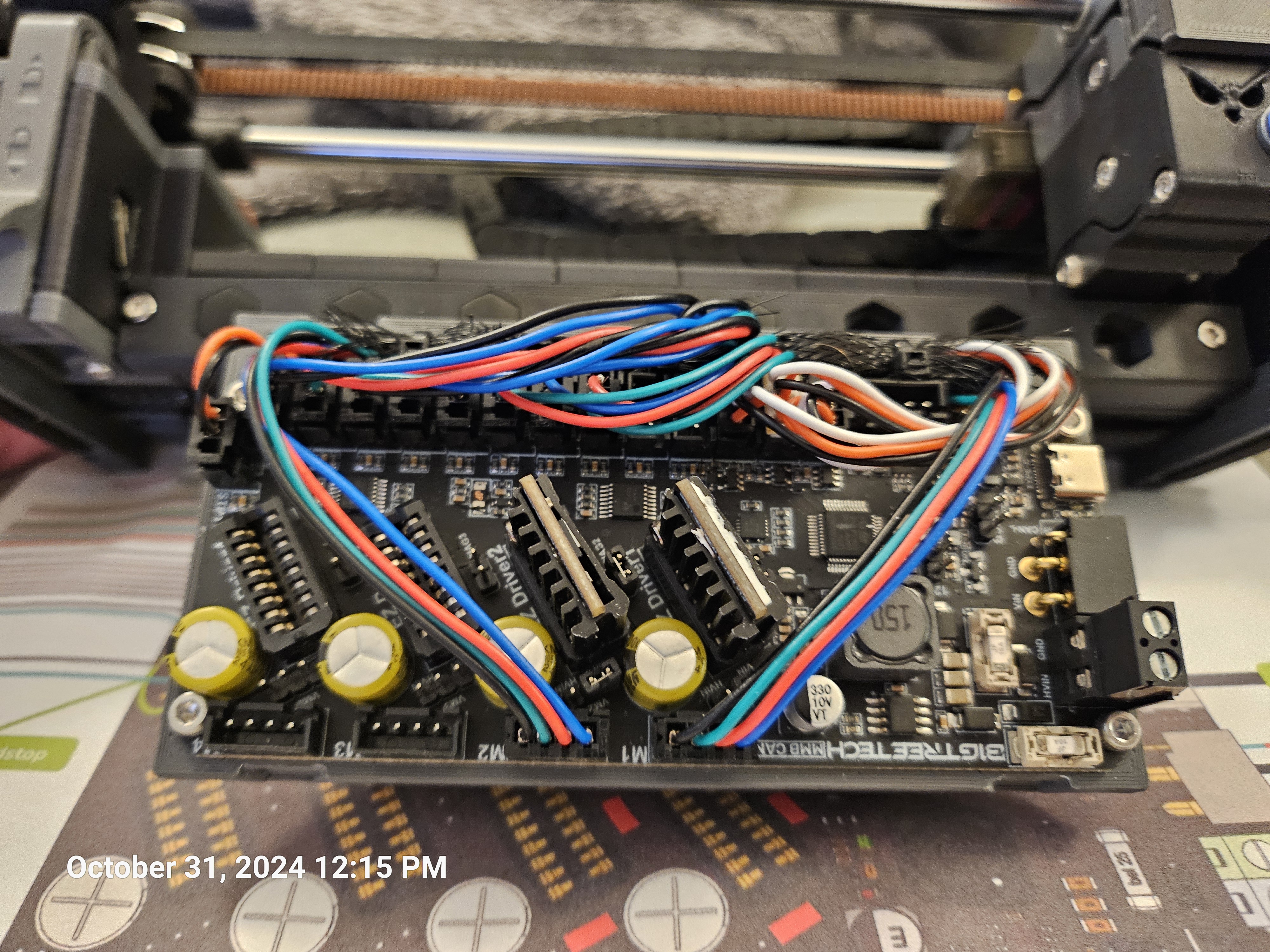

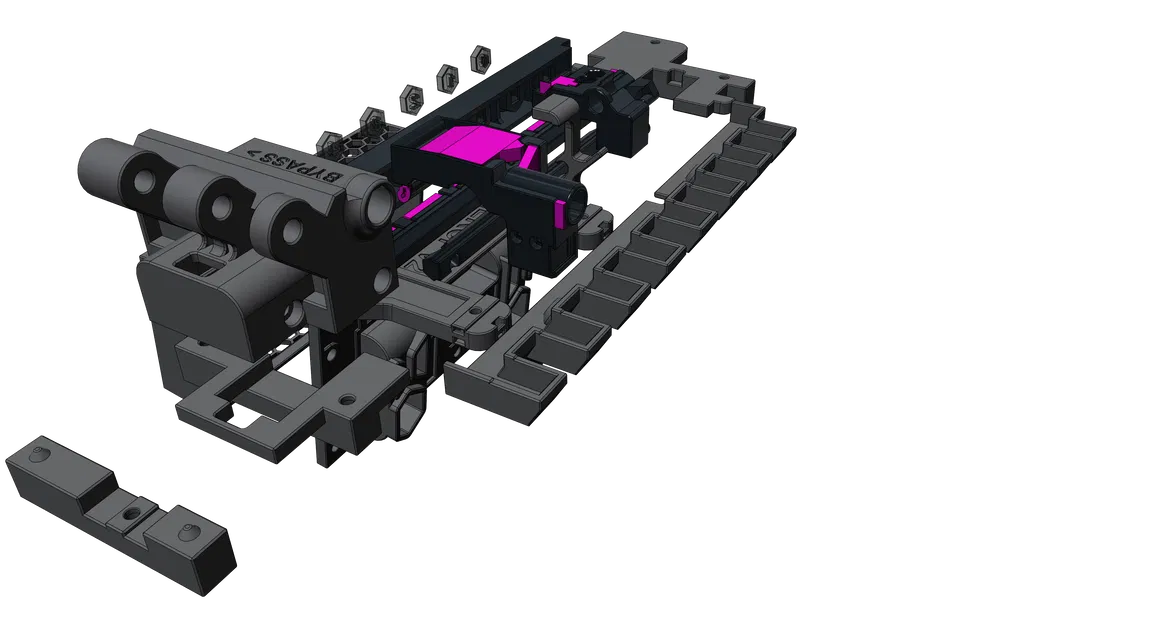

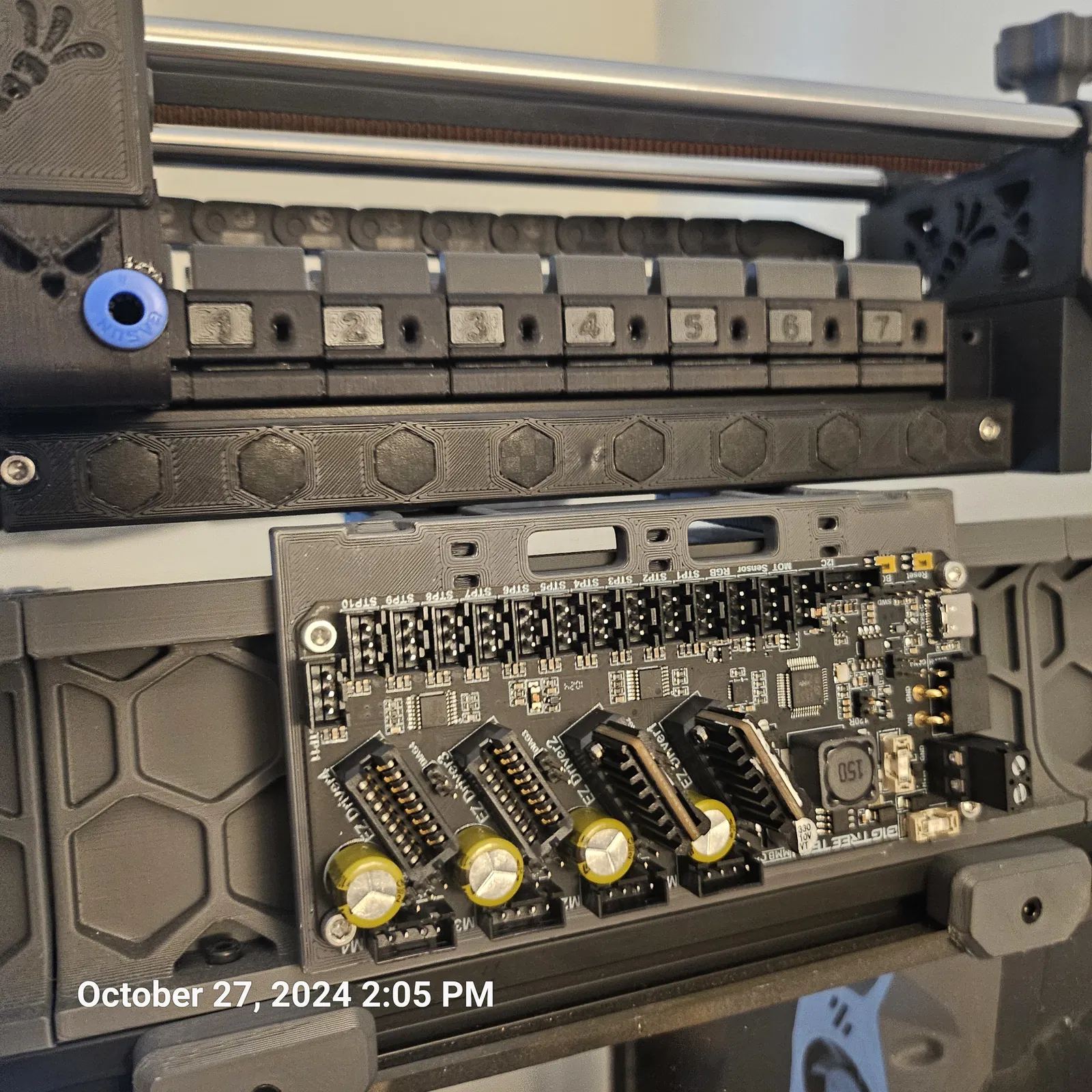

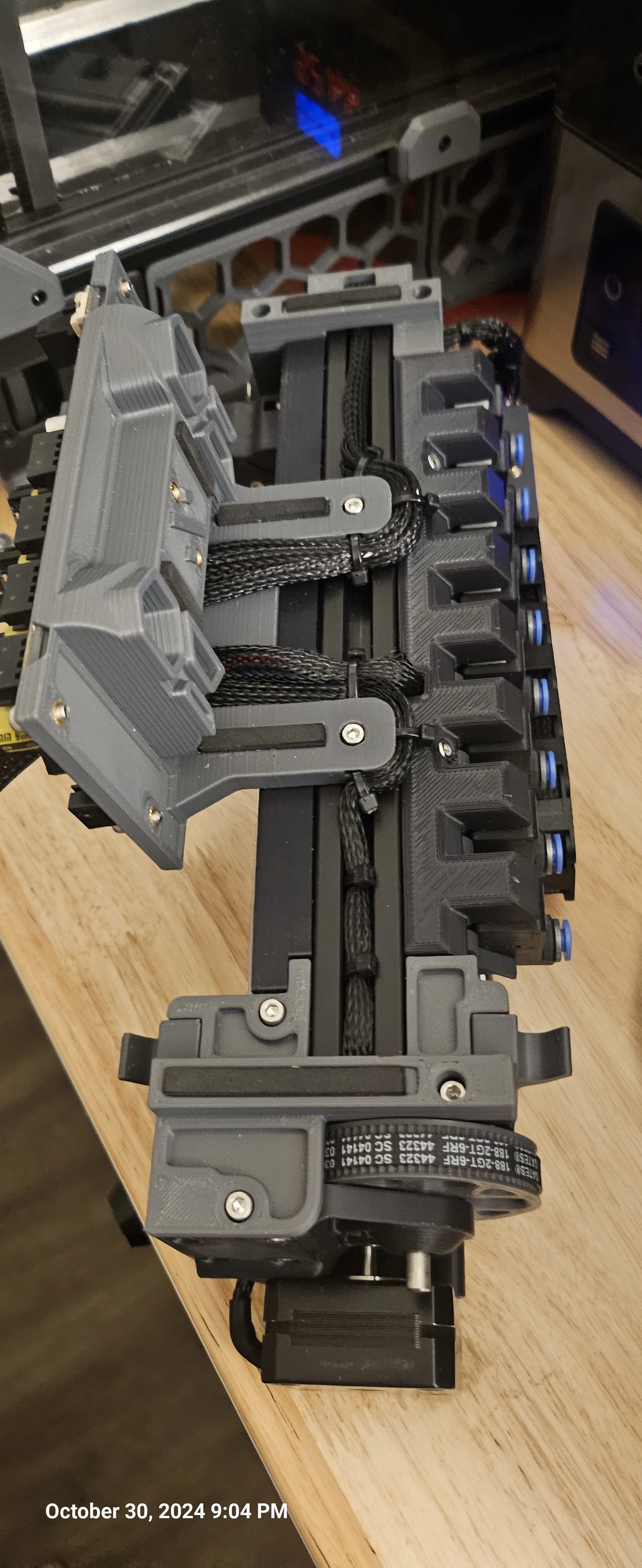

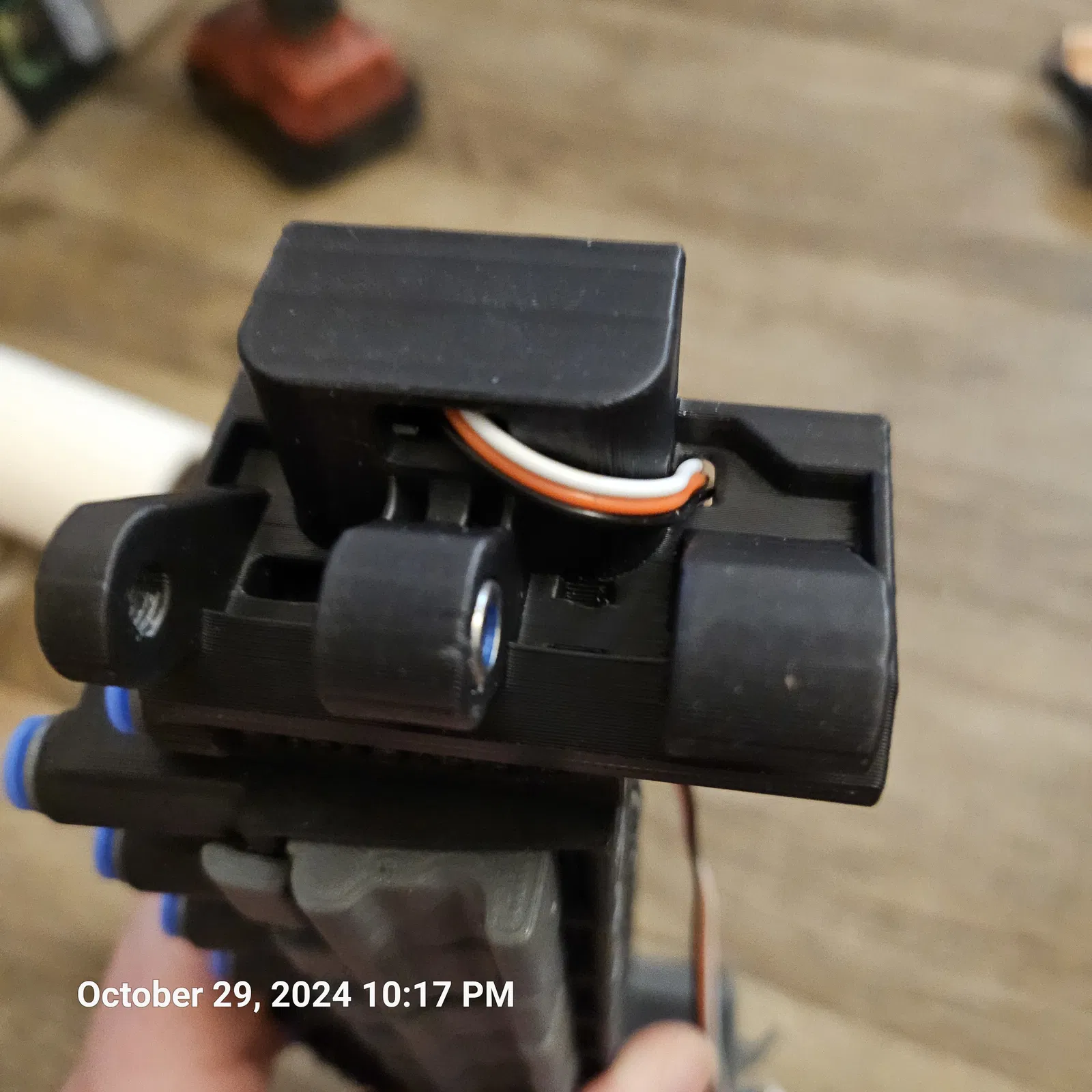

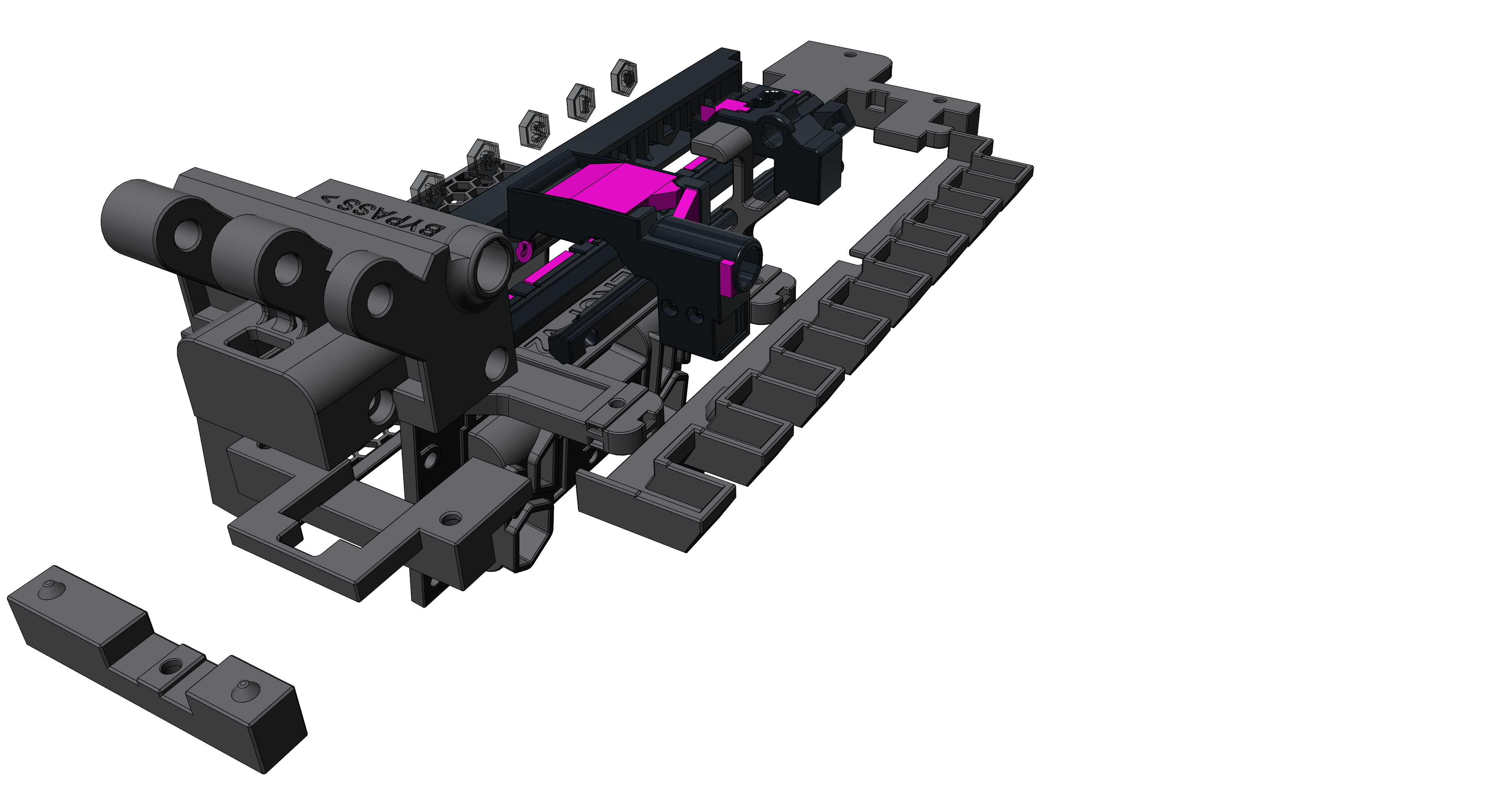

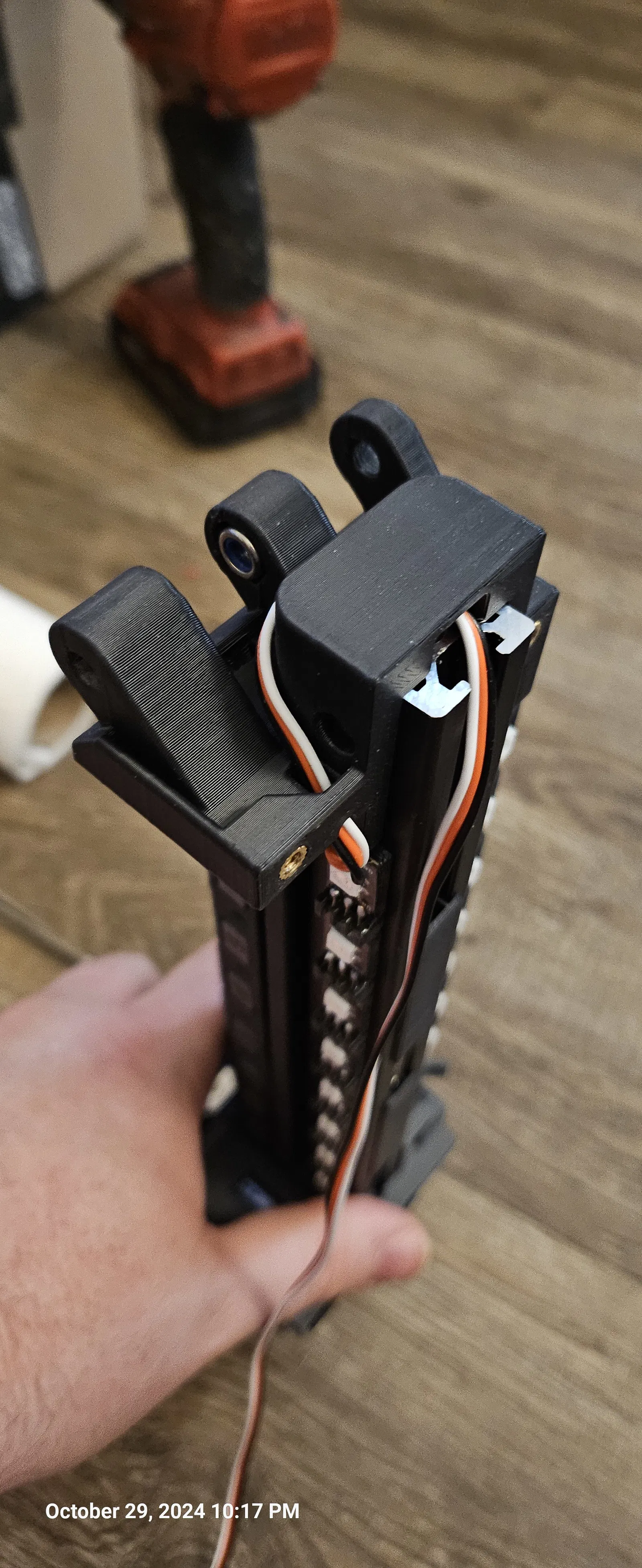

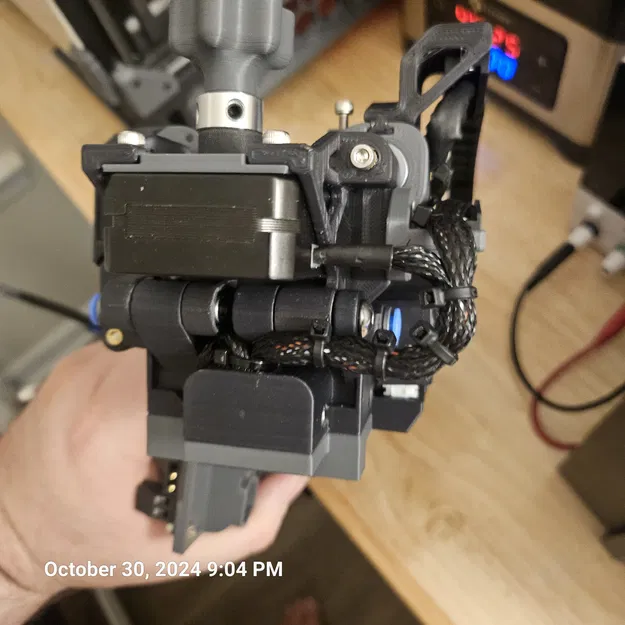

Có cái End Bypass mới với các rãnh để đi dây phía dưới và cho dải đèn LED. Cái End Bypass Foot và Gearbox cover mới được rút ngắn lại. Sẽ cần một ít ren nhiệt M3, 2 con ốc M3x12mm SHCS hoặc 16mm SHCS để gắn washer, 2 con ốc M3x8mm SHCS và T-slot M3 hoặc hammerhead để gắn BTT MMB, 2 con ốc M3x8mm SHCS và 2 ren nhiệt M3 cho End Bypass, và cuối cùng là một ít băng keo xốp 3mm.

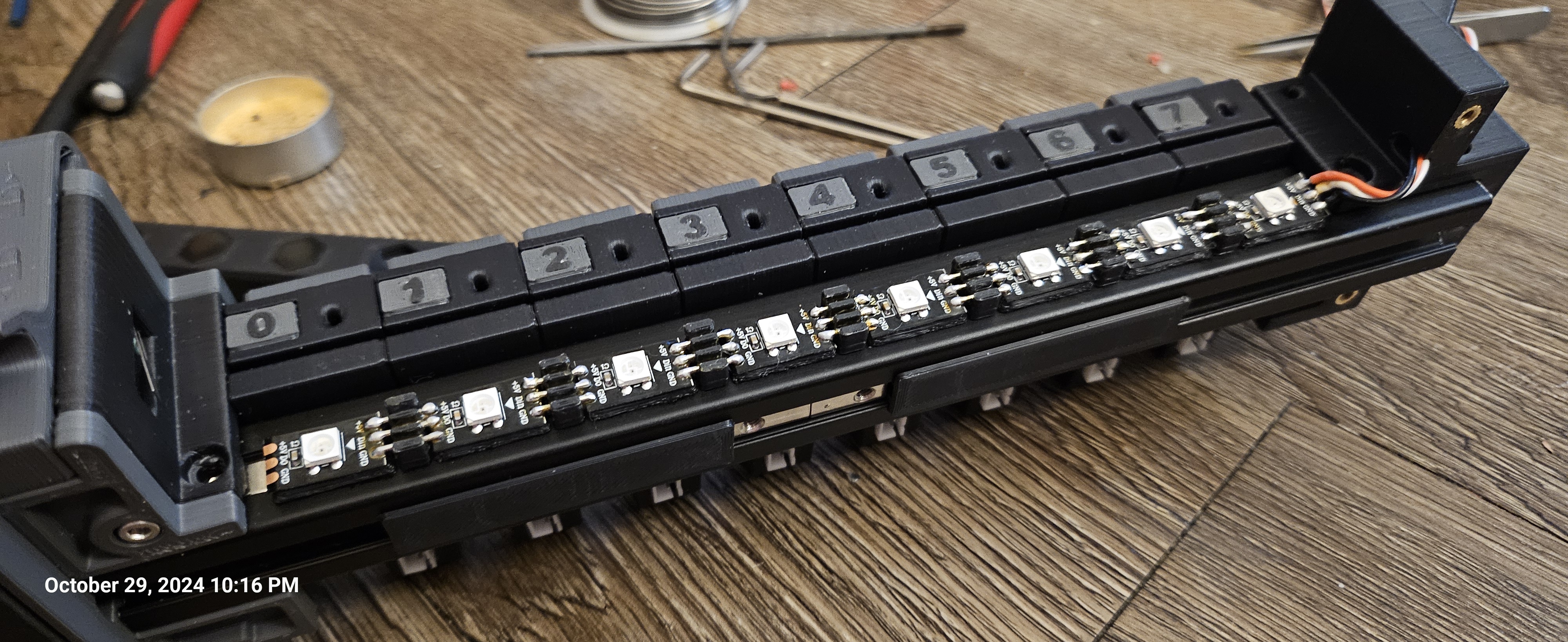

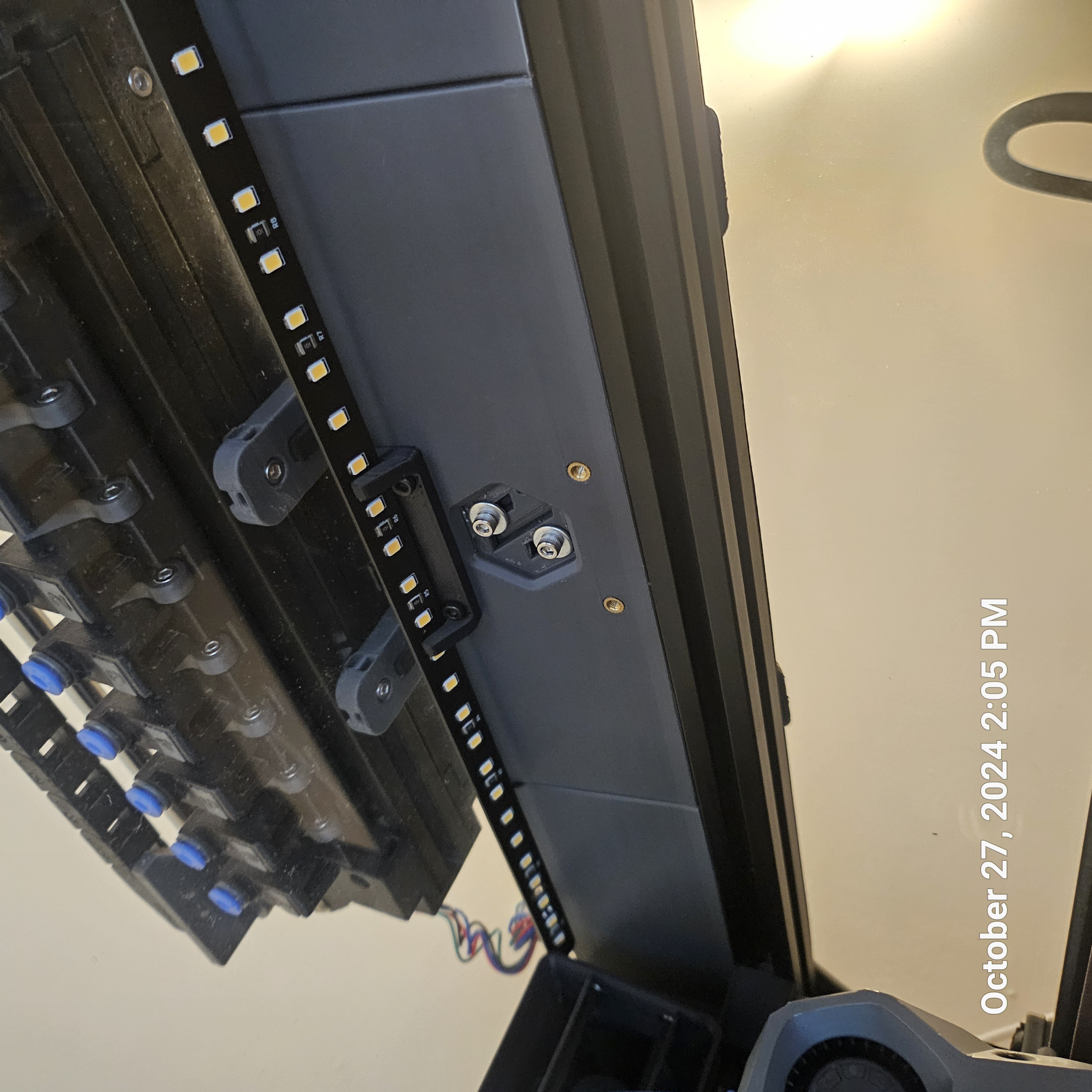

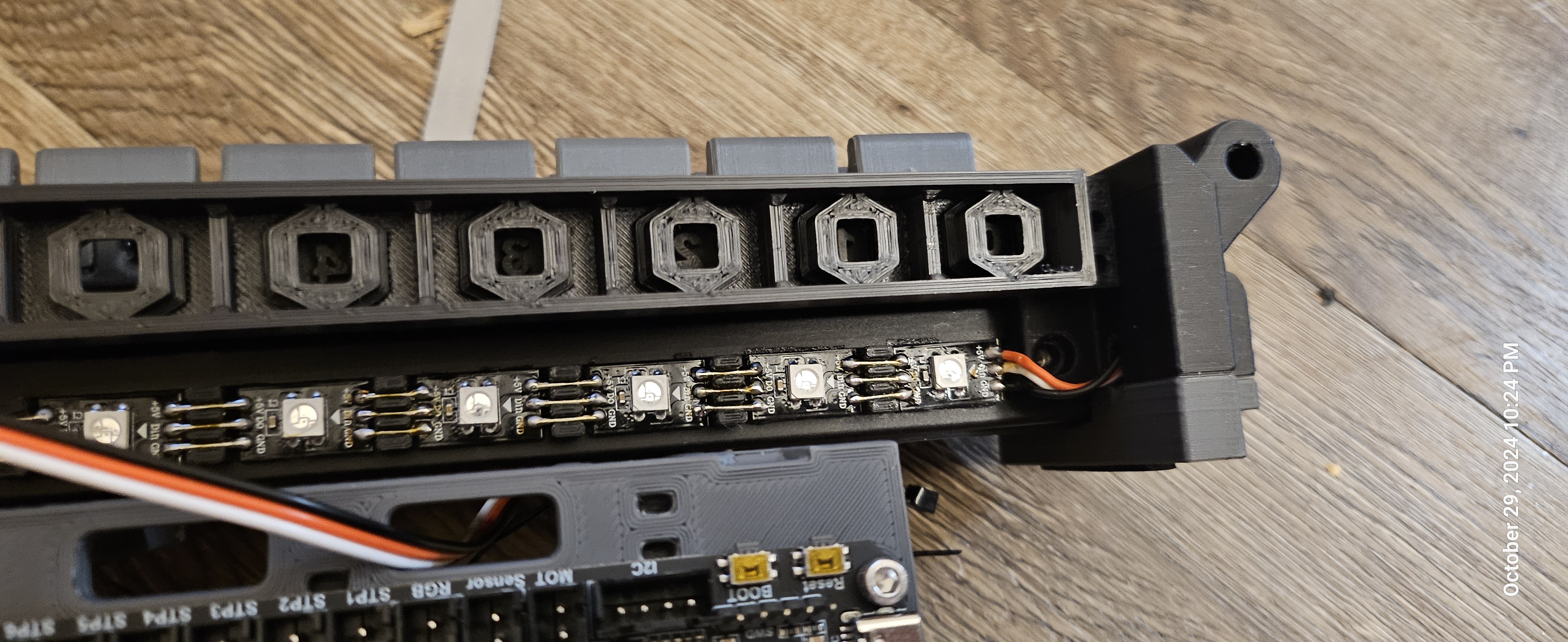

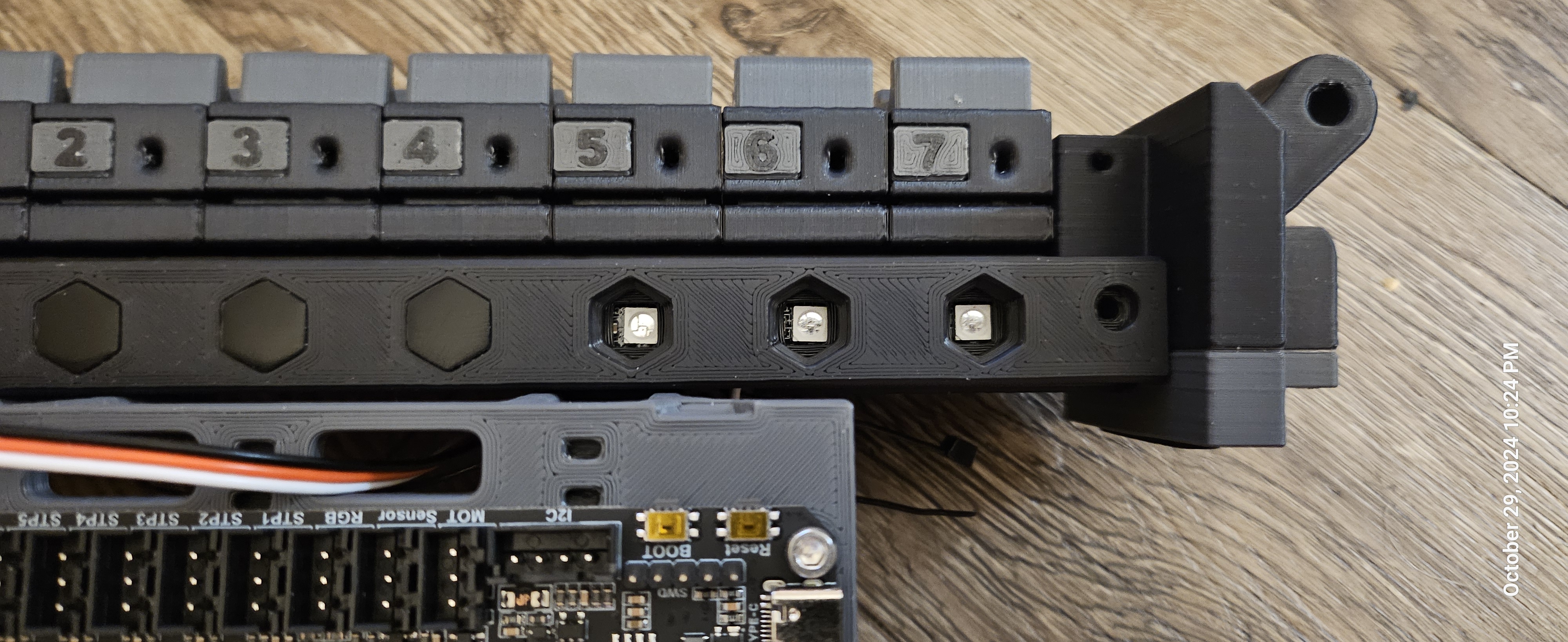

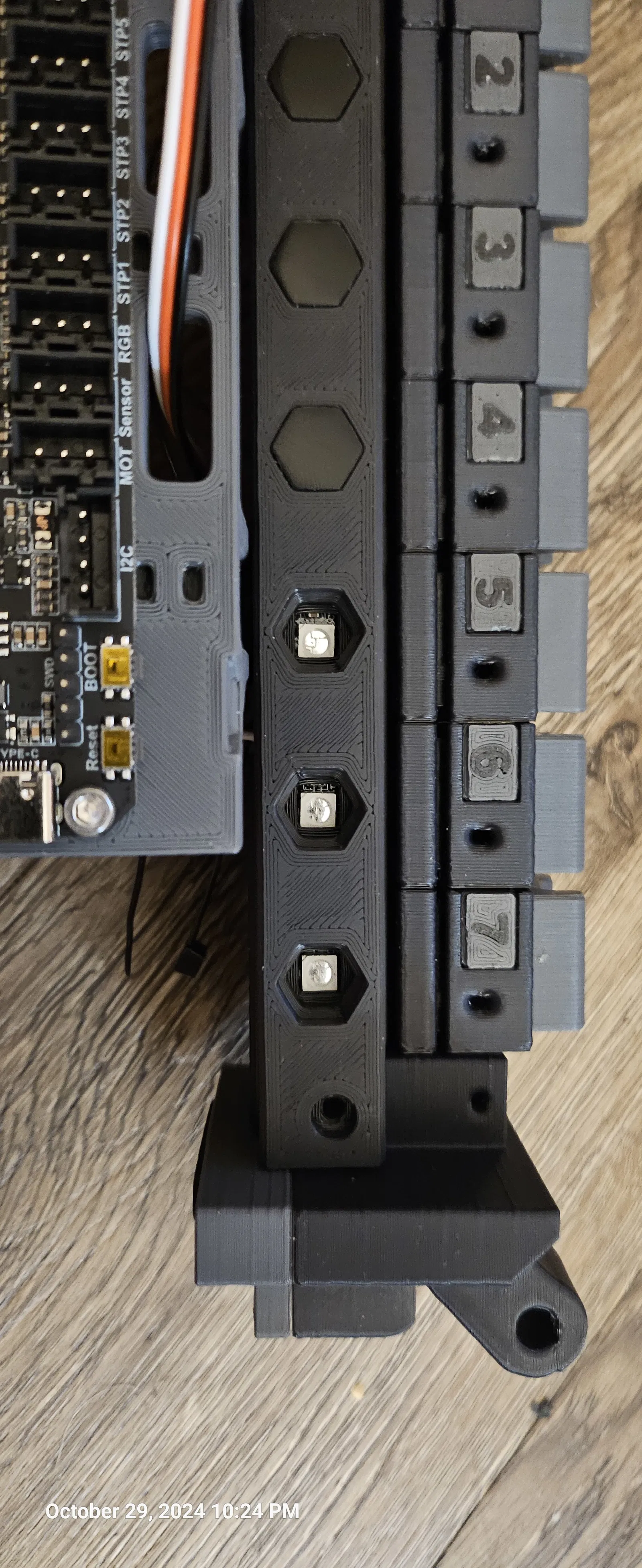

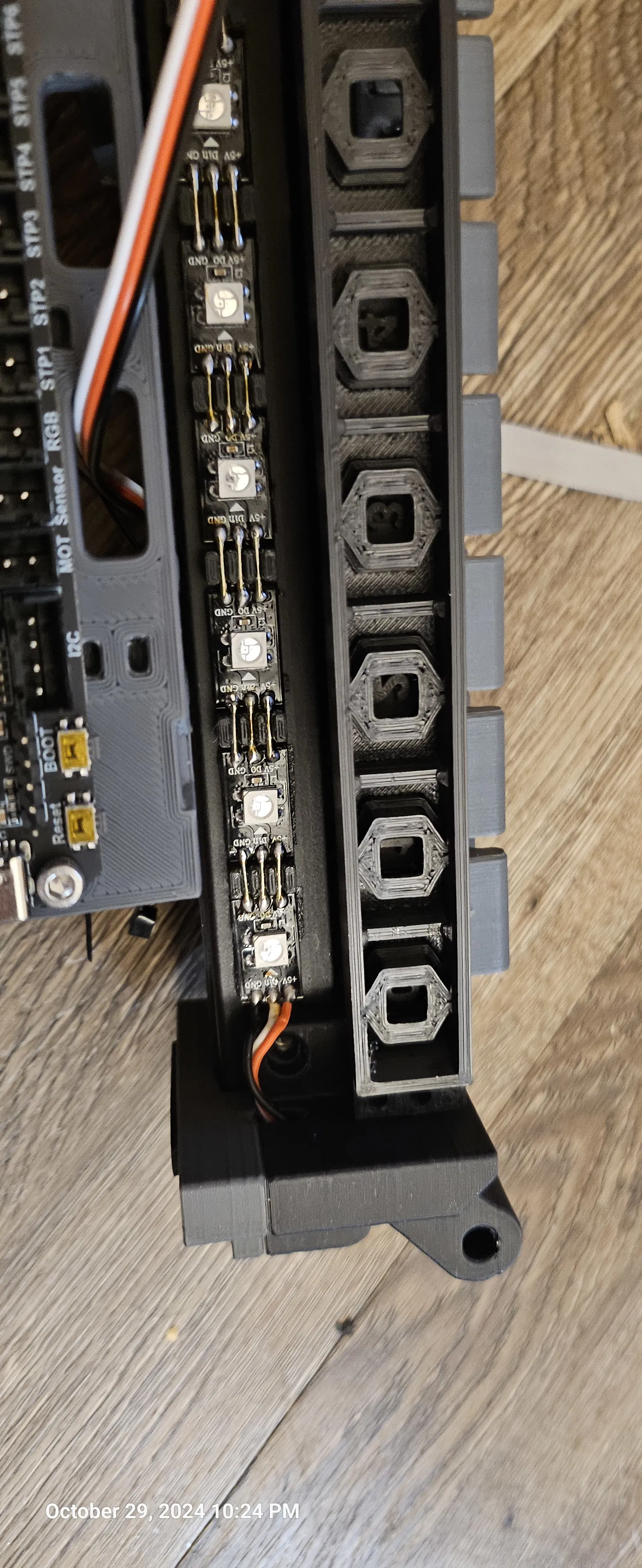

Cái mount đèn LED RGB để xài với dải đèn LED RGB cho 8, 9 hoặc 10 gate, cắt và dán vào các khe rồi hàn lại với các khe cho dây, mình dùng dây đồng 18 gauge không bọc vỏ, rồi luồn vào thanh nhôm. Có cái End Bypass với khe để luồn dây qua. Nắp che đèn LED sẽ gắn bằng cách tháo 2 con ốc M3x8mm SHCS ra và thay bằng ốc M3x16mm SHCS. Có 2 kiểu mặt số khác nhau, mặt số Voron, và mặt số trơn. Kiểu 2 có thể xài plate tag số zin. Mình khuyên nên in bằng resin cho mấy cái này.

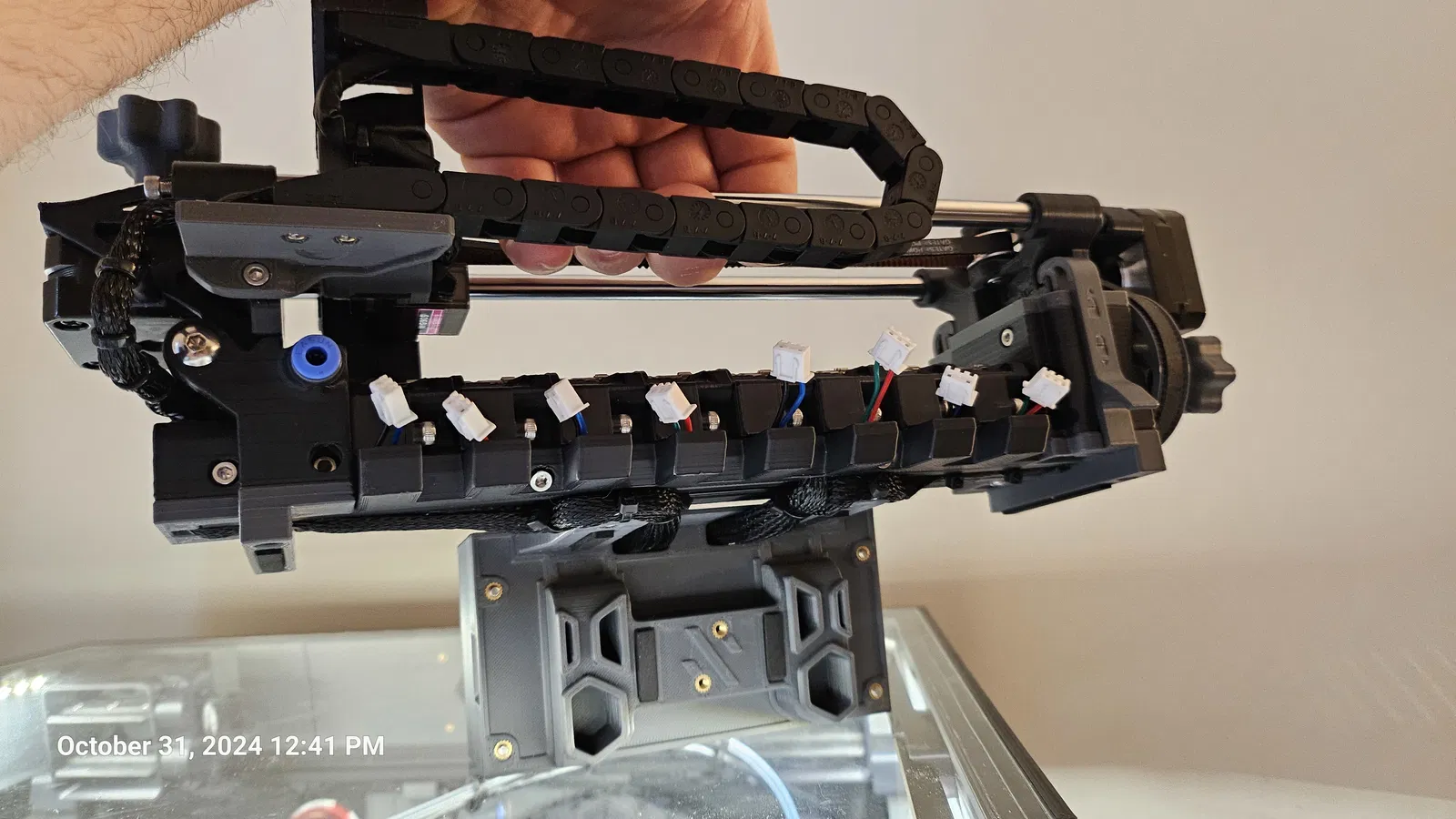

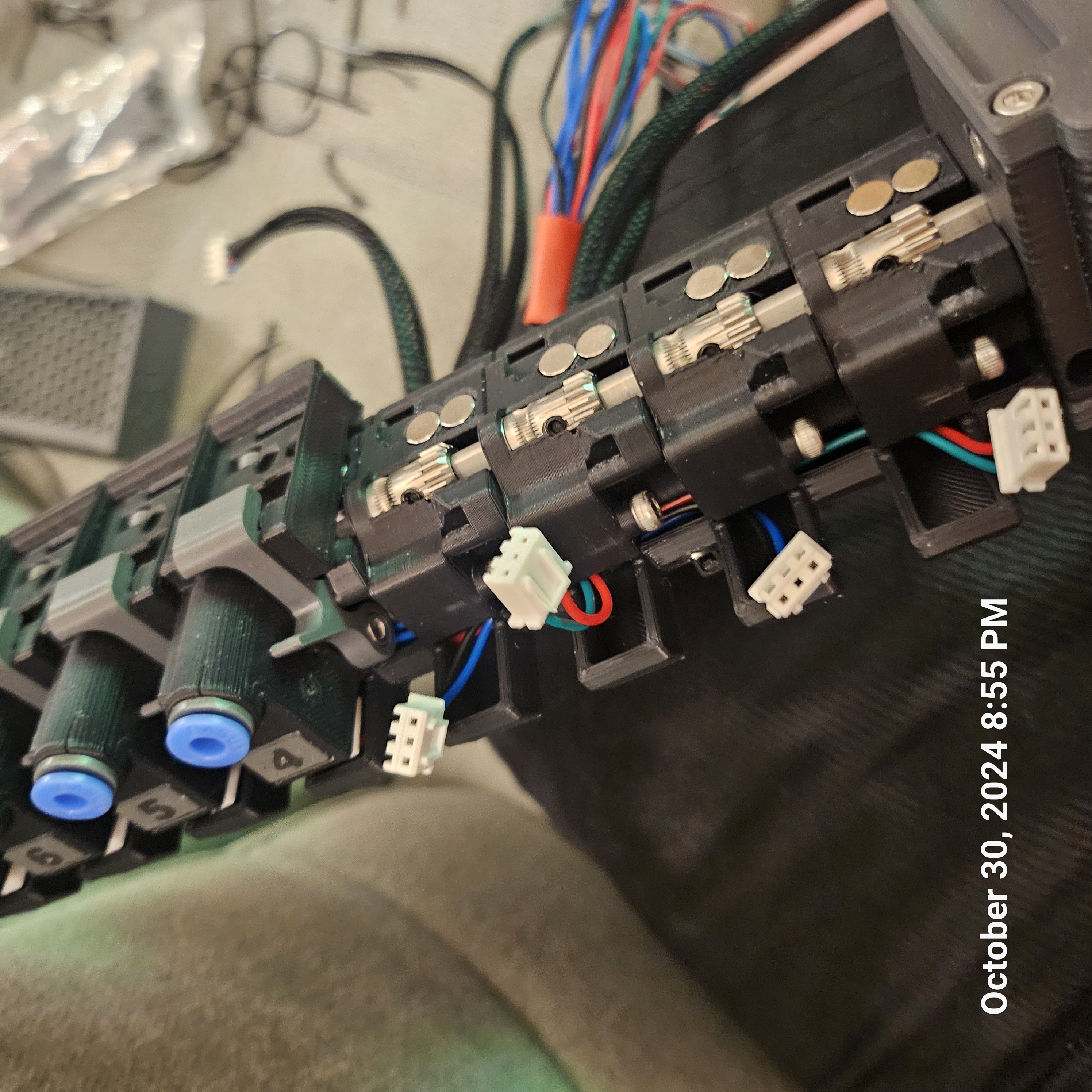

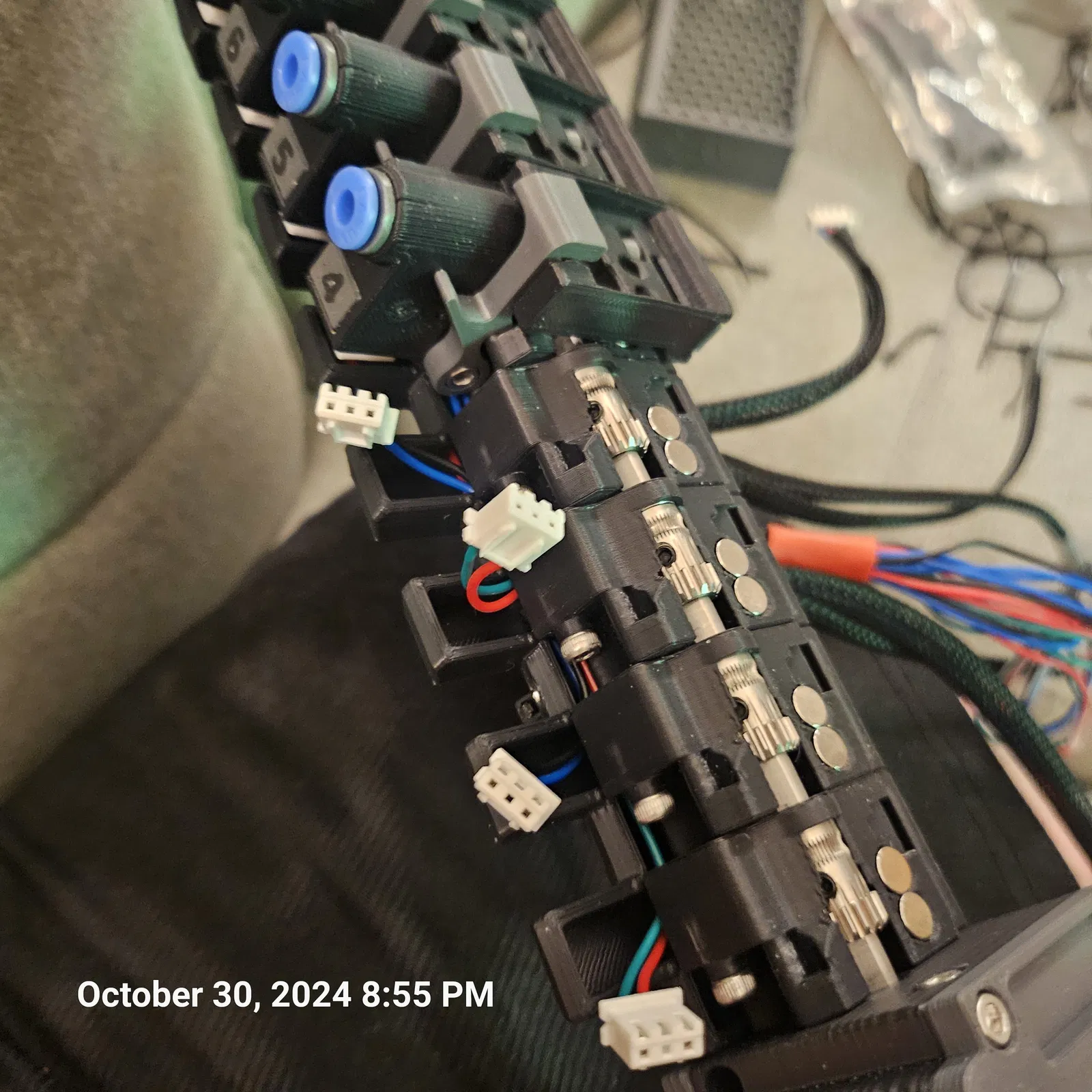

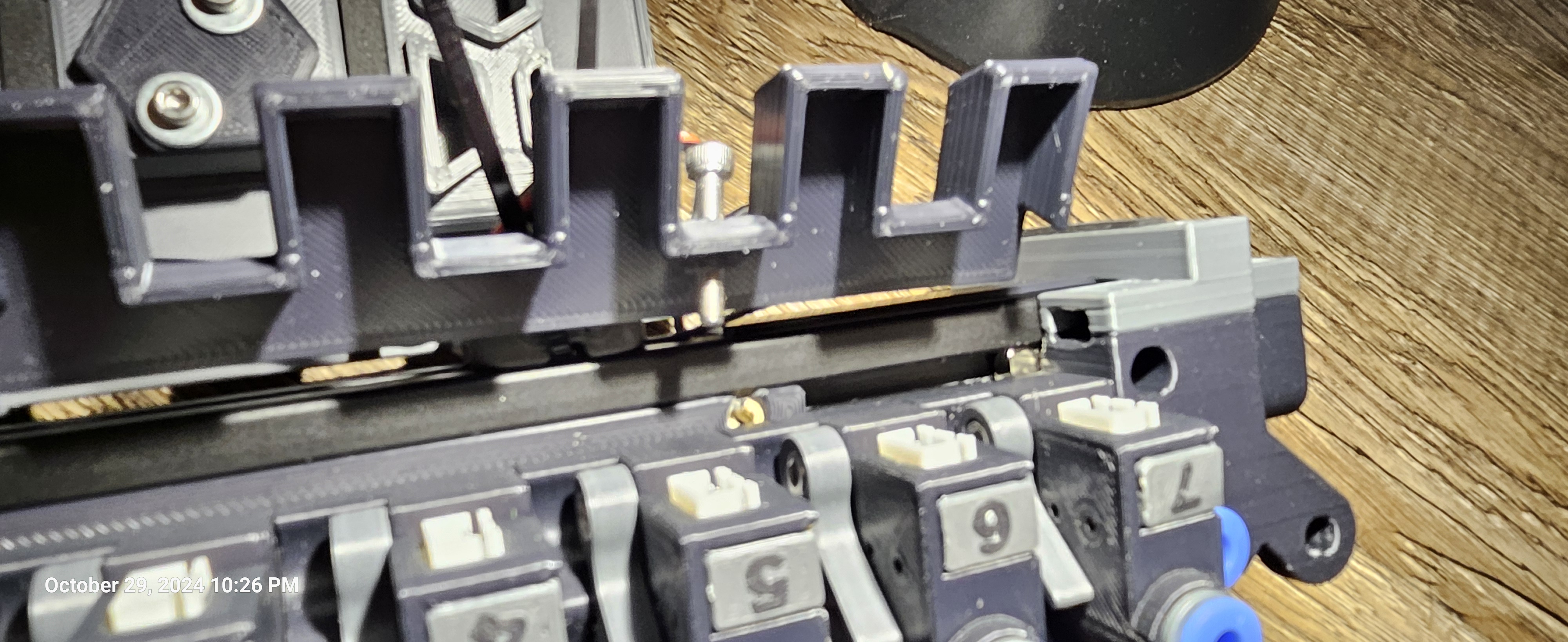

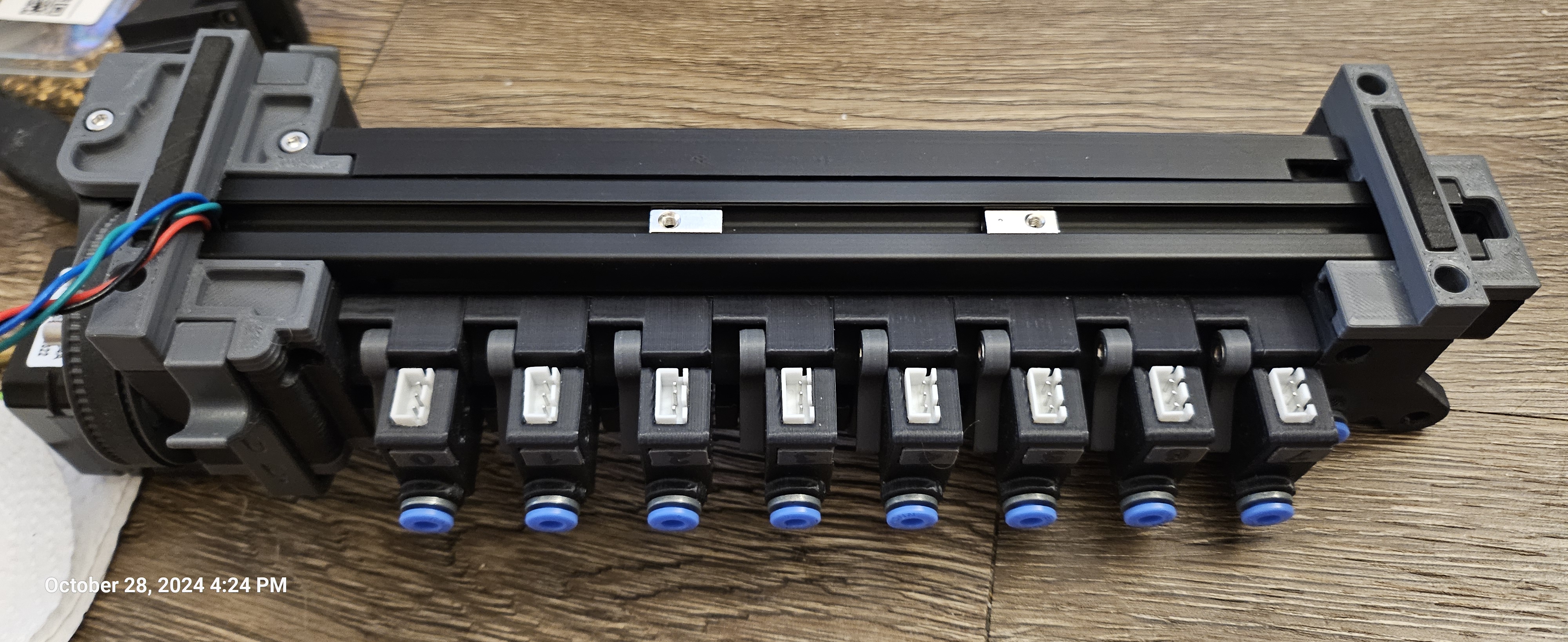

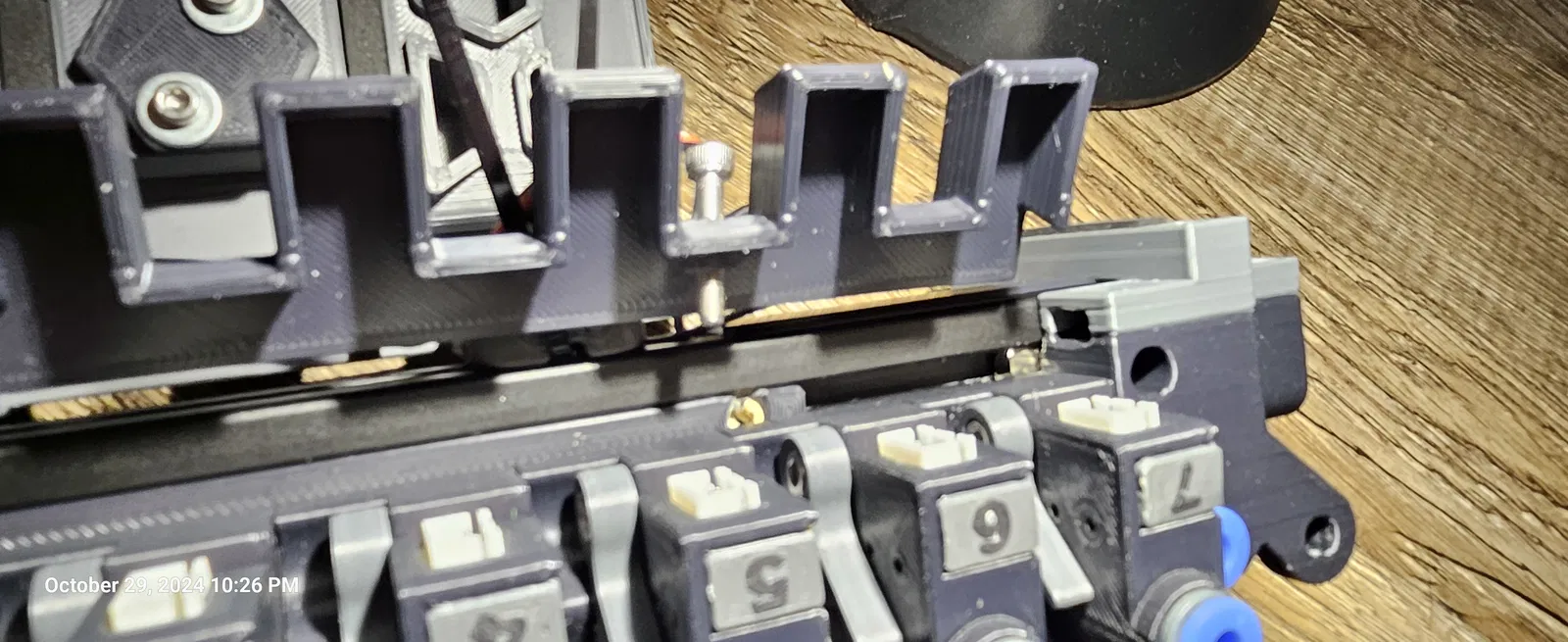

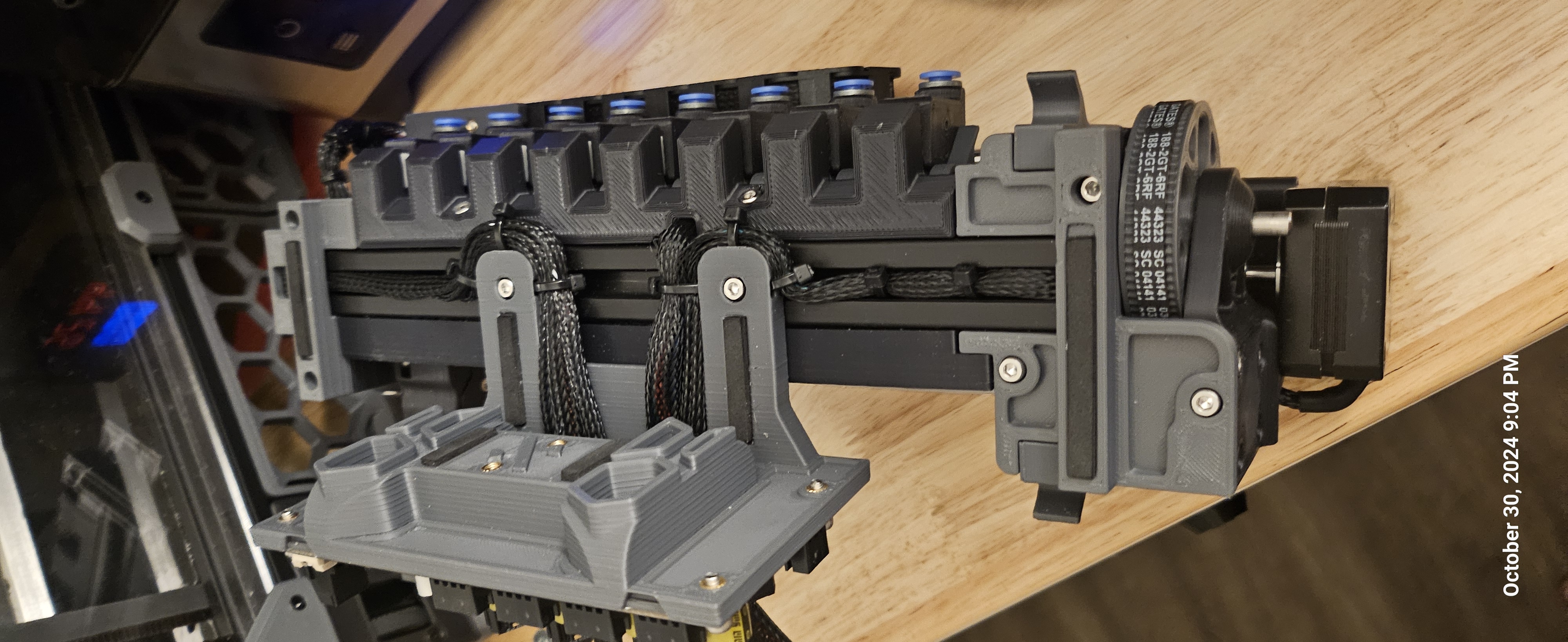

Cảm biến Gate sẽ xài micro switch theo BOM với đầu nối JST-XH 3 pin female cho 8, 9 hoặc 10 gate. Có cái jig để giúp hàn, sẽ cần nghiêng các chân ngoài để kết nối, vặn ốc vào công tắc trước bằng ốc tự tapping M2x10mm rồi cắm JST-XH với lẫy hướng lên, nó sẽ khớp vào các rãnh ở bên hông, cái này sẽ tạo ra Gate Sensor. Sẽ cần Base, Filament Path làm giống bản gốc & thêm 1 viên bi 5.5mm, Gate Sensor, 2 con ốc tự tapping M10x10mm, lẫy gắn với ốc M3x12mm SHCS bằng cách vặn nó vào đế và chỉ cần trượt lẫy qua rồi gài vào filament path. Cái mount che Gate sensor sẽ cần 2 ren nhiệt M3 rồi luồn vào thanh nhôm. Cái cover sẽ xài 2 con ốc M3x16mm SHCS và cần siết chặt vừa đủ để không làm nứt cover. Dễ hơn khi gắn cover và đi dây rồi mới gắn tất cả các gate, cũng sau khi gắn hết gate, nới lỏng cover ra một chút để đảm bảo dây cho đầu nối JST-XH không bị dồn lại bên dưới, dùng tua vít dẹp nhẹ nhàng nhét dây lại để Filament Path có thể di chuyển lên xuống.
Nếu bạn chỉ muốn xài cái Gearbox Cover và End Bypass Foot rút ngắn mà không gắn ERCF v2 lên canopy, thì xài cái foot được ghi chú cho End Bypass gốc.
Nếu xài bộ Triangle Labs ERCF V2 - 8 Channel + ERCT + ERF + THS parts kit hoặc tương tự thì bạn sẽ có gần như đủ mọi thứ trừ đầu nối JST-XH 3 pin female và băng keo xốp 3mm (có thể bạn còn dư từ lúc build Voron). Điểm khác biệt duy nhất mình thấy với các bộ kit khác là nếu họ không xài dải LED RGB có thể cắt rời thì bạn sẽ cần cái này cho đèn LED.
Cho mình biết nếu có vấn đề gì nha, mình sẽ cố gắng sửa.
Nếu bạn muốn ủng hộ mình bằng cách mua thêm filament để thay thế những gì đã dùng để tạo ra cái này.
Cảm ơn nhiều
