Mô hình Ổ khóa Trụ Tỷ lệ 2.4:1

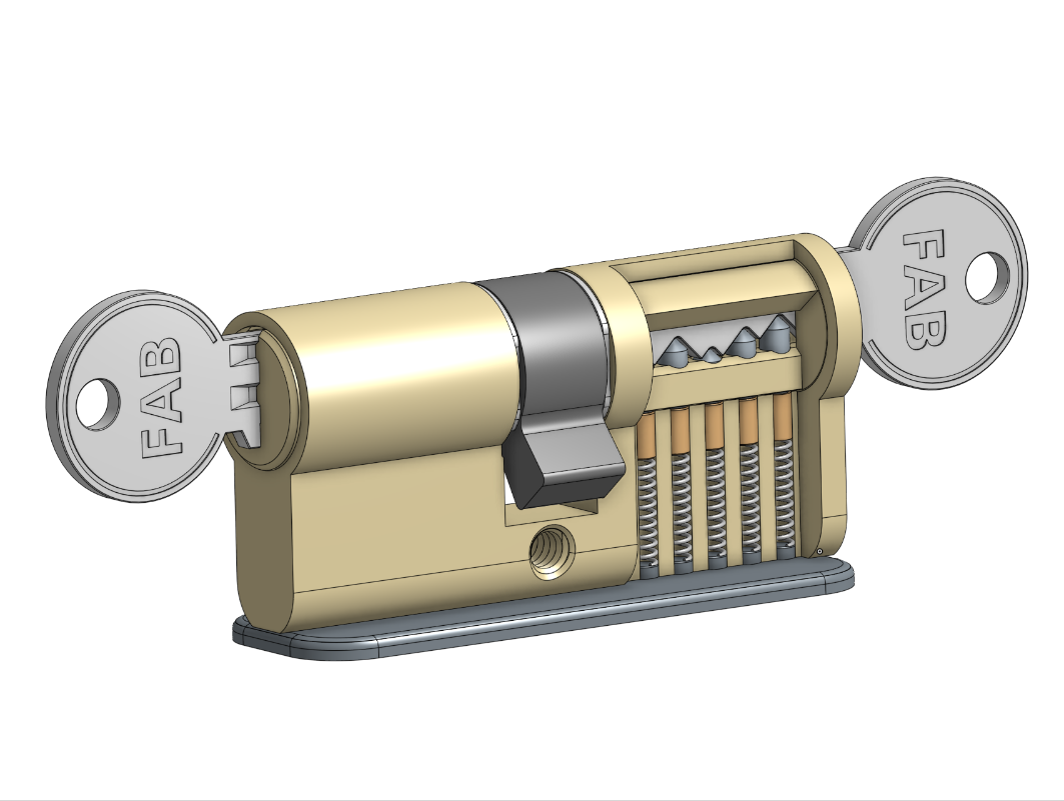

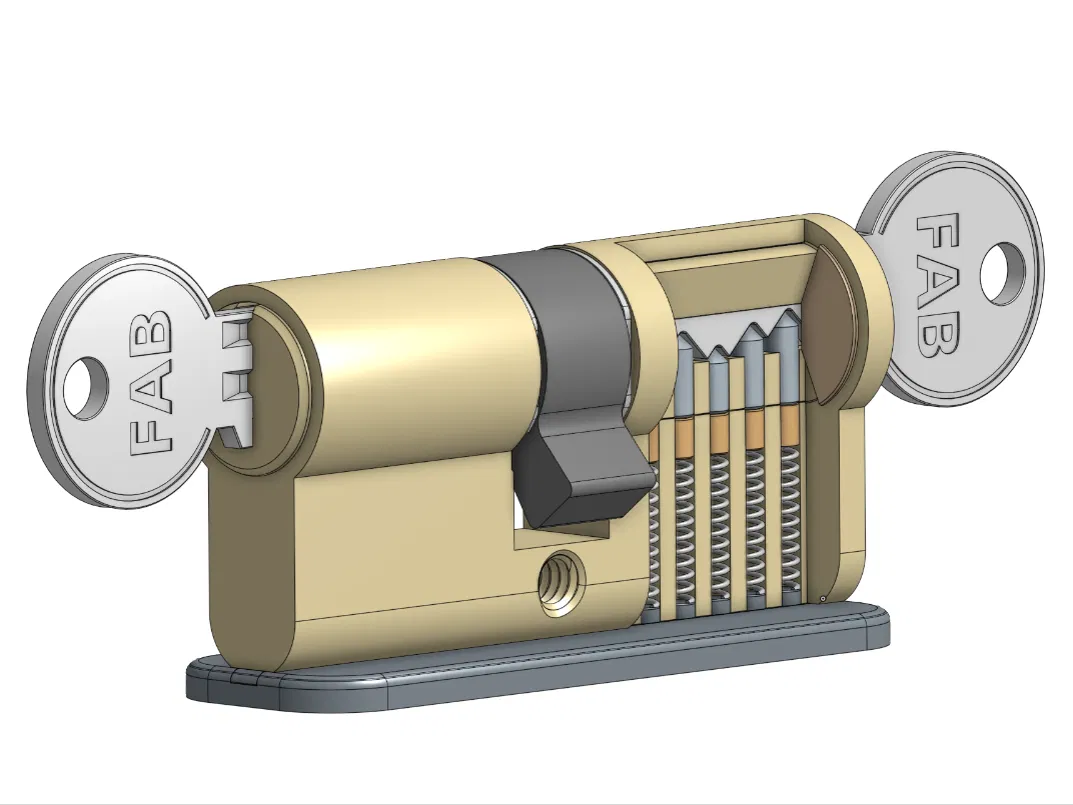

Mô hình Nghiên cứu Tỷ lệ 2.4 : 1 của Ổ khóa Trụ Tôi đã làm mô hình trực quan về ổ khóa có chìa này để giúp bạn hiểu cách thức hoạt động của cơ chế đóng mở cửa.

Hướng dẫn lắp ráp qua Video:

Tôi luôn bị cuốn hút bởi những thứ cơ khí, cách chúng hoạt động và mục đích sử dụng của chúng. Tôi đã quan tâm đến Ổ khóa Trụ có chìa, đặc biệt là làm sao một thứ nhỏ bé như vậy có thể bảo vệ được nhiều thứ - ngôi nhà, tài sản, sự an toàn và quyền riêng tư của bạn. Vì vậy, tôi đã xem xét kỹ hơn về kỳ quan cơ khí này. Tất nhiên, vì điều này, tôi đã tháo rời và làm hỏng một trong những ổ khóa gốc.😦 Mô hình này đòi hỏi khắt khe hơn, đặc biệt là trong khâu hậu xử lý các bộ phận sau khi in - loại bỏ các bộ phận hỗ trợ, vốn cần thiết cho một số bộ phận, làm sạch chúng, làm mịn. Chủ yếu, các lớp in làm tăng đáng kể ma sát giữa các bộ phận, vì vậy tôi đã sử dụng chất bôi trơn. Tôi đã xoay được mô hình của mình, lúc đầu tôi còn hoài nghi, nhưng tôi hài lòng với kết quả. Hy vọng nó cũng sẽ thành công với bạn, tôi sẽ rất vui

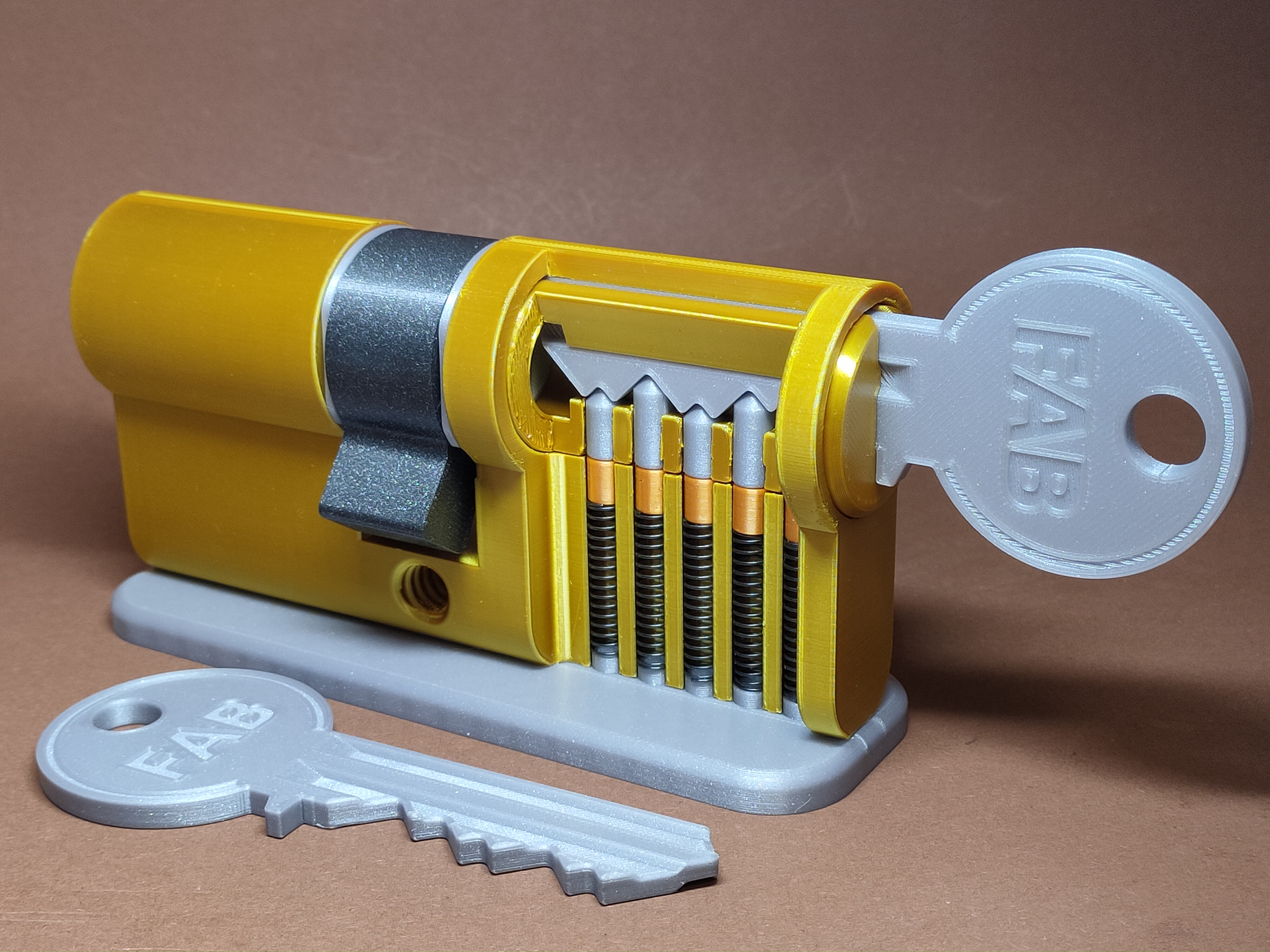

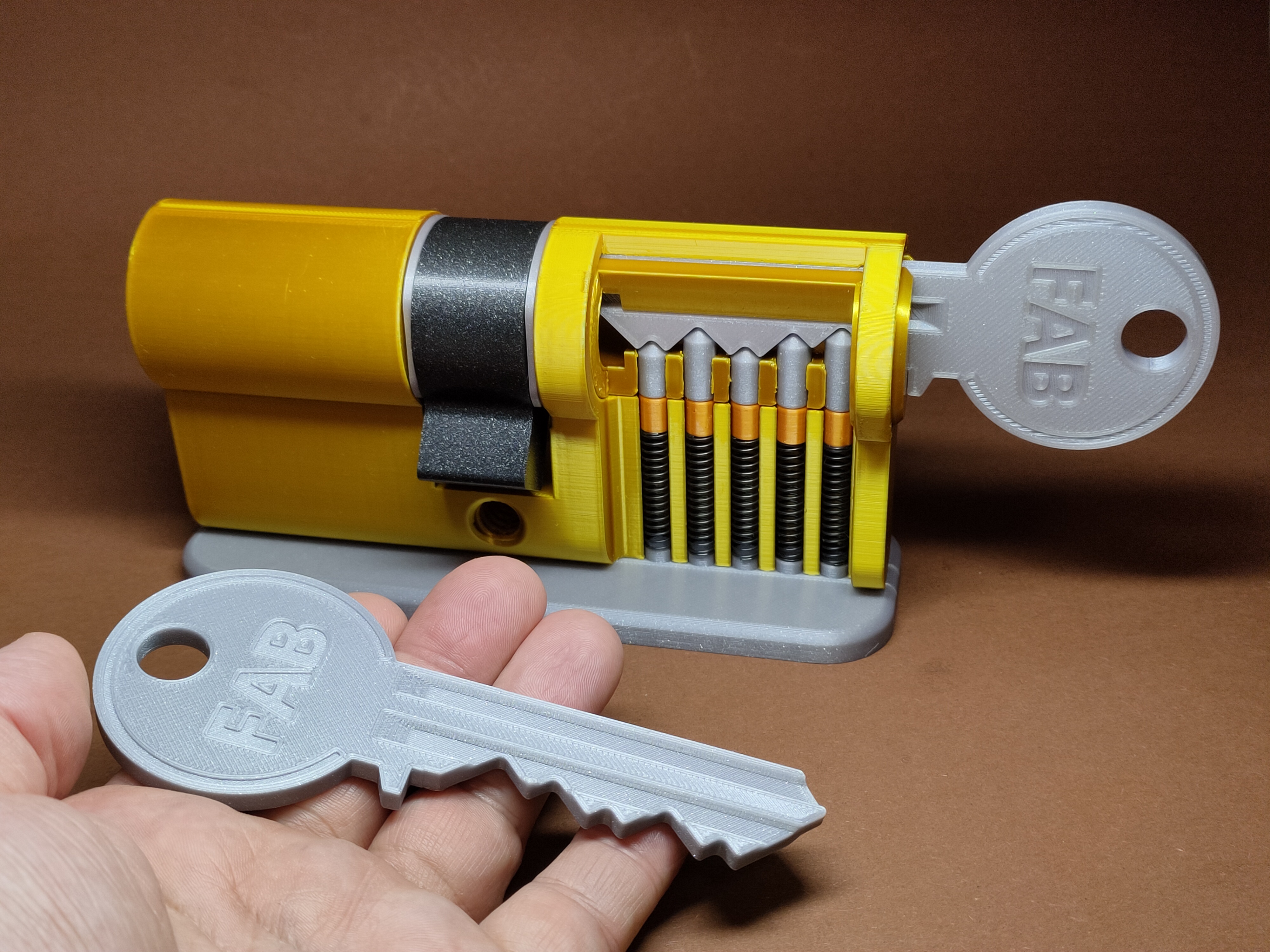

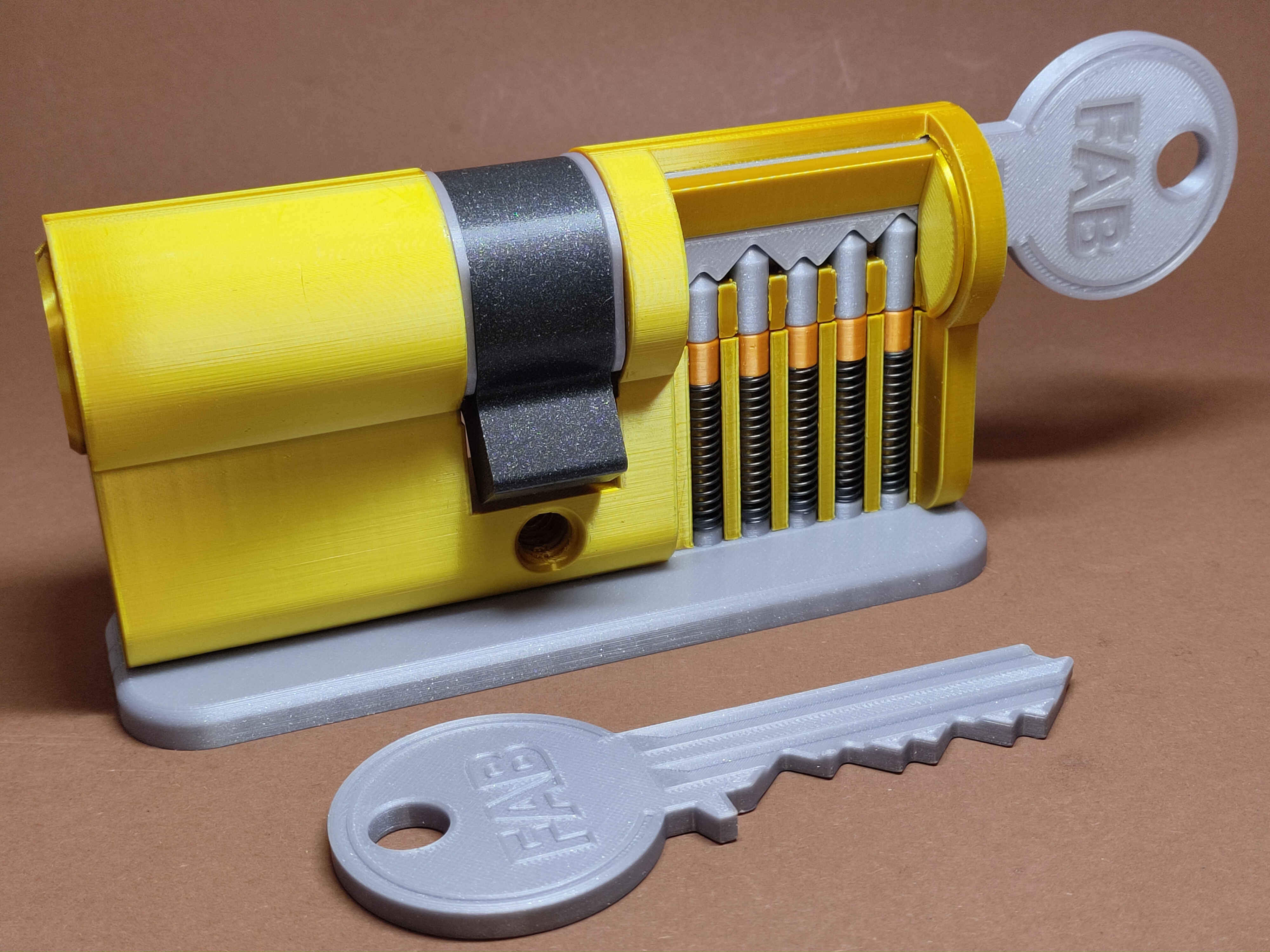

Tỷ lệ của mô hình là 2,4:1 Kích thước của mô hình là 160 X 75 X 41 mm không bao gồm đế. Chìa khóa dài 124 mm

Tôi đã xử lý hướng dẫn trong video

Bạn sẽ cần 10 chiếc lò xo 7x35mm và 3 chiếc M3x10mm, 1 chiếc M4x15mm

Kết nối Các bộ phận ly hợp A+B bằng vít M4x15mm để xoay tự do

Đệm đặt vào Thùng dài

Giống như bạn lắp các chốt chìa vào Thùng dài, hãy làm tương tự với Thùng ngắn, sau đó là các chốt giữa, lò xo và đóng bằng các chốt cuối.

Một số bộ phận có hỗ trợ, tôi đã tải lên G-code với các cài đặt.

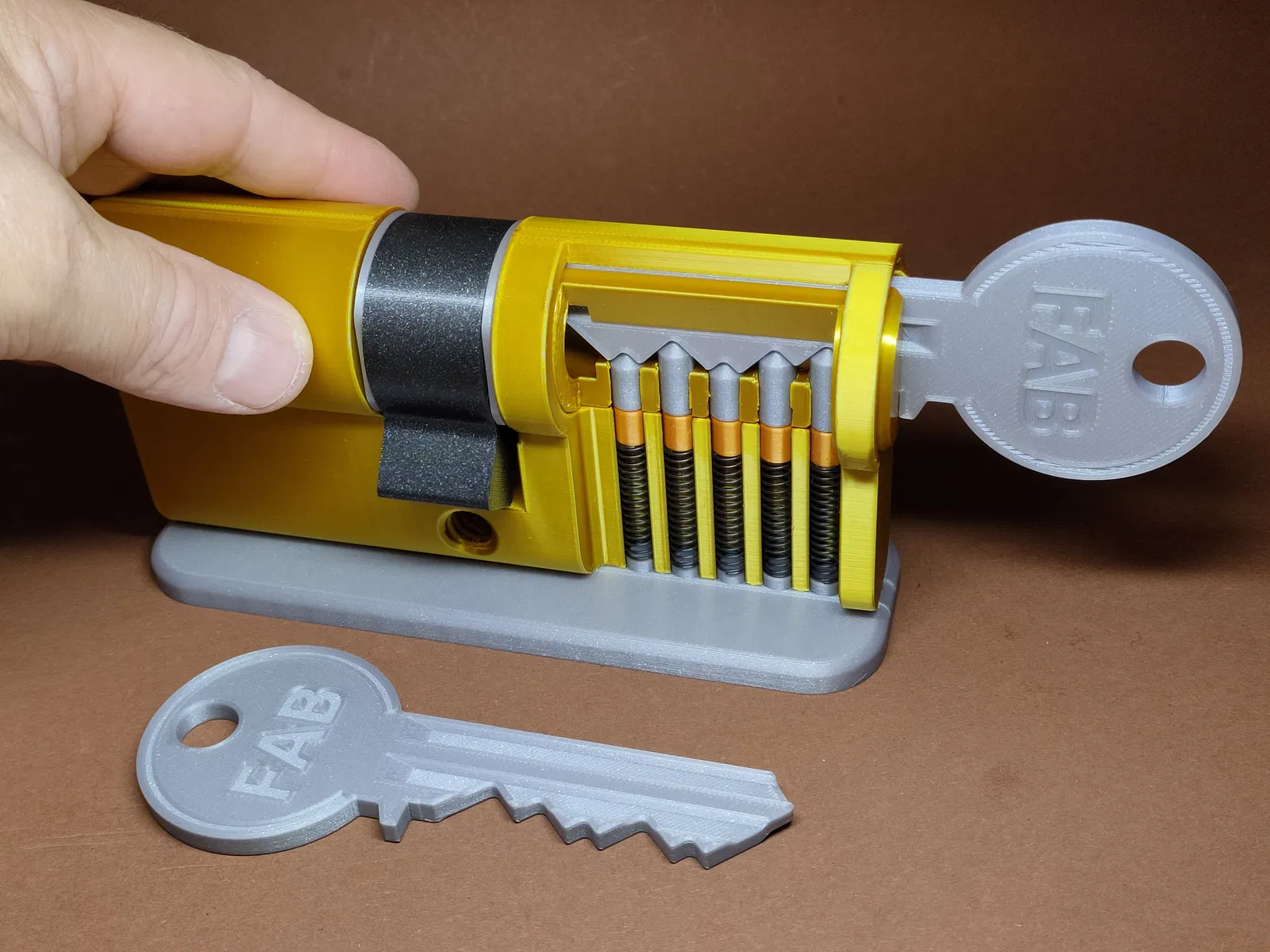

Quan trọng! Khi rút chìa khóa ra, hãy giữ trụ, nó sẽ rút ra dễ dàng hơn.

Đã thêm!!!

Đã sửa đổi - Vòng kẹp dày hơn để ngăn trụ di chuyển khi rút chìa khóa

Tên các bộ phận :

Hy vọng tôi không quên gì cả, nếu có, xin hãy hỏi. Việc ghi lại mô hình này đã làm tôi kiệt sức, tôi sẽ đi nghỉ và lấy lại năng lượng cho một mô hình mới!

Tôi đã mua lò xo tại siêu thị OBI, nhưng tôi cũng tìm thấy một nguồn khác:

https://nl.aliexpress.com/item/1005006970672268.html

https://www.amazon.com/Diameter-Stainless-Compression-Spring-Length/dp/B0B7DX4K3N
