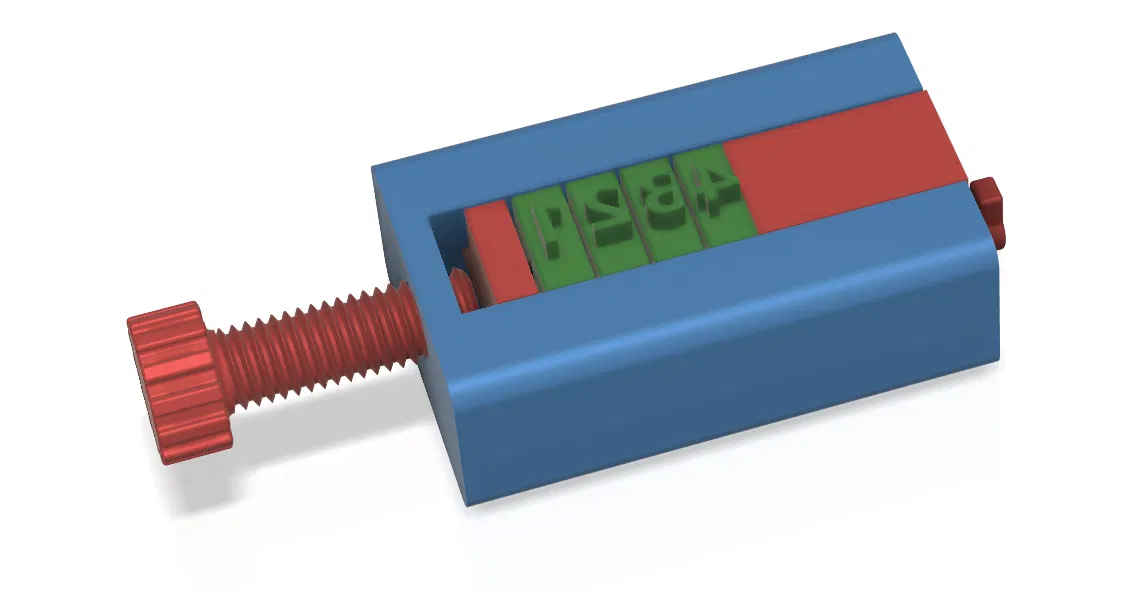

Đây là bộ khuôn dập chữ cái, chữ số và một vài ký tự đặc biệt. Tôi cũng đã tạo ra một bộ gá để căn chỉnh khuôn dập đúng cách và giảm thiểu sai sót khi dập trên sản phẩm đất sét của bạn.

Ý tưởng của tôi cho bộ sản phẩm này là bạn có thể đặt ngày tháng hoặc số serial trên bộ gá, sau đó dập lên các sản phẩm trong cả ngày mà mỗi lần dập đều giống hệt nhau. Dưới đây là một vài ví dụ về những gì bộ gá có thể tạo ra:

• 2025/01/24
• JUNE_25
• FRAGILE
• MY_NAME

• DROP_ME

• ---

Bộ gá và khuôn dập có dung sai rất chặt chẽ, đảm bảo các vết dập thẳng, đều và có thể tái tạo.

Tất cả các khuôn dập chữ cái và chữ số có chiều rộng bằng nhau NGOẠI TRỪ chữ W, nó rộng hơn một chút so với các chữ khác.

Cách lắp ráp / Sử dụng:

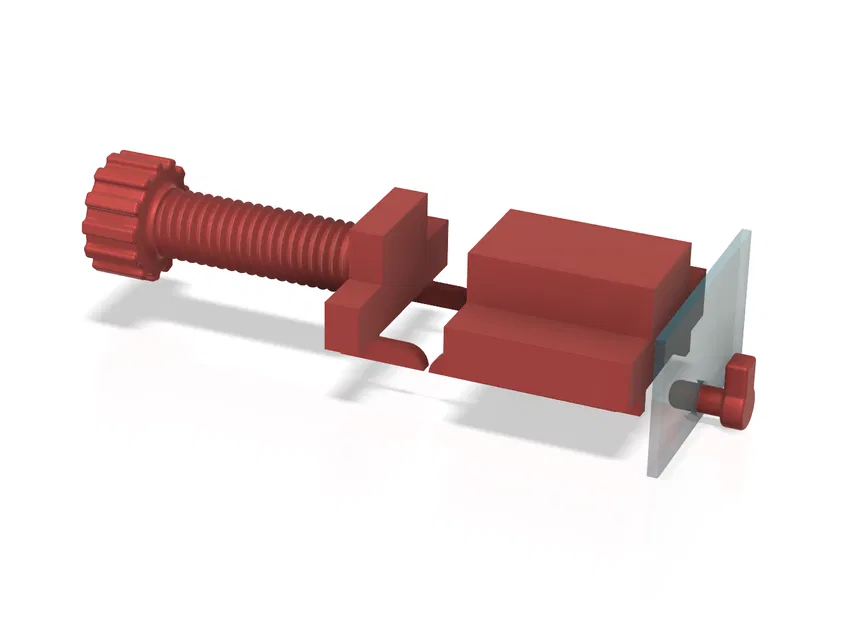

Bên dưới là cách sắp xếp các bộ phận. Hình ảnh không bao gồm Master block (Khối chính) hoặc Letter Dies (Khuôn chữ cái) để bạn dễ nhìn mọi thứ hơn.

Screw (Vít) khi xoay vào sẽ đẩy Pusher Block (Khối đẩy), khối này sẽ phân bổ lực đều lên tất cả các khuôn dập áp vào Slide Door (Cửa trượt), làm cho chúng thẳng. Nếu bạn chỉ sử dụng một vài khuôn dập, bạn có thể thêm Spacer Block (Khối đệm) để căn giữa các khuôn dập trong bộ gá. Bạn muốn các chân giống chân vịt của Pusher Block và Spacer Block hướng về nhau.

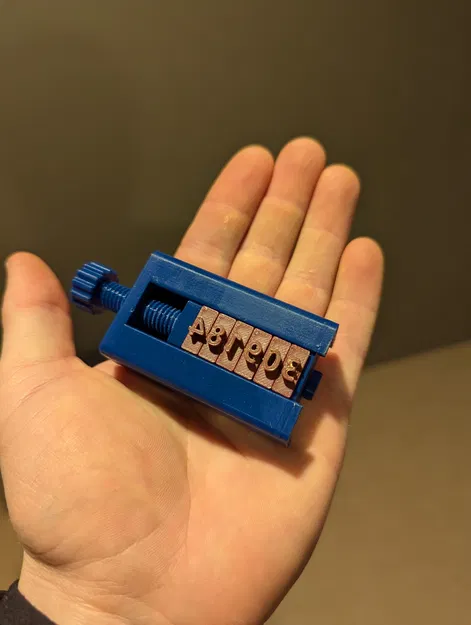

Đây là ảnh chụp thực tế. Master block chỉ với vít và Pusher block đã được lắp.

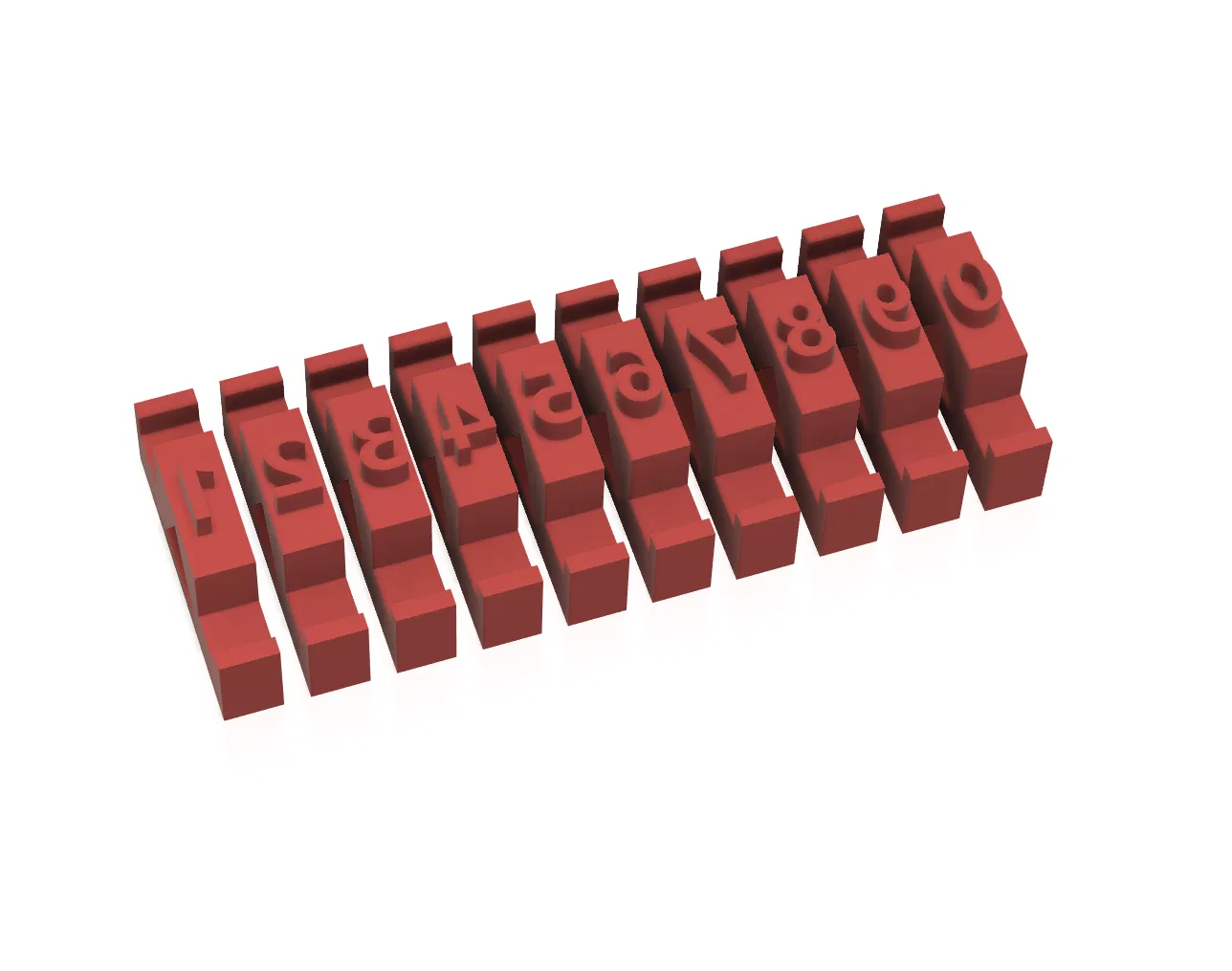

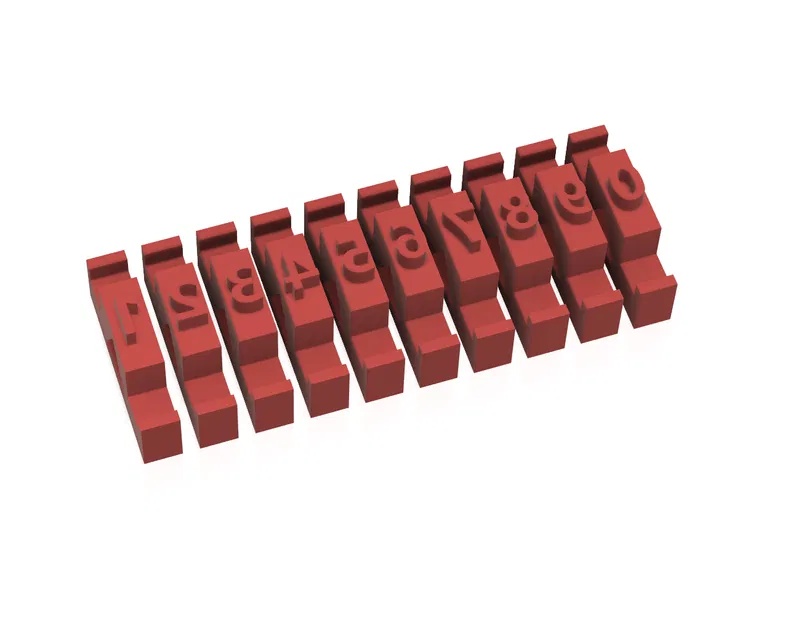

Đã thêm Number Dies (Khuôn chữ số) & Slide Door với Lock Pin (Chốt khóa).

MẸO Nếu khó trượt Number Dies vào, hãy dùng Spacer block để đẩy chúng vào Master block. Spacer block sẽ tự động căn chỉnh và đẩy đều các khuôn dập, ngăn chúng bị kẹt.

MẸO Cũng có thể dùng Screw hoặc Bigger Screw (Vít lớn hơn) để đẩy các khuôn dập ra khỏi master block nếu chúng bị kẹt.

Thử dập. Thành công

Hướng dẫn in:

Tôi đã in bằng PLA, mặt bàn thép phẳng, và KHÔNG CẦN SUPPORTS. Supports sẽ gây rắc rối khi lắp ráp và các bộ phận được thiết kế để không cần chúng.

• Master Block
  • (In theo chiều dọc, có phần ren hướng xuống mặt bàn in) Có một chỗ nhô nhỏ ở đầu đối diện nhưng bạn sẽ ổn mà không cần supports.

• Screw & Bigger Screw
  • (In theo chiều dọc, có tay cầm hướng xuống mặt bàn in, Bigger screw không có trong ảnh)
• Slide Door
  • (In phẳng)
• Lock Pin
  • (In úp mặt xuống, Cái này dùng để khóa cửa trượt phòng trường hợp cần thiết)
• Die Holder
  • (In theo chiều dọc, không có trong ảnh. Tất cả khuôn dập đều có lỗ hình tam giác và cái này cũng hình tam giác nên có thể giúp bảo quản. Hoặc bạn có thể xỏ dây qua tất cả chúng)

• Push Block & Spacer Block
  • (In nghiêng để các chân hướng lên trên)

• All Die Blocks
  • (In với các chữ cái hướng lên)

Nếu thấy hữu ích và muốn có thêm nhiều tùy chọn khuôn dập hoặc bộ gá lớn hơn, hãy cho tôi biết và tôi có thể cập nhật thiết kế.
