Dummy 13 v1.0 Tỉ lệ (500% trở lên)

Dummy dạng phóng to

Ok, anh em muốn in con dummy này ở tỉ lệ 500% trở lên.

Vấn đề đầu tiên gặp phải - là không thể lắp ráp đơn giản được. Các khớp sẽ bị gãy ngay. Đúng, có thể dùng hơi nóng để làm mềm khớp. Nhưng mà... để làm chi vậy?

Được rồi, có thể thử dùng khớp nâng cấp. Cái này thì hoạt động, nhưng mà nó lỏng quá, không thể giữ con robot đứng vững với trọng lượng tăng lên.

Vấn đề thứ hai - là đôi tay. Ở tỉ lệ này, tay mặc định nhìn kì lắm, chắc chắn cần phải có tay cử động được.

Rồi anh em sẽ muốn thay cái đầu nữa. Có cả đống cái đầu xịn sò.

Ngoài ra, độ khít của giáp trụ, chúng nó khác với dummy gốc khi phóng to.

Vậy nên, đây là giải pháp:

Khớp nối ( )

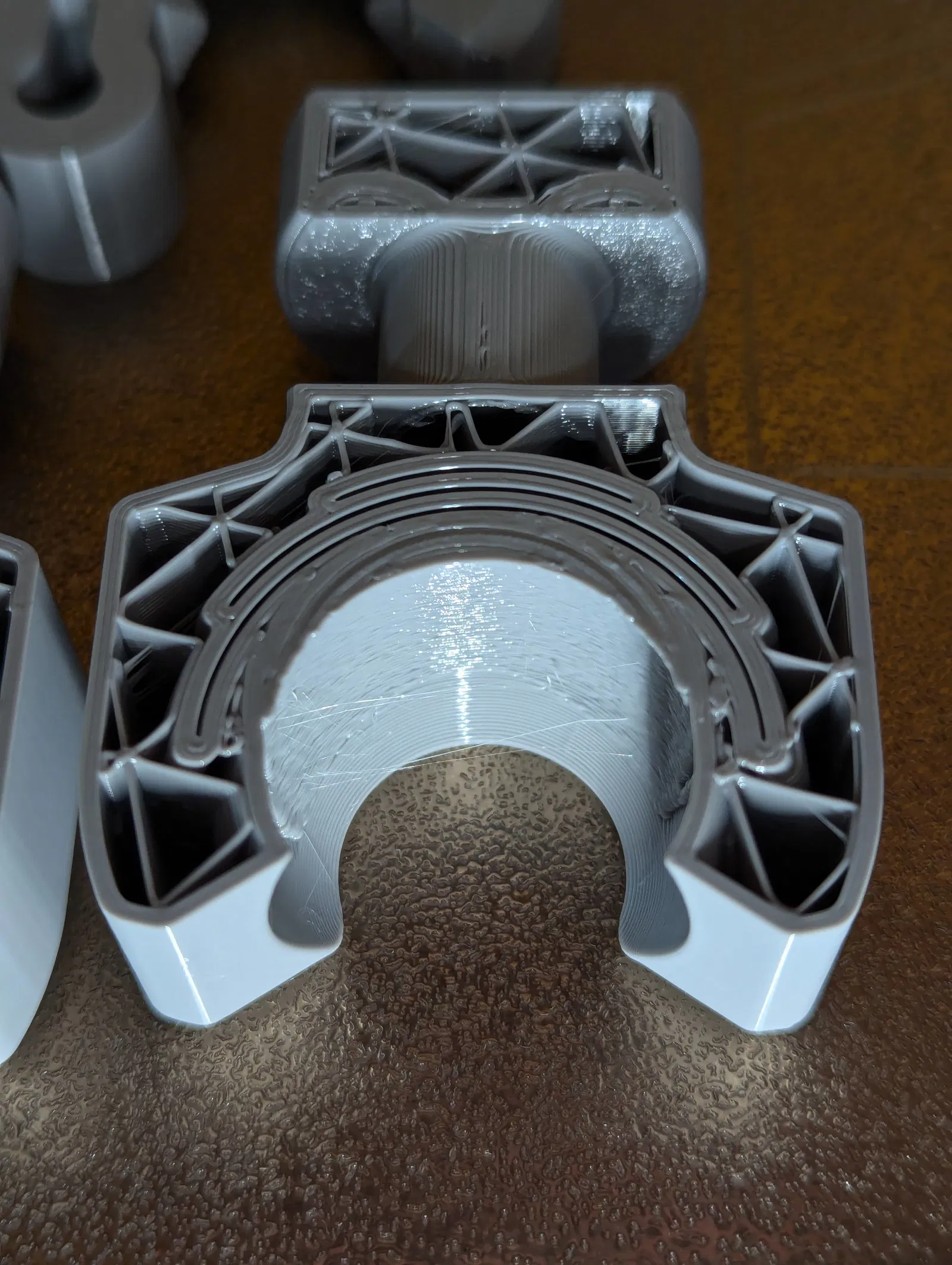

Khớp nối là phần quan trọng nhất của dummy dạng phóng to. Để tăng độ linh hoạt, các khe hở đã được thêm vào ở những khu vực chịu lực nhiều nhất. Ngoài ra, các khe hở này còn tạo thêm thành trong slicer. Thành này tăng lực kẹp, giúp ma sát tốt hơn.

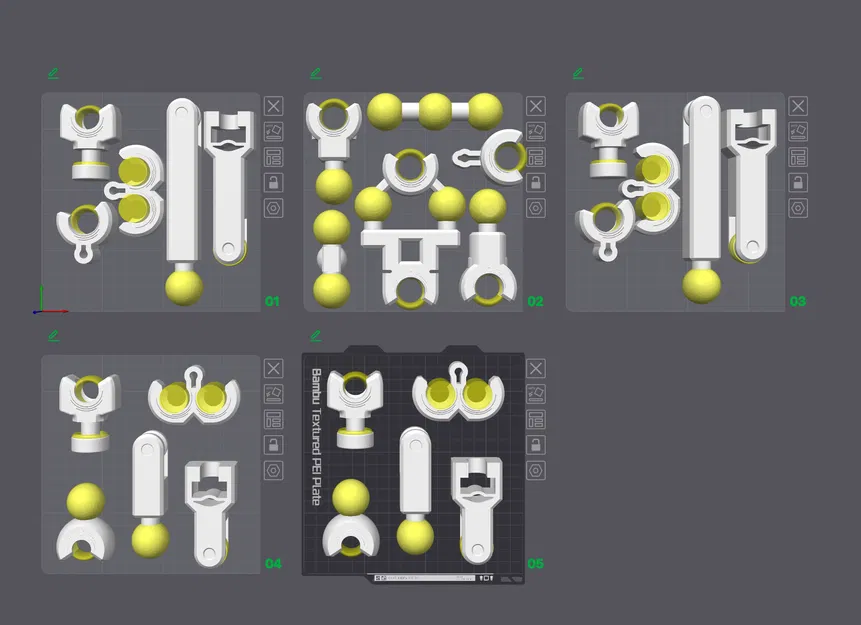

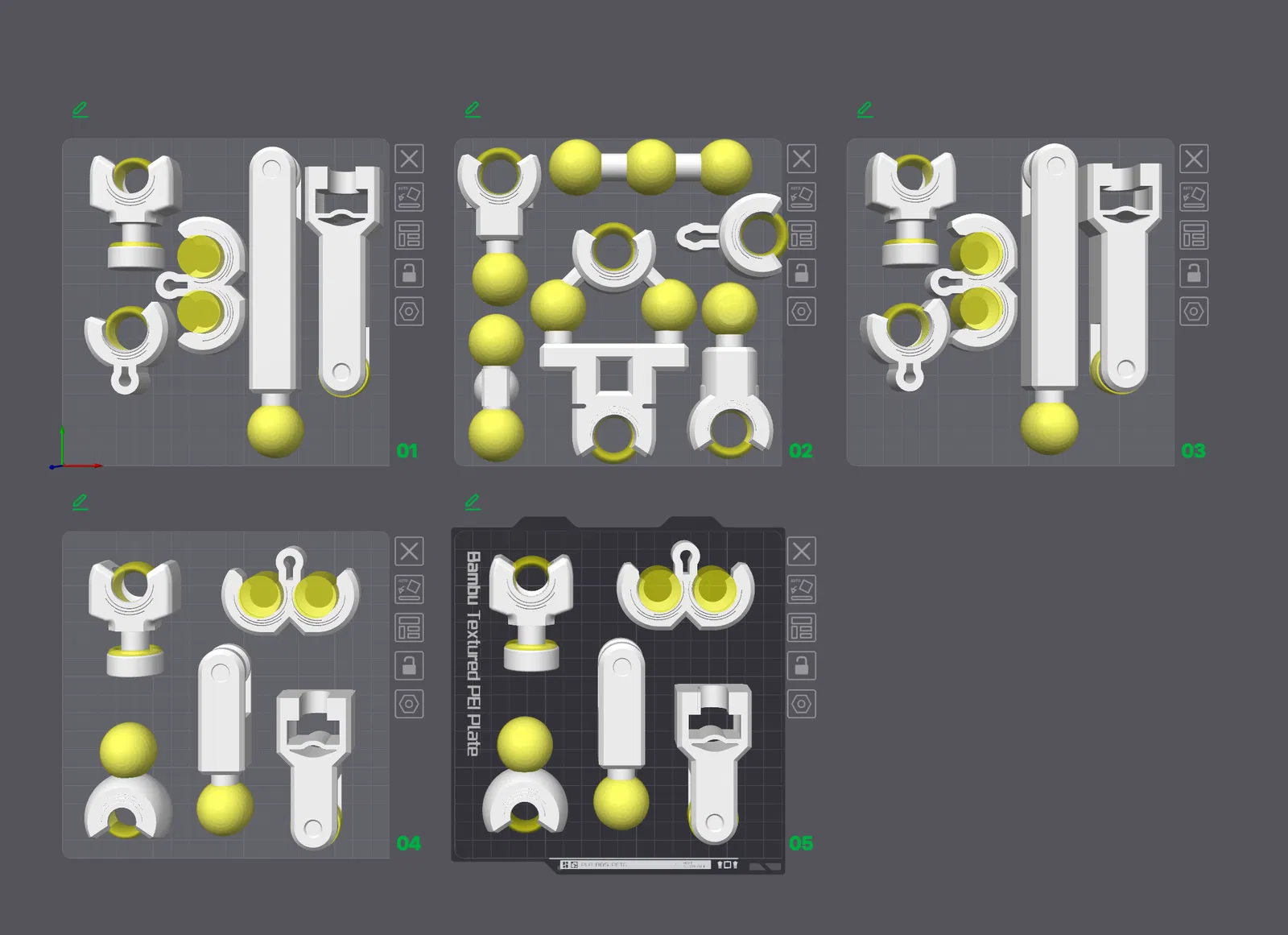

Ngoài ra, hiệu ứng da sần (fuzzy skin) được thêm vào tất cả các bộ phận chuyển động để tăng ma sát (mấy cái màu vàng vàng trong slicer đó).

Giải pháp này đã được kiểm tra cẩn thận và xác nhận là hiệu quả:

Kết quả thử nghiệm và thí nghiệm - khớp nối bị hỏng

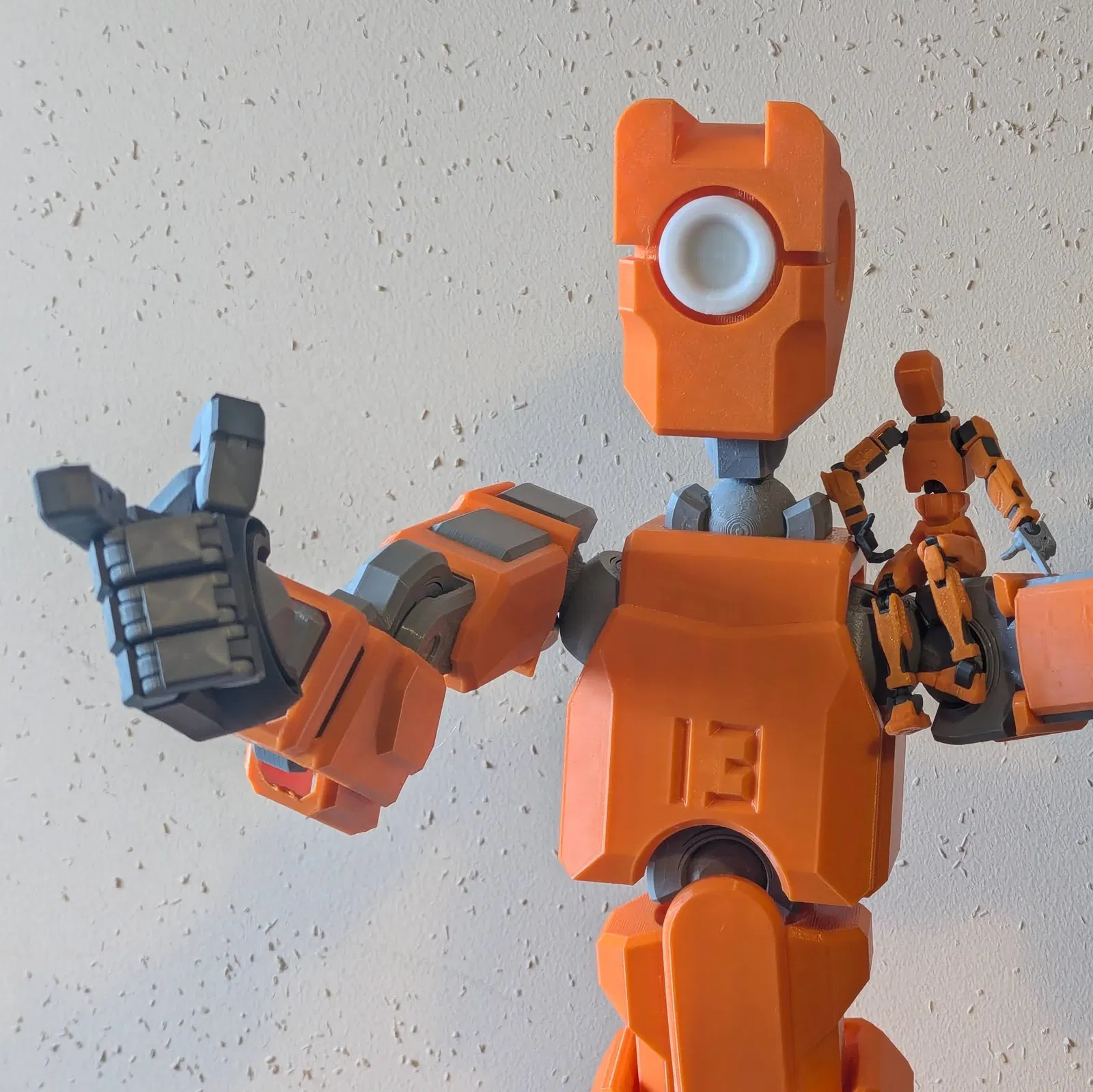

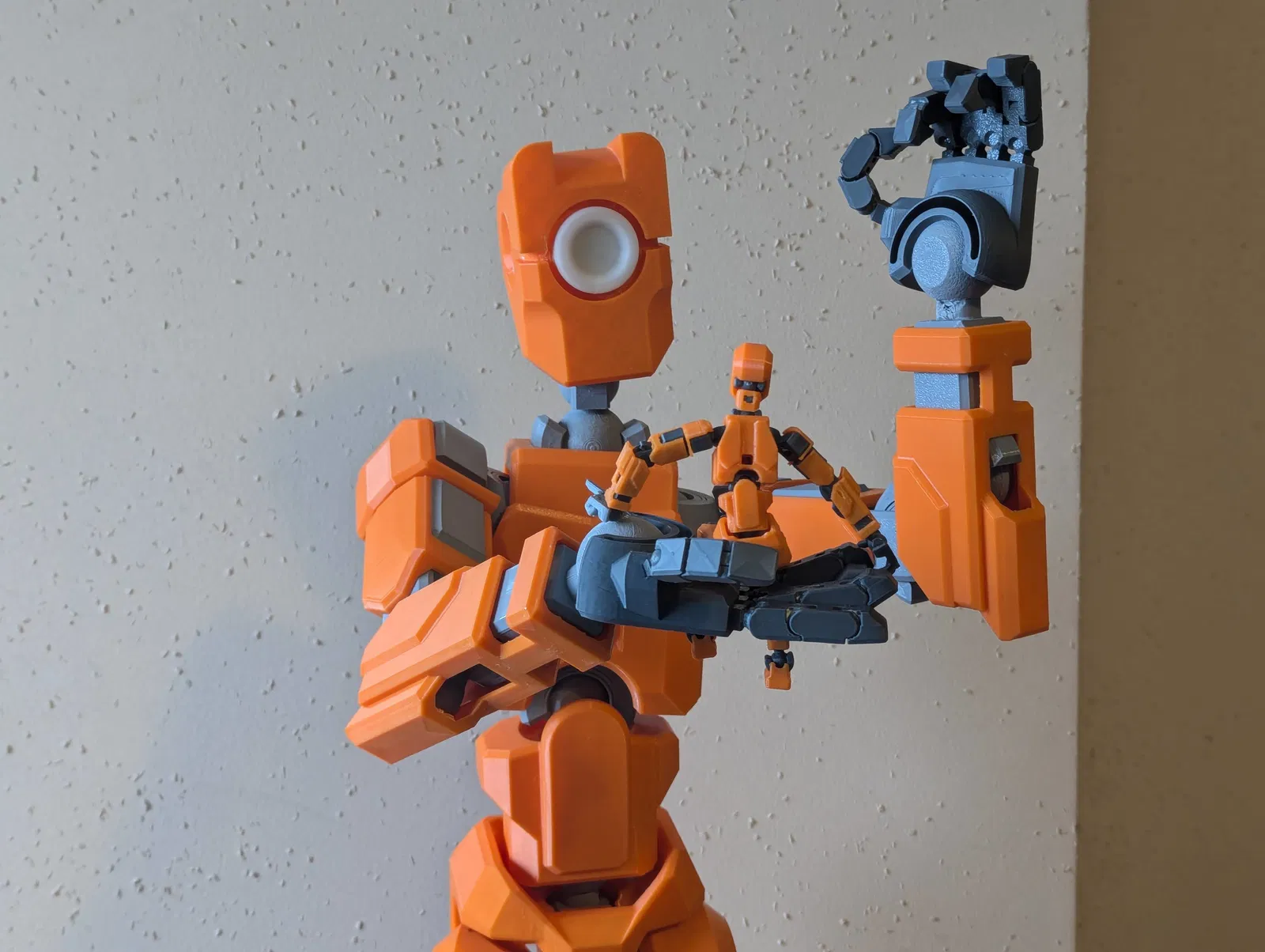

Đôi tay

Tay dummy beta đã được sử dụng

Mô hình này có các ngón tay in liền (tỉ lệ 500% không dễ lắp ráp)

Các khớp ngón tay được sửa đổi, các khớp nối giữa lòng bàn tay và ngón tay là các chi tiết riêng biệt để dễ dàng thay thế các khớp bị mòn nhiều nhất.

Mẹo in

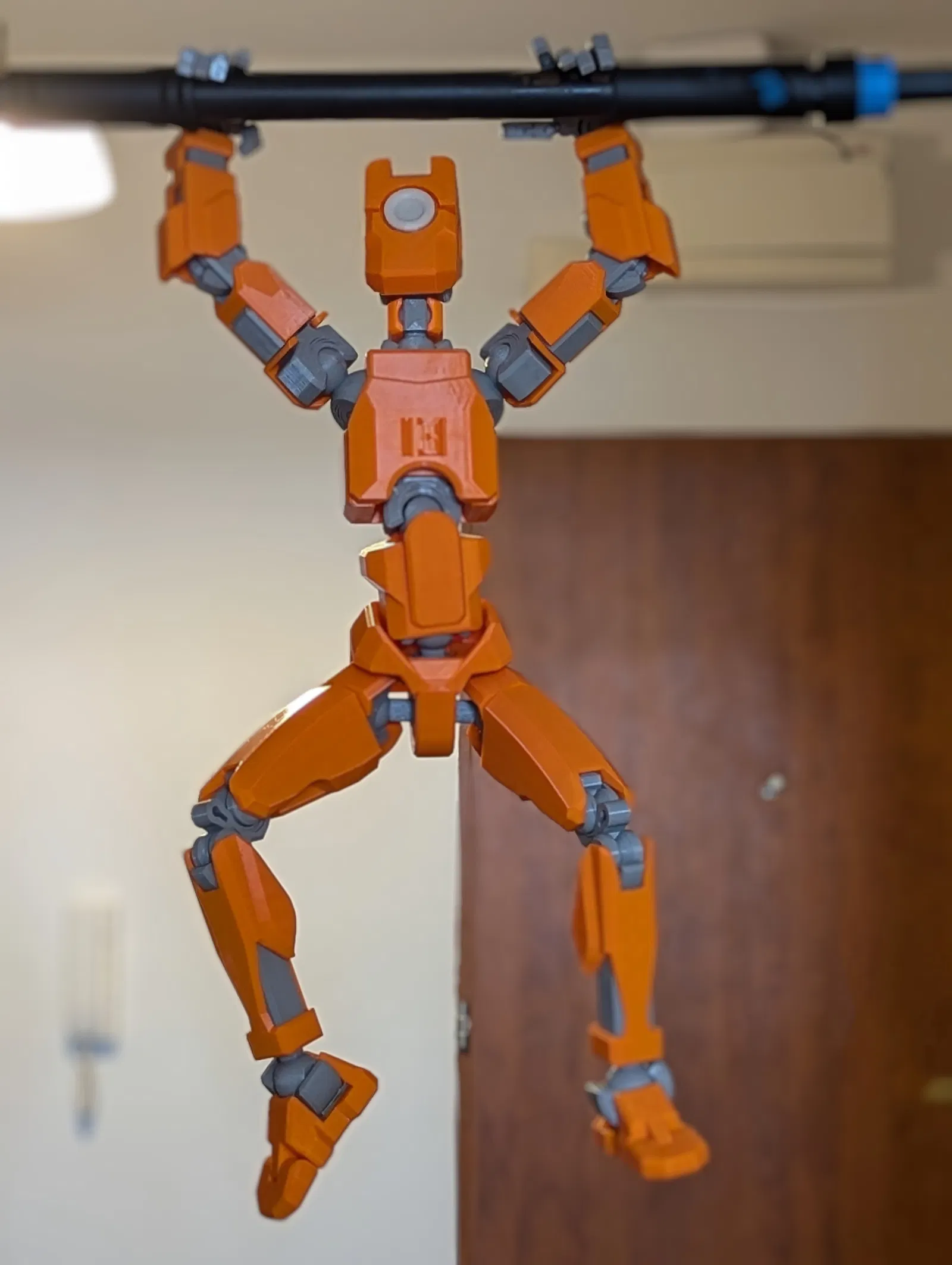

• Đối với khung sườn - dùng PETG. Tuyệt đối không dùng PLA. Nếu không, con robot của anh em sẽ bị sập, không đứng vững theo thời gian đâu;
• Giáp trụ có thể in bằng bất kỳ loại nhựa nào;
• Các ngón tay của bàn tay cần phải được bẻ với một lực nhất định;
• Mô hình có thể được phóng to hoặc thu nhỏ xuống 100% hoặc lên tới 1000% (chưa thử nghiệm);
• Tay sẽ hoạt động cho tỉ lệ 300% trở lên;
• Để in tay, hãy thử với một ngón tay trước. Một số người dùng gặp sự cố bám dính hoặc cài đặt máy in không tương thích (in quá nhiều nhựa);
• PrusaSlicer không hỗ trợ nhiều khay, vì vậy anh em có 2 lựa chọn: dùng STL hoặc dùng OrcaSlicer

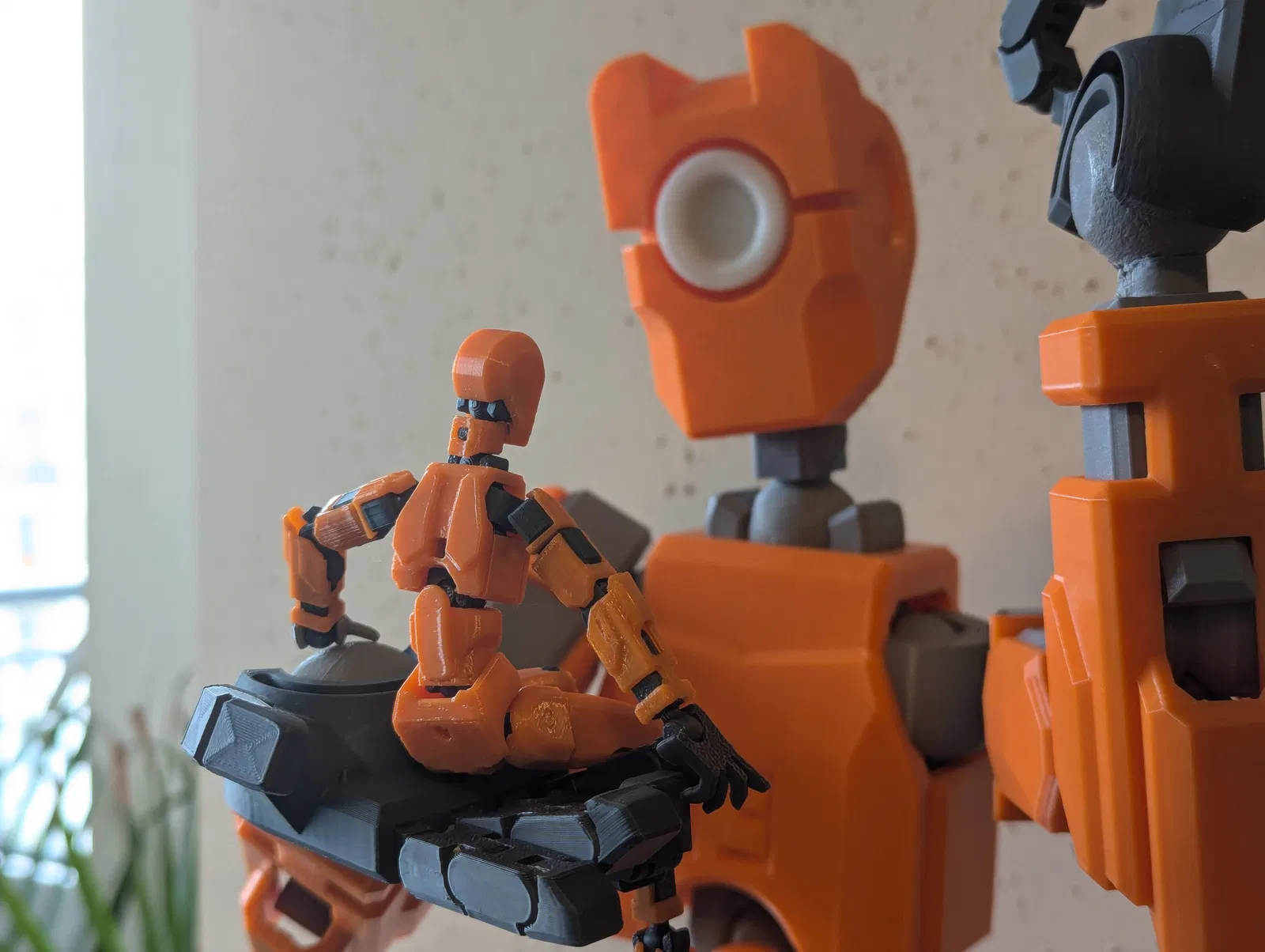

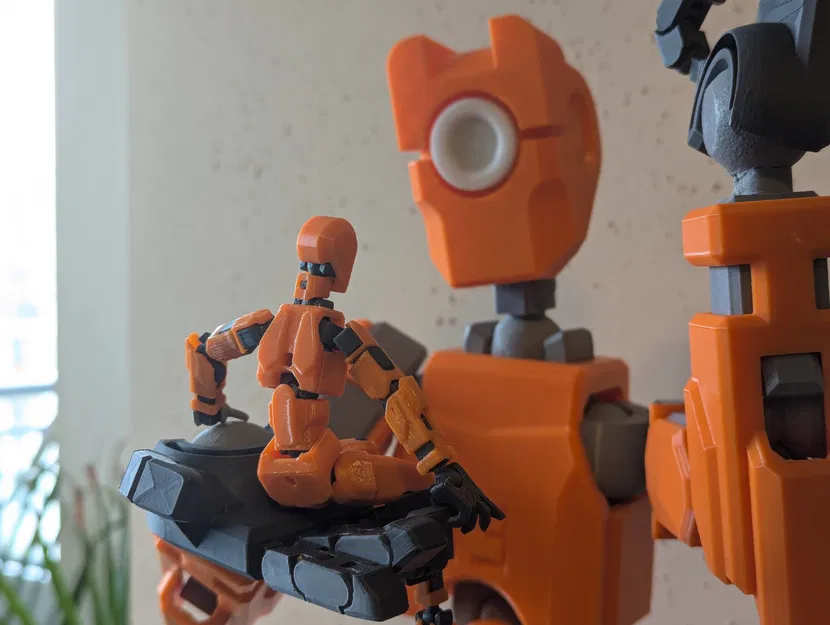

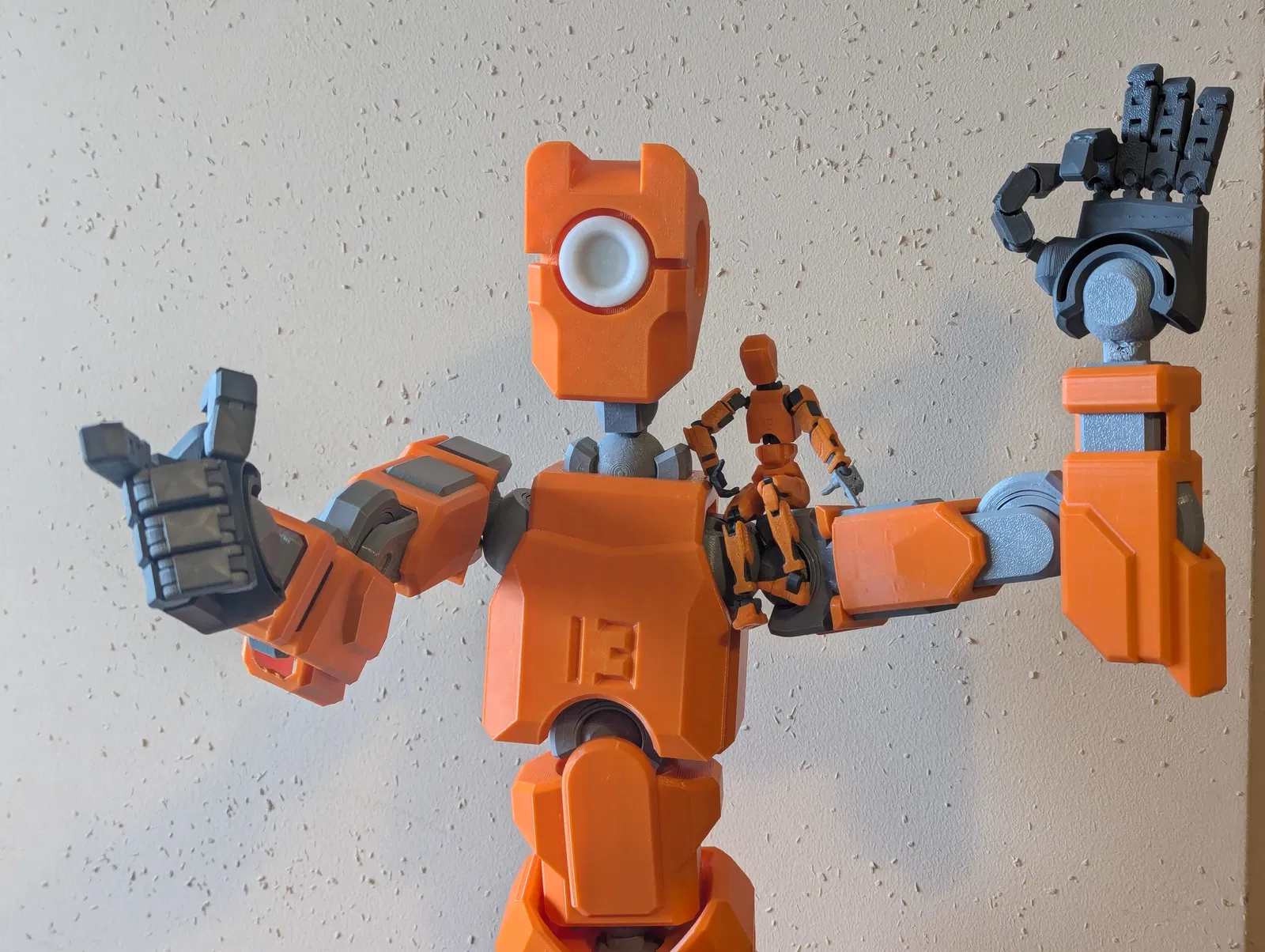

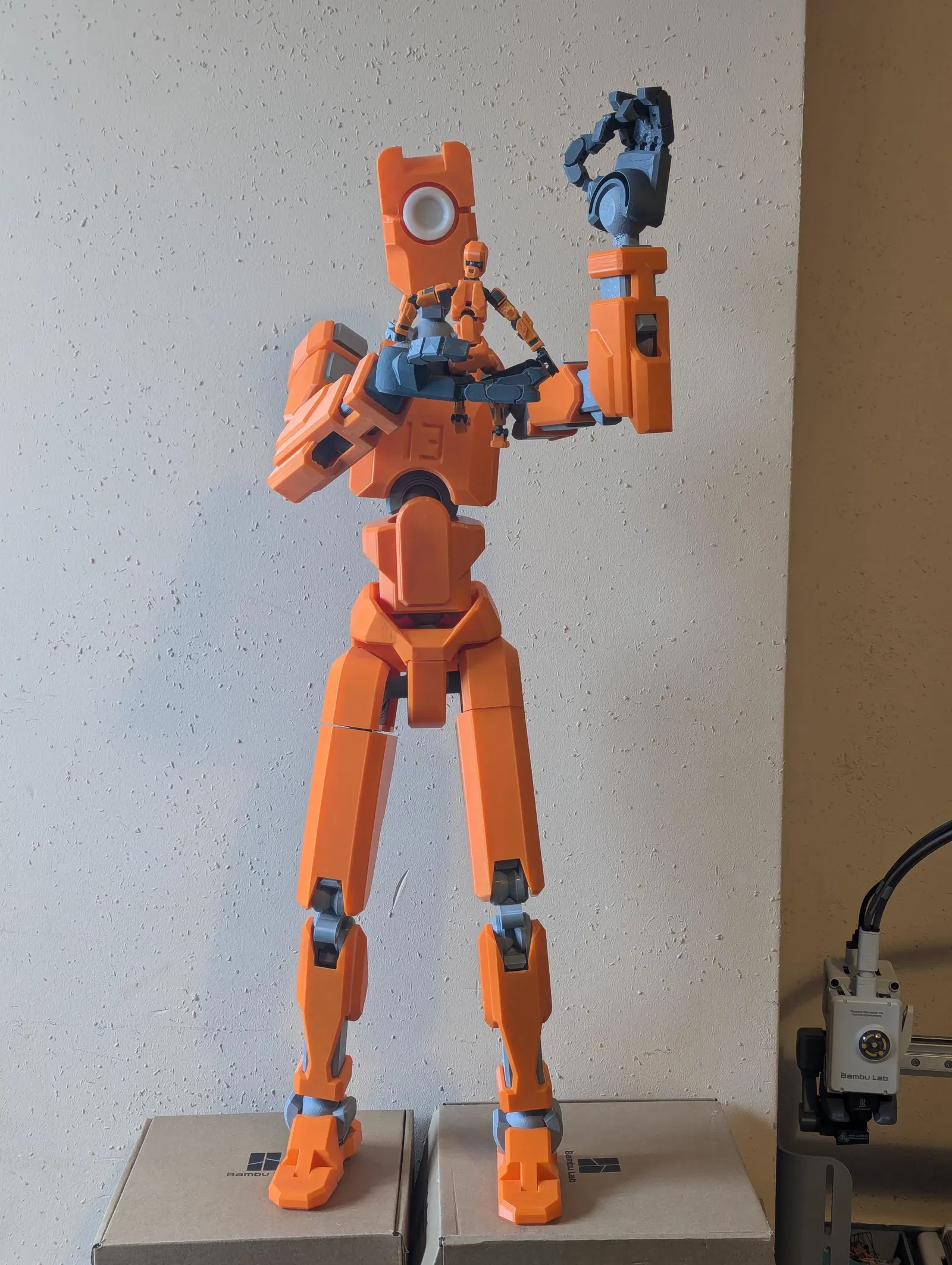

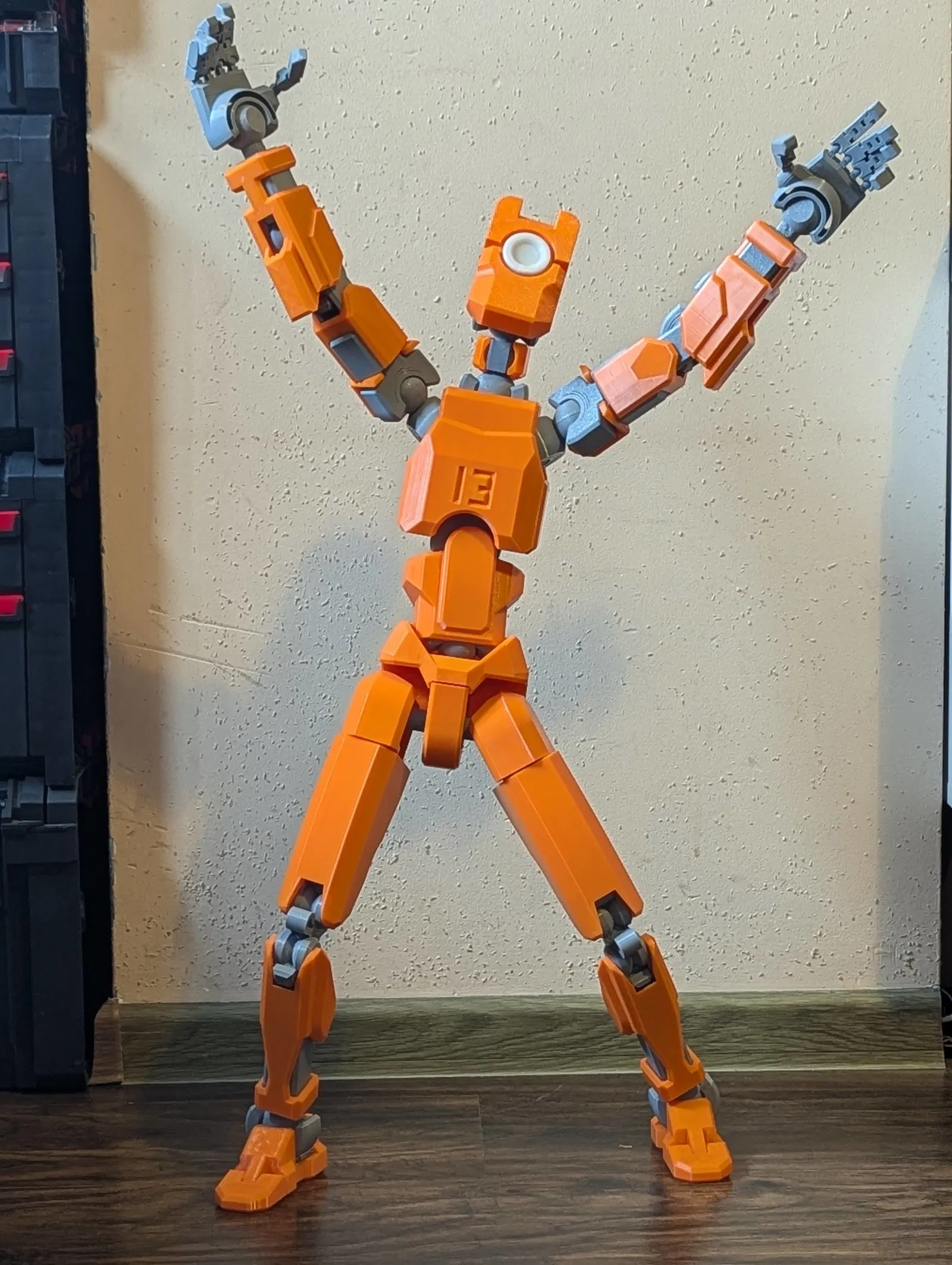

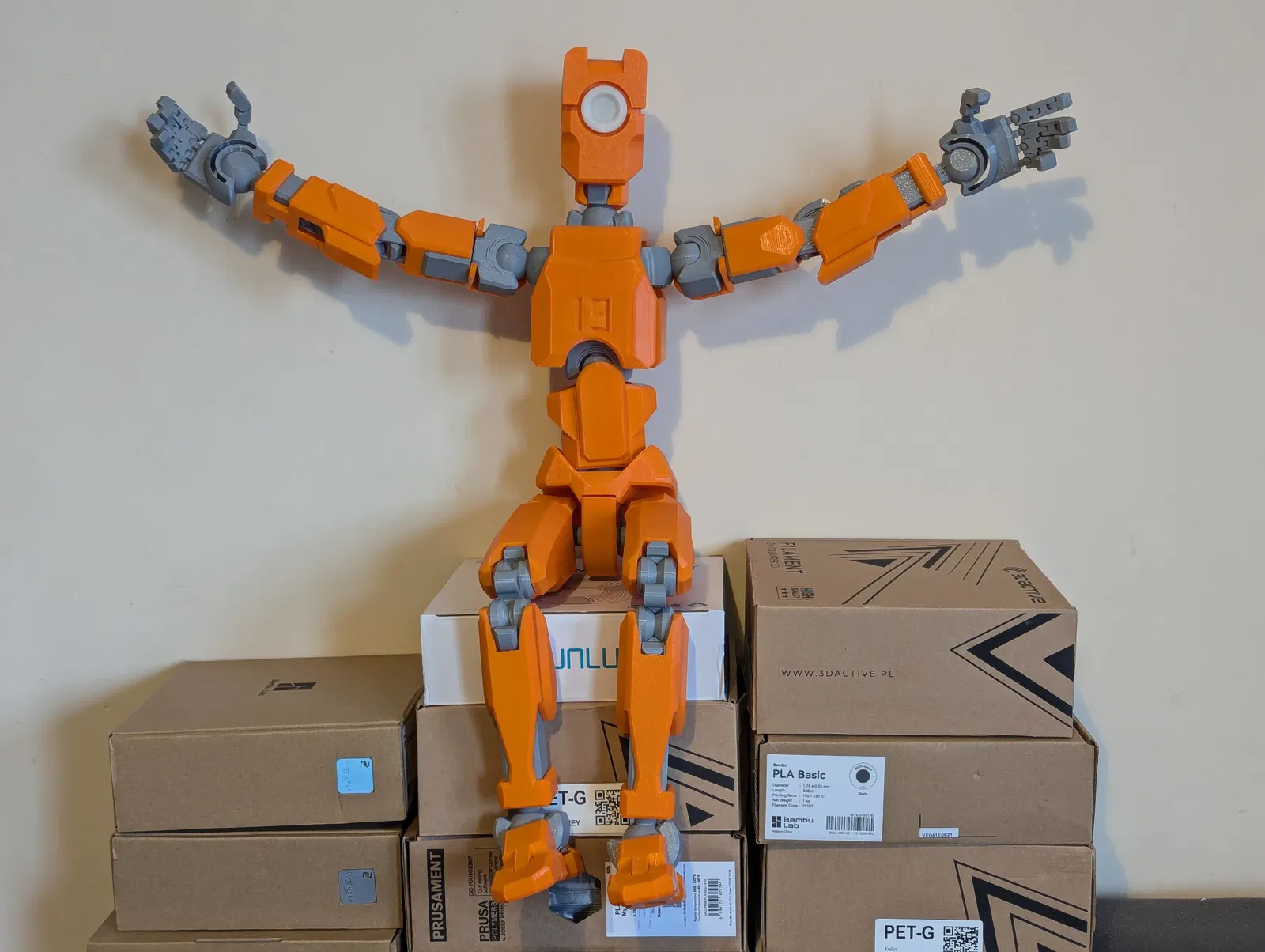

Mô hình này có tỉ lệ 500% so với Dummy 13 gốc.

Mô hình bao gồm 3 tệp riêng biệt. Khung sườn, giáp trụ và tay. Mắt là một phần riêng của giáp trụ và cần được dán lại. Tôi thích nhựa phát quang cho giáp trụ.

Đánh giá và bản in các mô hình phóng to của tôi:

• Dummy 13 Beta trên makerworld
• Dummy 13 V1.0 trên makerworld

Anh em xem thêm các món khác của tôi trên makerworld, printables, chia sẻ bản in của mình và chúc anh em in ấn vui vẻ!
