Đầu nối khối lập phương cho thanh nhôm định hình 2020
Khối lập phương nhỏ kích thước 20x20 mm, dùng để kết nối các thanh nhôm định hình 2020. Sử dụng ốc M4 để cố định. Phiên bản V2 có ngón tay đầu nối giảm còn 17mm, tạo thêm không gian chứa. Lý tưởng cho việc lắp ráp khung hoặc cấu trúc sử dụng nhôm định hình 2020.
Mô tả

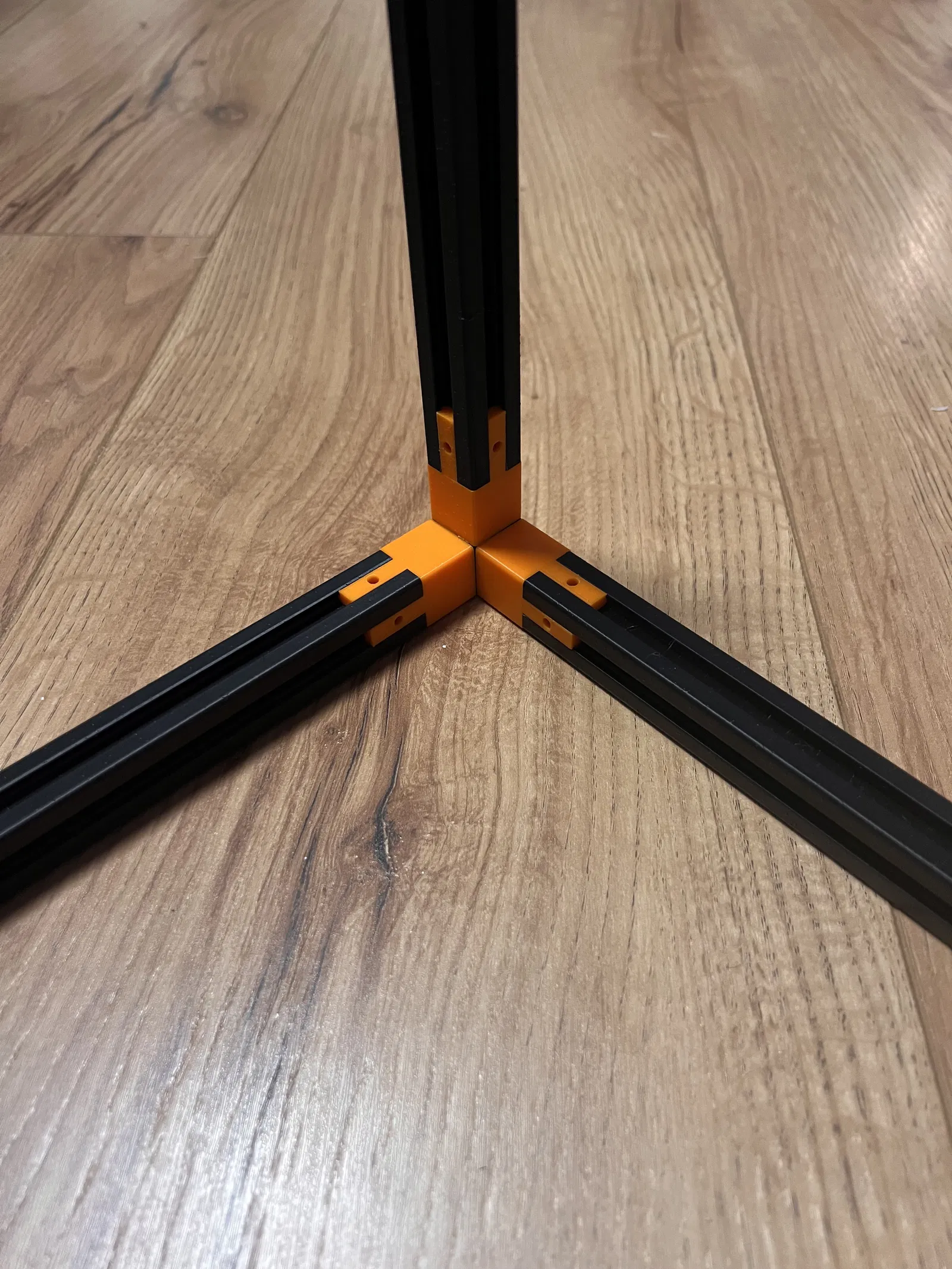

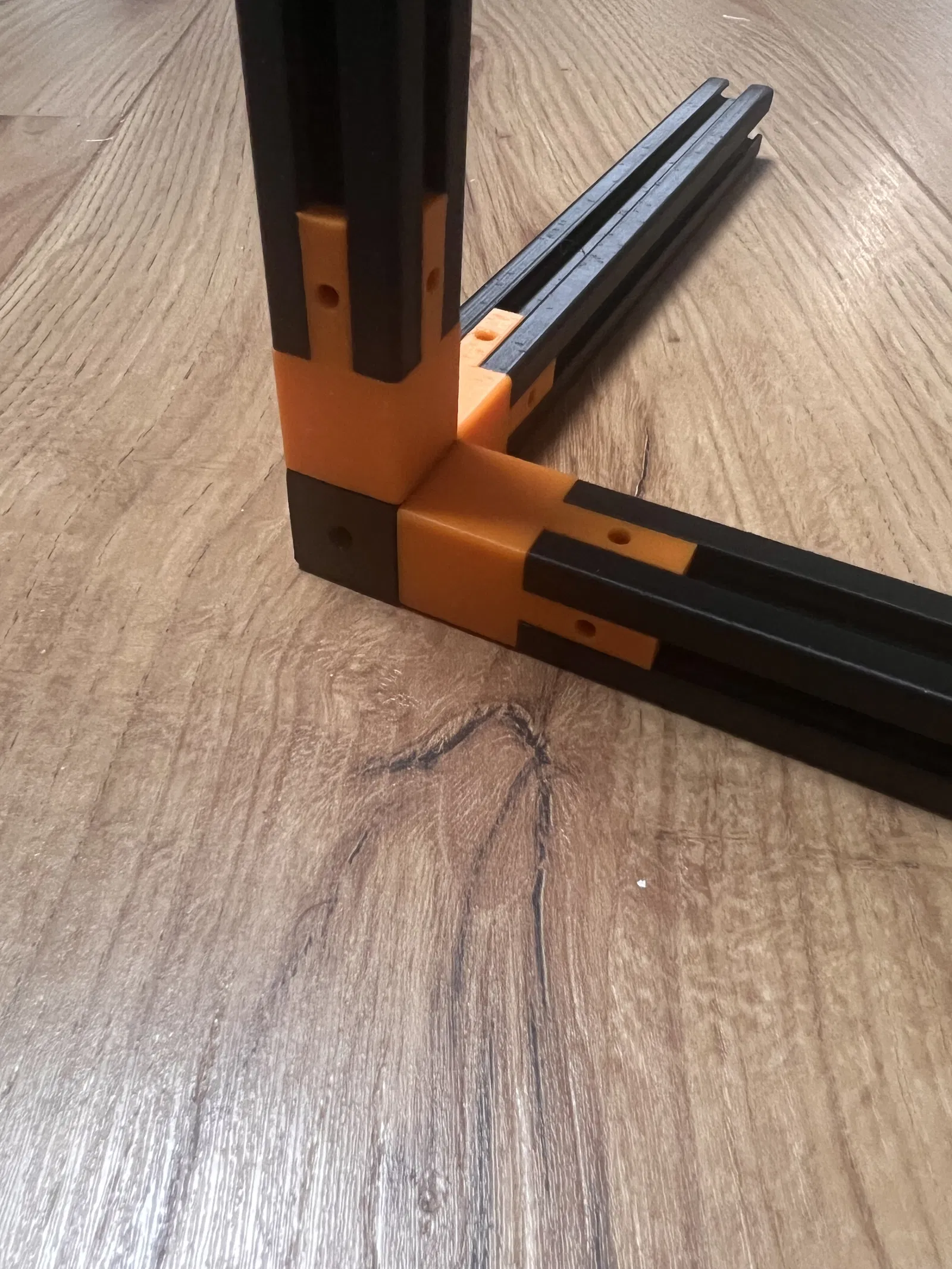

Sử dụng được với các thanh profile in 3D và thanh nhôm.

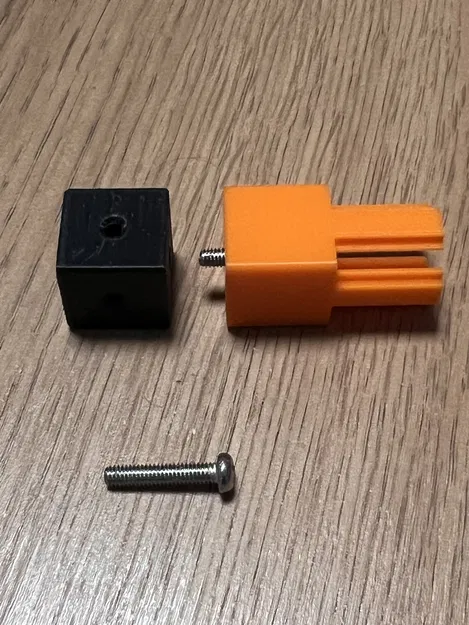

In 4 lớp vỏ. Mình thấy xài PLA là ngon lành rồi. Cái khối lập phương có lỗ 3.2 mm ở mỗi mặt nên bạn có thể bắt ốc M4 trực tiếp vào khối lập phương để gắn các đầu nối.

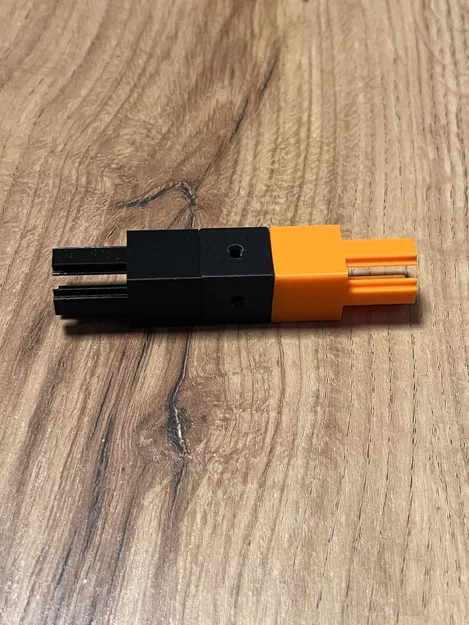

Tôi đã tạo ra một bộ phận đầu nối không có lỗ ở phần "ngón tay" vì nó khít chặt vào các thanh profile in 3D nhờ các lớp, không cần thêm ốc. Tôi cũng đã tạo ra để có kết quả đáng tin cậy khi in các thanh profile "dài" (20 cm - 25 cm).
Các lỗ trên "ngón tay" của đầu nối cũng có kích thước 3.2 mm cho ốc M4.
BOM
- Ốc M4x20 đầu chảo để nối đầu nối với khối lập phương
- Ốc M4x5 lục giác chìm (set-/headless screw) để nối đầu nối với thanh profile
cập nhật

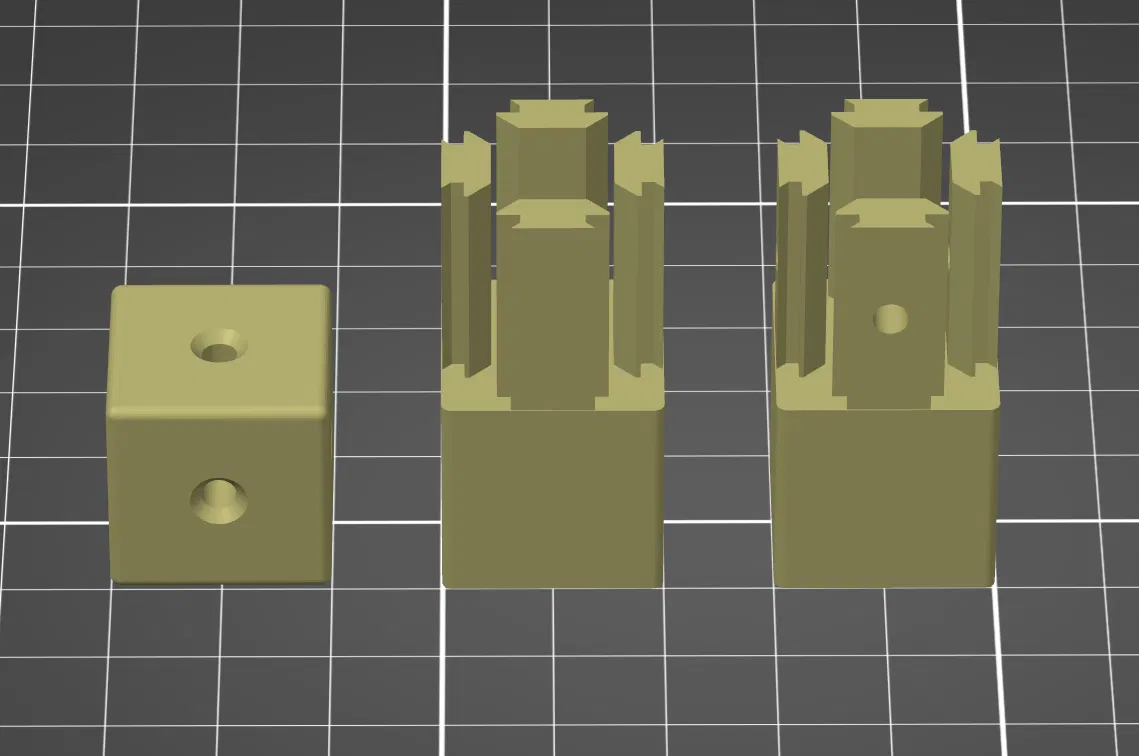

02/01/2025: các ngón tay của đầu nối được giảm còn 17 mm (các file * V2). Việc này sẽ tạo thêm không gian cho đai ốc hoặc các thứ khác trong thanh profile.
