Adapter Ray Cua HO: Từ Truyền Thống Sang EZ Track

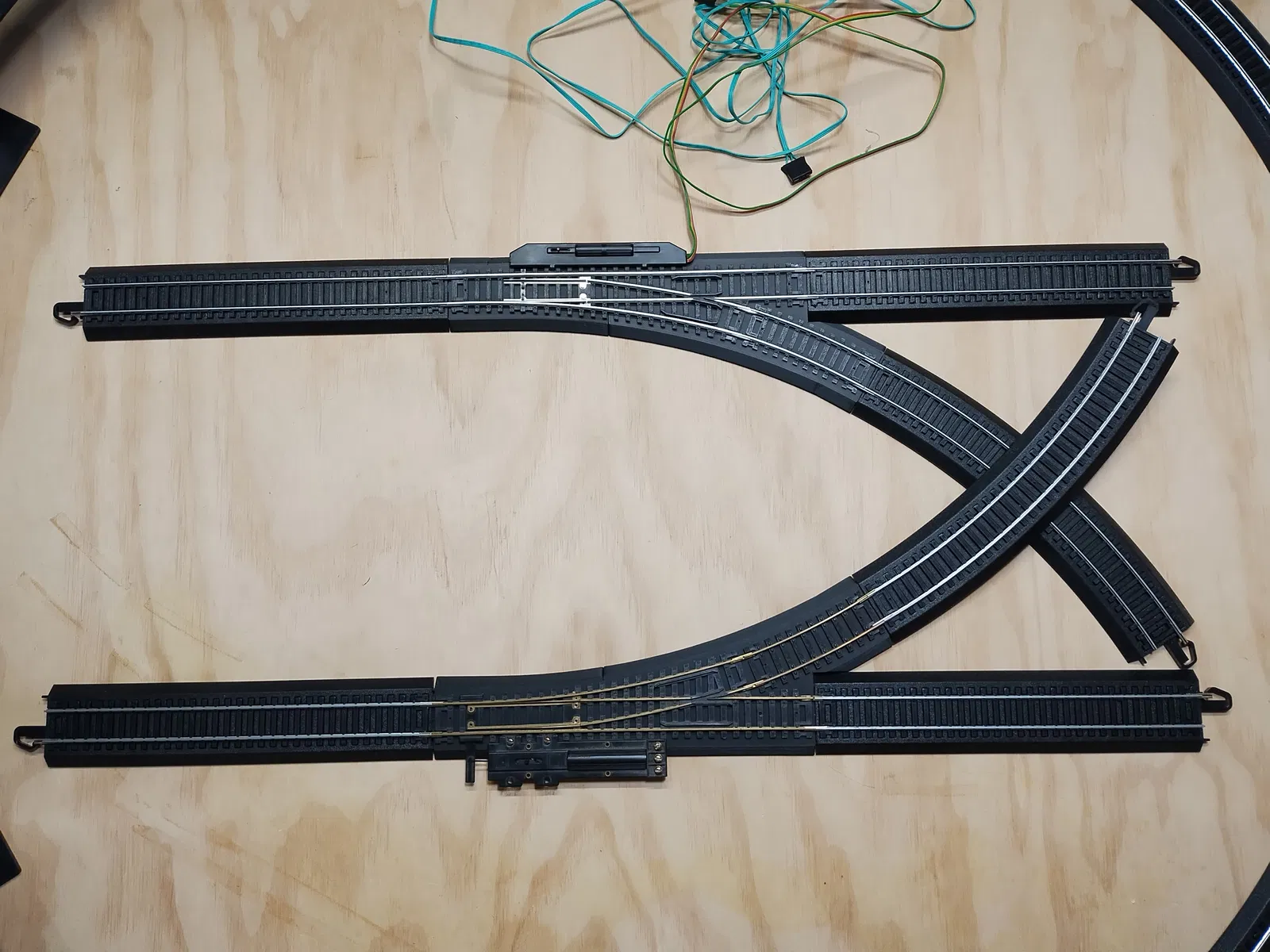

Tui có một cái layout tàu HO theo mùa, tui lắp ráp cho mùa đông rồi lại tháo ra cho mấy mùa khác trong năm, đó là lý do tui khoái cái kiểu ray bấm khớp này. Tui cũng có cả đống ray truyền thống mà ông hàng xóm cho. Thế nên lúc mấy cái ray cua EZ track gặp vấn đề, tui quyết định thiết kế mấy cái adapter để có thể kết hợp ray cua truyền thống của tui vô layout.

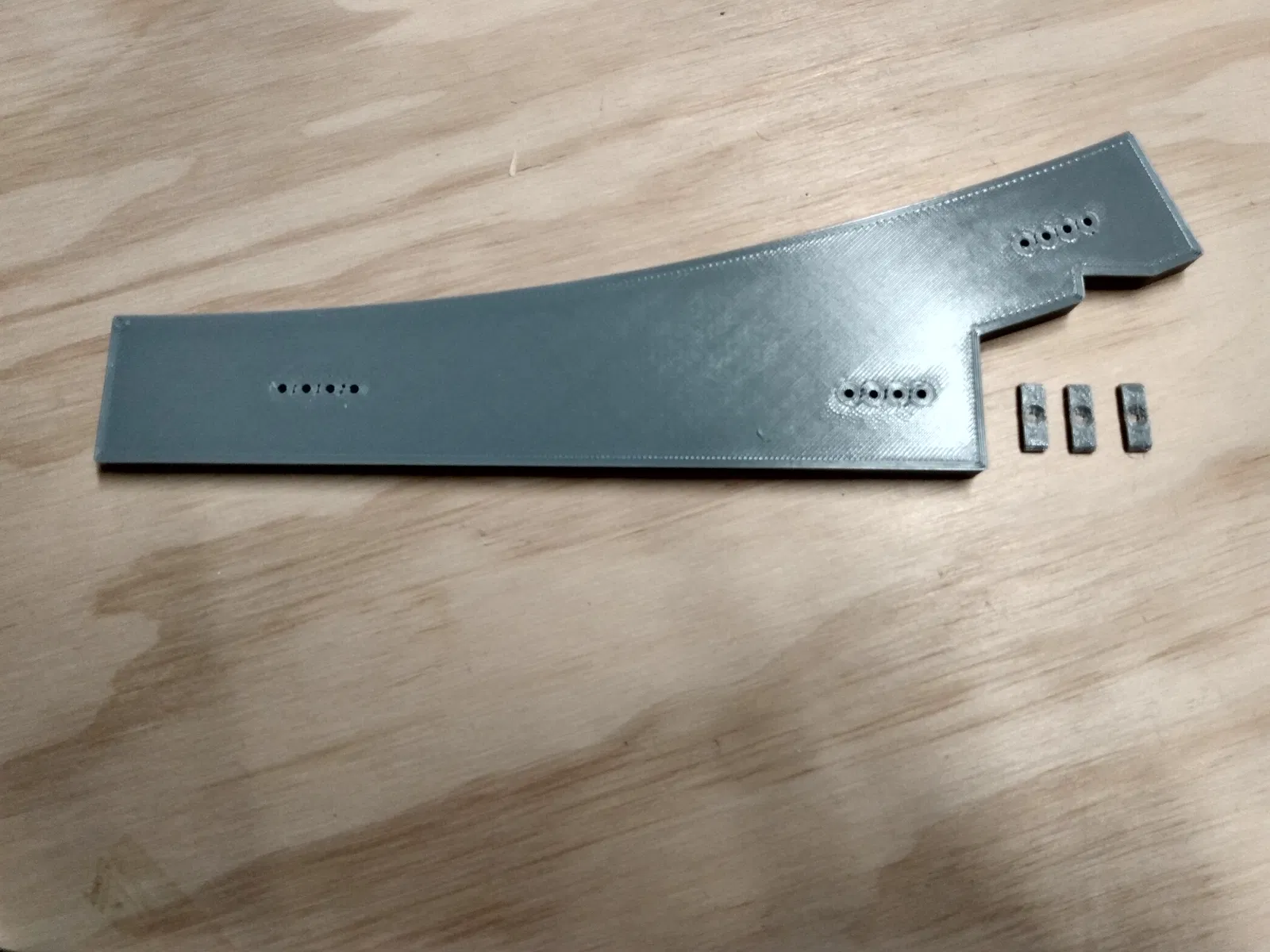

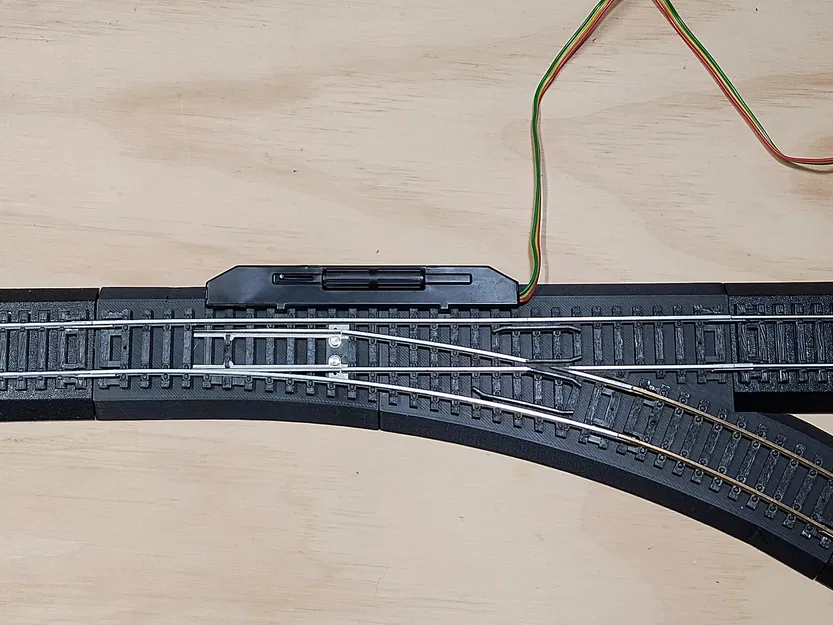

Mấy cái adapter này thực ra là một cái đế ray dày 7.3 mm cho phép ray cua HO truyền thống khớp với độ dày của ray EZ track. Bán kính của mấy cái đường cong là 18". Ray cua có hai loại: loại một mảnh và loại chia làm hai mảnh, để bạn có thể đặt vừa lên khay in. Ghép các mảnh lại với nhau bằng vít kim loại 3/8" #2 (Lỗ lớn hơn trên phần lớn hơn). Bạn không cần phải cố định ray truyền thống vào adapter, ray EZ track sẽ giữ nó lại chỗ cũ. Xin đặc biệt cảm ơn Sendel đã đăng mô hình chốt ray EZ track của bạn ấy (https://cults3d.com/en/3d-model/game/e-z-track-connection-latch). Tui đã dùng cái này để làm adapter của mình.

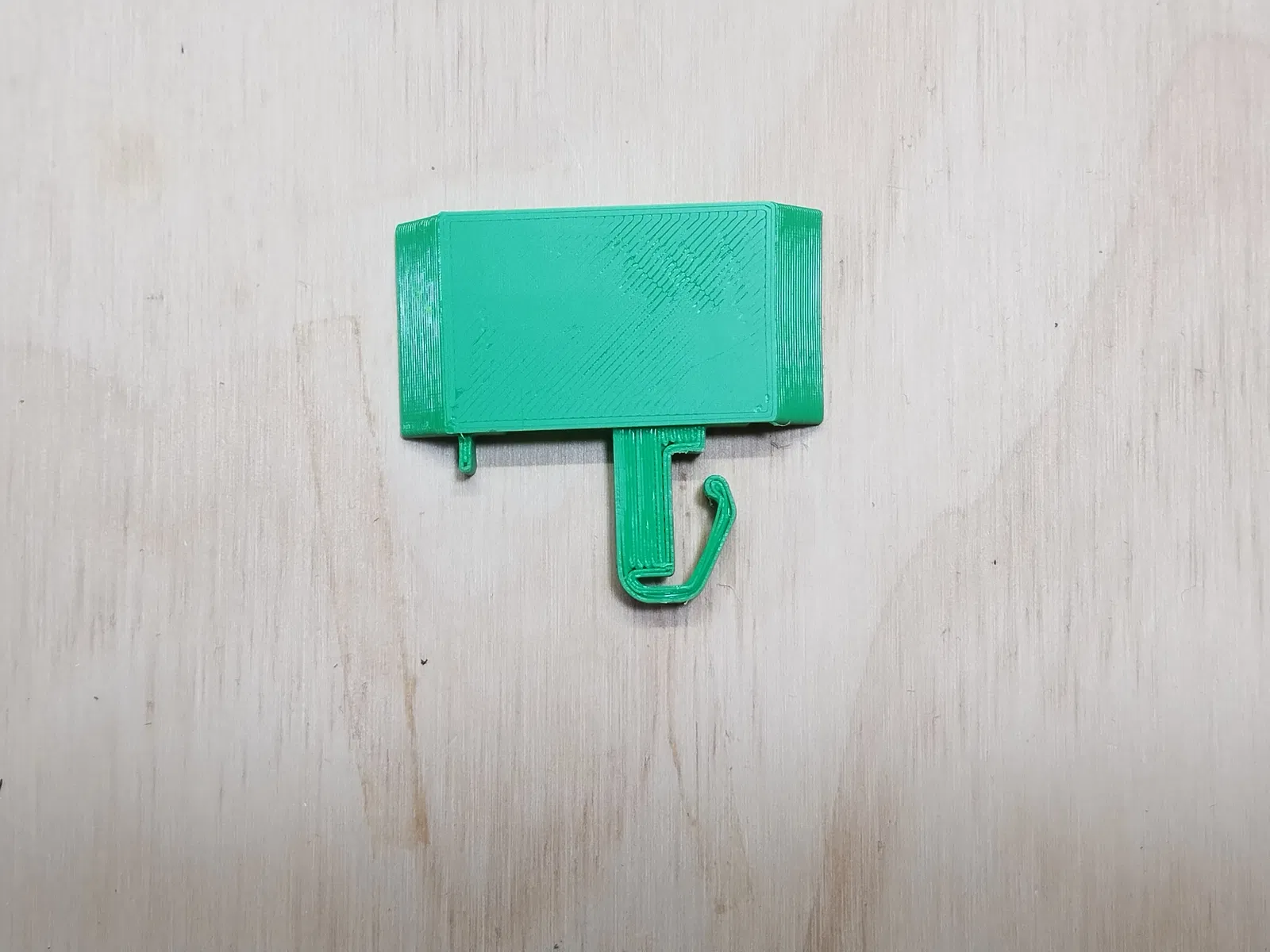

Tui cũng có thêm một mô hình chốt nối ray EZ track có thể thêm vào bất kỳ dự án ray nào. Chiều dài của đoạn này là 25 mm.

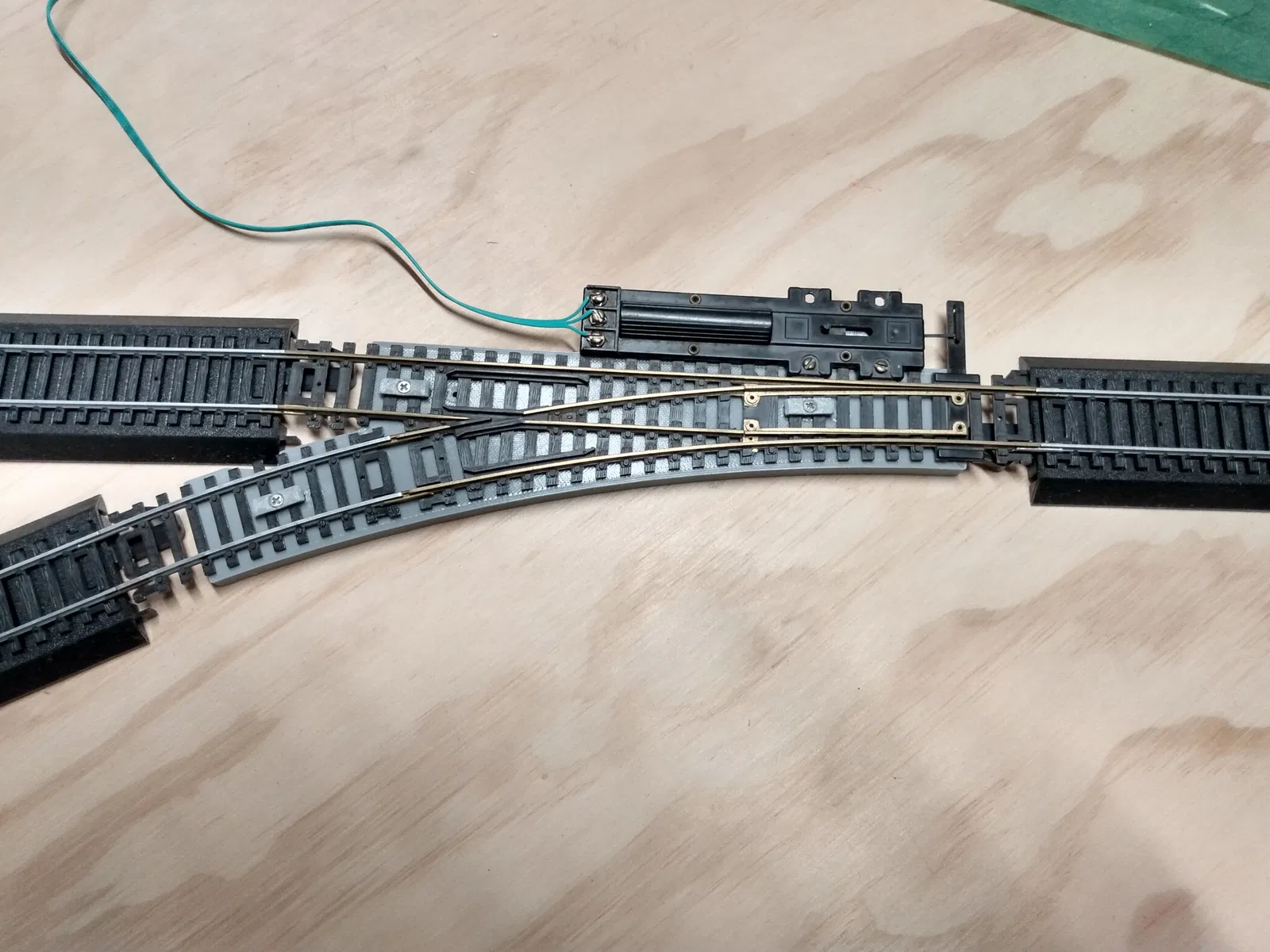

Ngoài ra còn có một mô hình chung cung cấp chiều cao đế ray, nhưng không bấm khớp với ray EZ track. Gắn ray cũ vào đế ray bằng vít kim loại 3/8" #2. Bạn có thể thấy cái vòng đệm in được kèm theo trong mô hình này hữu ích. Dùng mũi khoan #48 cho lỗ xuyên và mũi khoan #46 cho lỗ ren.
