Giá đỡ server và khay in 3D nửa chiều rộng
Giá đỡ server mini kèm khay đựng thiết bị cho các hub nhà thông minh phổ biến, Raspberry Pi 4B, switch TP-Link TL-SG108E và nhiều hơn nữa. Bao gồm hướng dẫn lắp ráp chi tiết và thông số kỹ thuật.
Mô tả
- 20250123 - Thêm biến thể RPi3B nhưng tui không có rpi3B nên mọi người kiểm tra kỹ trước khi in nha!
- 20250123 - Thêm file Headrail vì ban đầu tui quên không thêm vô
Mọi người nhớ ghé qua Github và website của Jeff Geerling để xem thêm tài nguyên mini-rack nha! Project Mini-Rack & Github geerlingguy/mini-rack

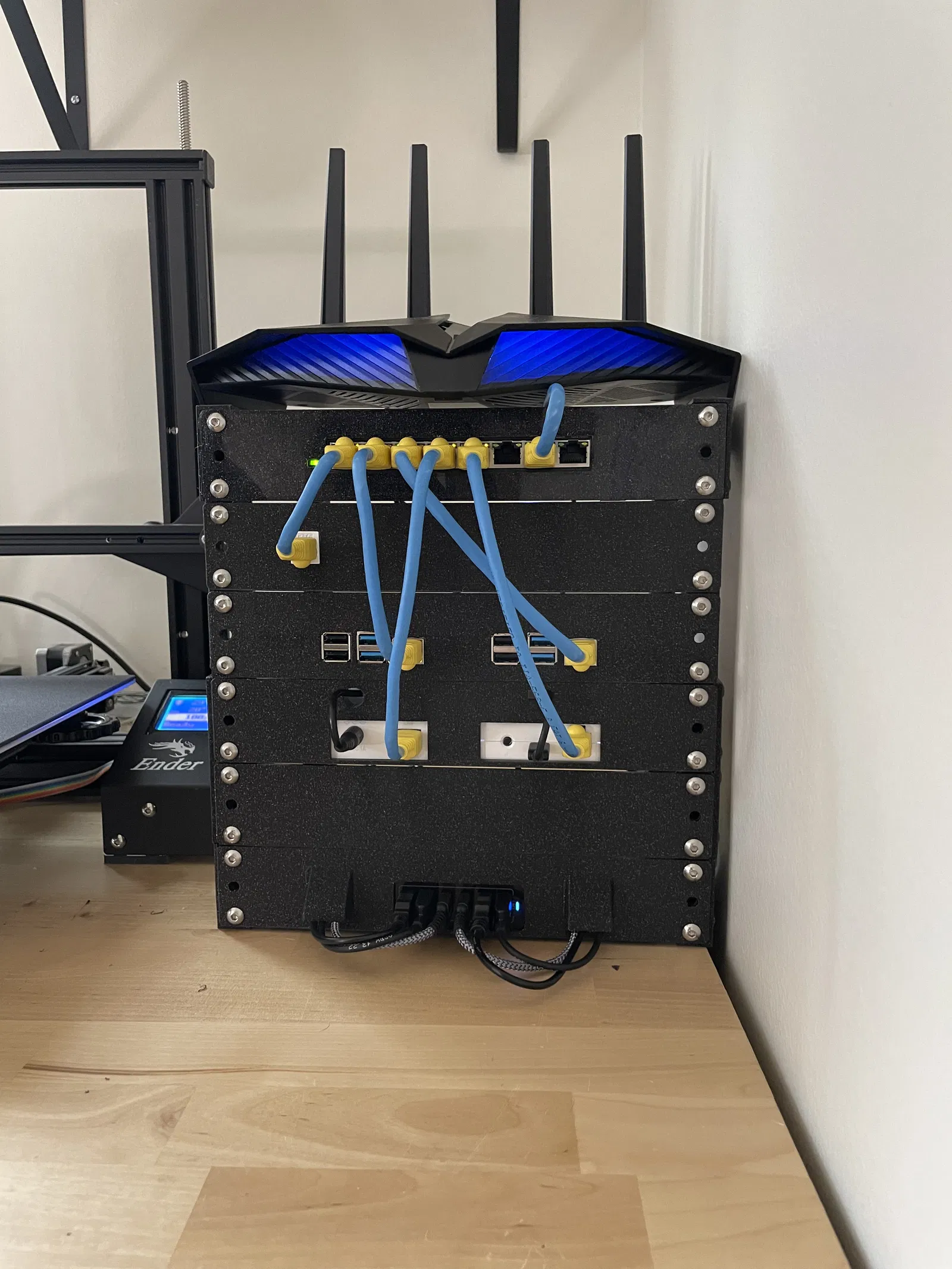

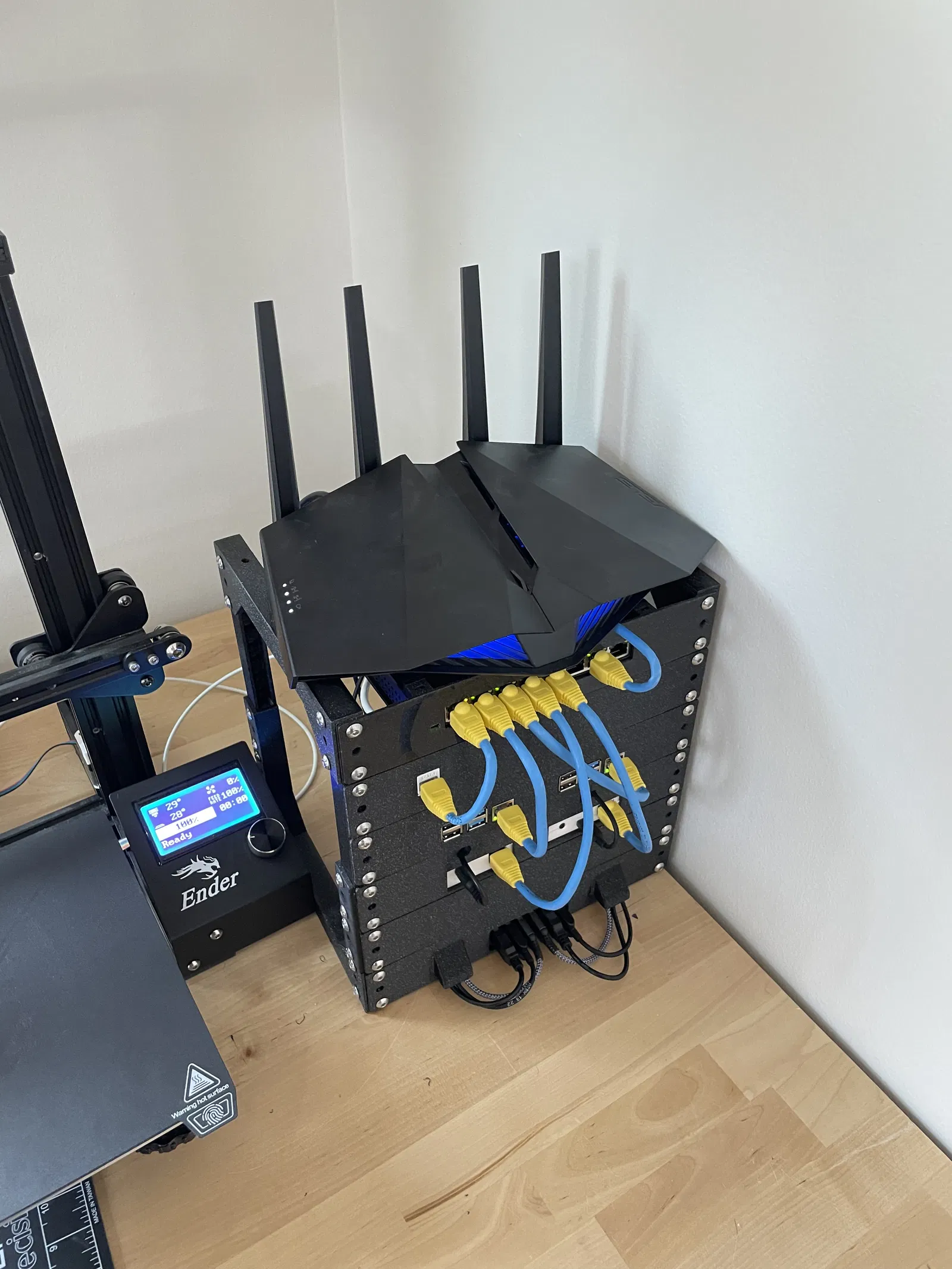

Đây là một cái mini-server rack kiêm khay đựng thiết bị cho các loại:
- Hub Philips Hue
- Bridge/Hub IKEA Tradfri
- 2x Raspberry pi 4B
- 2x Raspberry pi 3B
- Hub Lutron Caseta
- Switch thông minh TP-Link TL-SG108E
- Nguồn USB Anker Powerport 6 cổng
Để lắp ráp, bạn sẽ cần:
- Đai ốc M5 cho khung
- Vít M5x10mm để gắn khay thiết bị vào khung
- Vít M5x12mm cho khớp nối ray khung và chân đế
- Đai ốc M3 cho khay caseta và hue hub; khay switch TP-link
- Vít M3 x 8mm cho khay caseta và hue hub
- Vít M3 x 12mm cho khay switch TP-link
Mọi thứ đều có thể in trên khay của Ender 3, kể cả khung 4U (một số bộ phận cần xoay 45 độ).
Toàn bộ thiết bị của tui đều dùng nguồn 5V nên tui đã dùng nguồn USB Anker Powerport 6 cổng để cấp nguồn cho cả rack chỉ từ một ổ cắm điện. Tui đã dùng:
- Cáp USB-A sang barrel plug 5.5mm x 2.5mm cho hub Philips Hue
- Cáp USB-A sang barrel plug 3.5x1.25mm cho switch TP-link
- Cáp USB-C góc phải USB-A cho các em Raspberry pi
Đây là loại "10in half-rack" tiêu chuẩn với chiều cao đơn vị là 44.5mm. Xem thêm thông số tham khảo tại: https://upload.wikimedia.org/wikipedia/commons/8/84/19_inch_vs_10_inch_rack_dimensions.svg
Tui đã in mẫu này bằng PLA (protopasta HTPLA Empire strikes black), 3 lớp tường, 15-20% lưới gyroid, có hỗ trợ (supports) khi cần.
