Đế gắn Camera/Ăng-ten DJI O4 cho iFlight Chimera 7 Pro

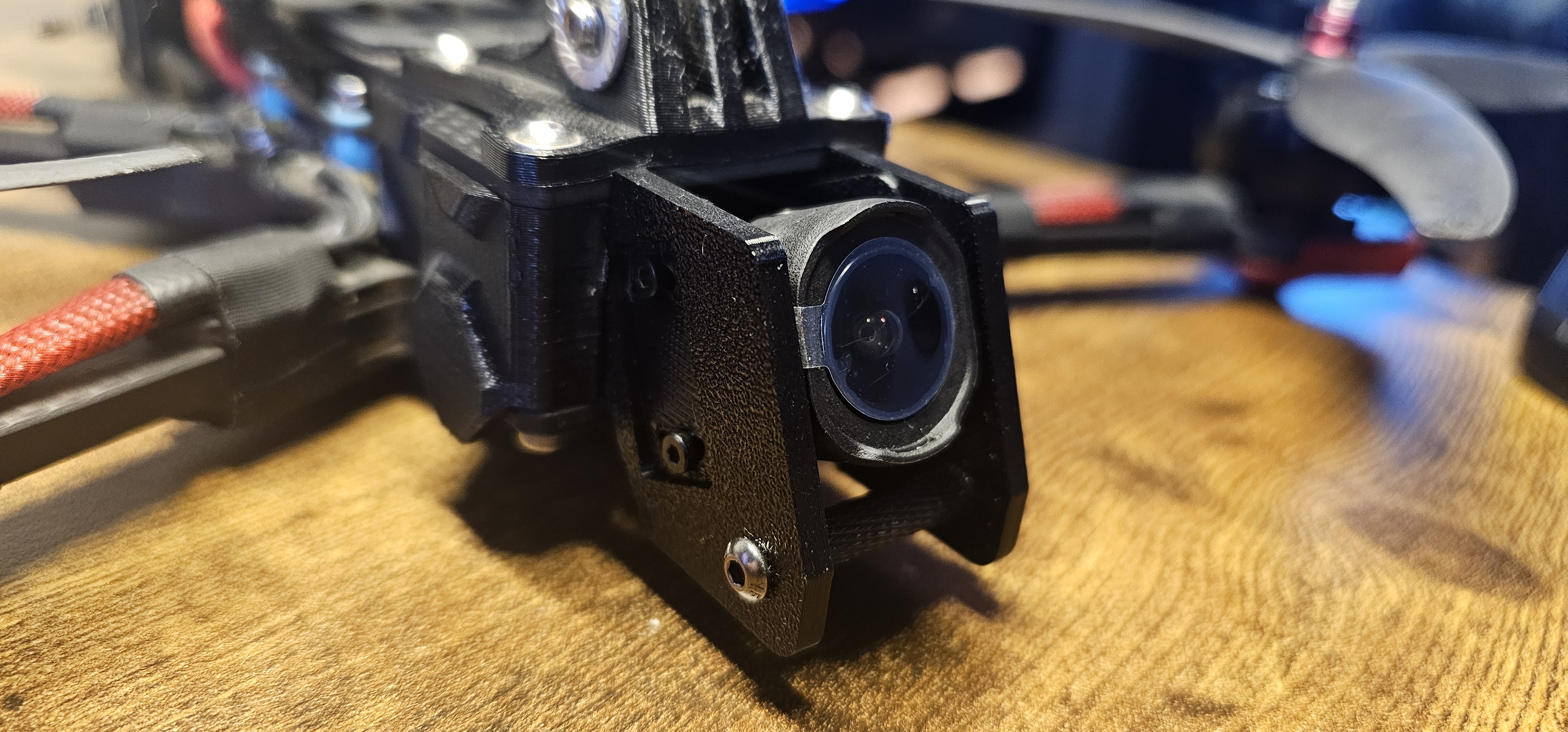

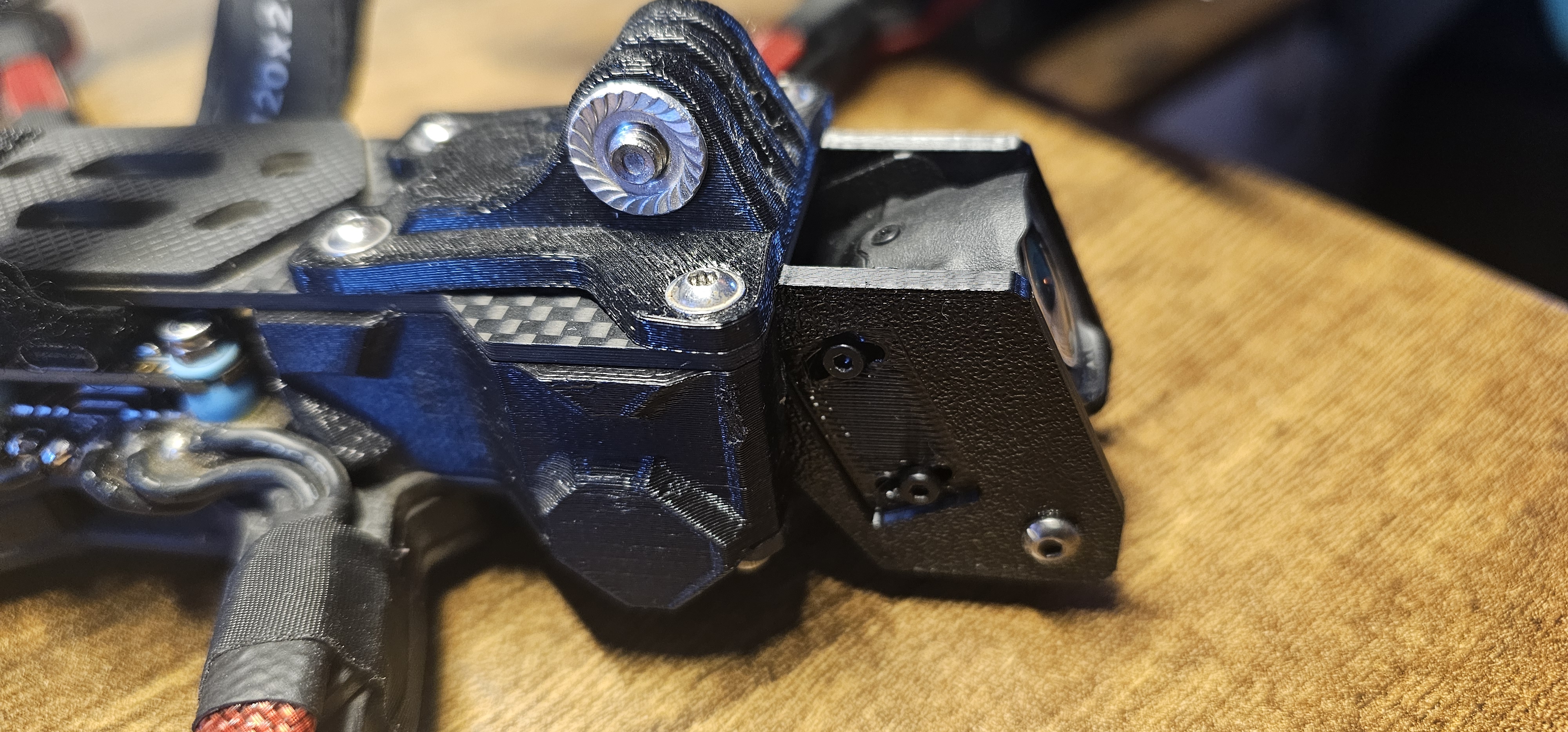

Tui có thiết kế và làm ra hai bộ phận: một đế gắn camera có đế mềm bằng TPU và một đế gắn GPS/ăng-ten.

Bản thân đế gắn camera được in bằng PETG, còn đế mềm thì in bằng TPU với mật độ 100%.

Cáp DJI gốc hơi ngắn, nên tui phải đặt camera gần vào giữa hơn. Kết quả là cánh quạt hầu như không thấy, chỉ khoảng 2mm cánh quạt bên trái xuất hiện trên màn hình. Khi nào có cáp MIPI mới, tui sẽ cập nhật đế gắn camera.

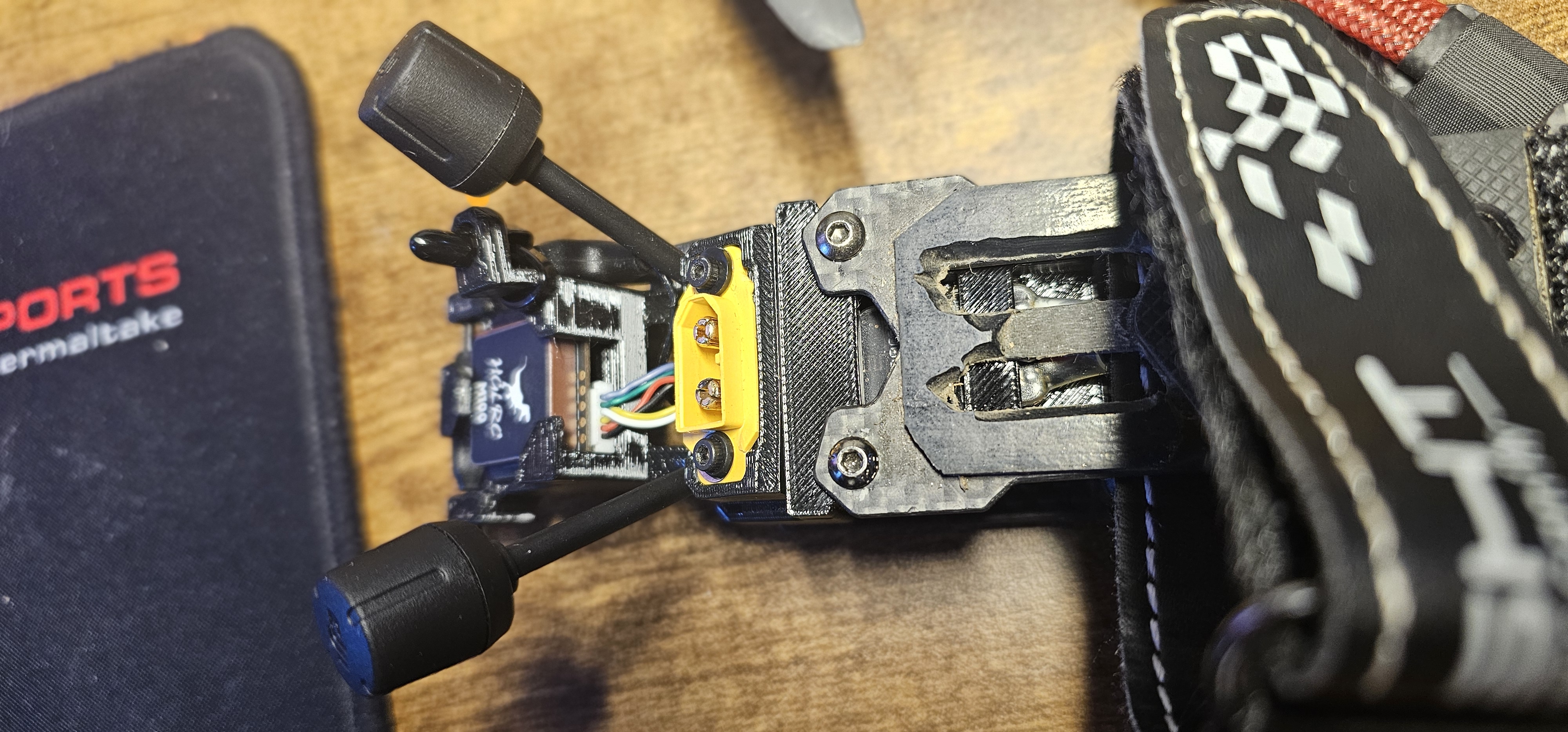

Đế gắn bo mạch GPS/radio cần có cấu trúc hỗ trợ khi in. Bộ phận này cũng được in với mật độ 100%. Tui dùng các miếng chèn kim loại M2x4mm để cố định phích cắm cáp pin, và có đủ không gian cho ốc M2x20mm. Mặc dù hơi chật quanh phích cắm nguồn, nhưng tui tin là nó sẽ chắc chắn.

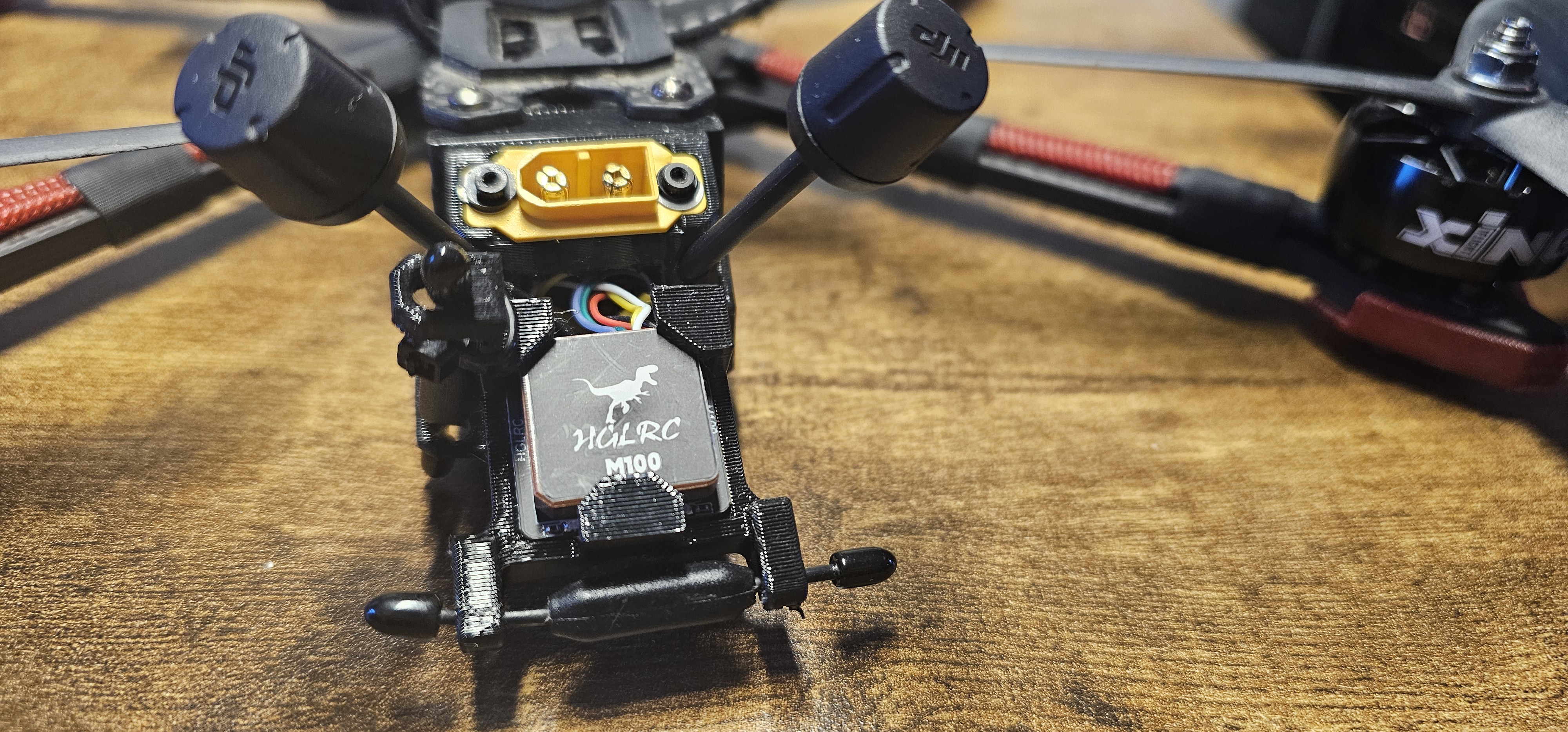

Đế gắn GPS được thiết kế cho bộ GPS có kích thước 21x21x8mm. Tui dùng GPS HGLRC M10, và nó gắn vừa. Ngoài ra, tui dùng liên kết RC RP3 ELRS của Radiomaster, và các ăng-ten gắn rất đẹp. Lưu ý là thiết lập này không tương thích với nắp đậy bên hông gốc.
