Mô hình hộp số tự động

Mô hình này chắc là ráp hơi khó, nên anh em cứ từ từ nha. Càng hiểu về hộp số tự động thì việc ráp sẽ càng dễ dàng hơn.

Tôi luôn tò mò về cách hoạt động của hộp số tự động và hộp số sàn, đây là một bài tập để hiểu và thiết kế tôi đã làm trong thời gian rảnh. Tôi đánh giá cao mọi lời phê bình mang tính xây dựng để giúp cải thiện mô hình này.

1. In từng bộ phận, số lượng bộ phận cần thiết được ghi trong tên tệp, nếu bạn cần nhiều hơn một.
2. Đặt "planet carrier back" lên một bề mặt phẳng, sau đó đặt ba bánh răng hành tinh lên các chốt/ trục được cung cấp. Độ khít phải lỏng để đảm bảo các bánh răng quay dễ dàng.
3. Đặt bánh răng mặt trời số 1 vào giữa để ăn khớp với các bánh răng hành tinh, độ khít phải chặt, nhưng tất cả các bánh răng phải quay trơn tru.
4. Trượt "ring gear (in 3 lần)" lên trên cả ba bánh răng hành tinh, độ khít lại chặt nhưng quay dễ dàng sau khi lắp đúng.

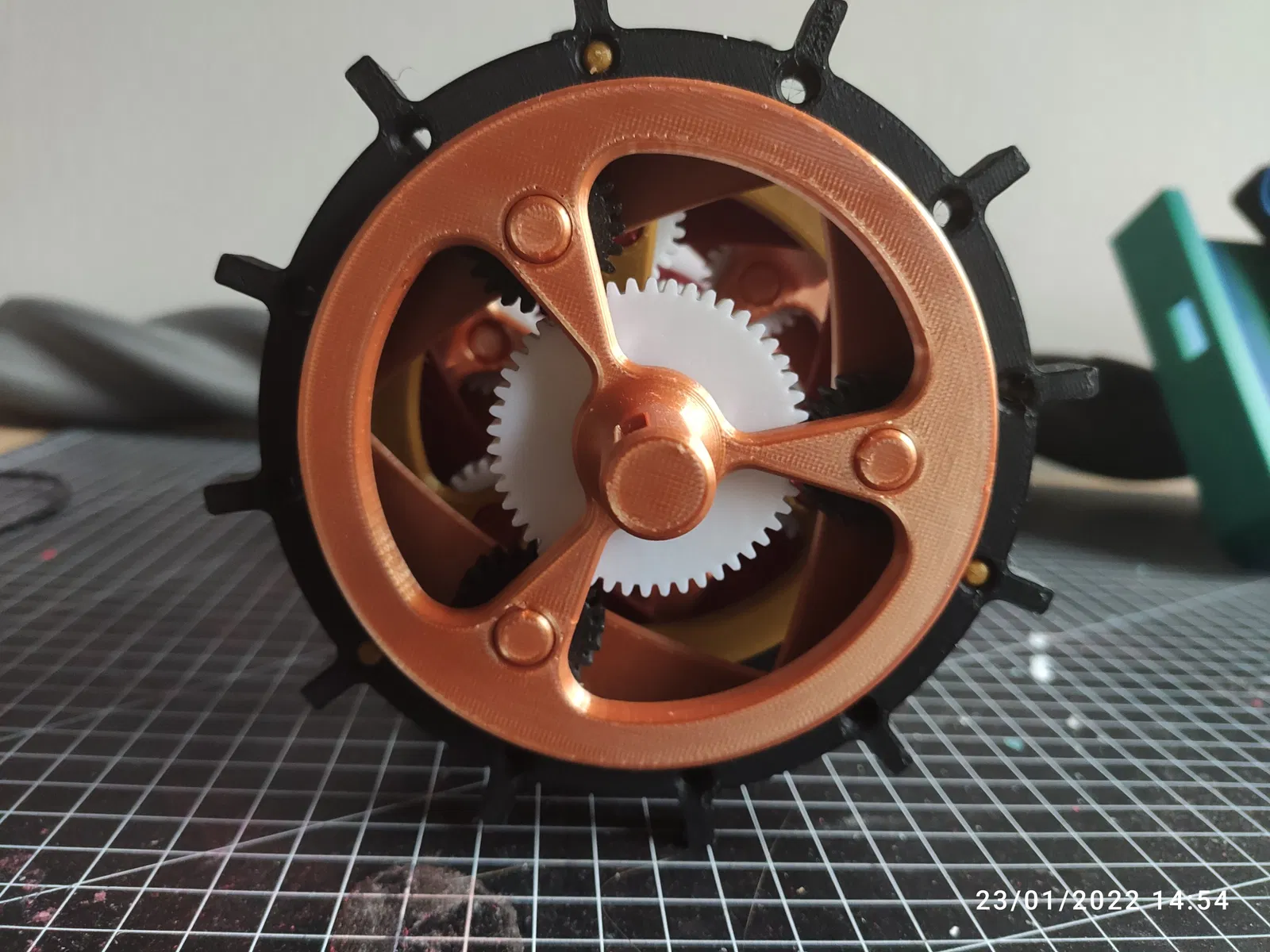

5. Đặt "planet carrier front (bộ đầu tiên)" lên ba chốt của bộ mang hành tinh phía sau để hoàn thành bộ bánh răng hành tinh đầu tiên. Cẩn thận đừng làm kẹt các bánh răng.
6. Lắp "intermediate shaft" vào bánh răng mặt trời đầu tiên, và trượt "spacer between planetary gearsets" lên trục đó. Độ khít phải lỏng.
7. Đẩy "planet carrier front (bộ thứ hai)" hoàn toàn vào miếng đệm đã lắp trước đó và lắp các chốt từ bộ phận này vào các lỗ tương ứng trong bánh răng hành tinh đầu tiên.
8. Đẩy bánh răng mặt trời thứ hai hoàn toàn lên bộ mang hành tinh phía trước của bộ thứ hai dọc theo trục trung gian.
9. Lắp ráp riêng "planet carrier back (in 3 lần)", thêm 3 bánh răng hành tinh và bánh răng hành tinh thứ hai và đặt chúng bên cạnh các bộ phận đã lắp ráp trước đó.
10. Hạ các bộ phận đã lắp ráp trước đó qua lỗ trong "planet carrier back (in 3 lần)". Phần này hơi khó, đảm bảo các bánh răng hành tinh và bánh răng mặt trời ăn khớp đúng cách. Ba chốt, cũng là trục cho các bánh răng hành tinh, phải vào "planet carrier front (bộ thứ hai)". Bây giờ bộ bánh răng hành tinh thứ hai trong ba bộ đã được lắp ráp, gần xong!
11. Đặt các chốt trên "inside connector" vào ba lỗ tương ứng trên "planet carrier back (in 3 lần)", cẩn thận đừng làm gãy chúng!
12. Đẩy các chốt trên "planet carrier front (bộ thứ ba)" hoàn toàn vào bánh răng hành tinh của bộ thứ hai, một lần nữa hãy cẩn thận hư hỏng bộ phận đã in.
13. Lấy ba bánh răng hành tinh cuối cùng, "sun gear (bộ thứ ba)" và "planet carrier back (in 3 lần)" lắp ráp chúng theo cách tương tự như trước đây. Đảm bảo tất cả các bánh răng có thể quay tự do. Bộ phận "inside connector" phải vừa với lỗ lớn hơn trên bánh răng mặt trời thứ ba.
14. Lắp "connector sun gear to C2" vào các lỗ nhỏ hơn ở mặt sau của bánh răng mặt trời thứ ba.

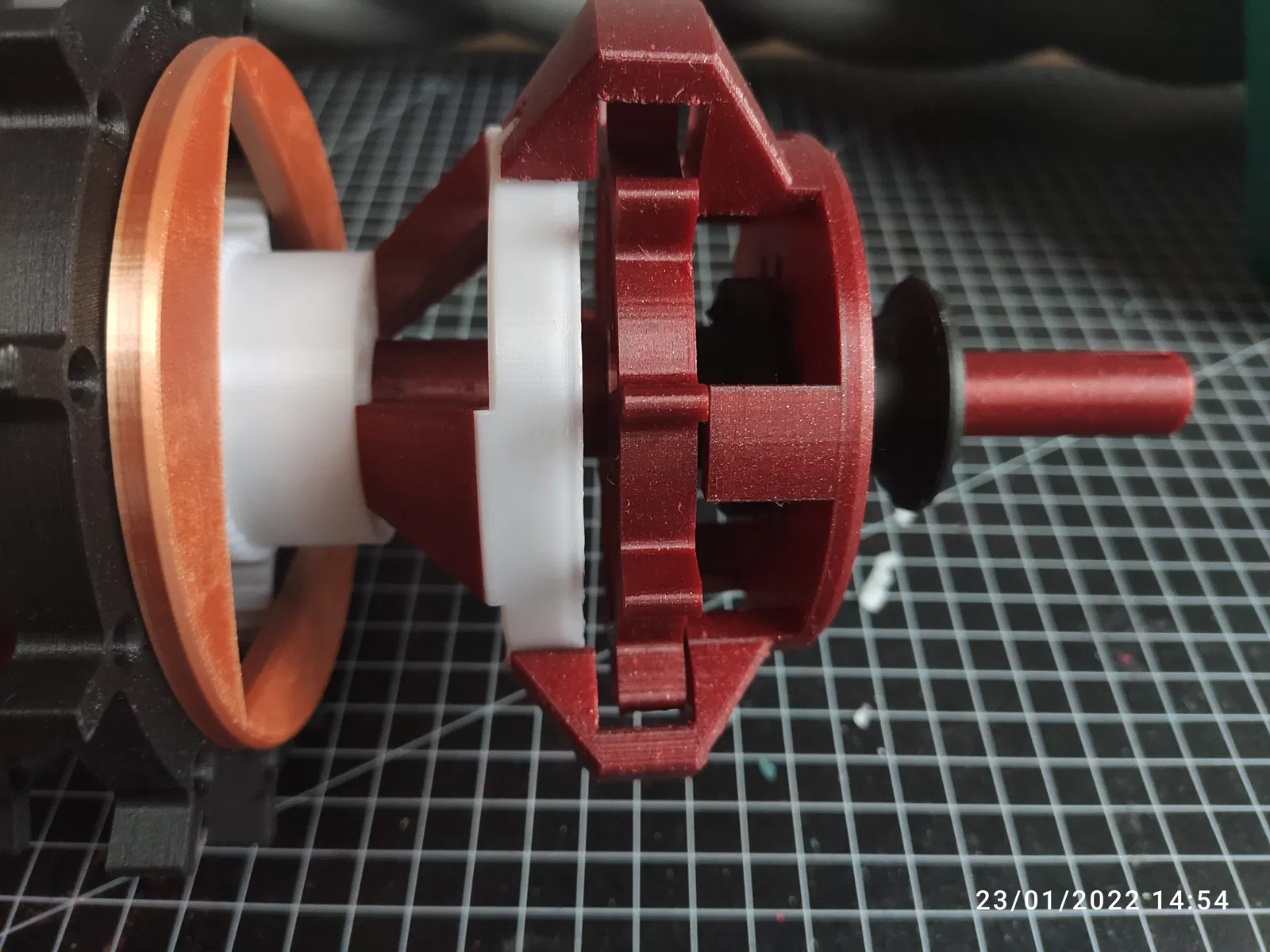

15. Lắp "C2 clutch disc" vào đầu cuối của "inside connector".
16. Lắp "intermediate shaft connector" vào đầu cuối của trục trung gian.
17. Lắp "C2 clutch counterpart" lên ba ngón tay chìa ra từ mặt của "connector sun gear to C2".
18. Bộ phận cuối cùng: lắp "driveshaft" vào hình dạng của mặt sau của bộ ly hợp C2.

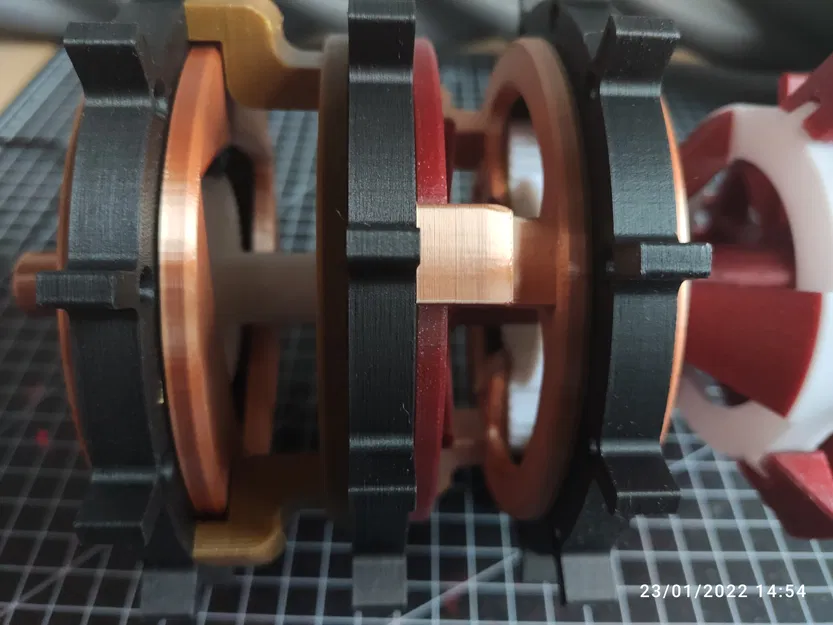

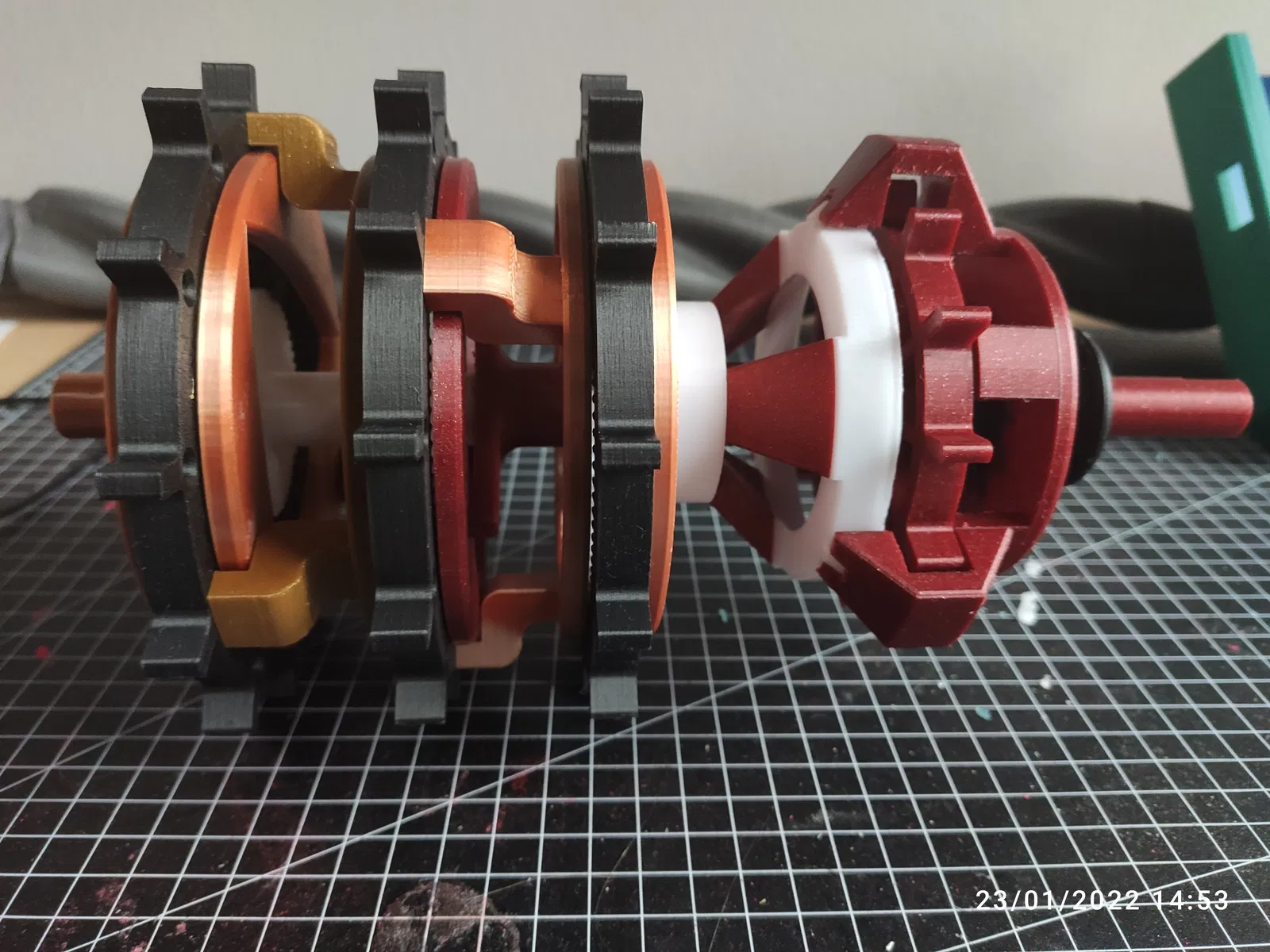

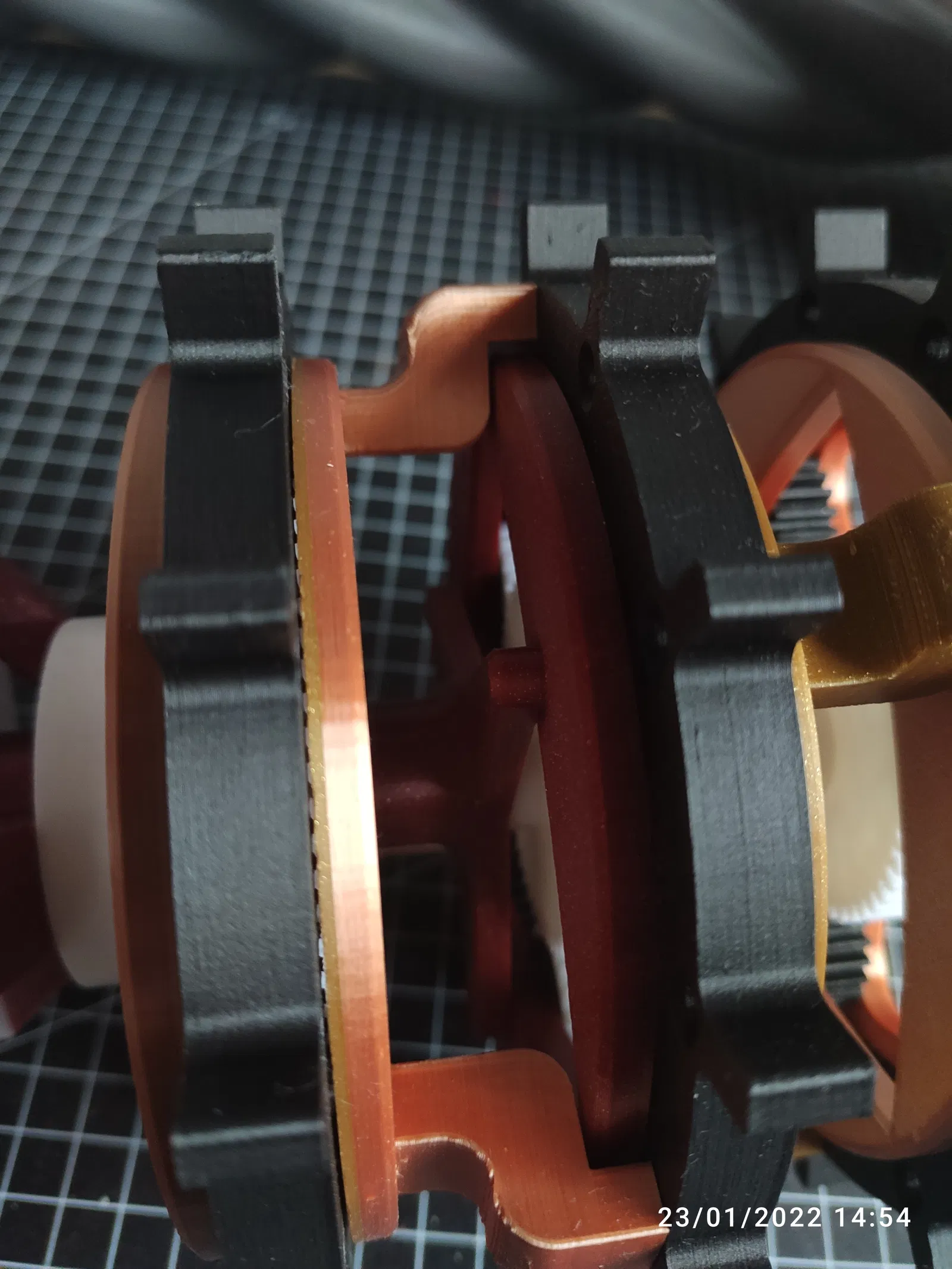

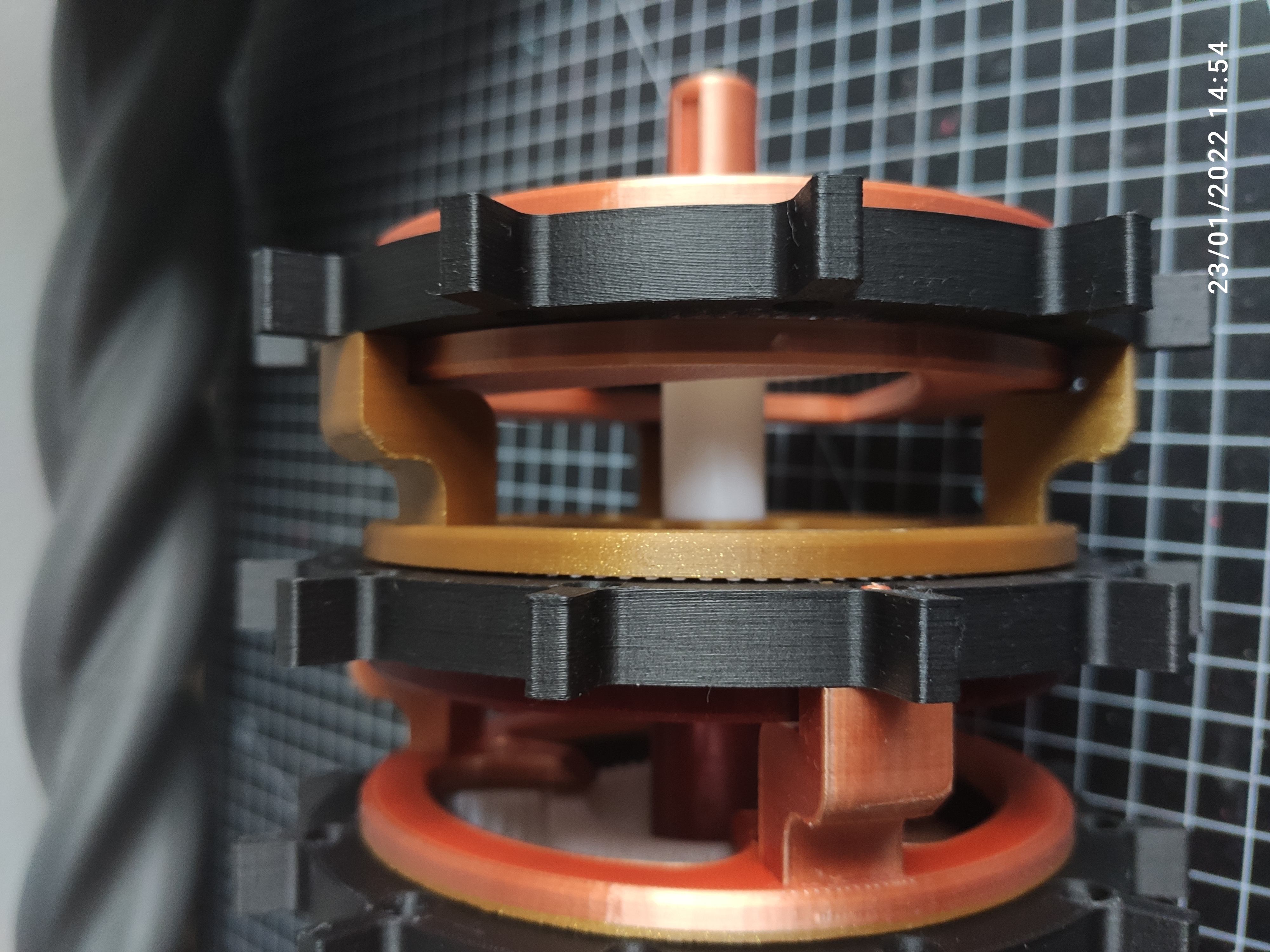

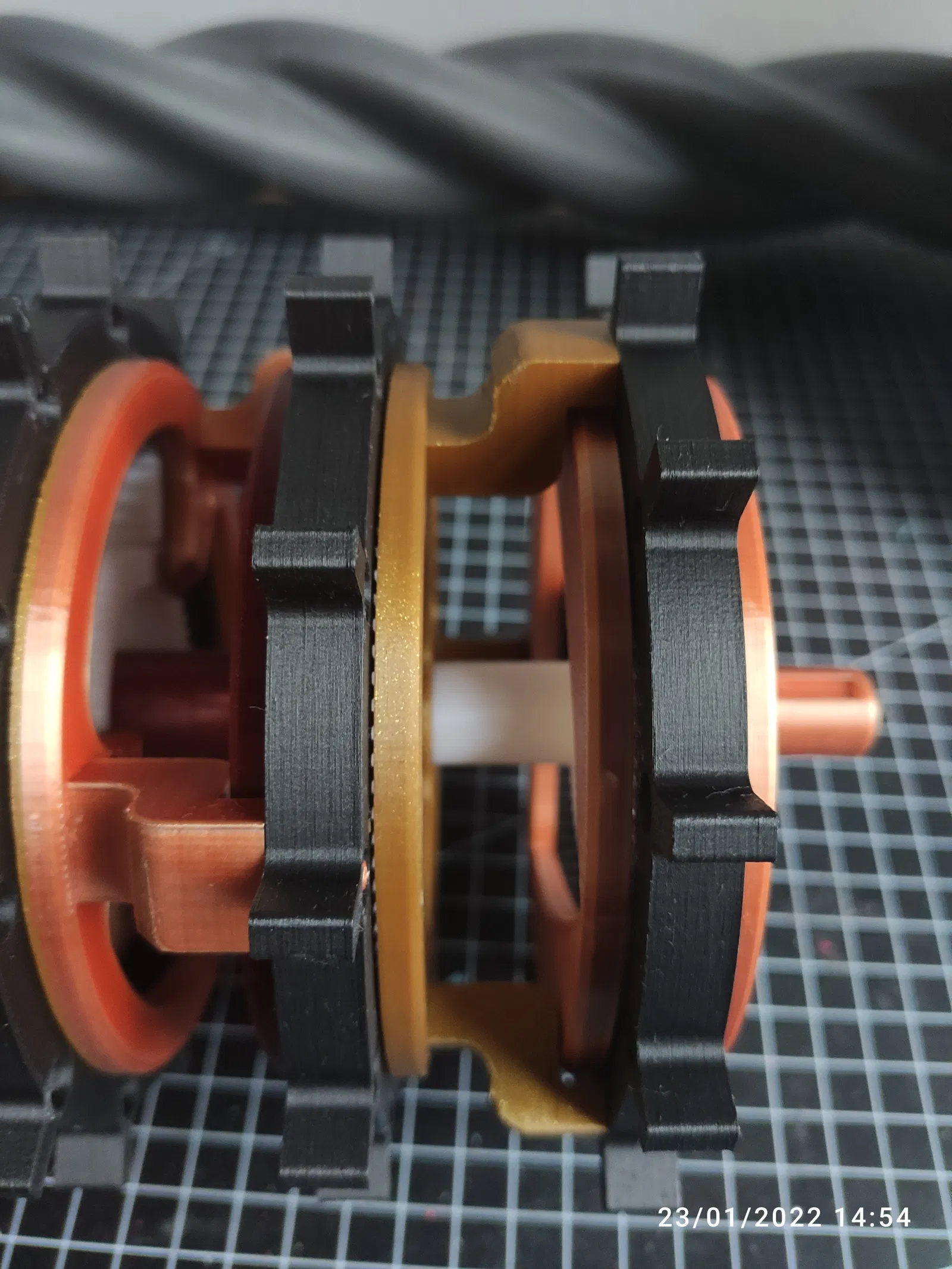

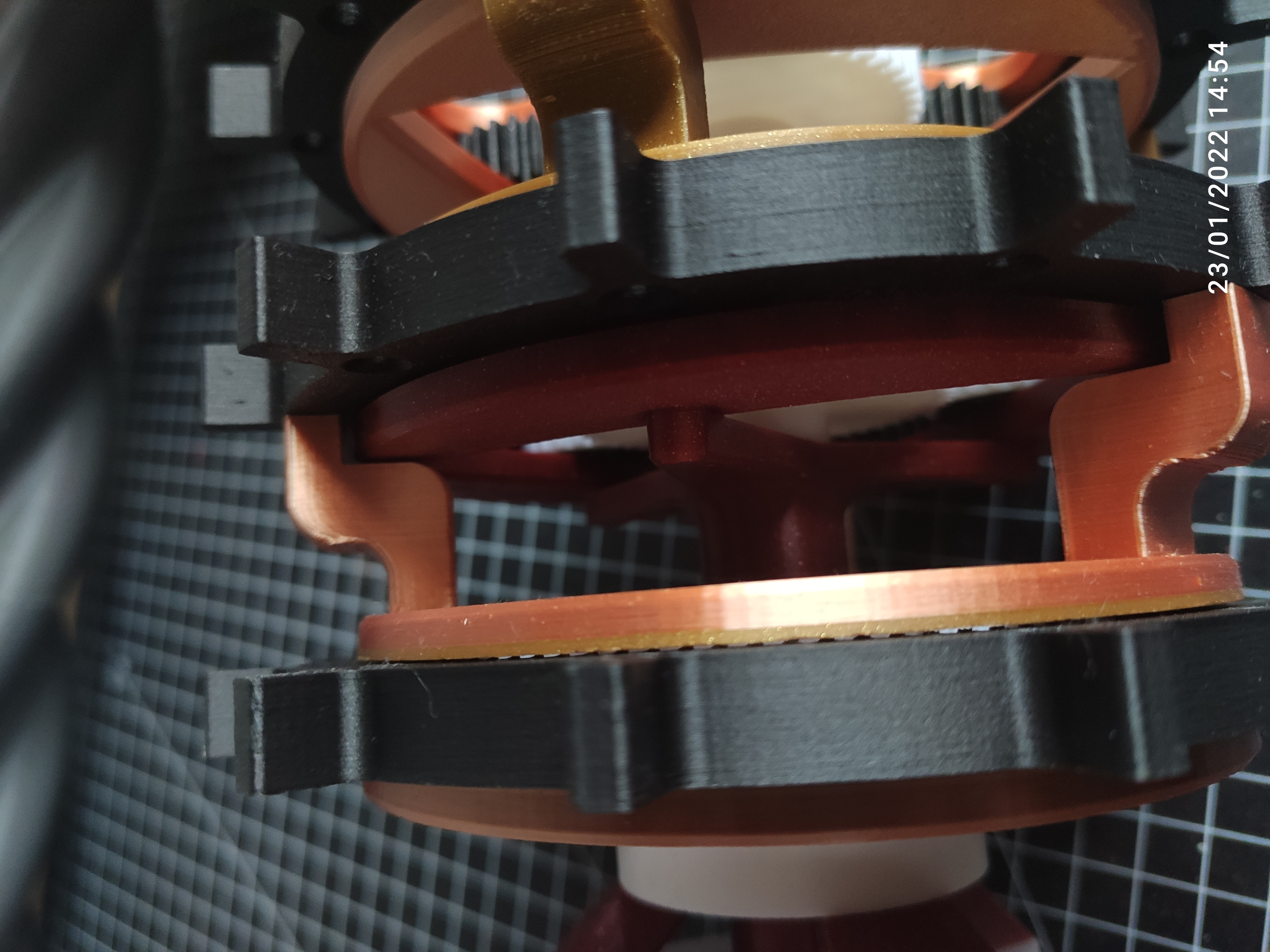

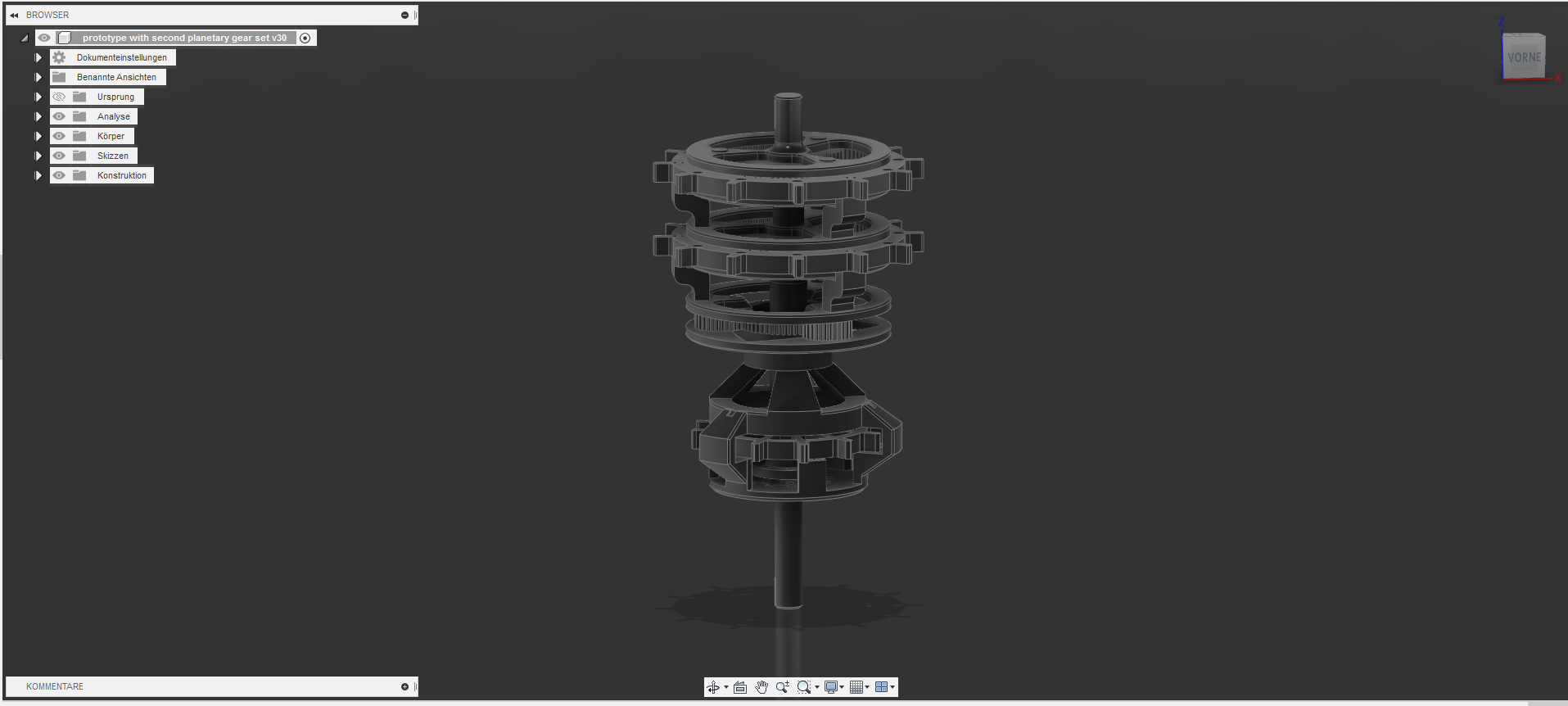

Đã thêm một số hình ảnh nữa để hiển thị rõ hơn các bộ phận đi vào đâu và cách chúng tương tác. Video giải thích thêm về cách hoạt động của hộp số tự động và cách chọn số có thể tìm thấy tại đây:
