Mô hình động cơ dạng tỏa (Radial Engine Model)

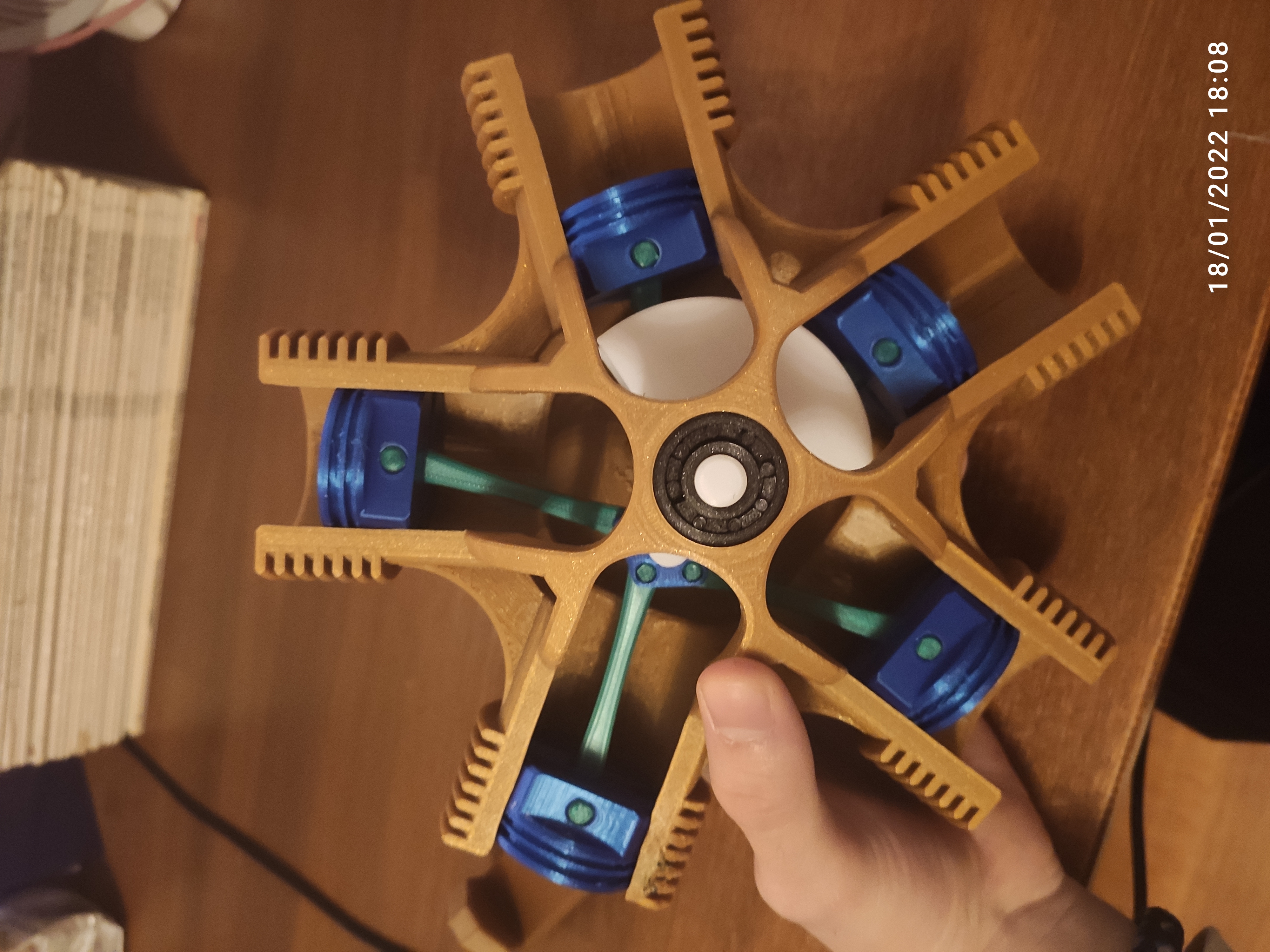

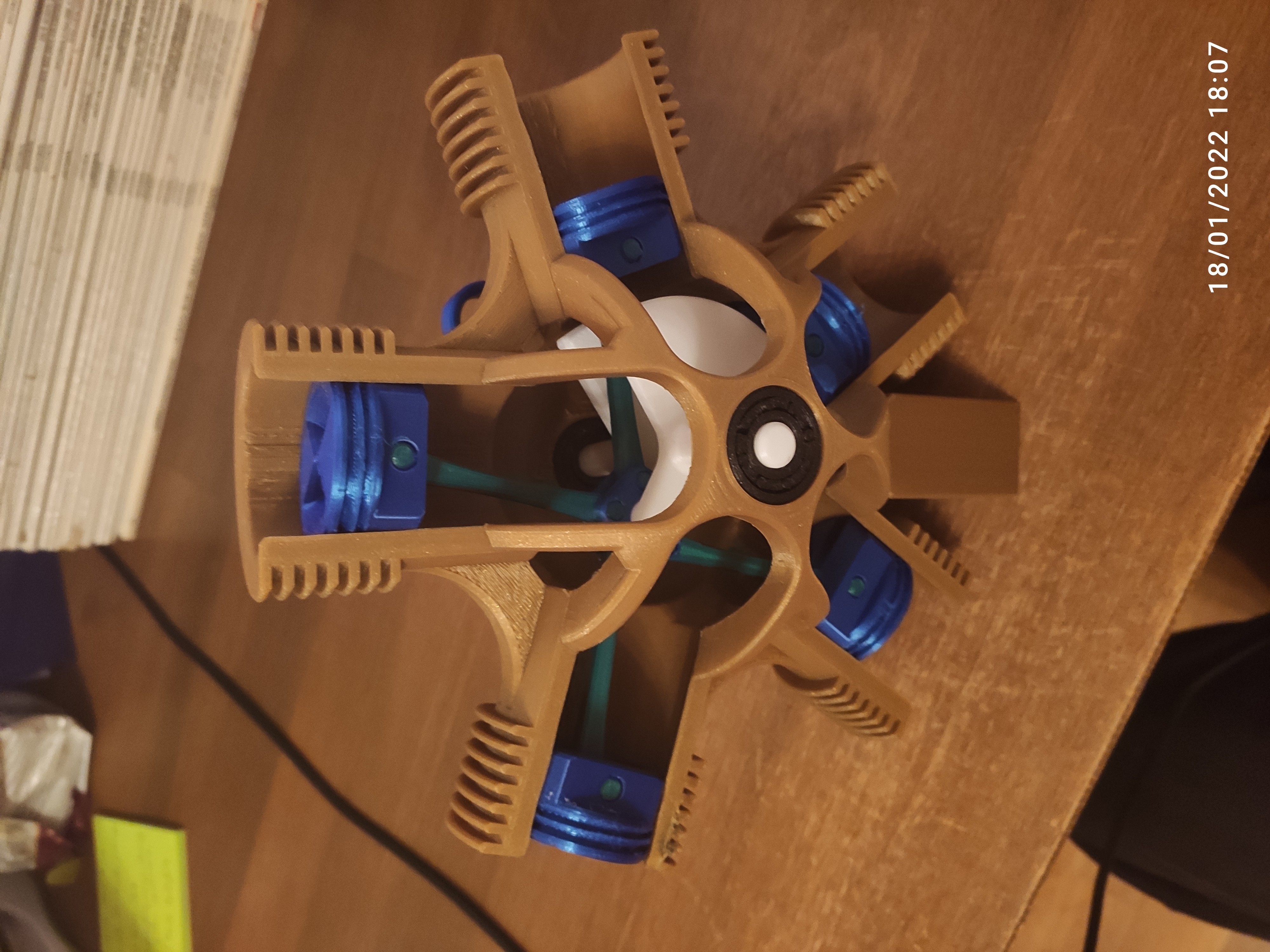

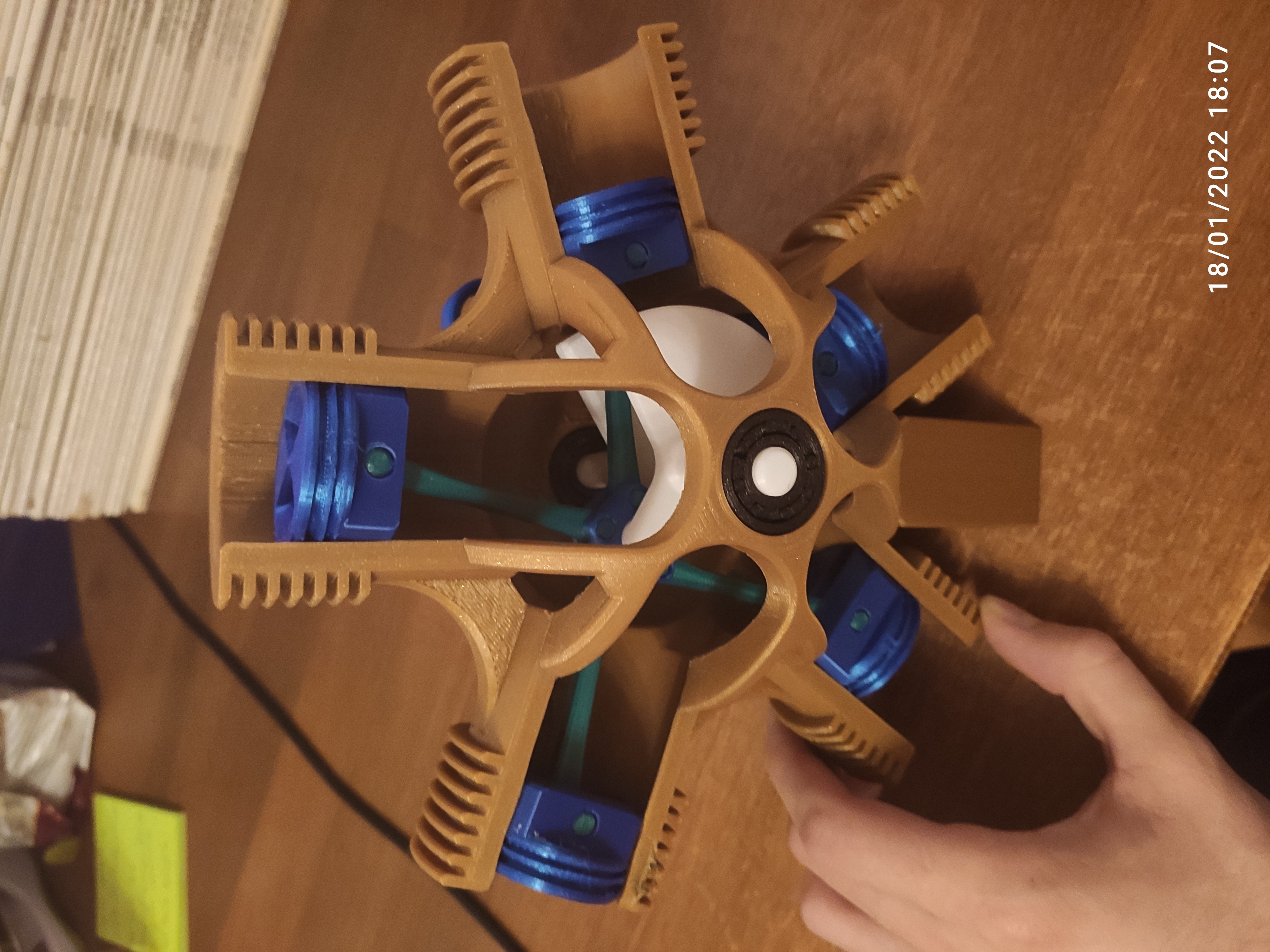

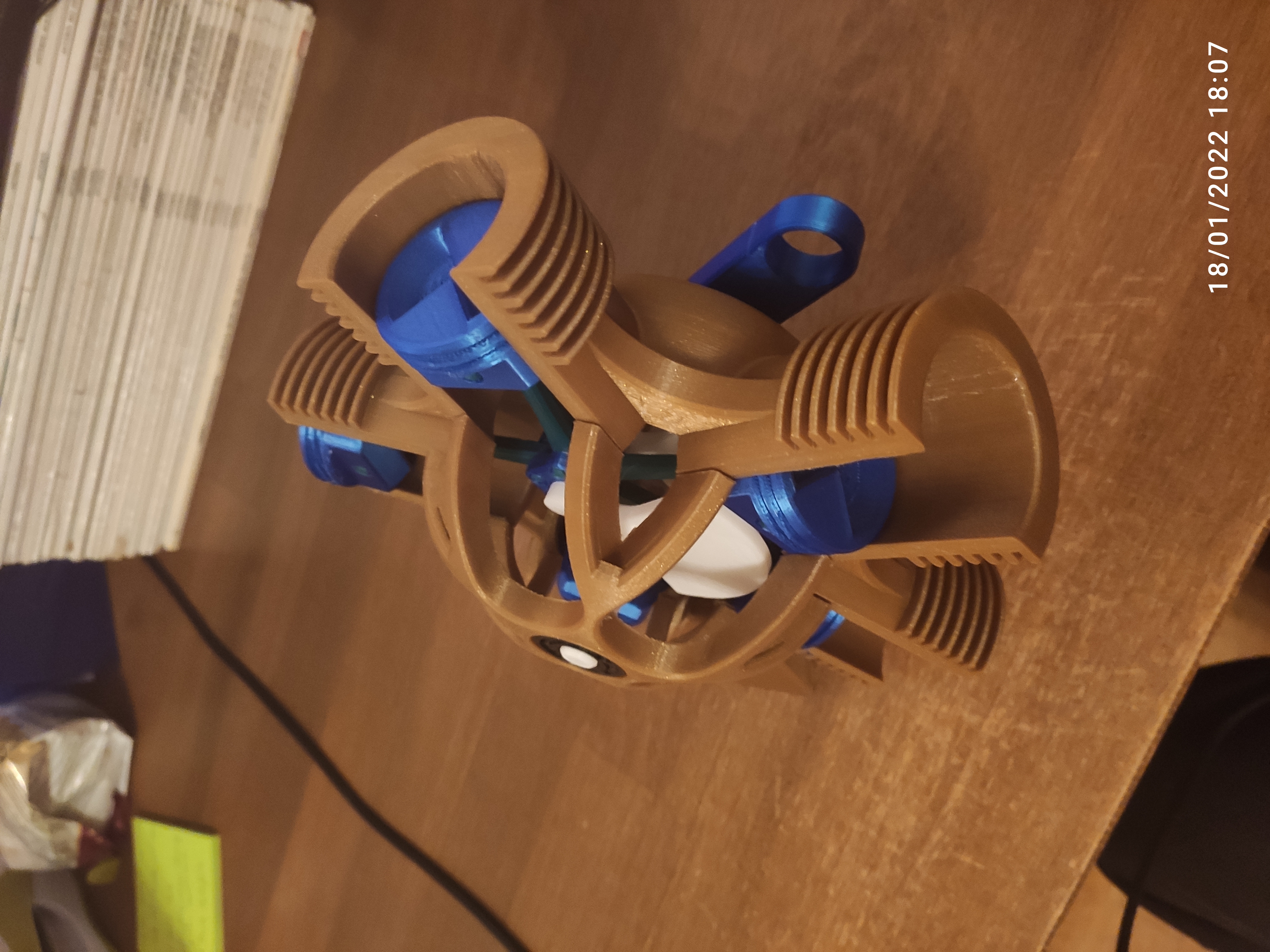

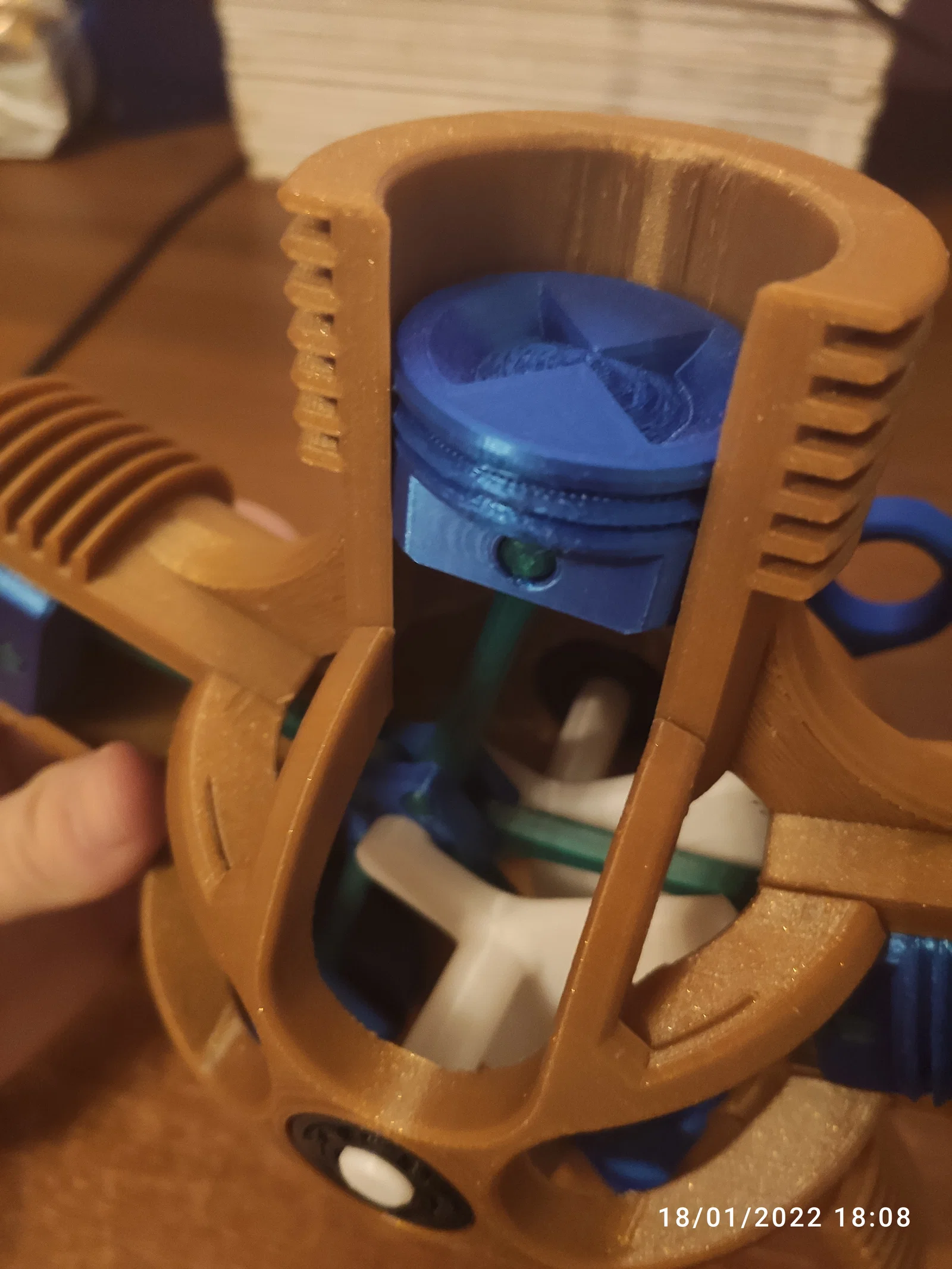

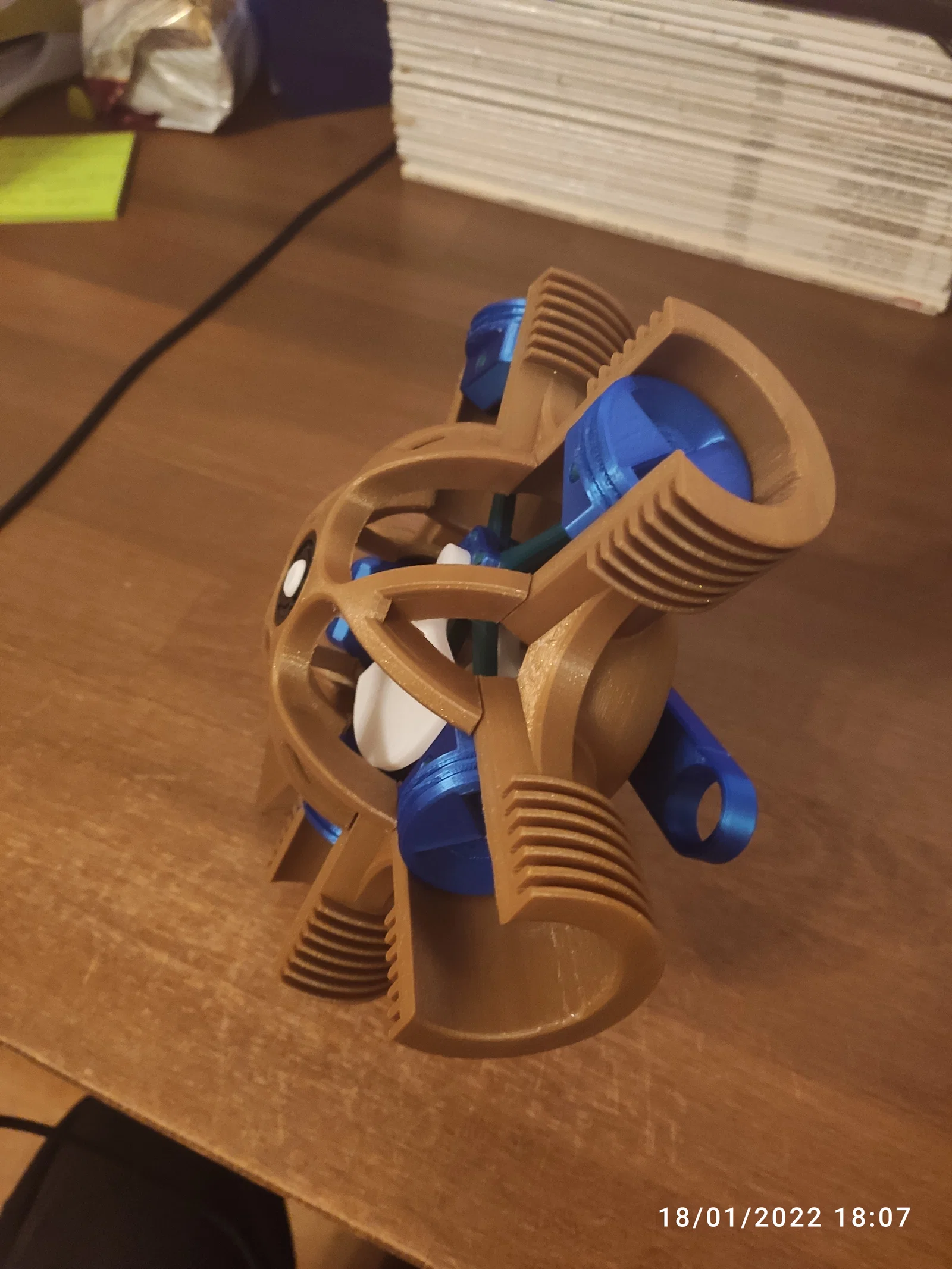

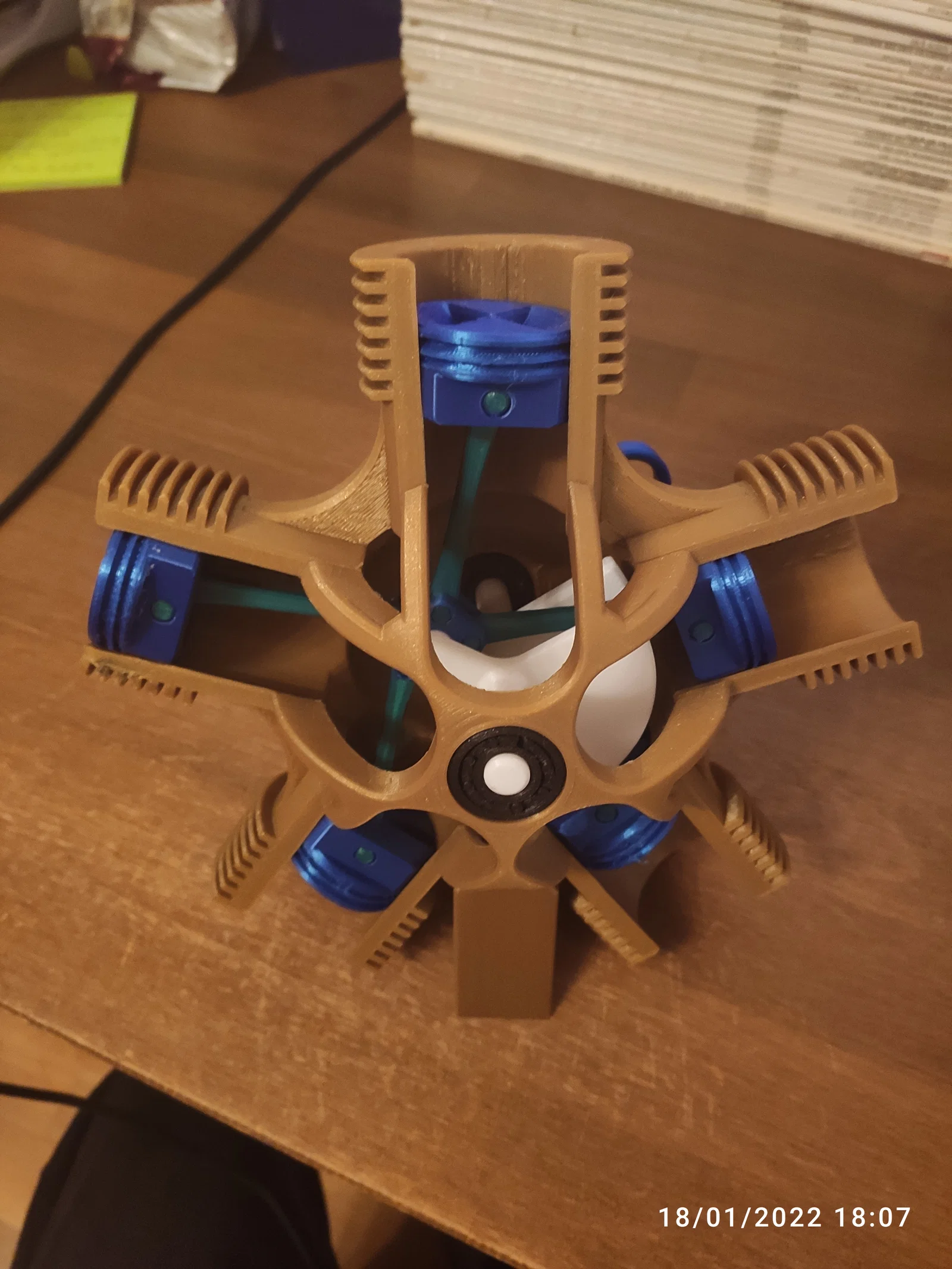

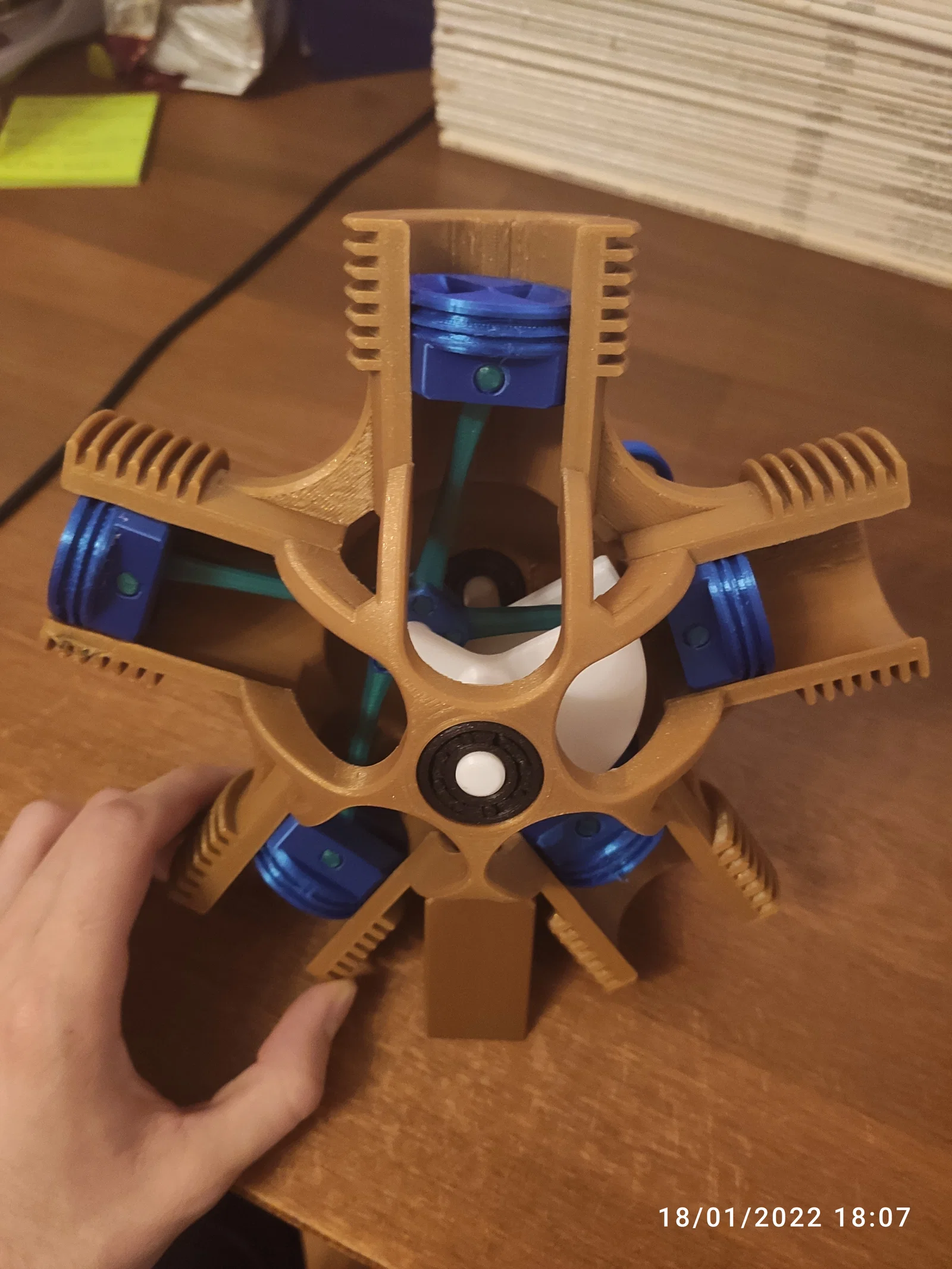

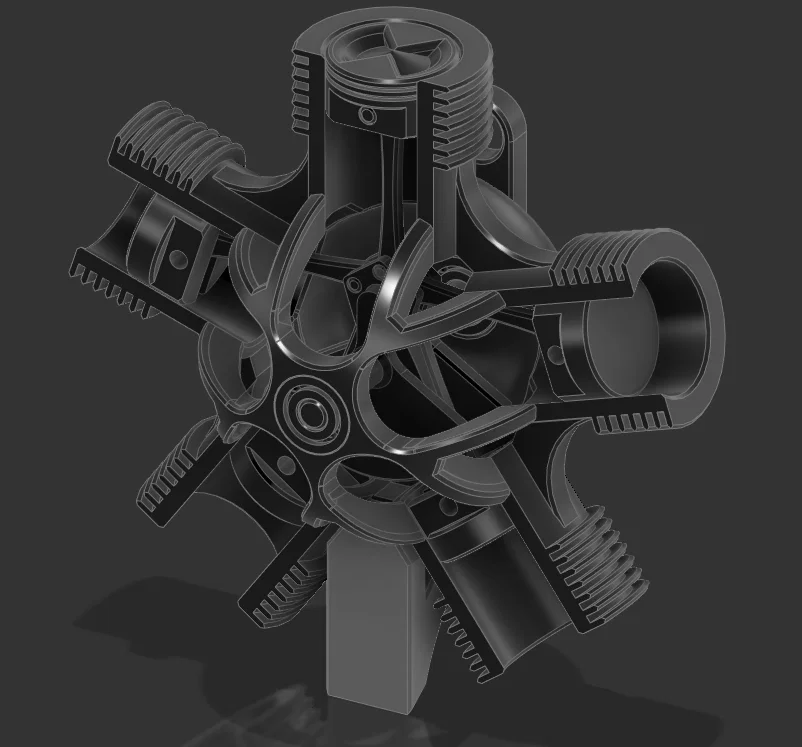

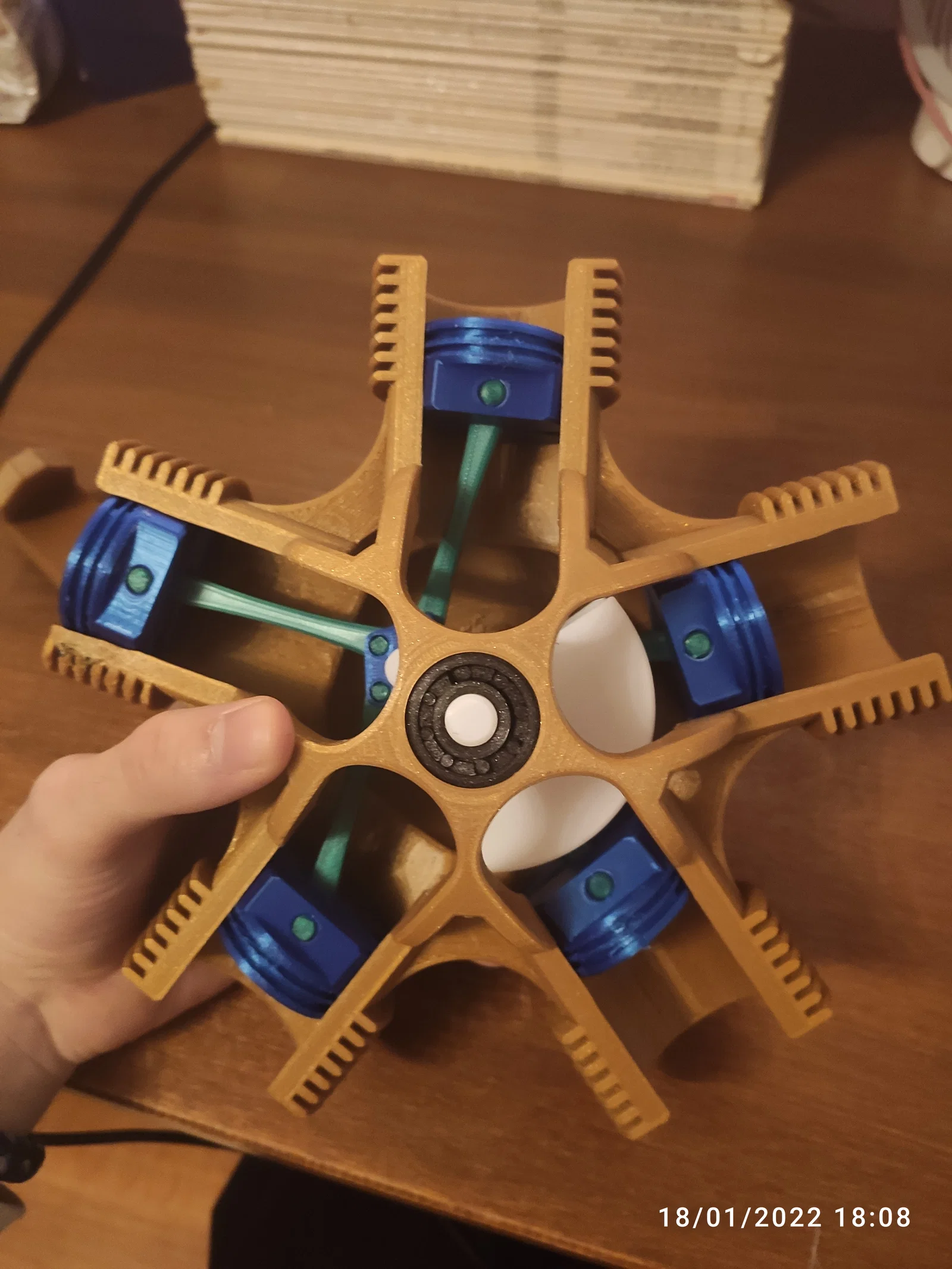

Mô hình động cơ 5 xi-lanh dạng tỏa với phần cắt phía trước để nhìn thấy tất cả các bộ phận chuyển động hay ho. Khe hở giữa piston và thành xi-lanh rất hẹp, hãy chuẩn bị sẵn WD40 hoặc chất bôi trơn khác. Ngoài ra còn có một chân đế nhỏ để trưng bày mô hình ở một góc. Hy vọng những hình ảnh được cung cấp sẽ làm cho hướng dẫn lắp ráp dễ hiểu hơn.

Yêu cầu bổ sung để lắp ráp: keo siêu dính (superglue) và 2 vòng bi có đường kính trong 10mm, đường kính ngoài 26mm (6000), file STL trên thingiverse: https://www.thingiverse.com/thing:4821342

1. lắp các vòng bi đã in vào mỗi đầu của các mảnh trục khuỷu đang tách rời.
2. lắp cả hai "ngôi sao thanh truyền" vào phần lệch tâm của các mảnh trục khuỷu.
3. với cả hai "ngôi sao thanh truyền" đối diện nhau, đẩy hai nửa trục khuỷu vào nhau, đảm bảo trục khuỷu quay quanh một trục, để nó thực sự trở thành một trục khuỷu đúng nghĩa, và dán hai mảnh lại với nhau.
4. lắp trục khuỷu và một trong các vòng bi vào "vỏ chính", đảm bảo đầu trục khuỷu có trục hình đa giác/tam giác ("trục khuỷu sau") hướng về phía sau. Phần tam giác sẽ nhô ra khỏi phía sau vỏ. Hãy cẩn thận khi in bộ phận này, các cánh tản nhiệt trên vỏ có xu hướng bị cong vênh khỏi bàn in!
5. nối từng piston với một "thanh truyền" bằng "chốt nối piston" được cung cấp, một lần nữa là một khớp nối chặt chẽ và cẩn thận không làm hỏng các bộ phận in!
6. trước khi lắp xi-lanh và thanh truyền: đảm bảo tất cả các bộ phận hỗ trợ trên "vỏ chính" đã được loại bỏ hoàn toàn, các bộ phận hỗ trợ còn sót lại sẽ cản trở chuyển động của xi-lanh.
7. xoay trục khuỷu lên trên, sao cho nó hướng về một trong các xi-lanh, sau đó lắp một xi-lanh đã gắn thanh truyền và, sử dụng "chốt nối trục khuỷu", gắn piston và thanh truyền vào "ngôi sao thanh truyền" và trục khuỷu ở giữa động cơ. Nếu cần, bôi trơn các mặt của thành xi-lanh để động cơ quay mượt mà hơn. Lặp lại quy trình này 5 lần, sau đó tất cả các xi-lanh sẽ có thể di chuyển lên xuống, nhưng toàn bộ bộ phận vẫn còn hơi lung lay, điều này sẽ được khắc phục ở bước tiếp theo.
8. lắp "vỏ phía trước" vào toàn bộ cụm. Khớp nối giữa vòng bi còn lại và vỏ phía trước phải chặt chẽ, và các "chân", để tìm từ ngữ tốt hơn, của vỏ phía trước phải thẳng hàng với các lỗ nhỏ trên vỏ chính. Điều này sẽ giữ chặt trục khuỷu đúng vị trí và cho phép trục khuỷu quay mượt mà. Sau khi căn chỉnh đúng và thử quay trục khuỷu vài lần, dán vỏ phía trước vào vỏ phía sau. HÃY CẨN THẬN: không thể quay lại sau bước này, không thể tháo rời các bộ phận sau thời điểm này, hãy đảm bảo mọi thứ hoạt động trước khi bạn làm điều này.
9. lắp "tay quay" vào phần tam giác của trục khuỷu nhô ra phía sau, điều này cho phép bạn quay trục khuỷu dễ dàng, khớp nối phải chặt chẽ.
10. tùy chọn: in chân đế và đặt mô hình động cơ lên đó
