Mô Hình Động Cơ 4 Xi-lanh Thẳng Hàng

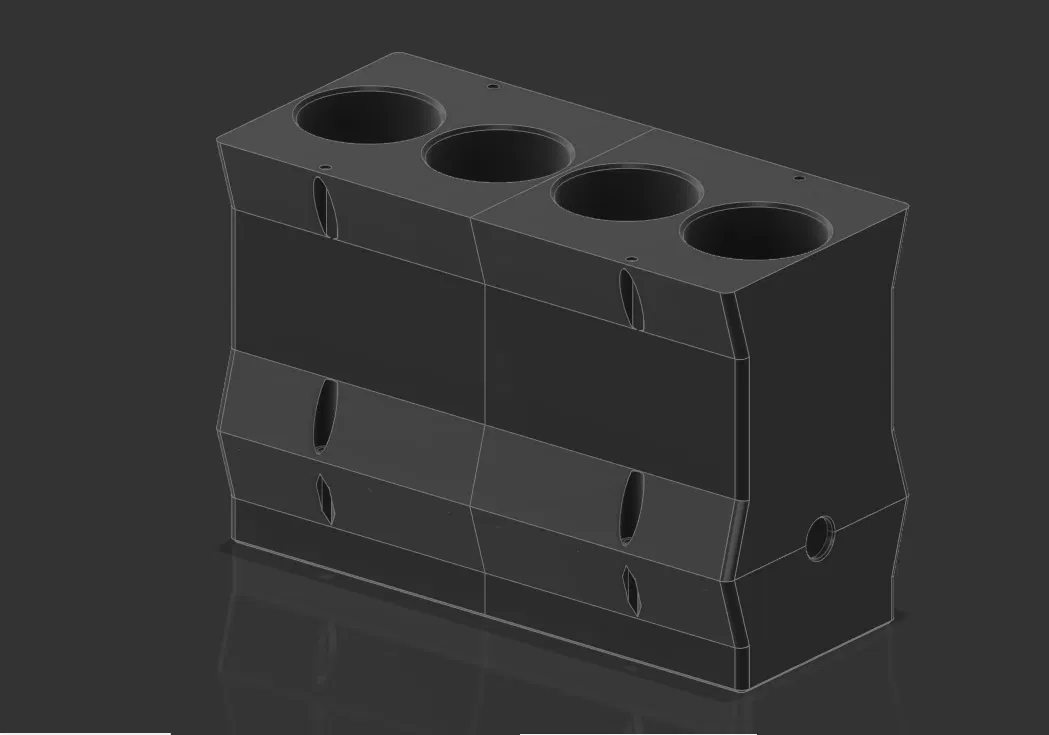

Mô hình bao gồm: vỏ động cơ & cacte, trục khuỷu và piston cùng thanh truyền, về cơ bản là toàn bộ phần dưới của động cơ. Ý tưởng là để hiểu và chứng minh cách động cơ di chuyển và chuyển đổi năng lượng tuyến tính thành năng lượng quay. Đây là mô hình lớn nhất của tôi cho đến nay. Cần thêm một số phần cứng: 8 ốc vít 3x10mm.

1. nối "cacte 1" với "cacte 2" bằng "ốc nối" và "đai ốc nối" được cung cấp. Làm tương tự với "vỏ động cơ 1" và "vỏ động cơ 2". Vỏ động cơ là các bộ phận in lớn, hãy đảm bảo rằng không có gì bị cong vênh hoặc hết dây tóc.
2. trượt cả hai "long đền cho trục khuỷu lớn" vào hai đầu của "trục khuỷu" và đặt nó vào các lỗ bán nguyệt trong cacte đã nối.
3. lấy một "thanh truyền dưới" và một "thanh truyền trên" và bắt chúng lại với nhau bằng 2 ốc vít 3x10mm. Đảm bảo rằng trục khuỷu nằm trong lỗ lớn giữa hai bộ phận này và có thể xoay tự do. Lặp lại quy trình này tổng cộng 4 lần.
4. lấy một piston và, sử dụng "ốc piston" và "đai ốc piston", nối nó với thanh truyền thông qua lỗ nhỏ phía trên. Lặp lại quy trình này tổng cộng 4 lần. Chúc mừng! Giờ bạn đã có một cụm trục khuỷu hoàn chỉnh.
5. lấy hai nửa vỏ động cơ đã nối và lật ngược chúng, sao cho các lỗ bán nguyệt hướng lên trên. Hạ trục khuỷu và cả 4 piston vào vỏ động cơ.

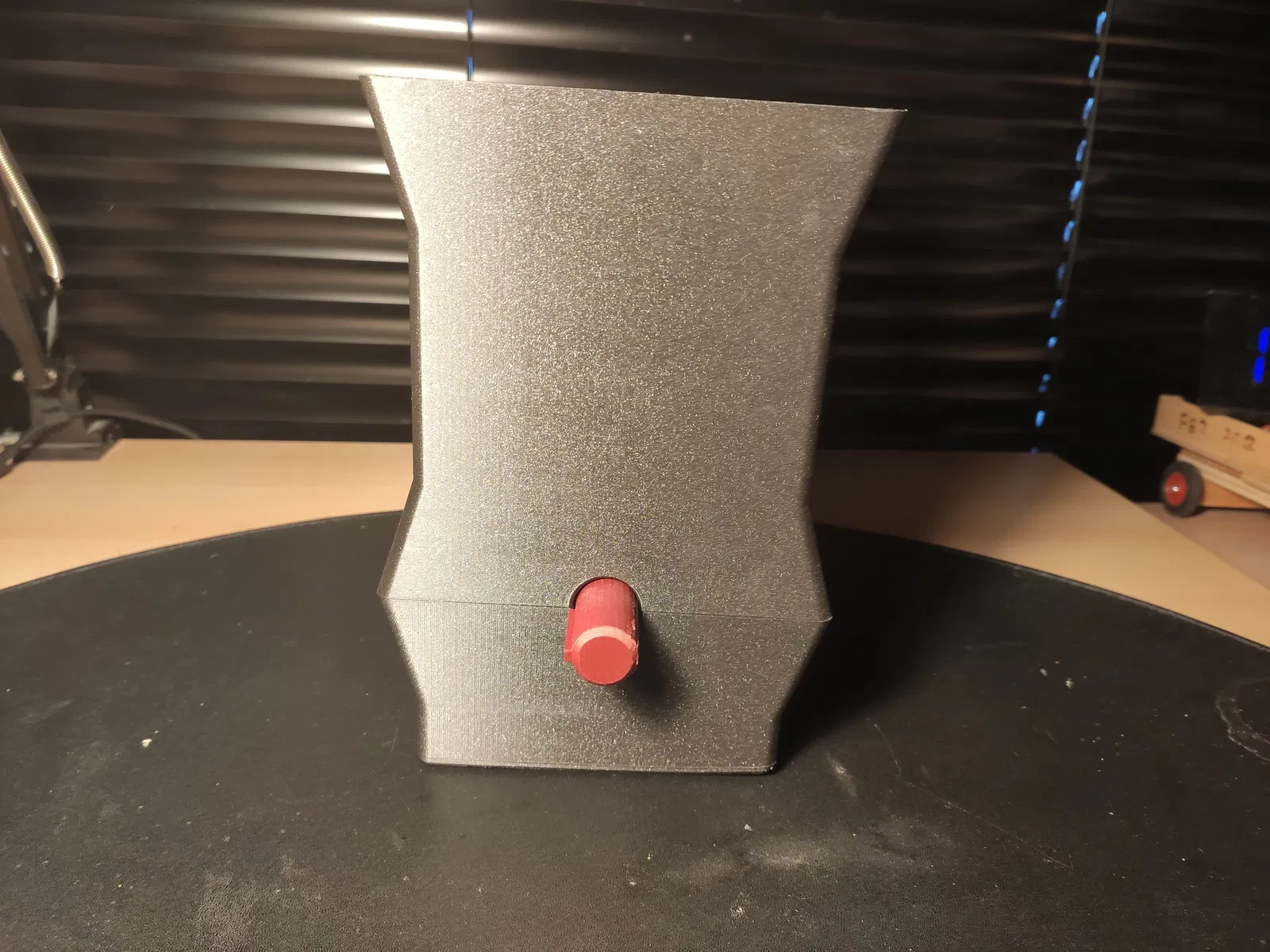

6. đặt cacte lên cụm trục khuỷu và vỏ động cơ. Trục khuỷu bây giờ nên có thể xoay tự do nhưng cũng không bị dịch chuyển ngang, hãy kiểm tra xem có đúng như vậy không.

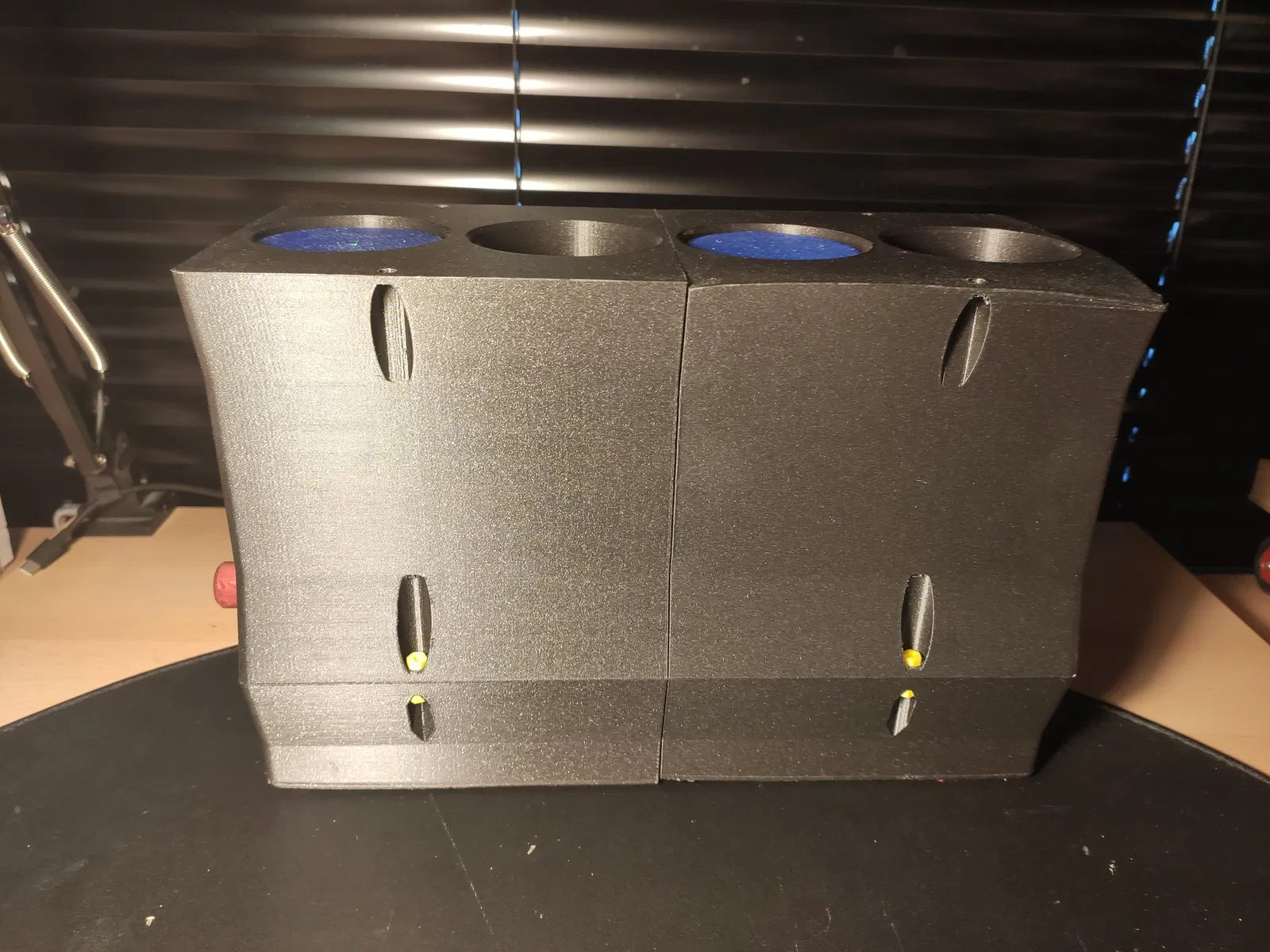

7. lấy 4 "ốc vít cacte vào vỏ" và 4 "đai ốc cacte vào vỏ" và nối cacte với vỏ động cơ. Các bộ phận lớn được thiết kế theo cách mà đai ốc vừa với vào cacte và ốc vít đi vào từ phía trên qua lỗ trên vỏ động cơ. Khi hai nửa lớn này được nối với nhau, bạn sẽ có mô hình hoàn chỉnh của tôi về động cơ 4 xi-lanh thẳng hàng.

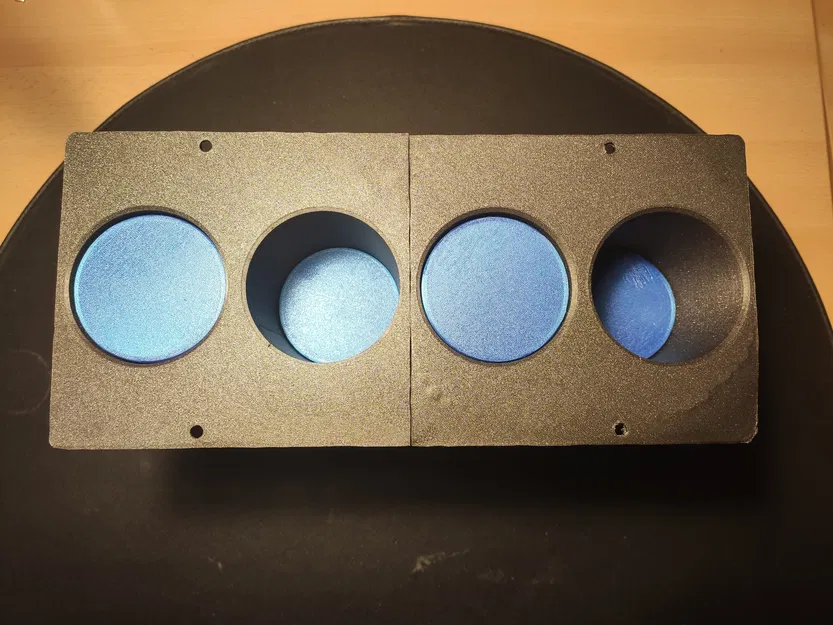

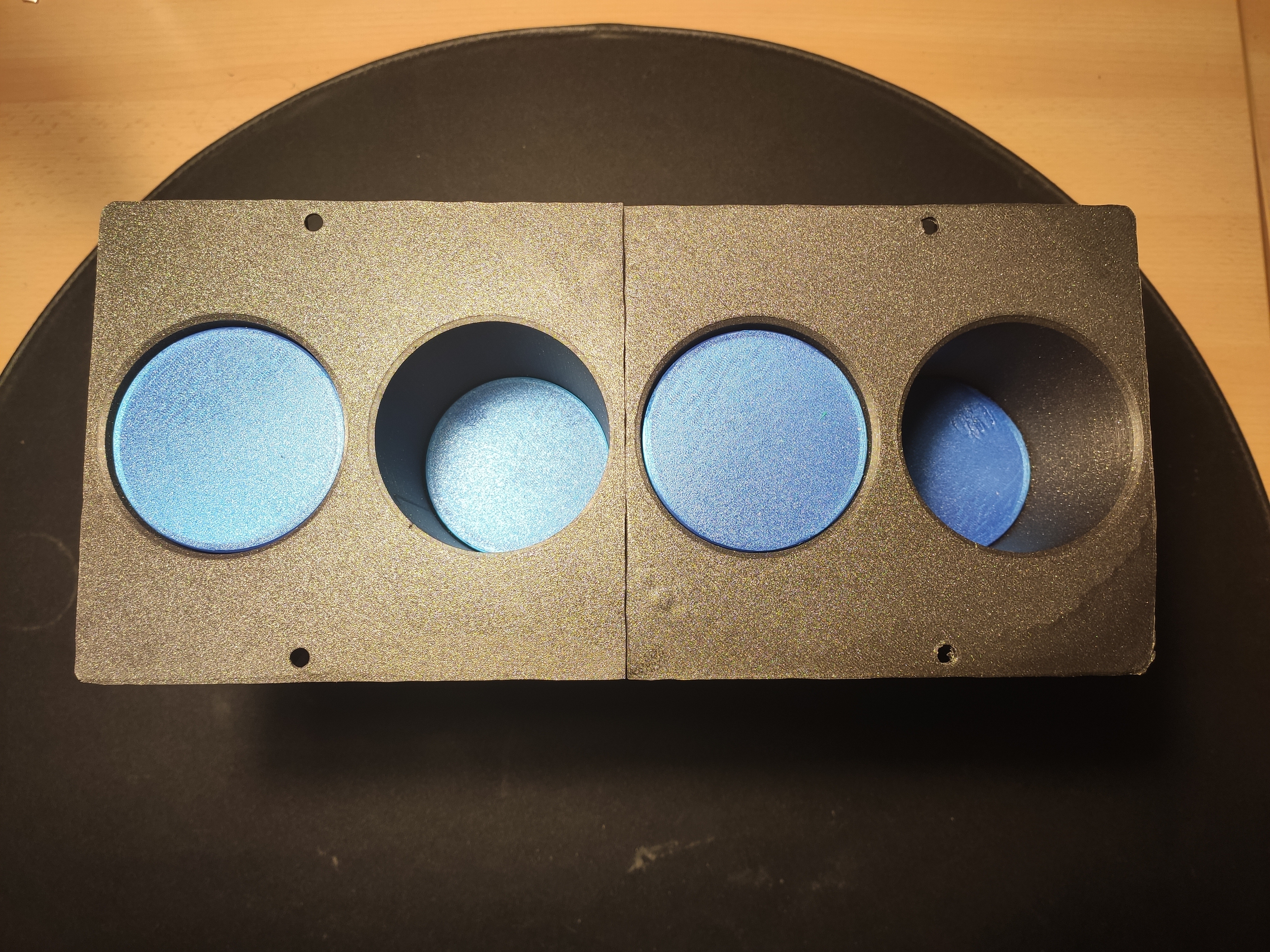

THÔNG TIN THÊM: các lỗ ở trên cùng của vỏ động cơ là để cho phép lắp đầu xi-lanh, thứ vẫn đang trong quá trình hoàn thiện, vào mô hình này.
