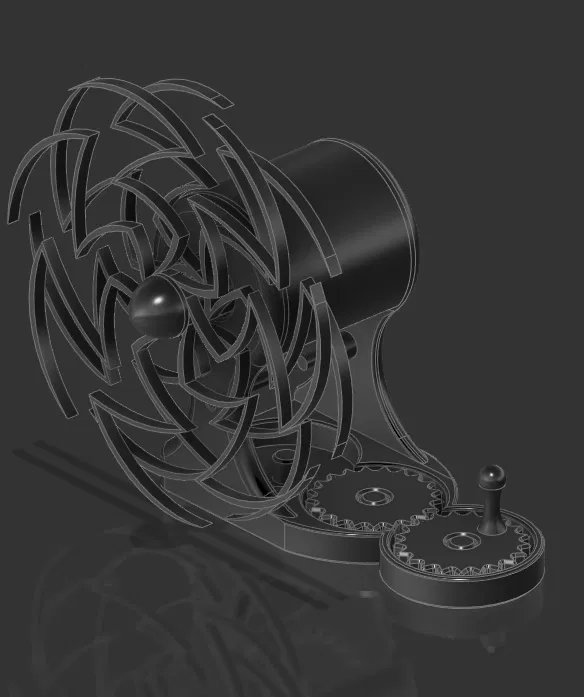

Tượng động học: Đĩa quay ngược chiều
Tạo ra một tác phẩm điêu khắc động học độc đáo với cơ chế đĩa quay ngược chiều. Hướng dẫn chi tiết từng bước lắp ráp, từ việc in các bộ phận đến việc kết nối các bánh răng và lắp đặt đĩa xoay. Cần 2 vít 3x10mm để hoàn thiện.
Mô tả
Lấy cảm hứng từ mẫu in này trên Thingiverse: https://www.thingiverse.com/thing:2996673, mọi lời khen đều thuộc về SickRanchez đã cho tôi ý tưởng này.
Tôi quyết định thử sức mình để tạo ra một thứ gì đó tương tự, với những ý tưởng riêng của mình được bổ sung thêm. Cụ thể: Tôi đã tạo ra các phiên bản đĩa xoay mới thực sự tạo ra hiệu ứng mong muốn. Các bộ phận cần thiết để lắp ráp: hai vít 3x10mm.

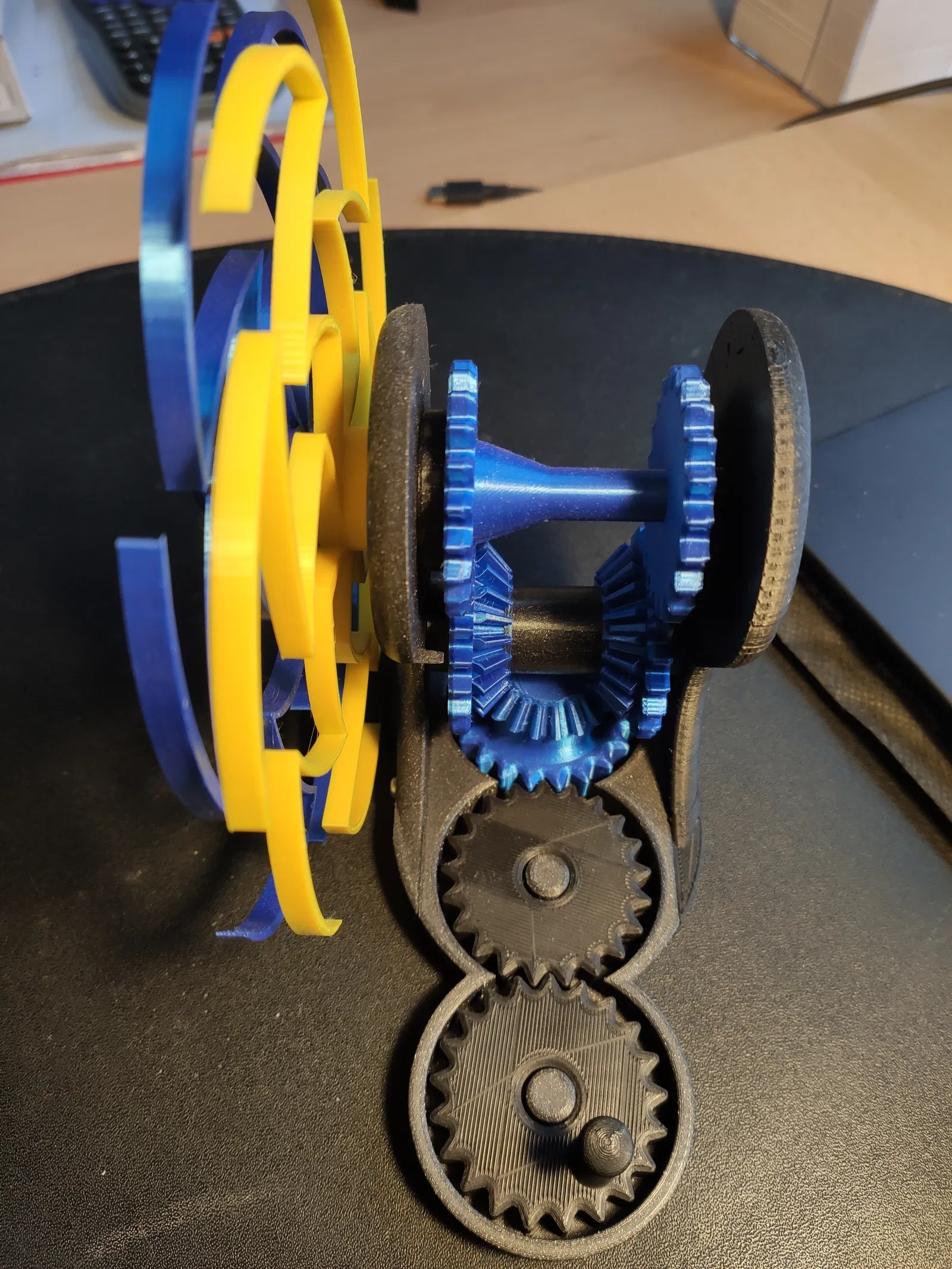

- In mẫu "BASE" và đặt "gear no1" vào khe bên phải. Bên phải là phía có các cạnh bo tròn. Bánh răng này là bánh răng quay tay, cung cấp năng lượng cho toàn bộ bộ máy.
- Đặt "gear no2" vào khe ở giữa, hai bánh răng này nên ăn khớp với nhau.
- Đặt "gear 3" vào khe bên trái (bên trái là phía không có cạnh bo tròn), bánh răng này là bánh răng đầu tiên có bánh răng nghiêng ở trên và chịu trách nhiệm tạo ra hai vòng quay khác nhau cần thiết cho cơ chế quay ngược chiều.

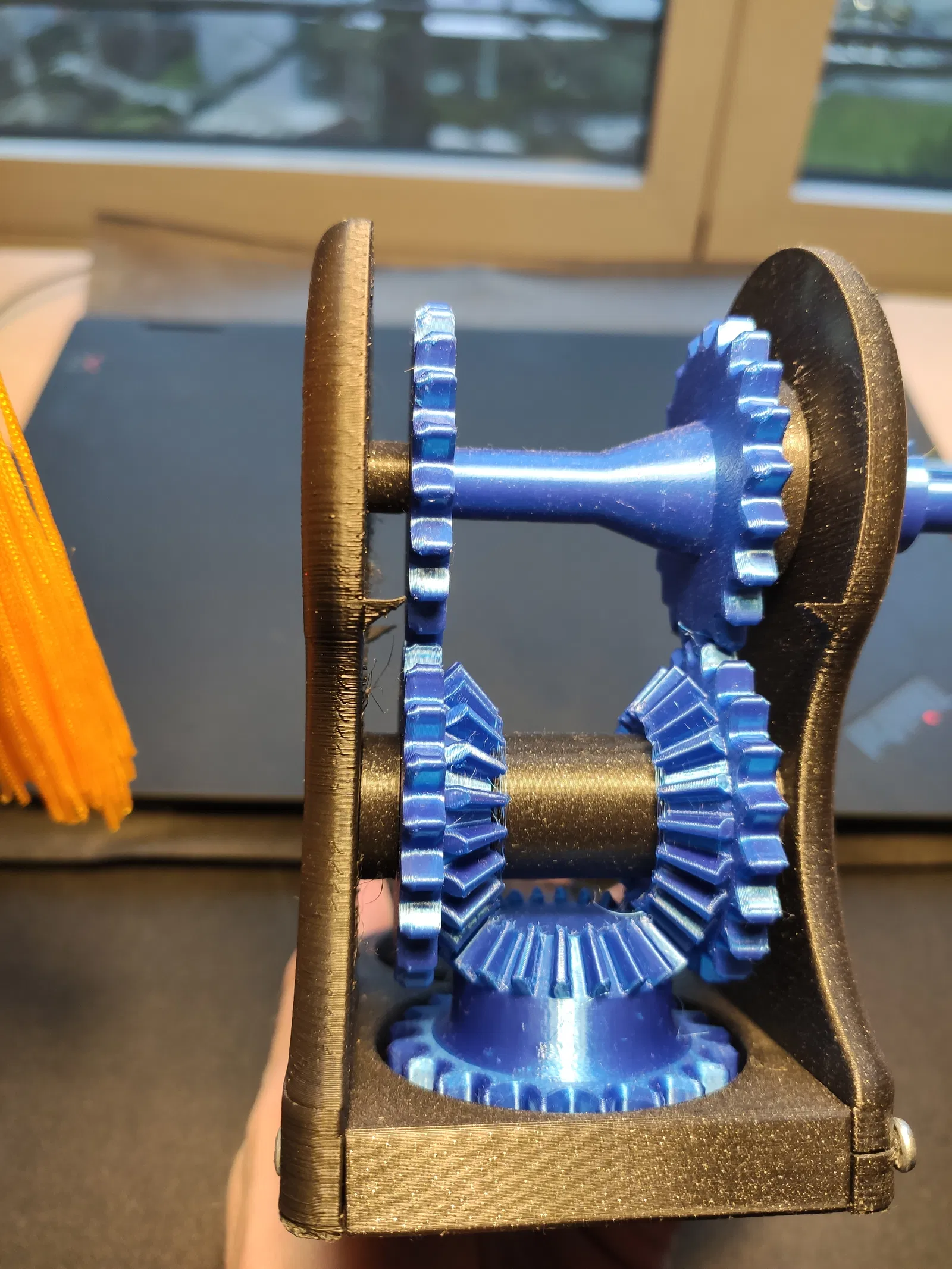

- Lấy "lower axle" và đặt hai bánh răng nghiêng "gear4,5 print twice" cùng hai "bottom spacers" vào hai đầu.
- Đặt "spacer" lên "short axle kontra rotating gear" và đặt cả hai vào lỗ lớn phía trên đế. Lưu ý: bản thân "spacer" không vừa với lỗ.

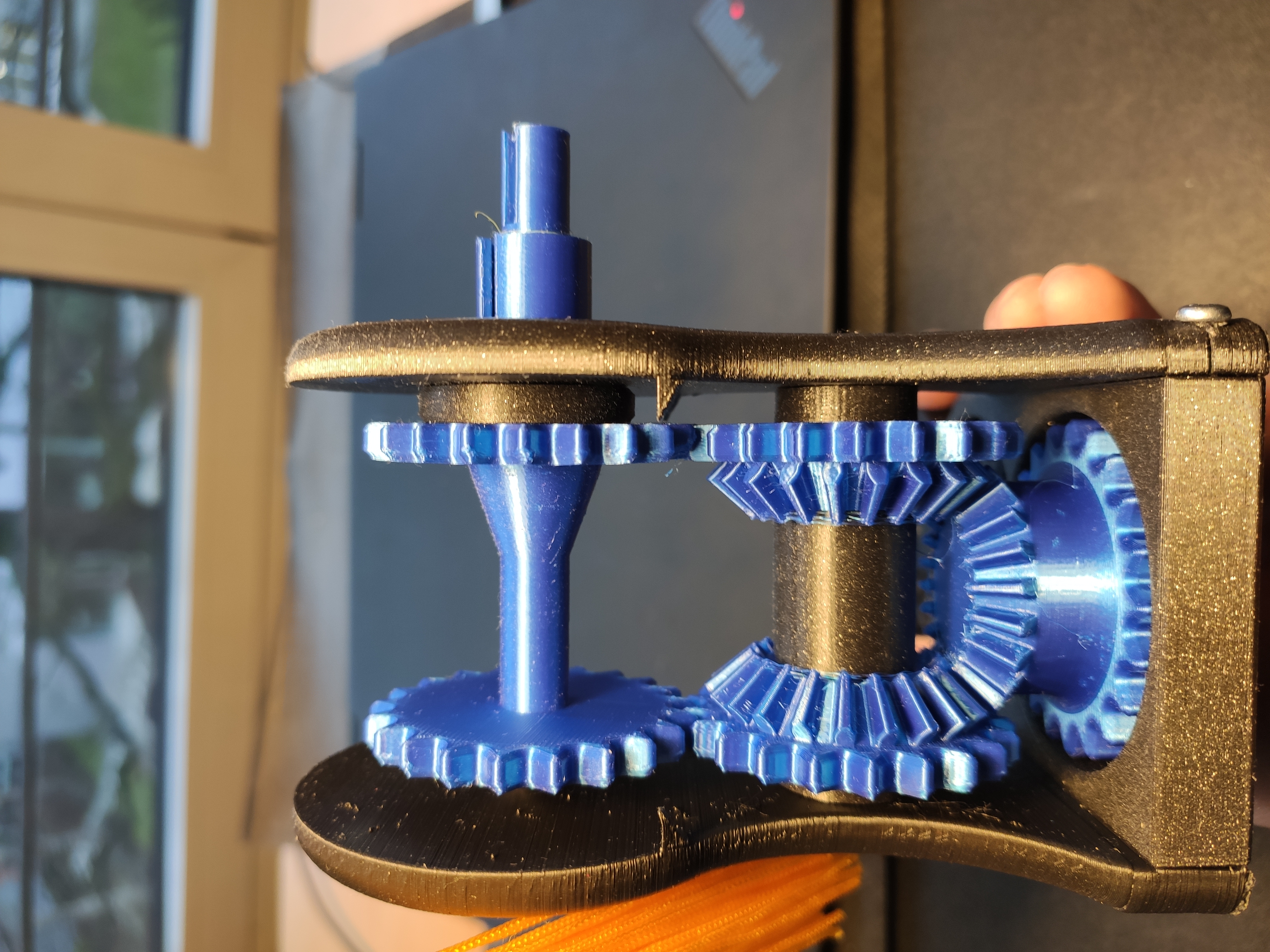

- Đảm bảo rằng "short axle kontra rotating gear" ăn khớp với bánh răng nghiêng 4,5 và bánh răng 3 bên dưới nó, để truyền chuyển động quay.

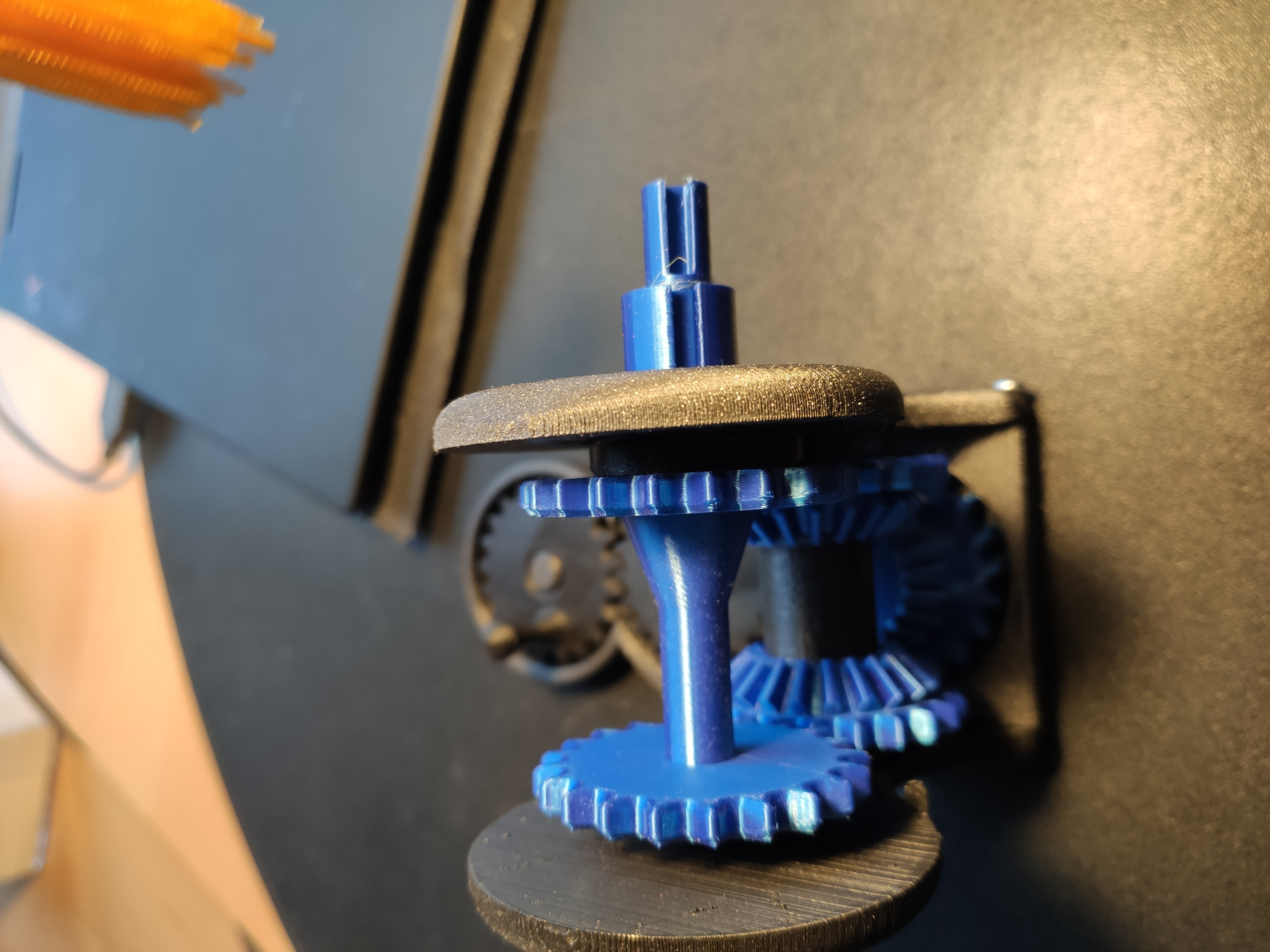

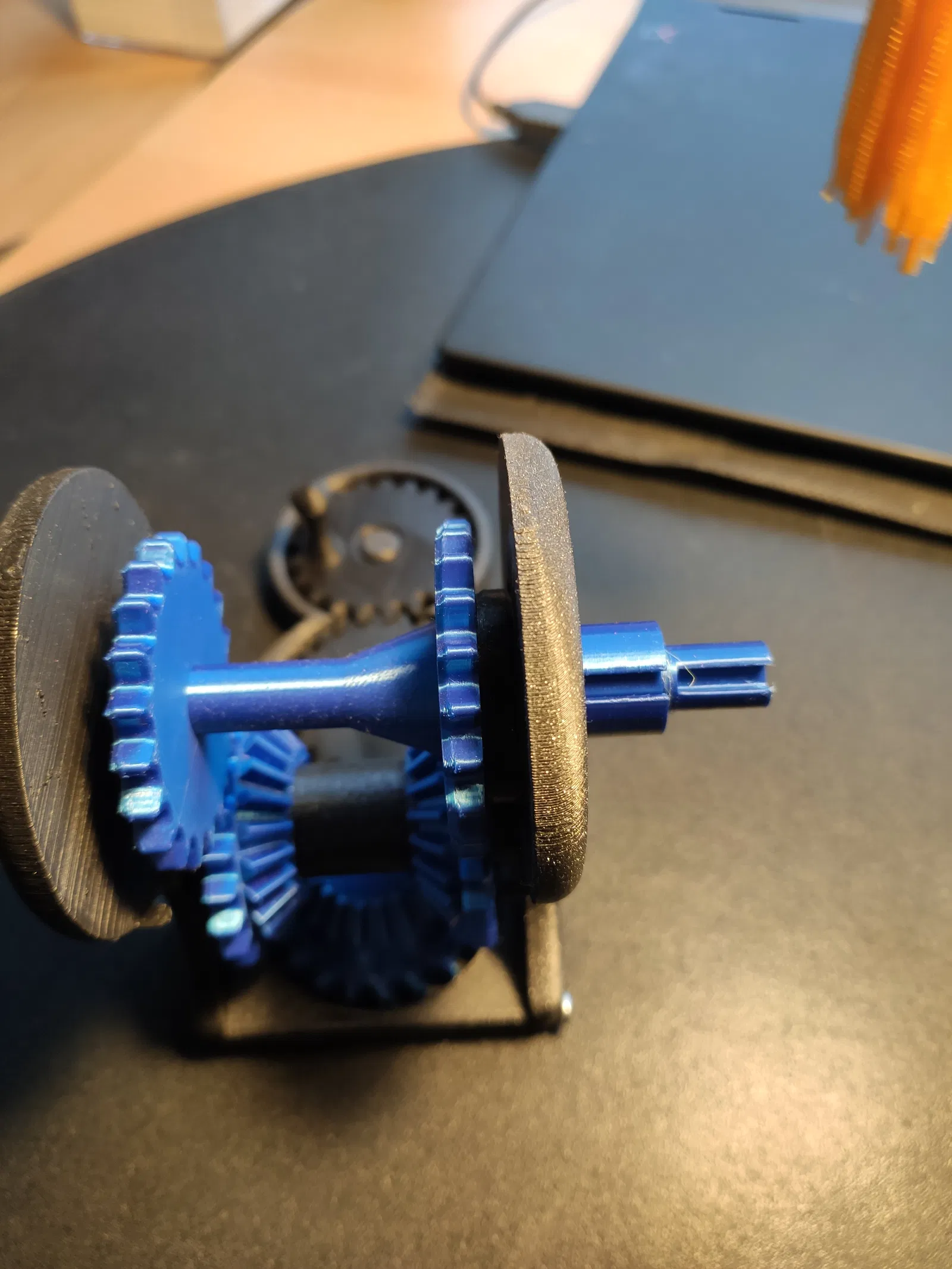

- Lắp "long axle contra rotating gear" vào lỗ trong "short axle contra rotating gear". Bánh răng dài hơn nên nhô ra phía trước.
- Lấy "top axle" và lắp đầu dài vào "long contra rotating gear".

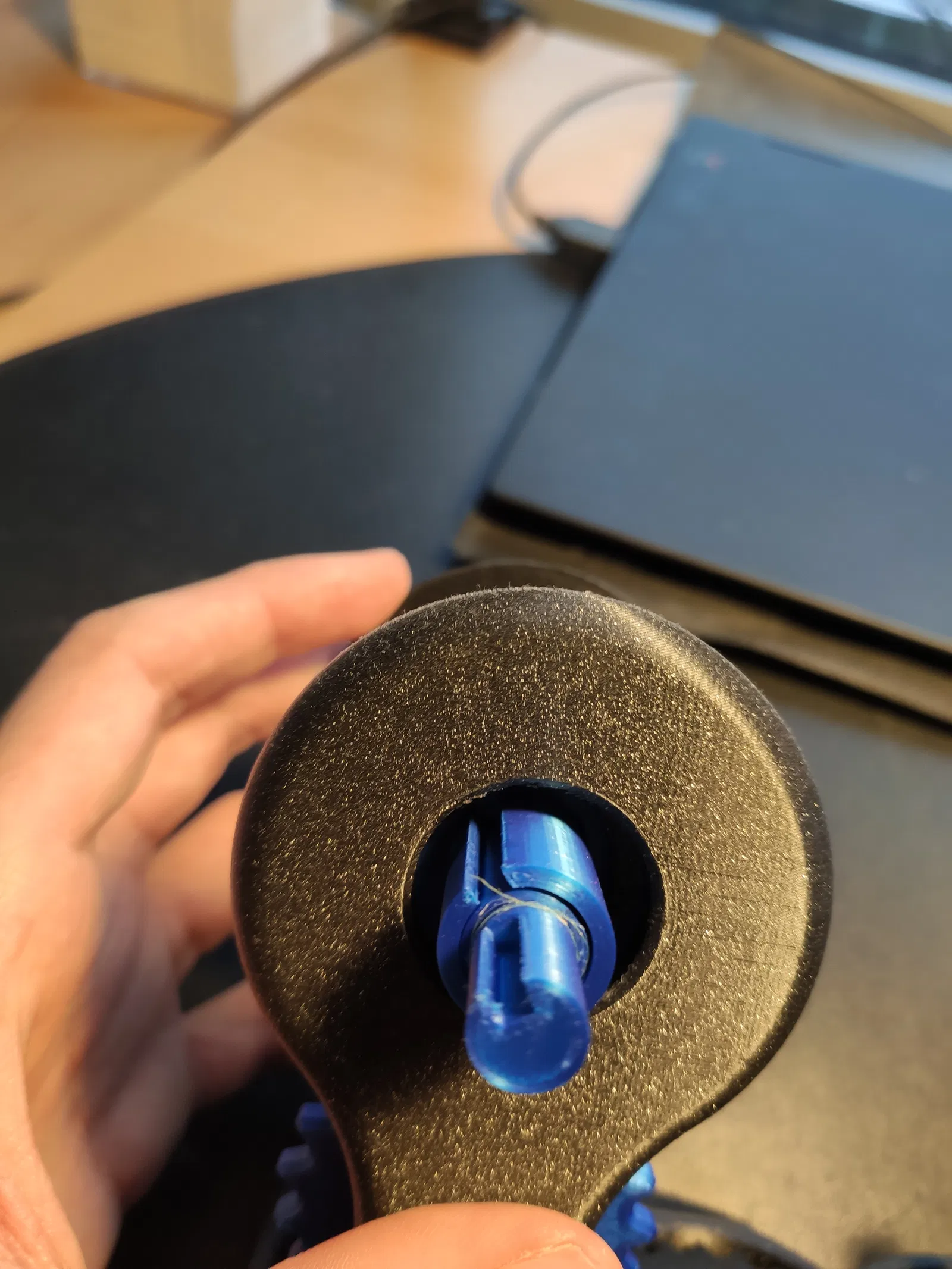

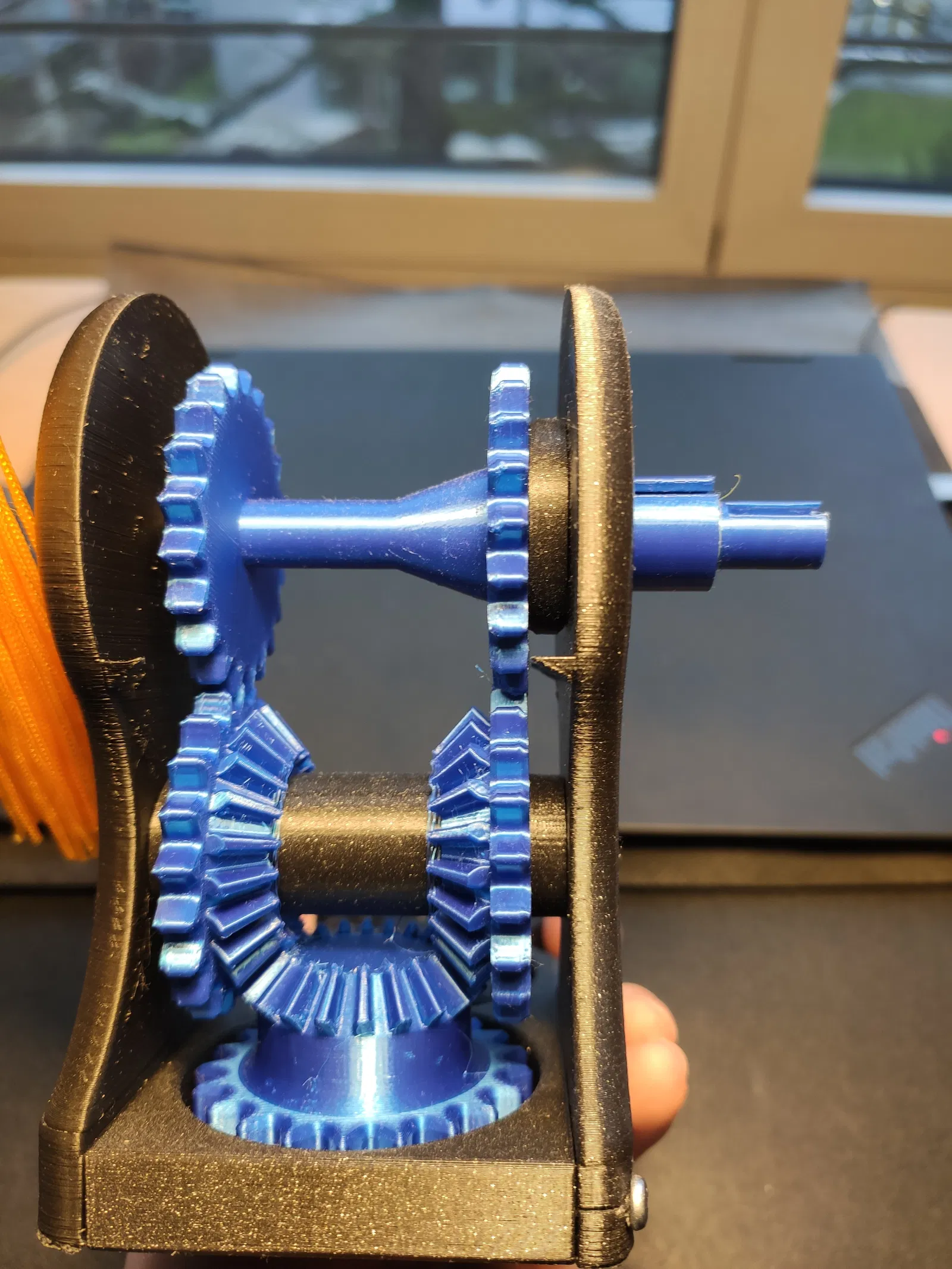

- Lấy "back side" và căn chỉnh nó với các bộ phận của "lower axle" và "top axle" nhô ra từ các bánh răng tương ứng. Đẩy "back side" lên các bộ phận đó cho đến sát đế in. Bây giờ tất cả các trục phải được giữ chắc chắn và tất cả các bánh răng phải có thể quay.

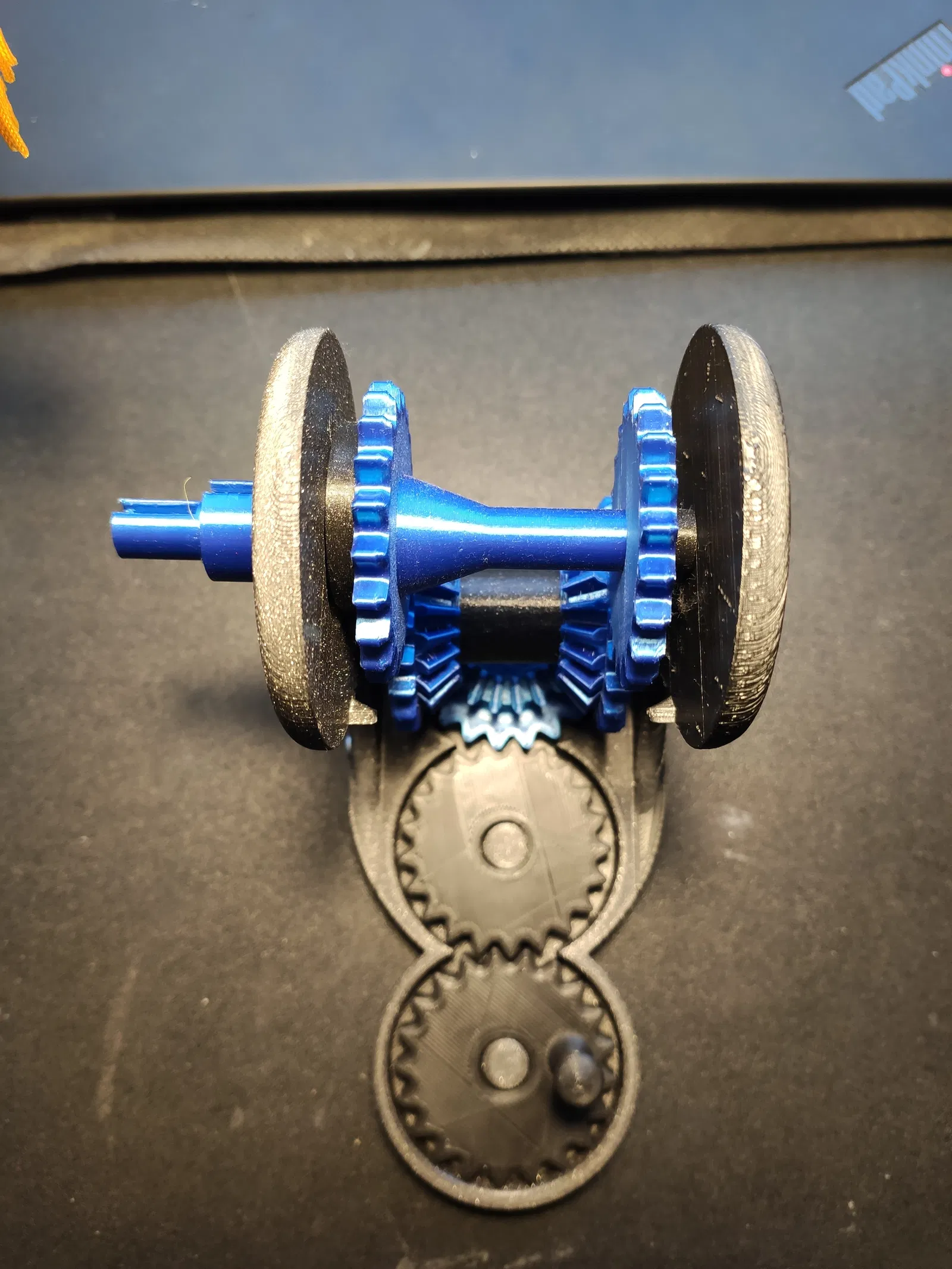

- Kiểm tra xem ở đỉnh đế, cả hai trục đầu ra có rãnh then hoa có đang quay theo hai chiều ngược nhau không.
- Vặn "back side" vào đế.

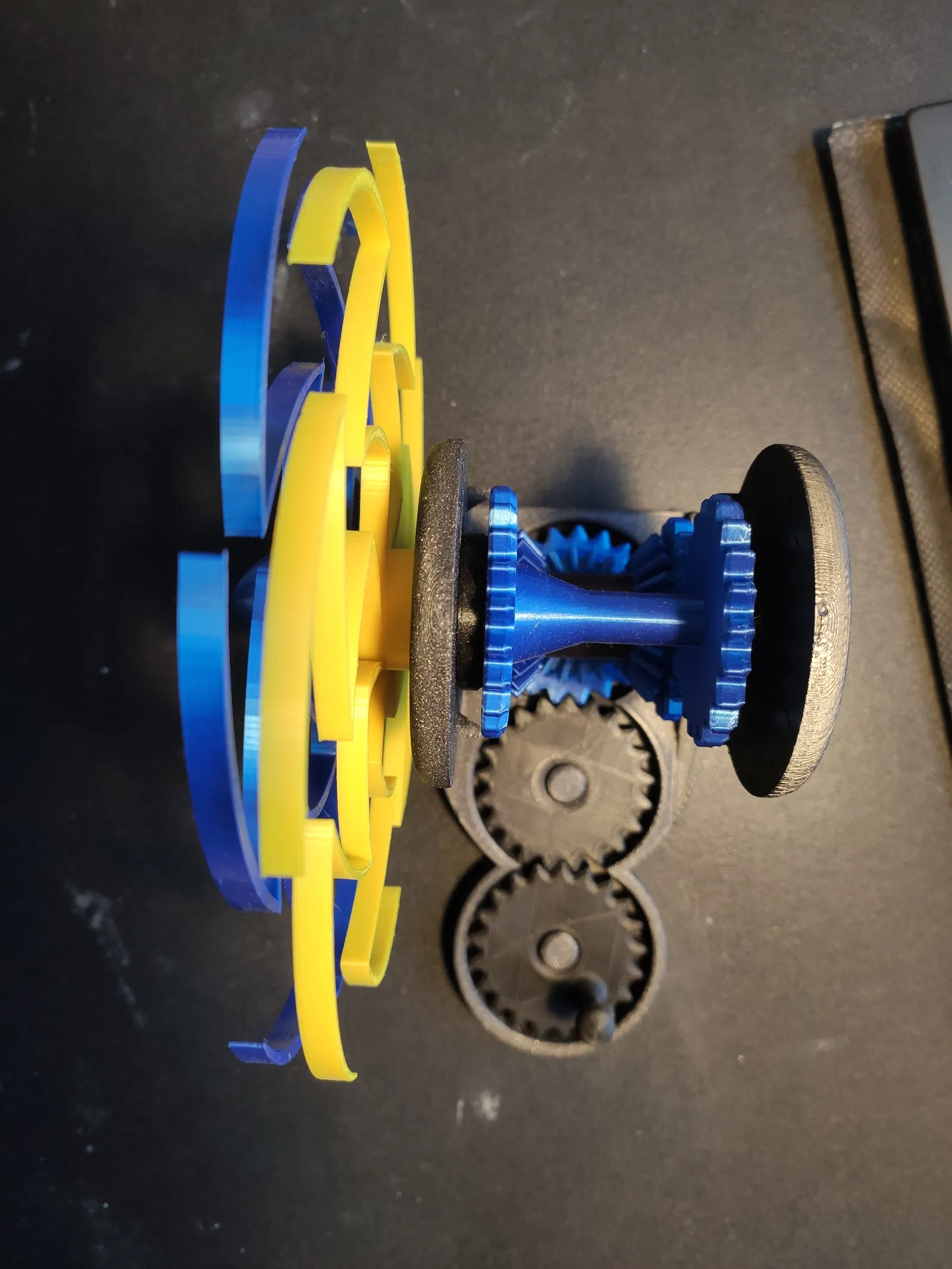

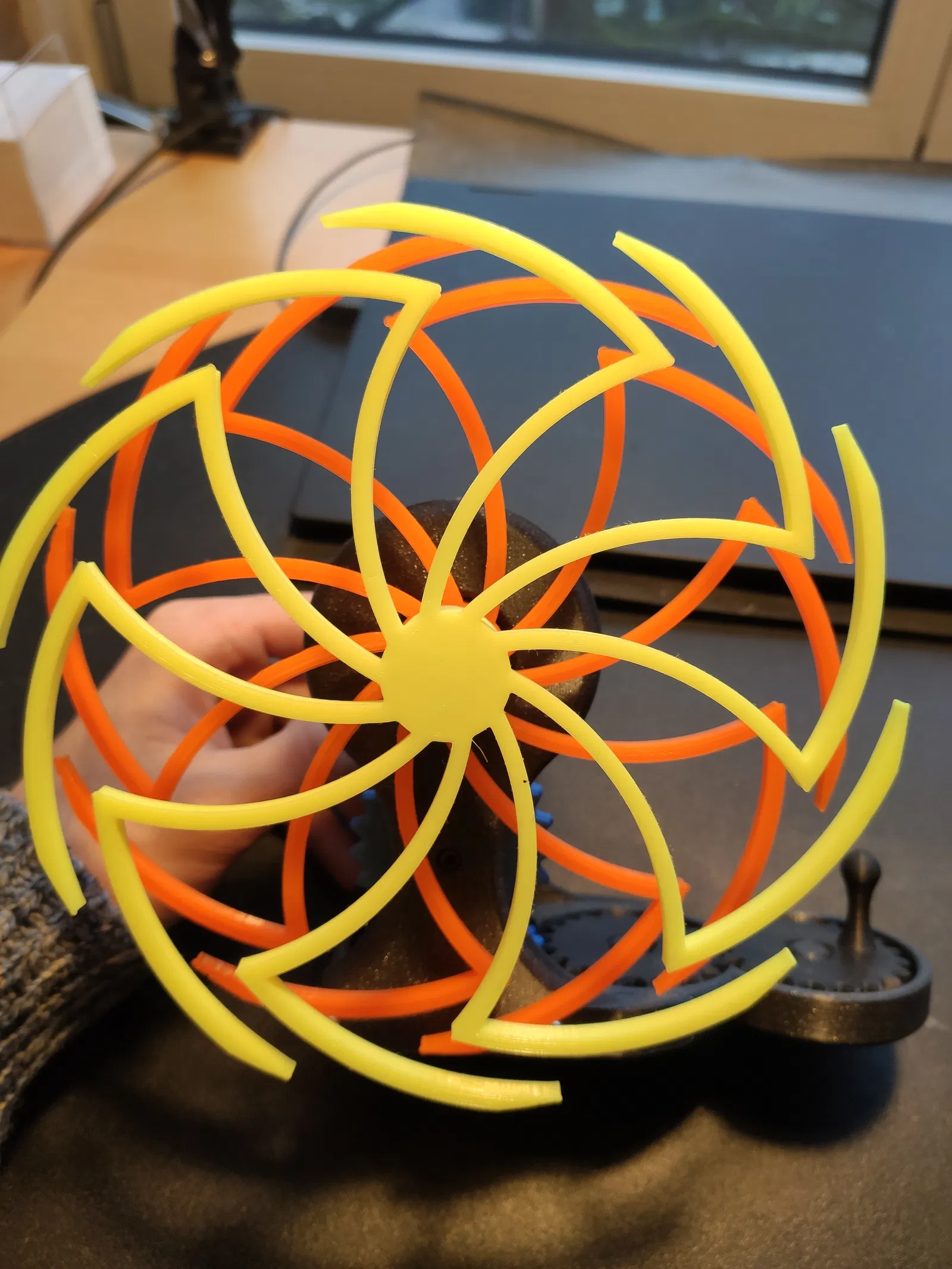

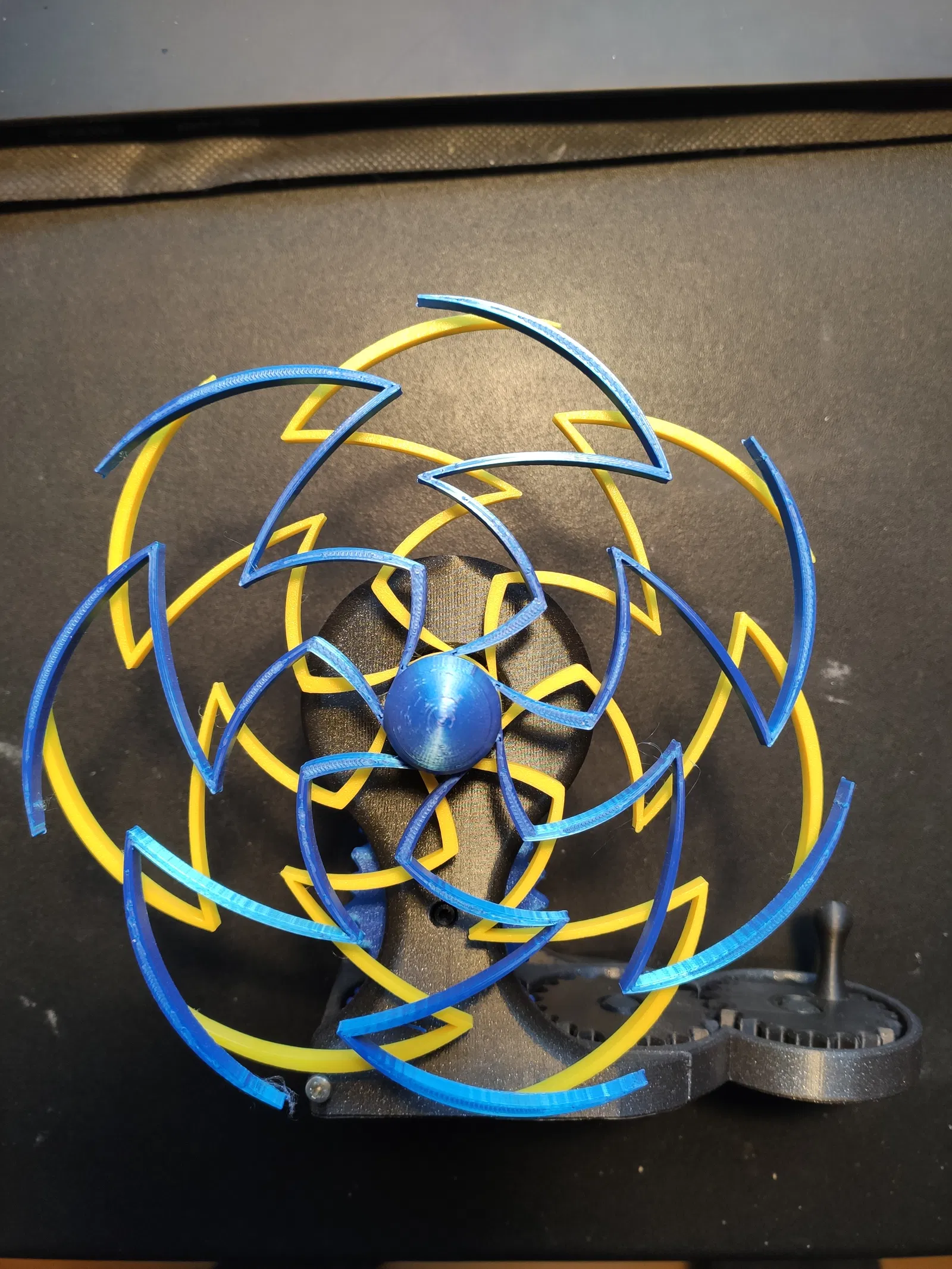

- Lắp hai đĩa xoay bạn chọn vào các trục đầu ra.
Lưu ý: có thể trộn lẫn hai bộ đĩa xoay khác nhau, nhưng tôi nghĩ tác phẩm điêu khắc trông đẹp nhất khi chỉ sử dụng một bộ mỗi lần.
