Airsuck 2000 - Phiên bản Tiêu chuẩn hóa

Cập nhật 05/2024: Một số sửa lỗi, cánh quạt mới cho bộ phận cấp liệu extruder như khớp nối. Cũng đã thêm các biến thể bộ phận cho phiên bản nửa chiều cao. Tất cả các bộ phận đều có thể thay thế cho phiên bản cũ.

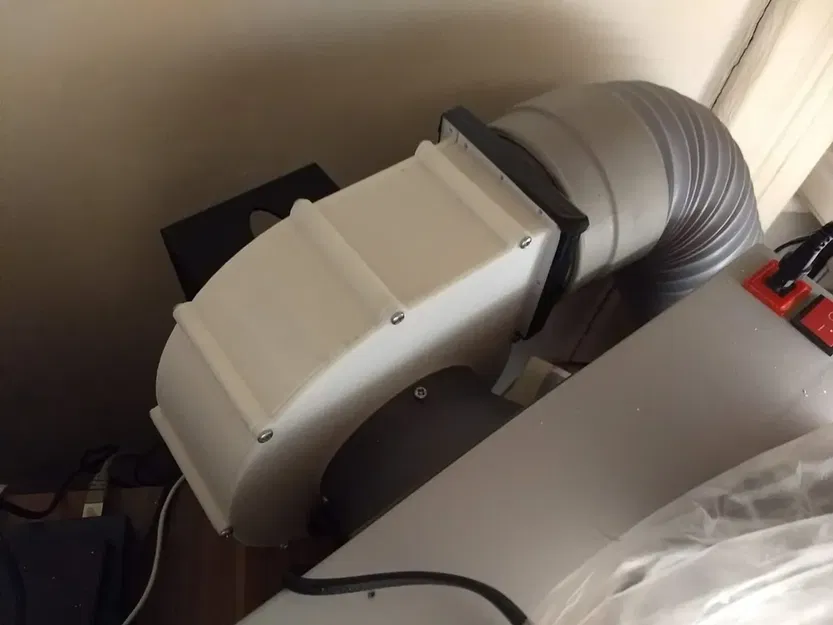

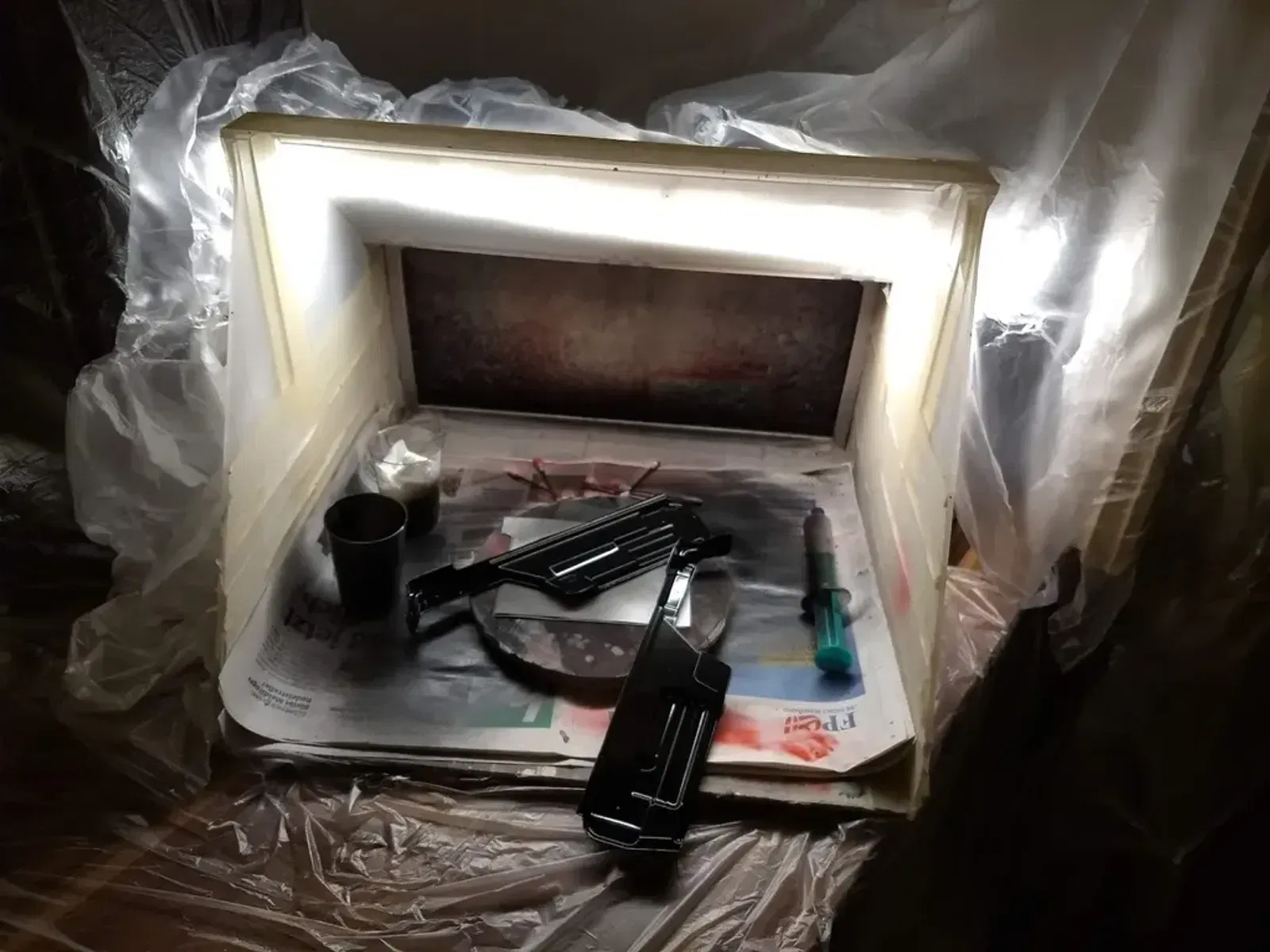

Đây là phiên bản tiêu chuẩn hóa của quạt “Airsuck 2000” trước đây của tôi. Đường kính ngoài của đầu vào và đầu ra bây giờ đều là 100mm. Động cơ bây giờ được di chuyển vào bên trong quạt để diện tích chiếm dụng của máy thông gió nhỏ hơn một chút. Ngoài ra, nhiều điểm gắn kết và các hỗ trợ đã được thêm vào để tiện cho bạn.

Mặc dù động cơ nằm bên trong quạt, bụi bẩn sẽ không phải là vấn đề vì không khí làm mát được hút từ bên ngoài qua động cơ vào vỏ quạt.

Với bộ điều khiển tốc độ đặt ở tốc độ một nửa và bộ lọc phía trước quạt, tôi đã đo được khoảng 47dB ở khoảng cách 1m với lưu lượng gió 130m³/h. Lưu lượng gió tối đa với bộ nguồn 60W là 250m³/h. Vui lòng xem những con số này như một định hướng sơ bộ và đừng quá tin vào chúng vì tôi không có kinh nghiệm thực tế trong lĩnh vực này!

Lắp ráp:

• Làm theo sơ đồ được cung cấp trong bản vẽ lắp ghép. Nó sẽ cho bạn thấy vị trí của tất cả các bộ phận bao gồm cả các bộ phận tùy chọn.
• Sử dụng một tấm cao su mỏng giữa động cơ và kẹp để đảm bảo động cơ ở vị trí cố định ở cài đặt công suất cao.

Danh sách vật liệu:

• Động cơ loại 775 và nguồn điện 12-24V, 60-80W
• Tùy chọn bộ điều khiển tốc độ cho động cơ

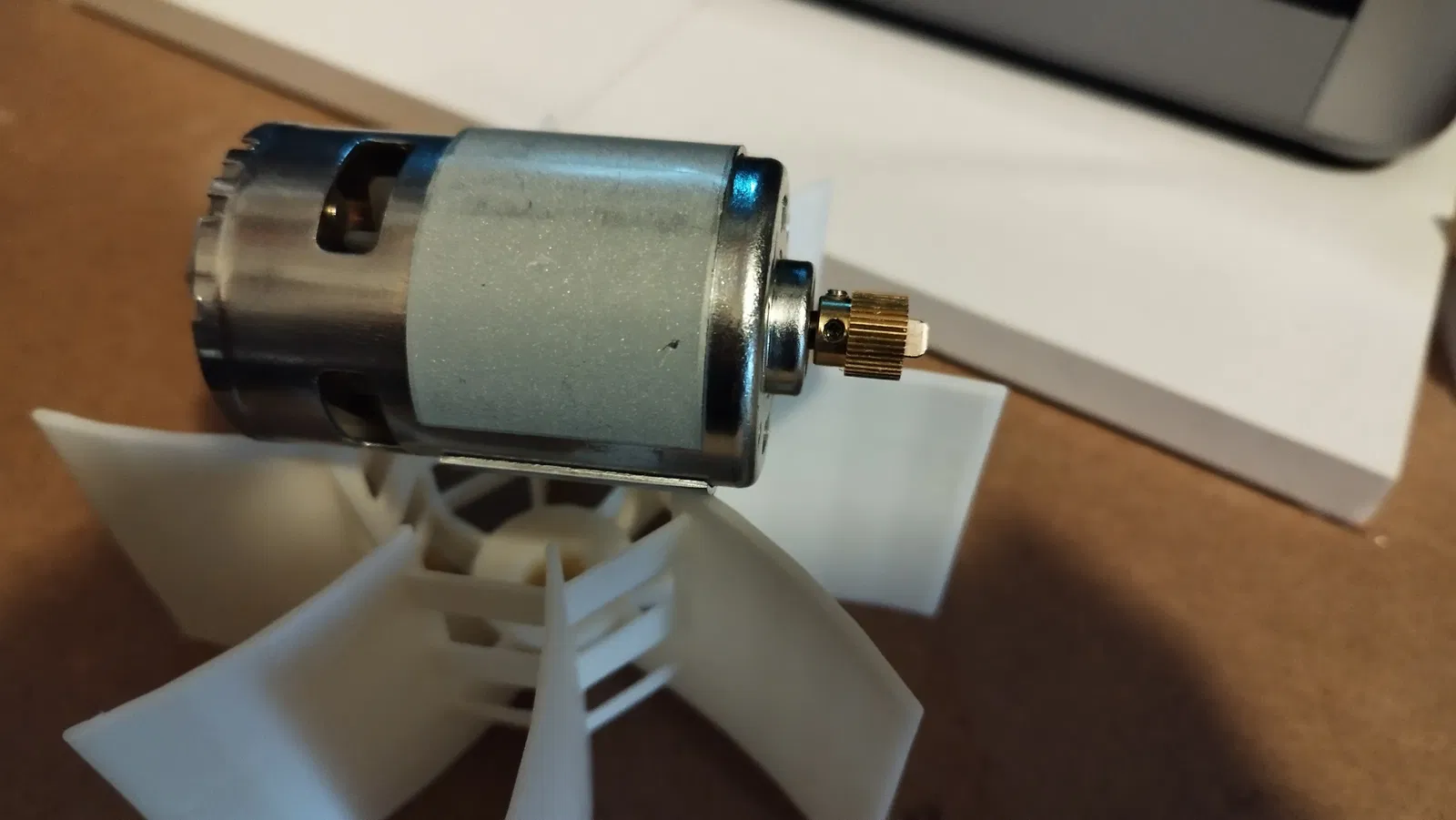

• Một bộ phận khớp nối để phân phối lực từ động cơ đến quạt (ví dụ: https://www.conrad.at/de/p/messing-kupplungs-einsatzstueck-modelcraft-modelcraft-bohrungs-5-mm-x-l-13-mm-x-15-mm-226505.html ) Để thay thế cho bộ phận Conrad, bạn có thể sử dụng bộ phận cấp liệu extruder phù hợp như dùng cho máy in 3D -> đường kính ngoài 11mm, đường kính trong 5mm - tùy thuộc vào động cơ cụ thể của bạn). -> sử dụng cánh quạt thay thế được cung cấp trong phần tệp
• Vít tự khai thác 3.5mm

Một vài lời về cài đặt in:

• Bạn càng thêm nhiều lớp điền (infill) thì độ rung càng ít và máy thông gió sẽ càng êm.
• Không sử dụng cấu trúc hỗ trợ - mọi thứ đều có thể in được mà không cần. Ngay cả cánh quạt cũng được thiết kế theo cách mà tất cả các khoảng trống có thể được lấp đầy bằng cách bắc cầu (bridging).
• Nếu bạn sử dụng một bộ cắt nâng cao (advanced slicer) cho cánh quạt, bạn có thể sử dụng chiều rộng đùn lớn hơn (0.7mm). cái này sẽ hoạt động ngay cả với vòi phun 0.4mm và sẽ giảm thời gian in từ 4 giờ xuống còn 2 giờ (khoảng)
