Vòng Bi In 3D (Không Có Bi) / Ổ Trục 1

18 hình

DIY

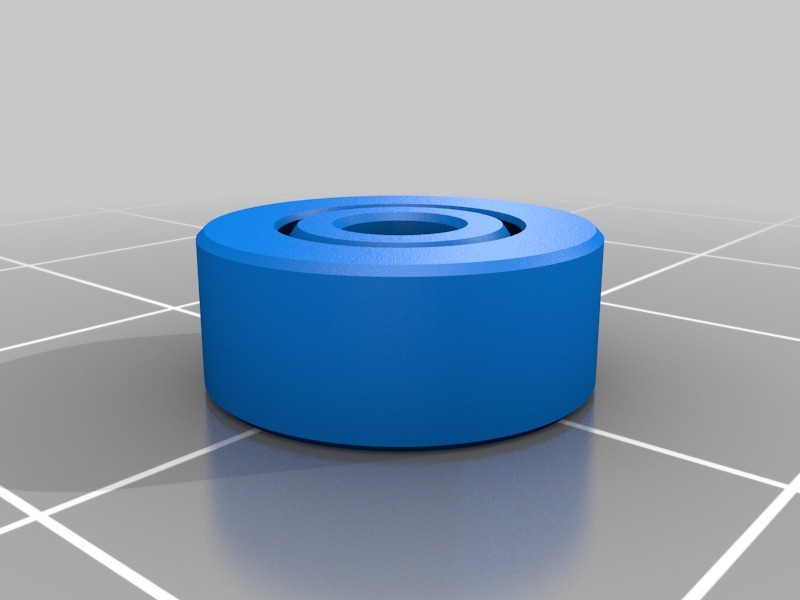

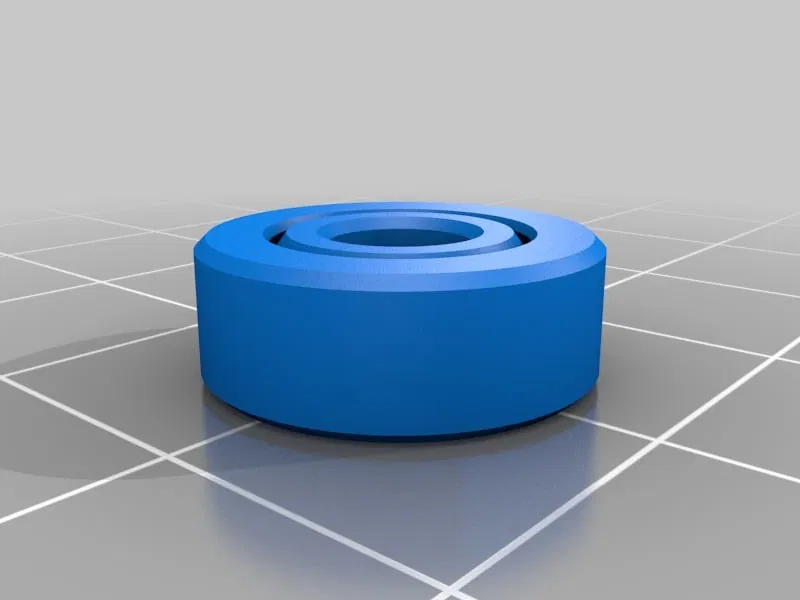

Vòng Bi In 3D (Không Có Bi) / Ổ Trục

Tác giả SabLei_1113805

Lượt tải
176
Lượt thích
26
Lượt coi
700

File 13 2,1 MB

  • RadialBearing_mr126_6x12x4mm_0.3mmTolerance_1767173294.stlSTL · 157,3 KB
  • RadialBearing_608R_1767173295.stlSTL · 149,9 KB
  • bearing6204_20x47x14mm_1767173295.f3dF3D · 77,1 KB
  • RadialBearing_695_5x13x4mm_0.3mmTolerance_1767173296.stlSTL · 150,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

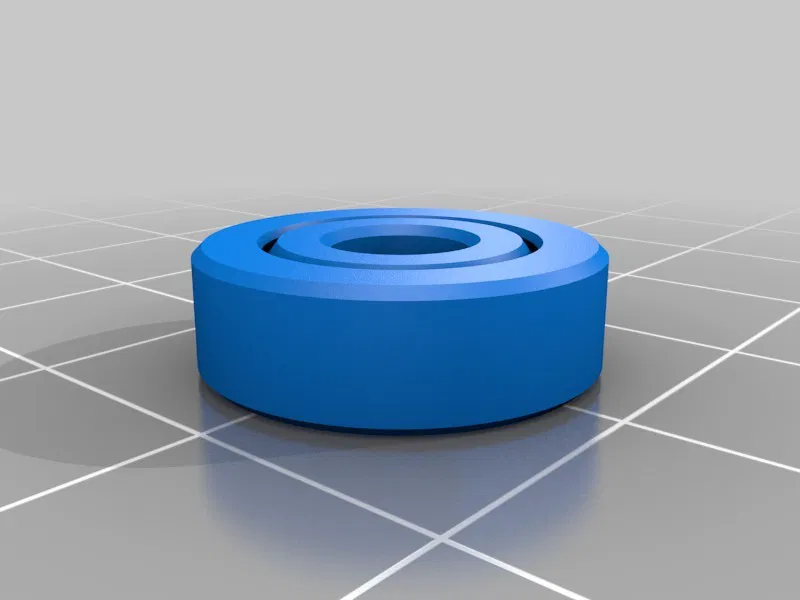

  • Thêm vòng bi MR126 nhỏ xíu - ngày 26 tháng 10 năm 2017
  • Thêm vòng bi 605 - ngày 11 tháng 1 năm 2018
  • Thêm 606, 623 & 695 - ngày 16 tháng 1 năm 2018
  • Thêm 625 (bao gồm tệp Fusion360) - ngày 27 tháng 2 năm 2018
  • Thêm 6003, 6204 - ngày 19 tháng 2 năm 2023

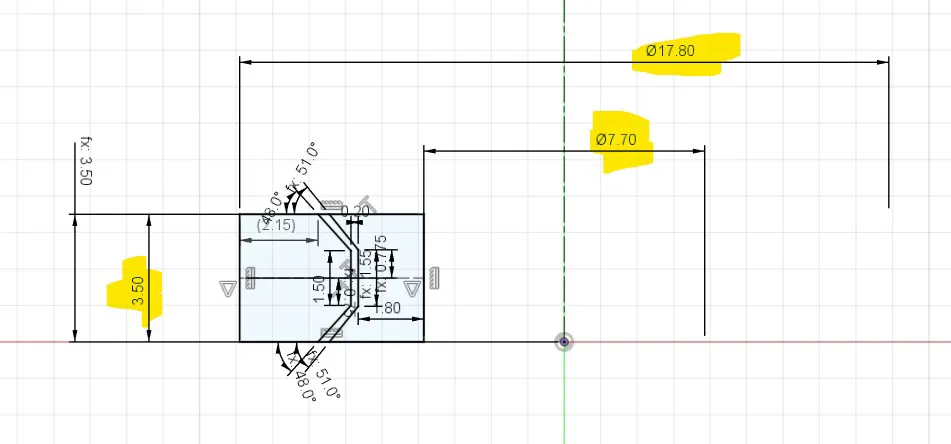

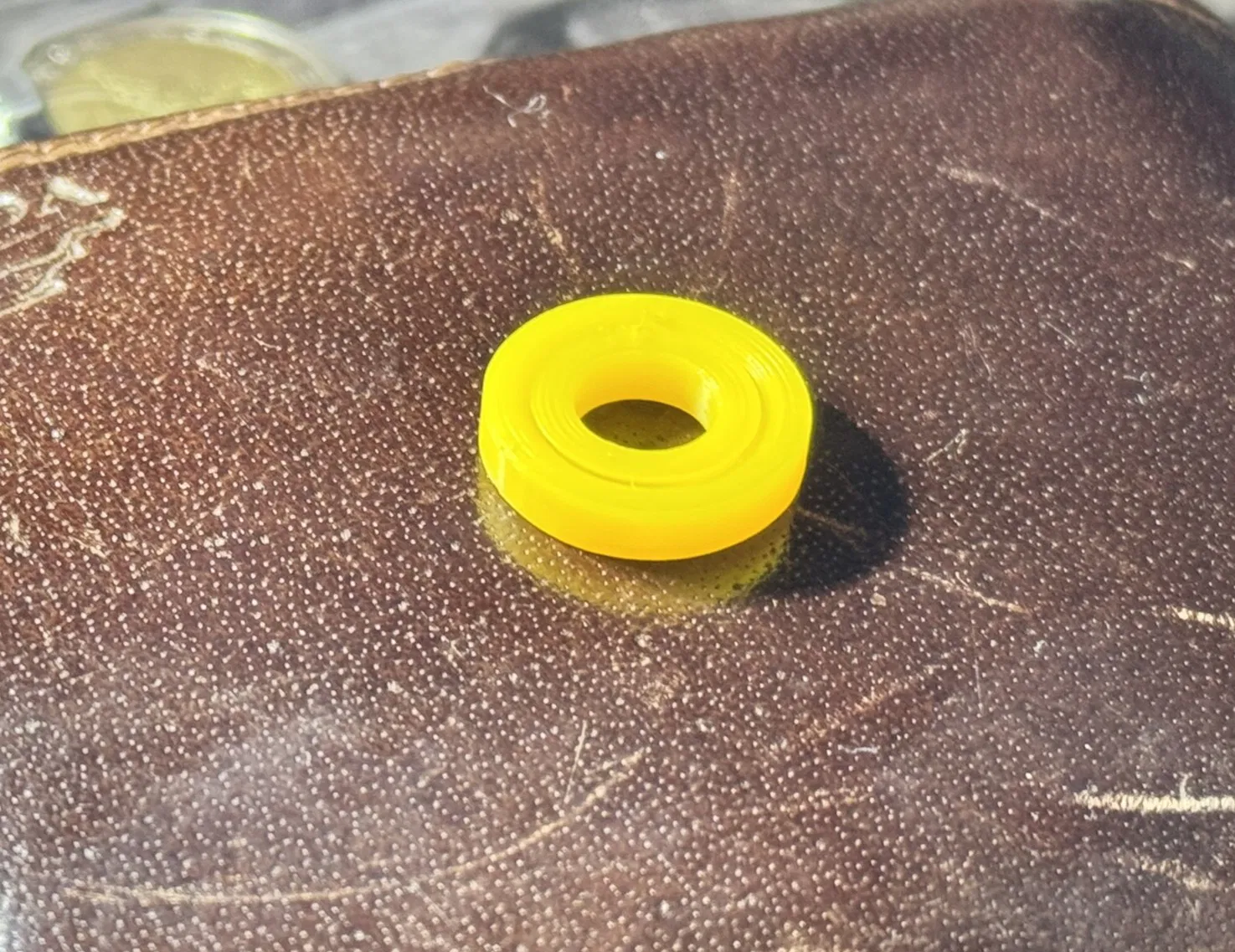

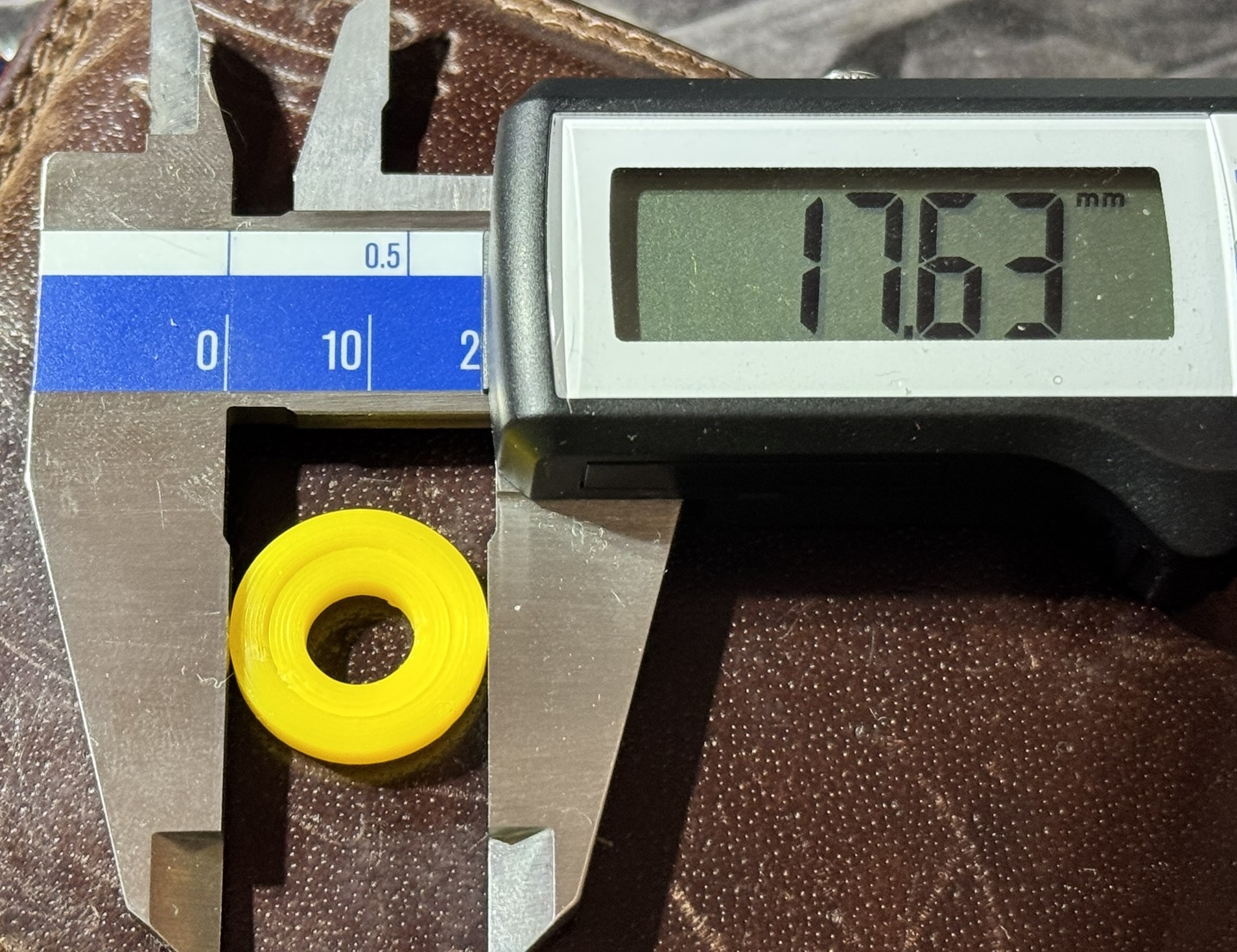

  • Thêm vòng bi tùy chỉnh - ngày 3 tháng 3 năm 2025 (17,8x7,7x3,5mm)

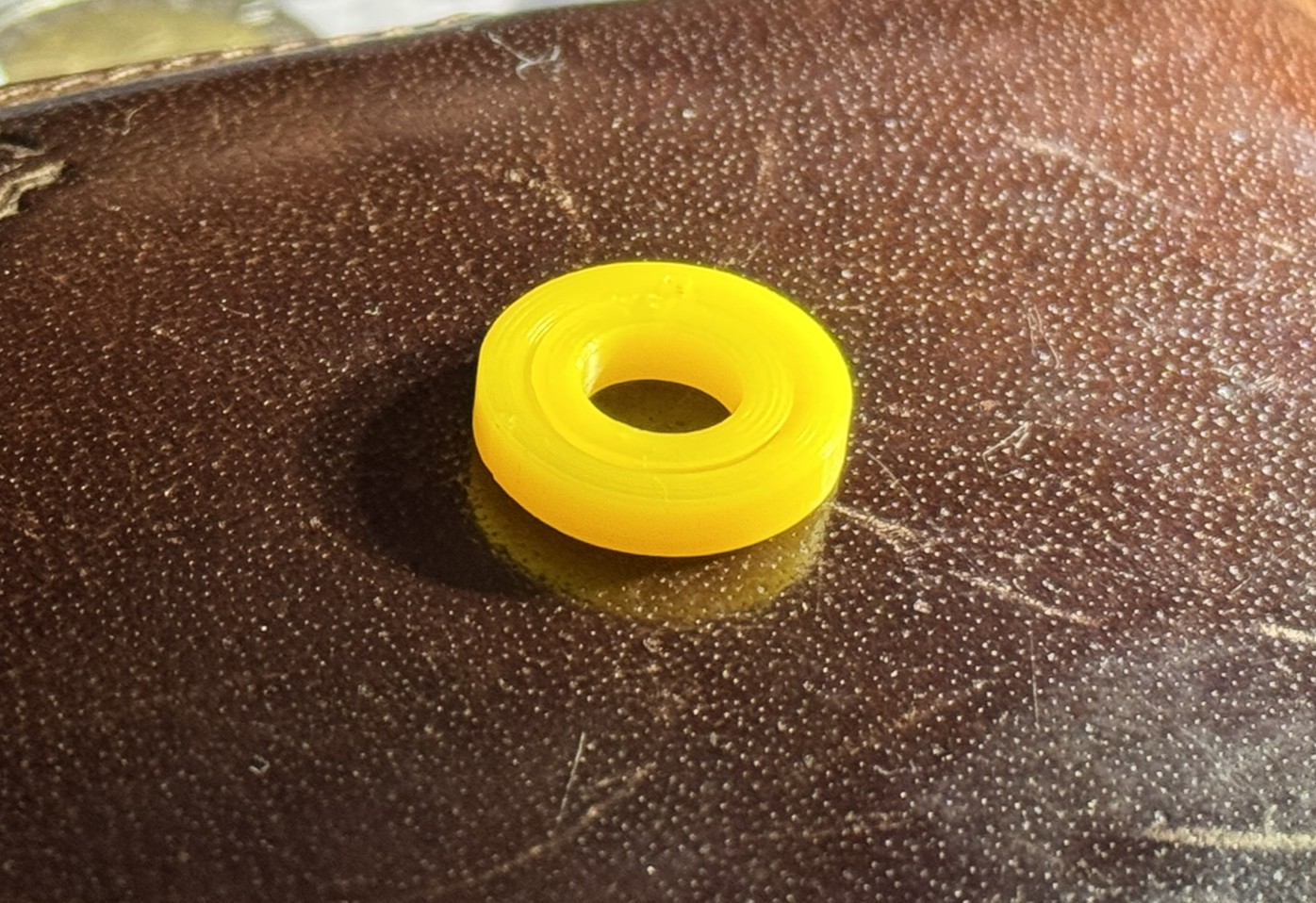

    Cái này thực sự hẹp, nhưng tui in được một cái vòng bi chạy ngon ngay lần đầu trên máy Bambulab A1mini của tui. (phải bóp nhẹ mới ra)
  • …

yêu cầu bởi "Electricole" cho Động cơ phản lực in 3D Catiav5ftw (https://www.thingiverse.com/thing:1327093/files)

  • Nếu bộ phận của bạn bị dính vào nhau sau khi in, hãy dùng kìm bóp vòng bi lại nhé :-) (xem video bên dưới)
  • tra dầu bằng Xịt Silicone, Xịt PTFE hoặc các chất bôi trơn khác tùy thích, miễn là không ăn mòn nhựa.

Nếu ai cần vòng bi kích cỡ khác, cứ nói tui, tệp thiết kế dễ điều chỉnh lắm (với tui)hehe

Cài đặt In

Máy in:

Anet A8

Rafts:

Không

Supports:

Không

Độ phân giải:

0,2 hoặc mịn hơn

Infill:

3 lớp vỏ + 25% infill

Ghi chú:

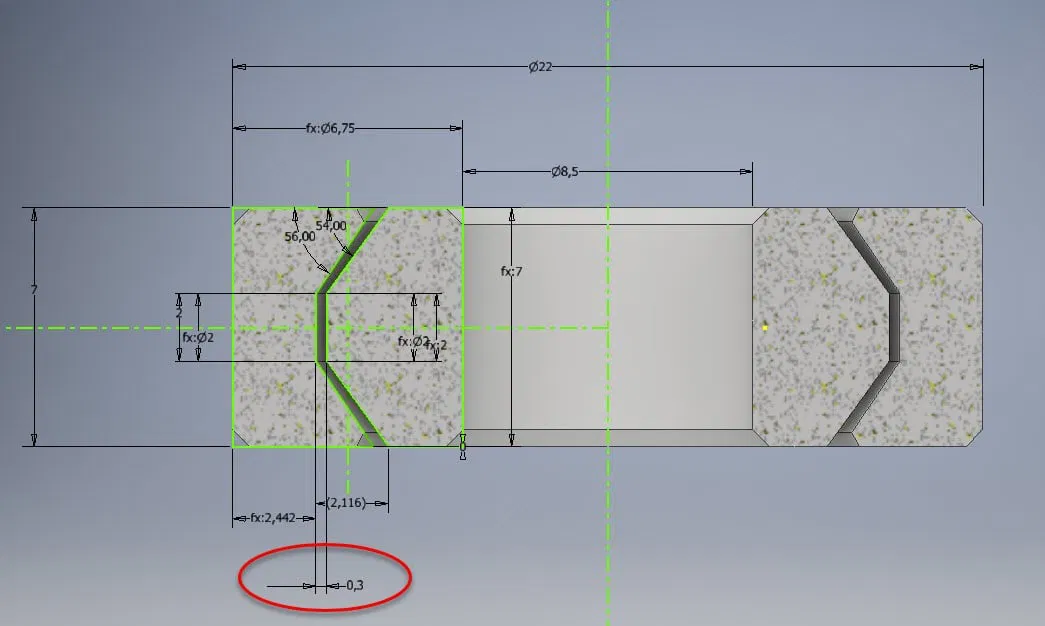

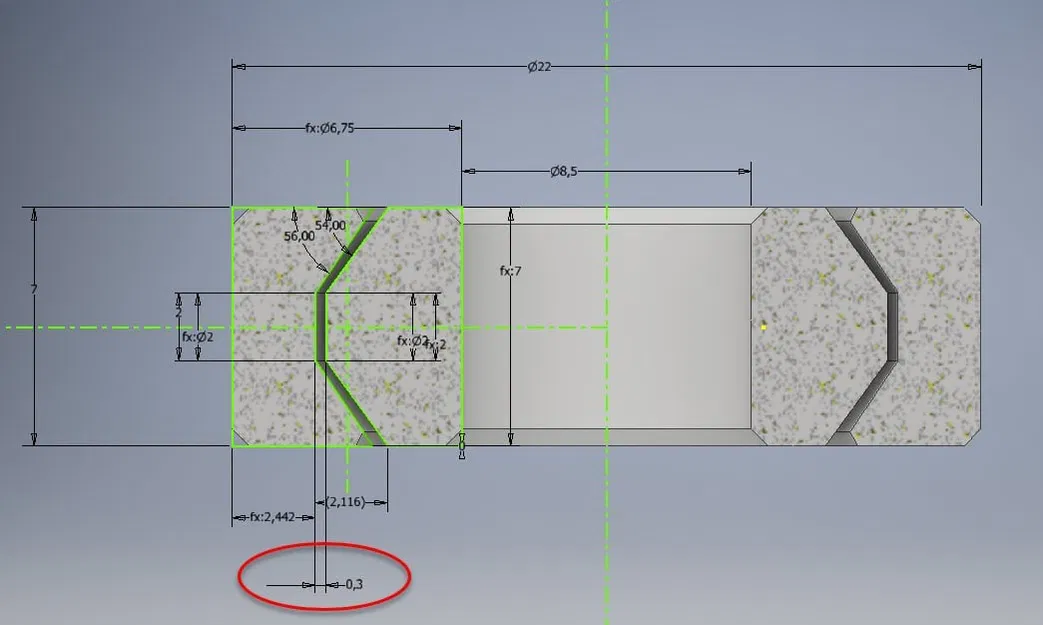

Đường kính ngoài đúng bằng kích thước cần. Đường kính trong lớn hơn một chút.
Nếu máy in của bạn in ra hơi nhỏ (như máy tui), hãy chỉnh tỷ lệ X&Y lên/xuống một chút. Cái nào hiệu quả với bạn thì dùng.

Cách Tui Thiết Kế

"Lấy cảm hứng từ"

"Giáo sư In 3D" có nói về vòng bi in 3D.

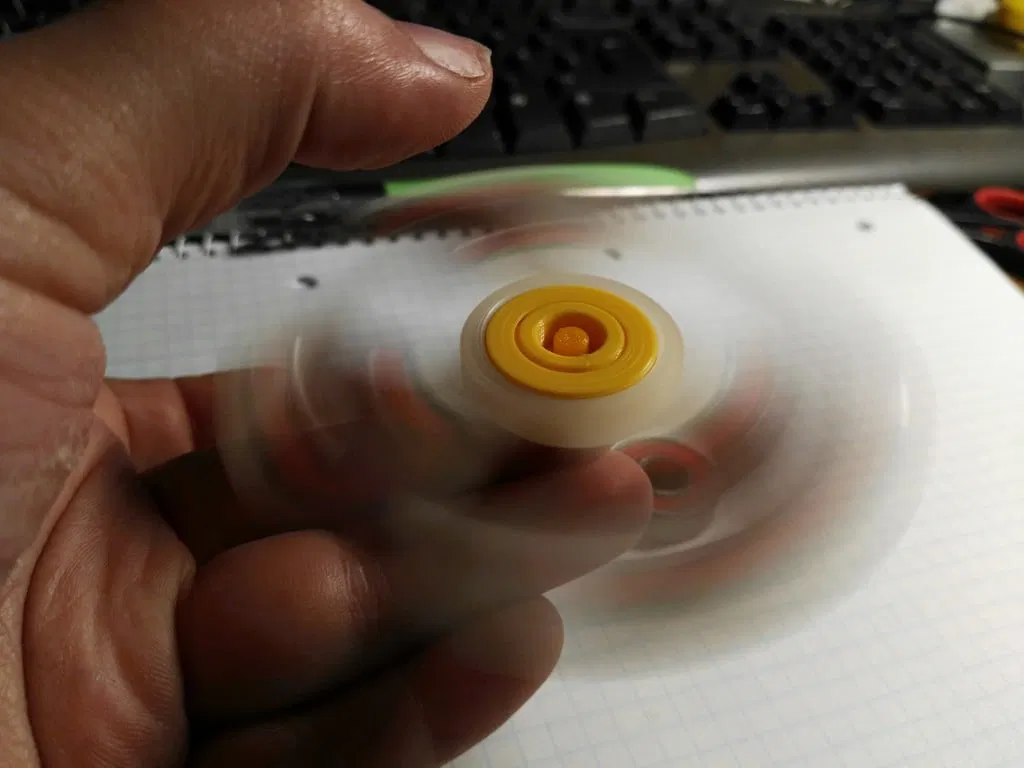

Nói đúng hơn, ông ấy dùng nó cho mấy cái con quay quay quay.

Vì tui không tìm thấy tệp đó ở đâu cả, nên tui tự thiết kế.

Vì vậy, "Remixed From" giống "Lấy cảm hứng từ" hơn là "Chỉnh sửa từ" ;-)

Category: Parts
