Giá đỡ phẳng Starlink Gen 2 (TRIO)

Giá đỡ ba cho đĩa Starlink Gen 2 (V2/Rev 2)

Cần cắt đĩa bằng cưa bàn (khuyên dùng) hoặc máy Dremel. Tui khuyên bà con nên xem video hướng dẫn để biết chi tiết và hướng dẫn đầy đủ trước khi bắt đầu.

Các tùy chọn gắn bao gồm bắt vít xuyên qua, nam châm bọc cao su (qua ren M5 âm), hoặc cốc hút.

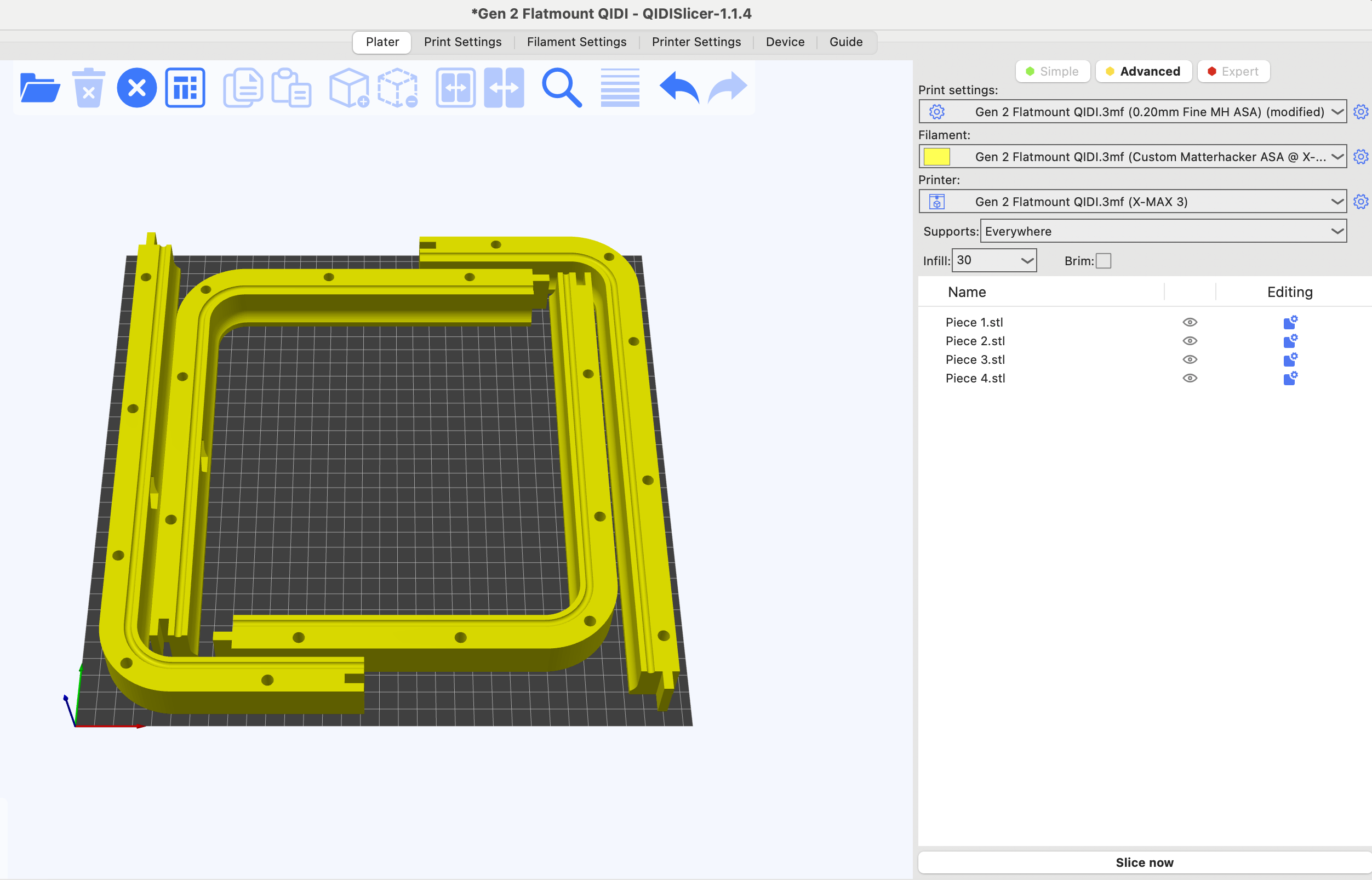

In trên máy QIDI X-Max 3 với vật liệu ASA (Tui khuyên in bằng ASA để chống nhiệt và tia UV).

Tui khuyên bà con nên tăng kích thước mỗi mẫu lên 100.2% để bù cho sự co ngót nhẹ của ASA. Đĩa sẽ vừa ở 100% nhưng sẽ hơi chật.

Độ dày lớp: 0.2mm

Thành: 4 (tối thiểu)

Ruột: 30% Hình khối (Cubic)

Cần hỗ trợ cho các lỗ hình lục giác

Đầu phun 250, Bàn nhiệt 100, Buồng 55

Hướng dẫn lắp ráp Giá đỡ phẳng

• Dùng dung dịch hàn ASA (acetone và mạt nhựa ASA) để hàn 4 mảnh lại với nhau – sau khi khô có thể chà nhám các mối nối nếu cần. Có thể sơn xịt như Rustoleum lên khung nếu muốn.

• Dùng keo hàn ABS để hàn khung vào đế acrylic cắt laser dày 3mm và đặt vật nặng lên trên. Sau khi khô, dùng keo chống thấm Flexseal hoặc tương tự để trám dọc theo mối nối bên trong.

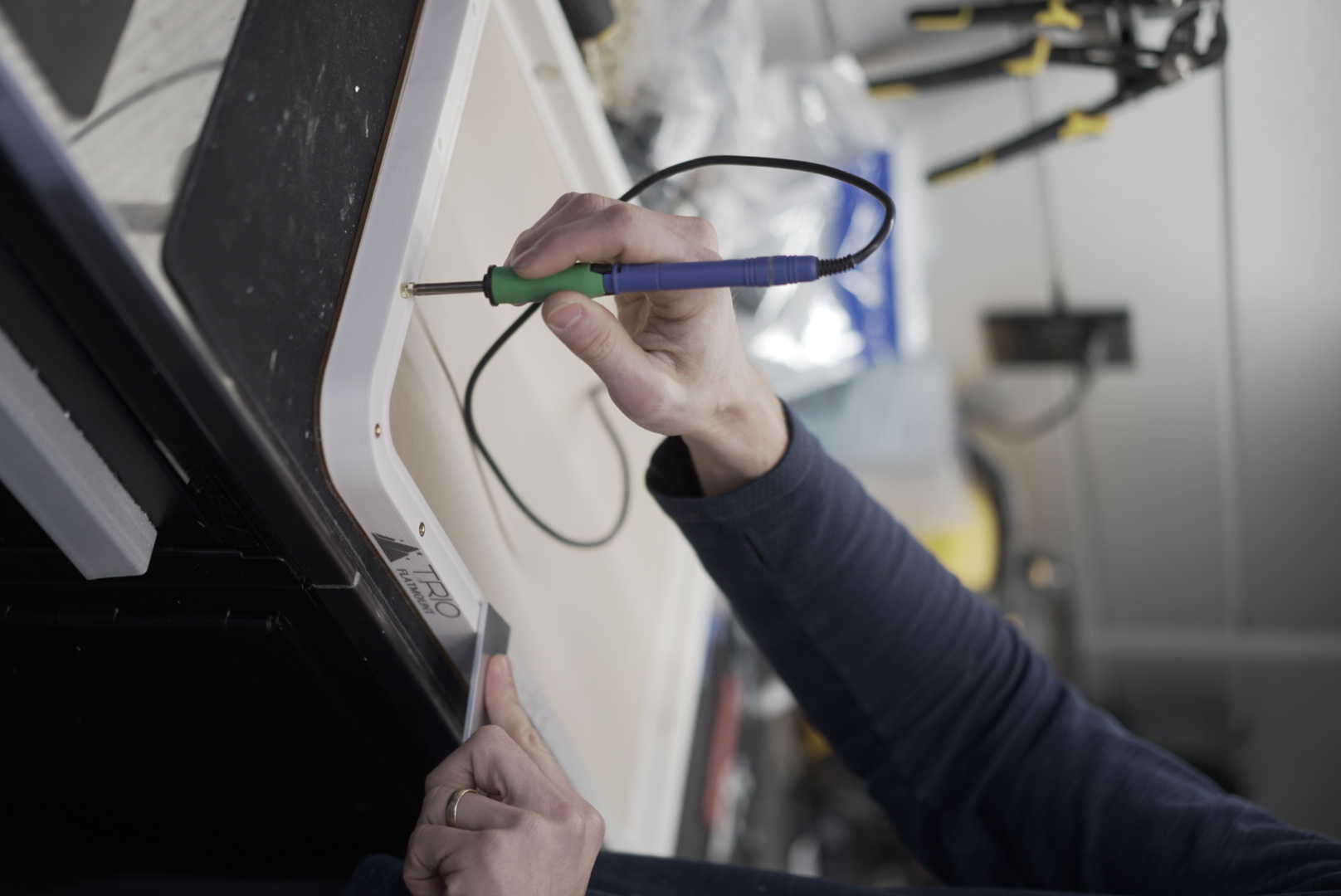

• Dùng mỏ hàn để lắp 20 cái chèn nhiệt M5 (M5 X D7 X L7) vào các lỗ phía trên.

• Lắp lỗ thông hơi một chiều Amphenol và đầu nối cáp PG7 vào các lỗ hình lục giác.

• Cắt vòng đệm O-ring EPDM dày 4mm cho vừa (cắt góc 45 độ) và dán hai đầu lại bằng keo siêu dính.

• Lắp vòng đệm O-ring và bôi trơn bằng một lớp chất bôi trơn gốc PTFE.

• Cắt đầu cáp USB-C của cáp đĩa và luồn đầu đã cắt qua đầu nối cáp PG7.

• Lắp phần đĩa đã cắt vào vỏ và cắm đầu nối JST của cáp đĩa.

• Đặt nắp polycarbonate dày 4.5mm và dùng ốc lục giác SS M5 x 16 mm để cố định.

• Dùng đầu nối RJ45 bọc lưới để bấm dây theo chuẩn T568B trên cáp đĩa đã cắt, và cùng kiểu bấm dây đó trên cáp nối router-đĩa (cắt bỏ đầu nối USB-C trước – ĐẢM BẢO là phía đĩa của cáp). LƯU Ý: Kiểu bấm dây chính xác của hai đầu cáp này không quan trọng miễn là cả hai đều giống nhau.

• Dùng ốc SS M5x40 mm ở các góc ngoài cùng để vặn vào nam châm bọc cao su M5 âm hoặc dùng ốc dài hơn để bắt vít xuyên qua, v.v. Bà con cũng có thể không dùng chèn nhiệt ở các góc nếu thích dùng ốc M6 lớn hơn cho tùy chọn gắn của mình.

• Cắm vào router Starlink và tận hưởng!
