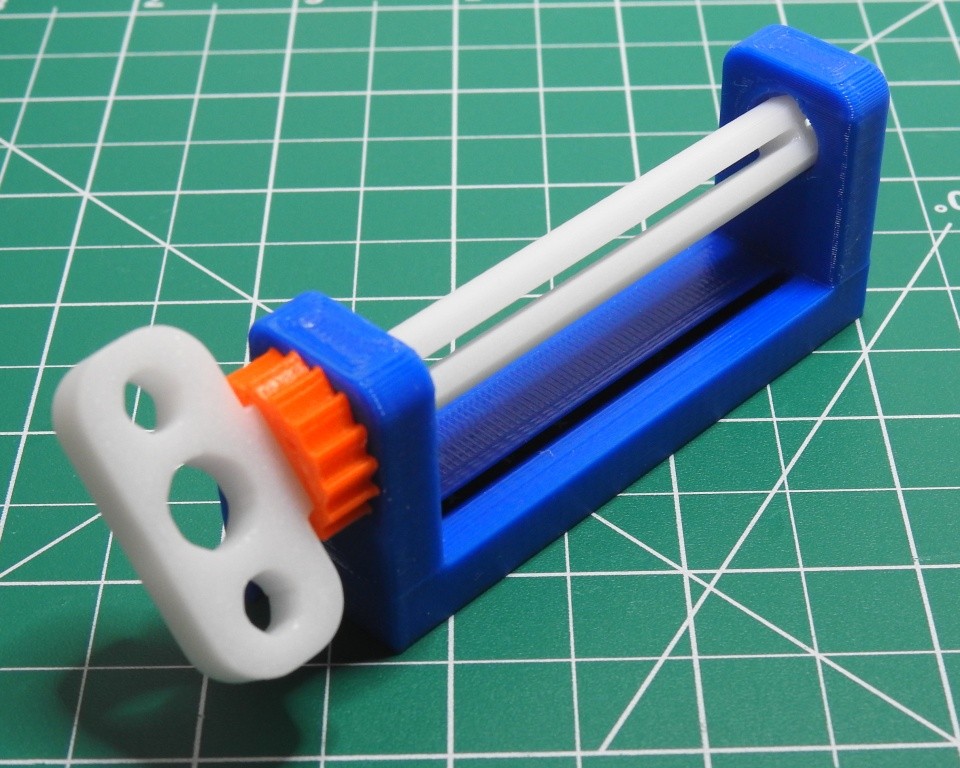

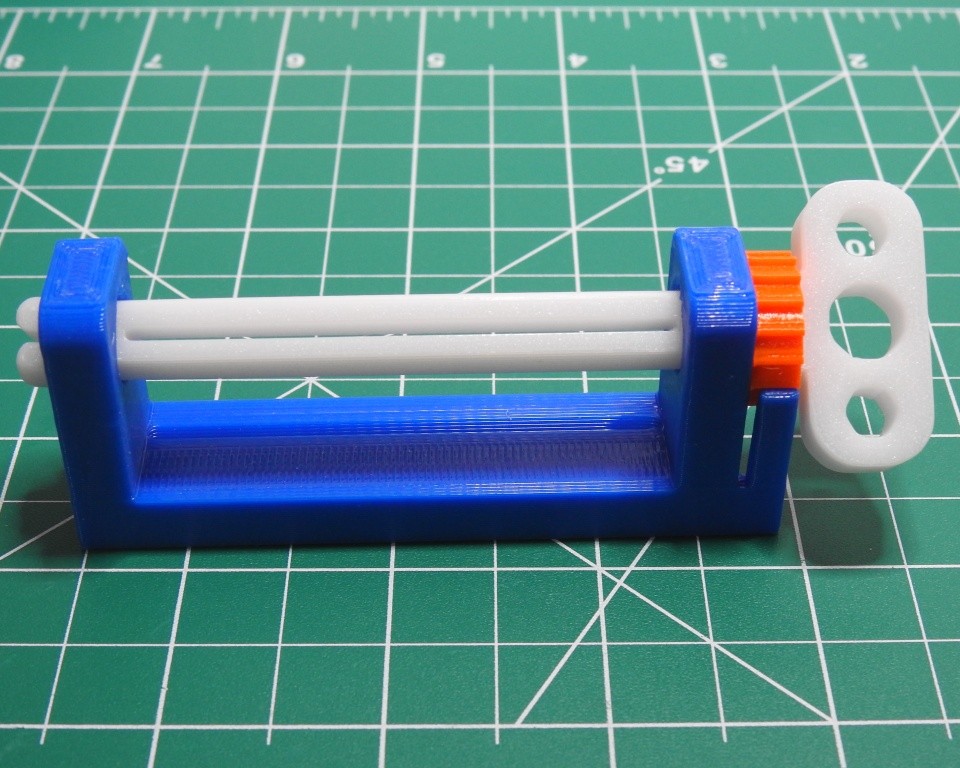

Dụng cụ cuộn tuýp kem đánh răng cóc cóc (không cần hỗ trợ)

Tính năng

• In nhanh, dễ dàng
• Không cần hỗ trợ
• Thiết kế tham số
• Quấn cóc cóc định vị

Thiết kế

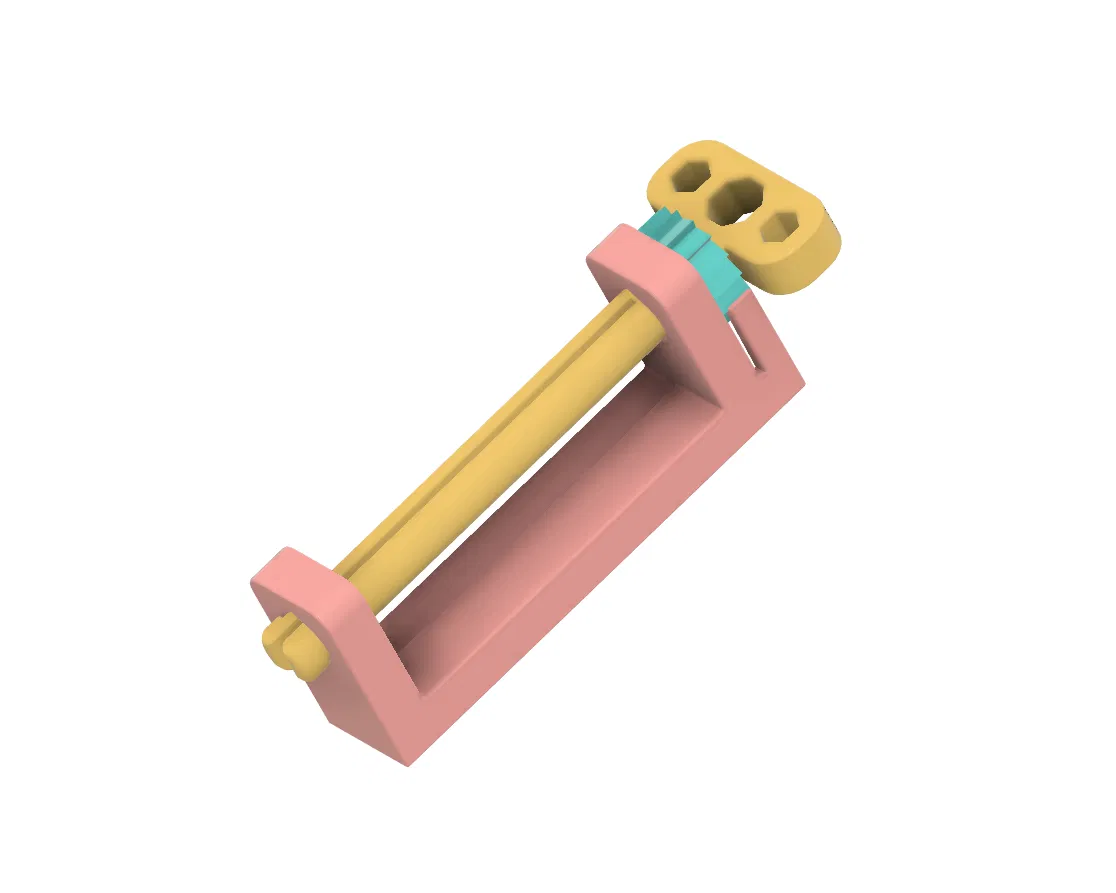

Thiết kế Fusion 360 (có trong file) cho phép bạn thay đổi chiều rộng ống và các biến số khác. File STL đi kèm được cài đặt với chiều rộng ống là 58mm – cái này là đủ cho hầu hết các loại ống.

In ấn

Bạn có thể in bằng bất kỳ vật liệu nào. Tôi dùng PETG để có độ dẻo và độ bền cho bộ cóc.

• Phần chìa khóa không có yêu cầu đặc biệt. Tôi dùng đầu phun 0.6mm với chiều cao lớp 0.32mm để in nhanh.
• Phần bánh răng nên in ở chế độ 0.20mm hoặc thấp hơn để giữ cho răng được sắc nét.
• Phần khung có thể in theo chiều thẳng đứng hoặc nằm ngang. {Tôi đã bao gồm một file STL cho mỗi phương pháp.}

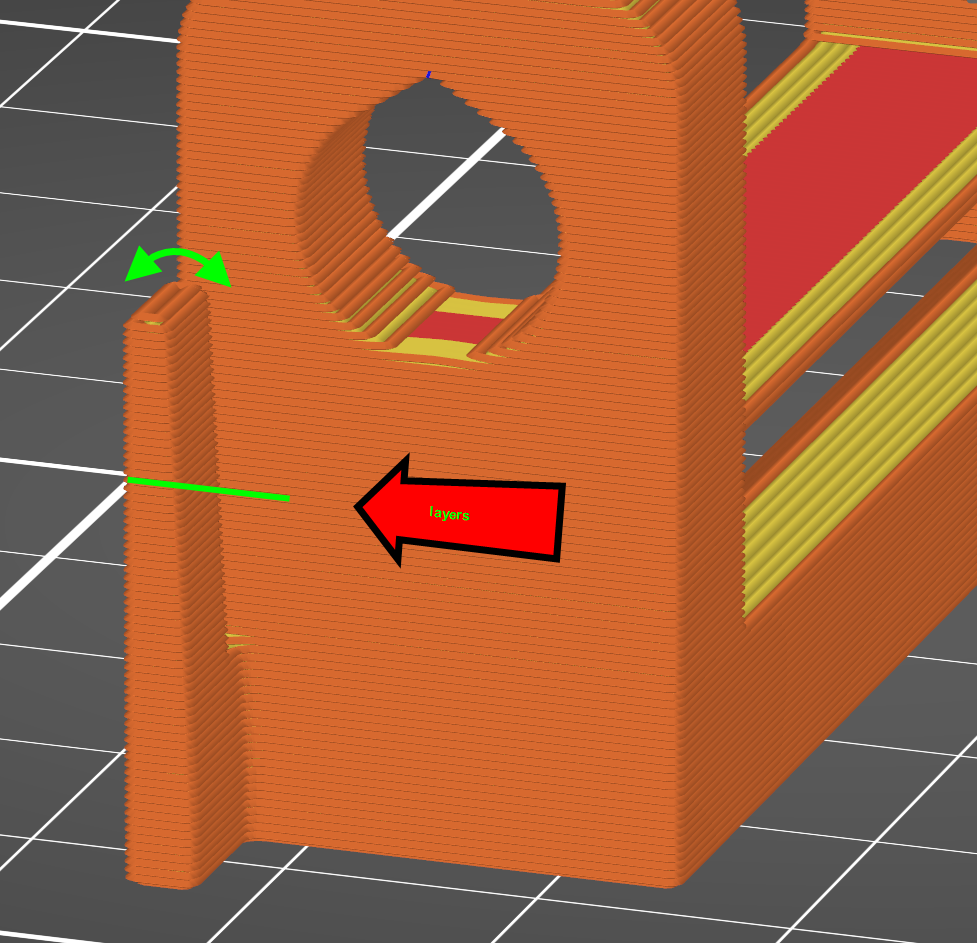

  • In thẳng đứng không cần hỗ trợ, nhưng có thể gặp vấn đề về độ bền với bộ cóc. Vì bộ cóc có độ đàn hồi, nó nên có độ bền tối đa từ các lớp dài dọc theo trục đàn hồi. In thẳng đứng sẽ có các lớp theo hướng sai và sẽ thất bại nếu bạn không có độ bám dính lớp tốt. Vì lý do này, tôi đã dùng PETG ở 0.32mm.

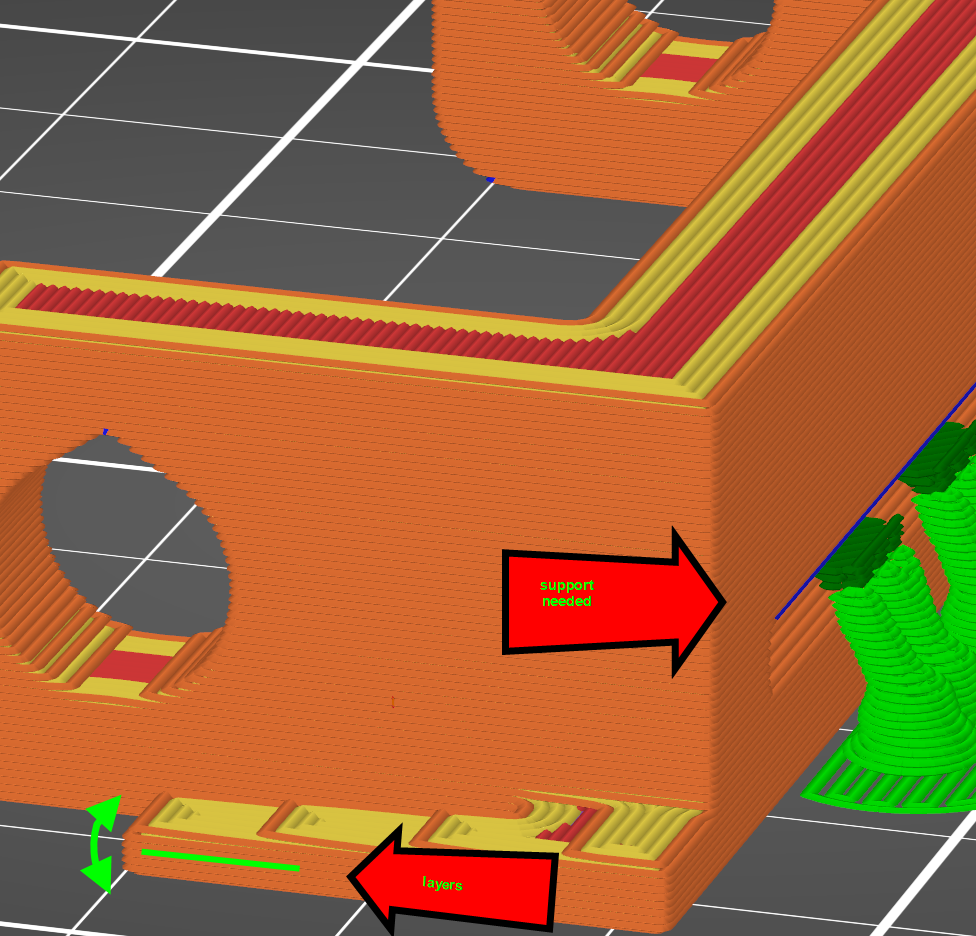

• In nằm ngang sẽ cho độ bền bộ cóc tốt hơn nhiều. Nếu bạn dùng PLA, đây là phương pháp tôi phải khuyên dùng. Nhược điểm của việc in ngang là khe ống nên được hỗ trợ.

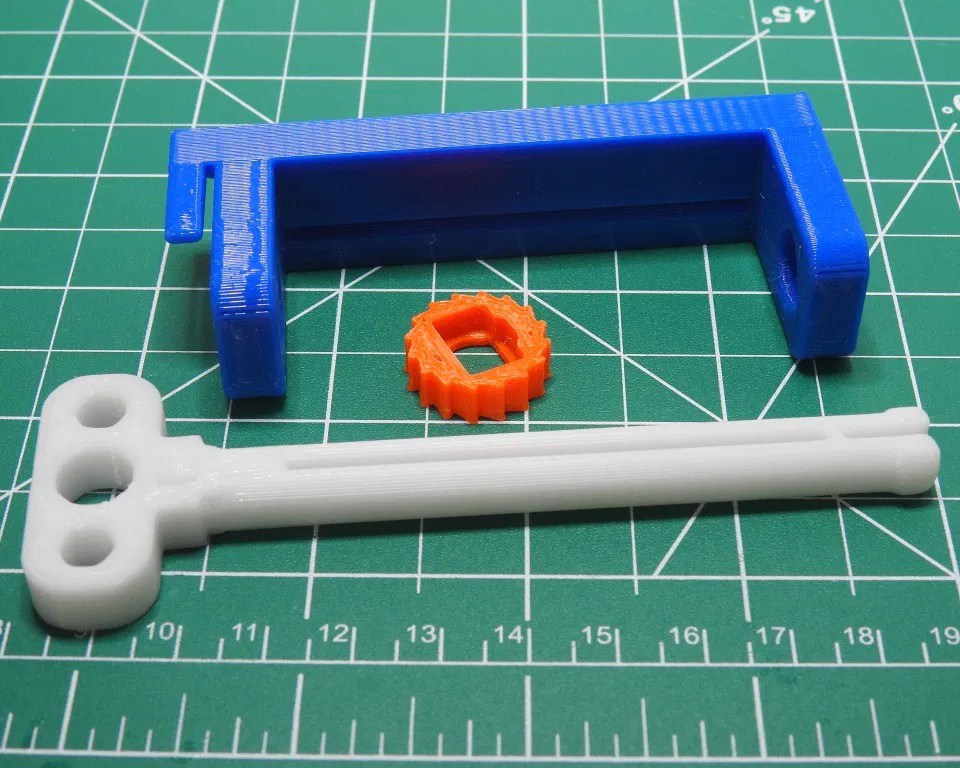

Lắp ráp

• Lắp bánh răng vào chìa khóa.

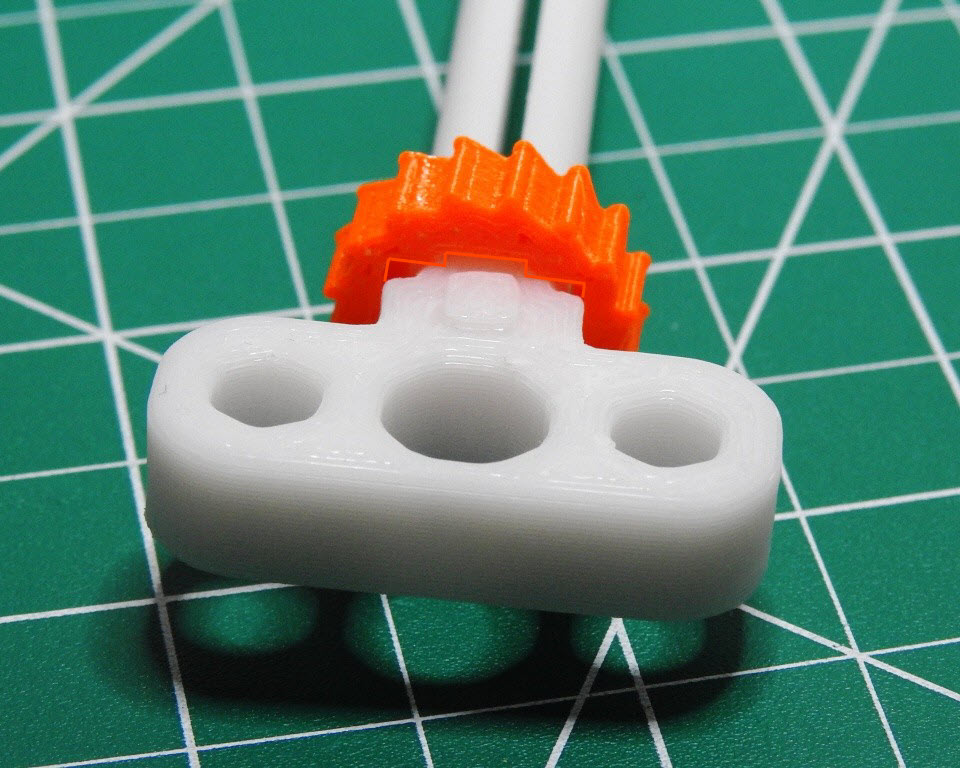

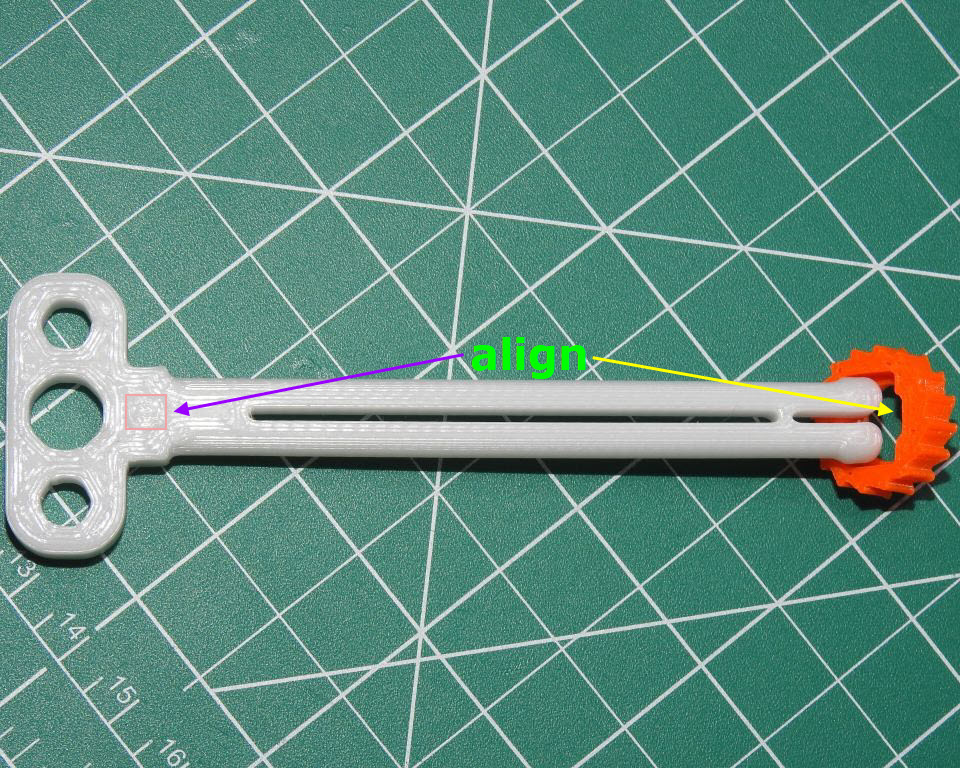

• Rãnh trên bánh răng cần hướng về phía tay cầm chìa khóa và thẳng hàng với gờ trên chìa khóa.

• Đầu chìa khóa và lỗ trên bánh răng có thể hơi khít. Hãy thử lắc nhẹ khi đẩy vào. Bạn có thể chà nhám nhẹ đầu chìa khóa nếu nó quá cứng.

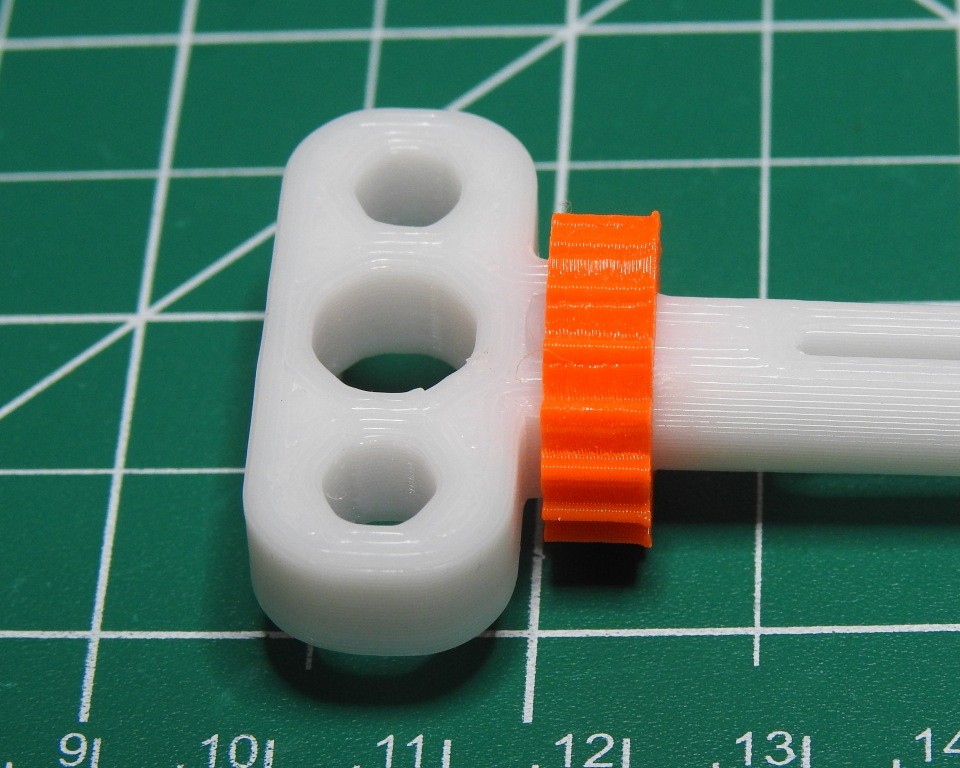

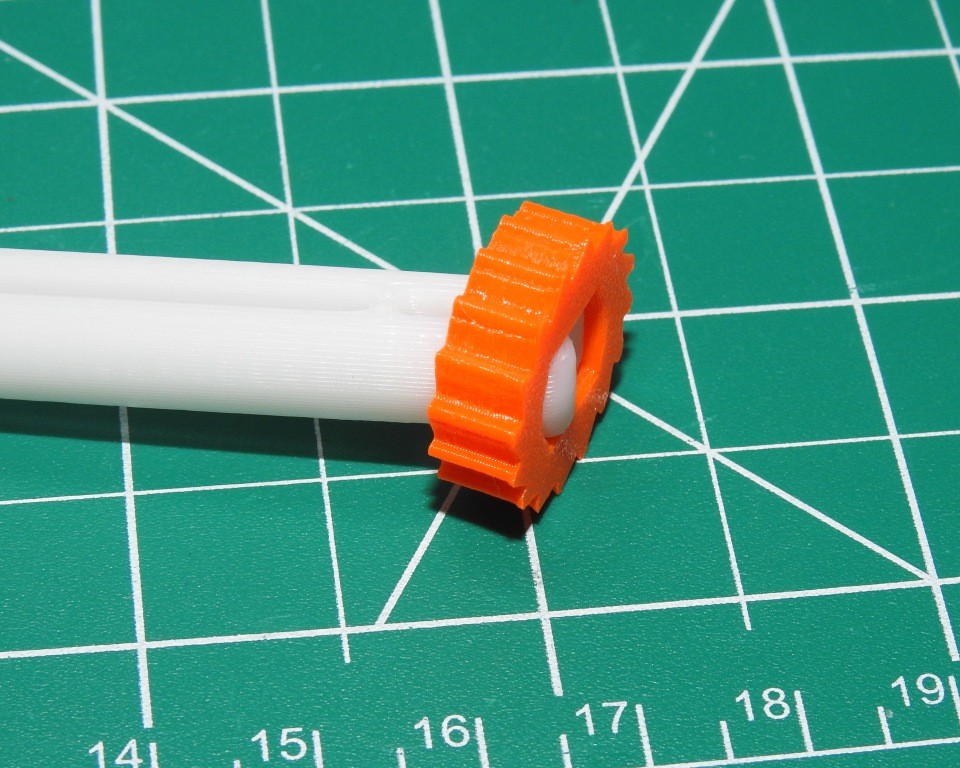

• Sau khi bánh răng vào trục chìa khóa, đẩy hết cỡ về phía tay cầm. Chỉ nên có khoảng 1mm khe hở.

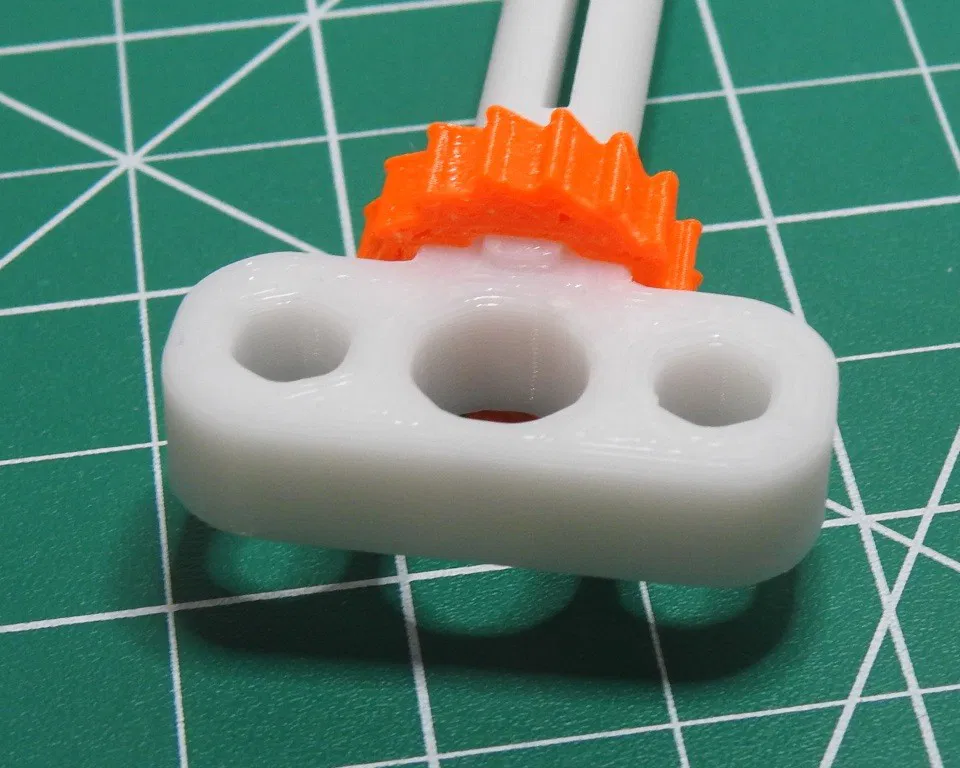

• Lắp chìa khóa/bánh răng vào khung (ở đầu bộ cóc). Nó nên vừa khít và kêu 'tách' khi xuyên qua lỗ hoàn toàn.

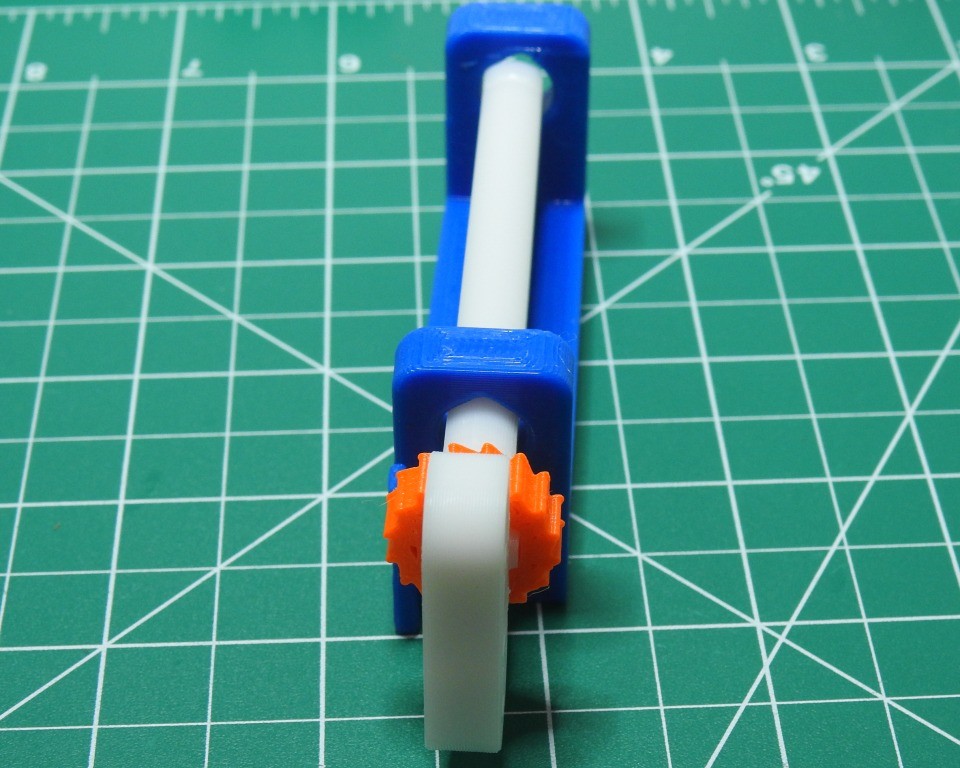

• Cuối cùng, căn chỉnh chìa khóa thẳng đứng với khung (điều này giúp đảm bảo răng bánh răng và bộ cóc được ăn khớp đúng cách) và đẩy chìa khóa qua lỗ khung phía xa. Một lần nữa, nó nên vừa khít và kêu 'tách' khi xuyên qua lỗ hoàn toàn.

Sử dụng

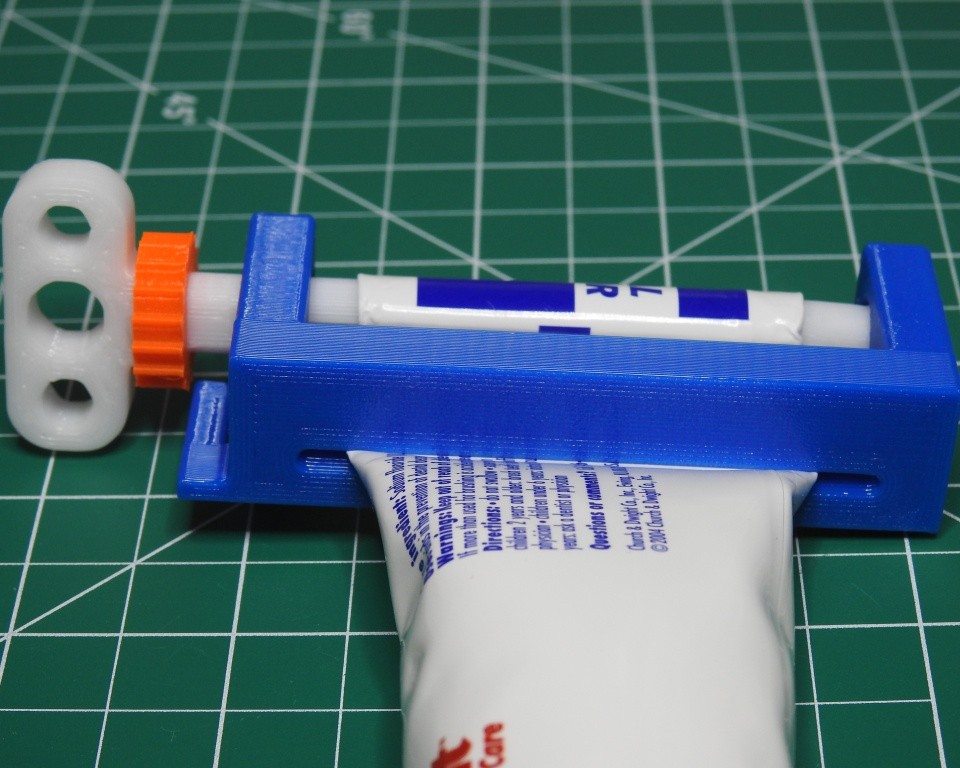

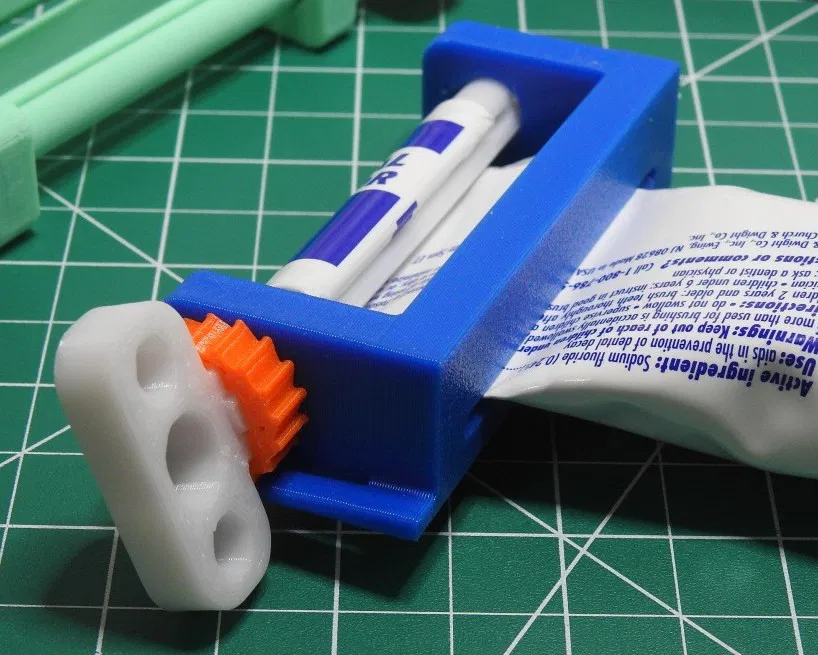

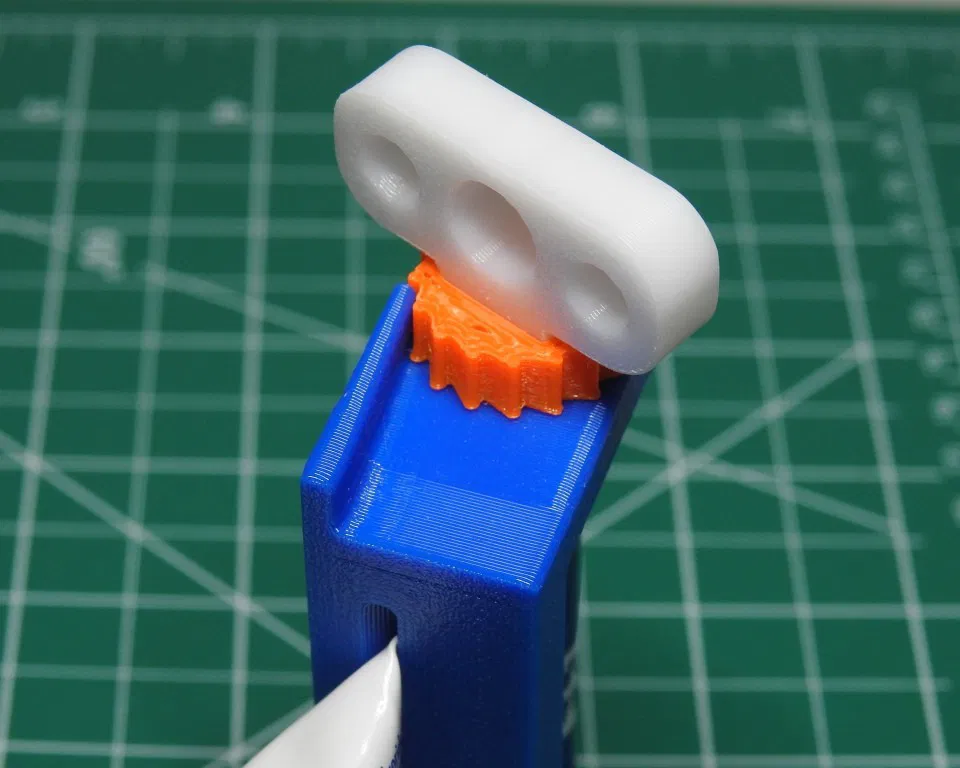

Để sử dụng, luồn ống kem đánh răng qua khe khung và vào khe chìa khóa rồi xoay chìa khóa theo chiều kim đồng hồ.

Để tháo ống ra, ấn đầu chìa khóa trở lại vào lỗ khung. Ấn cho đến khi bạn thấy bánh răng tách ra khỏi bộ cóc. Khi bánh răng đã tách ra, xoay chìa khóa ngược chiều kim đồng hồ.
