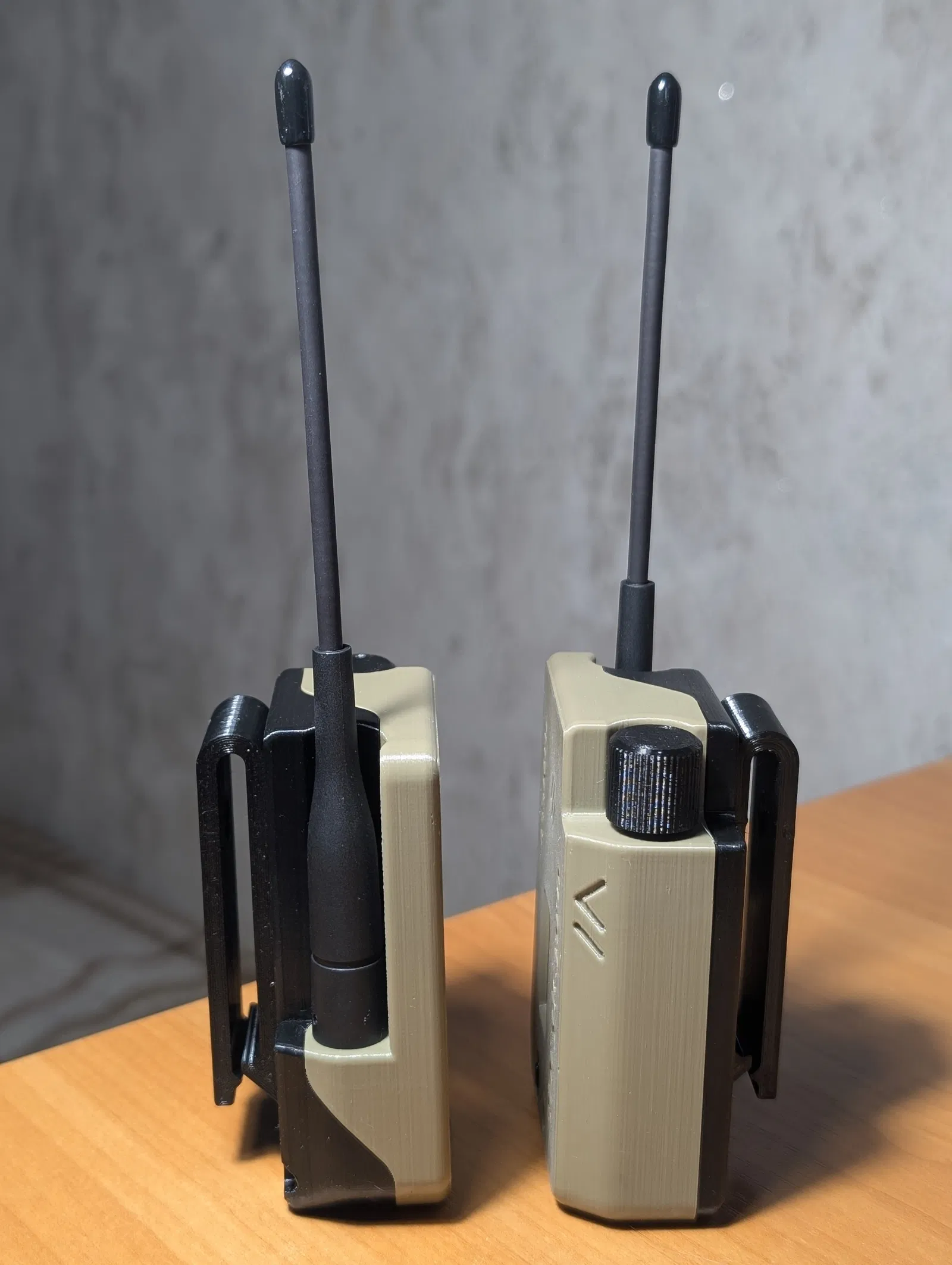

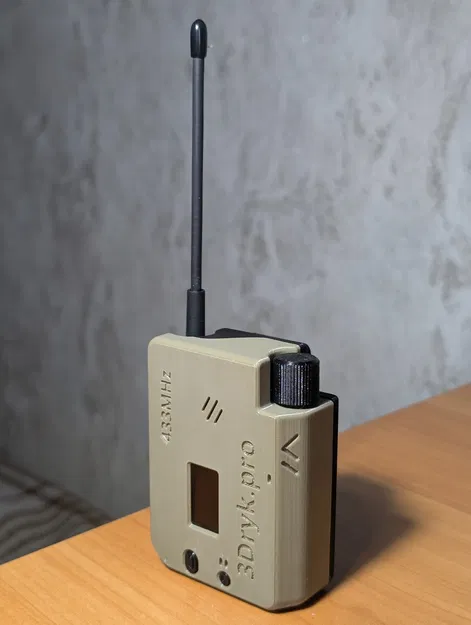

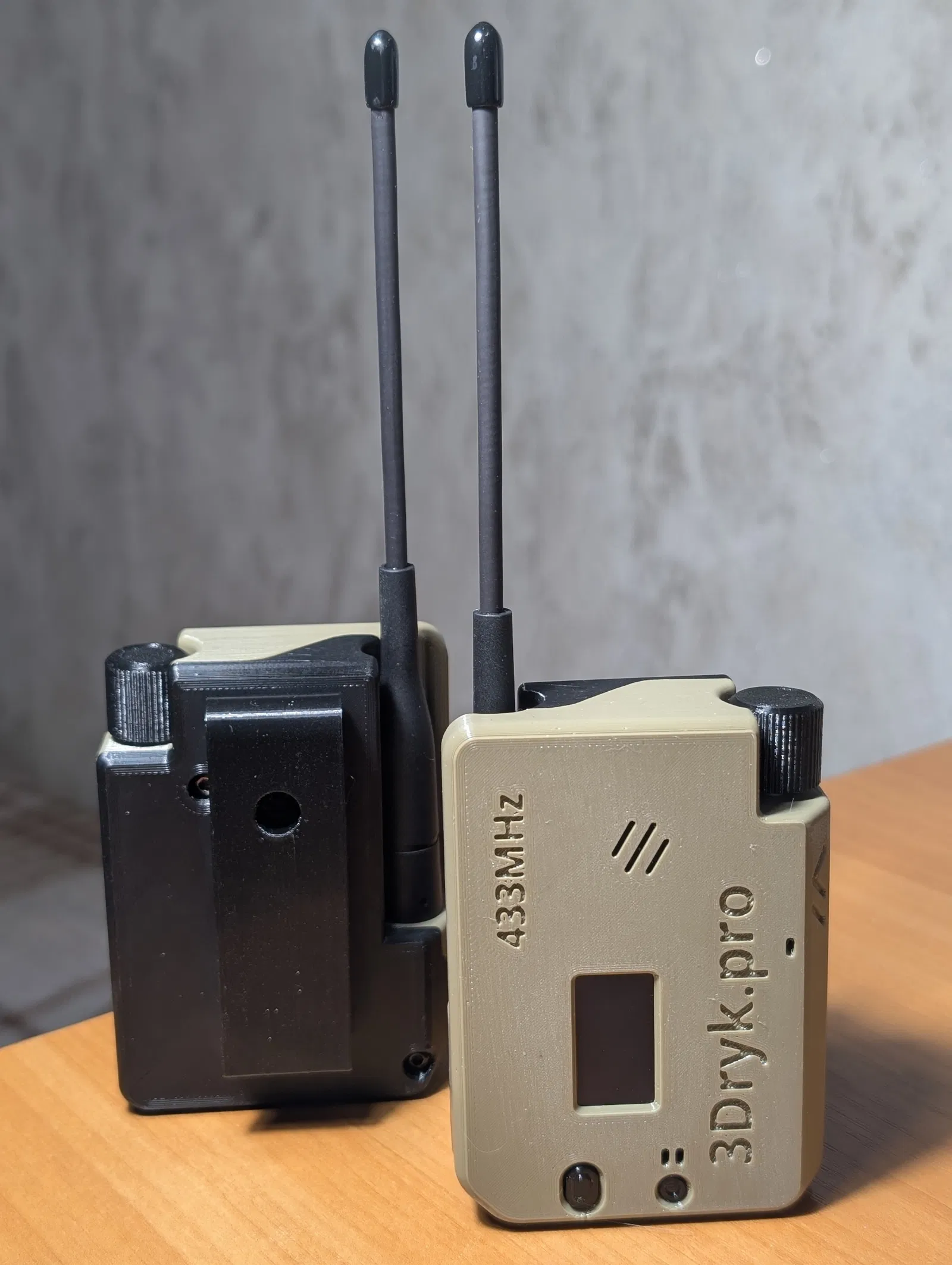

Vỏ case Heltec LoRa32 V3 Meshtastic có sẵn Encoder/Buzzer/Vibro/GPS/Cảm biến môi trường/Kẹp dây/Hỗ trợ bàn phím M5Stack CardKB

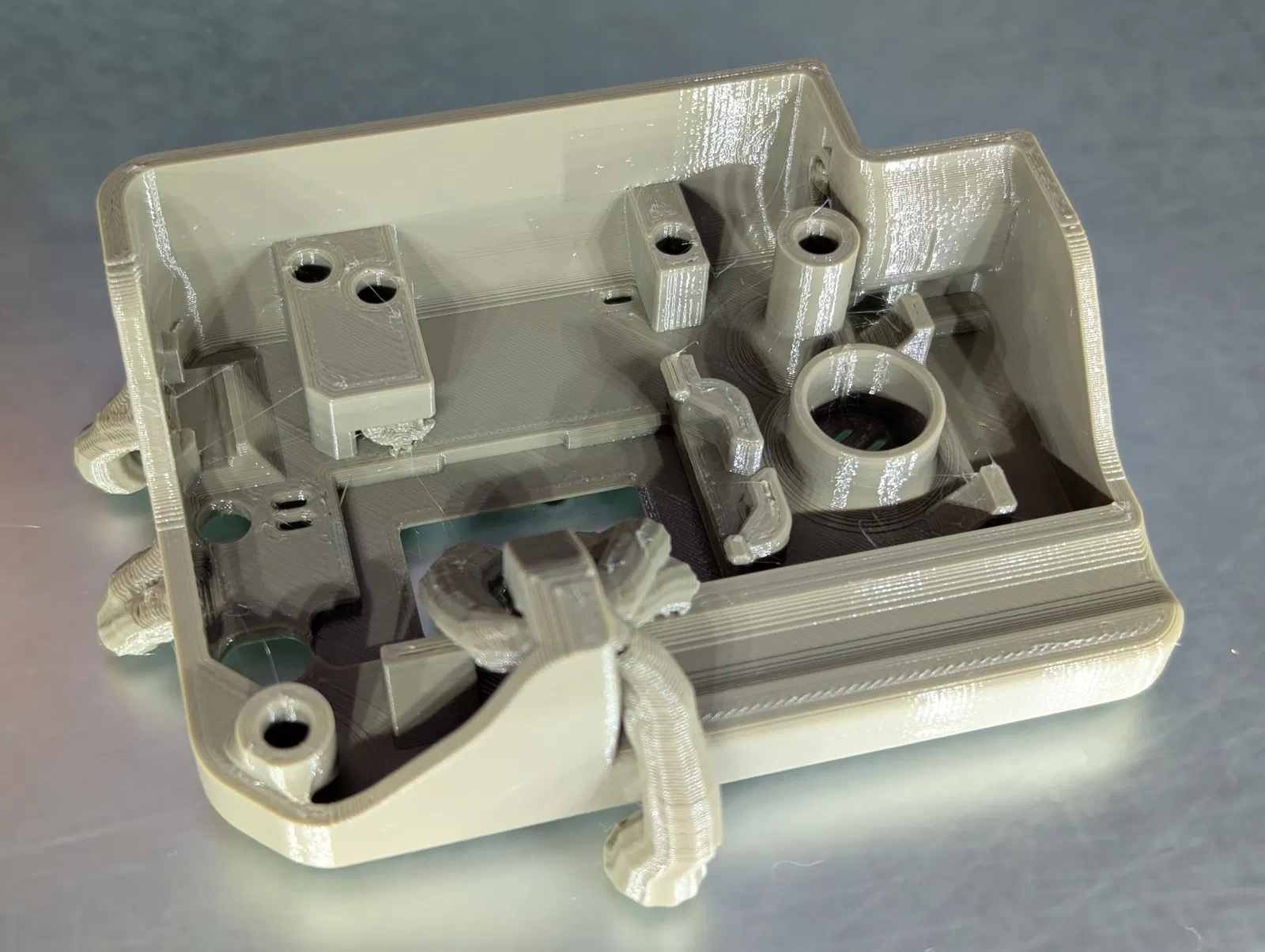

Lời khuyên khi in:

• Sử dụng adaptive layer heights (tối đa 0.2mm) để có bề mặt đẹp và tiết kiệm thời gian in.
• Tree supports được khuyên dùng để dễ dàng gỡ bỏ.

Các linh kiện cần có:

1. Heltec LoRa32 V3
2. Module GPS NEO-6M NEO6MV2
3. Cáp nối dài SMA Female sang IPX UFL/IPX
4. GY-BME280 (3.3v)
5. Pin Lipo Polymer Lithium 3.7V 974058 3000mAh
6. Encoder xoay EC11
7. Động cơ rung Mini Vibration Motor DC 3V
8. Còi buzzer Active  3V
9. HY-4P (dành cho Bàn phím M5Stack CardKB)
10. Antenna (mình dùng loại antenna mềm 433MHz)

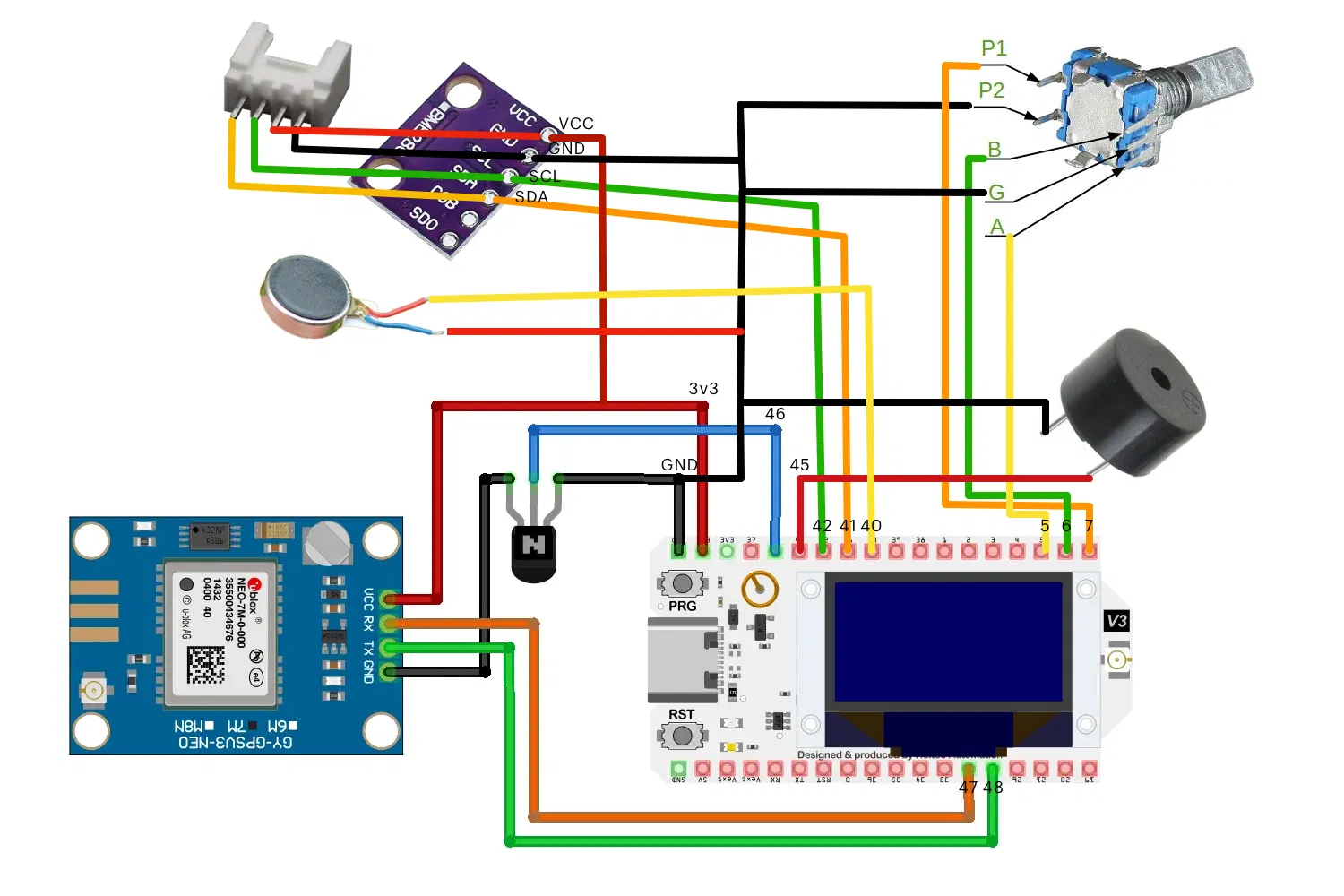

Sơ đồ đấu dây:

Encoder A Heltec 5 Encoder G Heltec GND Encoder B Heltec 6 Encoder Sw1 Heltec 7 Encoder Sw2 Heltec GND Buzzer + Heltec 45 Buzzer - Heltec GND Vibro + Heltec 40 Vibro - Heltec GND GPS VCC Heltec 3V3 GPS RX Heltec 48 GPS TX Heltec 47 GPS GND Heltec GND BME280 VCC Heltec 3V3 BME280 GND Heltec GND BME280 SCL Heltec 42 BME280 SDA Heltec 41 HY-4P Black Heltec GND HY-4P Red Heltec 3V3 HY-4P Yellow Heltec 41 HY-4P White Heltec 42

Có thể dùng Transistor NPN 2N2222 để bật/tắt module GPS. Trong trường hợp đó, kết nối GPS cần được chỉnh sửa như sau:

GPS VCC Heltec 3V3 GPS RX Heltec 48 GPS TX Heltec 47 GPS GND 2N2222 C 2N2222 B Heltec 46 2N2222 E Heltec GND

Phụ kiện lắp ráp:

• 3 x Ốc M3x5mm để cố định các module bên trong vỏ.
• 2 x Vít tự tapping 2x8mm.
• 1 x Ốc M3x15mm cho kẹp dây.
• 1 x Ốc M3x8mm và 1 x Ốc M3x15mm để lắp ráp vỏ.
• 6 x Tán nhiệt M3x6mm cho các điểm gắn ren chắc chắn.
