Thanh đỡ khung máy Ender 3 V3 (Core XZ)

Bài này mình sẽ để lại cho những trường hợp đặc biệt cần tới. Nhấn vào hồ sơ của mình để xem các bản mod mới hơn & thực sự hữu ích cho 3V3 nha. :)

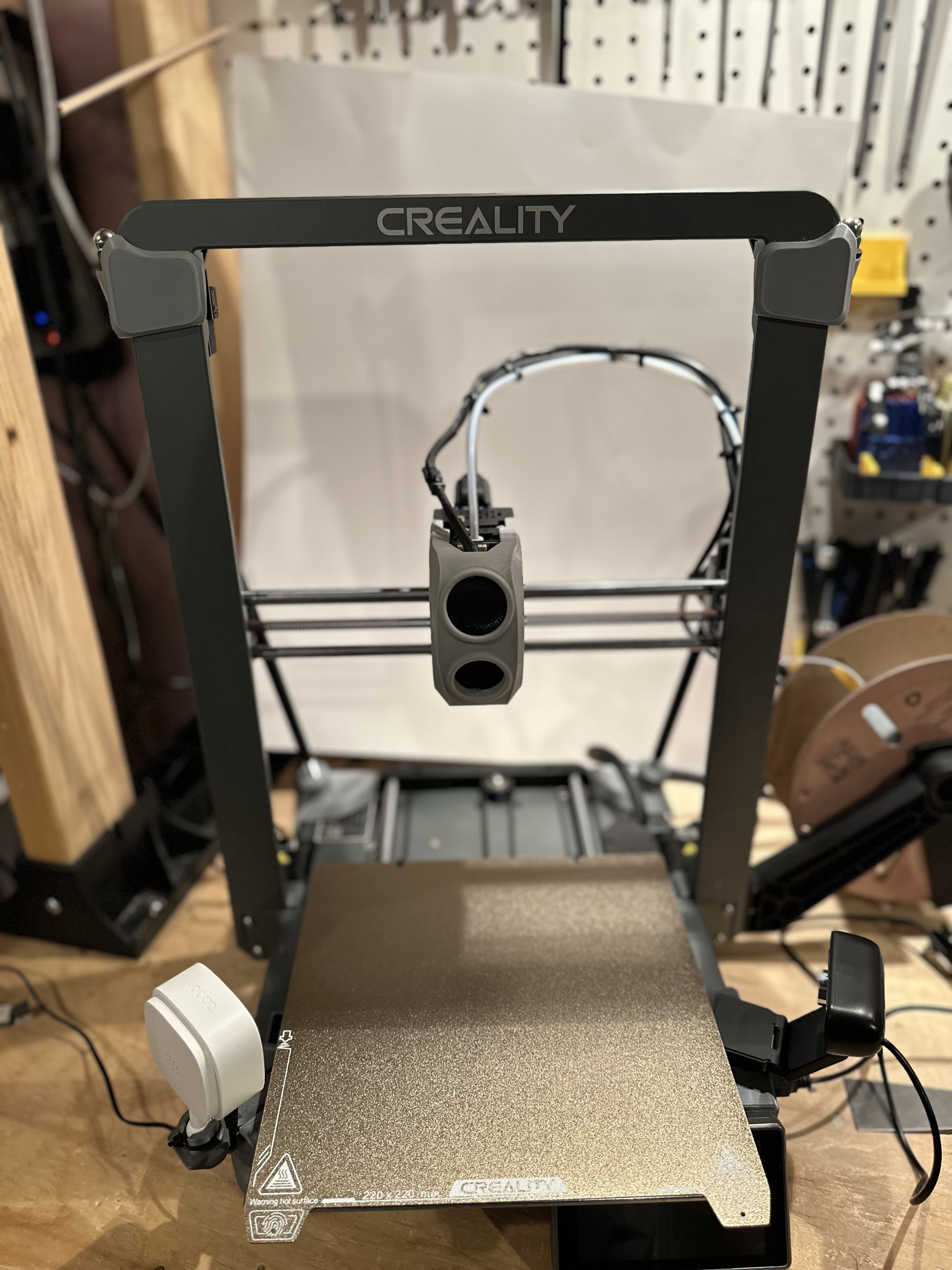

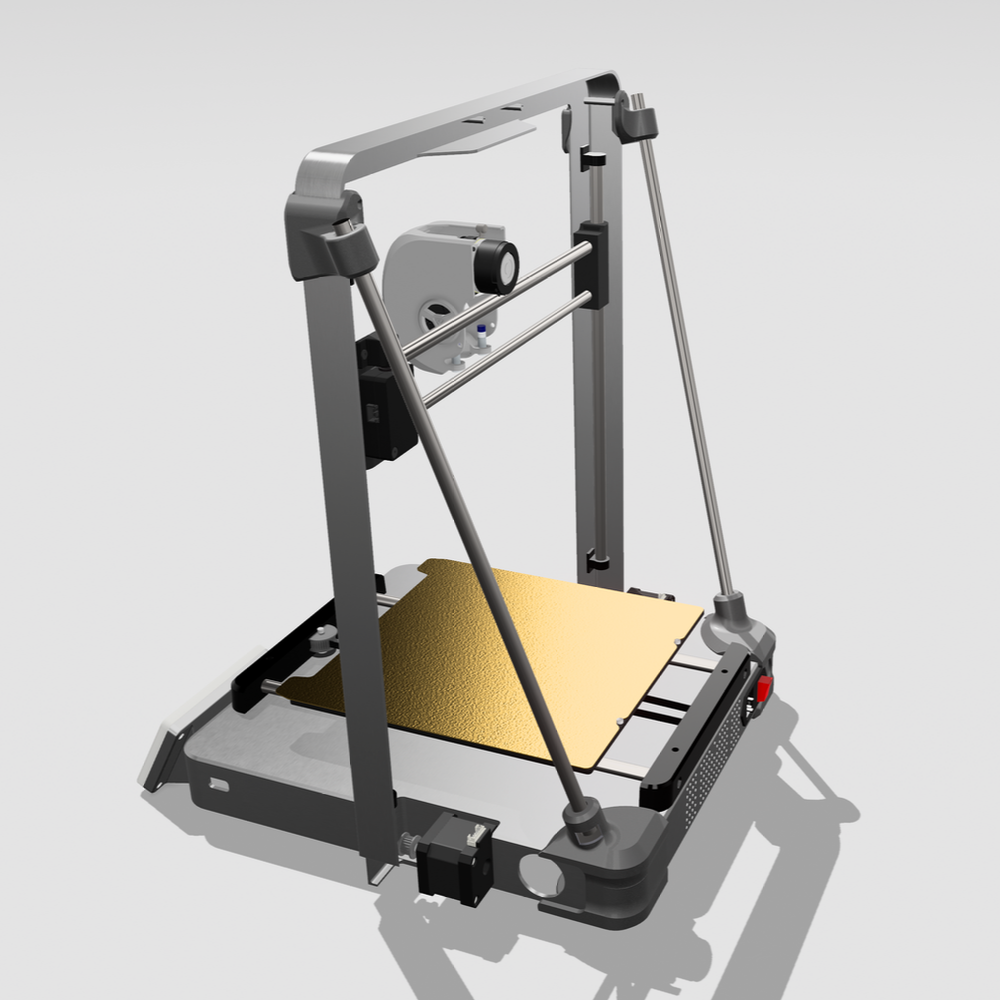

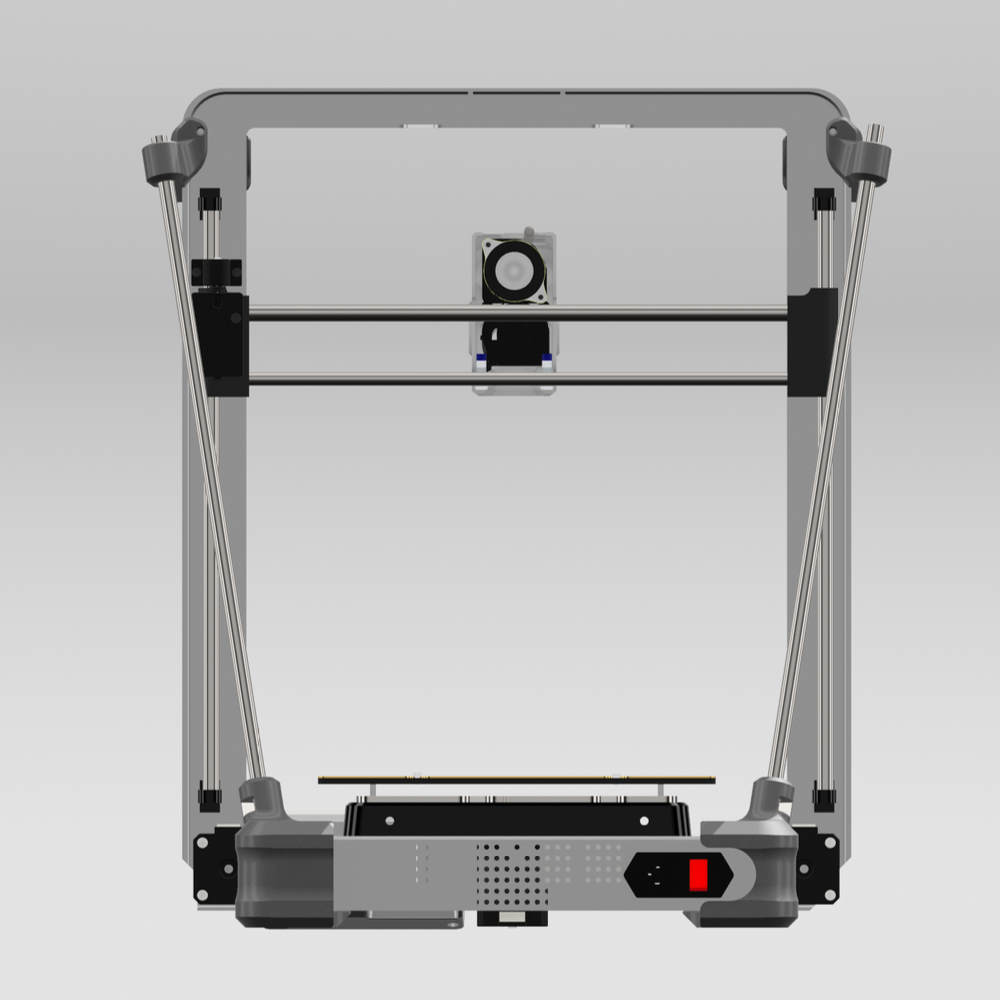

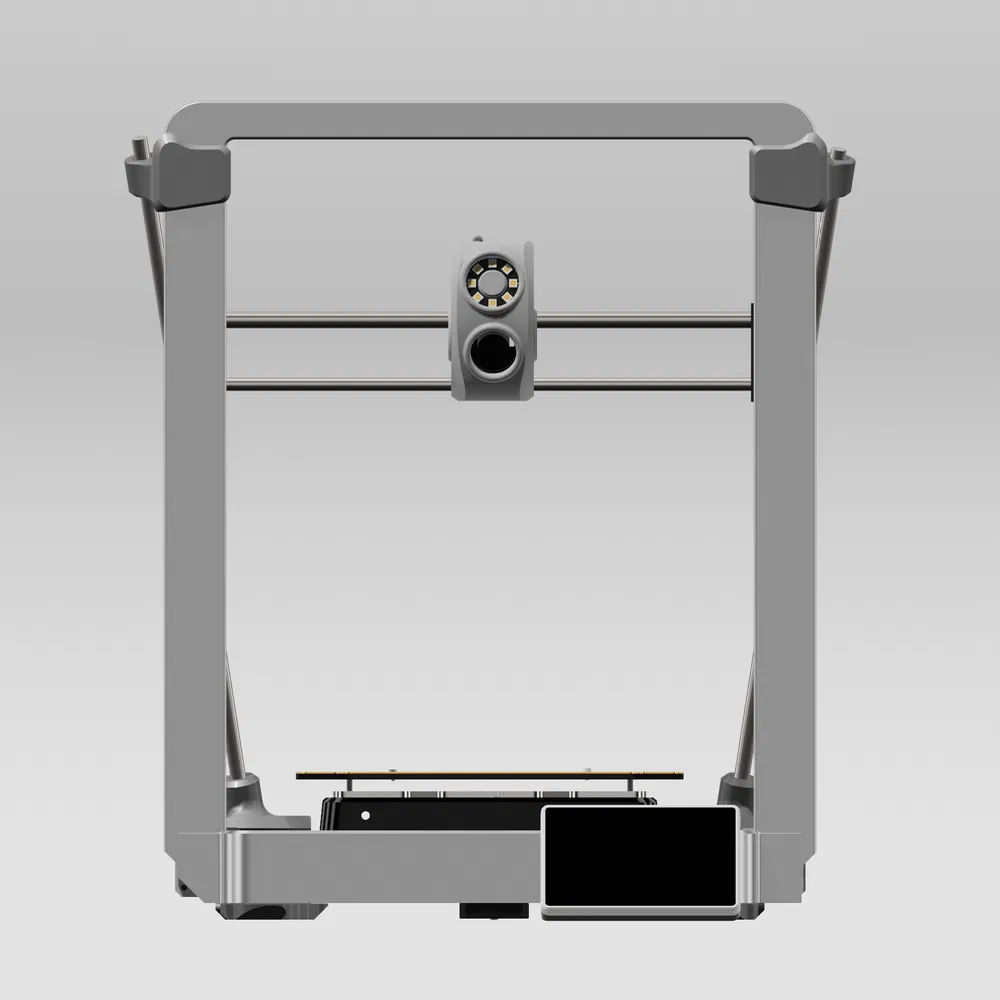

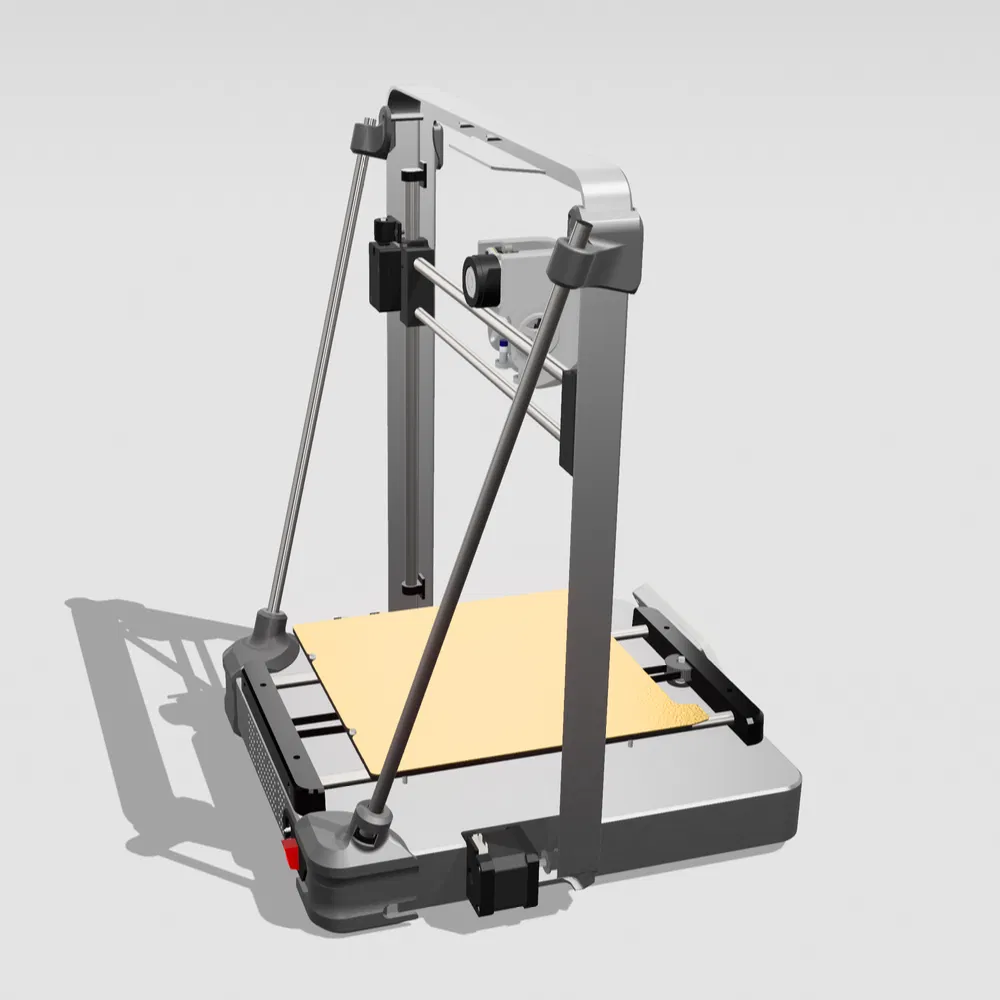

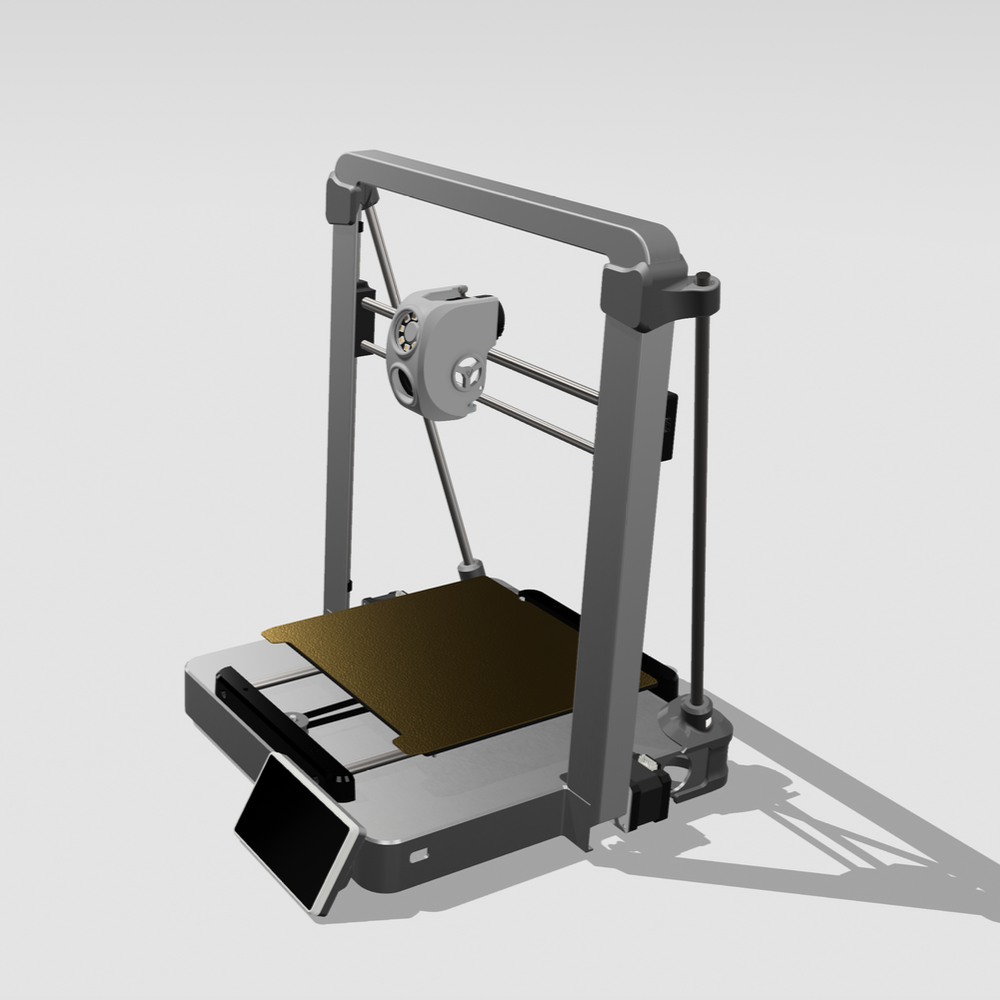

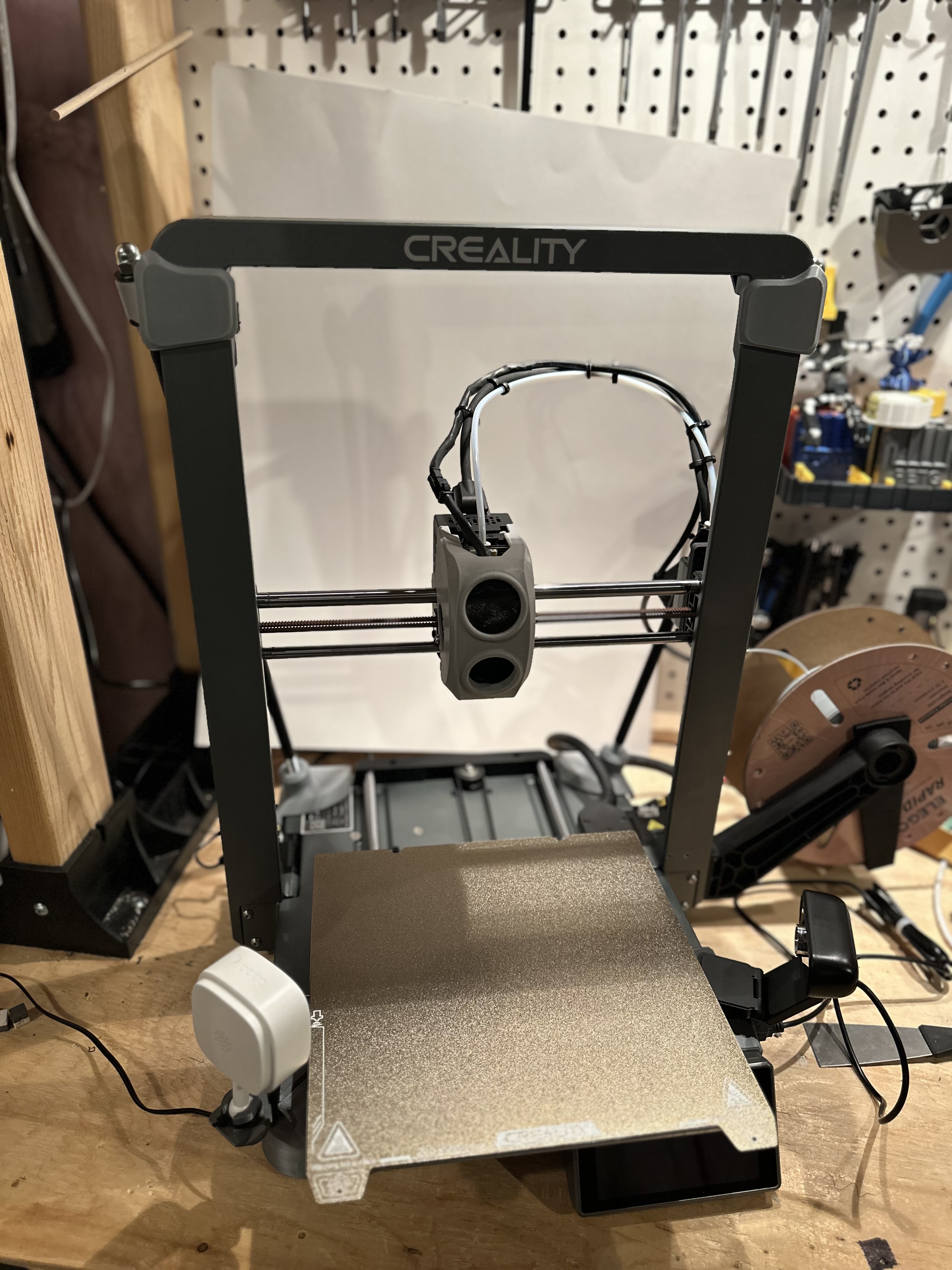

Đây là một bộ gá để thêm các thanh đỡ vào khung máy (gantry) của Ender 3 V3 (Core XZ). Các thanh đỡ này được thiết kế để giảm độ rung lắc của khung máy, giúp cải thiện chất lượng in. Nó sử dụng thanh ren 3/8" HOẶC thanh ren M10.

EDIT: Đã thêm file mới cho bộ đỡ thanh ren M10. Cảm ơn spartak4802 đã giúp kiểm tra file hệ mét.

Tham gia discord của mình nha! https://discord.gg/uYBuFXUmcU

Danh sách vật liệu (BOM)

Bộ phận

Số lượng

Thanh ren 3/8" hoặc M10 dài 430mm

2

Vòng đệm (Washer)

6

Đai ốc 3/8" hoặc M10

4

Đai ốc chụp 3/8" hoặc M10

2

Vít M3*8 (Bất kỳ loại nào)

2

Ống co nhiệt (Heatshrink Tube)

1 Mét

**

**Lưu ý:

*Ống co nhiệt là **

**BẮT BUỘC

** trừ khi bạn di chuyển cảm biến dây tóc (filament sensor) sang chỗ khác. Nếu không, dây điện sẽ bị thanh ren làm hỏng. Hãy dán nó lại. Quấn nó lại. Làm gì đó nhưng đừng để trần. Bạn đã được cảnh báo.

Ống co nhiệt trên Aliexpress:

[https://s.click.aliexpress.com/e/

_DFPSOzV](https://s.click.aliexpress.com/e/_DFPSOzV)

Hướng dẫn lắp ráp

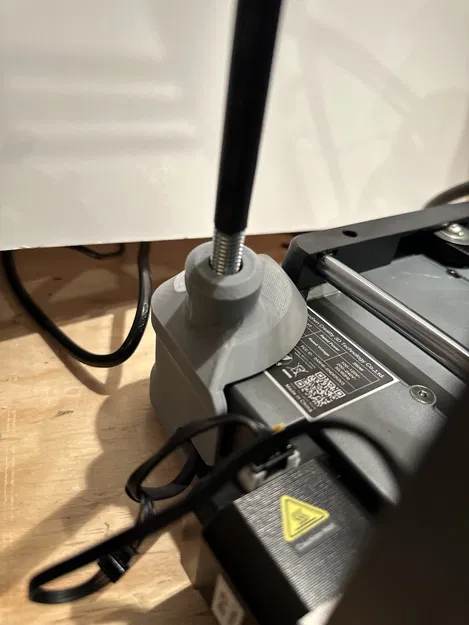

1. Gắn các đế đỡ. Chúng sẽ khớp vào chân cao su bên dưới máy in. Bóp nhẹ hai chân lại nếu cảm thấy quá chặt. Mục đích là để nó vừa khít.

2. Cắt và đặt ống co nhiệt lên thanh ren, cách đầu trên và đầu dưới khoảng 1 inch.

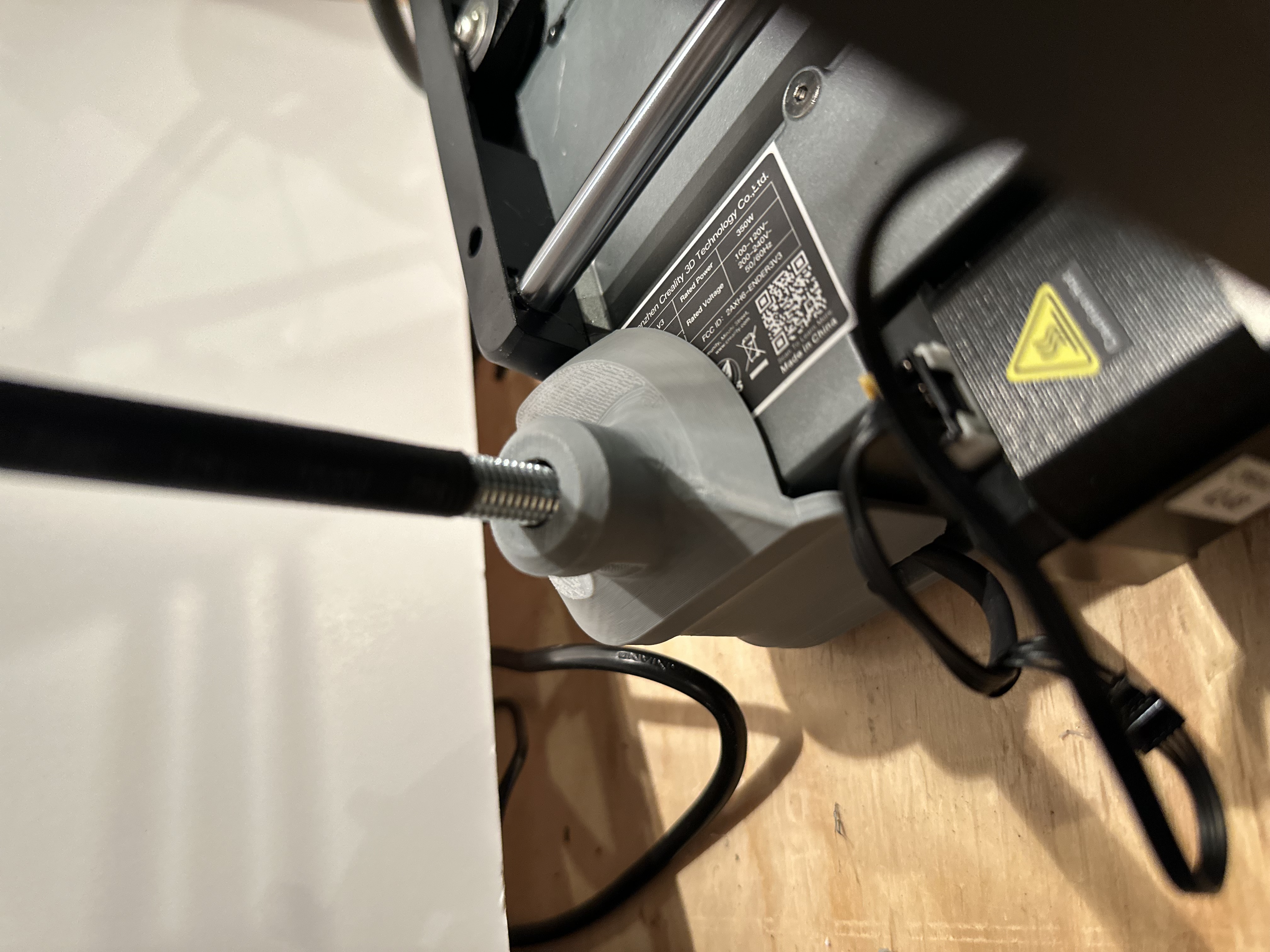

3. Luồn đai ốc vào các đế đỡ. Có một khe để luồn đai ốc ở cạnh bên. Vặn thanh ren vào đế đỡ.

4. Đối với đầu trên của thanh ren, trước tiên hãy vặn một đai ốc, sau đó là một vòng đệm, rồi gắn bộ phận đỡ phía trên vào thanh ren - TRƯỚC KHI gắn vào máy in.

5. Khi thanh ren đã được gắn vào bộ phận đỡ phía trên, hãy cẩn thận nghiêng bộ phận để các khía ở phía sau trượt vào vị trí trên máy in của bạn. Khi các khía đã vào đúng vị trí, hãy dùng một lực ấn nhẹ vào phía trước để bộ phận khớp vào.

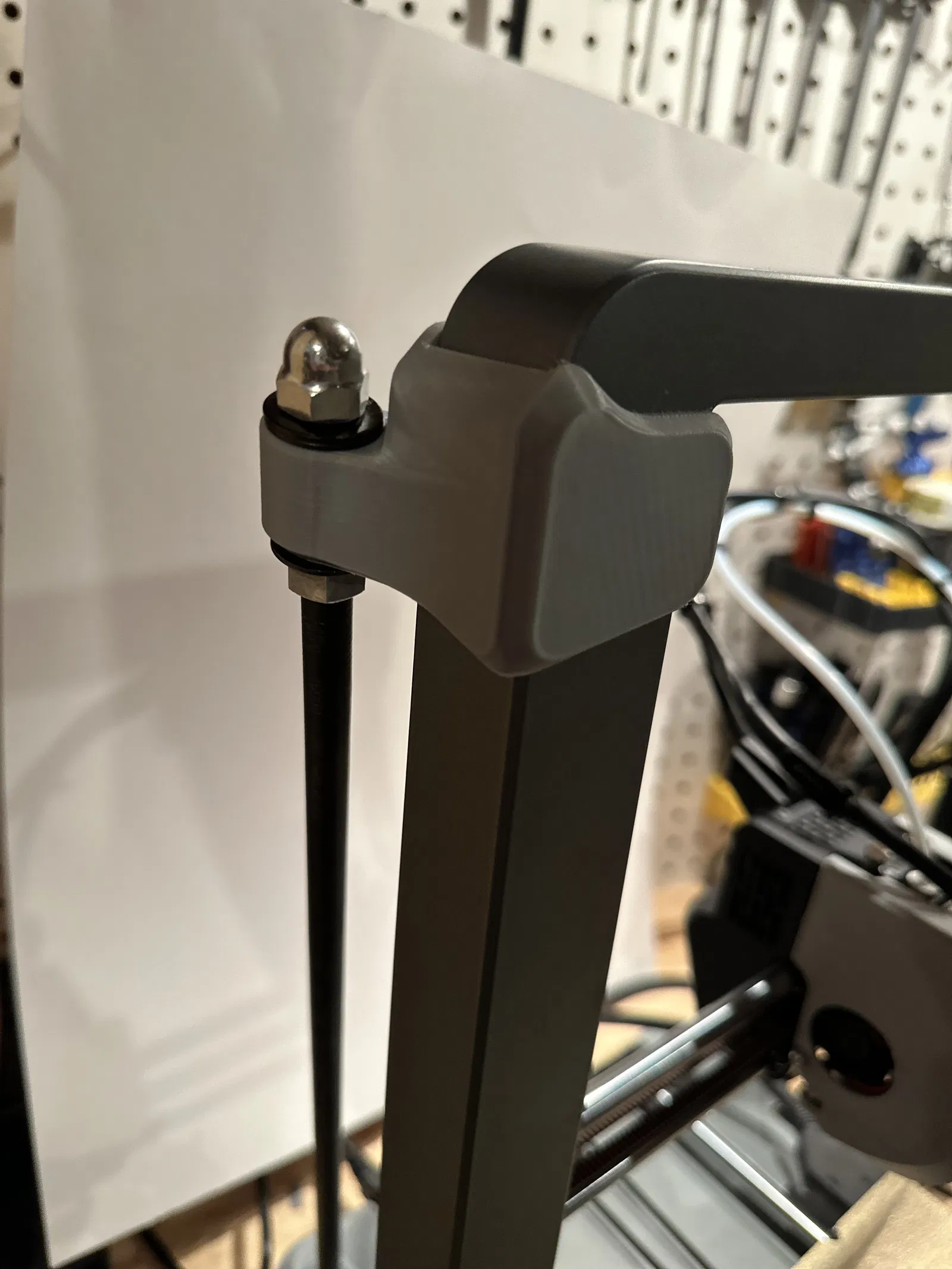

6. Thêm 2 vòng đệm vào phía trên rồi vặn đai ốc chụp. Vặn chặt các đai ốc BẰNG TAY. Các máy in này thường có khung máy khá vuông vắn từ nhà sản xuất, nên hãy cẩn thận đừng làm lệch nó. Cần siết đủ chặt để giữ mọi thứ đúng vị trí, nhưng không quá chặt đến mức đẩy khung máy về phía trước.

7. Vặn các vít M3*8 của bạn vào các bộ phận đỡ phía trên.

8. Hoàn thành rồi! Tận hưởng thành quả nha.

Chi tiết in

• Bộ đỡ phía trên không cần support. Bộ đỡ phía dưới cần nhiều support.

• Nhiều lớp tường (walls)

• Độ đặc (infill) tối thiểu 15%

• PLA dùng tốt. Loại vật liệu nào cũng được. Không có nhiệt độ cao hay tải trọng nặng lên các bộ phận.

Miễn trừ trách nhiệm

Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với máy in của bạn. Đây là một bản sửa đổi và nên được xem như vậy. Nếu bạn không thấy thoải mái với việc này, vui lòng không thực hiện. Tôi đã thử nghiệm cái này trên máy của mình và nó hoạt động rất tốt. Nếu bạn làm hỏng thứ gì đó, đó là lỗi của bạn.
