Cải Tiến Khung Gắn Rack 1U WOPR Có LED

Cái này giống hệt dự án của aforsberg về ý tưởng và code, chỉ khác là có một lỗ mở lớn hơn chút để vừa mấy cái module LED matrix mình mua từ AliExpress (https://www.aliexpress.us/item/3256805668841965.html). (Cần 3 cái loại này nha).

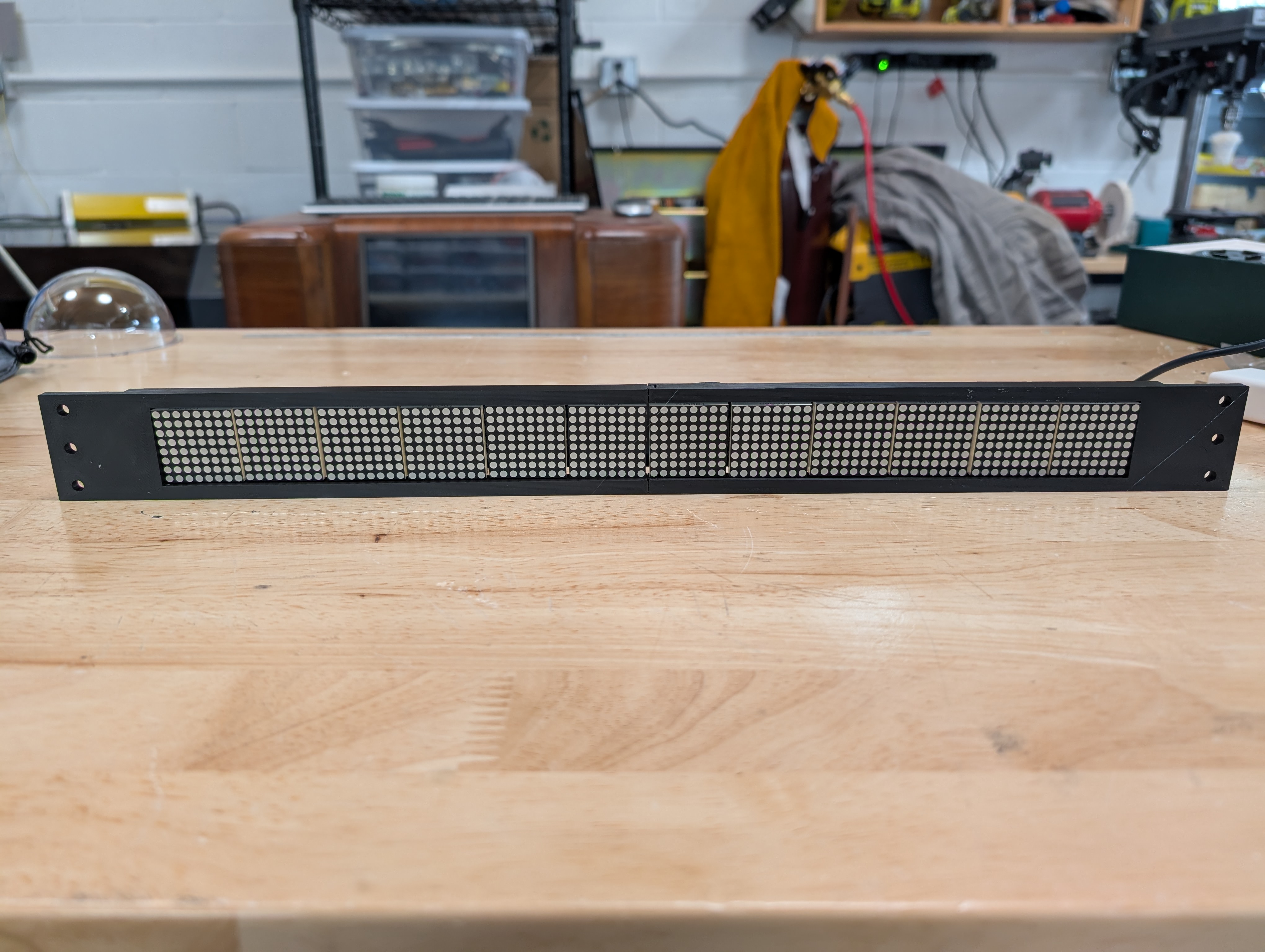

Mình đã chỉnh sửa lại cái panel 1U gốc và làm độ dày bằng mấy module (~10mm). Ngoài ra, cái này có 2 mảnh ghép lại với nhau mà không cần keo dán, chỉ cần trượt các phần khớp vào nhau. Mình dùng keo nến để giữ chặt matrix.

Cần phải hàn gỡ một cái main mạch có cổng cắm góc 90 độ ra, rồi đấu dây trực tiếp hoặc gắn main mạch cắm thẳng ra phía sau. Các bo mạch còn lại có thể kết nối bằng cổng cắm góc 90 độ có sẵn bằng cách bẻ cong chúng khoảng 180 độ và hàn vào ngõ ra của bo mạch trước đó.

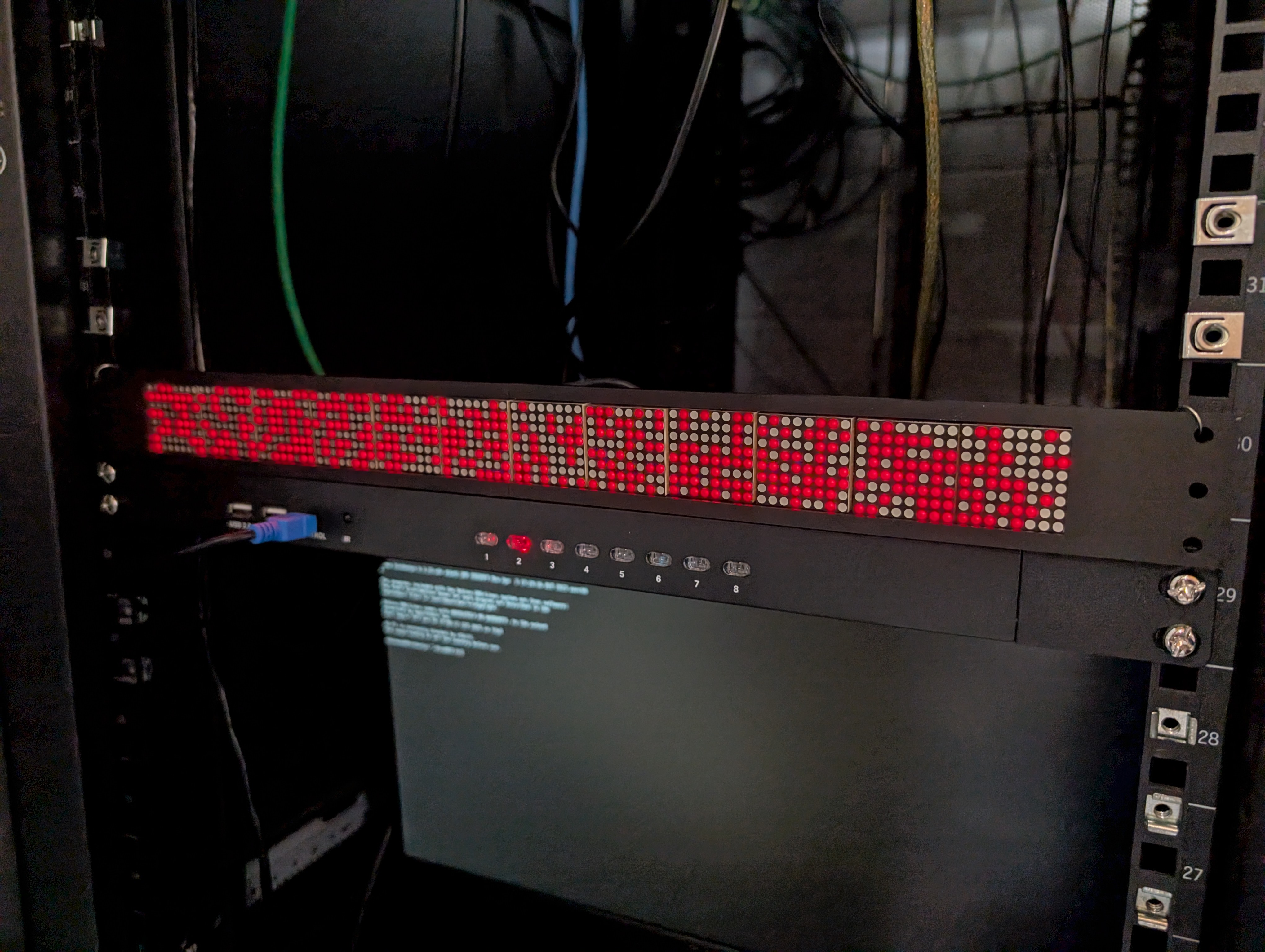

Lưu ý là, giống như bản gốc 1U trống, lỗ ốc hơi nhỏ so với ốc bắt rack-mount thông thường. Cái này cũng không nặng lắm nên có thể dùng dây rút hoặc dây buộc để cố định mà không gặp vấn đề gì đâu.
