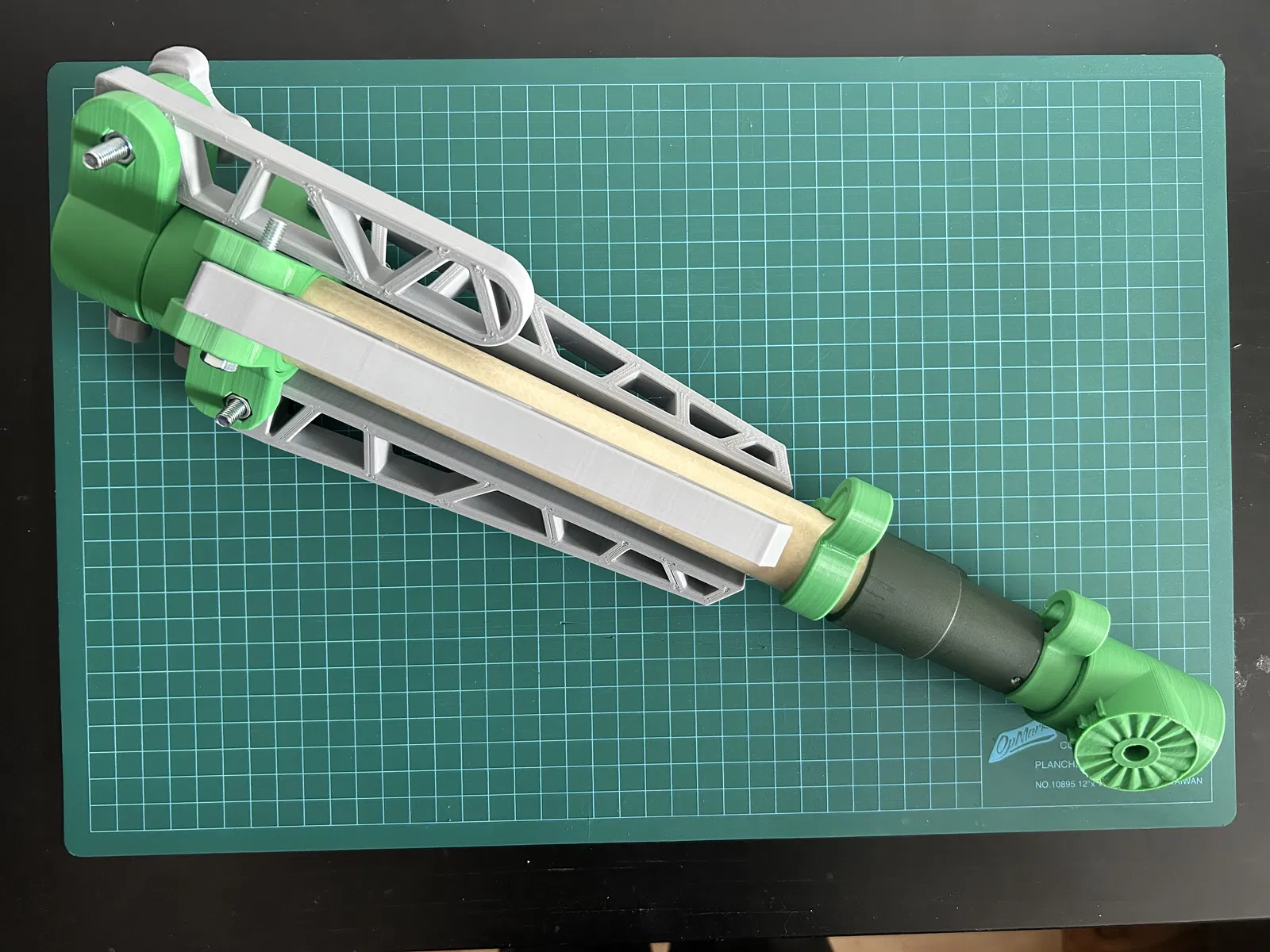

Chân máy câu cá đáy lạnh Sonar Trực tiếp (Trụ 32mm hoặc 1¼")

Tốc độ in: 120mm/s Nhiệt độ bàn in: 60º C Nhiệt độ đầu đùn: 200º C Độ dày tường: 3-4 lớp tường

Thiết kế cho trụ 32mm (1 1/4").

Tripod_Collar_32mm.stl Tripod_Leg_32mm.stl Directional_Collar_32mm.stl Directional_Arm_32mm.stl Cord_Clip.stl

Thiết kế đặc biệt cho phần mở rộng lục giác của Cây nối dài Wooster (mọi độ dài)

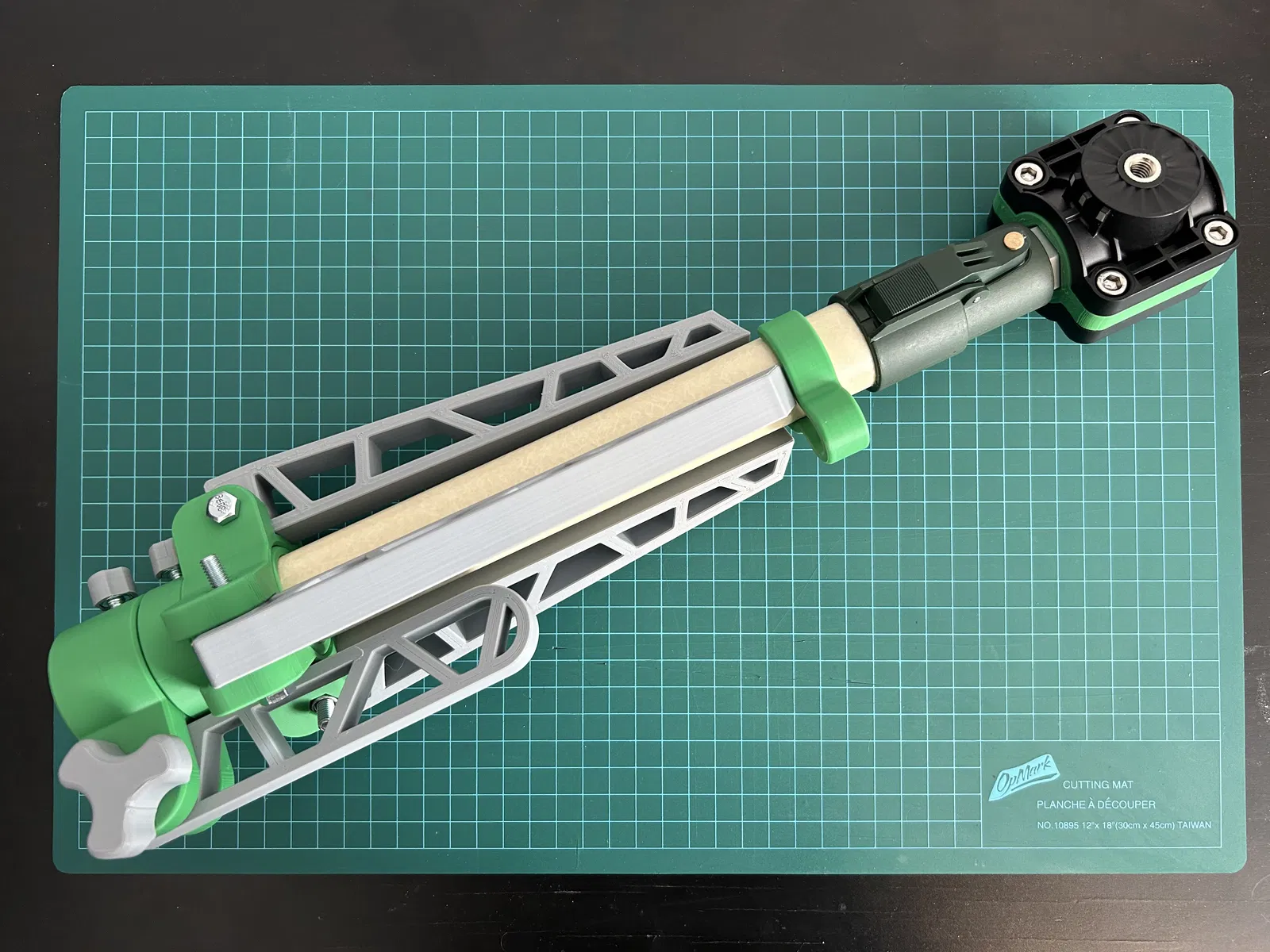

LVS34_Hex_Mount_with_Perspective.stl _Bộ phận có phần hỗ trợ được thiết kế sẵn, có thể bẻ gãy sau khi in. Phải in ở tốc độ không quá 60mm/s. Đảm bảo căn chỉnh đường nối không nằm trên mặt kết nối LVS34; nó sẽ hoạt động tốt nếu đường nối nằm ở đó, nhưng sẽ đẹp hơn nhiều nếu không có. Yêu cầu hai (2) đai ốc M8 cho các lỗ gắn.

Transducer_Mount_Hex_Attachment_with_Perspective.stl _Bộ phận này dành cho Cây nối dài 0°/8° của Garmin. Nếu bạn đã mua Cây nối dài của Garmin và thích kiểu dáng của nó, hãy sử dụng bộ phận này để gắn vào phần mở rộng lục giác. Yêu cầu một (1) đai ốc M8 cho lỗ gắn có góc nhìn.

Hex_Clip.stl _Bộ phận dùng để gắn cáp vào trục

Các bộ phận phụ kiện

Large_Screw_Knob.stl Bộ phận dùng cho ốc máy M6 45mm của cổ xoay định hướng để gắn cánh tay định hướng. Lật bộ phận này 180 độ trong phần mềm slicer ưa thích của bạn trước khi cắt lát.

Screw_Knob.stl Bộ phận dùng cho ốc máy M6 12mm gắn vào mặt sau của cổ xoay định hướng, và phần trên của cổ xoay chân máy. Lật bộ phận này 180 độ trong phần mềm slicer ưa thích của bạn trước khi cắt lát.

Hex_Cover.stl Bộ phận dùng cho đáy phần mở rộng lục giác để che lỗ trong trường hợp ốc vít bị lỏng đối với tùy chọn có góc nhìn. Cái này sẽ kẹp ốc 8mm giữa nắp và giá đỡ LVS34.

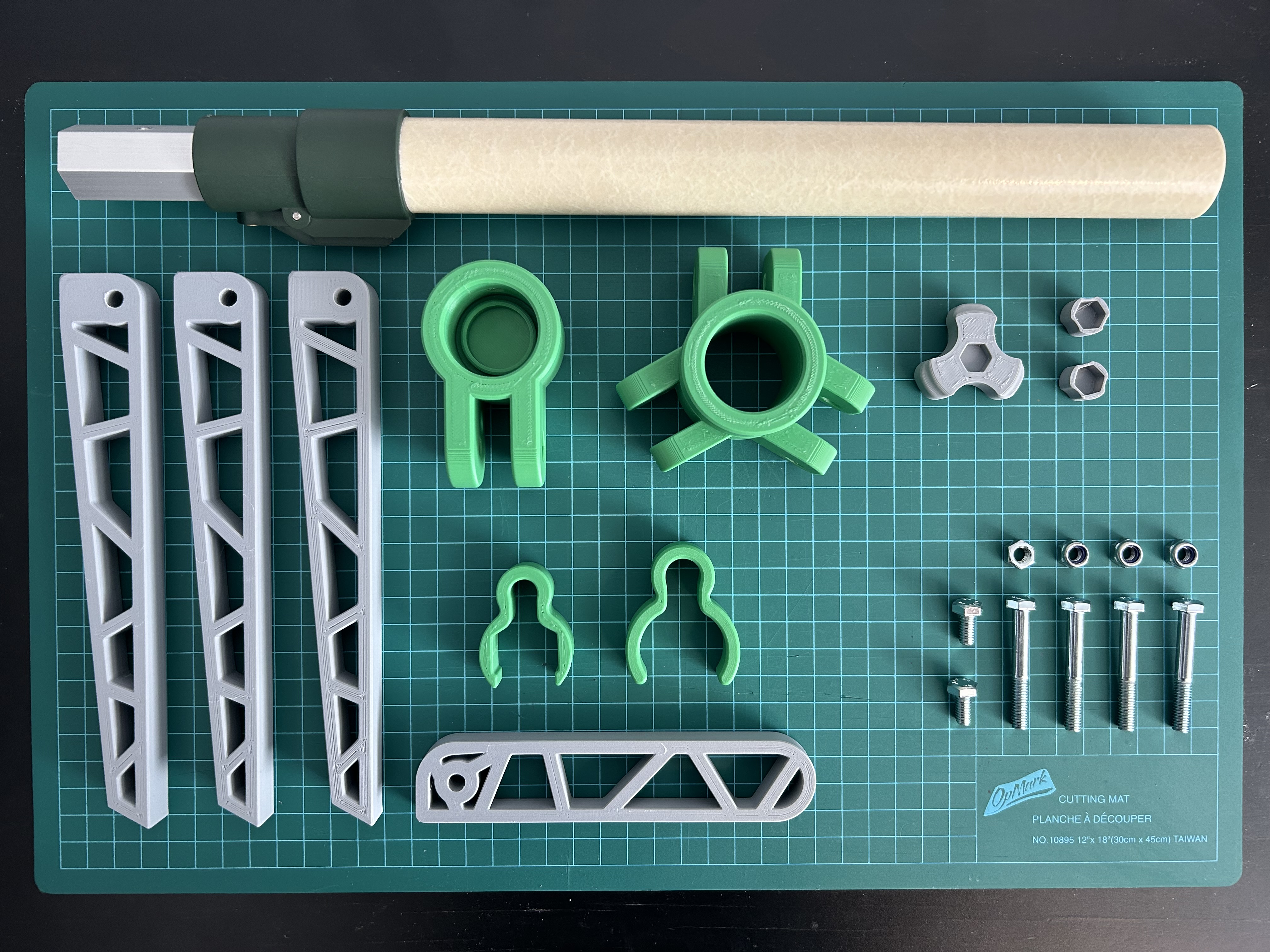

Cổ xoay chân máy là bộ phận in liền hai mảnh. Phần bên ngoài xoay quanh phần đế. Có độ lệch lớn cho các máy in chưa được căn chỉnh tốt. Đối với cổ xoay chân máy, sử dụng ba (3) ốc M6 45mm cho các chân; các ốc này có phần thân trơn để các chân xoay trên đó. Cơ chế khóa sử dụng một (1) ốc M6 12mm, gắn nắp chụp vào đầu lục giác của ốc (không cần keo, chỉ cần ép chặt). Đối với đai ốc, sử dụng ba (3) đai ốc khóa M6. Tùy chọn, cắt phần thừa của ốc bằng Dremel hoặc dụng cụ tương tự. Đối với cánh tay định hướng, sử dụng một (1) ốc M6 45mm và một đai ốc M6 tiêu chuẩn. Gắn núm vặn lớn vào đầu lục giác của ốc (không cần keo, chỉ cần ép chặt). Các kẹp dây đủ dùng cho cáp 10mm.

Hậu xử lý

Tôi đề xuất sử dụng mũi khoan 6mm (15/64") để doa các lỗ trên cổ xoay nơi đặt chân/cánh tay, cũng như cánh tay/chân, việc này giúp lắp bu lông dễ dàng hơn. Đối với các giá đỡ, sử dụng mũi khoan 8mm (5/16").

Tôi đề xuất sử dụng dụng cụ taro ren M6x1.00 trên phần trên (cố định) của cổ xoay chân máy và trên lỗ phía sau của cổ xoay định hướng cho cơ chế trụ.
