Vỏ chống nước cho forumslader phiên bản 2

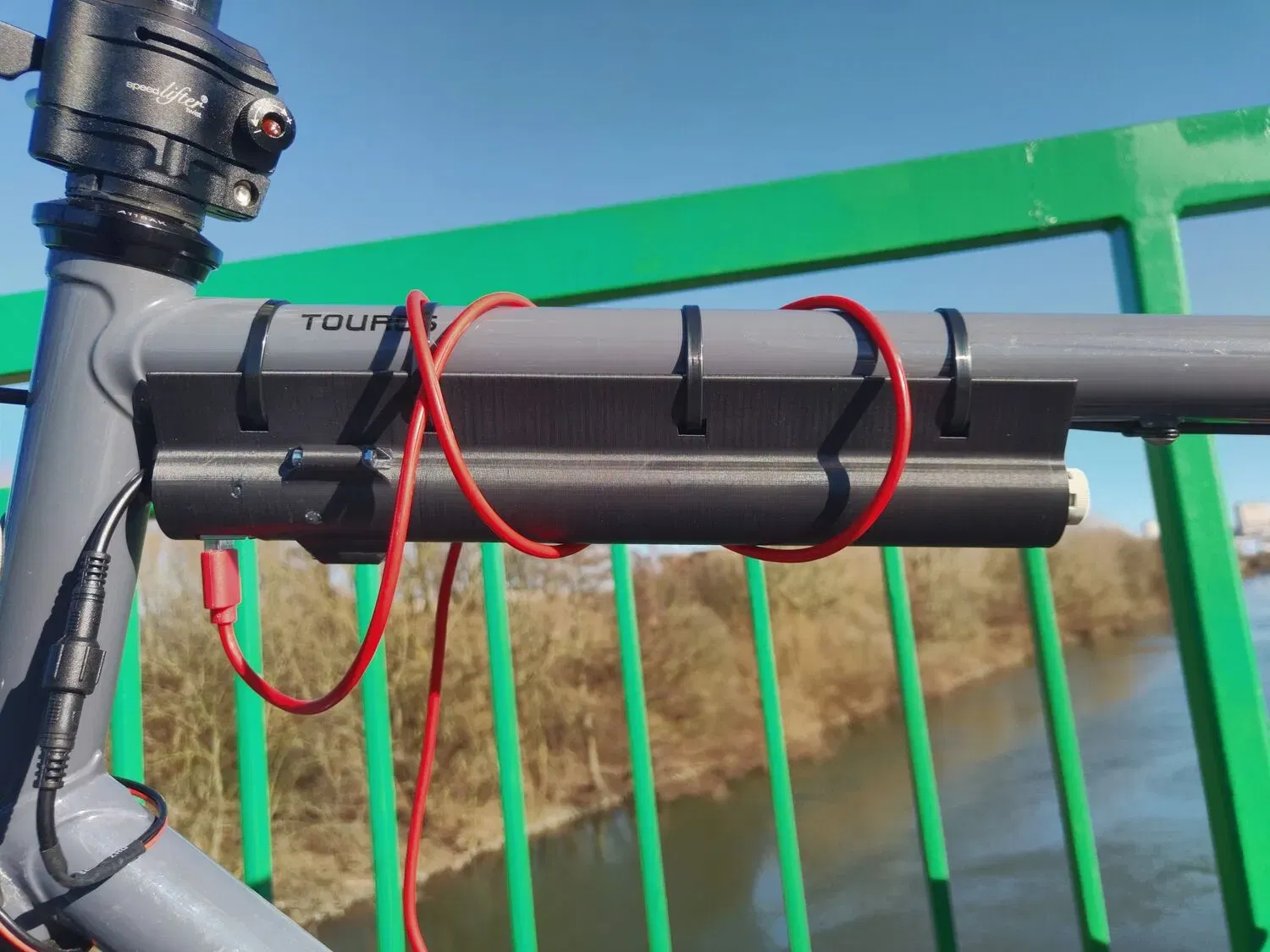

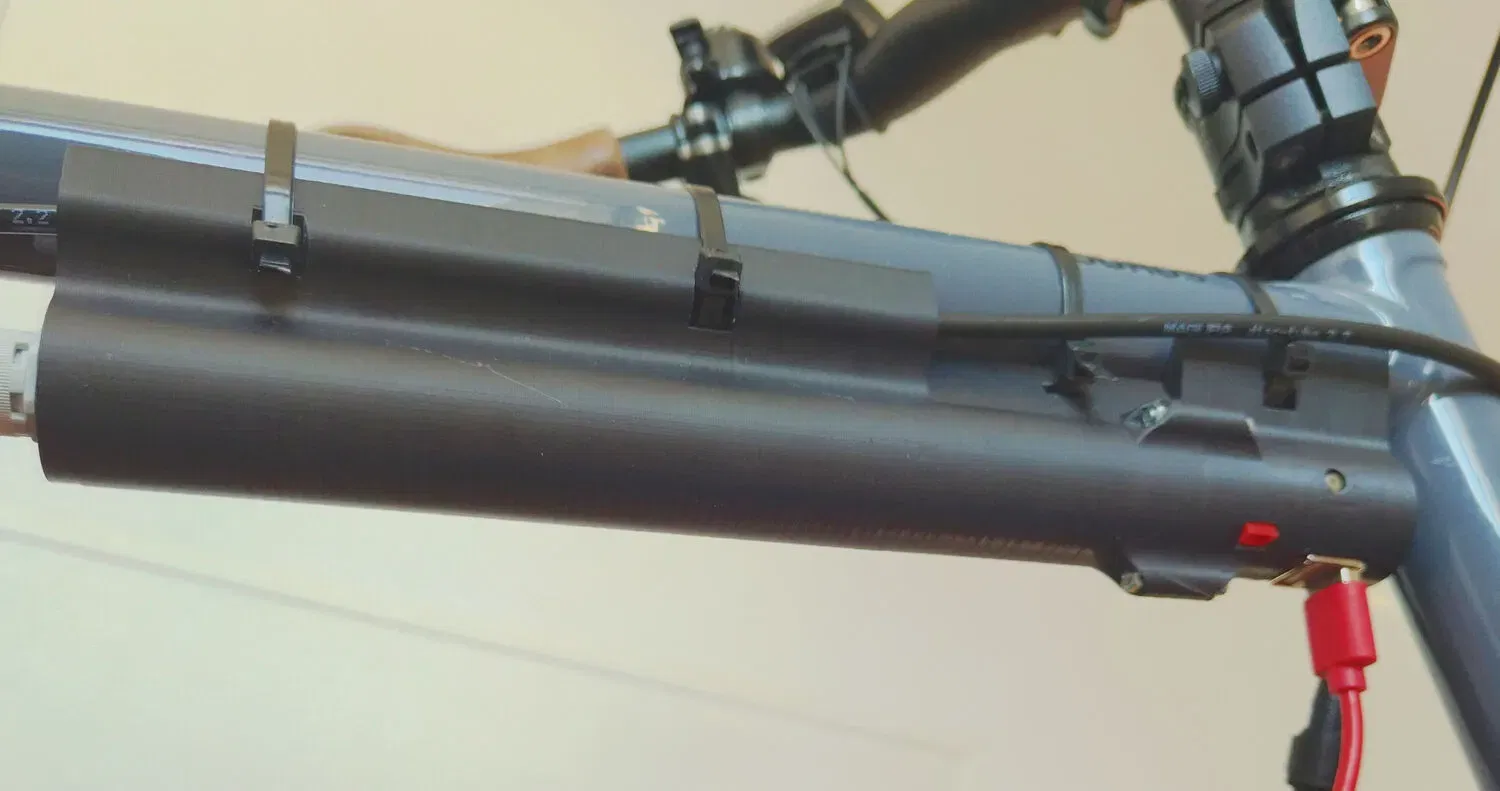

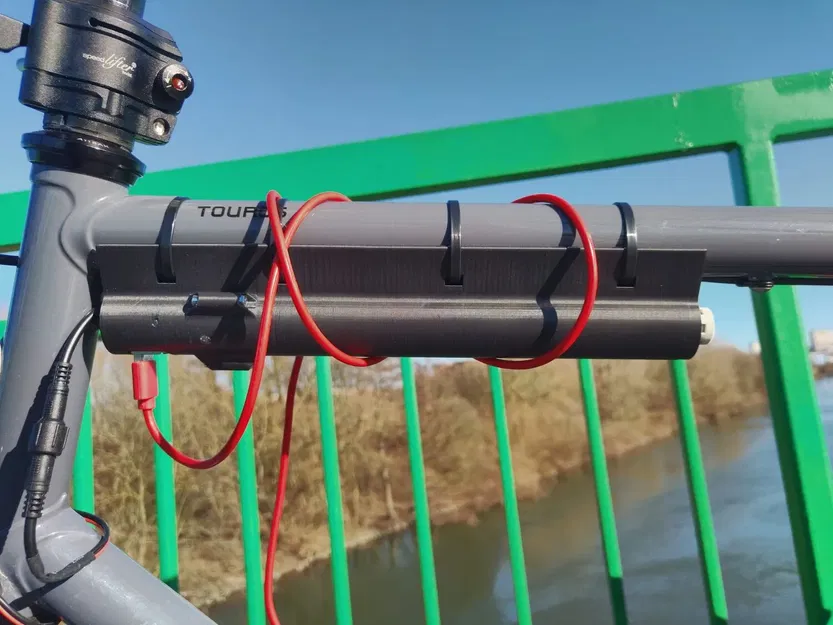

Đây là một vỏ chống nước cho forumslader (phiên bản ahead), một thiết bị để sạc điện thoại của bạn bằng hub dynamo của xe đạp một cách rất hiệu quả. Nó có thể được gắn dưới ống trên của xe đạp bằng dây buộc. Cũng có một ứng dụng để kết nối qua bluetooth để sử dụng như đồng hồ đo tốc độ và hiển thị công suất sạc, v.v. Cảm ơn các bạn từ forumslader.de vì một thiết bị tuyệt vời như vậy!

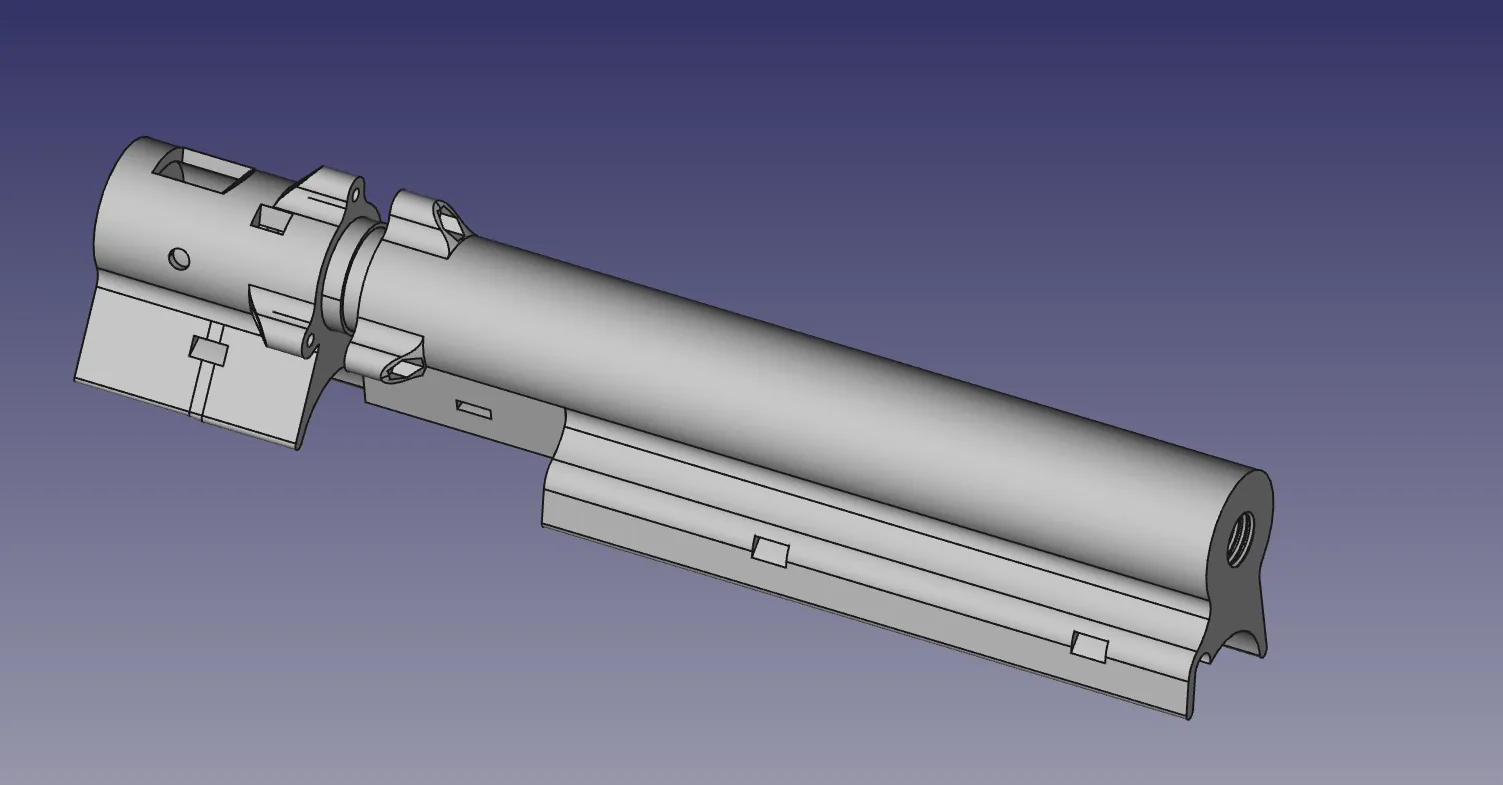

Các tệp freecad được đính kèm. Hãy thoải mái điều chỉnh nó theo nhu cầu của bạn.

Cần thiết bổ sung:

• O-ring: Đường kính trong: 22mm, chiều rộng phần cắt: 2.5mm
• Yếu tố bù áp suất (tùy chọn) xem thêm ở đây và ở đây.
• Một phích cắm bec (đực), cho đầu ra 12V
• 3x bu lông thép không gỉ M3x20mm
• 3x đai ốc thép không gỉ M3
• Một nút bấm 9x9 mm
• Phích cắm cái micro Jst 1,5 mm 4 chân
• Dây buộc 7mm chiều rộng tối đa
• Phích cắm USB-A đôi, ví dụ cái này.

In ấn:

Có 4 phiên bản của thân: có yếu tố bù áp suất và không có, mỗi phiên bản có và không có hướng dẫn dây phanh. Nắp là giống nhau cho tất cả các phiên bản. Có các lỗ cho cảm biến nhiệt độ, LED, nút bấm, đầu ra 12V, đầu ra USB 5V và đầu vào dynamo mà phải được niêm phong bằng keo nóng hoặc epoxy sau khi mọi thứ đã được đặt vào vị trí. Cũng có một lỗ cắt cho một giá đỡ bu lông, cái mà nằm trên khung xe đạp của tôi.

• Sử dụng ASA-Filament để chống UV.
• Chiều cao lớp 2mm, 4 đường viền, 40% độ đầy
• in theo chiều dọc với các giá đỡ bu lông ở trên cùng
• không cần hỗ trợ
