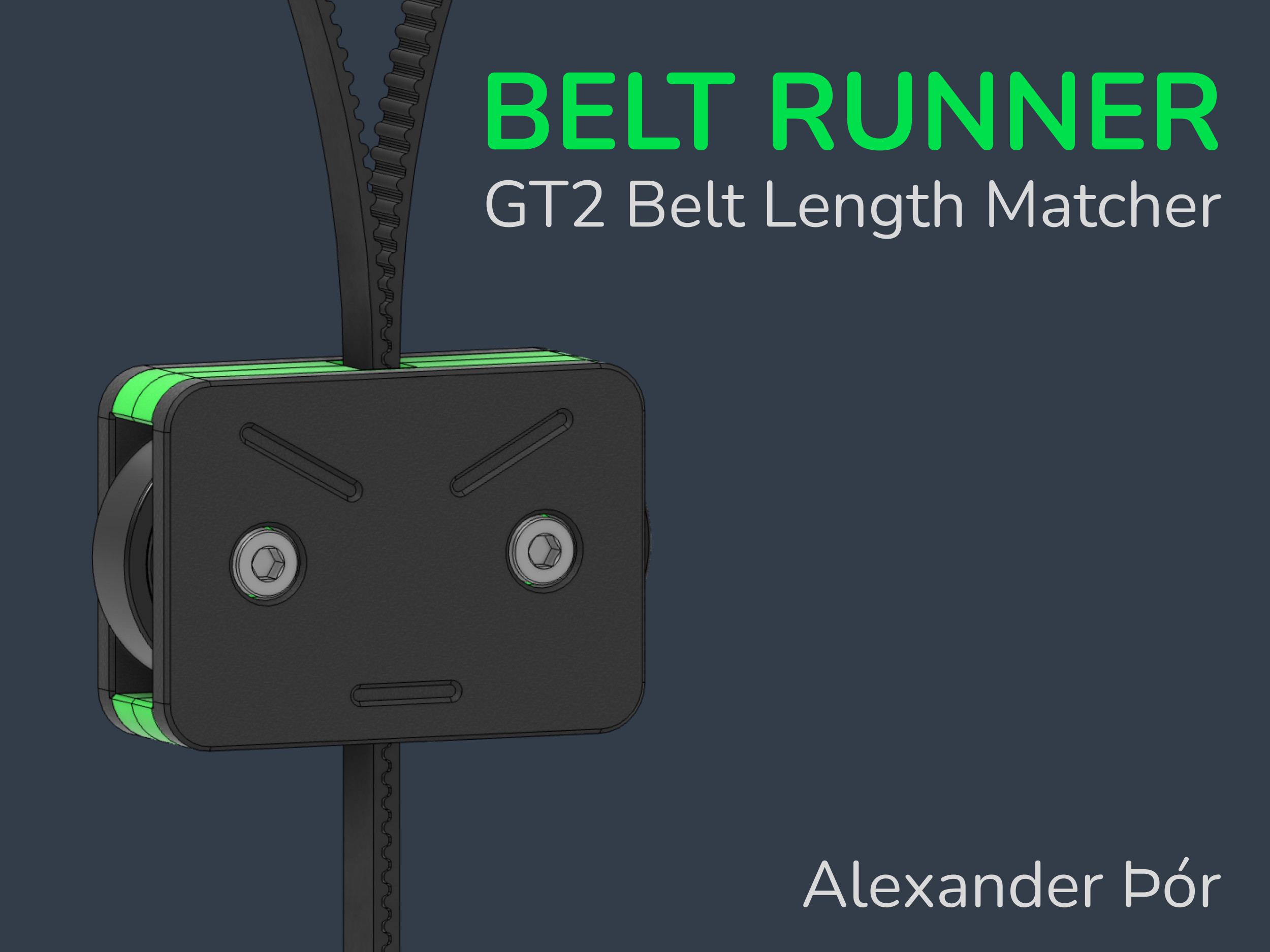

Dụng Cụ Căn Chỉnh Chiều Dài Dây Đai GT2 - Belt Runner

Tui hơi bị kỹ, kiểm tra tới kiểm tra lui, rồi kiểm tra tới 4 lần mỗi lần cắt một cặp dây đai GT2 cho bộ phận corexy, nên tui tạo ra cái này để làm việc đó nhanh hơn.

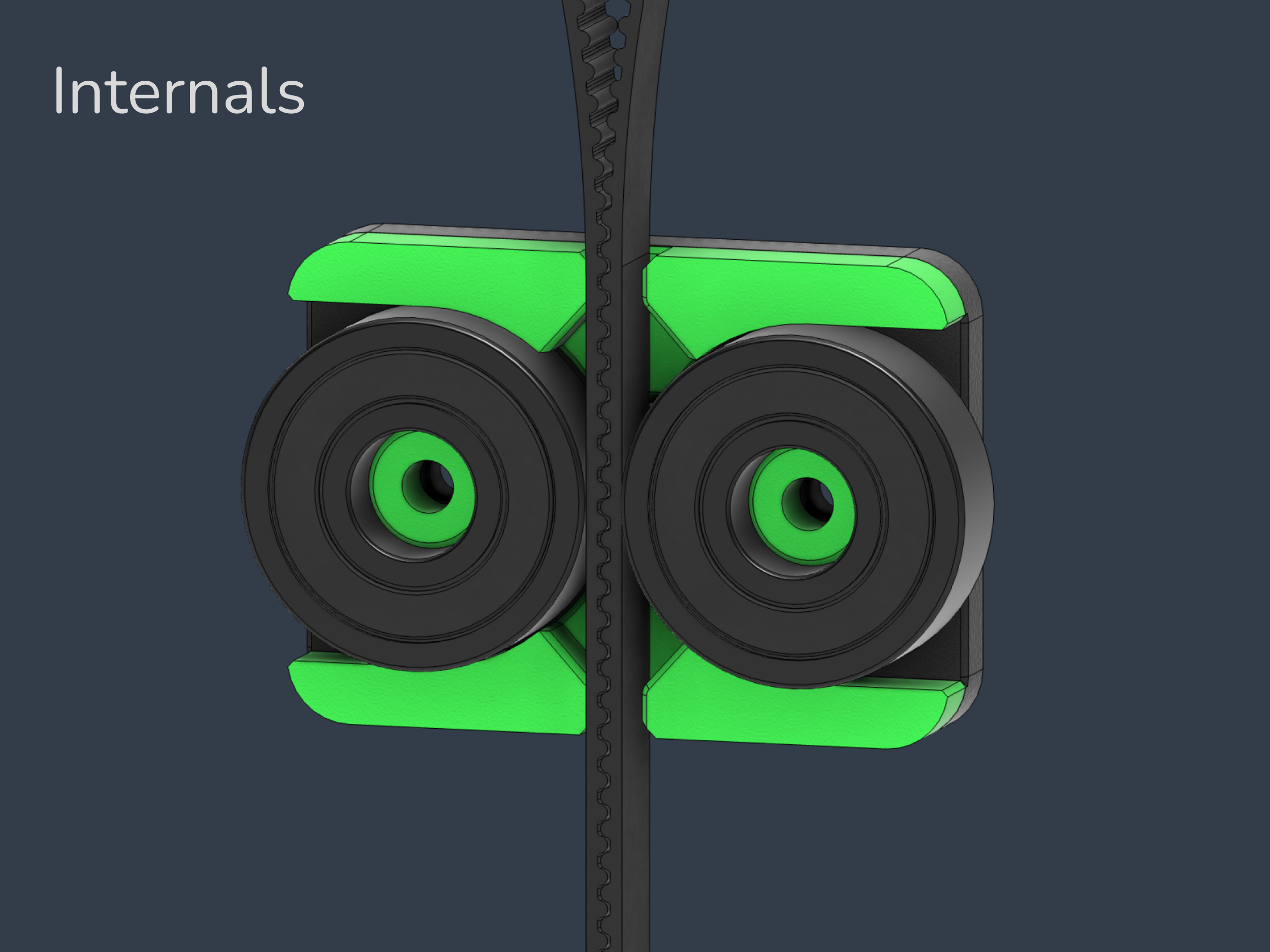

Cái dụng cụ này hoạt động giống như cái khóa kéo áo, nó dùng các rãnh trên dây đai để đảm bảo cả hai dây đều chạy cùng chiều dài qua dụng cụ. Lưu ý là sẽ có một sự lệch một răng trên dây đai, nên hãy nhớ cắt dây đai lệch một răng để bù cho việc này (ví dụ: nếu một dây đi qua trước một răng, thì cắt dây kia lùi lại một răng ở phía đối diện).

Quy trình chung mà tui đã làm khi lắp dây đai cho cái Voron Trident của tui là ban đầu chạy một dây đai để lấy đúng chiều dài, sau đó dùng dây đai đó và dụng cụ này để lấy chiều dài phù hợp cho dây đai thứ hai.

Phần cứng cần thiết

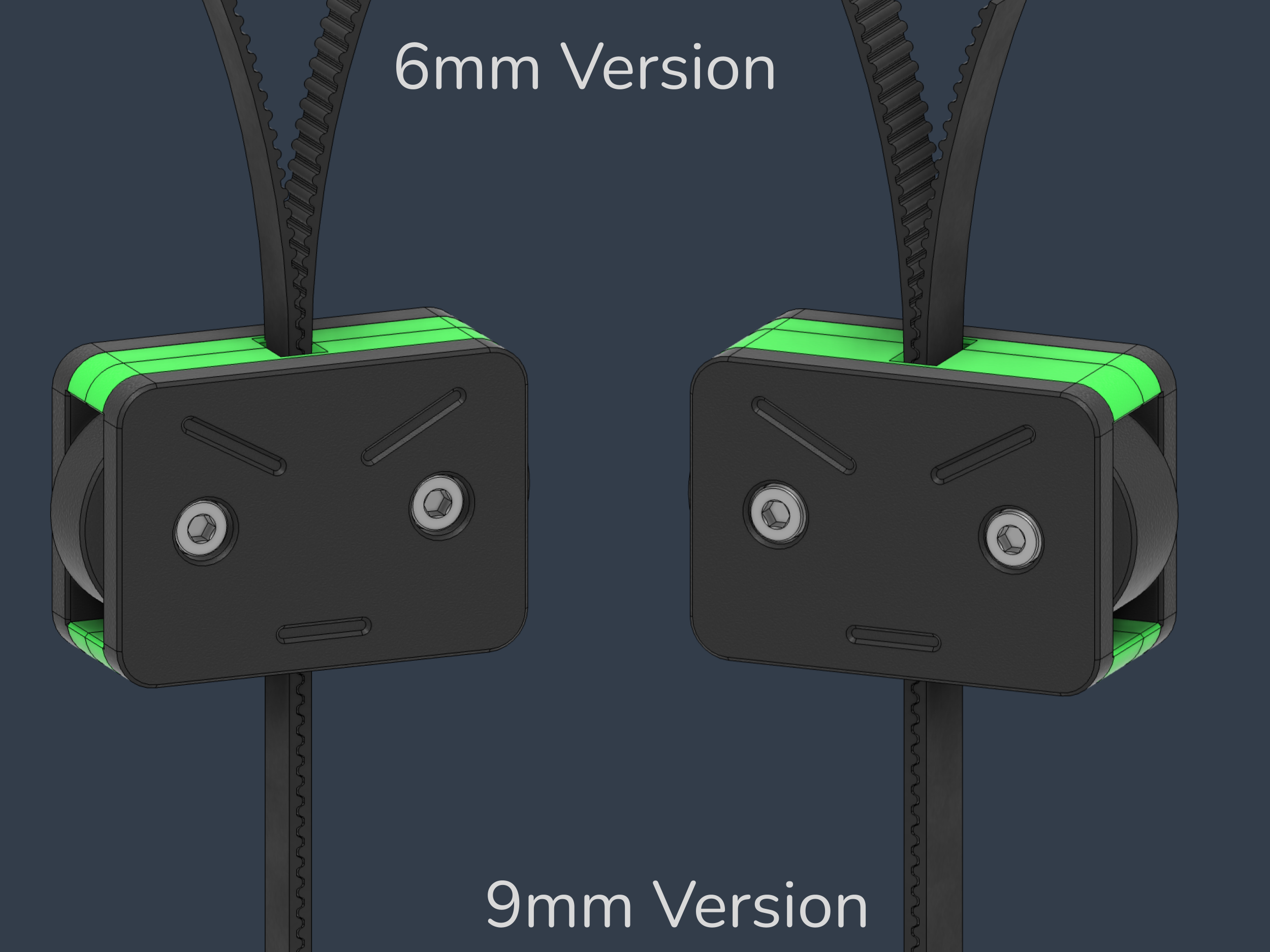

• 2x M3x12 SHCS (cho dây đai 6mm)
• 2x M3x16 SHCS (cho dây đai 9mm)
• 2x M3 Hex Nuts
• Vòng bi (Xem vòng bi được hỗ trợ bên dưới)

Vòng bi được hỗ trợ

Vòng bi

Chiều rộng dây đai

Adapter

Số lượng vòng bi

608 (Vòng bi ván trượt)

6mm

N/a

2x

F623 (Vòng bi dây đai V0)

6mm & 9mm

f623_adapter_Xmm

4x

F695 (Vòng bi dây đai V2.4/VT)

6mm & 9mm

f695_adapter_Xmm

4x

Thông tin in

Các bộ phận được thiết kế để in ở:

• Độ cao lớp 0.2mm
• Độ rộng đùn cố định 0.4mm
• Ít nhất 2 lớp chu vi
• Ít nhất 20% mật độ ruột
• Ít nhất 5 lớp trên/dưới

Các dung sai được tạo ra với suy nghĩ về việc in ABS, tuy nhiên cũng có thể in các bộ phận bằng các vật liệu khác.

Có thể in với một lần đổi màu ở lớp 21 ở lớp 0.2mm để thêm điểm nhấn, hoặc có thể xuất file .step của từng bộ phận từ CAD và chúng có thể được chia thành các bộ phận để tự do thêm điểm nhấn hơn.

Tham chiếu Placeholder CAD

• Vòng bi 608
• Voron-Construct

Ghi công

• HartK cho ý tưởng sử dụng các vòng bi khác nhau
• Sonny vì đã xác nhận phiên bản vòng bi F695
